В сфере коммерческих дронов характеристики аккумуляторов имеют решающее значение — не только для максимального увеличения времени полёта и грузоподъёмности, но и для обеспечения безопасности, особенно при работе в режимах с высоким потреблением тока. Важным, но зачастую упускаемым из виду компонентом является разъём аккумулятора. Правильно подобранный разъём обеспечивает оптимальную подачу энергии, снижает электрическое сопротивление и повышает долговечность. В данном руководстве рассмотрены распространённые типы разъёмов аккумуляторов для коммерческих дронов, их особенности, а также рекомендации по выбору оптимального варианта с учётом ваших потребностей.

Распространённые типы разъёмов аккумуляторов для коммерческих дронов

В коммерческих дронах используются различные разъёмы аккумуляторов, каждый из которых рассчитан на определённые требования к току, напряжению и условиям эксплуатации. К наиболее распространённым разъёмам в отрасли относятся:

Серия XT (XT60, XT90): широко используется благодаря оптимальному соотношению размера, токовой нагрузки и простоты использования. В частности, разъём XT90 популярен в системах с высокой мощностью.
Серия AS (AS150, AS150U): сверхпрочные разъёмы, предназначенные для дронов с высоким током и высоким напряжением, часто используются в сельскохозяйственных и промышленных БПЛА.
Серия EC (EC5, EC8): известна высокими номинальными значениями тока и надёжными соединениями, обычно используется в дронах среднего и крупного размера.
Разъёмы Molex: широко используются в электронике, в том числе в системах питания дронов, с различными конфигурациями контактов.
Разъёмы ACES: специализированные разъёмы, разработанные для конкретных применений в аккумуляторных системах дронов.
Разъем PDC1810F0002: фирменный разъем, используемый в некоторых аккумуляторах для промышленных дронов, обеспечивающий простоту подключения по принципу «plug-and-play».

Каждый тип разъема обладает уникальными характеристиками, такими как токопроводимость, размер, вес и простота подключения, что делает их пригодными для различных областей применения дронов. Ниже мы подробно рассмотрим указанные разъемы.

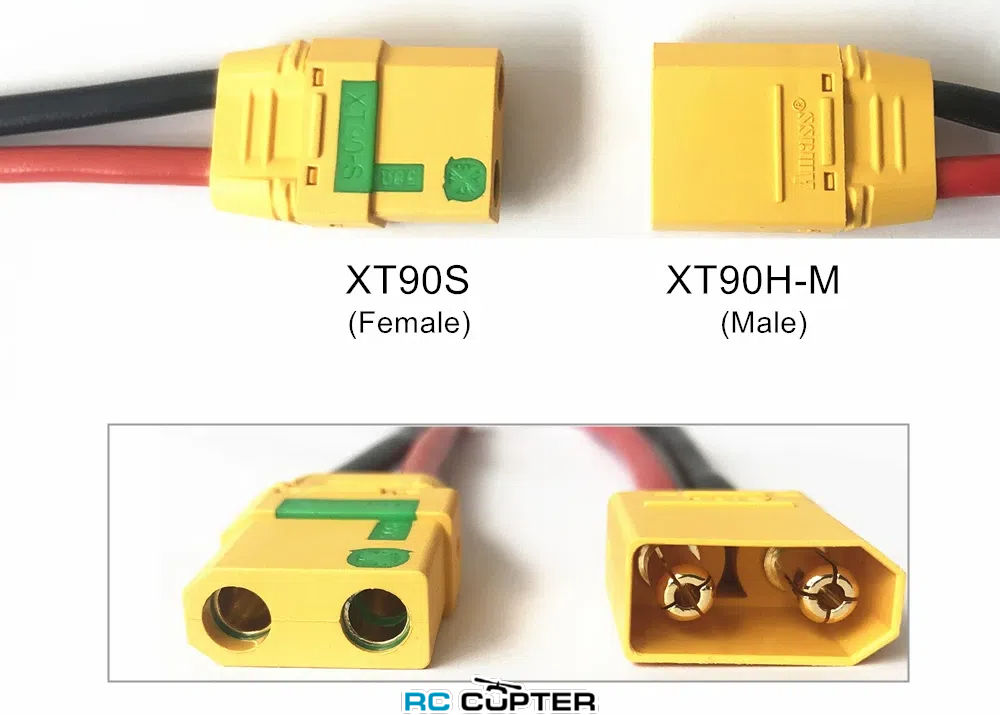

Что такое разъемы XT90S, XT90-S и XT90S-F?

XT90S — это усовершенствованная версия разъема XT90, производимого компанией Amass, предназначенная для применения в условиях высоких токов в дронах и других радиоуправляемых аппаратах. Он славится своей искрозащитной функцией, которая снижает риск образования электрической дуги при подключении высоковольтных аккумуляторов, тем самым продлевая срок службы разъема и повышая безопасность.

XT90-S: это вариант разъема XT90S, который часто используется взаимозаменяемо в описаниях продукции. Буква «S» обычно обозначает функцию защиты от искрения, однако некоторые производители маркируют его как XT90-S, чтобы отличить от более старых моделей XT90, не оснащенных этой технологией. Технические характеристики в основном остаются идентичными характеристикам XT90S.
XT90S-F: Буква «F» означает «Female» (гнездовой), что указывает на гнездовой разъем XT90S. Обычно он используется в паре с штекерным разъемом XT90S (или XT90S-M) и устанавливается со стороны аккумулятора или зарядного устройства для обеспечения надежного, поляризованного соединения. Конструкция гнездового разъема предотвращает случайное перепутывание полярности, что является важной функцией безопасности.

Основные характеристики:

Номинальный ток: рассчитан на непрерывный ток 90 А, с пиковым значением до 120 А.

Технология защиты от искрения: в разъем встроен резистор, минимизирующий искрение при подключении; идеально подходит для высоковольтных LiPo-аккумуляторов (от 6S до 12S).
Материалы: позолоченные контакты для обеспечения низкого сопротивления и нейлоновый корпус для долговечности.
Области применения: Используется в высокопроизводительных дронах, например, для кинематографии, доставки или гонок, где часто требуется высокий ток.

Что такое разъемы AS150, AS150-F, AS150U и AS150U-F?

Разъемы серии AS предназначены для применения в условиях еще более высоких токов и часто используются в крупных промышленных дронах.

AS150: высокопрочный разъем с позолоченными штыревыми контактами диаметром 7 мм, способный выдерживать непрерывный ток около 150 А. Часто оснащен привинчиваемым кожухом для дополнительной защиты и изоляции. Некоторые версии AS150 оснащены технологией защиты от искрения: один из штыревых контактов короче и сначала соединяется через резистор, аналогично разъему XT90S.
AS150-F: это гнездовой вариант разъема AS150. Он предназначен для соединения с штекерным разъемом AS150 и обладает такими же возможностями по пропусканию высоких токов, а также 7-миллиметровыми штыревыми контактами.

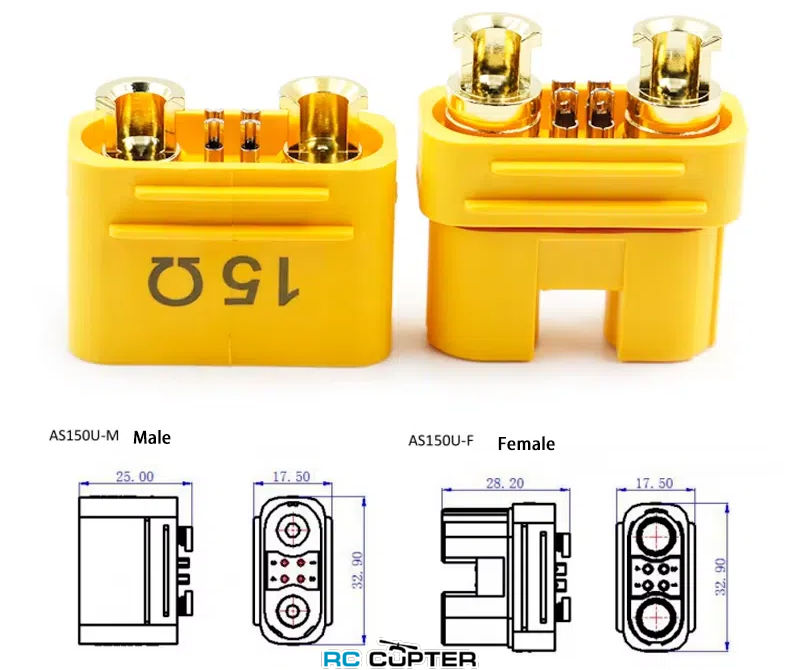

AS150U: это усовершенствованная версия AS150, часто отличающаяся улучшенной конструкцией для удобства использования и потенциально повышенными противоискровыми характеристиками. Ключевой особенностью некоторых разъемов AS150U является наличие дополнительных, более мелких сигнальных контактов наряду с основными силовыми контактами. Эти сигнальные контакты могут использоваться для связи с системой управления батареей (BMS), позволяя «умным» батареям передавать информацию, такую как температура, напряжение и состояние элементов, на дрон или зарядное устройство. Номинальные значения тока, как правило, аналогичны AS150 — около 70–75 А, при этом мгновенный ток может достигать 140–150 А. Кроме того, они обычно оснащены защитой от обратной вставки.
AS150U-F: это гнездовой разъем, являющийся парой к разъему AS150U, обладающий теми же характеристиками, включая возможность подключения сигнальных контактов и надежное соединение для питания. Он предназначен для соединения с штекерным разъемом AS150U.

Основные характеристики AS150/AS150U:

Очень высокая токопередающая способность (часто 150 А в непрерывном режиме или более для AS150, около 70–75 А в непрерывном режиме для AS150U).
Крупные позолоченные контактные вставки диаметром 7 мм (для силовых линий AS150).
Часто оснащены технологией защиты от искрения.
Надежный корпус, иногда с привинчиваемыми кожухами.

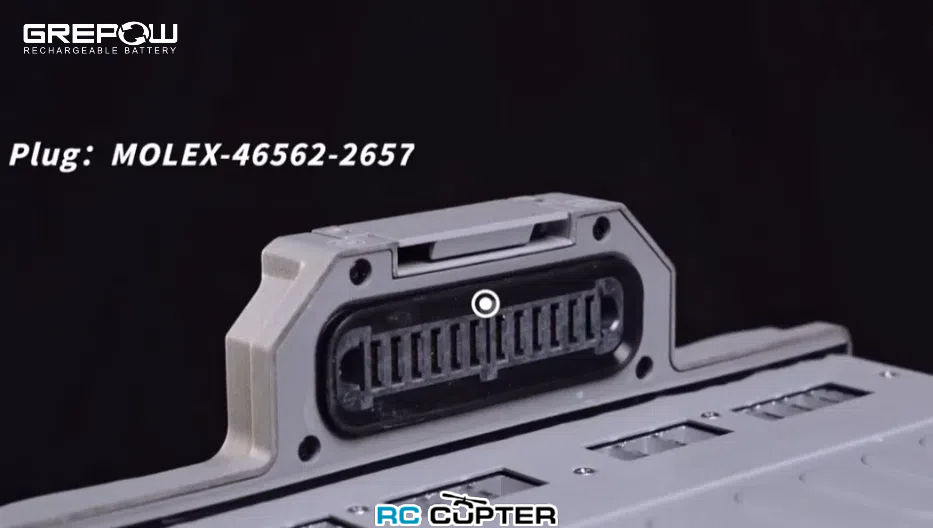

Что такое разъем Molex?

Molex — это не отдельный разъем, а семейство разъемов, известных своим применением для передачи сигналов, балансных соединений или слаботочных подключений в аккумуляторных батареях и полетных контроллерах. Они выпускаются в различных конфигурациях — от разъемов для слаботочных сигналов до разъемов для высокоточных питающих цепей.

В дронах разъёмы Molex часто используются для распределения питания и подключения сигналов благодаря своей надёжности и доступности. Например, серия Mini-Fit Jr. широко применяется для подключения материнских плат и источников питания и способна выдерживать значительные токовые нагрузки. Разъёмы Molex ценятся за надёжные механизмы фиксации и универсальность в количестве и расположении контактов.
Основные характеристики:

Обычно используются для балансировочных зарядных проводов, сигнальных кабелей BMS или сигнальных интерфейсов ESC.
Могут изготавливаться с различным шагом контактов (например, 2,0 мм, 2,54 мм).
Обеспечивают надежную фиксацию, поляризацию и компактную конструкцию.
Области применения: разъемы для балансировки на интеллектуальных LiPo-аккумуляторах, телеметрия, линии связи между компонентами.

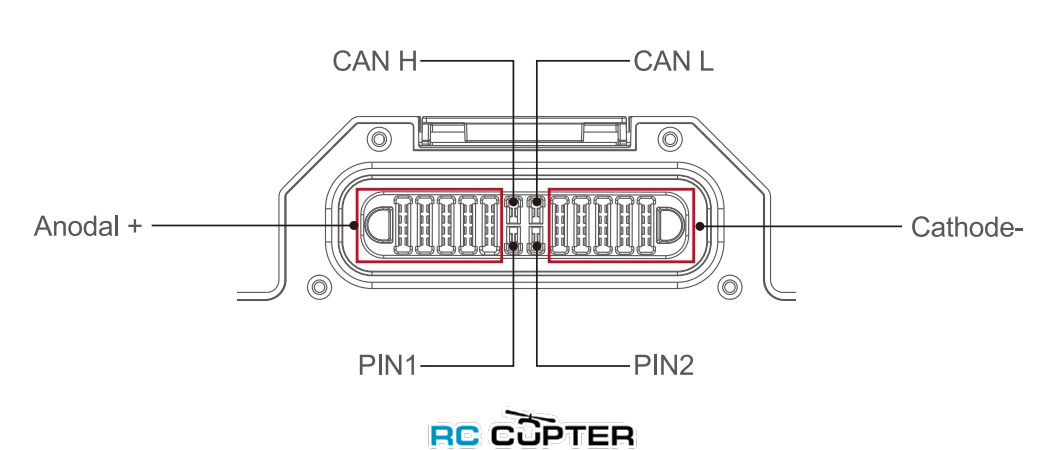

Что такое разъем ACES?

Разъемы ACES (Advanced Connector Engineering Systems) — это высокоточные и высоконадежные разъемы, которые часто используются в аэрокосмической, медицинской отраслях и в промышленных дронах. Они менее распространены, чем разъемы серий XT или AS, но набирают популярность в высоконадежных дронах. Разъемы ACES — это оптимальный выбор для дронов, работающих в экстремальных условиях или требующих сложных электрических систем. Их использование растет по мере развития технологий дронов.

Основные характеристики:

Компактные, но прочные, с большим количеством циклов соединения.
Доступны в конфигурациях с большим количеством контактов для передачи сигнала, данных и питания.
Разработаны для условий с высокой вибрацией, высокими температурами и суровыми условиями эксплуатации, с герметизацией класса IP, обеспечивающей защиту от пыли и воды.
Известны своим экранированием от электромагнитных помех и виброустойчивостью, идеально подходят для БПЛА, эксплуатируемых в суровых условиях.
Области применения: дроны для наблюдения, оборонные дроны и высоконадежные беспилотные летательные аппараты (БЛА), требующие резервирования данных и целостности сигнала.

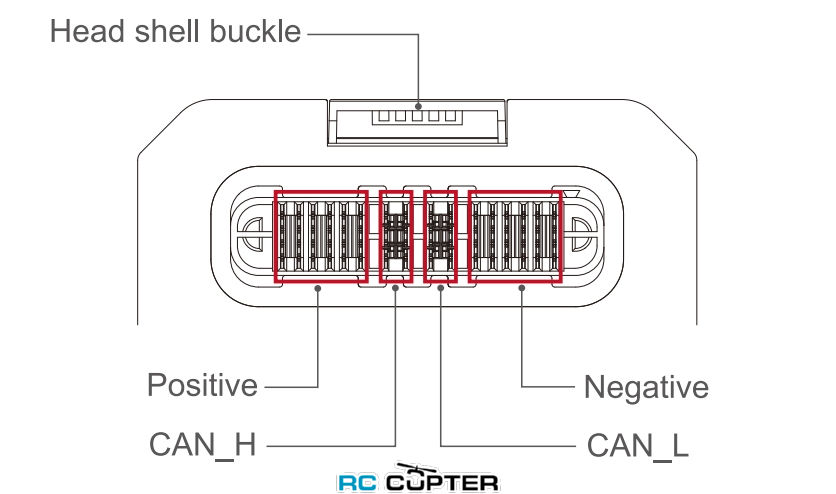

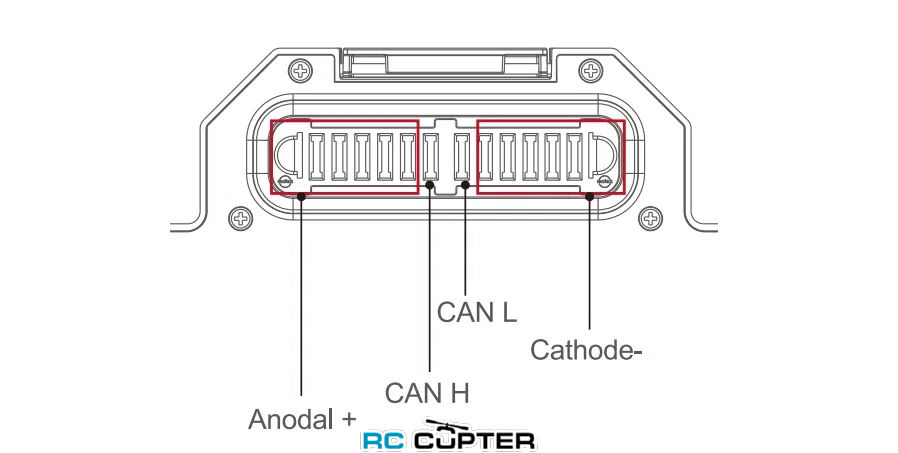

Что такое разъем PDC1810F0002?

PDC1810F0002 — это специализированный разъем для дронов, разработанный компанией Power Data Connectors (PDC) для интеграции интеллектуальных аккумуляторов.

Основные характеристики:

Компактный форм-фактор, подходящий для интеллектуальных аккумуляторов типа «plug-and-play».
Объединяет контакты для передачи высокого тока с контактами для передачи данных, обеспечивающими связь BMS по протоколам CAN/SMBus.
Предназначен для автономных дронов с докинг-станцией и систем сменных аккумуляторов.
Области применения: системы «умных» аккумуляторов в дронах корпоративного уровня, особенно при автономных полетах за пределами видимости (BVLOS), где телеметрия аккумулятора и работа без подключения имеют решающее значение.

Важность высококачественного разъема

Прежде чем рассматривать конкретные типы, важно понять, почему выбор разъема имеет такое значение:

Токовыдерживающая способность: Дроны, особенно крупные коммерческие модели, могут потреблять значительный ток. Разъем должен быть рассчитан на прохождение такого тока без перегрева, который может привести к выходу из строя или даже к возгоранию.
Надежное соединение: вибрация и маневры в полете могут подвергнуть испытанию целостность соединения. Прочный разъем обеспечивает надежную связь, предотвращая перебои в подаче питания.
Долговечность: разъемы подвергаются многократным циклам вставки и извлечения. Высококачественные материалы и конструкция способствуют увеличению срока службы.
Низкое сопротивление: хороший разъем сводит к минимуму электрическое сопротивление, обеспечивая максимальную подачу мощности и снижая нагрев.
Функции безопасности: технология защиты от искрения и конструкция с фиксаторами предотвращают случайные короткие замыкания и подключение с неправильной полярностью, обеспечивая безопасность как оборудования, так и персонала.

Как выбрать разъем для аккумулятора дрона?

При выборе подходящего разъема для аккумулятора дрона необходимо учитывать несколько важных факторов:

Размер аккумулятора и требования к току

Более крупные аккумуляторы с большей ёмкостью и напряжением требуют разъёмов, рассчитанных на более высокие значения постоянного и импульсного тока. Например, в небольших микродронах могут использоваться разъёмы JST или XT30, тогда как для более крупных дронов лучше подходят разъёмы XT60, XT90S или AS150.

Совместимость с сечением провода

Разъем должен соответствовать используемому сечению провода. Тонкие провода с крупными разъемами могут создавать механическую нагрузку на паяные соединения, а толстые провода с мелкими разъемами — приводить к перегреву.

Функции безопасности

Искробезопасные разъемы, такие как XT90S и AS150, снижают износ и риски при подключении аккумулятора. Защита на основе MOSFET в «умных» разъемах добавляет ещё один уровень безопасности.

Удобство использования и надёжность

Разъёмы должны быть поляризованными, чтобы предотвратить обратную полярность, подключаться только одним способом и выдерживать многократные подключения без сбоев. Устойчивость к погодным условиям и механическая прочность важны для использования дронов на открытом воздухе.

Совместимость и доступность

Использование распространённых разъёмов увеличивает вероятность наличия запасных частей или совместимых аккумуляторов под рукой во время эксплуатации, сокращая время простоя.

Соображения, связанные с весом

Хотя разъёмы большего размера выдерживают более высокий ток, они увеличивают вес. Для небольших дронов крайне важно соблюдать баланс между размером разъёма, весом и токовой нагрузкой.

Заключение

Подводя итог, можно сказать, что разъёмы для аккумуляторов коммерческих дронов варьируются от широко используемых разъёмов серий XT90S и AS150 до специализированных разъёмов Molex, ACES и проприетарных типов, таких как PDC1810F0002. Понимание их технических характеристик, функций безопасности и условий применения позволяет принимать обоснованные решения, которые повышают производительность и безопасность дронов. Правильный выбор разъема является основополагающим аспектом проектирования системы питания дрона, влияющим на надежность и успешность эксплуатации. Являясь ведущим мировым производителем аккумуляторов для коммерческих дронов, компания Grepow (Tattu Gence Ace) предлагает широкий ассортимент высокопроизводительных LiPo-аккумуляторов для БПЛА и «умных» аккумуляторов для дронов, поддерживающих конфигурации от 2S до 24S и емкость от 10 А·ч до 84 А·ч. Эти аккумуляторы оснащены различными высокоточными разъемами, соответствующими отраслевым стандартам, такими как XT90S, AS150U и специализированные интеллектуальные интерфейсы, для удовлетворения разнообразных потребностей коммерческих дронов в таких отраслях, как сельское хозяйство, логистика, инспектирование и общественная безопасность. Если у вас есть вопросы или пожелания, пожалуйста, обращайтесь.

Источник (09.05.25): https://www.grepow.com/blog/what-are-commercial-drone-battery-connector-types.html
