Цветовое обозначение проводов ESC T-Motor

Опубликовано:

Источник: Группа в контакте RCcopter.ru - комплектующие для мультикоптеров https://vkvideo.ru/playlist/-57352358_5

Цветовое обозначение проводов ESC T-Motor для следющих моделей:

  • 1. T-Motor ESC AIR 20A / 40A
  • 2. T-Motor ESC ALPHA
  • 3. T-Motor ESC ALPHA 40A 6S
  • 4. T-Motor ESC ALPHA 60A 12S / HV / 6S
  • 5. T-Motor ESC ALPHA 80A 12S
  • 6. T-Motor ESC ALPHA 120A 12S
  • 7. T-Motor ESC FLAME 60A 6-12S / HV
  • 8. T-Motor ESC FLAME 60A 12S
  • 9. T-Motor ESC FLAME 70A 6S / LV
  • 10. T-Motor ESC FLAME 80A 12S / HV
  • 11. T-Motor ESC FLAME 100A 4-8S / LV
  • 12. T-Motor ESC FLAME 180A 6-14S / HV
  • 13.1 T-Motor ESC FLAME 200A 6-14S / HV
  • 13.2 T-Motor ESC FLAME 200A 6-14S / HV V2.0
  • 14.1 T-Motor ESC THUNDER 300A
  • 14.2 T-Motor ESC THUNDER 300A (CAN версия)

Дополнительно:

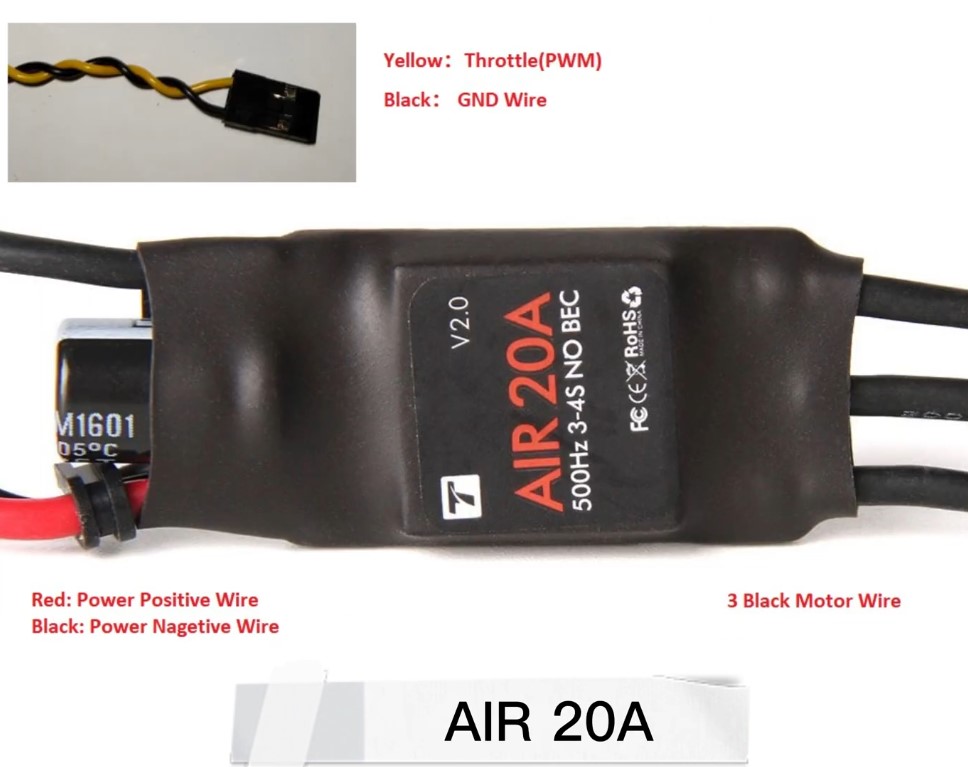

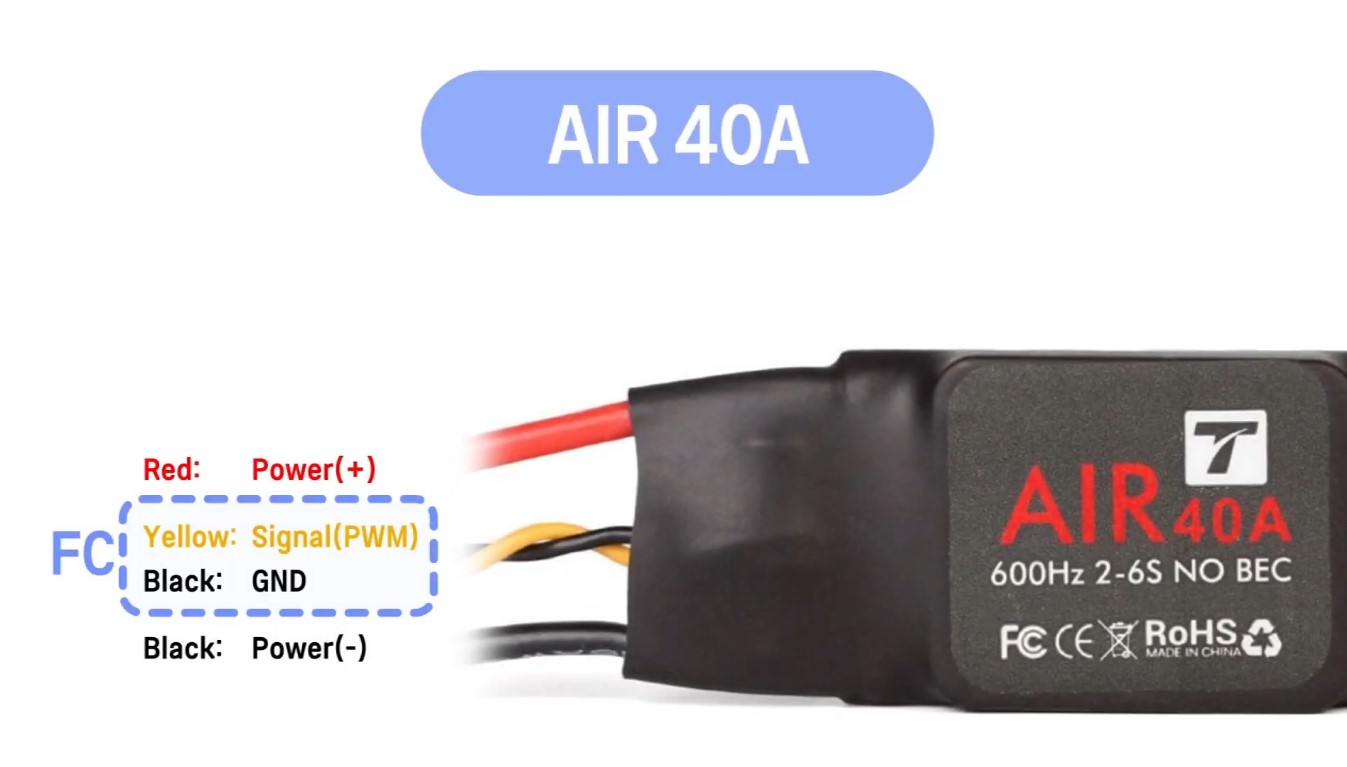

1. T-Motor ESC AIR 20A / 40A

T-Motor ESC AIR 20A.jpg

T-Motor ESC AIR 40A_.jpg

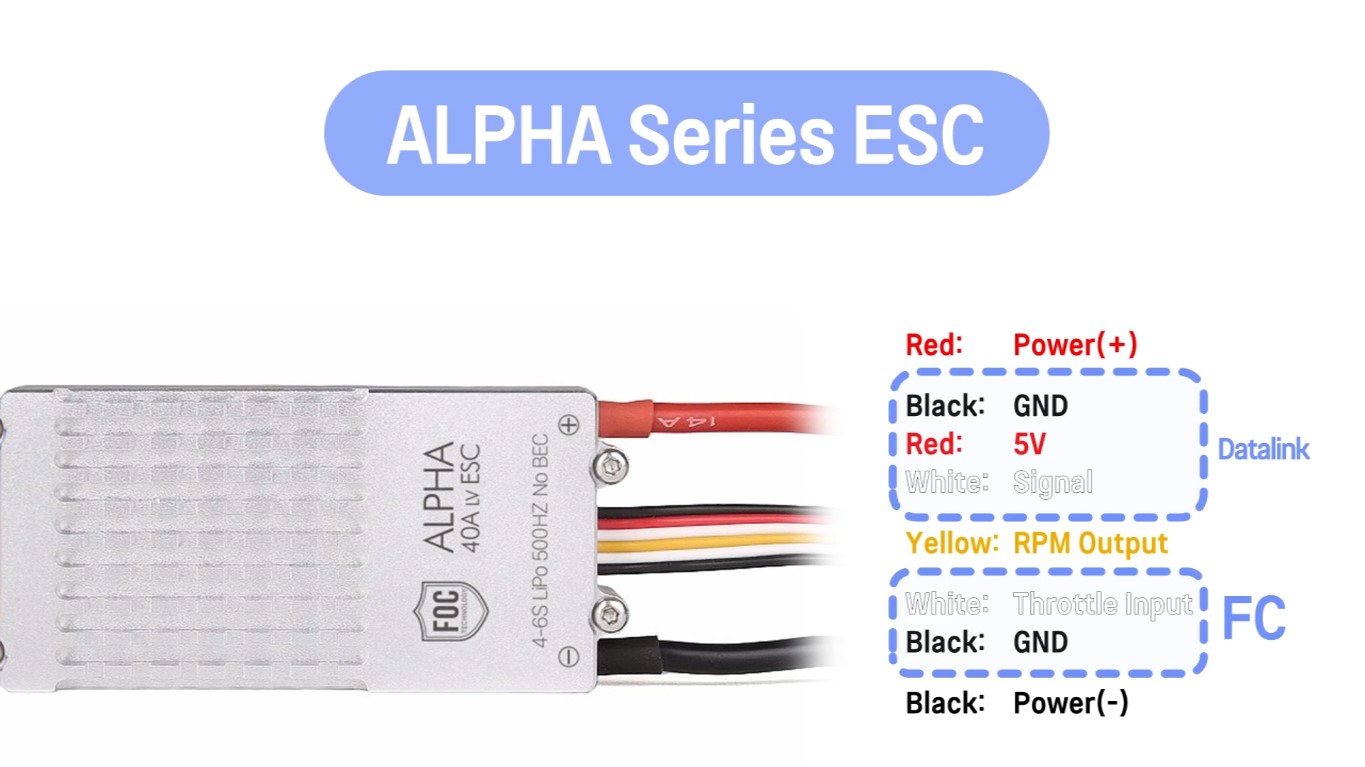

2. T-Motor ESC ALPHA

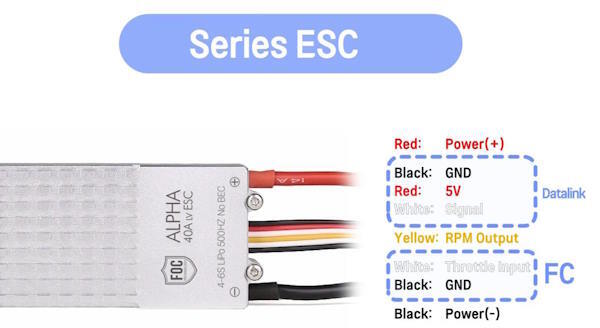

T-Motor ESC ALPHA  _.jpg

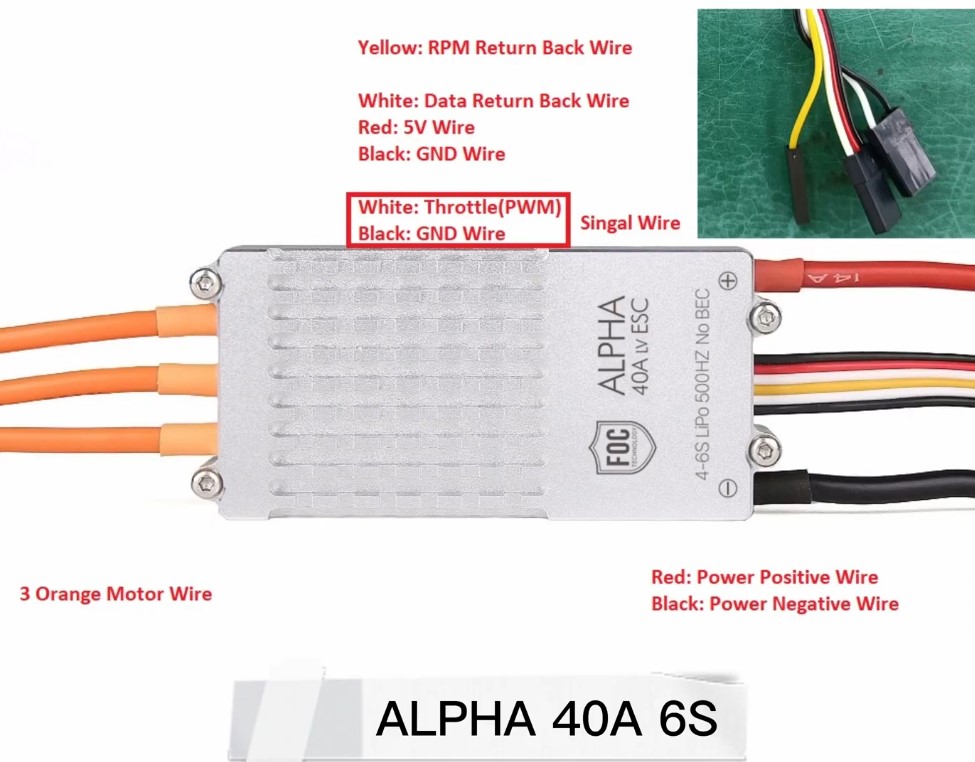

3. T-Motor ESC ALPHA 40A 6S

T-Motor ESC ALPHA 40A 6S.jpg

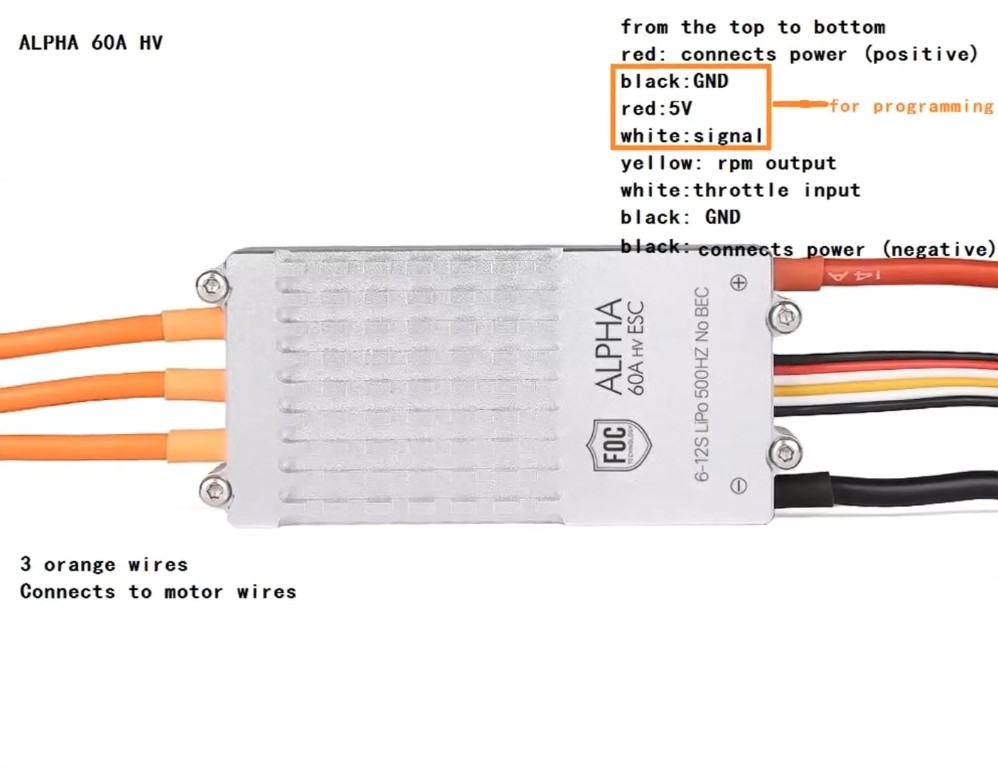

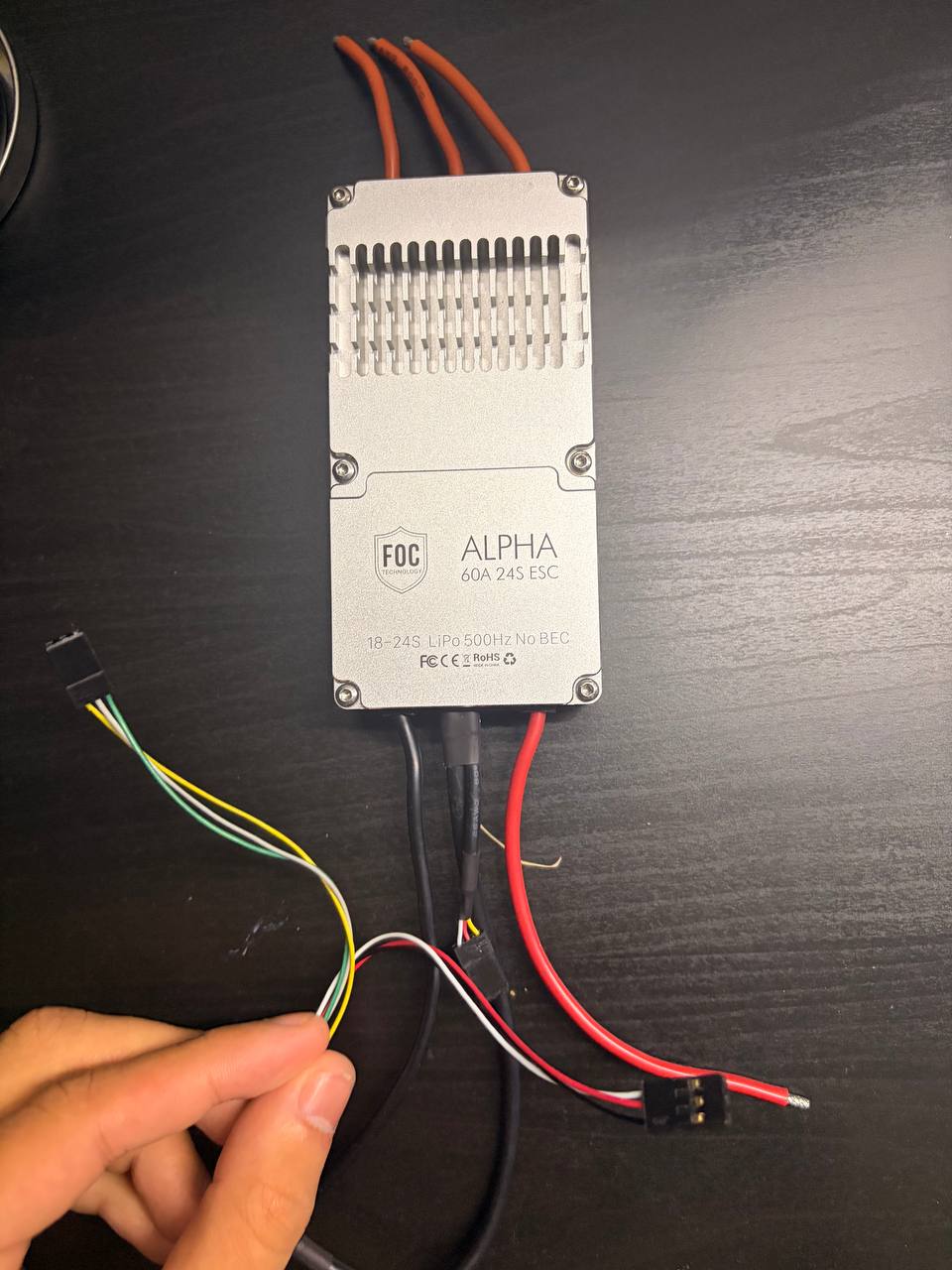

4. T-Motor ESC ALPHA 60A 12S / HV / 6S

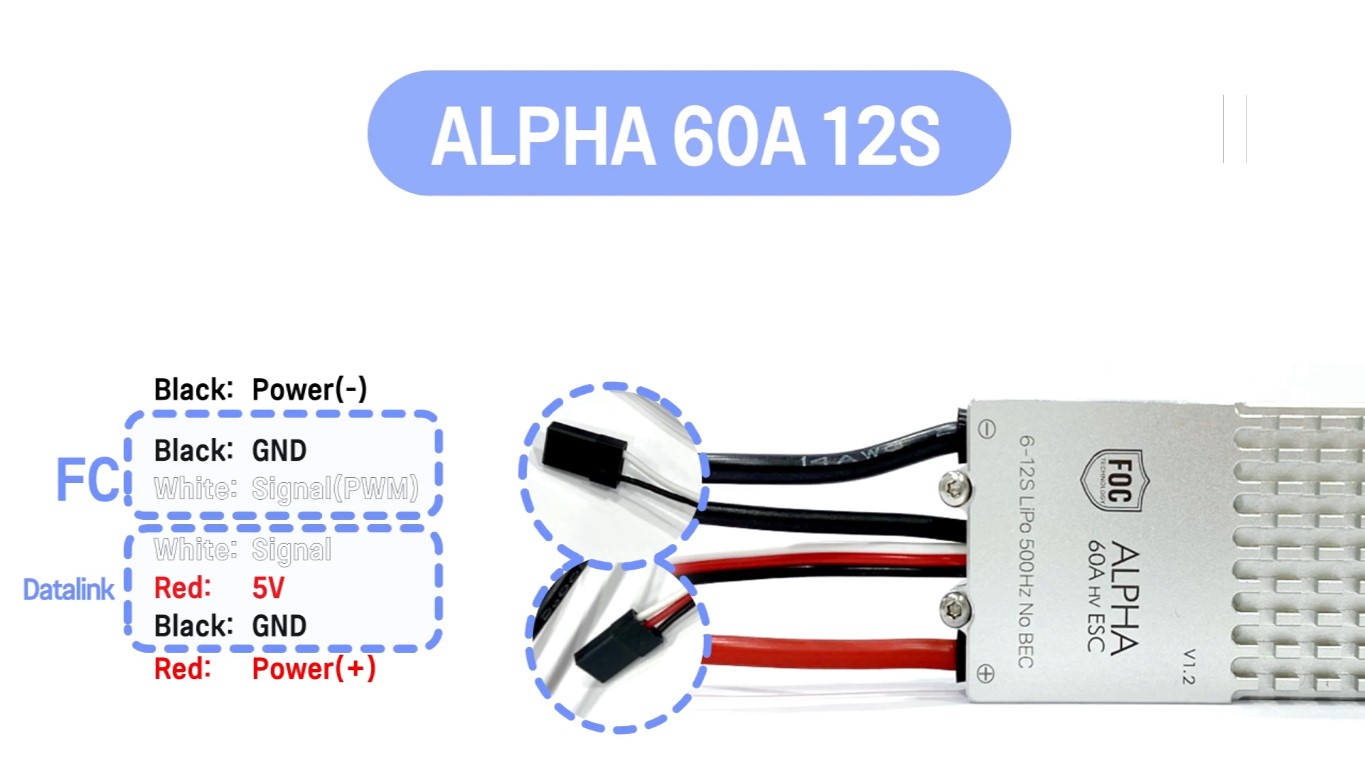

T-Motor ESC ALPHA 60A 12S_.jpg

T-Motor ESC ALPHA 60A HV.jpg

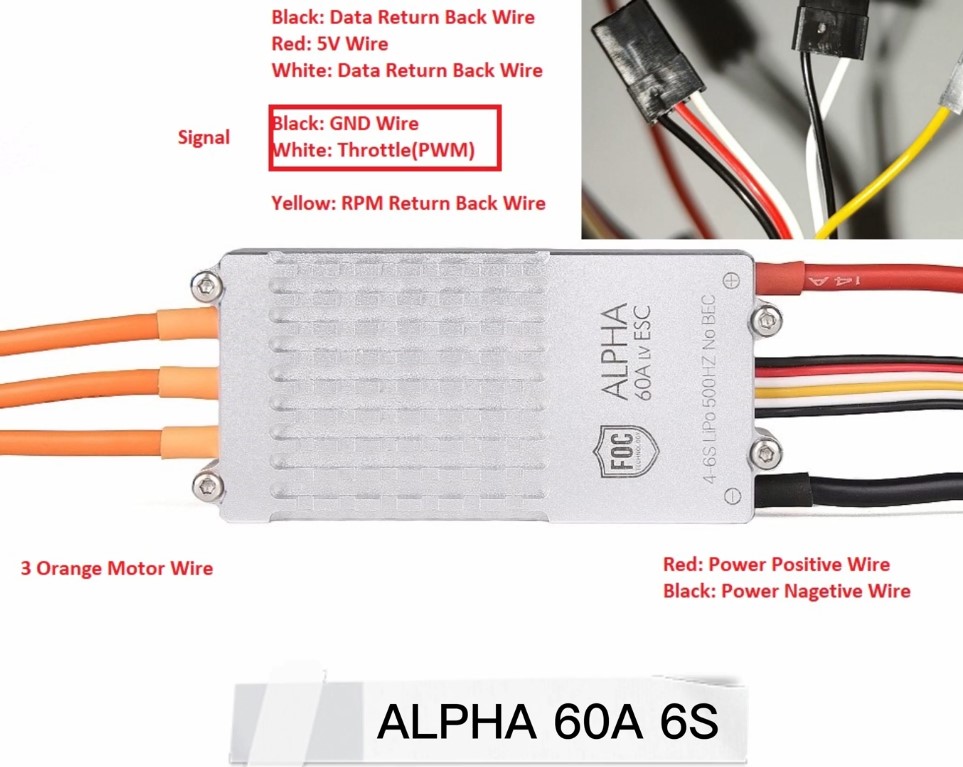

T-Motor ESC ALPHA 60A 6S.jpg

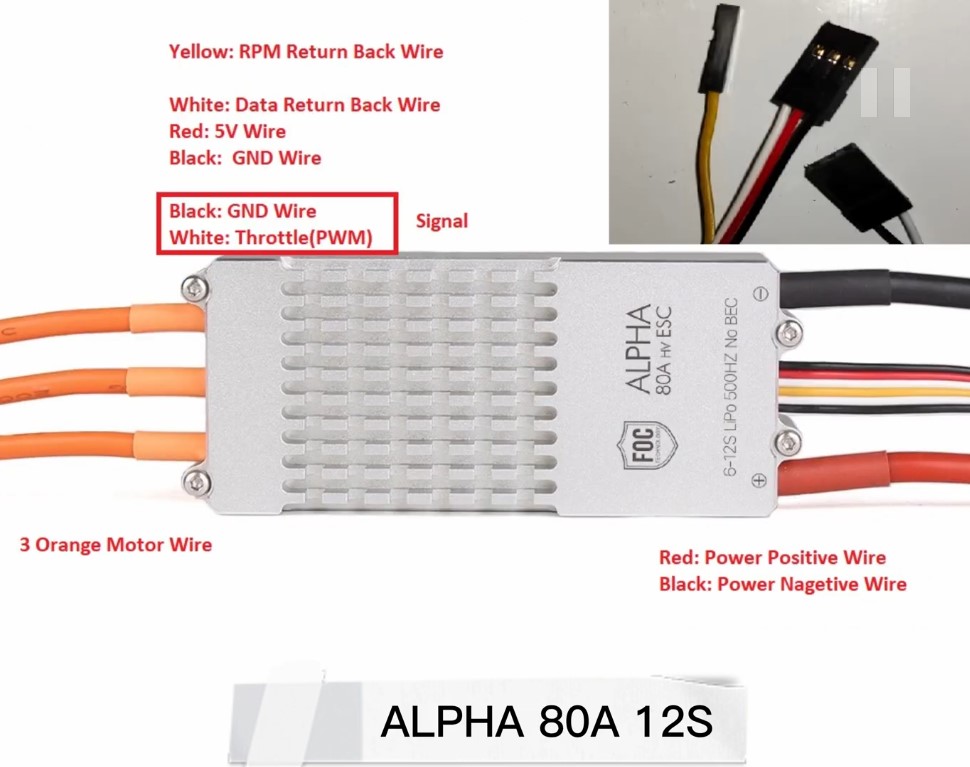

5. T-Motor ESC ALPHA 80A 12S

T-Motor ESC ALPHA 80A 12S.jpg

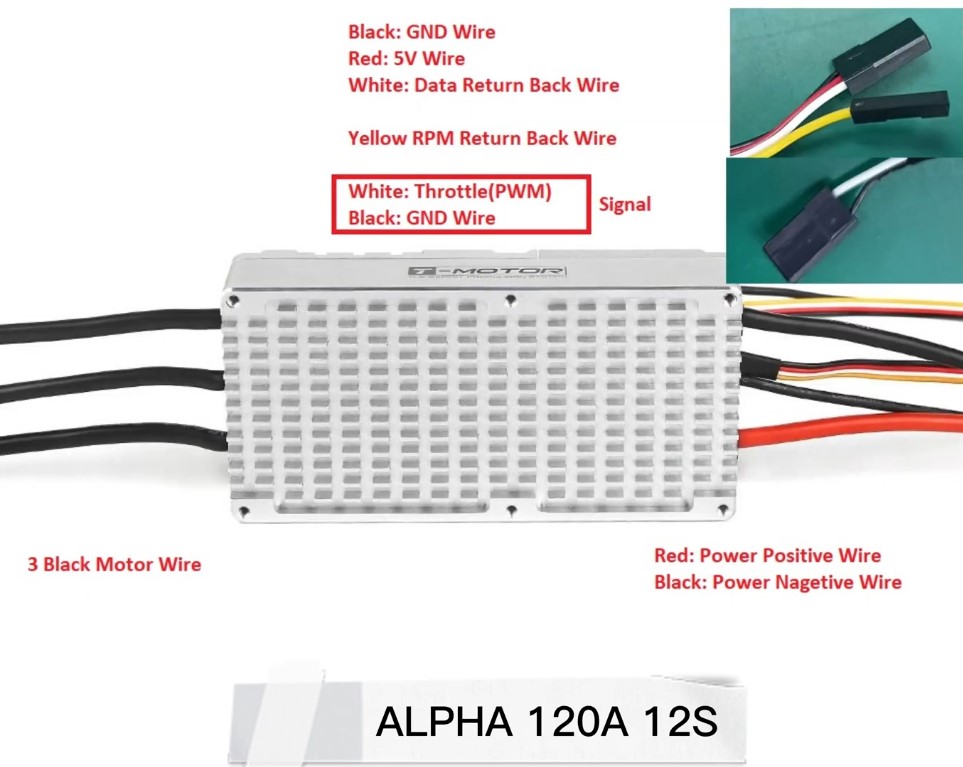

6. T-Motor ESC ALPHA 120A 12S

T-Motor ESC ALPHA 120A 12S.jpg

7. T-Motor ESC FLAME 60A 6-12S / HV

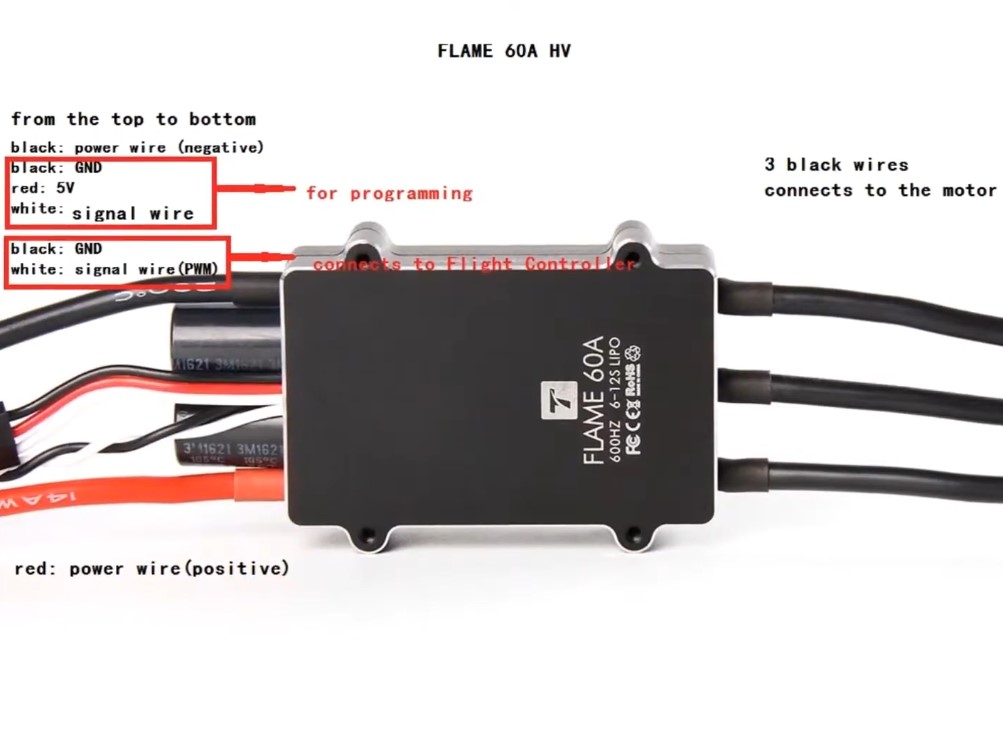

T-Motor ESC FLAME 60A HV.jpg

T-Motor ESC FLAME 60A 12S.jpg

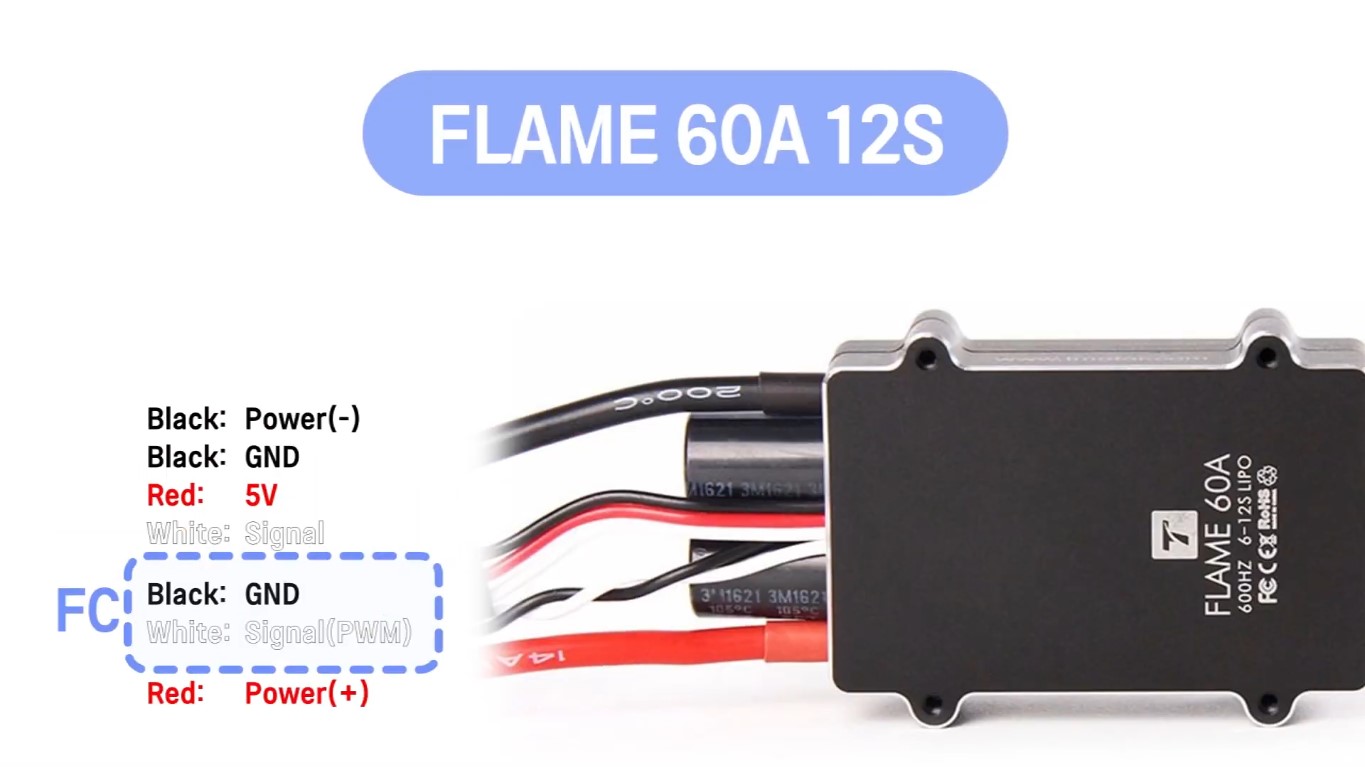

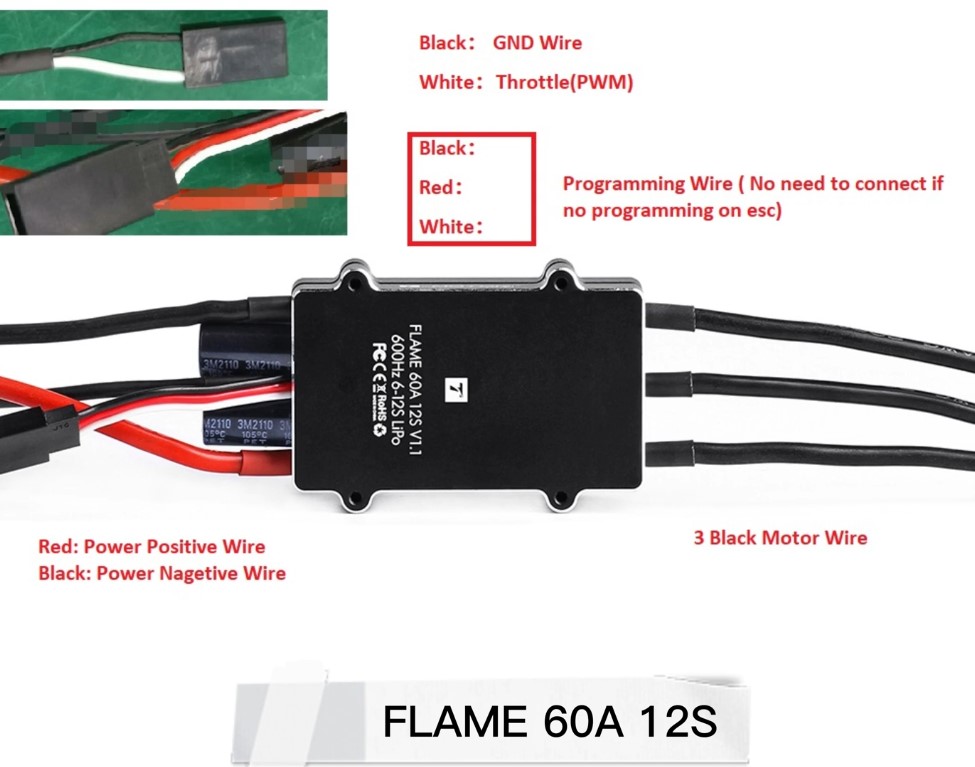

8. T-Motor ESC FLAME 60A 12S

T-Motor ESC FLAME 60A 12S_.jpg

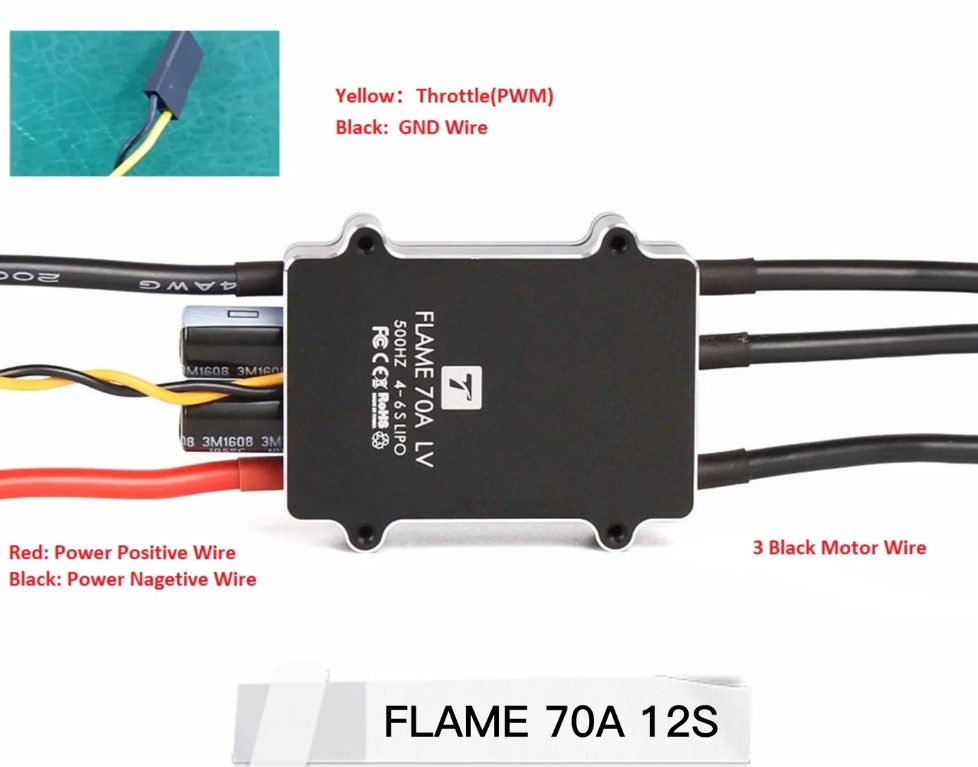

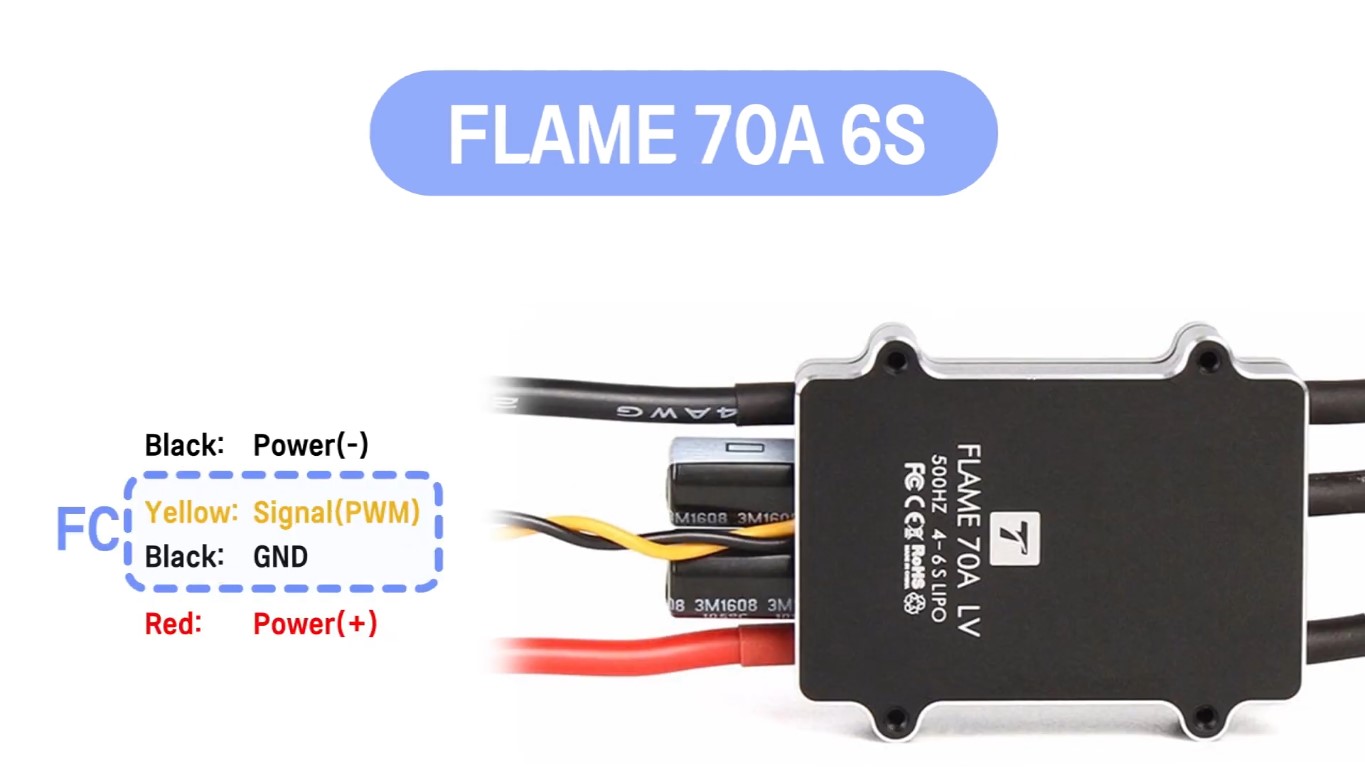

9. T-Motor ESC FLAME 70A 6S / LV

T-Motor ESC FLAME 70A 6S_.jpg

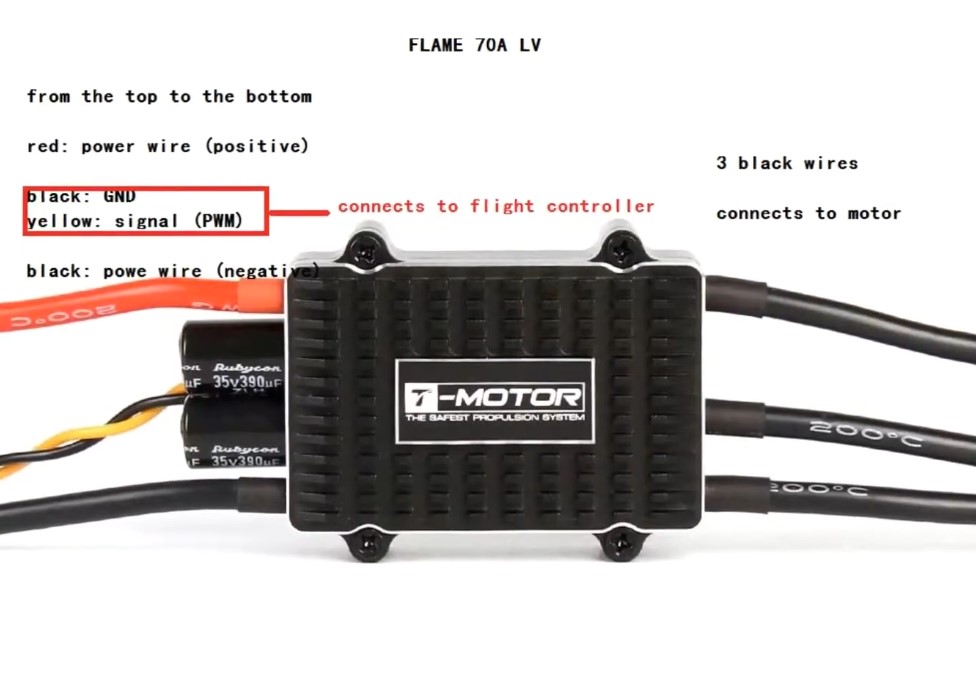

T-Motor ESC FLAME 70A LV.jpg

T-Motor ESC FLAME 70A 12S.jpg

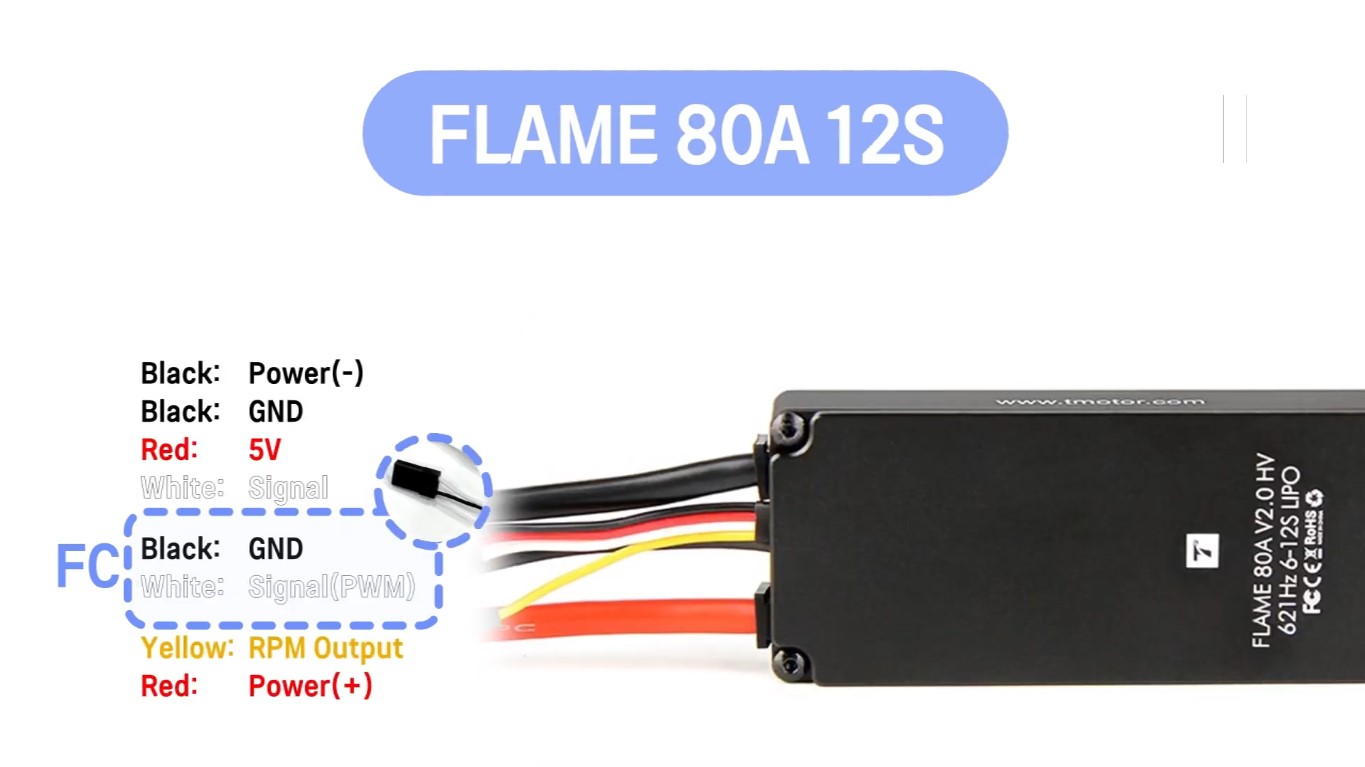

10. T-Motor ESC FLAME 80A 12S / HV

T-Motor ESC FLAME 80A 12S_.jpg

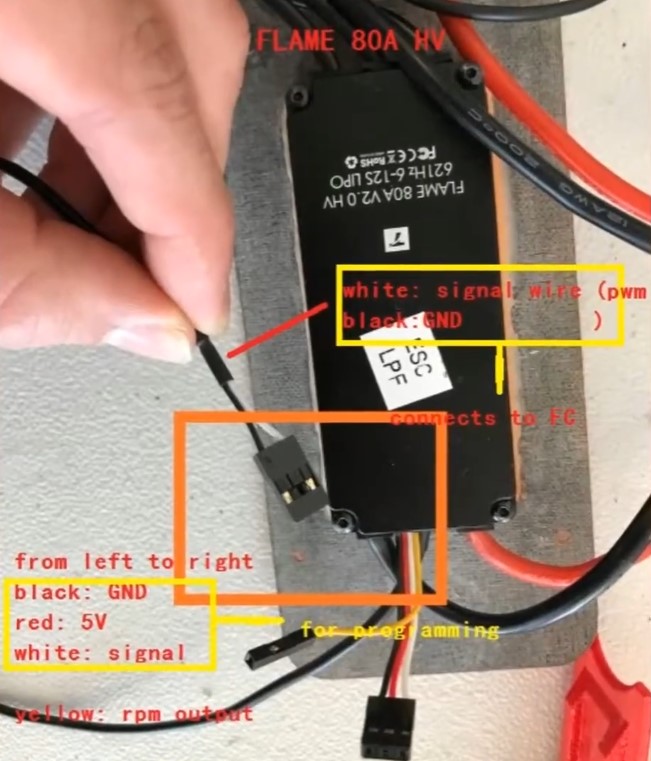

T-Motor ESC FLAME 80A HV.jpg

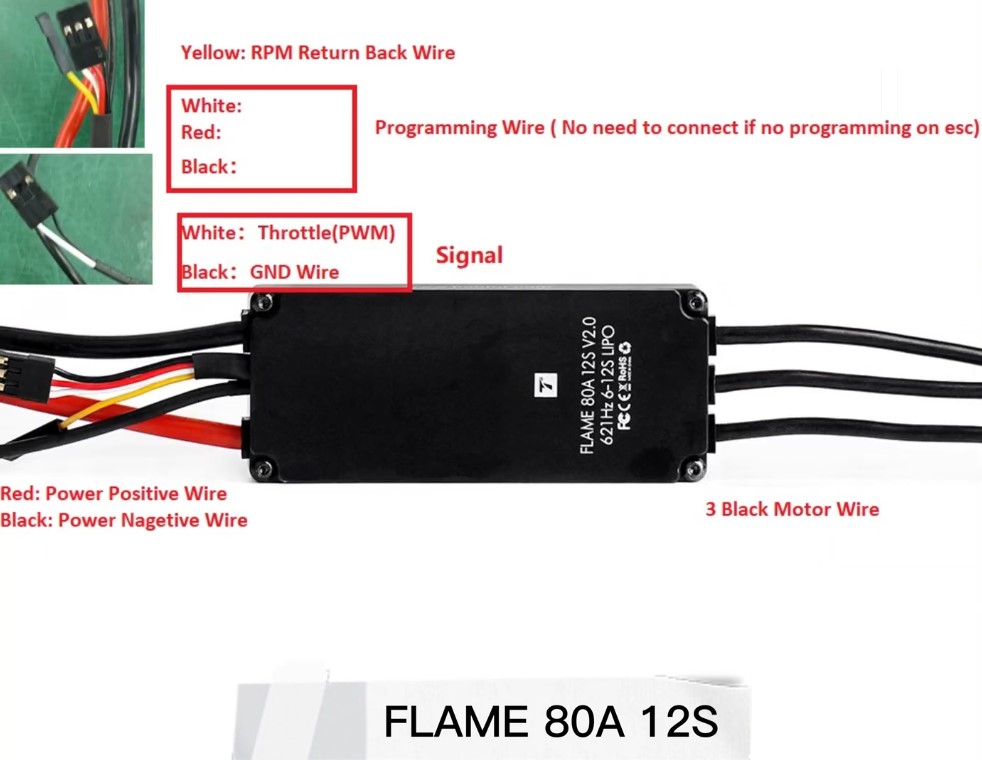

T-Motor ESC FLAME 80A 12S.jpg

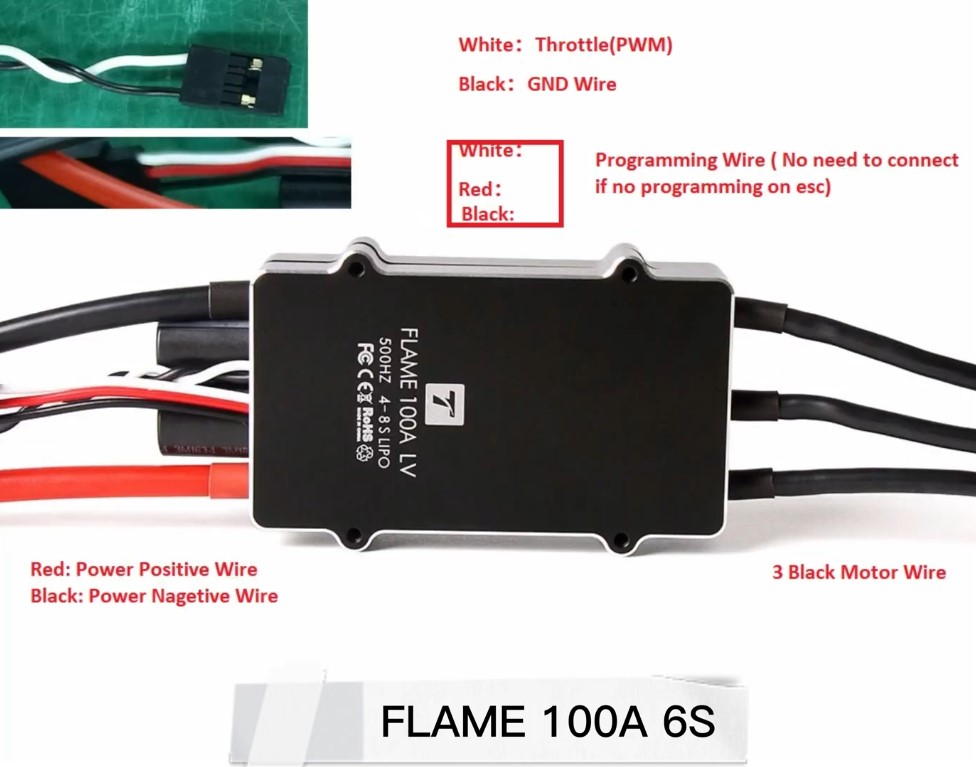

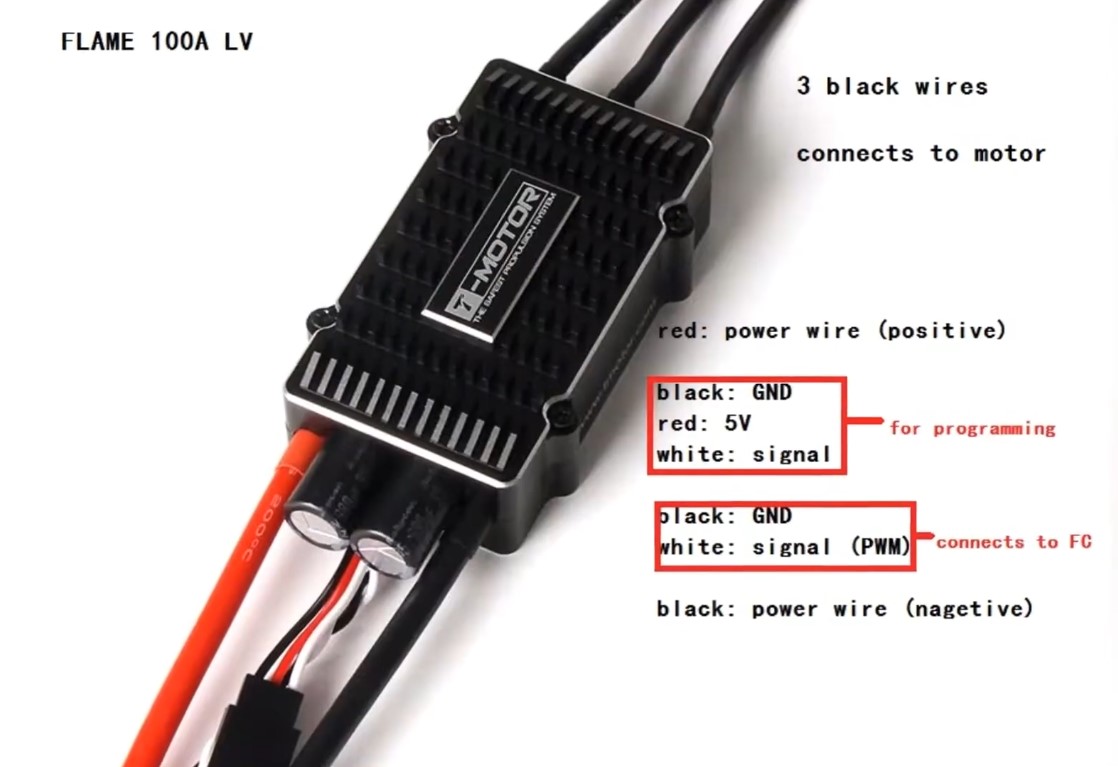

11. T-Motor ESC FLAME 100A 4-8S / LV

T-Motor ESC FLAME 100A 4-8S_.jpg

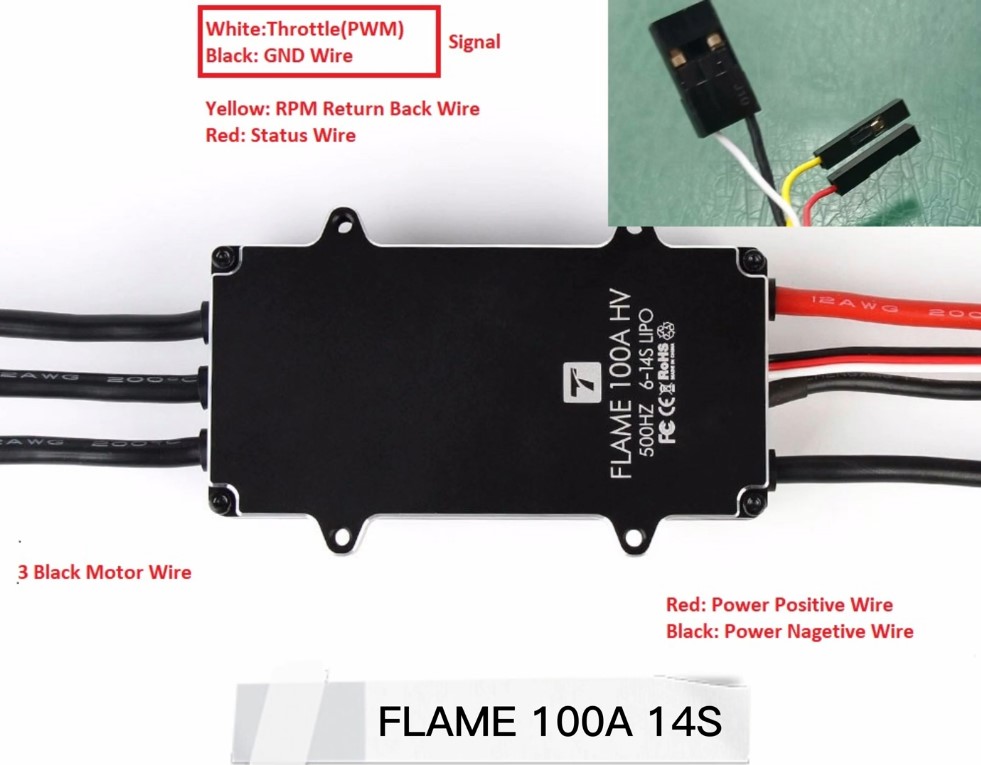

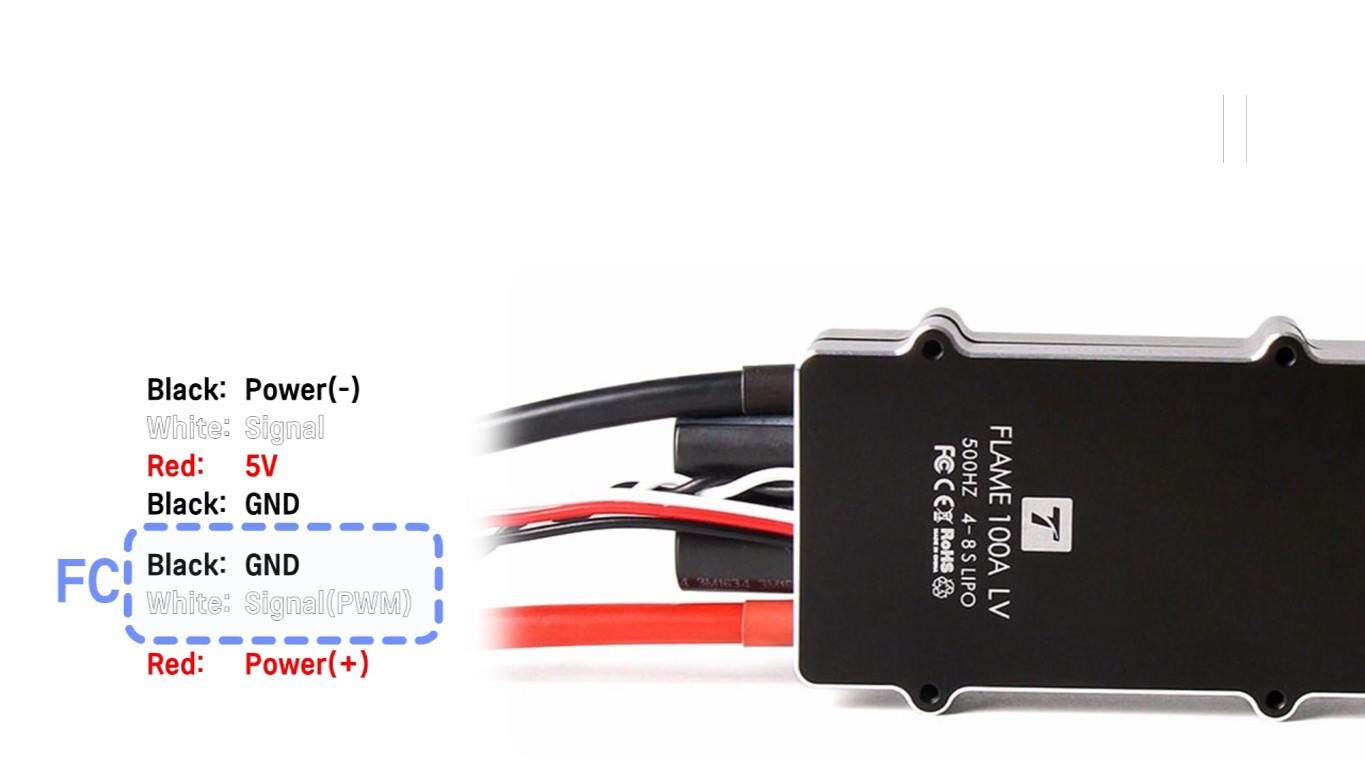

T-Motor ESC FLAME 100A LV.jpg

T-Motor ESC FLAME 100A 6S.jpg

T-Motor ESC FLAME 100A 14S.jpg

12. T-Motor ESC FLAME 180A 6-14S / HV

T-Motor ESC FLAME 180A 12S_.jpg

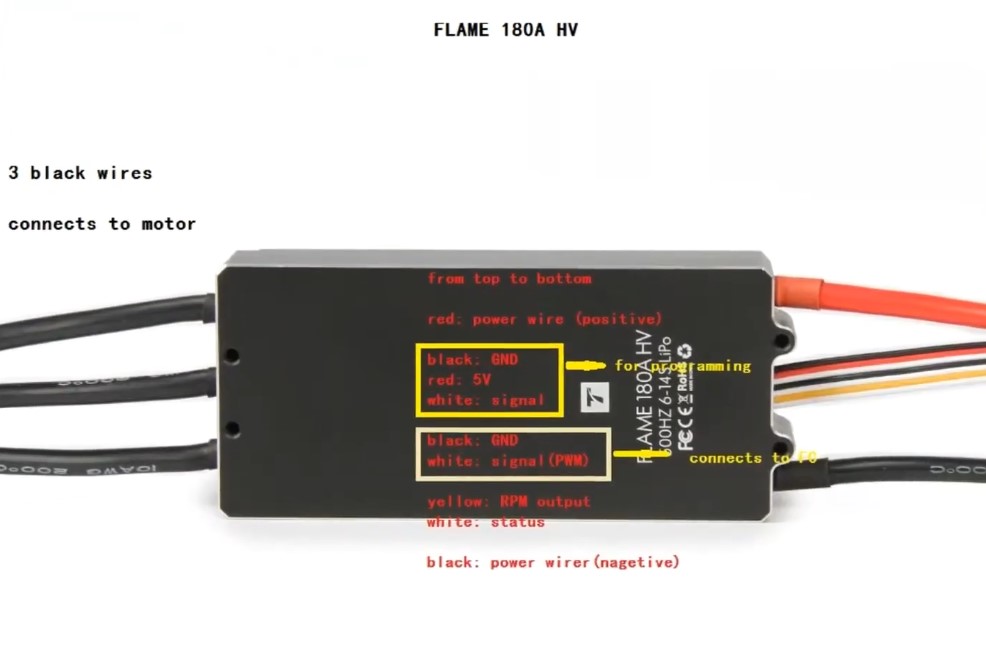

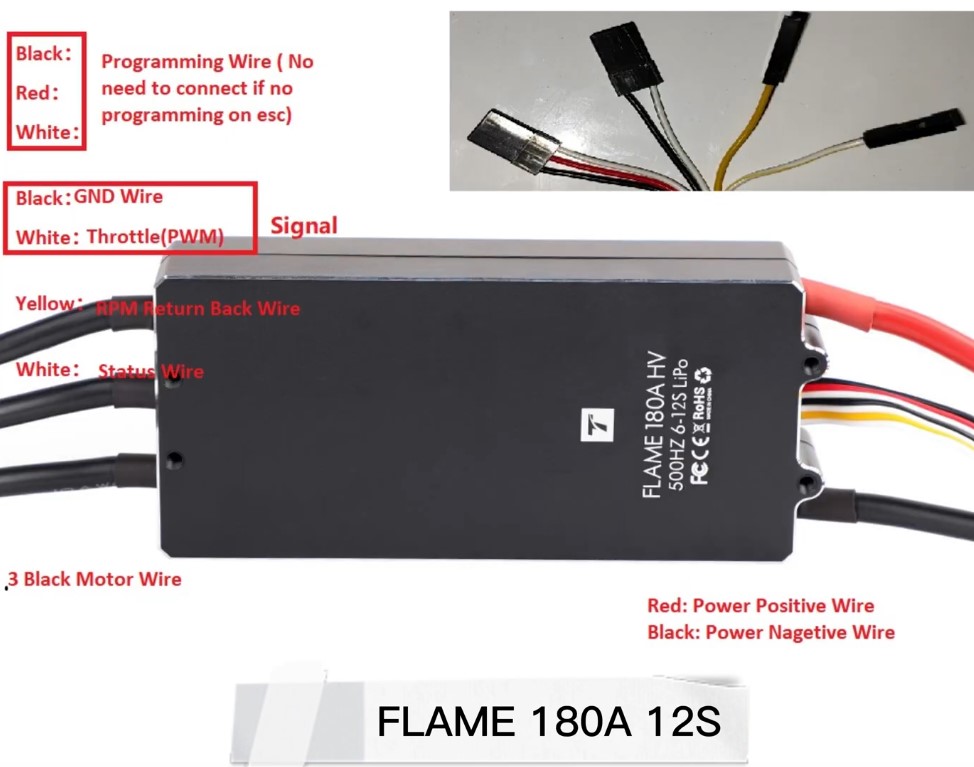

T-Motor ESC FLAME 180A HV.jpg

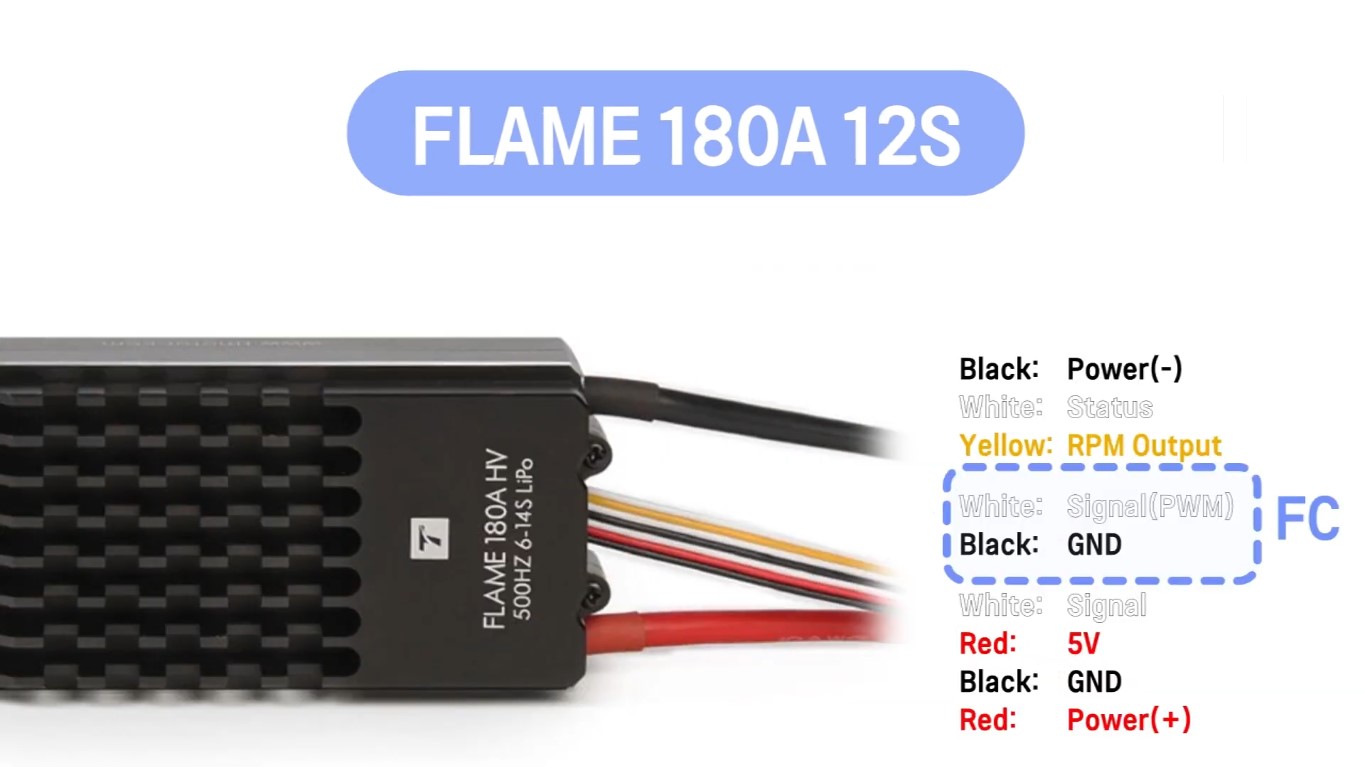

T-Motor ESC FLAME 180A 12S.jpg

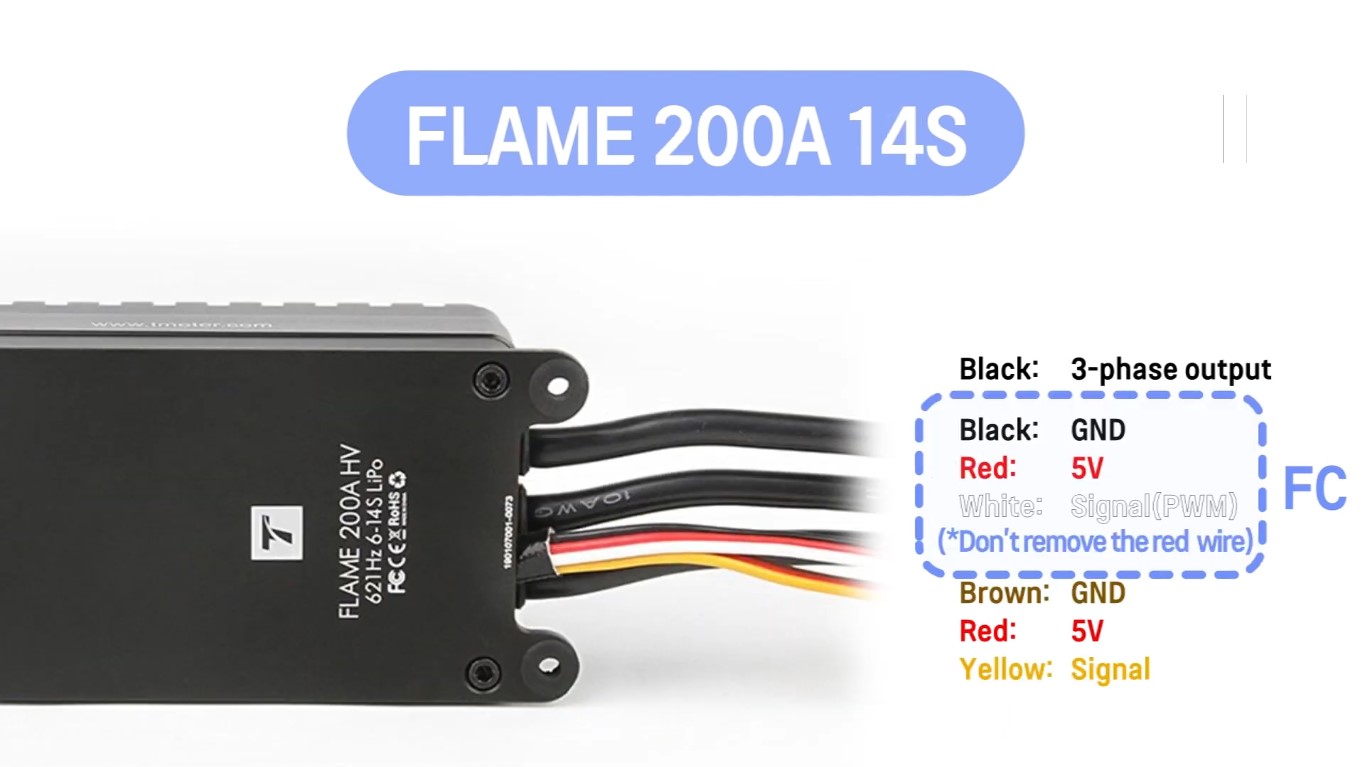

13.1 T-Motor ESC FLAME 200A 6-14S / HV

T-Motor ESC FLAME 200A 14S_.jpg

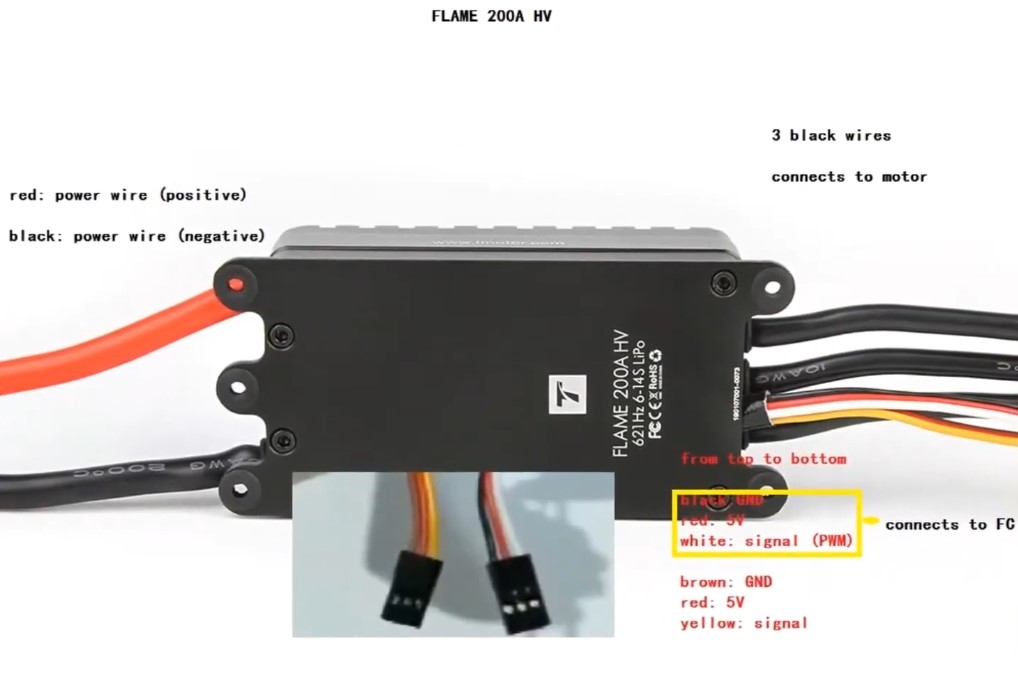

T-Motor ESC FLAME 200A HV.jpg

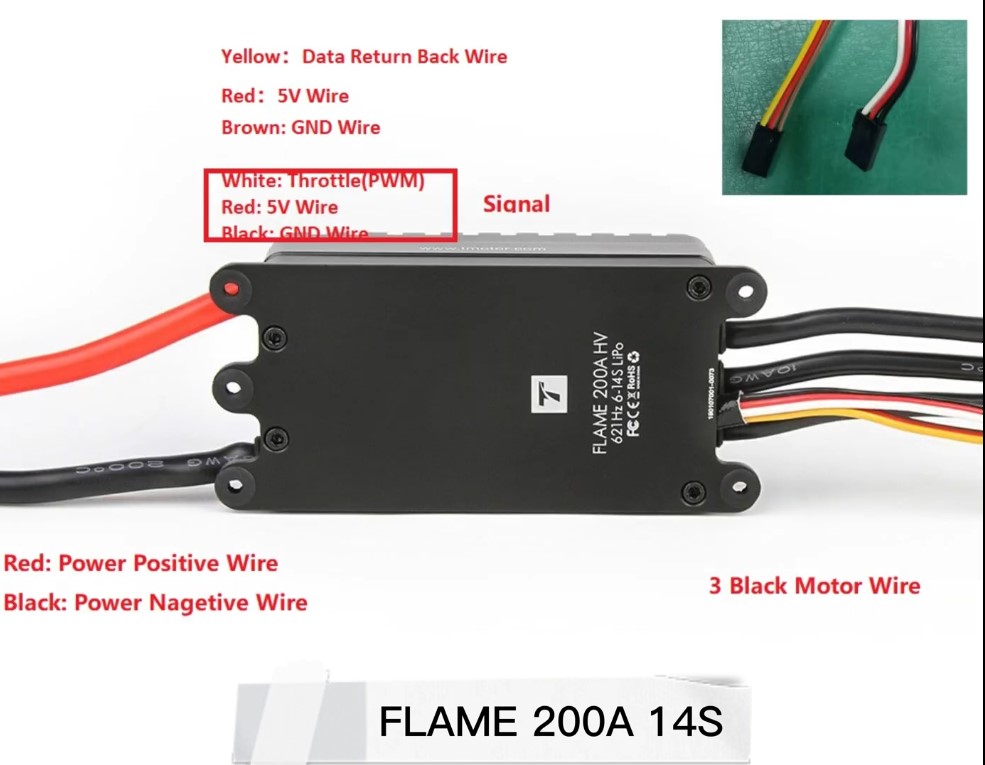

T-Motor ESC FLAME 200A 14S.jpg

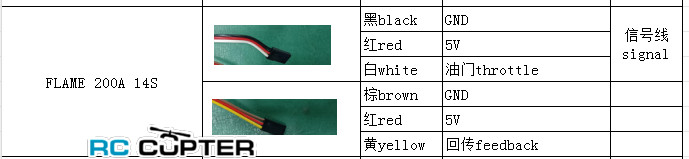

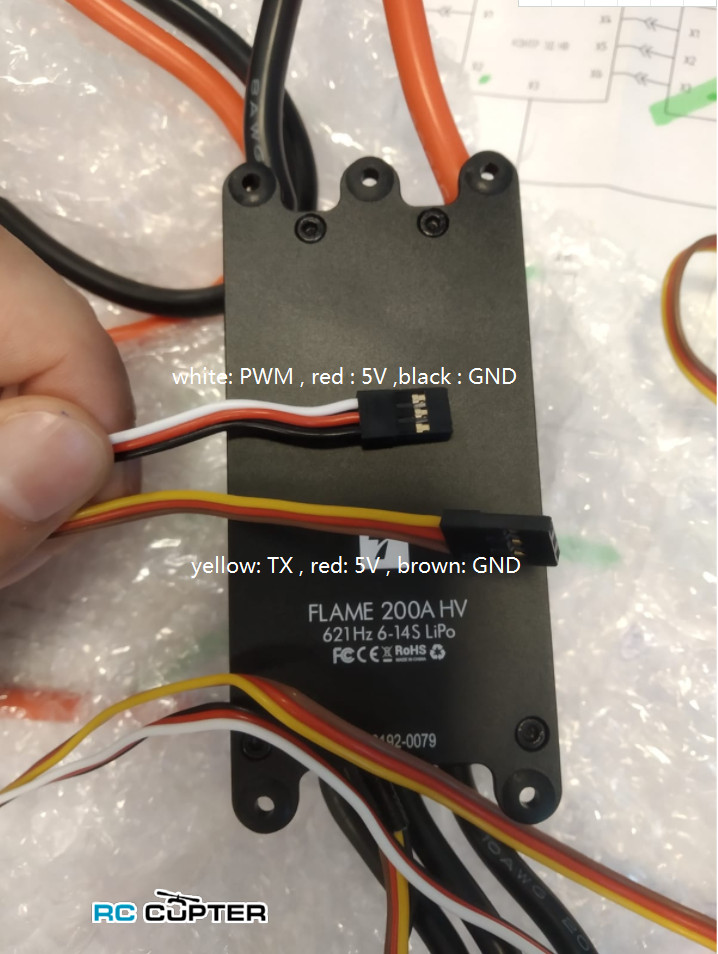

Flame200A wire info.jpg


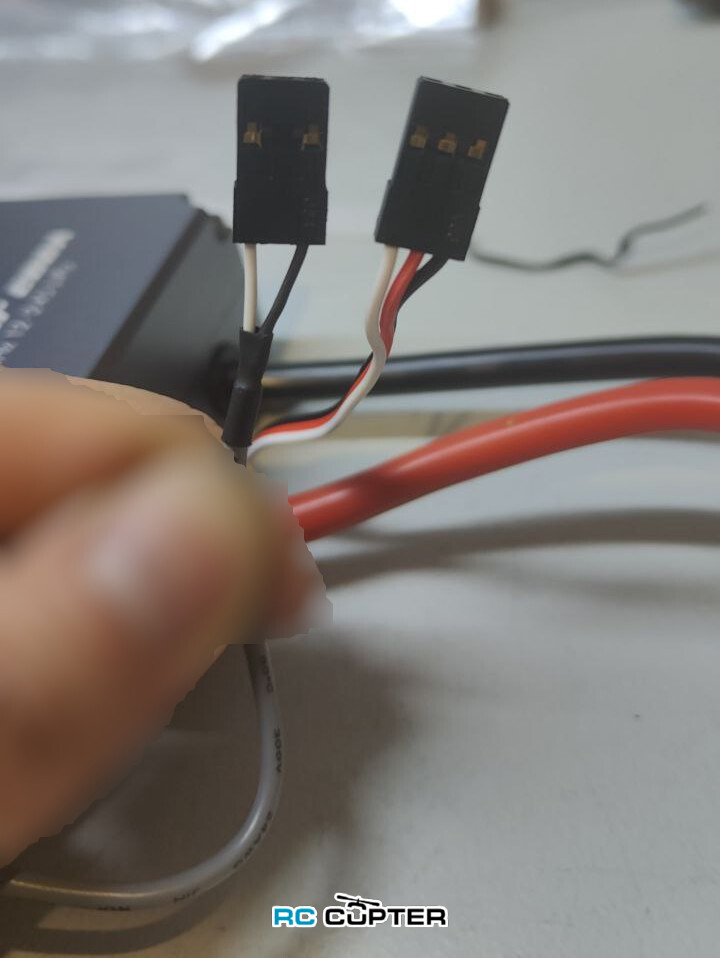

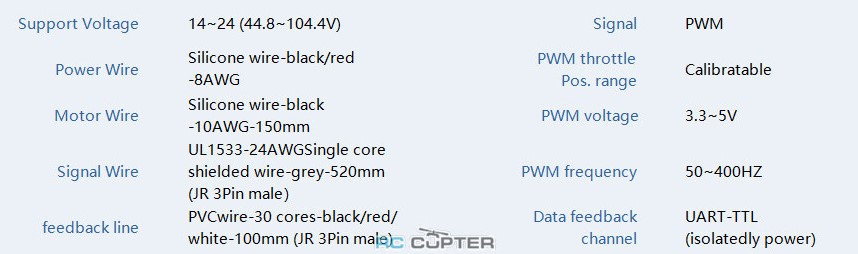

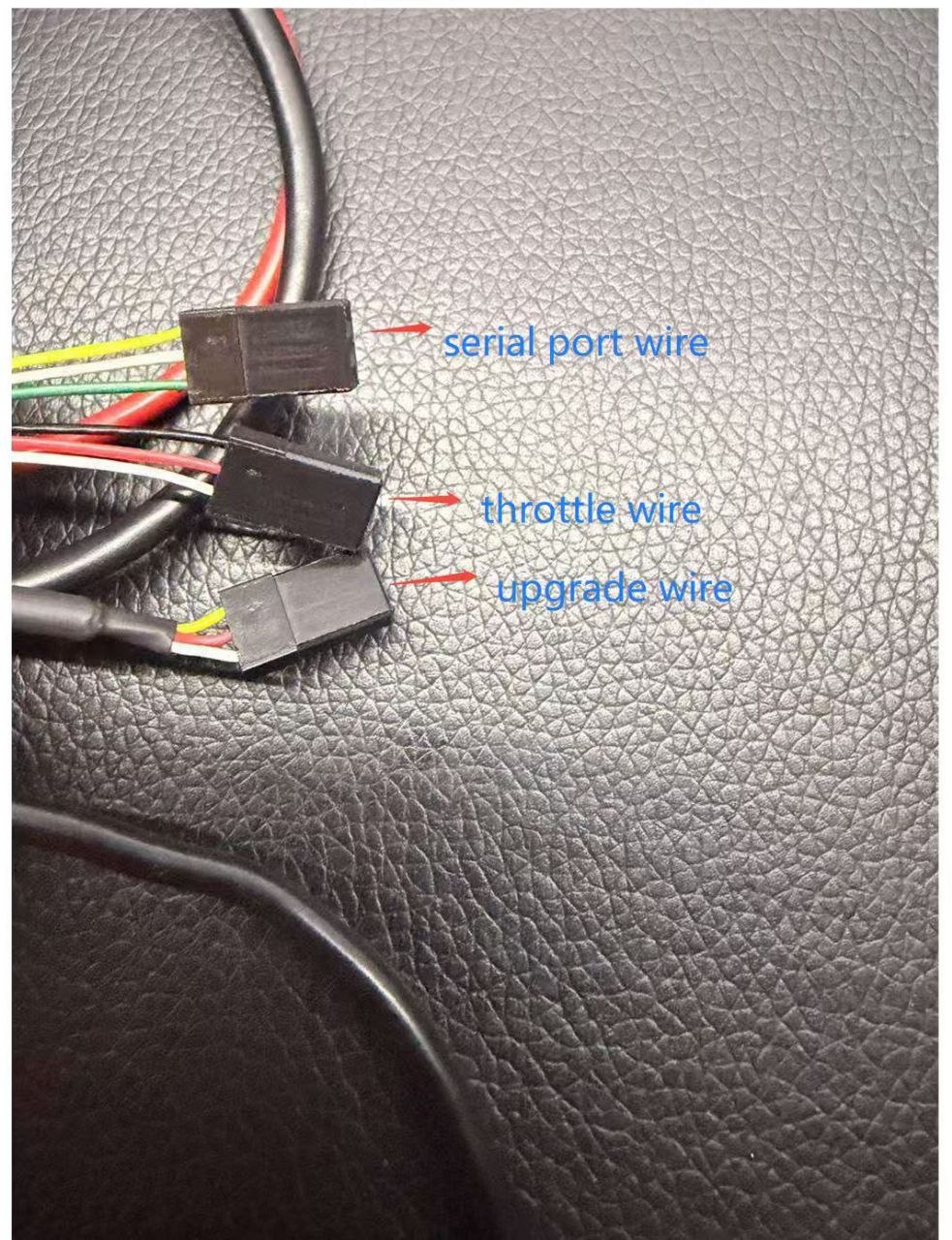

13.2 T-Motor ESC FLAME 200A 6-14S / HV V2.0

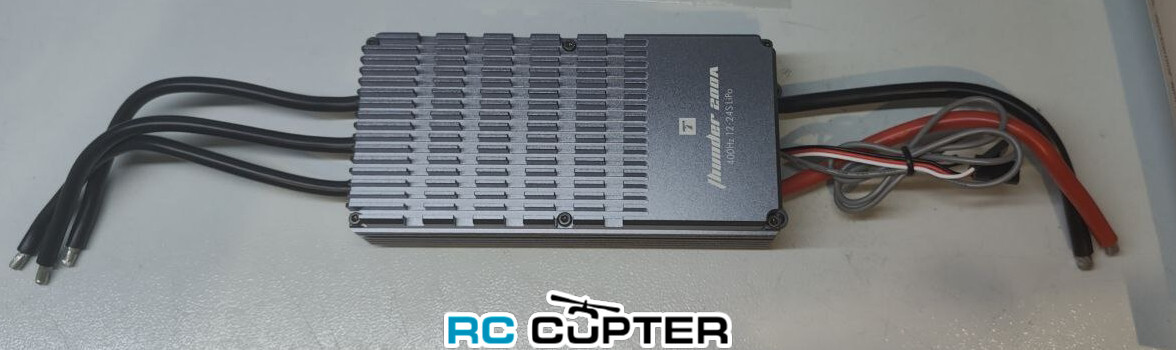

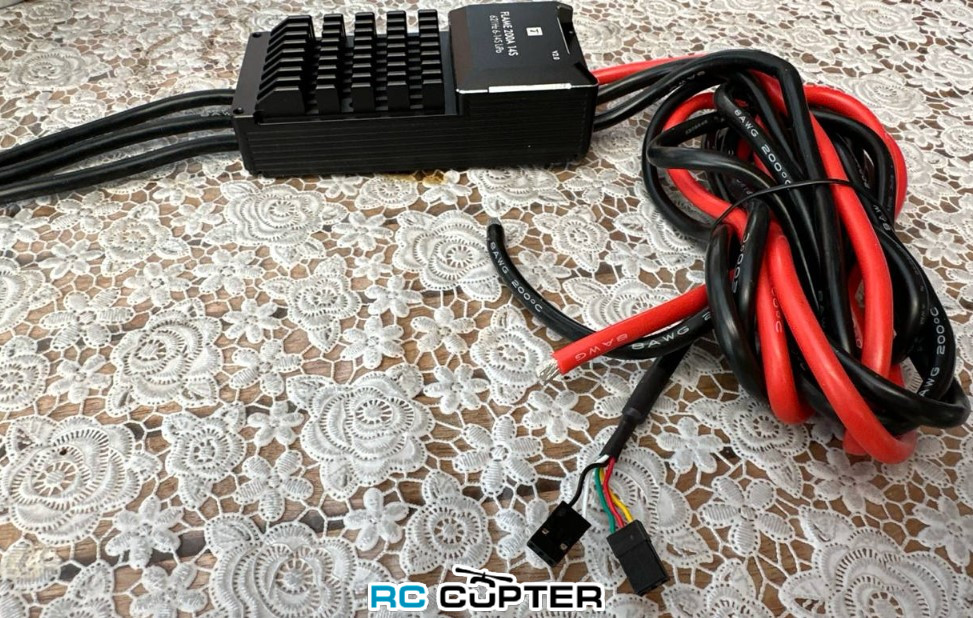

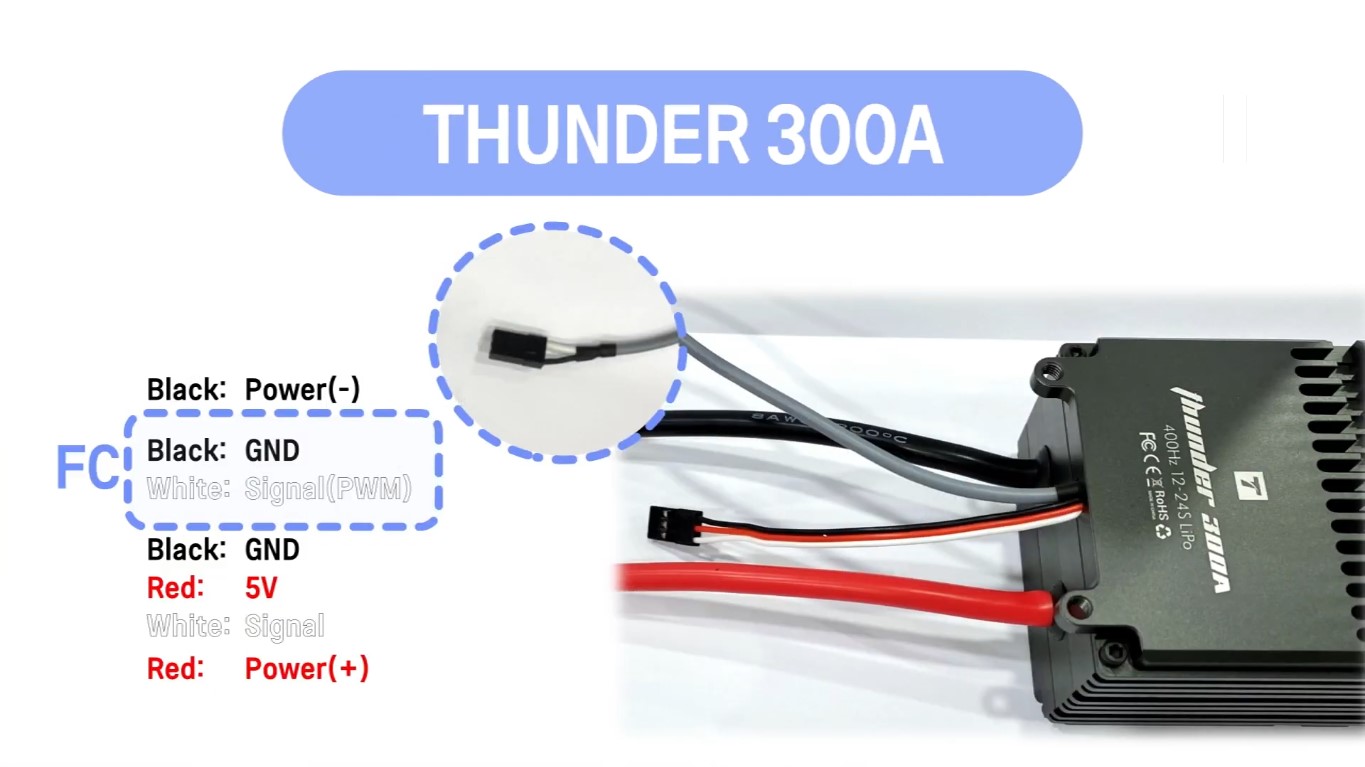

14.1 T-Motor ESC THUNDER 300A

T-Motor ESC THUNDER 300A _.jpg



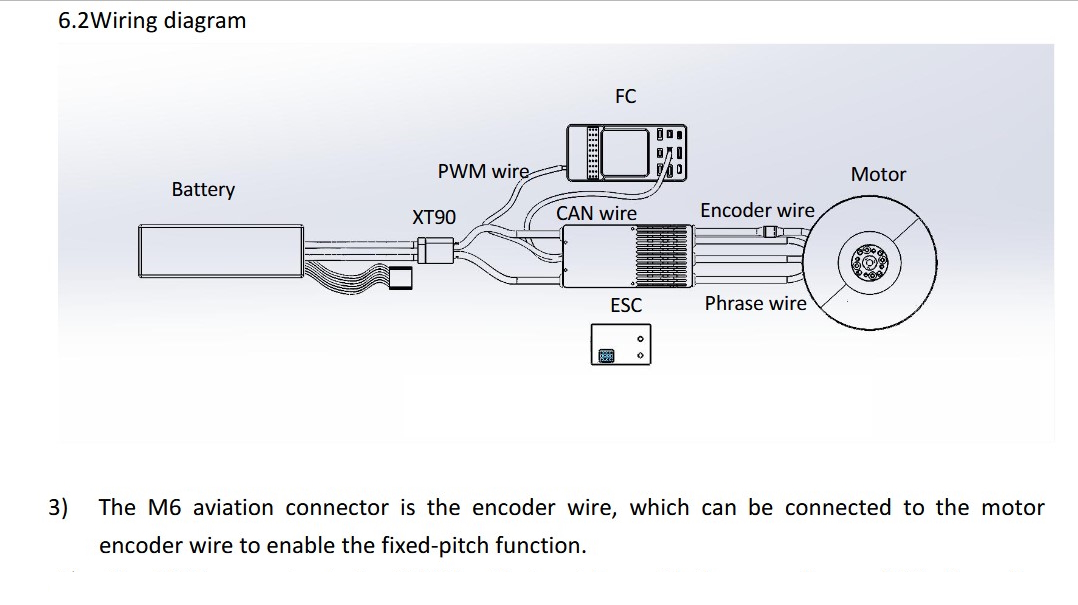

  14.2 T-Motor ESC THUNDER 300A (CAN версия)



PWM throttle calibration (Калибровка тяги ШИМ)

When ESC power on the throttle at the maximum will start the throttle correction, sound is 123-3-3-3, after a few seconds the throttle set to the minimum value, waiting for the end of the music is complete correction.

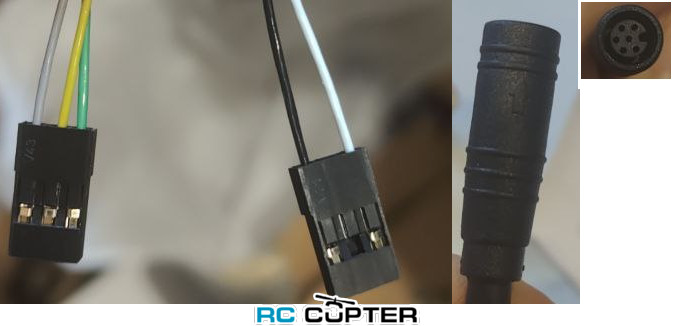

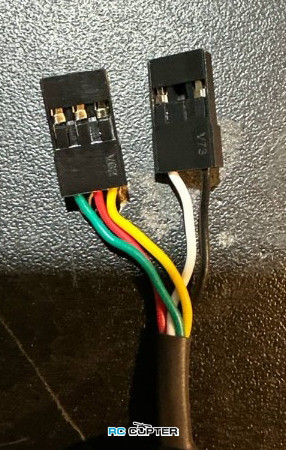

Signal line definition (Обозначение сигнальных линий)

  •     BLACK=》PWM_GND
  •     WHITE=》PWM
  •     GREEN=》CAN_L
  •     YELLOW=》CAN_H
  •     GREY=》CAN_GN
  • 6-ти пиновый разъем нужен для мотора с функцией locking prop

Data output (Вывод данных)

The factory default uses PWM. For details about how to use CAN, see《THUNDER ESC-CAN Series ESC Signal Mode Switching Description》. The 3-wire CAN is used for data output, and the baud rate is 1 MB.

For the packet format, refer to 《 Annex 2-THUNDER-CAN Protocol 1.2(210408) 》 and 《 Annex 3-TMESC UAVCAN V2.12》
