Что такое литий-полимерный аккумулятор 24S для дронов?

По мере того, как технологии беспилотных летательных аппаратов расширяют границы грузоподъемности и продолжительности полета, системы питания претерпели значительную эволюцию. Переход от стандартных конфигураций 6S (22,2 В) и 12S (44,4 В) к 24S (88,8 В) представляет собой новый рубеж для тяжелых промышленных платформ. В этой статье рассматриваются техническая архитектура, эксплуатационные преимущества и протоколы безопасности литий-полимерных аккумуляторных систем 24S.

Что означает «24S» в литий-полимерном аккумуляторе?

Буква «S» в литий-полимерном аккумуляторе означает последовательное соединение. Аккумулятор 24S состоит из 24 отдельных литий-полимерных элементов, соединенных последовательно, поэтому напряжение каждого элемента суммируется.

Номинальное напряжение стандартного литий-полимерного элемента составляет около 3,7 В.
Таким образом:
Номинальное напряжение 24S = 24 × 3,7 В = 88,8 В
При полной зарядке до 4,2 В на ячейку:
Напряжение полной зарядки 24S = 24 × 4,2 В = 100,8 В

Если в батарее используется литий-ионная высоковольтная химия (LiHV), напряжение полной зарядки может быть выше в зависимости от указанного производителем предела напряжения ячейки. Компания Tattu предлагает литий-полимерную батарею 24S с номинальным напряжением 3,8 В на ячейку и общим напряжением 91,2 В. В профессиональных системах БПЛА точное напряжение зарядки всегда должно соответствовать руководству производителя батареи, настройкам BMS и утвержденному профилю зарядного устройства.

Проще говоря, литий-полимерная батарея 24S — это не просто «большая батарея». Это высоковольтная силовая платформа для БПЛА, разработанная для летательных аппаратов, требующих большей мощности двигателя, большей стабильности тока и более высокой эффективности системы.

Какие типы дронов используют литий-полимерные батареи 24S?

Литий-полимерные батареи 24S обычно используются в дронах, где батареи с более низким напряжением создавали бы чрезмерный ток, нагрев, вес кабелей, нагрузку на разъемы или просадки напряжения. Типичные области применения:

• 1. Тяжелые многороторные грузовые дроны

БПЛА, предназначенные для перевозки грузов весом от 50 до 200+ кг для логистики «последней мили», доставки строительных материалов и морских цепочек поставок. Примеры включают платформы, используемые логистическими компаниями в Китае, ОАЭ и Норвегии.

• 2. Дроны для сельскохозяйственного опрыскивания

Крупные сельскохозяйственные БПЛА с системами полезной нагрузки объемом 50 л, 70 л или даже больше выигрывают от использования высоковольтных батарей, поскольку двигательная установка должна поддерживать стабильную выходную мощность в течение длительных, повторяющихся циклов работы с высоким током.

• 3. Беспилотные летательные аппараты для поисково-спасательных работ и обеспечения общественной безопасности

Платформы с увеличенной продолжительностью полета, оснащенные тепловизионными камерами, прожекторами, громкоговорителями и ретрансляционным оборудованием связи, требующими постоянной высокой мощности.

• 4. Беспилотники для инспекции и реагирования на чрезвычайные ситуации

Промышленные инспекционные беспилотники могут нести лидары, оптические камеры с зумом, тепловизионные камеры, модули связи или другие полезные нагрузки. Аккумулятор 24S может обеспечить необходимый запас энергии для стабильного полета при ветре, на большой высоте или в течение длительных миссий.

• 5. Крупные беспилотные летательные аппараты с вертикальным взлетом и посадкой (VTOL) и беспилотные платформы типа eVTOL

Некоторые беспилотники с вертикальным взлетом и посадкой и гибридные беспилотники с неподвижным крылом используют высоковольтные аккумуляторные системы для обеспечения вертикального взлета, перехода, крейсерского полета и посадки. В этих платформах высокое напряжение может снизить токовую нагрузку во время наиболее энергоемких фаз полета.

Почему в больших дронах используются 24-вольтовые аккумуляторные системы?

Ответ кроется в фундаментальных принципах электрофизики. Мощность равна напряжению, умноженному на ток (P = V × I). Чтобы подать, скажем, 20 000 ватт на двигатели дрона, можно использовать либо низкое напряжение с огромным током, либо высокое напряжение с управляемым током.

При напряжении 24 В для подачи 20 кВт потребуется 833 ампера — кабели диаметром с большой палец, колоссальные потери при переключении регулятора скорости и катастрофическое выделение тепла. При напряжении 88,8 В (24S) для тех же 20 кВт требуется всего около 225 ампер — показатель, управляемый стандартными высококачественными жгутами проводов.

Более высокое напряжение означает меньший ток при той же выходной мощности. Меньший ток означает более тонкую и легкую проводку, меньшее сопротивление тепловыделению, меньшие разъемы и гораздо большую общую эффективность системы.

Помимо физических преимуществ, большие дроны также выигрывают от:

Совместимости с промышленными системами двигателей/регуляторов скорости — Высоковольтные двигатели, оптимизированные для больших пропеллеров (>24 дюймов), рассчитаны на входное напряжение 12S–24S, обеспечивая пиковый крутящий момент при более низких оборотах для повышения аэродинамической эффективности.

Резервирования на уровне батарейного блока — Одна большая интеллектуальная батарея 24S со встроенной системой управления батареей (BMS) более удобна в управлении, чем множество меньших батарей, что снижает количество точек подключения и вероятность отказов.

Соотношения веса и энергии — Высоковольтные батареи позволяют достичь более высокой плотности энергии на системном уровне, поскольку меньше массы тратится на тяжелые медные межсоединения и избыточные тепловые магистрали.

Почему стоит перейти на 24S LiPo вместо использования нескольких 12S батарей, соединенных параллельно?

Многие производители дронов пытаются увеличить емкость, используя несколько 12S батарей, соединенных параллельно. Это может сработать для некоторых платформ, но не всегда является лучшим решением для тяжелых или промышленных БПЛА.

Параллельная система 12S увеличивает емкость и токовую мощность, но напряжение остается на уровне 12S. Это означает, что двигательной системе по-прежнему требуется очень большой ток для обеспечения высокой мощности. В отличие от этого, система 24S увеличивает напряжение, позволяя дрону обеспечивать ту же мощность при меньшем токе.

Параллельная система 12S

Две или более батарей 12S, соединенных параллельно, могут увеличить общую емкость и доступный ток, но напряжение системы остается около 44,4 В номинальным. Для больших дронов это все еще может привести к чрезмерному потреблению тока, большим потерям в кабелях, большему выделению тепла, более толстой проводке и большей нагрузке на разъемы, регуляторы скорости и саму батарею.

Система 24S

Аккумуляторная батарея 24S удваивает напряжение по сравнению с 12S. При той же выходной мощности значительно снижается потребление тока. Это помогает повысить эффективность силовой установки, уменьшить просадки напряжения и более эффективно поддерживать более крупные двигатели и пропеллеры.

Для дронов с полезной нагрузкой 200 кг может потребоваться даже несколько аккумуляторных батарей 24S. Важно также отметить, что для очень больших БПЛА, особенно платформ, рассчитанных на полезную нагрузку 100–200 кг, одной батареи 24S может быть недостаточно для обеспечения достаточной суммарной энергии, тока разряда или продолжительности полета.

В таких случаях правильным решением может быть высоковольтная архитектура 24S в сочетании с несколькими параллельно соединенными аккумуляторными батареями 24S. Такой подход поддерживает напряжение системы на эффективном уровне 24S, одновременно увеличивая общую емкость, доступный ток разряда и продолжительность полета.

Как система 24S повышает общую эффективность полета?

Эффективность в системах 24S достигается за счет снижения тепловых потерь. Согласно закону Джоуля, мощность, теряемая в виде тепла в проводнике, пропорциональна квадрату тока (I):

Тепловые потери = Ток² × Сопротивление

Удвоение напряжения с 12S до 24S приводит к уменьшению вдвое тока, необходимого для создания той же тяги. Поскольку ток возводится в квадрат в формуле потерь, уменьшение тока вдвое снижает тепловые потери на 75%.

Кроме того, меньший ток позволяет:

1. Использовать более тонкую проводку: Значительная экономия веса на тяжелых рамах.

2. Использовать более компактные/легкие регуляторы скорости: Электронные регуляторы скорости могут быть более компактными, работая с той же общей мощностью.

3. Увеличить срок службы компонентов: Двигатели и разъемы остаются более холодными, что снижает риск термической деградации в течение сотен циклов.

Как осуществляется балансировка и мониторинг этих литий-полимерных батарей 24S во время полета?

Балансировка элементов в последовательной цепочке из 24 ячеек не является необязательной — она критически важна для выполнения задачи. Даже дисбаланс в 50 мВ между ячейкой с самым высоким и самым низким напряжением, если его не устранить в течение многих циклов зарядки/разрядки, может привести к деградации ячеек, потере емкости и, в конечном итоге, к тепловому разгону.

Современные интеллектуальные батареи 24S решают эту проблему с помощью многоуровневого подхода:

Пассивная балансировка ячеек — Во время зарядки резисторная сеть снижает напряжение в ячейках с более высоким зарядом, в то время как ячейки с более низким зарядом продолжают заряжаться. Более медленный, но термобезопасный метод; широко используется.

Активная балансировка ячеек (в современных батареях) — Заряд передается от ячеек с высоким напряжением к ячейкам с низким напряжением с помощью цепей на основе индукторов или конденсаторов. Более эффективный, быстрый и предпочтительный метод в профессиональных приложениях с высокой частотой циклов зарядки/разрядки.

Индивидуальный мониторинг напряжения ячеек — Система управления батареей (BMS) независимо измеряет напряжение каждой из 24 ячеек, как правило, с частотой 10–100 Гц. Данные о напряжении передаются на контроллер полета через DroneCAN или RS485.

Какую роль играет BMS в высоковольтной конфигурации?

Защита от перенапряжения (OVP) — отключает аккумулятор, если напряжение какой-либо ячейки превышает 4,25–4,30 В, предотвращая разложение электролита и образование газов.

Защита от перегрузки по току (OCP) — контролирует основной токовый шунт аккумулятора. Если ток разряда превышает расчетный предел (который для больших аккумуляторов может составлять 500–1000 А в пике), BMS размыкает MOSFET-переключатель в течение микросекунд.

Тепловая защита — встроенные в блок ячеек датчики температуры отключают питание, если аккумулятор превышает рабочие температурные пределы, обычно 60°C для разряда.

Отслеживание состояния работоспособности (SoH) — BMS регистрирует количество циклов, суммарную отданную энергию и сравнивает емкость с исходными характеристиками. Она может отмечать аккумуляторы, деградировавшие ниже заданного оператором порога (например, 80% от номинальной емкости).

Связь и интеграция — Усовершенствованные блоки BMS передают данные по протоколам DroneCAN (стандартный протокол в автомобильных системах), RS485 или собственным протоколам, обеспечивая глубокую интеграцию с программным обеспечением автопилота, таким как ArduPilot, PX4 или контроллерами полета от конкретных производителей.

Как выбрать подходящую 24-вольтовую батарею для дрона?

Выбор 24-вольтового аккумулятора предполагает баланс пяти основных параметров с учетом специфических требований вашего летательного аппарата:

Как безопасно зарядить интеллектуальный литий-полимерный аккумулятор 24S?

Для безопасной зарядки интеллектуального литий-полимерного аккумулятора 24S необходимо использовать правильное зарядное устройство, правильный профиль зарядки, правильные условия окружающей среды и правильную процедуру эксплуатации.

• Используйте только зарядное устройство, одобренное для напряжения и химического состава аккумулятора.

Зарядное устройство для литий-полимерных аккумуляторов 24S должно поддерживать правильное напряжение полной зарядки, зарядный ток, связь с BMS и интерфейс разъема.

• Убедитесь, что аккумулятор не поврежден.

Не заряжайте аккумулятор, который вздулся, прокололся, перегрелся, намок, имеет физические повреждения или показывает аномальное напряжение.

• Проверьте состояние разъемов.

Высоковольтные разъемы должны быть чистыми, сухими, неповрежденными и полностью вставленными.

• Заряжайте в безопасном месте.

Используйте негорючую поверхность, держите аккумулятор подальше от легковоспламеняющихся материалов и избегайте зарядки под прямыми солнечными лучами или в закрытых помещениях с высокой температурой.

• Контролируйте температуру.

Не заряжайте быстро аккумулятор, который слишком нагрелся после полета. Некоторые интеллектуальные батареи и зарядные устройства могут определять температуру и автоматически задерживать зарядку, но операторам все равно следует следовать инструкции.

• Используйте правильный зарядный ток.

Не превышайте рекомендованную производителем скорость заряда (C-rate). Быстрая зарядка может сэкономить время, но она увеличивает тепловую нагрузку и износ, если батарея не рассчитана на нее.

• Позвольте системе управления батареей (BMS) и зарядному устройству взаимодействовать.

Интеллектуальные системы 24S наиболее безопасны, когда зарядное устройство может считывать данные о батарее и автоматически применять правильную логику зарядки.

Как безопасно хранить 24S аккумуляторы для дронов?

Неправильное хранение — одна из основных причин преждевременного выхода из строя литий-полимерных аккумуляторов. Высоковольтные батареи особенно чувствительны, поскольку большее количество элементов многократно усиливает последствия неправильного хранения.

Храните при напряжении хранения (3,8–3,85 В на элемент) — для 24S батареи это соответствует 91,2–92,4 В. Большинство интеллектуальных зарядных устройств имеют режим «зарядки во время хранения». Никогда не храните полностью заряженные или полностью разряженные батареи.

Температура: от 10°C до 25°C — литий-полимерные элементы быстро деградируют при хранении в тепле.

Низкая влажность — проникновение влаги через уплотнения вызывает коррозию балансировочных разъемов и клемм элементов. Целевая относительная влажность должна быть ниже 60%.

Поддерживайте заряд во время хранения каждые 3 месяца — саморазряд (примерно 1–2% в месяц для качественных элементов) означает, что хранящийся аккумулятор со временем опускается ниже оптимального напряжения хранения.

Хранить в огнеупорном контейнере — Даже при напряжении хранения многокиловатт-часовой аккумуляторный блок требует металлического корпуса или огнеупорного мешка.

Каковы логистические ограничения при транспортировке?

Аккумуляторы 24S классифицируются как грузы класса 9 из-за высокого содержания энергии (часто превышающего 1000 Вт·ч на блок).

Правила 1ATA (2026): Для авиаперевозок батареи должны иметь уровень заряда (SoC) не выше 30%.

Сертификация: Для законной перевозки блоки должны пройти испытания UN38.3.

Упаковка: Требуются прочные двухслойные коробки с непроводящей прокладкой. Для больших блоков 24S обычно требуется маркировка «Только для грузовых самолетов» (CAO).

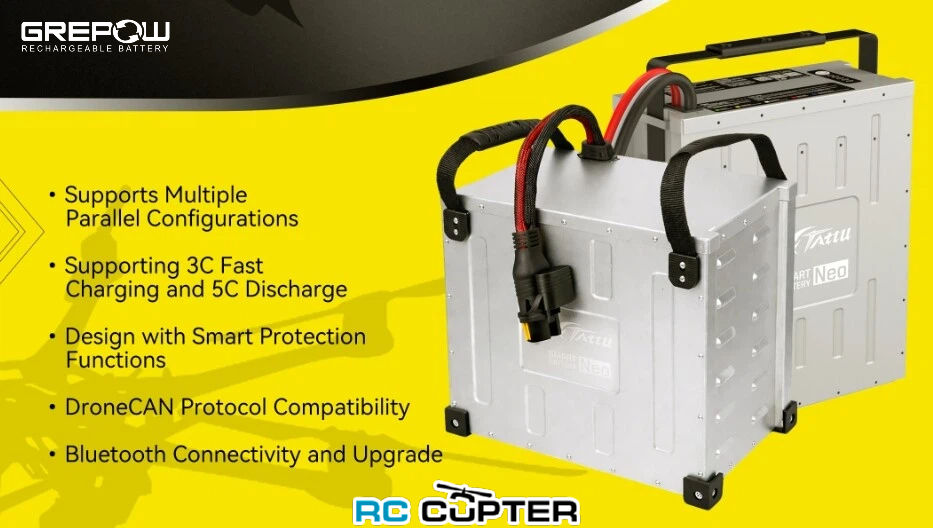

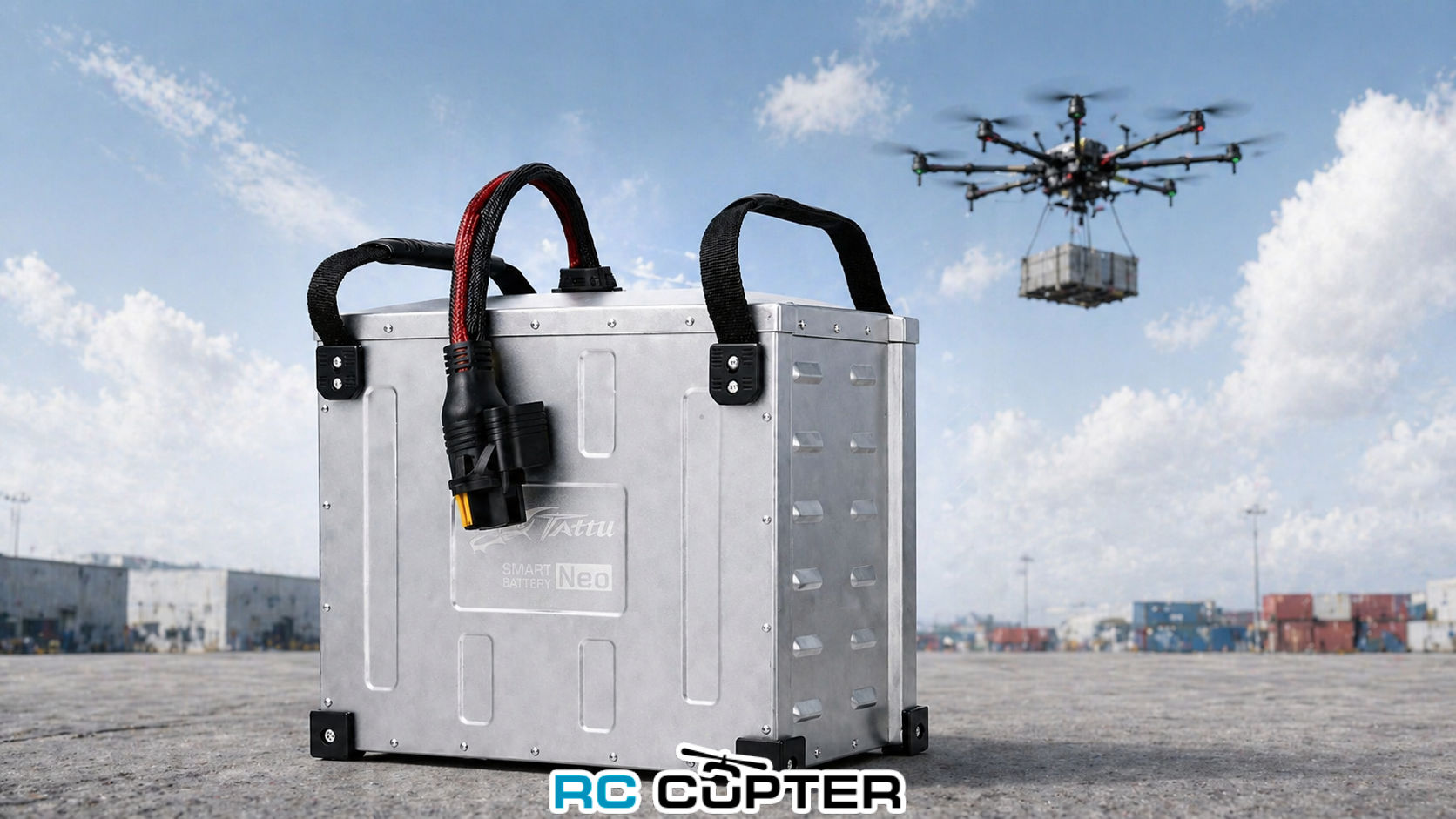

Решения Tattu 24S LiPo для дронов

Компания Tattu, один из ведущих производителей профессиональных аккумуляторов для дронов, зарекомендовала себя как производитель высоковольтных и высокоемких батарей, разработанных для сложных коммерческих и промышленных применений БПЛА. Линейка продукции 24S удовлетворяет весь спектр потребностей в питании крупных дронов.

Заключение

24S LiPo-аккумулятор лучше всего понимать как высоковольтную систему питания для больших профессиональных дронов. По сравнению с низковольтными аккумуляторными системами, архитектура 24S позволяет снизить ток, уменьшить тепловые потери, повысить стабильность напряжения, поддерживать более мощные двигатели и повысить общую эффективность движения. Однако системы 24S также требуют более тщательной инженерной проработки. Аккумулятор, регулятор скорости (ESC), двигатель, разъем, зарядное устройство, система управления батареей (BMS), проводка, система охлаждения, конструкция летательного аппарата и логистические процессы — все это должно быть спроектировано с учетом работы при высоком напряжении. Компания Grepow предлагает мощные аккумуляторы для дронов с высокой удельной энергией, от 12S до 24S, идеально подходящие для логистических БПЛА с полезной нагрузкой от 50 кг до 300 кг. Если у вас есть какие-либо вопросы или потребности, пожалуйста, свяжитесь с нами по адресу sales@rccopter.ru

Часто задаваемые вопросы

• 1. Что такое 24S LiPo-аккумулятор для дронов?

Литий-полимерный аккумулятор 24S — это высоковольтная система питания для дронов большой грузоподъемности, обеспечивающая большую эффективность и мощность.

• 2. Какие дроны используют литий-полимерные аккумуляторы 24S?

Системы литий-полимерных аккумуляторов 24S используются в дронах для перевозки тяжелых грузов, крупных сельскохозяйственных дронах и промышленных дронах с длительным временем работы.

• 3. Почему стоит выбрать литий-полимерный аккумулятор 24S?

Он обеспечивает высокую мощность при меньшем токе, снижая нагрев и вес для более эффективной работы дрона.

• 4. Как безопасно заряжать литий-полимерный аккумулятор 24S?

Используйте совместимое интеллектуальное зарядное устройство, следите за температурой и соблюдайте протоколы связи BMS.

• 5. Как правильно хранить литий-полимерный аккумулятор 24S?

Храните при напряжении 3,8 В на ячейку в прохладном, сухом месте внутри огнеупорного контейнера.
