Как выбрать пропеллеры для самолетов вертикального взлета и посадки (VTOL)?

Выбор оптимальных пропеллеров для самолетов с вертикальным взлетом и посадкой (VTOL) требует балансирования противоречивых требований в различных режимах полета. В отличие от обычных самолетов, оптимизированных для однофазного полета, платформы VTOL должны эффективно работать в режимах зависания, перехода и крейсерского полета с принципиально разными аэродинамическими требованиями. В этом руководстве представлена практическая, ориентированная на инженерию методология выбора пропеллеров для распространенных архитектур VTOL.

Определение миссии и архитектуры

Классификация архитектуры VTOL

Современные платформы VTOL обычно используют три основные конфигурации. Системы Lift + Cruise используют специальные пропеллеры для вертикального подъема для зависания и отдельные пропеллеры для проталкивания/тяги для полета вперед. Конструкции с наклонными роторами вращают одни и те же пропеллеры между вертикальным и горизонтальным положениями. Конфигурации VTOL с несколькими роторами расширяют традиционные конструкции квадрокоптеров за счет дополнительной тяги вперед.

Специализация пропеллеров

В архитектурах Lift + Cruise пропеллеры подъема оптимизированы для создания статической тяги и эффективности на низких скоростях во время зависания и переходных фаз. Они обычно имеют больший диаметр и меньший угол наклона. Пропеллеры крейсерского (Cruise) полета приоритезируют эффективность прямолинейного полета и высокую скорость, используя более высокие коэффициенты наклона и меньший диаметр, оптимизированные для поступательного полета.

Анализ факторов, определяющих миссию

К критическим параметрам относятся максимальная взлетная масса (MTOW), грузоподъемность, эксплуатационная высота, ограничения по шуму и требования к дальности полета. Типовые проекты в отрасли Lift+Cruise демонстрируют типичные конфликты параметров: 8 пропеллеров подъема обеспечивают вертикальную тягу, а 1 маршевый пропеллер обеспечивает эффективность крейсерского полета в весовом классе 6000 фунтов (1 828,8 метров).

Обоснование разделения конструкции

Конфликты параметров между оптимизацией подъемной силы и крейсерской скорости делают разделение функций основным подходом в практическом проектировании VTOL. Попытки оптимизировать одиночные пропеллеры для обоих режимов обычно приводят к ухудшению характеристик на всех этапах полета.

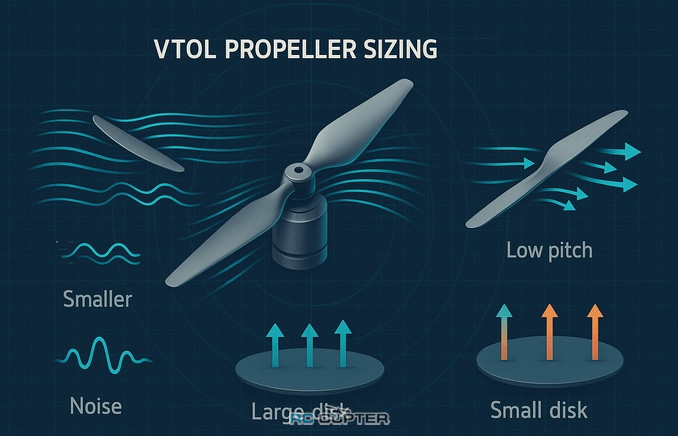

10-минутные правила для диаметра / шага / нагрузки на диск

Связь между диаметром и эффективностью

Пропеллеры большего диаметра, работающие на более низких оборотах, как правило, достигают более высокой эффективности и снижают уровень шума. Однако ограничения по пространству, требования к противовращению и соосные конфигурации могут ограничивать выбор диаметра. Нагрузка на диск (тяга, деленная на площадь диска пропеллера) напрямую влияет на требования к мощности в режиме зависания — более низкая нагрузка на диск снижает потребление энергии, но требует использования пропеллеров большего размера.

Рекомендации по выбору шага

Шаг представляет собой теоретическое расстояние продвижения за один оборот в спокойном воздухе. Для крейсерских пропеллеров оптимизируйте на основе коэффициента продвижения J=V/(nD), чтобы поддерживать секции лопастей под эффективными углами атаки (обычно 2-5° для работы с высоким L/D). Чрезмерный шаг вызывает срыв лопастей и перегрузку двигателя, а недостаточный шаг ограничивает создание тяги и снижает эффективность.

Практические правила определения размера

Для первоначального определения размера: нагрузка на диск в режиме зависания должна составлять 3,5-12 фунтов/кв. фут для оптимизации эффективности и шума, 12-20 фунтов/кв. фут для более компактных конструкций, требующих более высокой плотности мощности. Скорость на конце лопасти должна составлять примерно 550 футов/с (лучшая отраслевая практика) для соблюдения городских ограничений по шуму; 0,7 Маха соответствует 781 футу/с на уровне моря, что обычно превышает целевые показатели оптимизации шума.

Материалы и количество лопастей

Стратегия выбора материалов

Композитные материалы из полимера и углеродного волокна обеспечивают баланс прочности, веса и стоимости для пропеллеров, предназначенных для подъема тяжелых грузов. Эти гибридные материалы обеспечивают достаточную жесткость, сохраняя при этом ремонтопригодность и экономическую эффективность. Конструкция из углеродного волокна обеспечивает более высокую жесткость и меньший вес, но демонстрирует более низкую ударопрочность и пластичность по сравнению с гибридными композитными материалами, особенно в условиях удара на низкой скорости.

Компромиссы по количеству лопастей

Дополнительные лопасти могут увеличить нагрузку на диск при ограниченном диаметре и могут помочь уменьшить определенные частоты тонального шума за счет лучшего распределения нагрузки. Двухлопастные конфигурации максимально повышают эффективность для применений, требующих выносливости. Трехлопастные и более лопастные конструкции улучшают плотность тяги и отклик, но требуют тщательной проработки конструкции для оптимизации эффективности и шумовых характеристик.

Соображения по поводу складных пропеллеров

Складные пропеллеры значительно снижают сопротивление при крейсерском полете, когда они не генерируют тягу, как показано в передовых аэрокосмических исследованиях по разработке складных пропеллеров. К критическим соображениям относятся совместимость ступицы, надежность механизма складывания в различных условиях окружающей среды (температура, вибрация) и требования к техническому обслуживанию шарнирных механизмов и систем крепления.

Интерфейсы и совместимость

Требования к системе крепления

Проверьте диаметр отверстия ступицы, расположение болтов, интерфейсы крепления вала и совместимость T-образного переходника. Системы спиннера и ступицы должны поддерживать как правое (CW), так и левое (CCW) вращение для сбалансированного управления крутящим моментом.

Критические моменты установки

Правильные характеристики крутящего момента, применение резьбы с обратным шагом и требования к фиксатору резьбы предотвращают катастрофическую потерю пропеллера. Динамическая балансировка становится критически важной при работе на высоких оборотах. Противовращающиеся и соосные установки требуют точного сопряжения CW/CCW и тщательного управления зазорами.

Проверка переходного полета

Инженерные изменения требуют комплексной проверки переходных процессов: испытания на стенде → проверка в режиме зависания → переходная фаза → проверка в режиме крейсерского полета. На каждой фазе проверяются различные параметры производительности и выявляются потенциальные режимы отказа.

Выбор по применению

Применение многороторных самолетов VTOL

Раздельные конфигурации подъемных и крейсерских пропеллеров обеспечивают максимальную оптимизацию характеристик на каждом этапе полета. Подъемные пропеллеры обеспечивают максимальную эффективность вертикальной тяги при умеренных углах наклона, а крейсерские пропеллеры имеют более высокий угол наклона для обеспечения эффективности полета вперед. Такая конструкция подходит для логистических доставок, аэрофотосъемки и инспекционных миссий, требующих увеличенной дальности полета.

Системы с наклонными роторами/крыльями

Одиночные наборы пропеллеров, которые вращаются между вертикальным и горизонтальным положениями, требуют компромиссных конструкций, обеспечивающих баланс между характеристиками зависания и крейсерского полета. Пропеллер должен обеспечивать достаточную вертикальную тягу, сохраняя при этом разумную эффективность полета вперед. Наилучшим образом подходит для небольших платформ, где механическая сложность приемлема для оптимизации пространства для полезной нагрузки.

Операции с тяжелыми грузами VTOL

Требования к большой полезной нагрузке требуют максимального статического тягового усилия с акцентом на низкую нагрузку на диск для обеспечения энергоэффективности. Пропеллеры обычно имеют больший диаметр и умеренный угол наклона для минимизации энергопотребления во время фаз зависания. Применения включают грузовые перевозки, строительную поддержку и промышленные миссии по перевозке тяжелых грузов.

Длительные разведывательные миссии

Оптимизация эффективности на всех этапах полета позволяет максимально увеличить продолжительность миссии и площадь покрытия. При выборе пропеллера основное внимание уделяется низкому энергопотреблению при сбалансированной тяге и крейсерских характеристиках. Двухлопастные конфигурации минимизируют сопротивление и максимально увеличивают срок службы батареи для картографирования, наблюдения и мониторинга окружающей среды.

Требования к городским/низкошумным системам

Снижение шума имеет приоритет над максимальной производительностью, что требует более низких скоростей на конце лопастей и тщательной конструкции лопастей. Пропеллеры имеют умеренные размеры с оптимизированной формой лопастей, чтобы минимизировать акустическую сигнатуру при сохранении достаточной тяги. Это необходимо для городской воздушной мобильности, аварийных служб и коммерческих операций, чувствительных к шуму.

Примеры конфигураций

Вариант A: 5–8 кг MTOW Logistics Scout (4 подъемных + 1 крейсерский)

Обзор конфигурации: четыре подъемных пропеллера обеспечивают общую тягу 12–15 кг (минимальное соотношение тяги к весу 2:1 для управления), один толкающий пропеллер обеспечивает крейсерскую эффективность.

Выбор пропеллеров: подъемные пропеллеры диаметром и шагом примерно 22×7,4, крейсерский пропеллер 16× 12 для эффективности полета вперед. [Предположение → подтвердить с помощью стендовых испытаний: потребление тока, тепловые запасы, шумовые характеристики].

Логика определения размера: целевая нагрузка на диск 10 фунтов/кв. фут для подъемных пропеллеров обеспечивает эффективную способность зависания. Для пропеллеров 22 дюйма с целевой скоростью на конце 550 футов/с оптимальная работа достигается при 5700-6000 об/мин. Более высокая частота вращения увеличивает шум и потребляемую мощность. Токовая мощность ESC требует 20-30% запаса по сравнению с рассчитанным пиковым потреблением тока.

Протокол подтверждения: стендовые испытания подтверждают потребление тока и тепловые характеристики. Переходные испытания проверяют управляемость при переходе от зависания к поступательному полету. Подтверждение крейсерской скорости подтверждает целевые показатели эффективности и требования к выносливости.

Снижение рисков: мониторинг условий сваливания при агрессивных переходах. Терморегулирование предотвращает перегрев двигателя при длительных операциях зависания. Ограничения крутящего момента предотвращают повреждение трансмиссии в условиях высокой нагрузки.

Package B: 10-15 kg Mapping at ~3,000 m Altitude

High-Altitude Considerations: Air density at 3,000 meters is approximately 74% of sea level, requiring 30-40% increase in propeller capability (larger diameter, higher RPM, or increased power) for equivalent thrust performance. Larger diameter, lower RPM propellers help maintain efficiency in reduced density conditions.

Propeller Specifications: Lift propellers scale to 26-30" × 8-10" to compensate for altitude performance degradation. [Reference → validate with high-altitude performance data for specific motor combinations].

Power System Scaling: Battery capacity increases 20-25% to maintain endurance targets. ESC thermal derating accounts for reduced cooling effectiveness at altitude. Motor efficiency curves shift due to reduced air density cooling.

Mission Profile Optimization: Extended cruise phases at altitude favor higher-pitch cruise propellers. Climb rate limitations may require mission profile adjustments to prevent thermal overload during ascent phases.

Package C: 20-30 kg Industrial Inspection (Long Cruise)

Heavy-Lift Requirements: Total thrust capacity targets 50-60 kg (minimum 2:1 thrust-to-weight ratio) for adequate control margins during gusty conditions and payload variations.

Propeller Configuration: Lift propellers 30" × 12" or 34" × 13.6" class for maximum static thrust generation. Low-RPM, large-diameter cruise propeller optimizes for long-duration forward flight. [Validate with structural load analysis and motor torque specifications].

Structural Considerations: Frame stiffness becomes critical with large-diameter propellers. Landing gear clearance must accommodate propeller ground clearance requirements. Transportation constraints may necessitate folding propeller designs.

Safety Systems: Redundant motor systems for critical lift propellers. Emergency landing protocols account for single-propeller failure scenarios. Maintenance scheduling addresses higher wear rates from extended operation cycles.

Common Pitfalls and How to Avoid

Over-Propping Consequences

Excessive propeller size causes over-current conditions, brownout situations, and thermal runaway in motors and ESCs. Validate current consumption across full throttle range during bench testing before flight operations.

Interface Mismatches

Incorrect hub bore, bolt patterns, or shaft interfaces cause catastrophic failures. Maintain detailed compatibility matrices for motor-propeller combinations. Verify CW/CCW pairing prevents control reversal and torque imbalance.

Clearance and Dynamic Issues

Insufficient clearance between propellers and frame structures, boom assemblies, or landing gear causes damage during transition maneuvers. Transition dynamics may cause temporary propeller deflection requiring additional clearance margins.

Balance and Vibration Problems

Under-balanced propellers create vibration affecting IMU accuracy and structural integrity. Dynamic balancing becomes critical for large-diameter, high-RPM applications. Mismatched propeller pairs in coaxial configurations amplify vibration issues.

Key Design Formulas

Essential Calculations for VTOL Propeller Selection:

• Disk Loading: DL = T/A (T = thrust, A = propeller disk area)
• Tip Speed: V_tip = π × D × n / 60 (D = diameter in ft, n = RPM)
• Advance Ratio: J = V/(n × D) (V = flight speed)

Example: For a 22" propeller targeting 550 ft/s tip speed: n = 550 × 60 / (π × 1.83) ≈ 5,730 RPM

VTOL Propeller Selection Checklist

• Define architecture and MTOW requirements; calculate thrust margins for hover and climb phases (minimum 2:1 thrust-to-weight ratio)

• Establish cruise power and endurance targets; determine efficiency requirements for mission completion

• Match motor KV × voltage × diameter/pitch combinations; ensure ESC current headroom of 20-30% above peak calculated loads

• Verify hub bore, bolt circle, and shaft compatibility; confirm CW/CCW pairing for balanced torque management

• Check physical clearance from booms, nacelles, and ground contact; target tip speed around 550 ft/s for optimal noise control

• Balance all propellers before installation; apply proper torque specifications and threadlocker according to manufacturer requirements

• Log baseline current and temperature during initial test flights; establish performance monitoring protocols

• For folding designs: verify hub hinge specifications and establish maintenance intervals for mechanical components

• Conduct systematic validation: bench → hover → transition → cruise testing progression with performance documentation

• Establish emergency procedures for propeller failure scenarios and maintenance scheduling based on operational hours and conditions

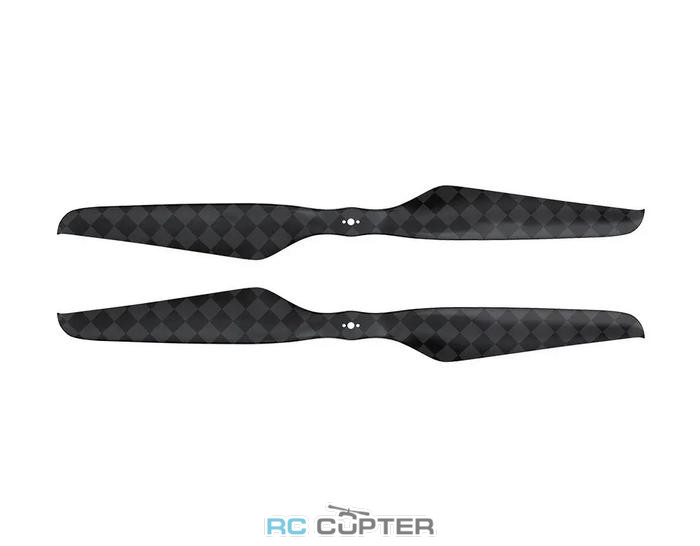

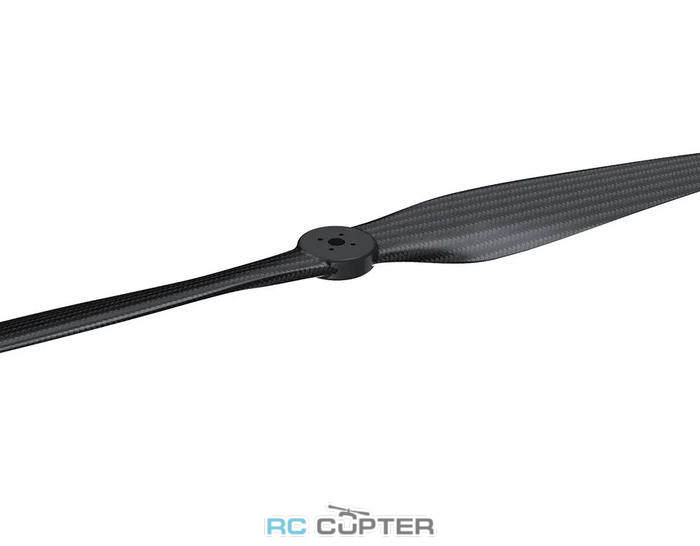

Recommended VTOL Propeller

The following table compares LIGPOWER V Series VTOL propellers to help you select the optimal propeller for your specific application requirements:

All propellers feature Polymer+CF construction and operate from -40℃ to 65℃

The V Series progression provides clear upgrade paths based on thrust requirements. For lightweight surveillance drones, the V187.2 offers excellent efficiency. Medium payload applications benefit from the V227.4 to V3012 range, while heavy-lift industrial missions require the V3413.6 or V40*16 models.

VTOL Propeller Frequently Asked Questions

The following addresses common questions about VTOL propeller selection, installation, and performance optimization:

What makes VTOL propellers different from standard multirotor propellers?

VTOL propellers feature enlarged pitch angles and optimized blade geometry specifically designed for dual-mode flight operations. They provide up to 10% more thrust than comparable multirotor propellers and offer 8% faster response times during critical transition phases. The enhanced blade root construction provides additional safety margins during high-stress vertical operations.

How do I determine the correct propeller size for my VTOL aircraft?

Calculate your aircraft's maximum take-off weight and target thrust-to-weight ratio (typically 2:1 as baseline for adequate control authority and wind resistance). Match this requirement to the recommended thrust range in our product specifications. Consider your motor's power capabilities and ensure the propeller's maximum RPM limits align with your motor's specifications.

Can LIGPOWER V Series propellers operate in extreme temperature conditions?

Yes, all V Series VTOL propellers are rated for operation from -40℃ to 65℃ (propeller body specification), making them suitable for arctic conditions, desert environments, and high-altitude operations. The polymer-carbon fiber composite construction maintains structural integrity across this temperature range. Note: System integration requires verifying motor, ESC, and battery temperature ratings separately.

What is the expected lifespan of VTOL propellers under normal operating conditions?

LIGPOWER V Series propellers are designed for extended operational life under professional use conditions. Lifespan depends on flight hours, operating environment, and maintenance practices. Regular inspection for damage, proper storage, and avoiding over-stress conditions will maximize propeller longevity. Replace propellers showing signs of fatigue, damage, or performance degradation.

How do VTOL propellers affect battery life and flight time?

With proper motor/ESC/operating condition matching, V Series propellers may demonstrate improved thrust-per-amp ratios in hover or cruise segments. Efficiency benefits should be verified through bench testing (thrust-current-RPM curves) and flight testing to confirm actual performance gains for your specific system configuration.

Are special balancing procedures required for VTOL propellers?

V Series propellers are factory-balanced using ISO 1940/ISO 21940 standard methods. Allowable residual unbalance depends on rotational speed and rotor mass. After impact or extended operation, field verification with a propeller balancer is recommended to maintain optimal performance and minimize vibration.

What motor compatibility considerations apply to VTOL propellers?

Ensure your motor's KV rating, power output, and RPM limits are compatible with the propeller specifications. Note: V Series propellers are currently not compatible with T-MOTOR Quick-Attach-Detach adapters (manufacturer specification). Verify hub bore diameter and mounting interfaces before selection. VTOL operations require motors capable of handling variable loads during transition phases.

How do altitude and temperature affect VTOL propeller performance?

While propellers operate within -40℃ to 65℃ temperature range, air density reduction significantly affects performance. At 3,000 meters altitude, air density is approximately 0.91 kg/m³ (versus 1.225 kg/m³ at sea level), increasing hover power requirements and affecting cooling efficiency. High-altitude missions require thrust-current-RPM verification and thermal margin analysis to prevent overheating during extended operations.
