Выбор правильного двигателя для подвеса имеет решающее значение для получения плавных и стабильных съемок или работы в различных областях, таких как фотография, видеосъемка, дроны и промышленное использование. В этом руководстве представлен комплексный пошаговый подход к выбору идеального двигателя для подвеса на основе ключевых факторов, областей применения и передовых методов.

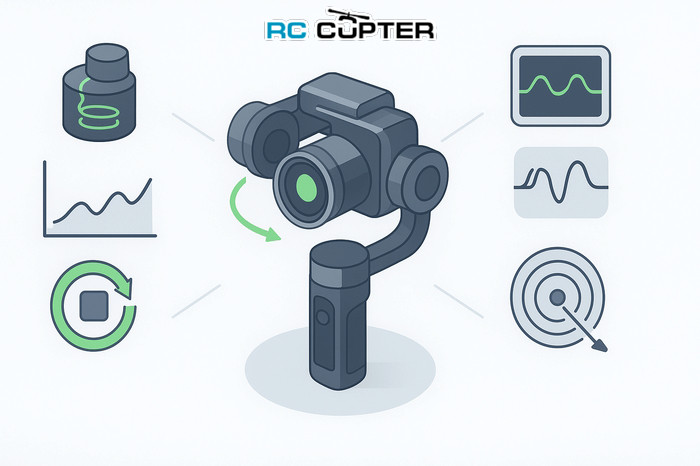

Введение в карданные двигатели и их роль в стабилизации

Карданный двигатель — это электродвигатель, специально разработанный для управления вращением карданов — механических платформ, которые стабилизируют камеры или другое оборудование, противодействуя нежелательным движениям. Эти двигатели активно регулируют углы по нескольким осям, чтобы поддерживать стабильное выравнивание независимо от внешних помех.

В карданной системе двигатели работают, улавливая движение и быстро компенсируя его, что позволяет стабилизировать изображение при съемке с рук, полете дрона или работе роботов. Основными требованиями являются высокая плотность крутящего момента, точность, низкий уровень шума, плавная подача крутящего момента и быстрая реакция, что обеспечивает эффективную стабилизацию.

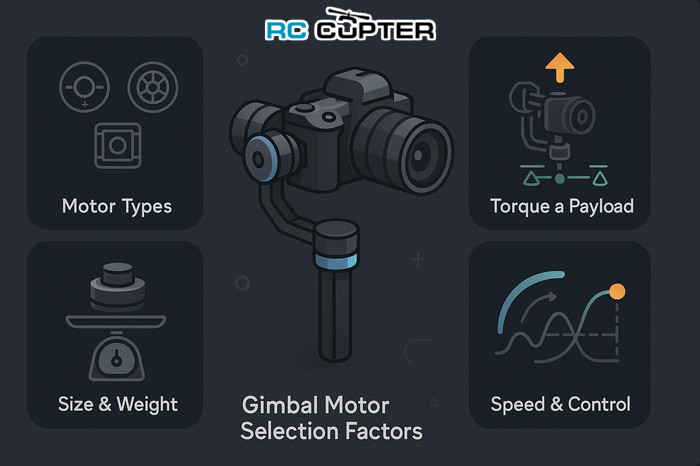

Факторы, которые следует учитывать при выборе карданного двигателя

Тип двигателя. К распространенным типам двигателей для подвесов относятся:

• Щеточный двигатель постоянного тока (BDC)
• Бесщеточный двигатель постоянного тока (BLDC) – наиболее предпочтительный для подвесов
• Синхронный двигатель с постоянными магнитами (PMSM) – компактный, эффективный и точный

Среди них бесщеточные двигатели постоянного тока и синхронные двигатели с постоянными магнитами предпочтительны благодаря плавной работе, более высокой эффективности, меньшим затратам на обслуживание и лучшей плотности крутящего момента.

1. Крутящий момент и грузоподъемность
   Двигатель должен обеспечивать достаточный крутящий момент для поддержки веса камеры или оборудования плюс аксессуары, предотвращая дрейф и дрожание. Для надежной работы всегда выбирайте двигатель, номинальный крутящий момент которого превышает вашу общую грузоподъемность.
2. Размер и вес
   Для подвесов обычно требуются легкие двигатели, чтобы не добавлять лишнего веса. Бескаркасные двигатели или двигатели с прямым приводом помогают снизить вес и увеличить крутящий момент за счет интеграции компонентов двигателя непосредственно в конструкцию подвеса.
3. Скорость и отклик управления
   Двигатели должны обеспечивать плавную работу на низких скоростях для точной настройки стабилизации. Быстрый динамический отклик обеспечивает быструю коррекцию быстрых движений.
4. Точность и типы датчиков
   Использование энкодеров, предпочтительно абсолютных, имеет решающее значение для точного отслеживания положения двигателя и обеспечения точной стабилизации даже во время перебоев в питании.
5. Шум и вибрация
   Бесшумная работа необходима для приложений, чувствительных к видео или аудио. Выбор двигателя с низким моментом зубчатого сцепления и плавной обмоткой снижает уровень шума.
6. Устойчивость к воздействию окружающей среды
   Учитывайте условия эксплуатации — двигатели для дронов или промышленного использования должны выдерживать вибрации, перепады температуры и, возможно, влажность или пыль.

Как подобрать двигатель карданного подвеса для конкретных задач

При проектировании или выборе двигателя для подвесов БПЛА (дронов) безрамные конструкции с синхронными двигателями с постоянными магнитами обеспечивают маневренность и точность при минимальном весе и стоимости. Для профессиональной видеосъемки чрезвычайно важны плавный крутящий момент и бесшумная работа.

Распространенные ошибки, которых следует избегать при выборе двигателя для подвеса

• Недооценка полезной нагрузки: выбор двигателя с недостаточным крутящим моментом приводит к плохой стабилизации и перегрузке двигателя. Всегда учитывайте общий вес, включая объективы и аксессуары.
• Игнорирование пригодности типа двигателя: использование универсальных ESC с двигателями подвеса ухудшает плавность и стабильность на низких скоростях; всегда используйте специальные контроллеры подвеса.
• Пренебрежение факторами окружающей среды: выбор двигателя без надлежащей защиты от воздействия окружающей среды может привести к выходу из строя в суровых условиях.
• Непроверка совместимости: для карданных подвесов камер убедитесь, что двигатель и система карданного подвеса совместимы с размером и весом камеры.
• Игнорирование качества энкодера: плохие или отсутствующие энкодеры ограничивают точность позиционирования и отзывчивость карданного подвеса.

Советы по техническому обслуживанию и передовые методы

• Регулярная очистка: не допускайте попадания пыли и мусора на двигатели, чтобы предотвратить их перегрев и износ.
• Проверка электрических соединений: убедитесь, что все провода и паяные соединения надежно закреплены и не повреждены.
• Контроль температуры двигателя: избегайте длительной работы с нагрузкой, превышающей номинальную, чтобы предотвратить перегрев.
• Техническое обслуживание подшипников: в большинстве двигателей карданных подвесов используются предварительно загруженные/герметичные подшипники, которые не требуют смазки со стороны пользователя. Просто поддерживайте внешнюю чистоту и не допускайте попадания магнитной пыли/частиц.
• Выполняйте калибровку и автонастройку: регулярно калибруйте двигатели с помощью программного обеспечения контроллера карданного подвеса, чтобы поддерживать оптимальную производительность.
• Храните надлежащим образом: при длительном хранении держите двигатели в сухом, незапыленном месте, чтобы предотвратить коррозию.

В этом руководстве обобщены современные знания о двигателях карданных подвесов и их специфических требованиях к применению, что обеспечивает прочную основу для выбора правильного двигателя для достижения оптимальной стабилизации.

Сравнение продуктов с двигателями карданных подвесов

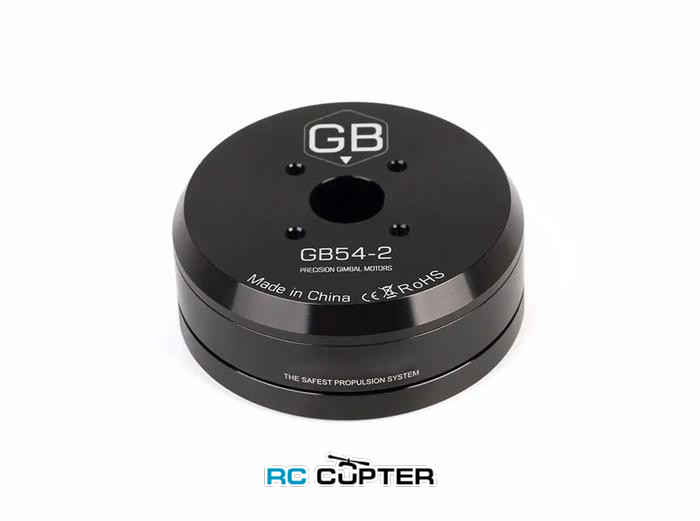

Рекомендации по выбору: выбирайте GB2208 для легких приложений (камеры весом 100–300 г), GB4106 или GB36 для средних нагрузок и GB54 для профессиональных установок с высокой нагрузкой, требующих максимальной стабильности и крутящего момента. Учитывайте свои конкретные требования к нагрузке и рабочему напряжению, чтобы оптимизировать производительность и обеспечить надежную работу в сложных условиях.

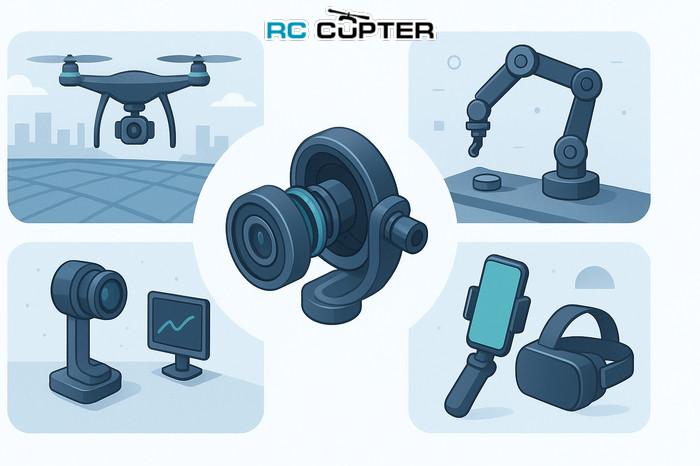

Применение карданных двигателей

Аэрофотосъемка и кинематография

•     Камеры для дронов: карданные двигатели стабилизируют камеры на квадрокоптерах и других беспилотных летательных аппаратах, обеспечивая плавную съемку несмотря на вибрации летательного аппарата и турбулентность ветра.
•     Профессиональное кинопроизводство: большие кинокарданы используют мощные двигатели для поддержки тяжелых камерных установок, обеспечивая плавное управление движением для динамичных съемок.
•     Ручные стабилизаторы: компактные карданные системы позволяют создателям контента снимать стабильное видео во время ходьбы или движения.

Робототехника и автоматизация

•     Легкие платформы для наведения: двигатели с прямым приводом для небольших робототехнических платформ, требующих точного управления направлением
•     Системы PTZ-камер: в высококачественных камерах безопасности используются двигатели с прямым приводом для более плавного панорамирования и наклона
•     Системы точного позиционирования: лабораторные и исследовательские приложения, требующие точного углового позиционирования

Промышленные и научные приложения

•     Оборудование для инспекции: камеры и датчики, установленные на карданных подвесах, инспектируют трубопроводы, мосты и другую инфраструктуру с помощью дронов или роботизированных платформ.
•     Оптические системы: двигатели с прямым приводом для точного наведения и отслеживания в телескопах и лазерных системах.
•     Прецизионные платформы: индивидуальные приложения, требующие плавного и точного углового управления.

Потребительская электроника

•     Экшн-камеры: компактные карданы помогают фотографам-путешественникам снимать стабильные кадры во время активных видов деятельности.

Универсальность и точность карданных двигателей делают их незаменимыми компонентами в отраслях, где плавное управление движением и стабилизация имеют решающее значение для оптимальной производительности.

Часто задаваемые вопросы о карданных двигателях

1. В: В чем разница между бесщеточными и щеточными карданными двигателями?
   О: Бесщеточные карданные двигатели обеспечивают более высокую точность, более длительный срок службы и меньшую потребность в обслуживании по сравнению с щеточными версиями. Они обеспечивают более плавную работу с меньшей вибрацией и тепловыделением, что делает их идеальными для профессионального применения, где критически важна стабильная производительность. Бесщеточные двигатели также обеспечивают лучший контроль скорости и крутящего момента, что необходимо для точной стабилизации карданного подвеса.


2. В: Как рассчитать необходимый крутящий момент для моего карданного подвеса?
   О: Статический крутящий момент = масса × сила тяжести × длина рычага (τ = m·g·r). Динамический крутящий момент = инерция × угловое ускорение (τ = I·α). Пример: камера весом 2 кг на рычаге длиной 15 см требует статического крутящего момента ≈2,94 Нм; добавьте 30-50% запас прочности для динамики, что в сумме дает 3,5-4,5 Нм.


3. В: Какое разрешение энкодера необходимо для профессиональных приложений карданного подвеса?
   О: В профессиональных карданных подвесах используются 12-14-разрядные абсолютные энкодеры (4096-16 384 импульсов/оборот). Для кинематографических приложений может потребоваться более высокое разрешение. Абсолютные энкодеры сохраняют опорную позицию после циклов питания, что делает их более предпочтительными по сравнению с инкрементными типами.


4. В: Насколько важна балансировка карданного подвеса для производительности?
   О: Правильная балансировка имеет решающее значение для оптимальной производительности. Хорошо сбалансированные системы снижают энергопотребление, продлевают срок службы батареи и улучшают качество стабилизации. Плохая балансировка приводит к чрезмерному потреблению тока, вибрации и преждевременному износу.


5. В: Какие протоколы управления обычно используются с карданными двигателями?
   О: Обычные интерфейсы включают CAN-шину, UART, I²C и RC PWM/SBUS. CAN-шина обеспечивает помехоустойчивость и возможность подключения нескольких узлов для сложных систем. UART позволяет настраивать параметры и осуществлять телеметрию. Точность управления зависит от качества энкодера и алгоритмов, а не от протокола связи.


6. В: Как предотвратить перегрев при непрерывной работе?
   О: Поддерживайте правильный баланс, чтобы снизить потребление тока, обеспечьте достаточную вентиляцию и контролируйте температуру. Используйте 80 °C в качестве консервативного порога, чтобы предотвратить повреждение магнита. Реализуйте тепловую защиту с помощью датчиков температуры и рассмотрите возможность управления рабочим циклом для приложений с высокой нагрузкой.


7. В: Каков типичный срок службы профессионального двигателя карданного подвеса?
   О: Срок службы в первую очередь определяется сроком службы подшипников и условиями эксплуатации. При надлежащих условиях с хорошим балансом и терморегулированием качественные двигатели могут проработать более 25 000 часов. Рассчитывайте ожидаемый срок службы подшипников L10 на основе вашего конкретного применения, а не на основе фиксированных оценок.
