При питании видеопередатчика FPV (VTX) и камеры от основной батареи шумы от ESC и двигателей могут вызывать скачки линий и помехи в ваших видеозаписях. В этом посте мы обсудим, как можно отфильтровать шумы в питании.
ESC и двигатели потребляют большое количество тока, а колебания скорости двигателя и потребления тока вызывают шумы в вашей системе питания.
Решения для шумов в источнике питания

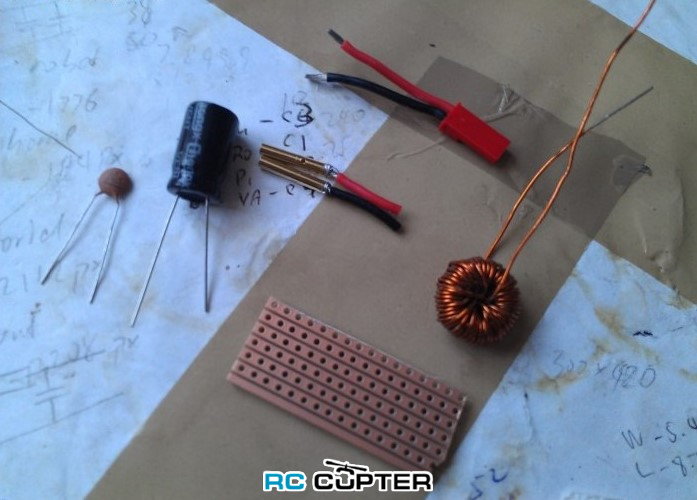

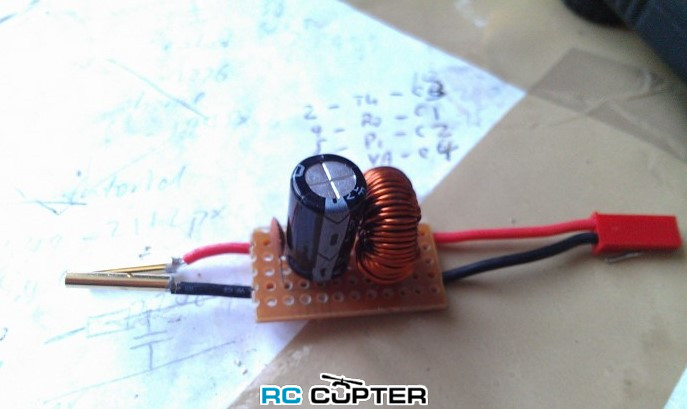

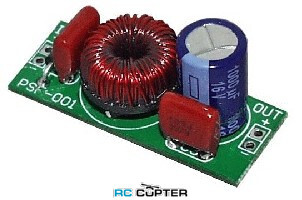

Самым простым решением является использование отдельной батареи только для вашего оборудования FPV, однако минусом является дополнительный вес. В качестве альтернативы вы можете использовать фильтр питания (известный как LC-фильтр) для очистки «грязного» питания. Я написал пост о том (https://rccopter.ru/blogs/knowledge/lc-filtr-i-fpv) как я его построил.

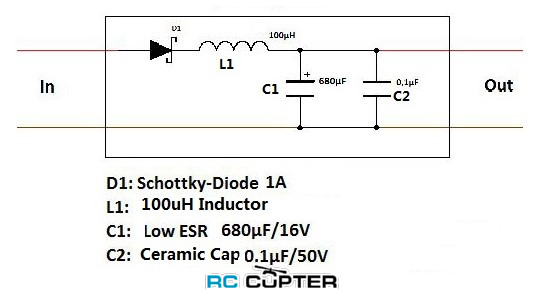

Вот схема, по которой я построил свой собственный LC-фильтр питания.
Убедитесь, что индуктор может выдержать ток в данном применении. Превышение номинального тока приведет к падению индуктивности из-за насыщения. Более низкая индуктивность повлияет на эффективность фильтрации.
Убедитесь, что емкость конденсатора превышает напряжение в данном применении. 25 В — хорошее значение для 3S и 4S LiPo батарей.
Для RC-хобби я не думаю, что значение конденсаторов и индукторов имеет большое значение. Я видел, как люди сообщали о хороших результатах с индукторами от 100 мкГн до 500 мкГн, керамическими конденсаторами 0,1 мкФ (для высокочастотных помех) и конденсаторами от 100 мкФ до 1000 мкФ с низким ESR. (Важно: конденсаторы с низким ESR чрезвычайно важны для обеспечения хорошей фильтрации)
Почему я не вижу этот шум на своем мультиметре?
Шум, который влияет на ваше FPV-оборудование, обычно представляет собой высокочастотные скачки напряжения, которые мультиметры постоянного тока не могут обнаружить. Для их наблюдения требуется гораздо более сложное испытательное оборудование, такое как осциллограф.
Источник (29th May 2014): https://oscarliang.com/power-filter-video-transmitter-fpv-camera/
