Полётный контроллер Holybro Pixhawk 6X (ICM-45686, Rev v.8) + standard base + PM02D

Артикул: 34581
Есть в наличии
47300 руб
42570 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики
  • Отзывы (0)

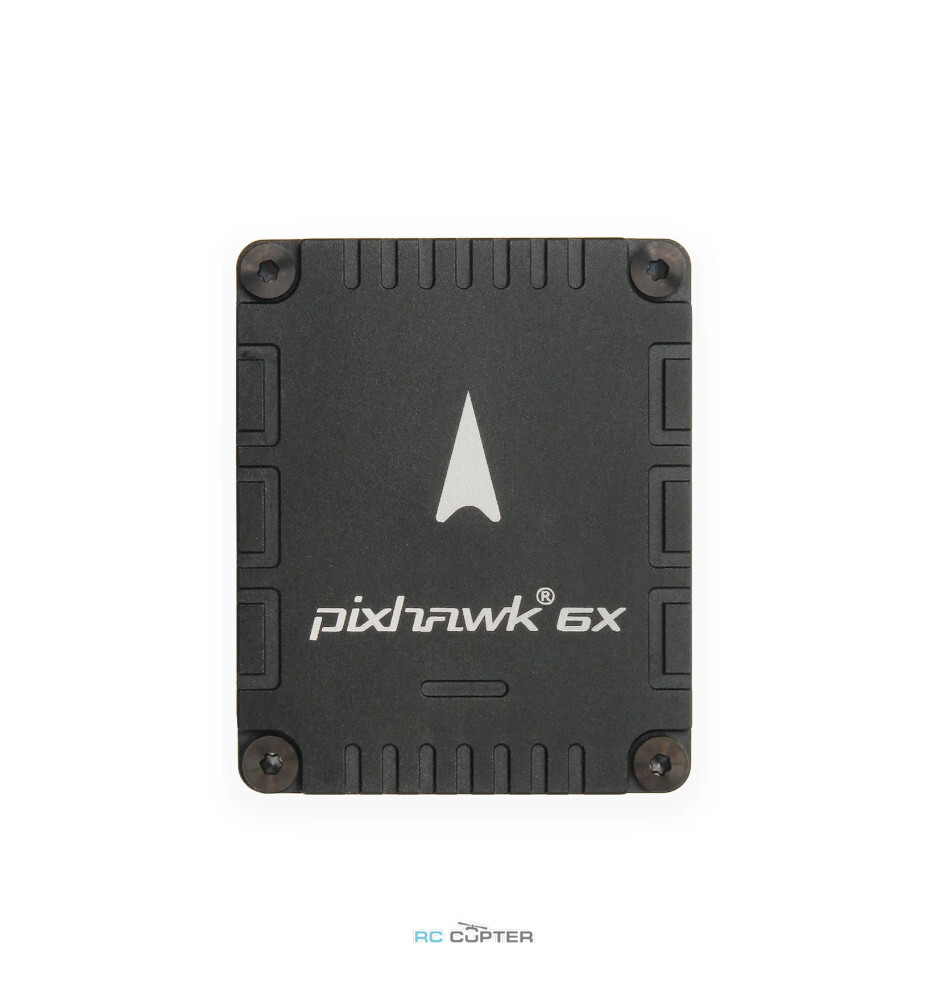

Полётный контроллер Holybro Pixhawk 6X (ICM-45686, Rev v.8) + standard base + PM02D


Примечание: В настоящее время поставляется REV 8, он оснащен 3x IMU ICM-45686 с технологией BalancedGyro™.



Ключевые моменты конструкции

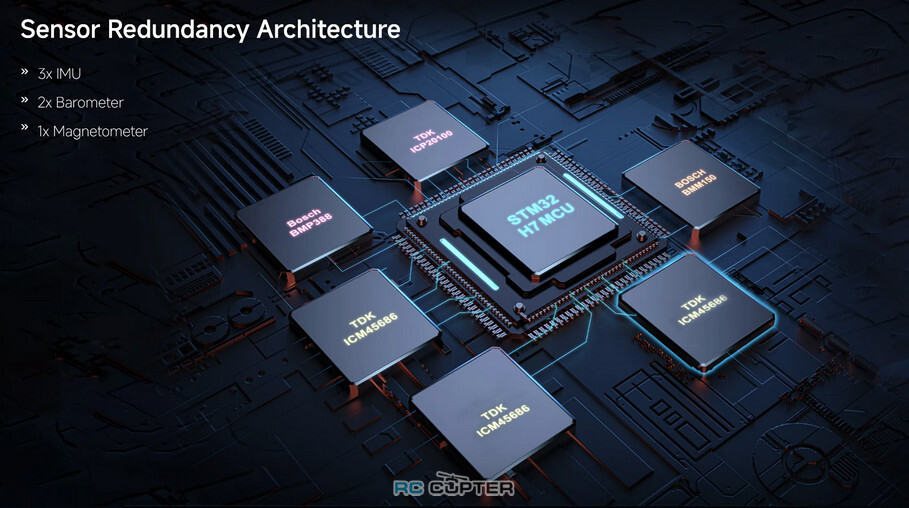

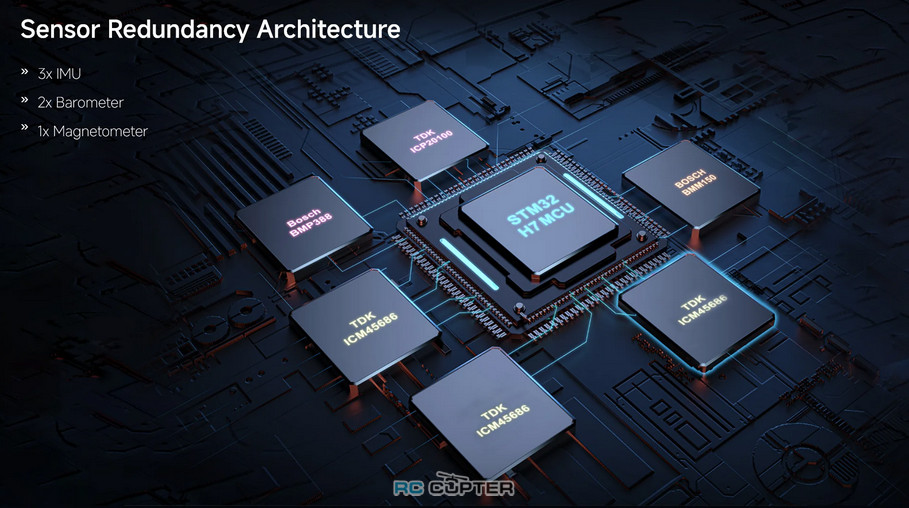

  • Резервирование: 3x датчики ICM-45686 IMU (±32g) с технологией BalancedGyro™ и 2x барометрические датчики

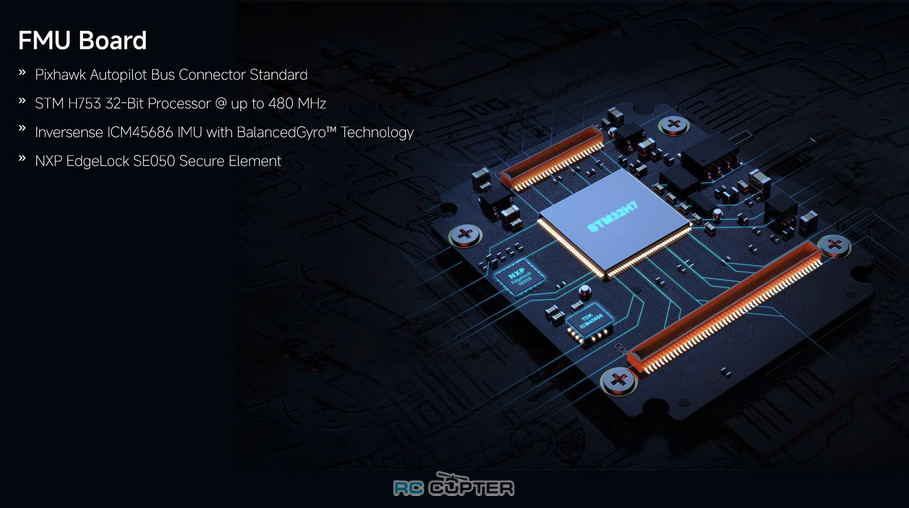

  • Высокопроизводительный процессор STM32H753 с тактовой частотой до 480 МГц

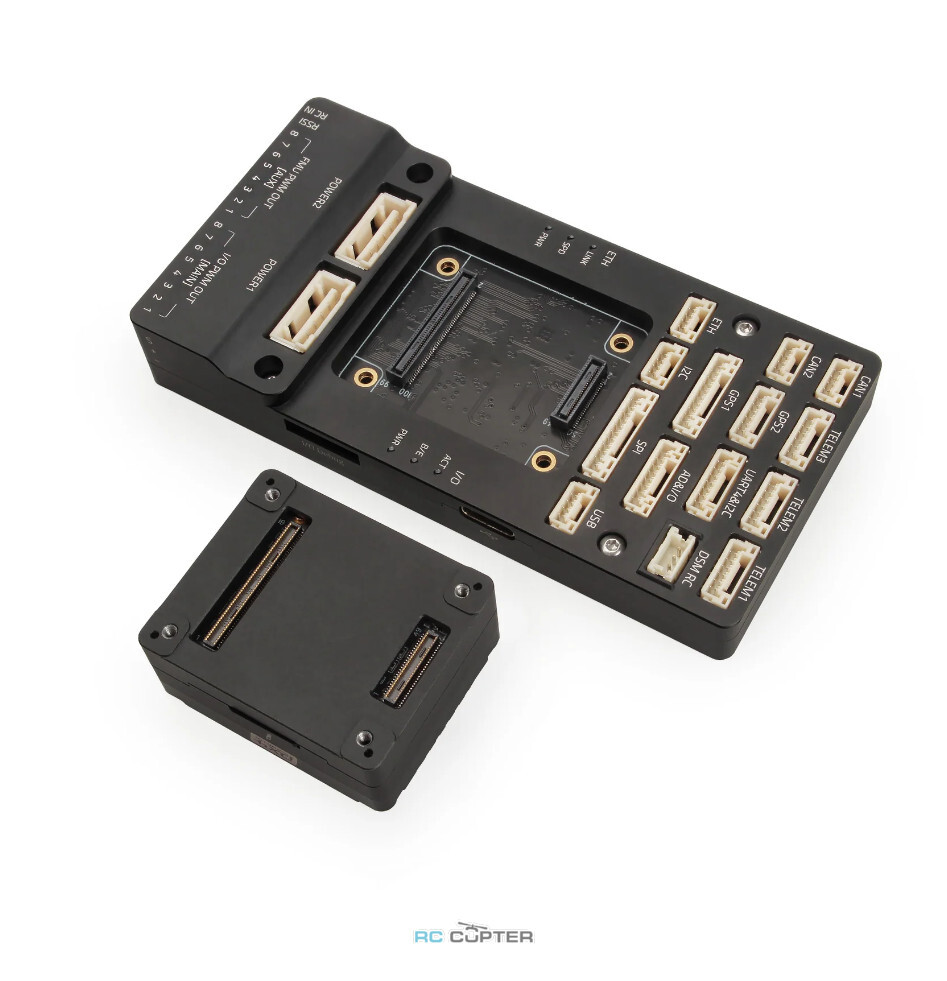

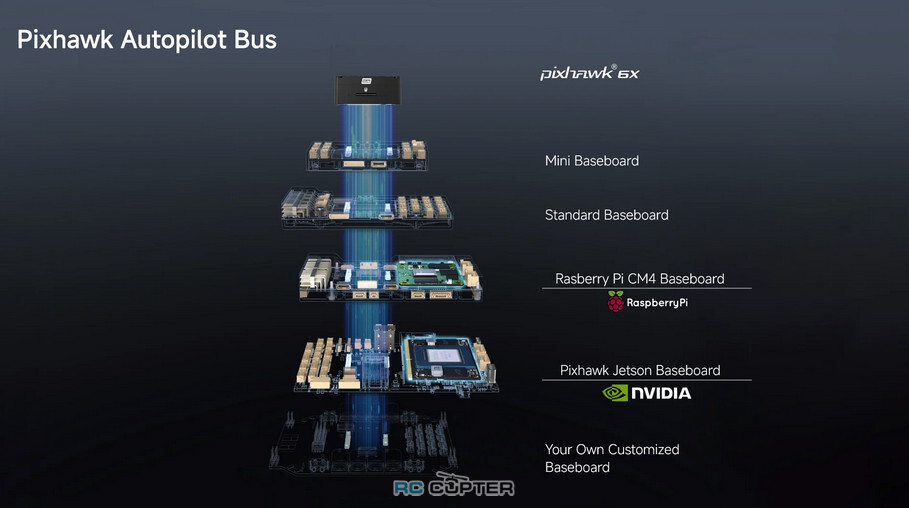

  • Модульный полетный контроллер: раздельные IMU, FMU и базовая система, соединенные 100-контактным и 50-контактным разъемом шины автопилота Pixhawk®.
  • Домены с тройным резервированием: Полностью изолированные домены датчиков с отдельными шинами и отдельным управлением питанием
  • Новый современный прочный виброизоляционный материал с резонансной частотой в верхнем диапазоне частот
  • Интерфейс Ethernet для высокоскоростной интеграции с бортовым компьютером

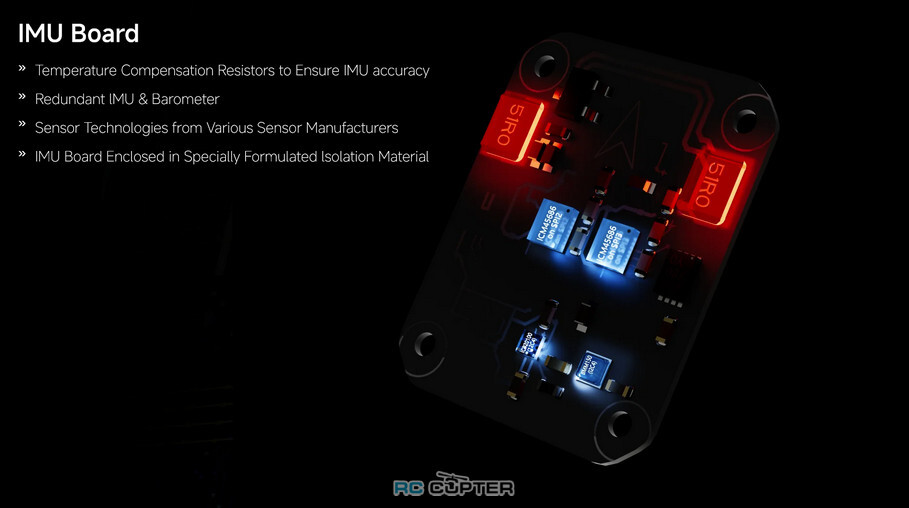

  • Плата IMU с температурным контролем, обеспечивающая оптимальную рабочую температуру IMU

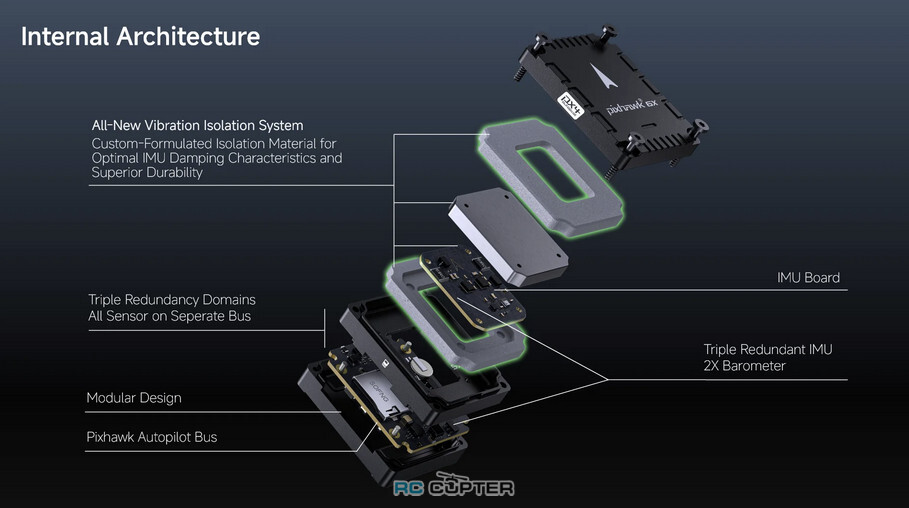

Новая конструкция виброизоляции

В новой конструкции виброизоляции вместо традиционного пенопласта используется тот же специально разработанный прочный изоляционный материал на основе силикона, что и в Pixhawk 6X Pro. Благодаря обширным исследованиям и испытаниям она обеспечивает оптимальные характеристики демпфирования IMU с резонансной частотой в более высоком диапазоне, что идеально подходит для промышленных и коммерческих дронов.

polyotnyy-kontroller-holybro-pixhawk-6x-icm-45686-rev-v8-standard-base-pm02d-10.jpgpolyotnyy-kontroller-holybro-pixhawk-6x-icm-45686-rev-v8-standard-base-pm02d-11.jpgpolyotnyy-kontroller-holybro-pixhawk-6x-icm-45686-rev-v8-standard-base-pm02d-12.jpgpolyotnyy-kontroller-holybro-pixhawk-6x-icm-45686-rev-v8-standard-base-pm02d-13.jpgpolyotnyy-kontroller-holybro-pixhawk-6x-icm-45686-rev-v8-standard-base-pm02d-14.jpg



Примечание:

  • Для работы данного изделия требуется модуль FC + базовая плата.  Модуль FC или базовая плата сами по себе работать не будут.
  • Версия Rev 8 поддерживается в PX4 1.14.3 и более поздних версиях. Ardupilot 4.5.0 стабильный релиз и более поздние версии. Прошивку Ardupilot можно прошить через Mission Planner или QGroundControl
  • Сравнительная таблица силовых модулей



    Технические характеристики

    Процессоры и датчики

    • FMU Processor: STM32H753
      • 32 Bit Arm® Cortex®-M7, 480MHz, 2MB flash memory, 1MB RAM
    • IO Processor: STM32F103
      • 32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM
    • On-board sensors (Shipping Currently, Rev8)
      • Accel/Gyro: 3x ICM-45686 (with BalancedGyro™ Technology)
      • Barometer: ICP20100 & BMP388
      • Mag: BMM150
    • On-board sensors (Previous Revision, Rev 3/4)
      • Accel/Gyro: BMI088/ICM-20649
      • Accel/Gyro: ICM-42688-P
      • Accel/Gyro: ICM-42670-P
      • Mag: BMM150
      • Barometer: 2x BMP388

    Electrical data

    • Voltage Ratings:
      • Max input voltage: 6V
      • USB Power Input: 4.75~5.25V
      • Servo Rail Input: 0~36V
    • Current Ratings:
      • Telem1 output current limiter: 1.5A
      • All other port combined output current limiter: 1.5A

    Mechanical data

    • Dimensions
      • Flight Controller Module: 38.8 x 31.8 x 16.8mm
      • Standard Baseboard: 52.4 x 102 x 16.7mm (Aluminum)
      • Mini Baseboard: 43.4 x 72.8 x 14.2 mm

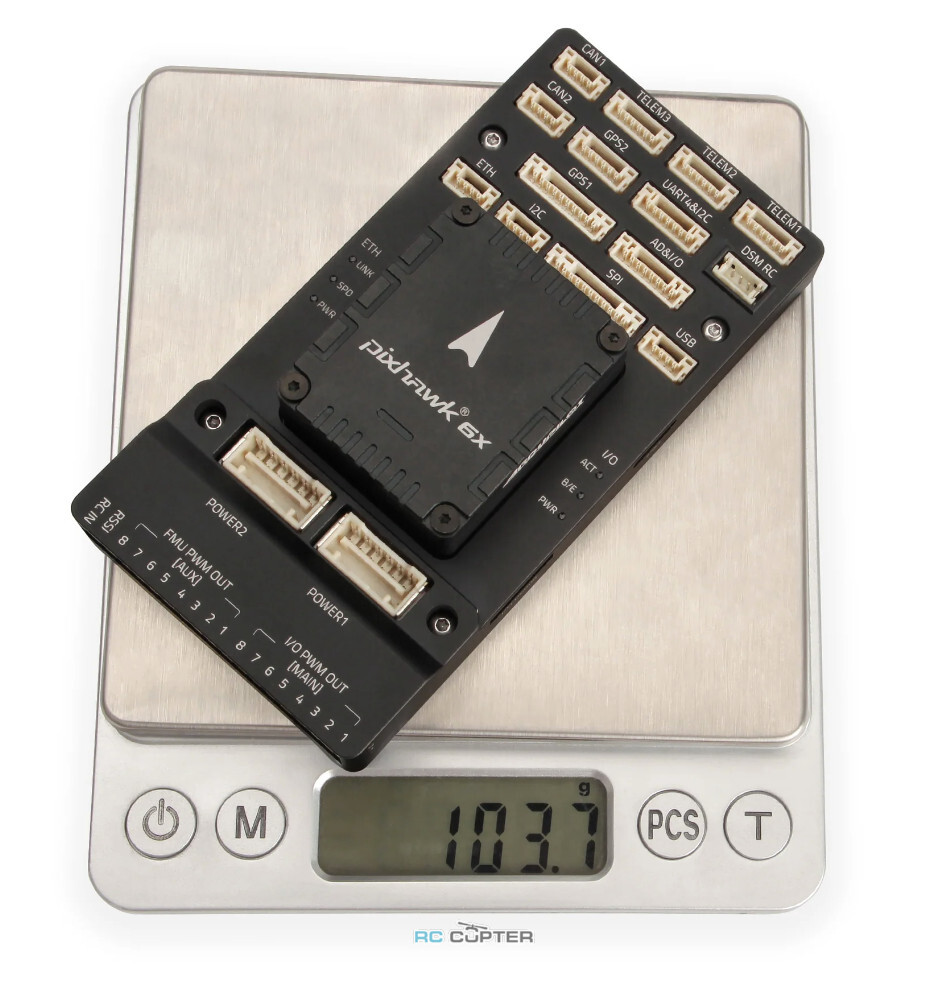

    • Weight
      • Flight Controller Module: 31.3g
      • Standard Baseboard: 72.5g (Aluminum)
      • Mini Baseboard: 26.5g



    Справочные ссылки:

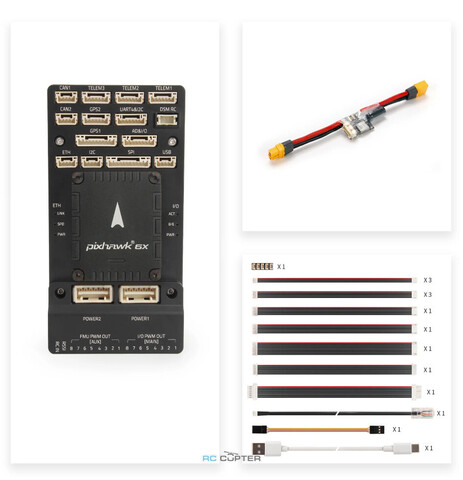

    В комплекте:

    SKU 20292 включает:





    Производитель: Holybro
