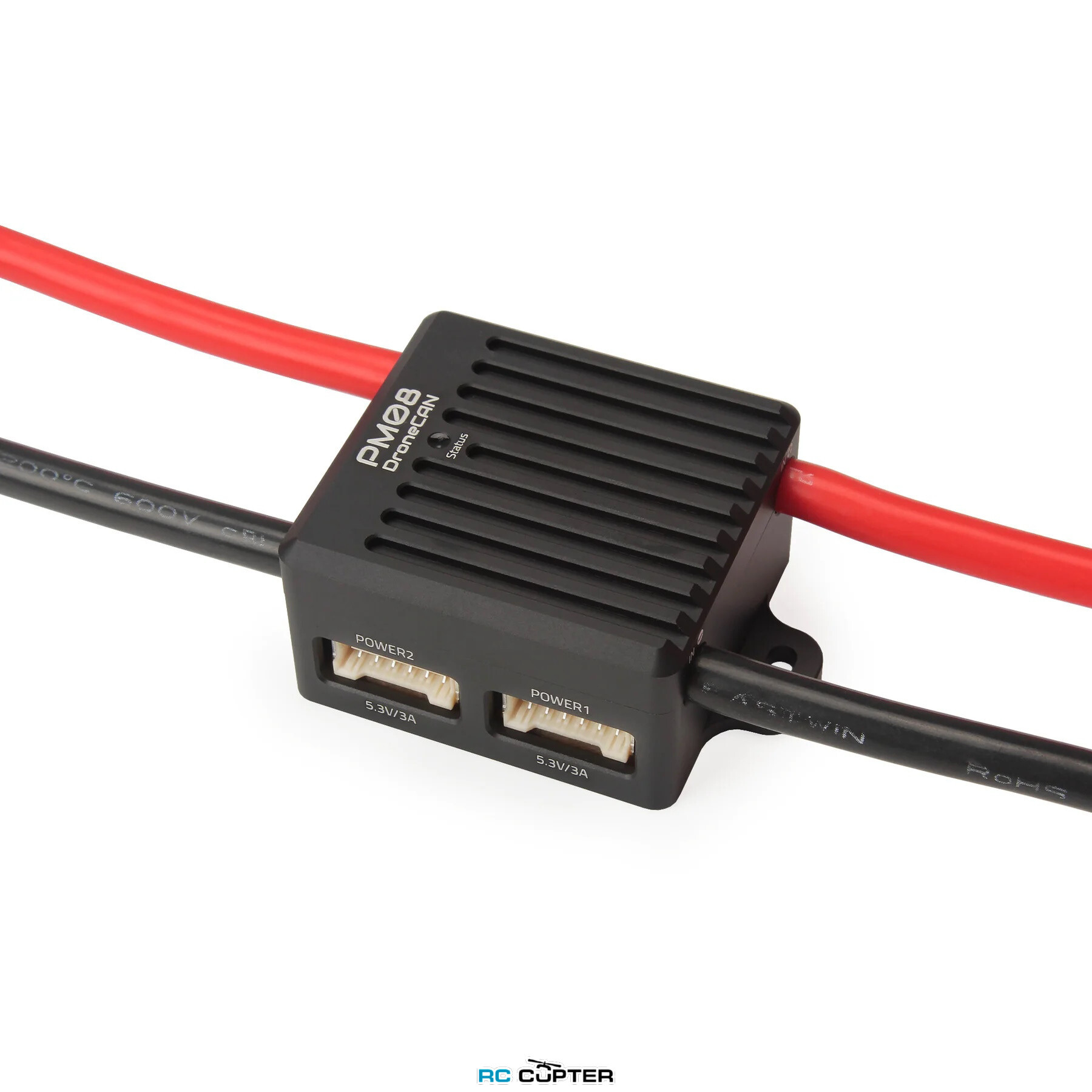

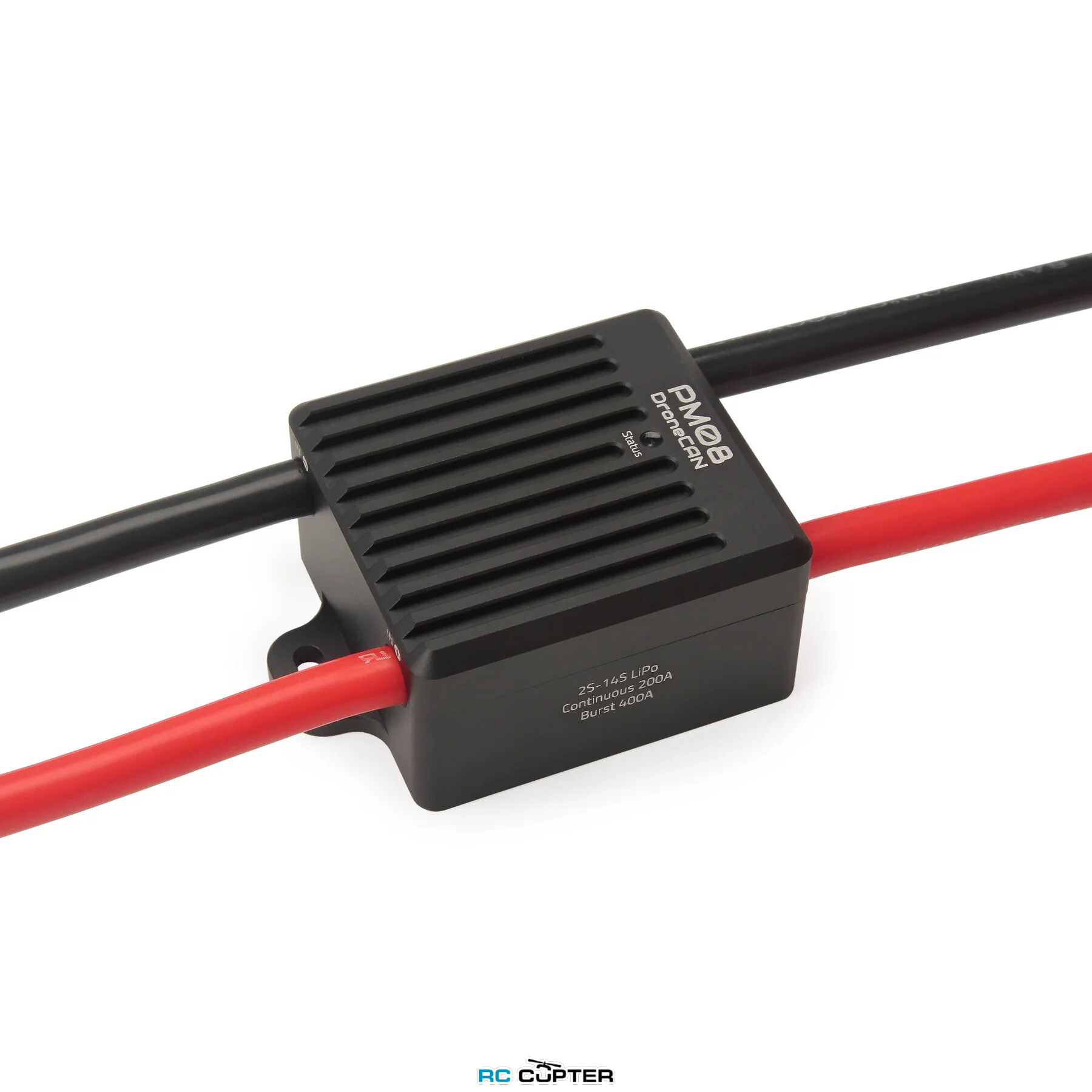

Модуль питания Holybro PM08-CAN (2-14S 200A, 5V 3A, PDB) для Pixhawk

Модуль питания Holybro PM08-CAN (2-14S 200A, 5V 3A, PDB) для Pixhawk

Модуль питания Holybro PM08-CAN предназначен для работы с полетными контроллерами, такими как Pixhawk, и обеспечивает высокую производительность при минимальном весе. Он способен поддерживать входное напряжение от 7 до 60.9 вольт и может обрабатывать постоянный ток до 200 ампер, достигая пиковых значений до 400 ампер. Этот продукт идеально подходит для дронов любых размеров благодаря своей высокой эффективности и надежности.

Сравнение разных модулей питания Holybro Power Module

Характеристика:

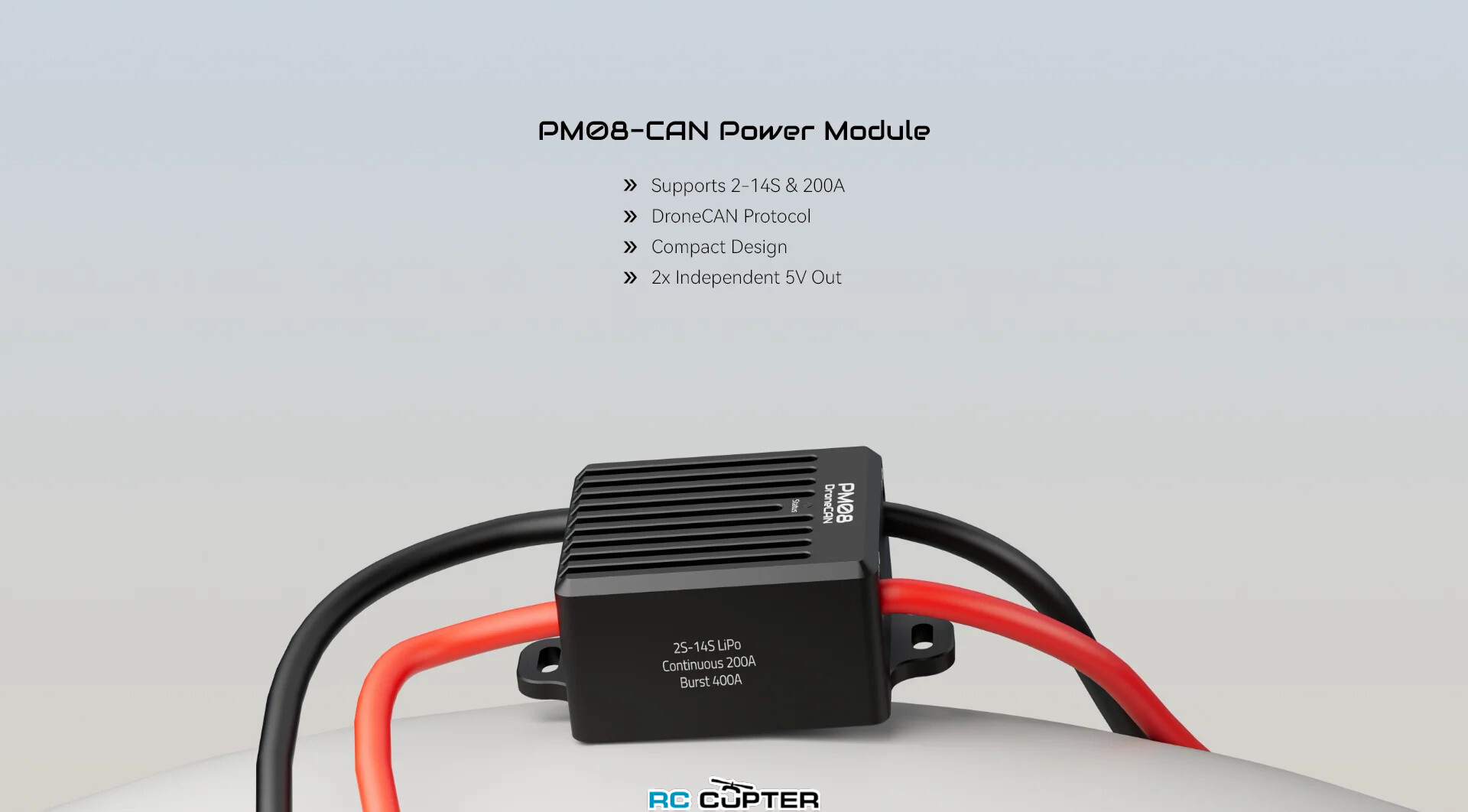

• Поддерживает 2-14S и 200A непрерывного, 400A пикового тока
• Протокол связи DroneCAN
• Маленький и компактный дизайн

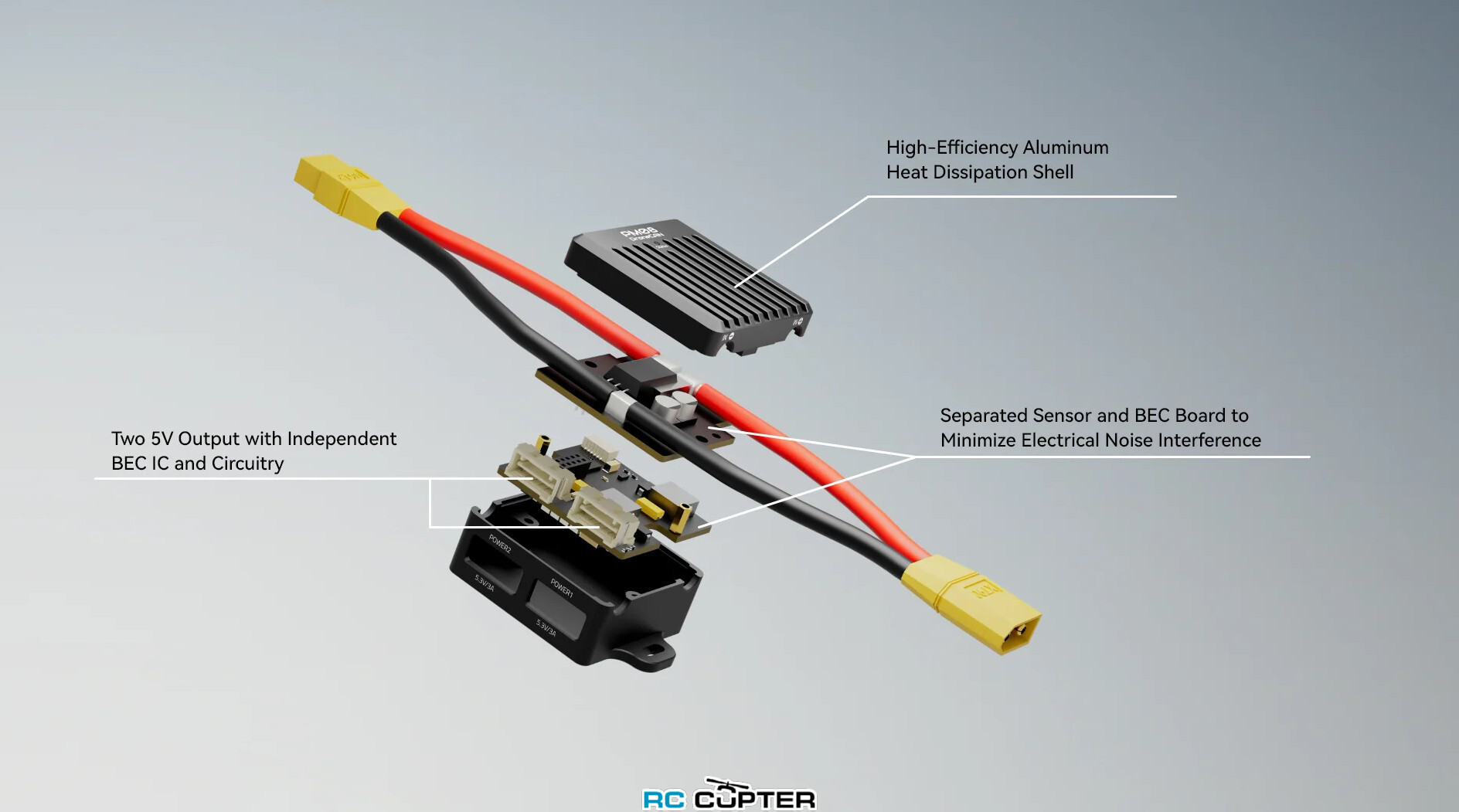

• Два выхода 5.3V/3A с независимыми BEC IC and Circuitry для дублирующего подключения к полетному контроллеру или для питания периферийных устройств.
• Отдельная плата сенсора и BEC для минимизации электрических помех

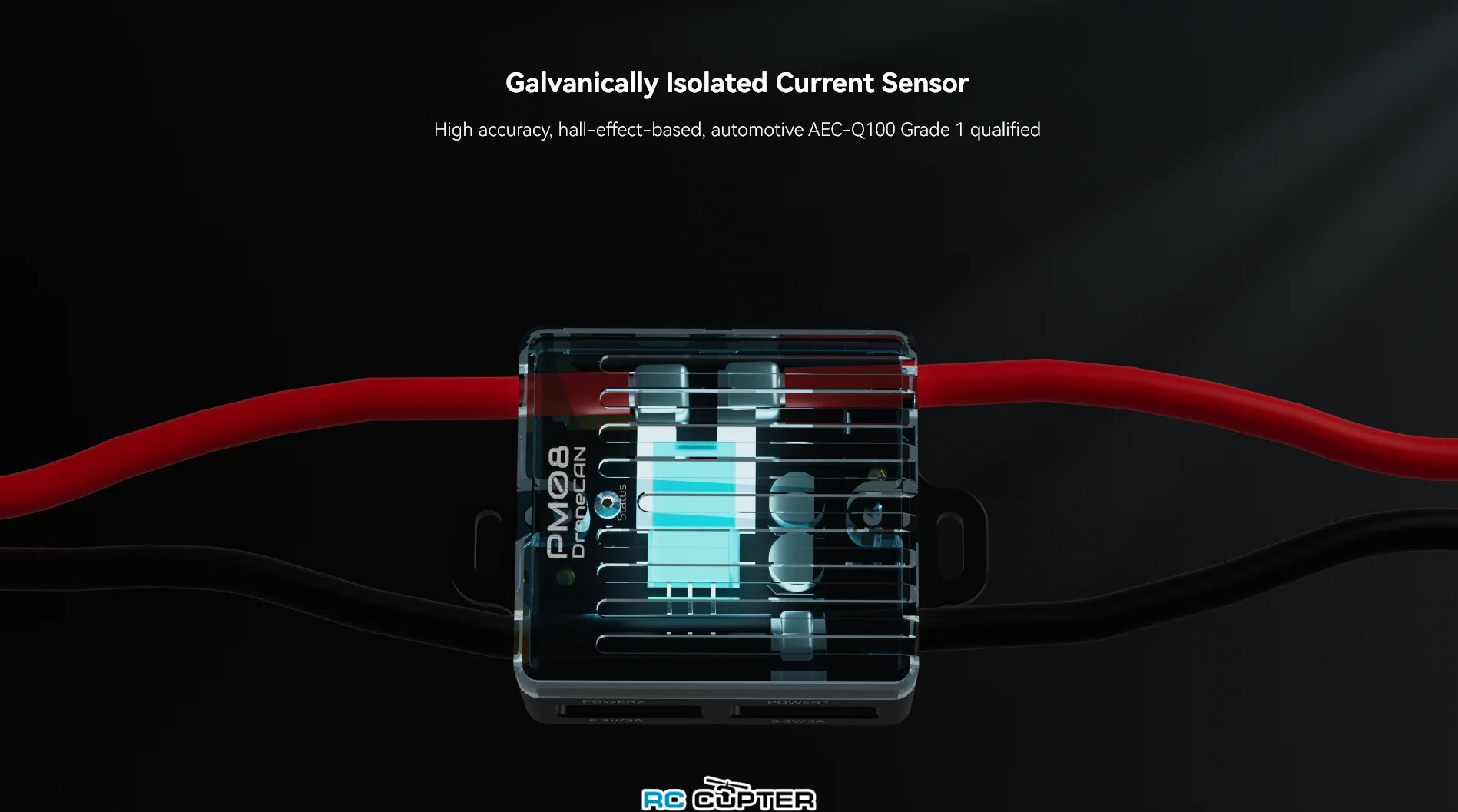

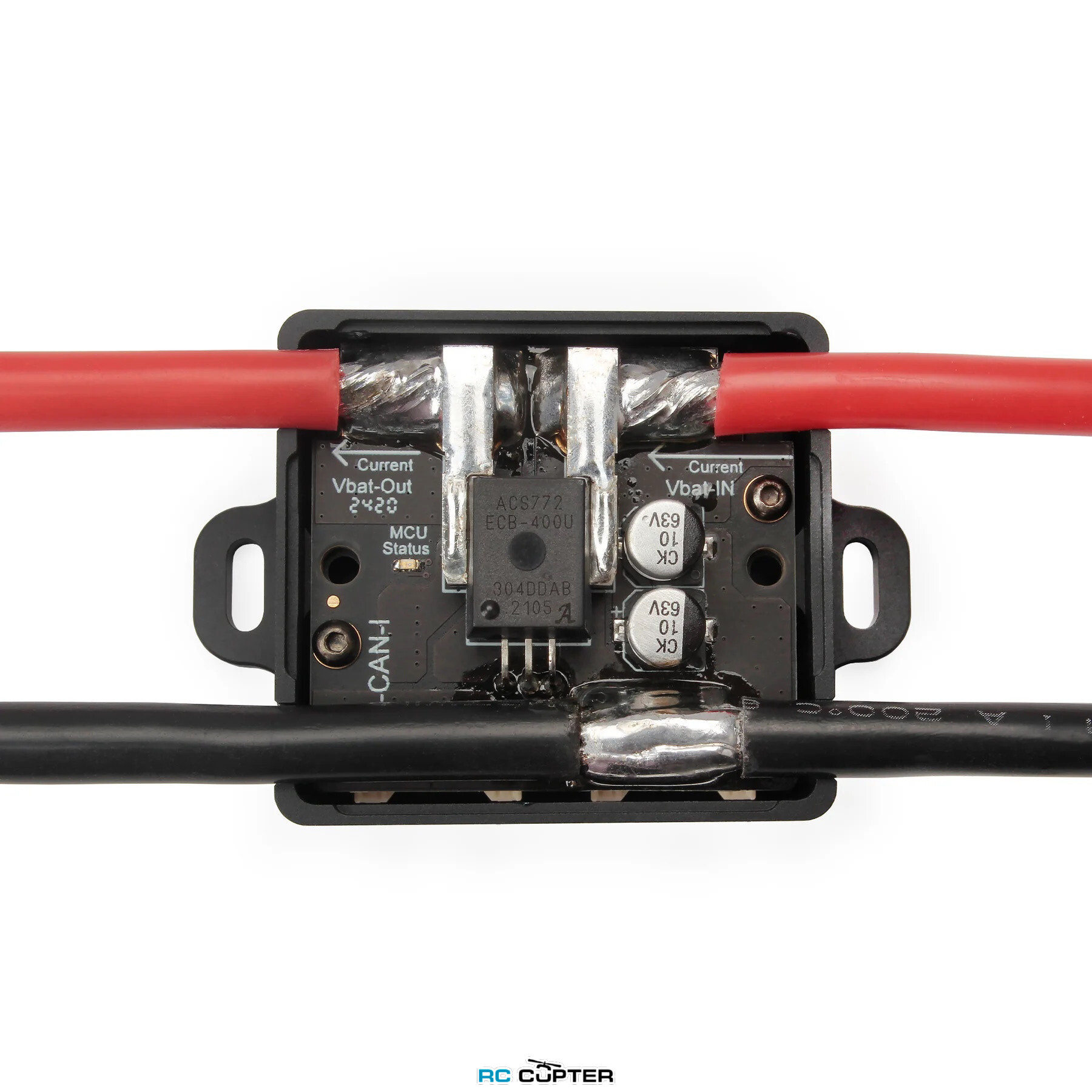

• Гальванически изолированная микросхема датчика тока (AEC-Q100 Grade 1 qualified)
• Высокоточный датчик температуры для мониторинга температуры
• Высокоэффективный алюминиевый теплоотводящий кожух

Технические характеристики:

• Процессор：STM32F405RG 168MHz 1024KB Flash 196KB RAM
• Входное напряжение: 7~60.9V (2S~14S)
• Непрерывный ток: 200A
• Пиковый ток: 400A @ 25℃ 1 сек;  1000A @ 25℃ < 1 сек
• Max current sensing: 376A
• Точность напряжения: ±0,1 В
• Точность тока: ±5%
• Точность температуры: ±1℃

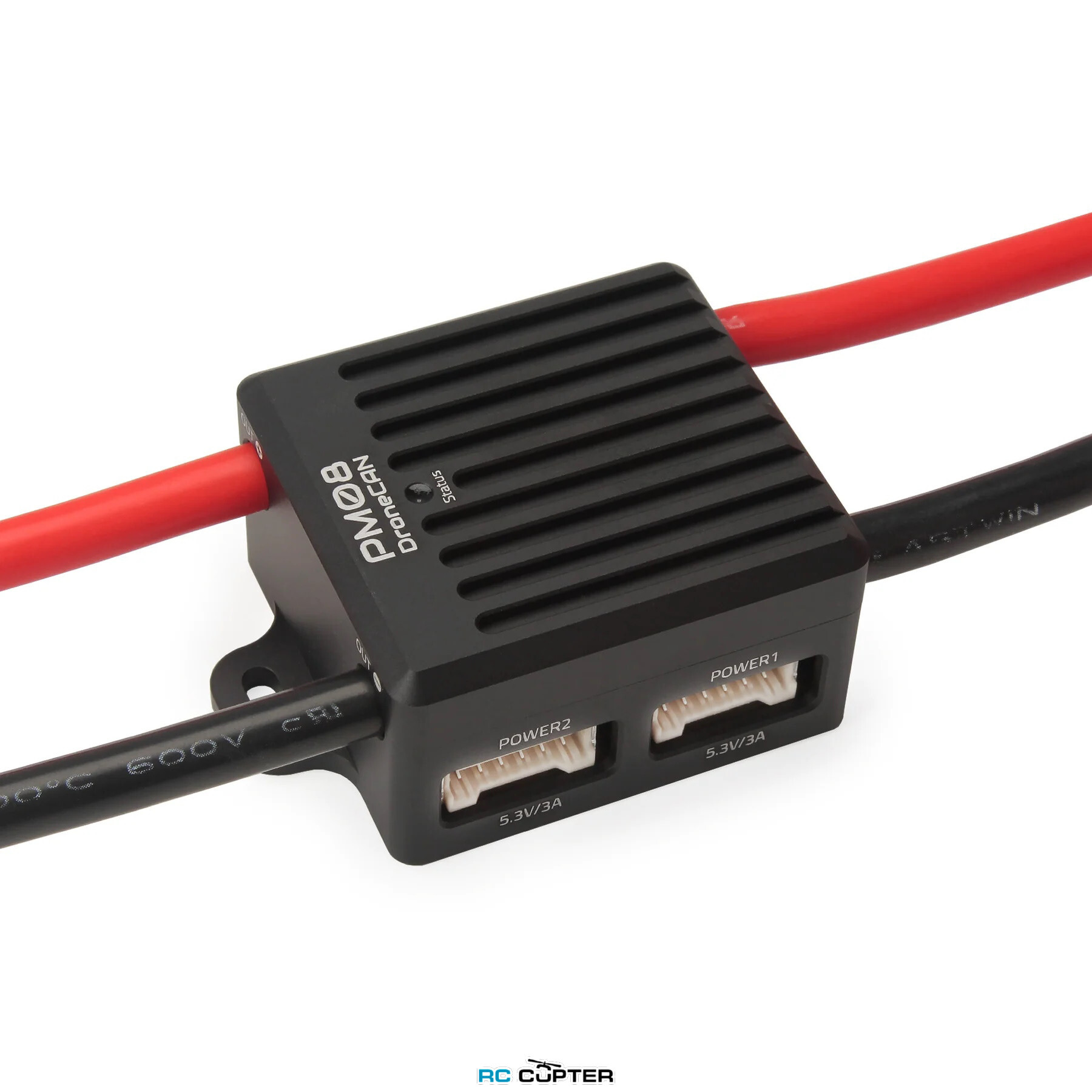

• Выход порта питания: 5.3V/3A каждый порт
• Протокол: DroneCAN
• Рабочая температура: -25℃ ~ 105℃
• Обновление прошивки: поддерживается
• Калибровка:  поддерживается
• Размер: 45 мм × 41 мм × 26 мм (не включая кабель)
• Вес: 185 г (включая кабель)

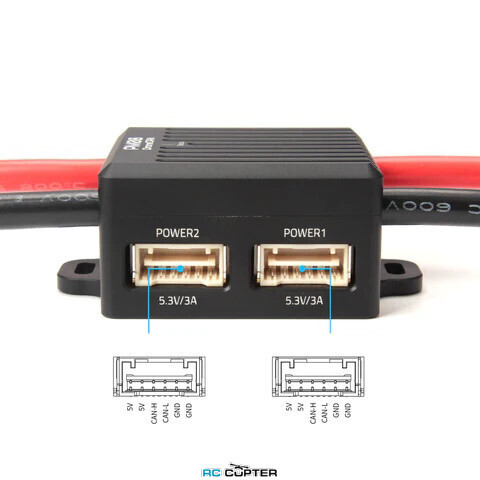

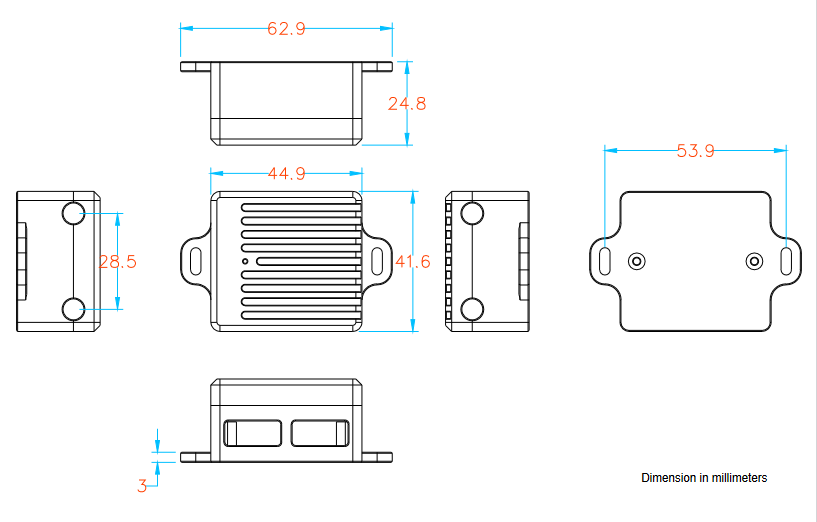

Распиновка и размеры:

Тип интерфейса:

• Порт питания и CAN: Molex CLIK-Mate 2mm 6Pin

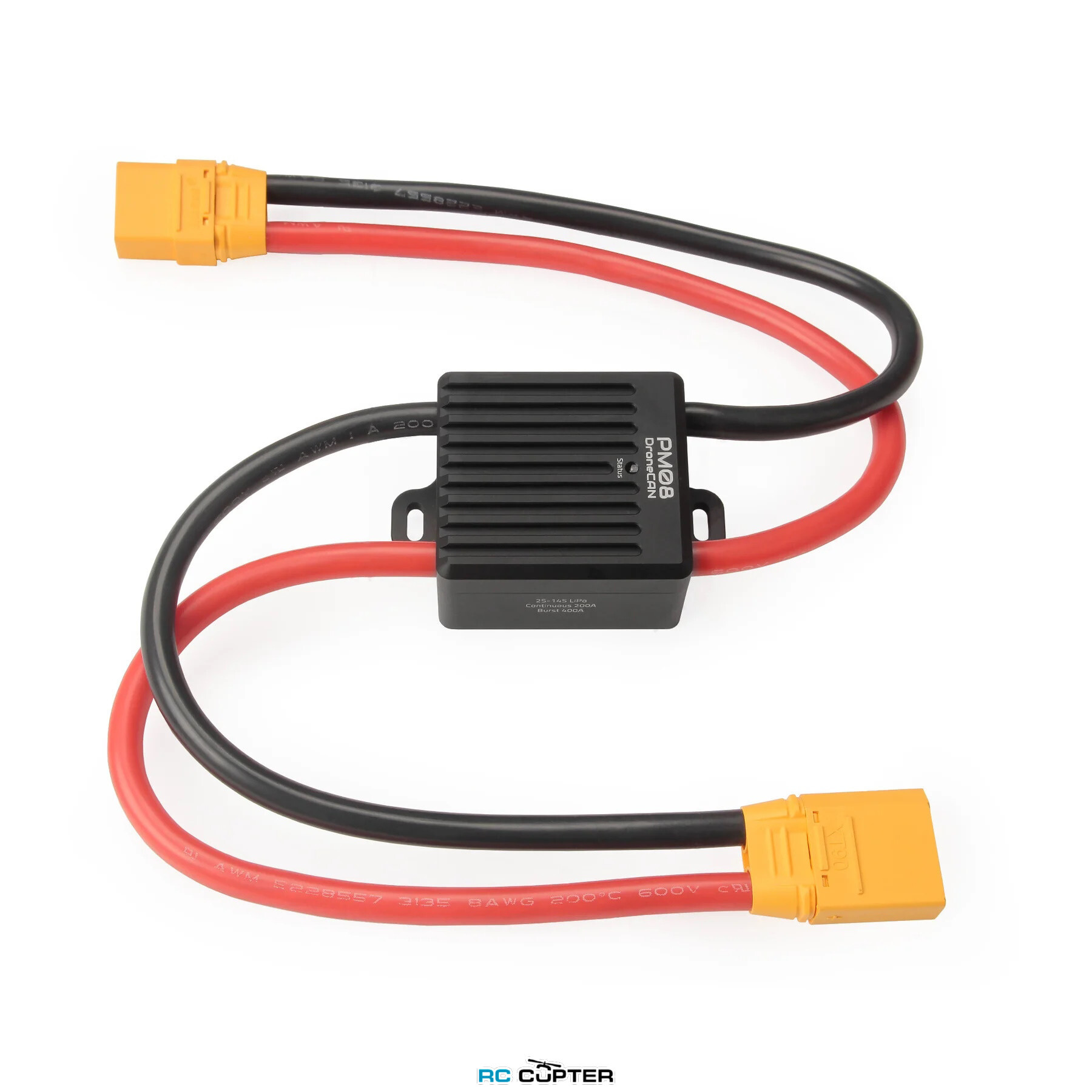

• Подключение аккумулятора: разъемы XT90

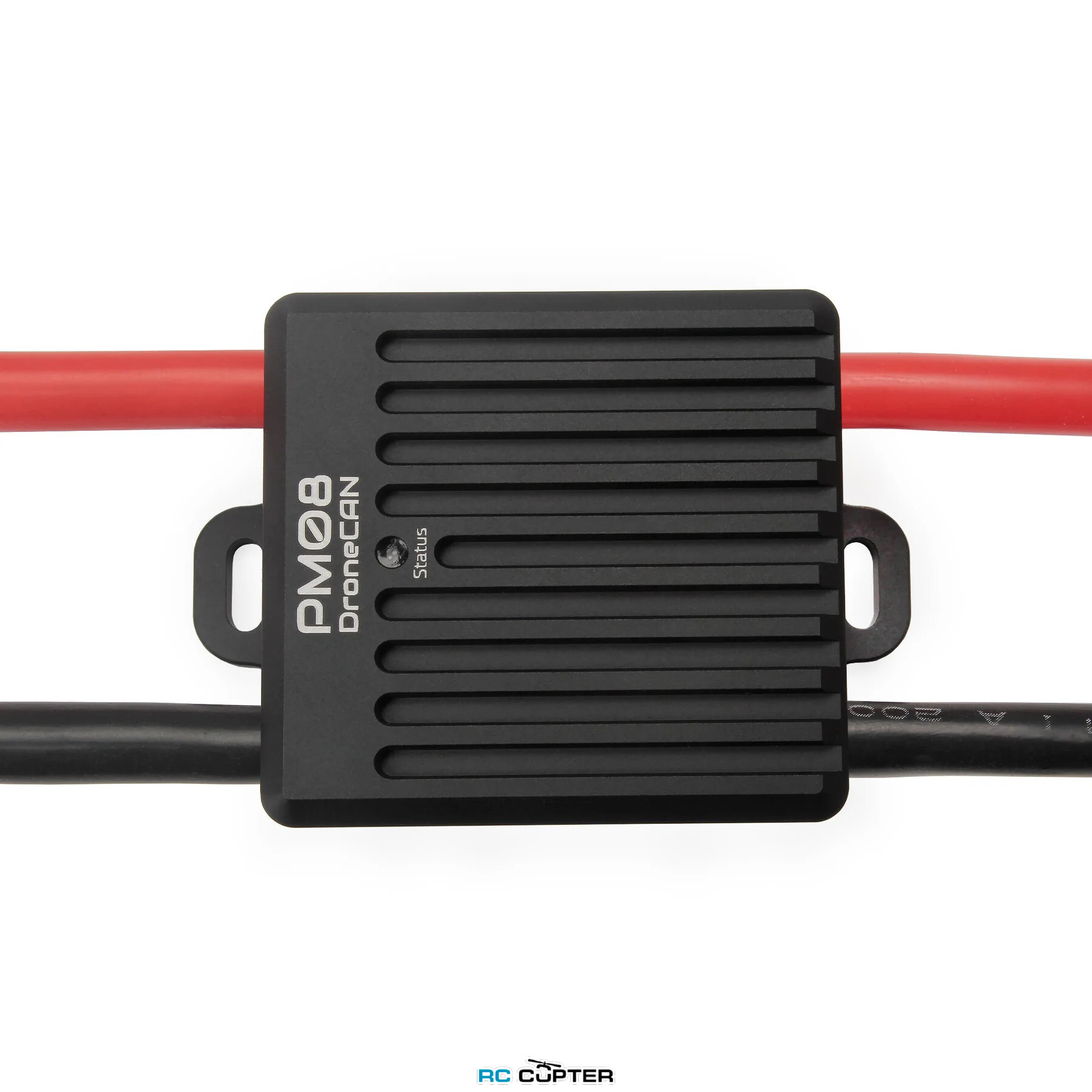

Индикация LED:

• Непрерывно мигает: MCU находится на стадии загрузчика, ожидая прошивки.
• Быстро мигает в течение 3 секунд, а затем горит в течение 1 секунды: ожидание подключения CAN
• Мигает медленно (с интервалом в одну секунду): CAN успешно подключен

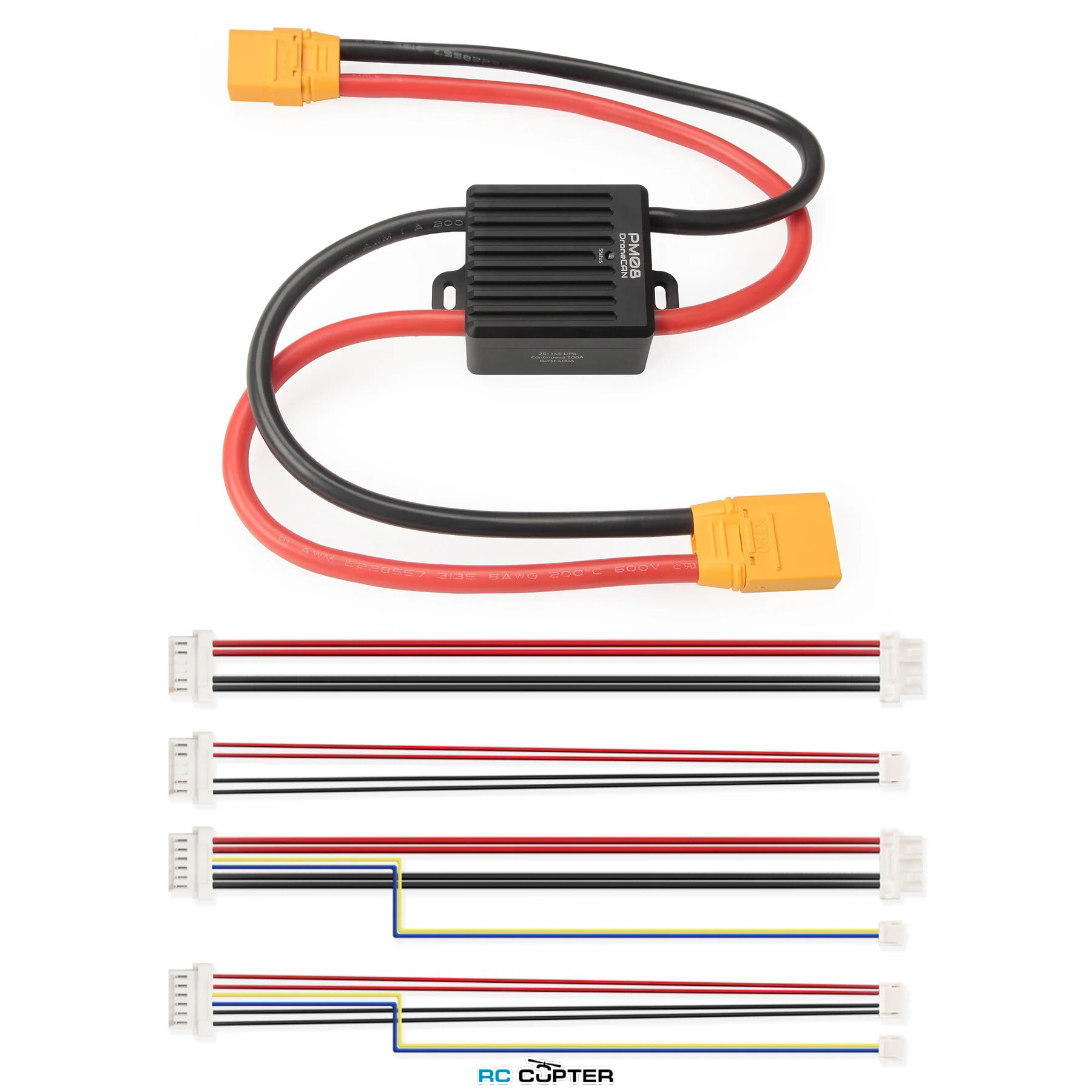

В комплекте:

• Модуль питания Holybro PM08-CAN (2-14S 200A, 5V 3A, PDB) для Pixhawk  - 1 шт
• Комплект кабелей Molex CLIK-Mate 2mm 6Pin - 1 шт
•

Ссылки:

•     PX4 & Autopilot Setup Instruction
•     PM08CAN 3D CAD File Download
•     Power Module Dimension
