Модуль питания Holybro PM08 (2-14S 200A, 5V 3A, PDB) для Pixhawk

Модуль питания Holybro PM08 (2-14S 200A, 5V 3A, PDB) для Pixhawk.

Описание:

Модуль питания PM08 обеспечивает питание полетного контроллера от аккумулятора с регулируемым напряжением 5,2 В, а также измерение потребляемого тока и напряжения аккумулятора с помощью аналогового сигнала через 6-контактный кабель JST-GH, подключаемый к автопилоту.

Этот силовой модуль предназначен для транспортных средств с высокими требованиями к мощности. Он помещен в алюминиевый теплоотводящий корпус с вентилятором, защищающий модуль от внешних воздействий и активно отводящий тепло, выделяемое в процессе работы, что обеспечивает долговечность и оптимальную производительность.

Обратите внимание:
- Данный аналоговый модуль питания не совместим с Pixhawk 5X/6X. Для серии 5X/6X следует использовать цифровой модуль питания, заканчивающийся буквой "D".

Этот PM02D Power Module

Этот PM02D

Этот PM03D

Или  PM06D Power Module (14S)

- Провод и разъем продаются отдельно

Чертёж:

Характеристики:

• Поддержка аккумуляторов 2S - 14S
• 200 А конт. Номинальный ток
• Простая настройка
• Алюминиевый корпус для рассеивания тепла
• Входное напряжение: 2S-14S
• PCB Cont. Номинальный ток: 200A
• Номинальный ток разрыва печатной платы: 1000A (<1 сек @25C)
• Максимальный ток срабатывания: 237.6A
• Выход: DC 5,1-5,3 В и 3 А макс.
• Делитель напряжения: 18.182
• Амперы на вольт: 72
• Размеры: 101*45*26 мм
• Монтажное отверстие: 79 мм*38,1 мм
• Вес: 151 г

Таблица сравнения разных модулей питания Holybro Power Module по ссылке:

• https://rccopter.ru/blogs/knowledge/holybro-pm-comparsion

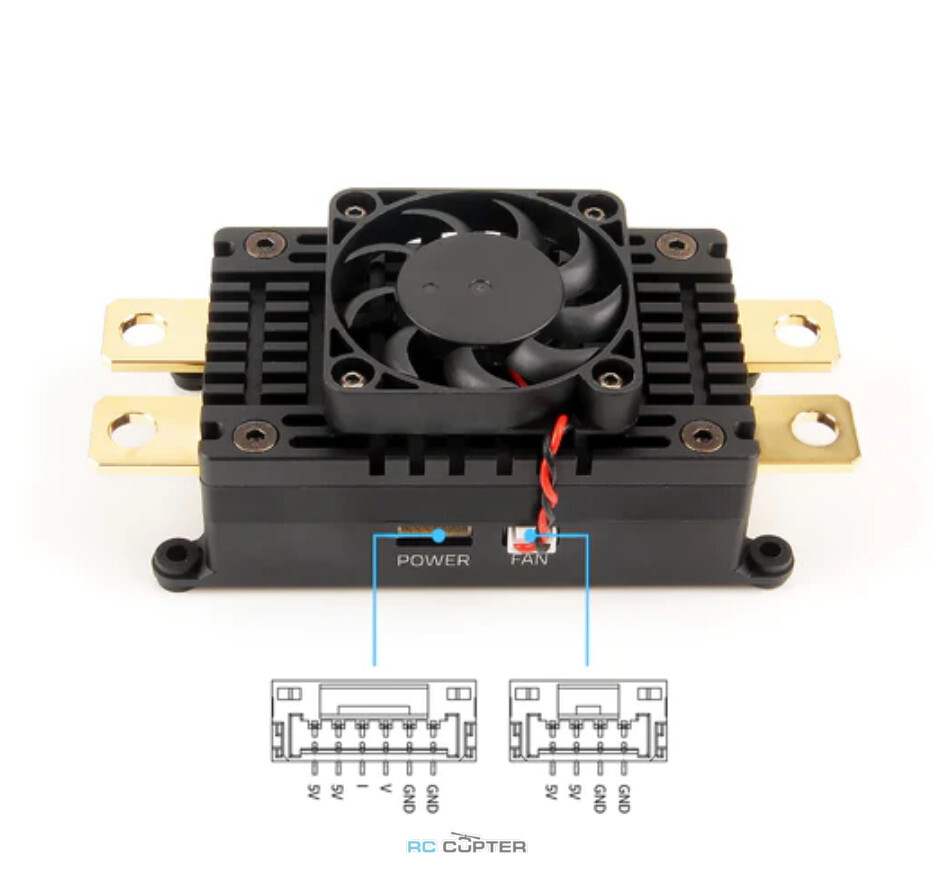

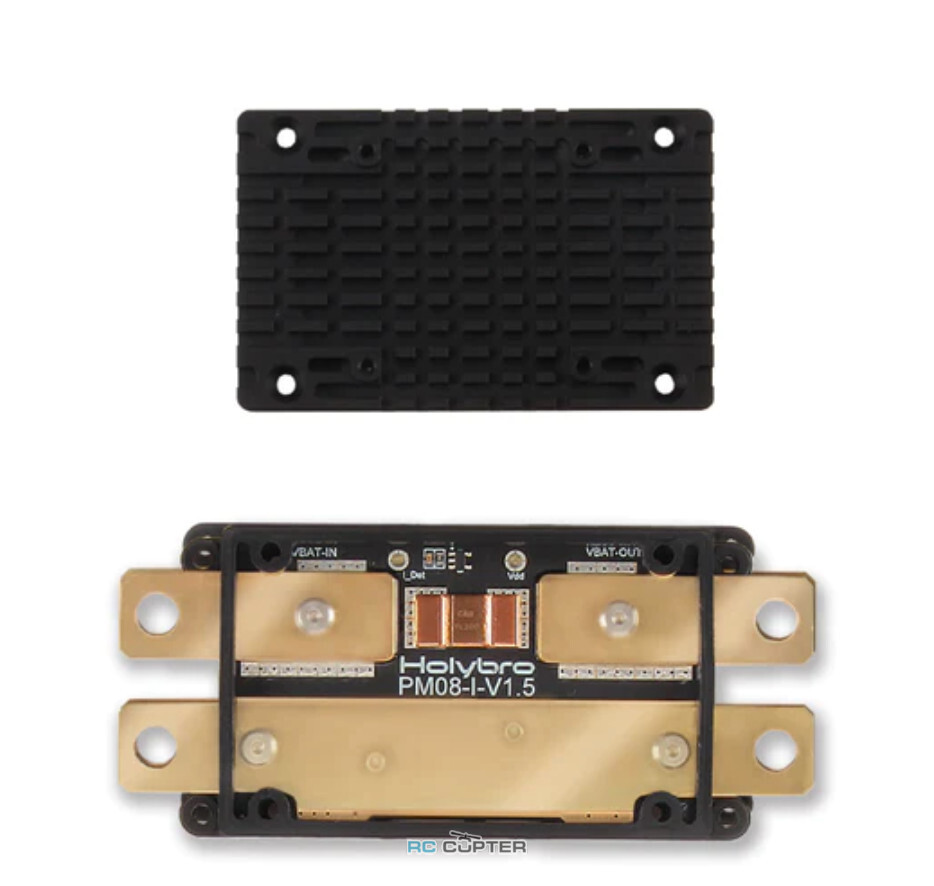

ПОРТЫ:

В комплекте:

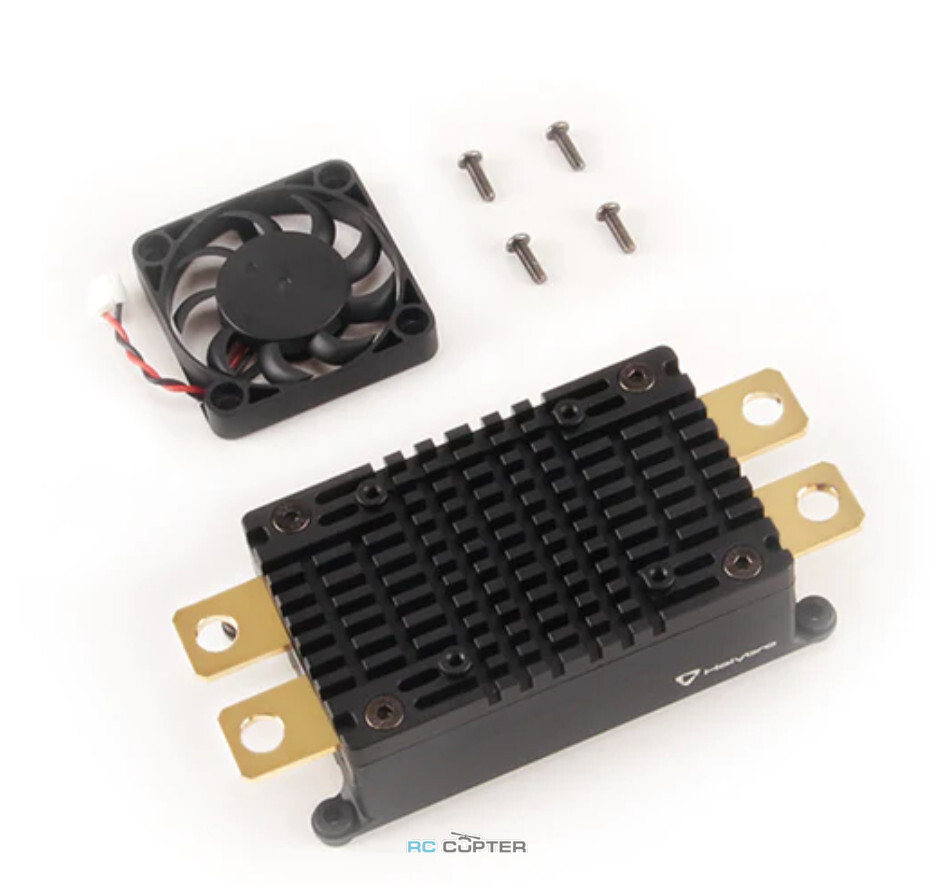

• Модуль питания PM08 - 1 шт
• Вентилятор 40x40 мм - 1 шт
• JST GH 6-позиционный коннектор 15 см - 1 шт
• Комплекты винтов, шайб и гаек - 4 шт

Инструкция:

Руководство по настройке PX4 и Ardupilot можно найти в Holybro Doc здесь.

Загрузка 3D CAD-файла PM08

Размеры силового модуля
