Модуль питания Holybro PM02D I2C HV (2-12S, 5.2V 3A) цифровой для Pixhawk 5X/6X

Версия PM02D HV не поддерживается в Ardupilot в настоящее время. Поддержка скоро появится.
- Этот PM использует I2C цифровой выход данных сигнала и не совместим с полетными контроллерами, использующими аналоговый PM, такими как Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5, или полетные контроллеры Durandal.

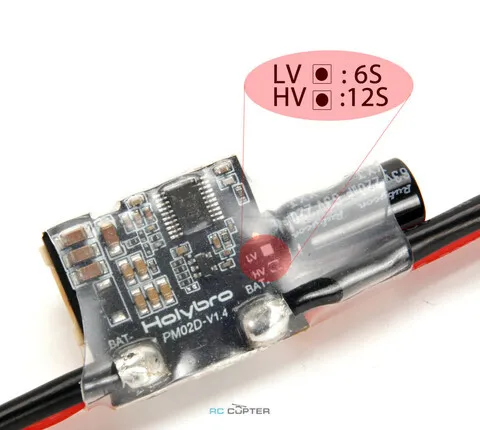

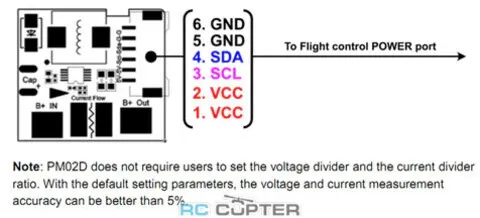

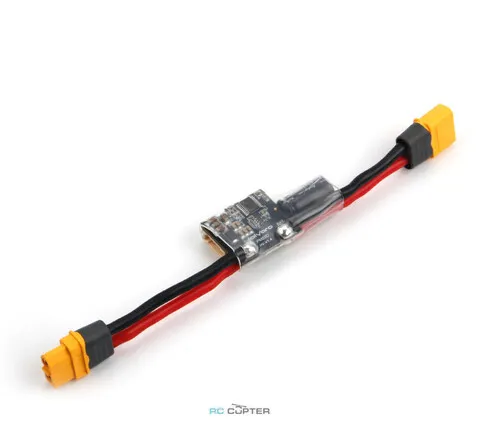

PM02D обеспечивает регулируемое питание Pixhawk® 5X и 6X от батареи, а также измерение потребляемого тока и напряжения батареи, все через 6-контактный кабель. Встроенный импульсный регулятор выдает 5,2 В и максимум 3 А от LiPo аккумуляторов до 6S (LV) или 12S (HV). Силовой модуль поставляется полностью собранным с разъемами XT60, обернутыми в термоусадочную трубку для защиты от физических повреждений.

Он не предназначен для питания сервоприводов, для этого используйте ESC/BEC. Разъем Molex с шагом 2,00 мм CLIK-Mate Wire-to-Board рассчитан на ток 3,0 А на контакт.

Характеристики:

• Входное напряжение: HV: 2S-12S
• PCB Cont. Номинальный ток: 60A
• Номинальный ток разрыва печатной платы: 100A (<60 сек)
• Максимальный ток срабатывания: HV: 327A
• Монитор напряжения и тока с интерфейсом, совместимым с I2C
• Выходы 5,2 В и 3 А макс.
• Вес: 20 г

Номинальный ток:

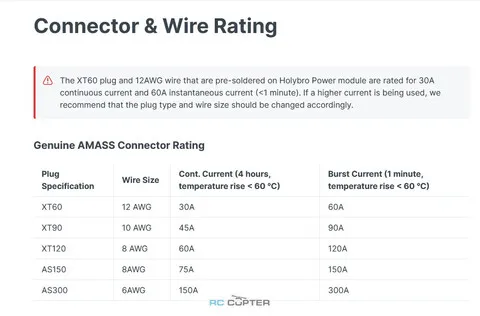

PM02D поставляется со штекерами XT60 с силиконовыми проводами 14 AWG, рассчитанными на непрерывный ток 30 А и импульсный ток 60 А (<1 минуты). Если требуется больший ток, следует соответственно изменить тип штекера и размер провода. Для справки можно воспользоваться этой таблицей.

PX4 Parameter Setup:

If you are using the PM02D HV version, you must set SENS_EN_INA228 to enable.

В комплекте:

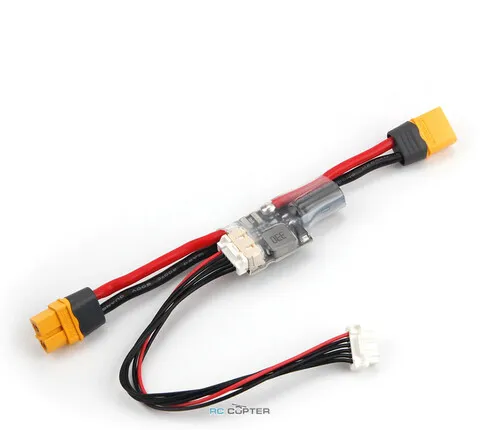

• 1x  PM02D Power Module HV
• 1x  6pin 2.00mm pitch cable
