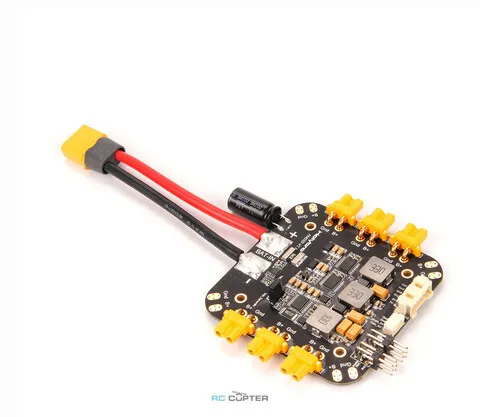

Модуль питания Holybro PM03D (7-42V 60A, 5V/8-12V, PDB) цифровой для Pixhawk

Примечание: Этот модуль питания использует цифровой выход данных сигнала I2C и не совместим с полетными контроллерами, использующими аналоговый ПМ, такими как Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5 или полетные контроллеры Durandal.

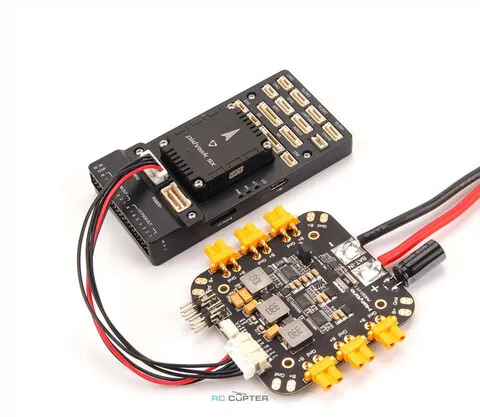

PM03D обеспечивает регулируемое питание, а также измерение потребляемого тока и напряжения батареи по цифровому протоколу I2C через 6-контактный кабель CLIK-Mate 2.00 мм. Совместим с полетными контроллерами, использующими I2C монитор питания, такими как Pixhawk 5X и выше.

Предназначен для мультироторов, таких как X500 V2. Имеет предустановленные разъемы XT-30 и XT-60 для подключения ESC и аккумулятора, а также два 5В BEC и выбираемый выход 8В/12В для различных видов периферийных устройств.

Особенности:

• Подключи и работай, не требуется дополнительной настройки для QGroundcontrol и Mission Planner
• Разъемы XT-30 и паяльные площадки для легкого подключения ESC
• Встроенные регуляторы напряжения: два 5,2 В и один выбираемый 8 В/12 В
• Порты 5В/А для питания компьютера или периферийного устройства
• Выбираемый трехрядный контактный заголовок 8В или 12В для питания периферийного устройства

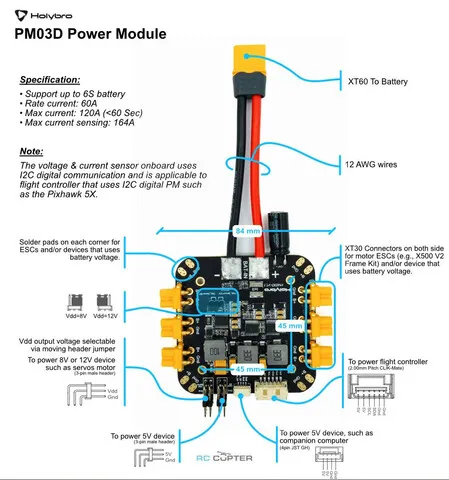

Характеристики:

• Максимальное входное напряжение: 6S аккумулятор
• Номинальный ток: 60A
• Максимальный ток: 120A (<60 сек)
• Максимальный ток срабатывания: 164A
• Разъёмы:
  • XT-60 для батареи
  • XT-30 для двигателя и периферийного устройства (напряжение батареи)
  • Паяльные площадки в каждом углу (напряжение батареи)
  • CLIK-Mate 2.0mm для полетного контроллера (автономный BEC 5.2V/3A)
  • JST GH 4pin (5.2V/3A, BEC совместно с 5.2V трехрядным штырьковым разъемом)
  • 2x трехрядный контактный разъем (5.2V/3A, BEC совместно с JST GH 4pin)
  • 2x трехрядный контактный разъем (8 В или 12 В, выбирается путем перемещения перемычки, 3 А)
• Размер: 84*78*12 мм (без учета проводов)
• Крепление: 45*45 мм
• Вес: 59 г
• Питание: 7-42V (2-10S LiPo)
• Максимальный рабочий ток: 120А
• Выход 5V на 3А
• Размеры: 35*35*5 мм
• Крепёжные отверстия: 30.5*30.5 мм
• Вес: 7 г

Таблица сравнения разных модулей питания Holybro Power Module по ссылке:

• https://rccopter.ru/blogs/knowledge/holybro-pm-comparsion

Вилка XT60 и провод 12AWG, которыми комплектуется PM03D, рассчитаны на непрерывный ток 30А и мгновенный ток 60А (<1 минуты). Если используется больший ток, следует соответственно изменить тип вилки и размер провода.

В комплекте:

•     1x плата PM06
•     1x 80 мм XT60 провод разъема (предварительно спаянный)
•     1x Электролитический конденсатор: 220uF 63V (предварительно спаянный)
•     1x 2,0 мм шаг CLIK-Mate 6pin кабель (для питания полетного контроллера)
•     4pin JST GH к USB Type C
•     4pin JST GH к бочкообразному штекеру (2,1*5,5 мм)
•     4pin JST GH к бочкообразному штекеру (2,5*5,5 мм)
•     Кабель 4pin Pin Dupont (2шт)
•     Нейлоновый крепеж
