Модуль питания Holybro PM06 v2 micro (7-42V 120A, 5V 3A, PDB) для Pixhawk 4/6c

ВНИМАНИЕ! Данная модель является устаревшей.

Обновлённая версия:

Модуль питания Holybro PM06 v2 14S micro (7-49V 120A, 5V 3A, PDB) для Pixhawk 4/6c

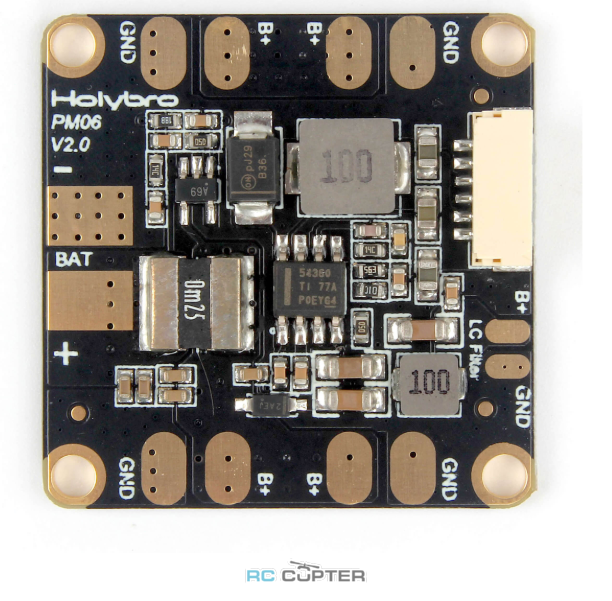

Модуль питания Holybro PM06 v2 micro (power module px4 PM Board или силовой модуль) для Pixhawk (pix, px4) рассчитан на LiPo батареи 2-10S (7-42V) и необходим для удобного питания полётного контроллера Pixhawk и ESC регуляторов (до 120А), с передачей информации о потреблении тока и напряжении. Дополнительно имеет стандартный выход 5V на 3А.

Характеристики:

• Питание: 7-42V (2-10S LiPo)
• Максимальный рабочий ток: 120А
• Выход 5V на 3А
• Размеры: 35*35*5 мм
• Крепёжные отверстия: 30.5*30.5 мм
• Вес: 7 г

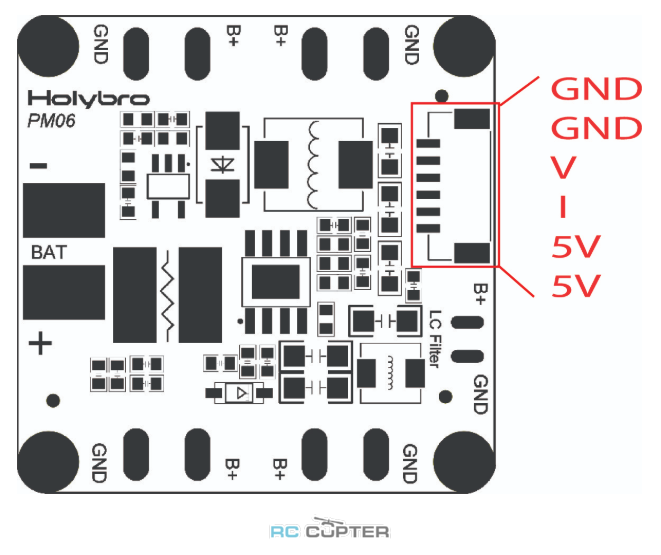

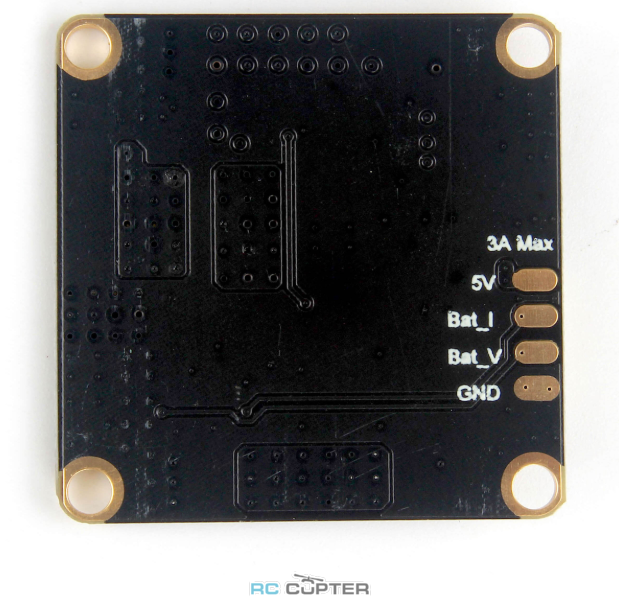

Распиновка:

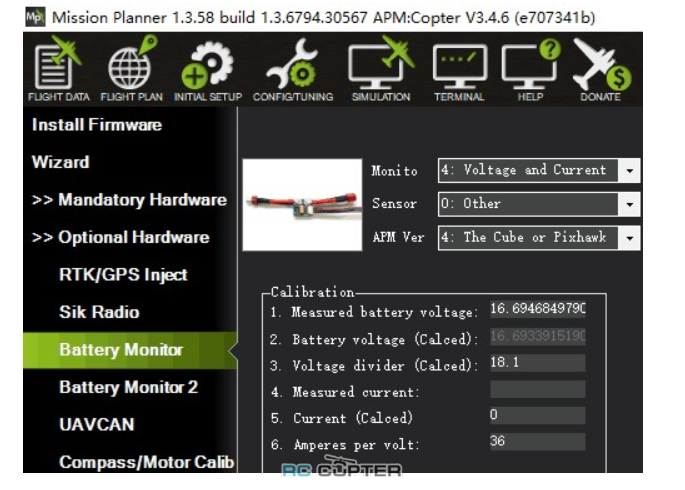

Инструкция, как настроить отображение ёмкости батареи в Mission Planer:

1. Connect PM06 to the battery, also connect it to Mission Planner via USB.
2. Click “INITIAL SETUP” and come to the menu “Battery Monitor”.
3. Make “Monito” into “Voltage and Current”.
4. Make “Sensor” into “Other”.
5. Make “APM Ver” into “The Cube or Pixhawk”.
6. Input “18.1” into Voltage divider (Calced).
7. In put “36” into “Amperes per volt”.
8. Disconnect and reconnect it to finish the setting up.（“Measured battery voltage” shows the current quantity of electric charge of the battery.）

Таблица сравнения разных модулей питания Holybro Power Module по ссылке:

• https://rccopter.ru/blogs/knowledge/holybro-pm-comparsion

В комплекте:

• Модуль питания Holybro PM06 v2 micro (7-42V 120A, 5V 3A, PDB) для Pixhawk 4/6c - 1шт

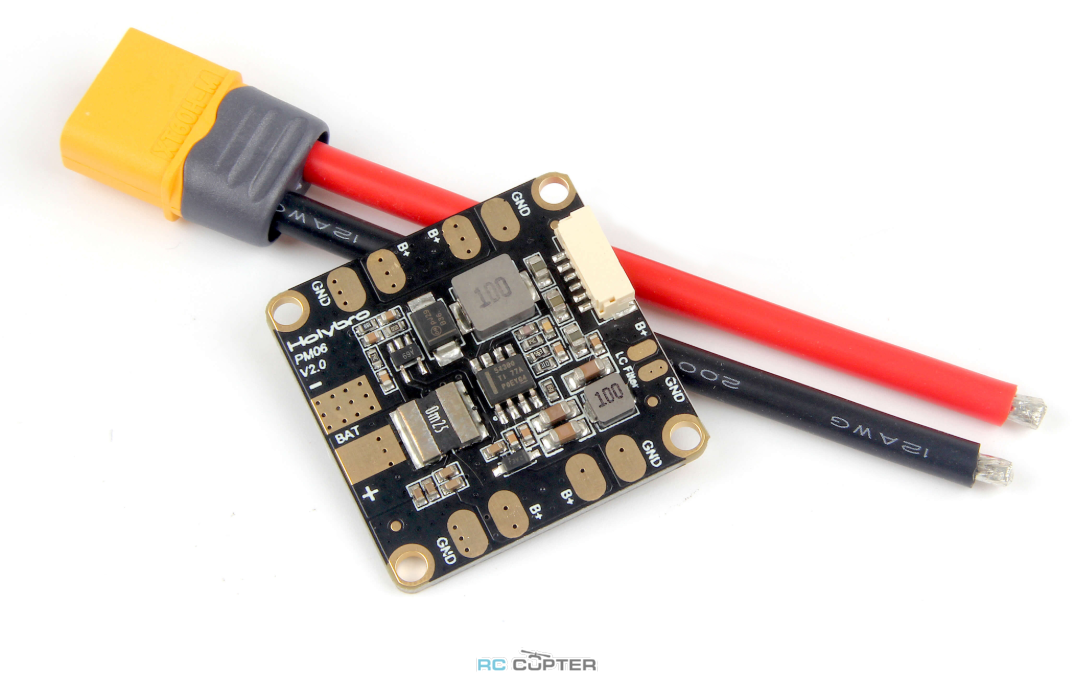

• Провод для подключения к АКБ XT60 80 мм - 1шт

• Провод 6pin GH - 1шт

• Провод 6pin JST- 1шт
