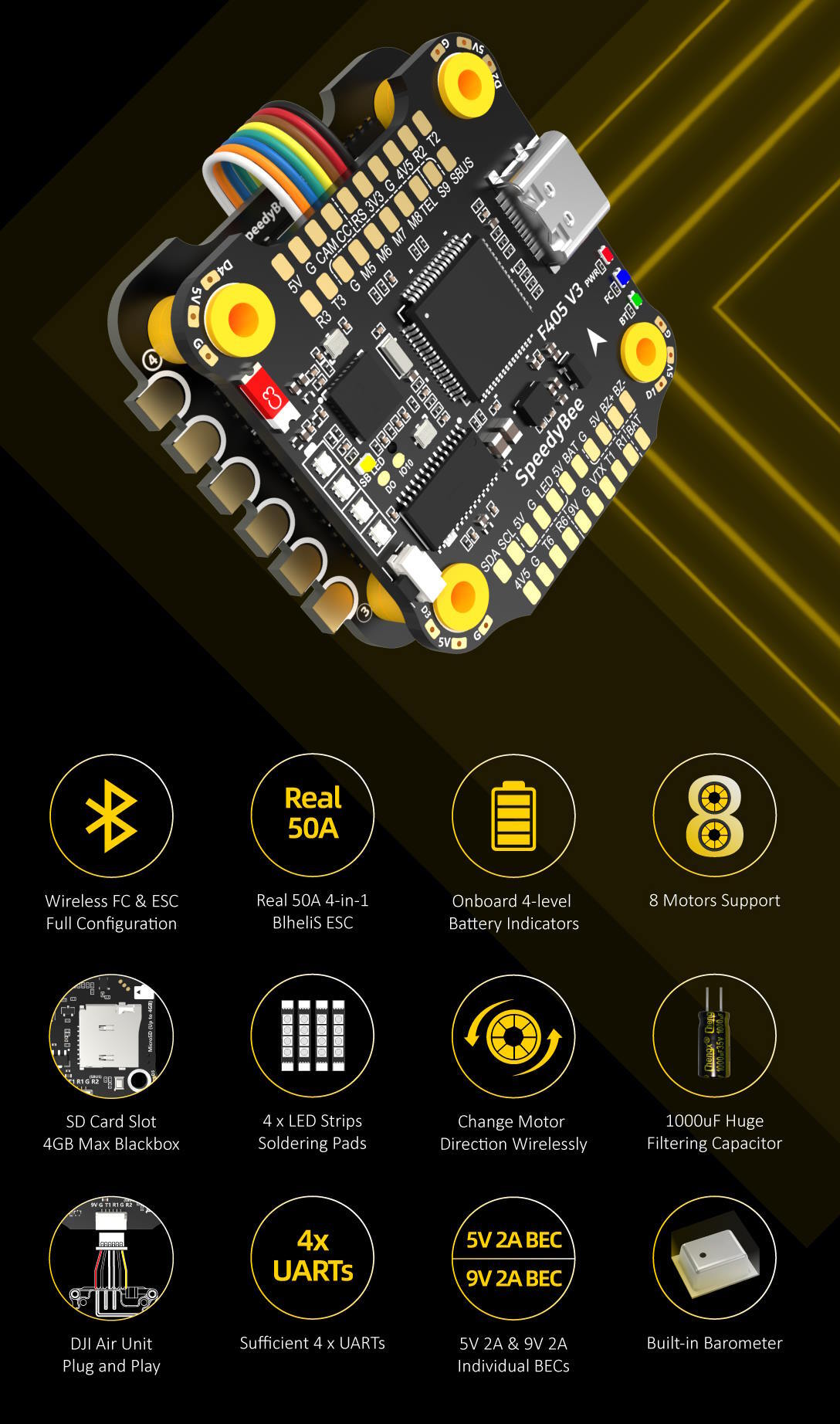

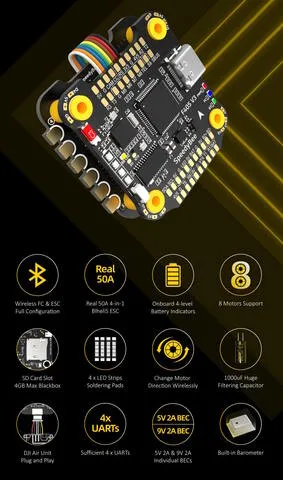

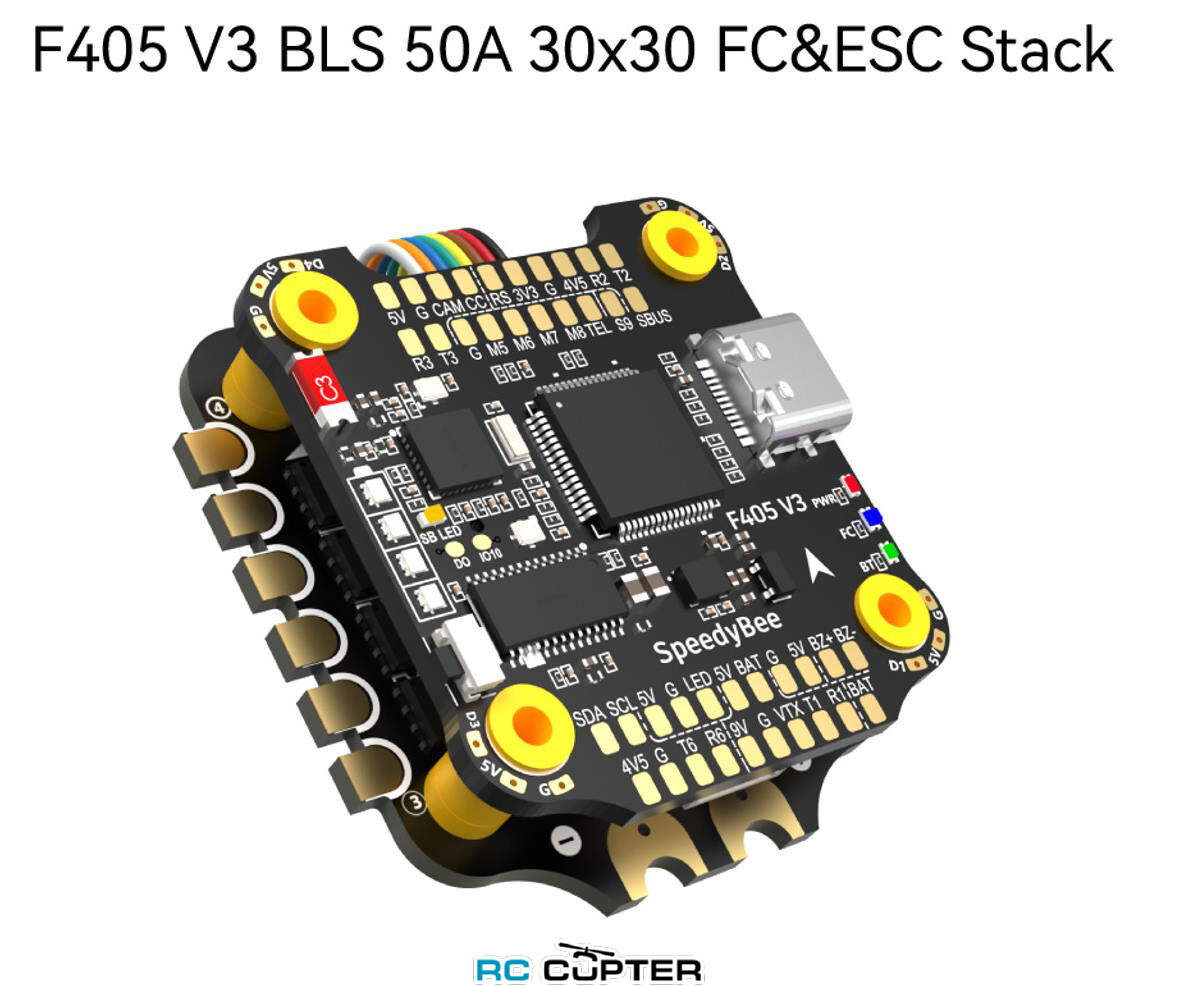

Вы получите STM32F405 FC (лучше, чем F411), встроенный 4-уровневый индикатор заряда батареи, слот для карты памяти Blackbox SD на 4 ГБ для журналов полетов, 4 группы светодиодных полосок, в комплекте с разъемом DJI* для вашего цифрового квадрокоптера, а также встроенный Bluetooth для беспроводной настройки через приложение SpeedyBee.
Не забудьте о мощном 50A 4-in-1 ESC, построенном с защитным диодом TVS + японские конденсаторы TDK SMT + внешний 1000uF конденсатор с низким ESR, все для прочной сборки и плавного полета.
*Разъем DJI Air Unit полностью совместим с DJI 03/RunCam Link/ Caddx Vista/DJI Air Unit V1, нет необходимости менять провод.

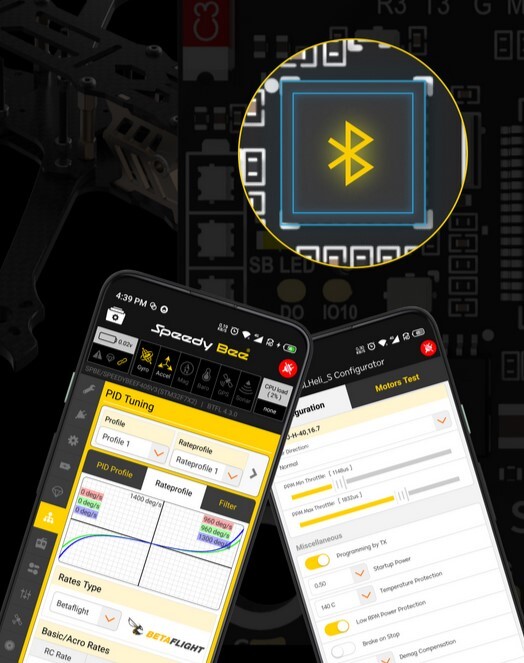

Настройте свой FC и ESC через Bluetooth
С помощью приложения SpeedyBee превратите свой телефон в универсальный конфигуратор FC и настраивайте свой квадрокоптер в любое время и в любом месте. Беспроводной, полностью настраиваемый ESC с приложением SpeedyBee.

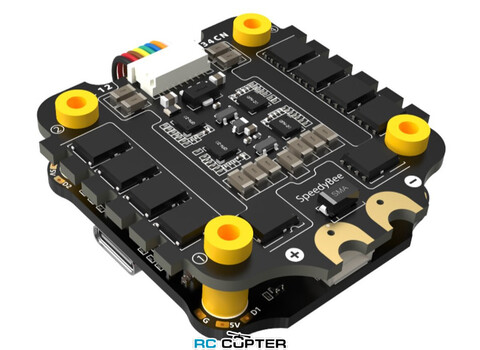

Мощный настоящий 50A 4-in-l ESC!
Построен с надежным BB21 MCU и большими площадками для легкой пайки. Построен с японским TDK фильтрующих SMT конденсаторов + бортовой TVS защитный диод, приносит плавный опыт полета. Реальный выход 50A, готовый для ваших самых мощных 6S моторов.

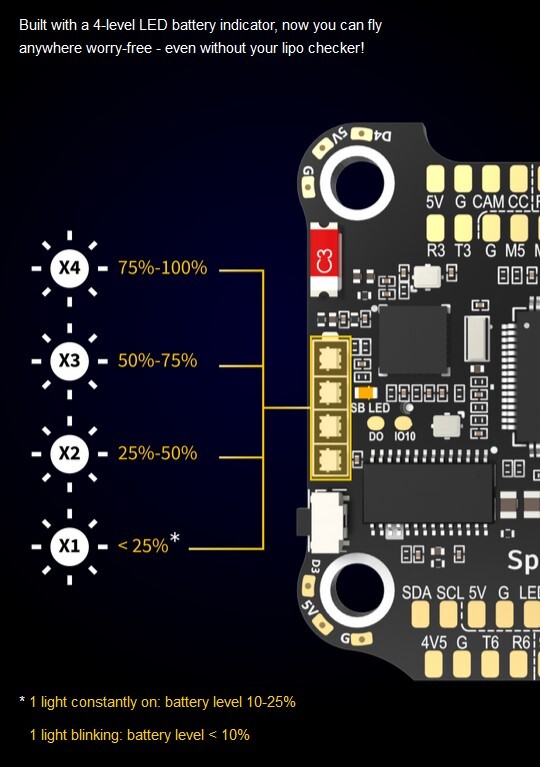

Забыли LiPo тестер? Просто посмотрите на FC!
Благодаря 4-уровневому светодиодному индикатору заряда батареи, теперь вы можете спокойно летать где угодно - даже без Li_Po-тестера!

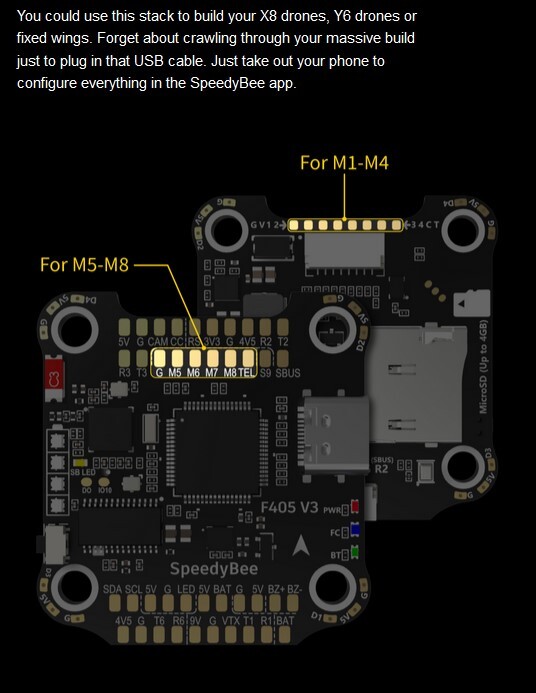

8 моторов для X8/Y6/ фиксированных крыльев
Вы можете использовать этот стек для сборки дронов X8, дронов Y6 или фиксированных крыльев. Забудьте о том, что нужно копаться в массивном корпусе, чтобы подключить USB-кабель. Просто достаньте свой телефон, чтобы настроить все в приложении SpeedyBee.

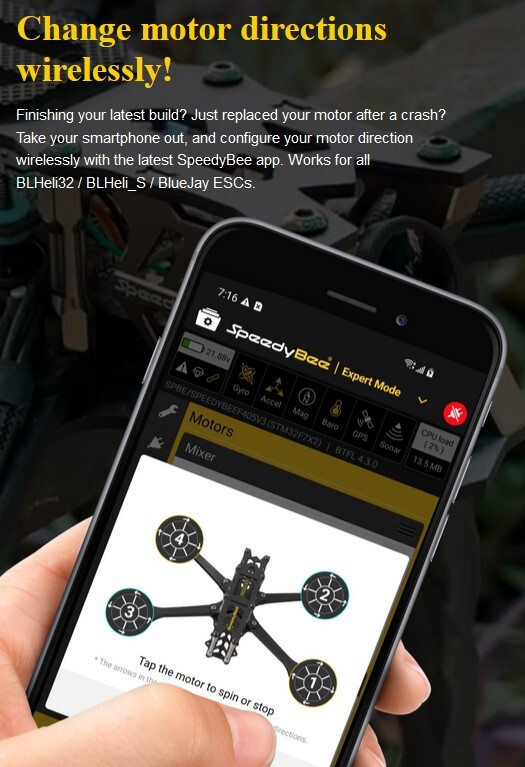

Меняйте направления движения мотора по беспроводной связи!
Заканчиваете последнюю сборку? Только что заменили мотор после аварии? Достаньте свой смартфон и настройте направление мотора по беспроводному каналу с помощью новейшего приложения SpeedyBee. Работает со всеми моторами BLHeli32 / BLHeli_S / BlueJay ESC.

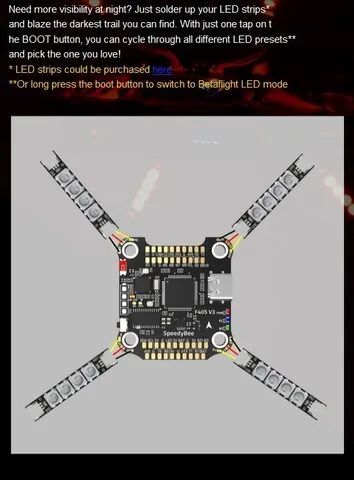

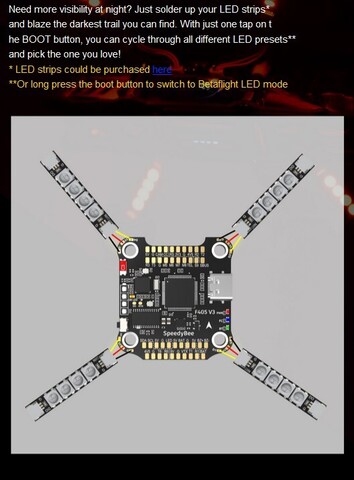

4 комплекта светодиодных накладок с простым переключением
Нужна большая видимость ночью? Просто припаяйте светодиодные полоски* и проложите самую темную тропу, какую только сможете найти. Одним нажатием на кнопку BOOT вы можете переключить все различные предустановки светодиодов** и выбрать ту, которая вам нравится!
* Светодиодные ленты могут быть приобретены отдельно
**Или долгое нажатие на кнопку загрузки для переключения в режим светодиодов Betaflight

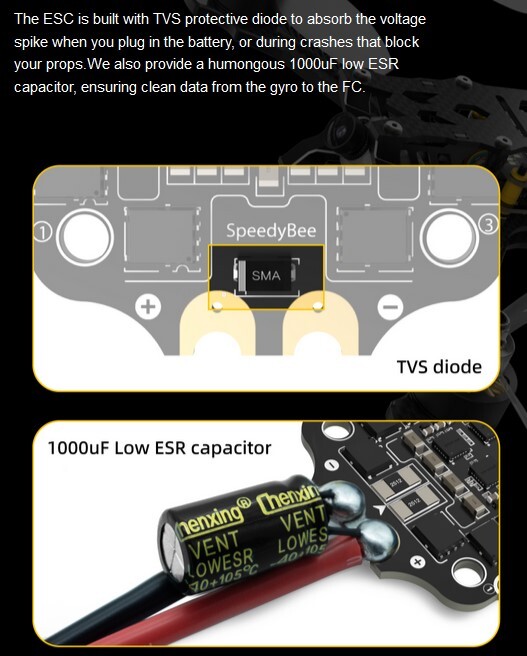

Конденсатор IOOO uF Low ESR + защитный диод TVS = дополнительная защита
ESC оснащен защитным диодом TVS для поглощения скачков напряжения при подключении батареи или во время аварий, которые блокируют ваши пропы. Мы также поставляем огромный конденсатор IOOO uF с низким ESR, обеспечивающий чистую передачу данных от гироскопа к FC.

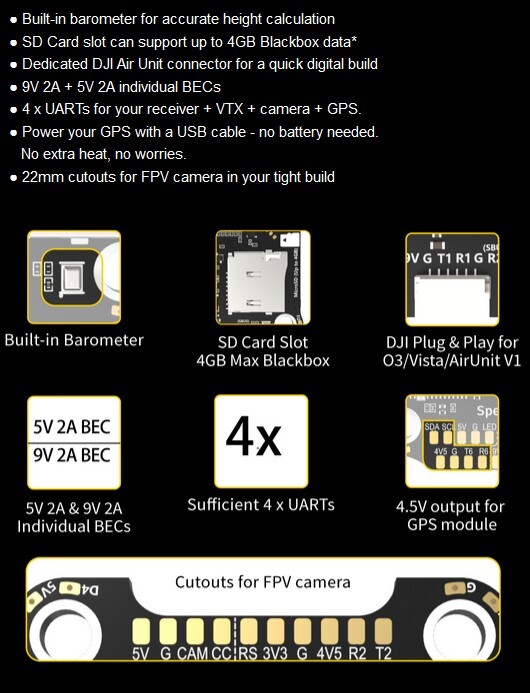

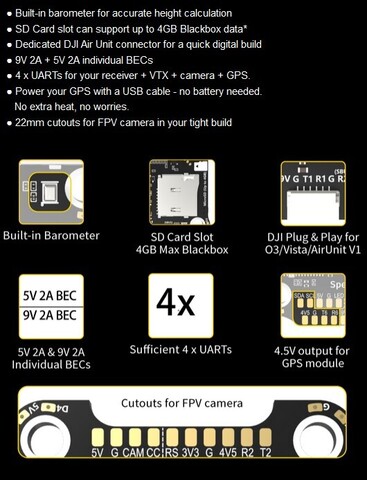

И оснащен множеством полезных функций
- - Встроенный барометр для точного расчета высоты
- - Слот для SD-карты поддерживает до 4 ГБ данных Blackbox*
- - Специальный разъем DJI Air Unit для быстрой цифровой сборки
- - Индивидуальные BEC 9V 2A + 5V 2A
- - 4 x UART для приемника + VTX + камеры + GPS.
- - Питание GPS с помощью USB-кабеля - батарея не нужна. Никакого лишнего тепла, никаких забот.
- - 22-миллиметровые вырезы для FPV-камеры при плотной сборке
| Название продукта | Полетный контроллер SpeedyBee F405 V3 30x30 |
| SKU: | SB-F4V3-50-STACK |
| MCU | STM32F405 |
| IMU(гироскоп) | BMI270 |
| USB Порт | Type-C |
| Барометр | Встроенный |
| OSD чип | AT7456E |
| BLE Bluetooth | Поддерживается. Используется для настройки полетного контроллера (MSP должен быть включен со скоростью передачи данных 115200 на UART4) |
| WIFI | Не поддерживается |

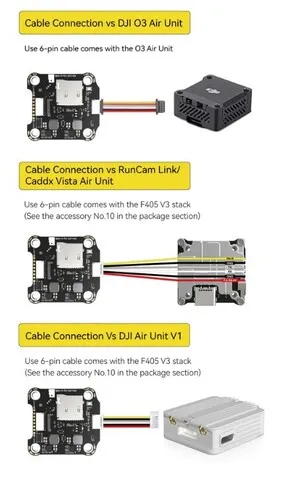

| DJI Air Unit Способ подключения | Поддерживается два способа подключения: 6-контактный разъем или прямая пайка |
| 6-pin DJI Air Unit разъем | Полностью совместим с DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, нет необходимости менять провод. |
| Blackbox MicroSD Card Slot | *Прошивка Betaflight требует, чтобы тип карты microSD был либо стандартным (SDSC), либо высокой емкости (SDHC), поэтому карты увеличенной емкости (SDXC) не поддерживаются (многие высокоскоростные карты U3 являются SDXC). Также карта microSD ДОЛЖНА быть отформатирована в формате FAT16 или FAT32 (рекомендуется), вы можете использовать любую SD-карту менее 32 ГБ, но Betaflight распознает только 4 ГБ максимум. Мы предлагаем вам использовать этот сторонний инструмент форматирования и выбрать «Перезаписать формат», а затем отформатировать вашу карту. Также посмотрите здесь рекомендуемые SD-карты |
| Панель управления камерой BetaFlight | Да (панель CC на передней стороне) |
| Вход для датчика тока | Для SpeedyBee BLS 505A ESC, пожалуйста, установите масштаб = 386 и смещение = 0. |
| Вход питания | 3S - 6S Lipo (через G, BAT контакты/пады от 8-контактного разъема или 8-колодки на нижней стороне) |
| Выход 5 В | 9 групп выходов 5 В, четыре площадки +5 В и 1 площадка BZ+ (используется для Buzzer) на передней стороне, и 4x светодиодные площадки 5 В. Общий ток нагрузки составляет 2 А. |
| Выход 9 В | 2 группы выходов 9 В, одна площадка +9 В на лицевой стороне и другая в разъеме на нижней стороне. Общий ток нагрузки составляет 2 А. |
| Выход 3.3 В | Предназначен для приемников с 3,3 В входом. Токовая нагрузка до 500 мА. |
| Выход 4.5 В | Предназначен для приемника и GPS-модуля, даже если питание FC осуществляется через порт USB. Токовая нагрузка до 1 А. |
| ESC сигналы | M1 - M4 на нижней стороне и M5-M8 на передней стороне. |
| UART | 6 комплектов (UART1, UART2, UART3, UART4 (выделенный для Bluetooth соединения)), UART5 (выделенный для телеметрии ESC), UART6 |
| ESC телеметрия | UART R5(UART5) |
| I2C | Поддерживается I2C. Разъемы SDA и SCL на передней стороне. Используются для магнитометра, сонара и т.д. |
| Традиционные светодиодные панели Betaflight | Поддерживается. Колодки 5V, G и LED на нижней части лицевой стороны. Используются для светодиодов WS2812, управляемых прошивкой Betaflight. |
| Buzzer | Площадки Buzzer BZ+ и BZ- используются для 5В Buzzer. |
| BOOT кнопка | [A]. Нажатие и удержание кнопки BOOT и одновременное включение питания заставит FC войти в режим DFU, это необходимо для прошивки, когда FC окирпичивается. [B]. Когда FC включен и находится в режиме ожидания, кнопка BOOT может использоваться для управления светодиодными полосками, подключенными к разъемам LED1-LED4 на нижней стороне. По умолчанию короткое нажатие кнопки BOOT приводит к переходу в режим отображения светодиодов. Длительное нажатие кнопки BOOT переключает режим SpeedyBee-LED и режим BF-LED. В режиме BF-LED все полоски LED1-LED4 будут управляться прошивкой Betaflight. |
| RSSI Вход | поддерживается. На лицевой стороне обозначен как RS. |
| Smart Port / F.Port | не поддерживается |
| Поддерживаемые прошивки контроллера полета | BetaFlight(Default), INAV (Прошивка INAV может использовать только Multishot (рекомендуется) и OneShot125. Обратите внимание, что DShot не поддерживается). |
| Целевое имя прошивки | SPEEDYBEEF405V3 |

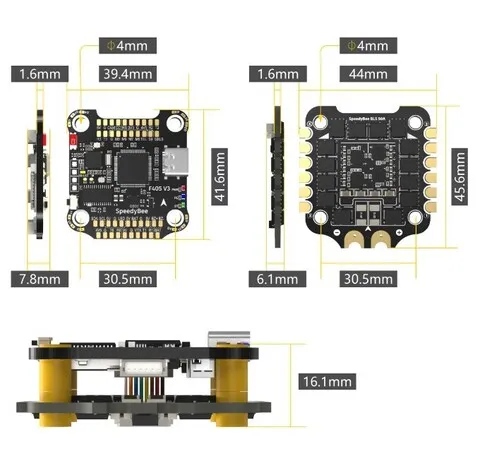

| Крепление | 30,5 x 30,5 мм (диаметр отверстия 4 мм) |
| Размер | 41.6(Д) x 39.4(Ш) x 7.8(В) мм |
| Вес | 9.6 г |
| Название продукта | SpeedyBee BLS 50A 30x30 4-in-1 ESC |
| Прошивка | BLHeli_S JH50 |
| Ссылка на скачивание конфигуратора для ПК | https://esc-configurator.com/ |
| Непрерывный ток | 50 A * 4 |
| Пиковый ток | 55 A (5 секунд) |
| TVS Защитный диод | Да |
| Внешний конденсатор | 1000 мкФ с низким ESR (в комплекте) |
| ESC Протокол | DSHOT300/600 |
| Вход питания | 3-6S LiPo |
| Выход питания | VBAT |
| Датчика ток | поддерживается (шкала=386 смещение=0) |
| ESC Телеметрия | не поддерживается |
| Крепление | 30,5 x 30,5 мм (диаметр отверстия 4 мм) |
| Размер | 45.6(Д) * 44(Ш) *6.1мм(В) |
| Вес | 13.8 г |
Ссылка на инструкцию

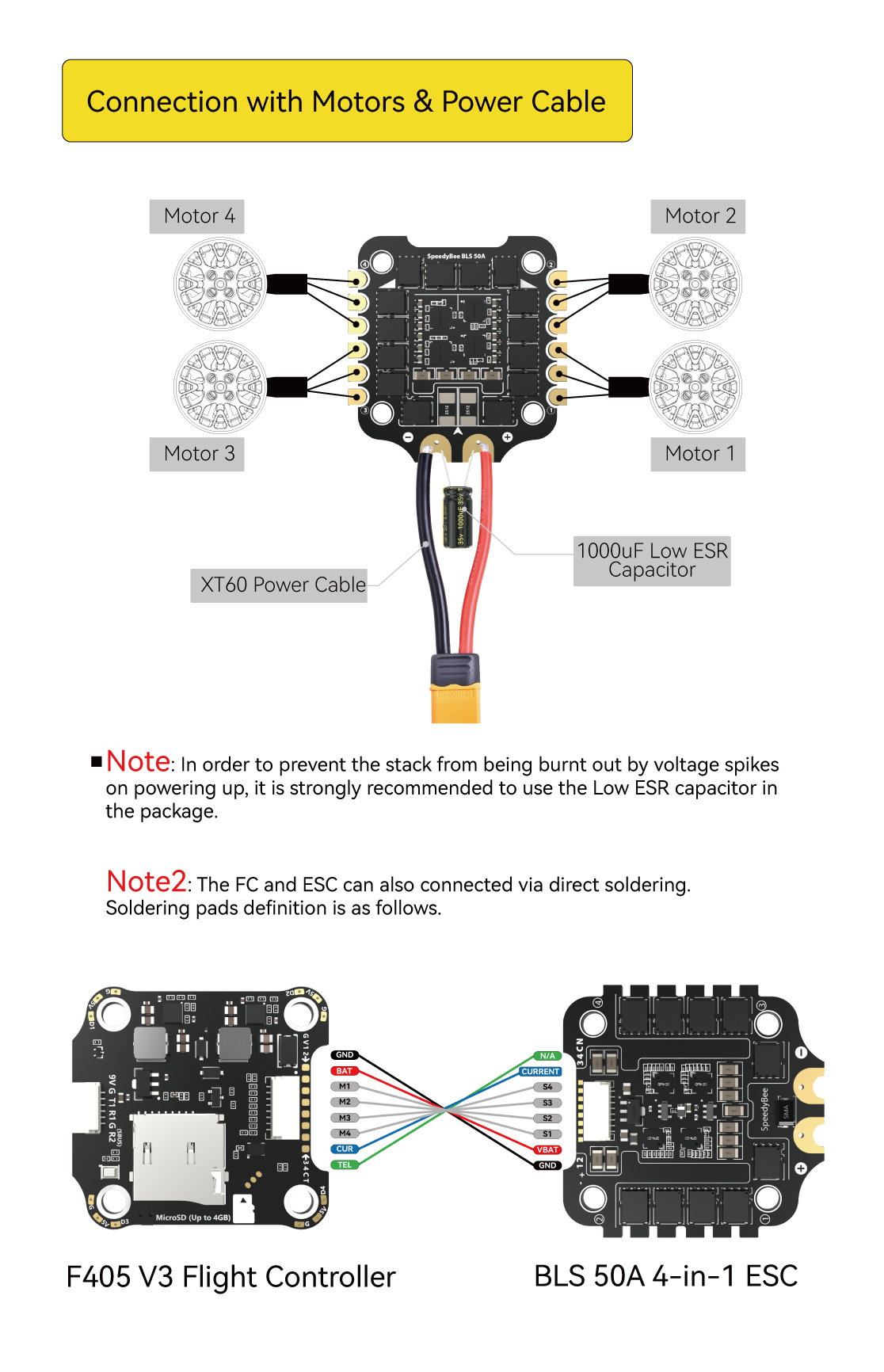

Примечание: Чтобы предотвратить сгорание стека от скачков напряжения при включении питания, настоятельно рекомендуется использовать конденсатор с низким ESR в комплекте.
Примечание2: FC и ESC также могут быть соединены прямой пайкой.

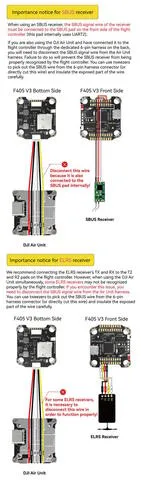

Внимание для приемника SBUS
При использовании приемника SBUS сигнальный провод SBUS приемника должен быть подключен к колодке SBUS на передней стороне полетного контроллера (эта колодка внутри использует UART2).
Если вы также используете DJI Air Unit и подключили его к полетному контроллеру через специальный 6-контактный жгут на задней панели, вам необходимо отсоединить сигнальный провод SBUS от жгута Air Unit. В противном случае приемник SBUS не будет правильно распознаваться полетным контроллером. Вы можете использовать пинцет, чтобы вынуть провод SBUS из 6-контактного разъема жгута (или непосредственно отрезать этот провод) и тщательно изолировать открытую часть провода.
Важное замечание для приемника ELRS
Мы рекомендуем подключать TX и RX приемника ELRS к колодкам T2 и R2 на полетном контроллере. Однако при одновременном использовании DJI Air Unit некоторые приемники ELRS могут не распознаваться полетным контроллером. Если вы столкнулись с этой проблемой, вам необходимо отсоединить сигнальный провод SBUS от жгута проводов Air Unit. Вы можете воспользоваться пинцетом, чтобы вынуть провод SBUS из 6-контактного разъема жгута проводов (или непосредственно отрезать этот провод), и тщательно изолировать оголенную часть провода.

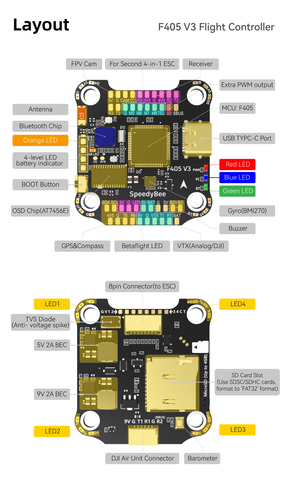

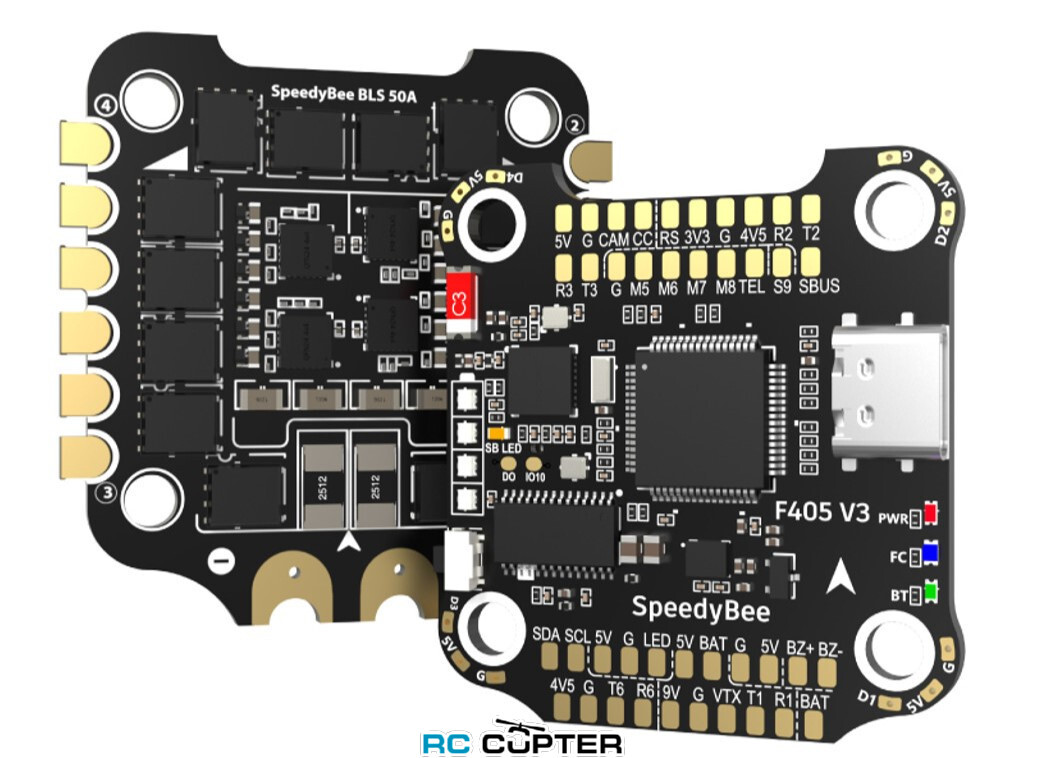

Расположение контактов

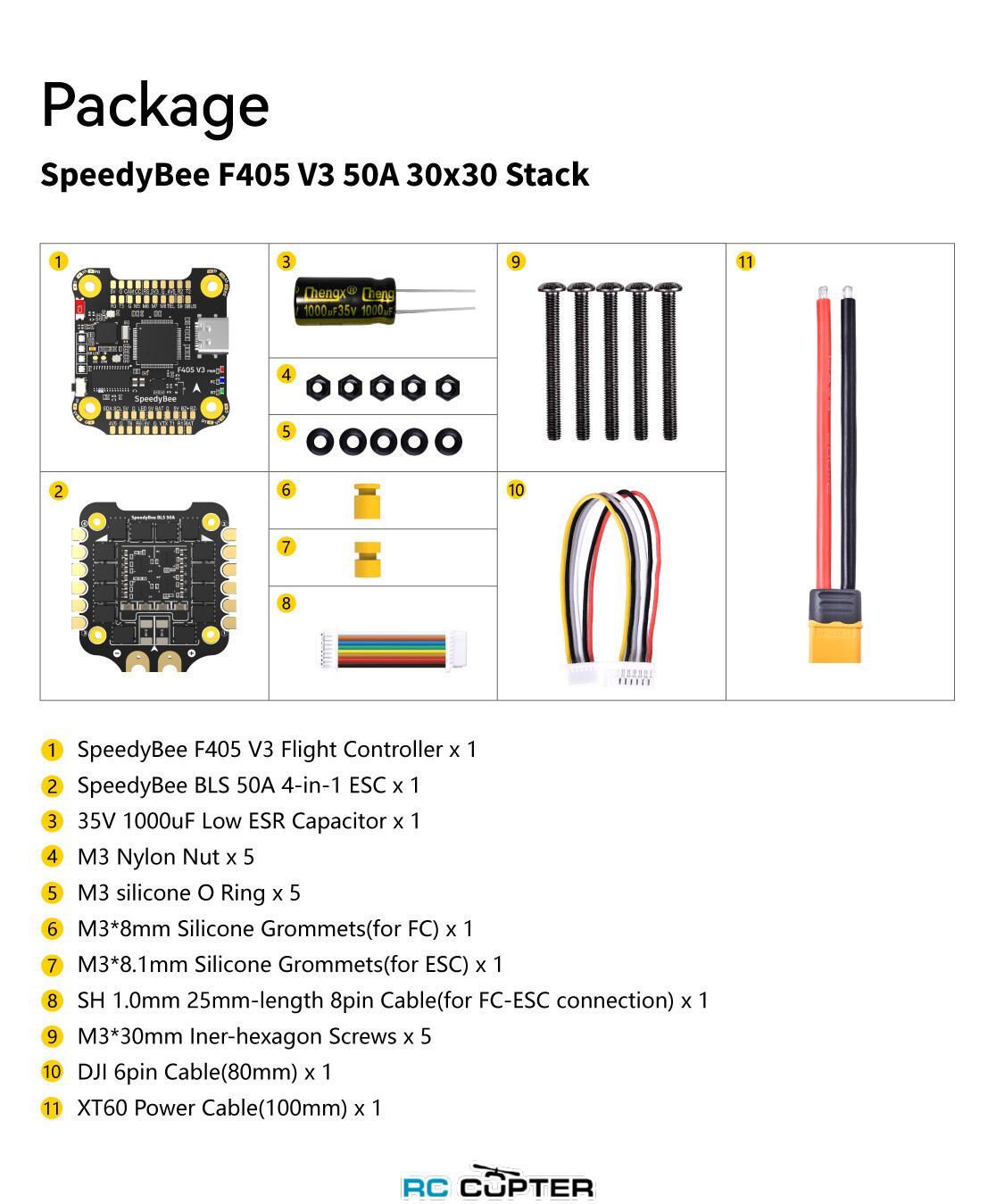

Комплектация
- 1 Полетный контроллер SpeedyBee F405 V3 x 1
- 2 SpeedyBee BLS 50A 4-in-1 ESC x 1
- 3 Конденсатор 35V 1000uF Low ESR x 1
- 4 M3 нейлоновая гайка x 5
- 5 M3 силиконовое уплотнительное кольцо x 5
- 6 M3*8 мм силиконовые втулки (для FC) x 1
- 7 M3*8.1mm Силиконовые втулки (для ESC) x 1
- 8 SH 1,0 мм 25 мм длина 8-контактный кабель (для FC-ESC соединения) x 1
- 9 Винты с внутренним шестигранником M3*30 мм x 5
- 10 Кабель DJI 6pin (80 мм) x 1
- 11 Кабель питания XT60 (100 мм) x 1
| Вес: | 23.4 г |
| Входное напряжение (питание): | 3-6S |
| Выходное напряжение: | 3.3-9.0 В |
| Количество моторов: | 4 , 1 , 8 , 6 |
| Пиковый ток: | 55 А х4 |
| Производитель: | SpeedyBee |
| Протокол связи в микроконтроллерах и периферии: | I2C , UART , Bluetooth |
| Разъём: | Micro SD , USB-C |
| Ток: | 50 А х4 |
