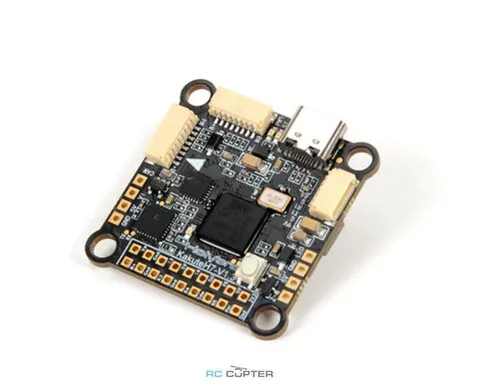

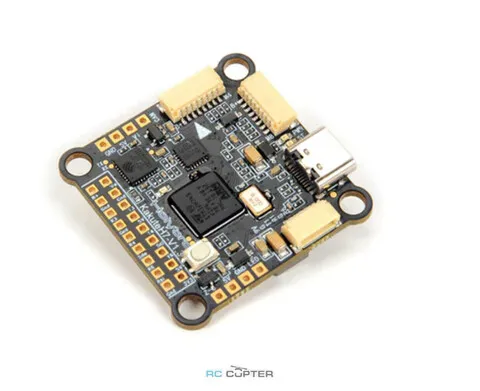

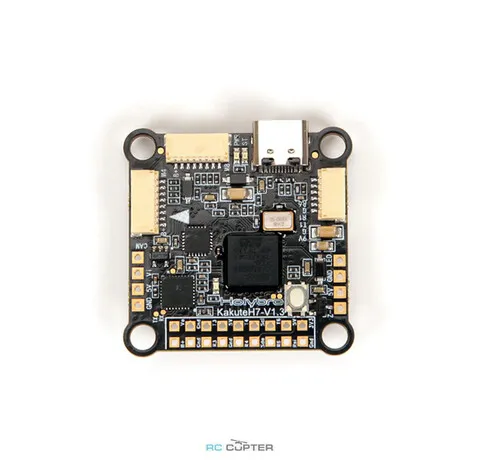

Полётный контроллер Holybro Kakute H7 v1.3 (MPU6000)

Полётный контроллер Holybro Kakute H7 v1.3 (MPU6000)

Версия, которая поставляется в настоящее время, - Kakute H7 V1.3. Эта версия 1.3 теперь имеет USB-C, 9 В 3 А BEC для VTX и разъем JST-SH для VTX-порта. Более подробную информацию о различиях между версиями можно найти в этой таблице.

Описание:

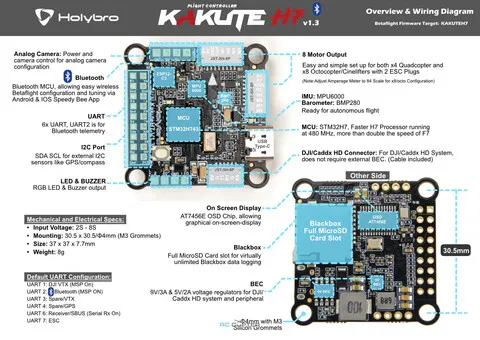

Полетный контроллер Holybro Kakute H7 v1.3 имеет множество функций, включая встроенный Bluetooth, два порта 4in1 ESC, разъем для HD-камеры, барометр, экранное меню, 6x UART, полный слот для карт памяти Blackbox MicroSD, 5V и 9V/3A BEC, простую схему пайки и многое другое.

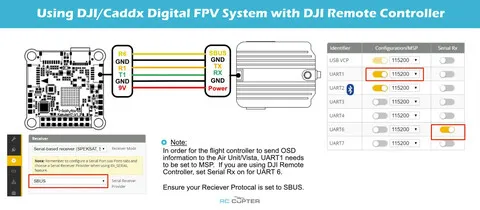

Kakute H7 использует лучшие черты своего предшественника F7 и еще больше улучшает аппаратные компоненты и компоновку. Благодаря дополнительному встроенному чипу Bluetooth можно выполнять настройку и тюнинг Betaflight по беспроводной связи с телефона с помощью приложения SpeedyBee для Android и IOS. Kakute H7 поддерживает стандарт DJI HD. Он оснащен простым портом plug-and-play со встроенным регулятором 9 В, предназначенным для питания HD-видеопередатчиков, таких как DJI/Caddx FPV Air Unit и Caddx Vista, и поддерживает аналоговую систему.

Он имеет 6 выделенных портов UART со встроенной инверсией для подключения периферийных устройств (UART2 используется для телеметрии по Bluetooth), а также полноценный слот для карт MicroSD для практически неограниченной регистрации данных Blackbox. Двойные разъемы 4in1 ESC, позволяющие легко подключать конфигурацию x8 октокоптеров и сохранять простоту и чистоту. Встроенный экранный дисплей BetaFlight OSD позволяет легко выводить на FPV-дисплей важную информацию: напряжение батареи, время полета, предупреждения, RSSI, интеллектуальные аудиофункции и многое другое. Кроме того, устройство готово к автономному полету благодаря встроенному барометру. Имеются светодиодная и зуммерная панели, панель I2C (SDA и SCL) для подключения внешних GPS/магнитометров.

Характеристики:

• MCU - STM32H743 32-bit processor running at 480 MHz
• IMU - MPU6000
• Barometer - BMP280
• OSD - AT7456E
• Onboard Bluetooth chip - ESP32-C3
  • SpeedyBee IOS & Android App Compatible
  • Note: The Bluetooth onboard is set to automatically turn off when the flight controller is unlocked (arm) and turn on automatically when the flight controller is locked (disarm) in Betaflight

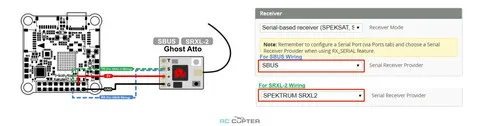

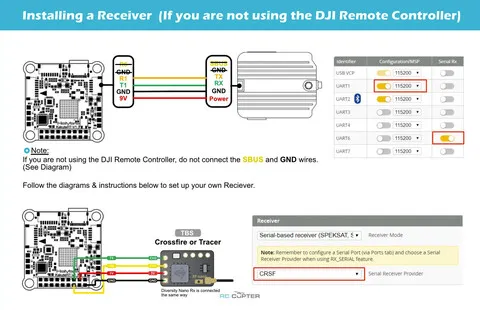

• 6x UARTs (1,2,3,4,6,7; UART2 is used for Bluetooth telemetry)
• 9x PWM Outputs (8 Motor Output, 1 LED)

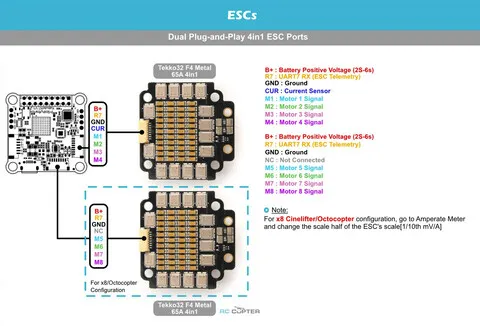

• 2x JST-SH1.0 8pin ESC port (4in1 ESCs, x8/Octocopter compatible)
• 1x JST-SH1.0 6pin VTX port (For HD System like Caddx Vista & Air Unit)
• Battery input voltage: 2S - 8S
• BEC 5V 2A Cont.
• BEC 9V 3A Cont
• USB Type-C
• Mounting - 30.5 x 30.5mm/Φ4mm hole with Φ3mm Grommets
• Dimension - 35x35mm

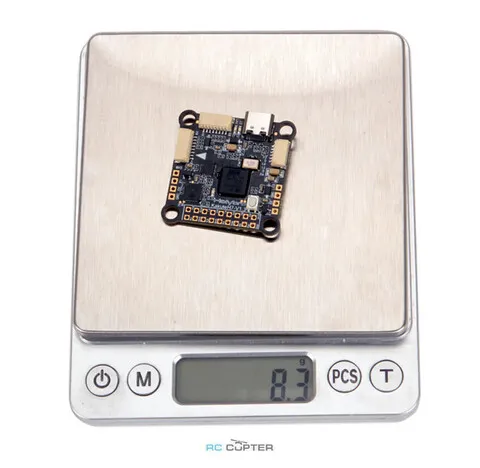

• Weight - 8g

В комплекте:

• Полетный контроллер Kakute H7 V1.3- 1 шт.
• Силиконовые втулки M3 - 4 шт.
• JST-SH1.0_8pin 150mm Cable (For ESCs) - 2 шт.
• JST-SH1.0_6pin 80мм и 150мм кабель (для DJI Air Unit) -  2 шт.
• JST-SH1.0_6pin цветной силиконовый кабель 150 мм (для системы Caddx HD и других VTX) - 1 шт.

Firmware Targets

    BetaFlight: KakuteH7 (v4.2.11 & newer)
    INAV: KakuteH7 (4.0.0 & newer) SD card support added in 4.1.0.
    ArduPilot: KakuteH7 (4.2.0 & newer)
    PX4: KakuteH7 (PX4 v1.13 or newer)
