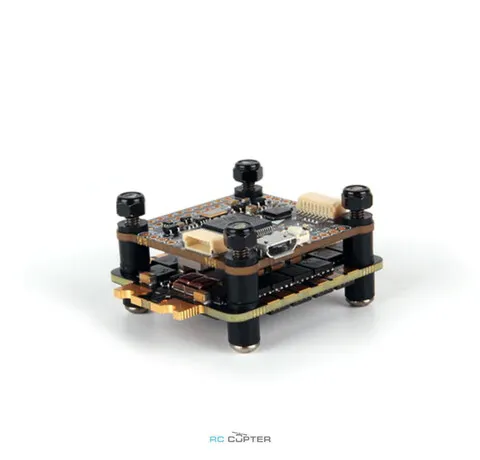

Полётный контроллер Holybro Kakute F4 V2.4 + ESC Tekko32 F4 50A Stack

Полётный контроллер Holybro Kakute F4 V2.4 + ESC Tekko32 F4 50A

Описание:

Полетный контроллер Holybro Kakute F4 V2.4 включает в себя разъем для подключения HD-камеры DJI O3, порты 4in1 ESC, барометр, OSD, 5x UART, возможность ведения журнала со встроенной вспышкой, BEC 5V и 9V/3A, простую схему пайки и многое другое.

Kakute F4 V2.4 готов к работе с DJI HD. Он оснащен простым портом plug-and-play со встроенным регулятором 9 В/А, предназначенным для питания HD-видеопередатчиков, таких как DJI O3 Air Unit и Caddx Vista, и поддерживает аналоговую систему. Имеет 5x выделенных портов UART со встроенным инвертором для подключения периферийных устройств. Он также готов к автономному полету благодаря встроенному барометру. Имеется панель светодиодов и зуммера, панель I2C (SDA и SCL) для подключения внешних GPS/магнитометров.

Kakute F4 v2.4 Specification:

• MCU - STM32F405
• IMU - MPU6000
• Barometer - BMP280
• OSD - AT7456E
• 5x UARTs (1,3,4,4,6,7)
• 128 Mbit Dataflash chip
• Battery input voltage: 2S-8S
• BEC 9V/3A - Optimized for DJI O3 Air unit
• BEC 5V/2A
• 7x PWM Outputs (6 Motor Output, 1 LED)
• Supports serial receivers (SBUS, iBus, Spektrum, Crossfire, ESLR).
• Mounting - 30 x 30mm, Φ4mm hole with M3 Grommets
• Dimension - 37x37mm
• Weight – 7g
• JST-SH1.0_8pin port (For 4in1 ESCs)
• JST-SH1.0_6pin port (For DJI/Caddx HD System and other VTX)

Kakute F4 v2.4 Wiring Diagram

ESC Tekko32 F4 4in1 50A

Fast F4 MCU @150Mhz / PWM output up to 96K / 4~6S / BLHeli32 / 30x30

Характеристики:

• New and faster F4 MCU @ 150Mhz (compared to F3 @108Mhz & F0 @48Mhz)
• PWM Frequency: 16k to 96k
• Separate drive & control circuit, this broadens the current capability of the drive circuit while reducing the electrical interference to the control circuit.

Kakute F4 v2.4 Manual & Pin Diagram

В комплекте:

• Kakute F4 V2 STACK (FC+ESC) - 1 шт.
• Электролитический конденсатор: 1000uF 35v - 1 шт.
• Кабель 8pin - 8pin с шагом 1 мм 65 мм - 1 шт.
• Кабель 8pin - 8pin с шагом 1 мм 25 мм - 1 шт.
• Кабель JST SH 6pin to JST GHR 8pin 80mm &150mm (для DJI/Caddx HD System) - 1 шт.
• Кабель JST SH 6pin 100 мм (для систем Caddx HD) - 1 шт.
