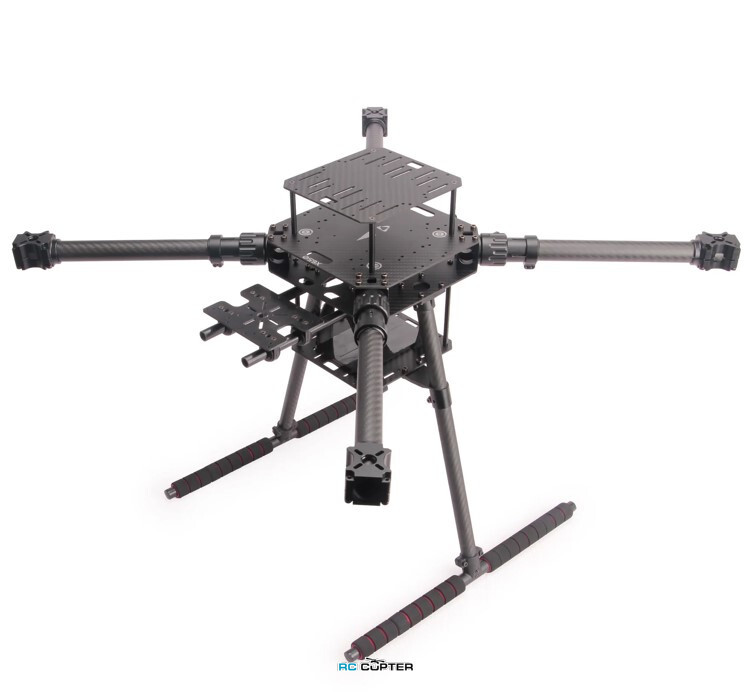

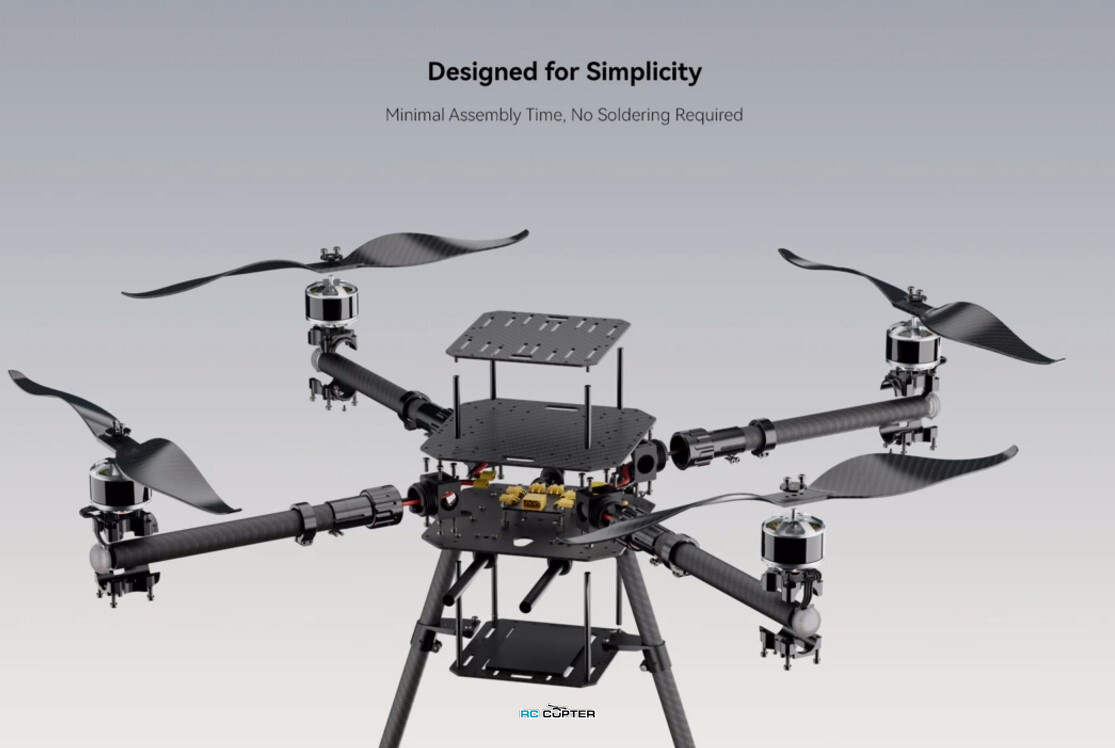

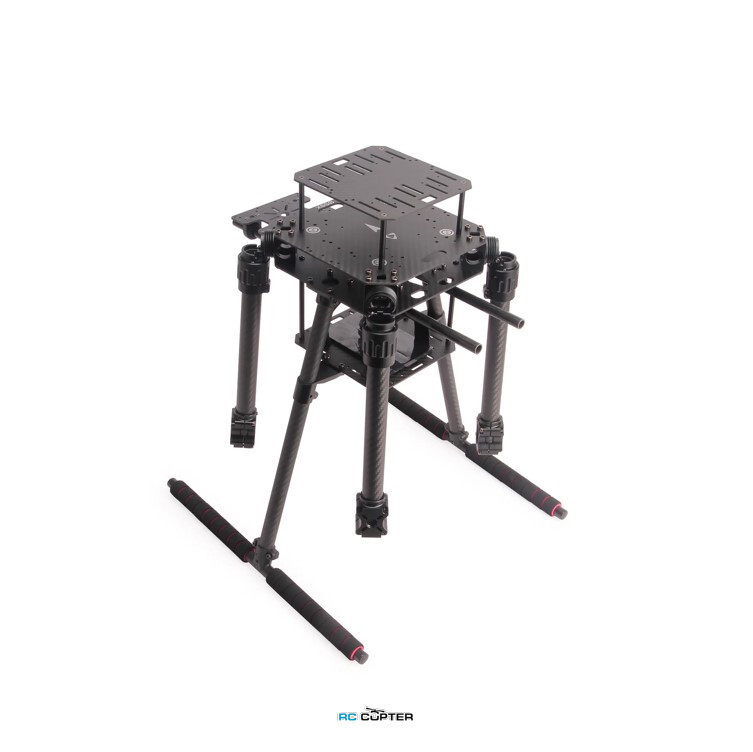

Карбоновая рама квадрокоптера Holybro X650

Рама квадрокоптера Holybro X650 выполнена из карбона, что обеспечивает высокую прочность и легкость конструкции. Благодаря складному дизайну, раму удобно хранить и транспортировать. Она оснащена всеми необходимыми элементами для установки дополнительного оборудования, такого как GPS, полетные контроллеры Pixhawk 6C или Pixhawk 6X, а также популярные компактные компьютеры вроде Raspberry Pi 4 и Jetson Nano. Время полета составляет примерно 30 минут при использовании аккумулятора емкостью 6S 10000 мАч и может быть увеличено путем добавления дополнительных источников питания.

Особенности рамы:

• Расстояние между центрами моторов: 650 мм

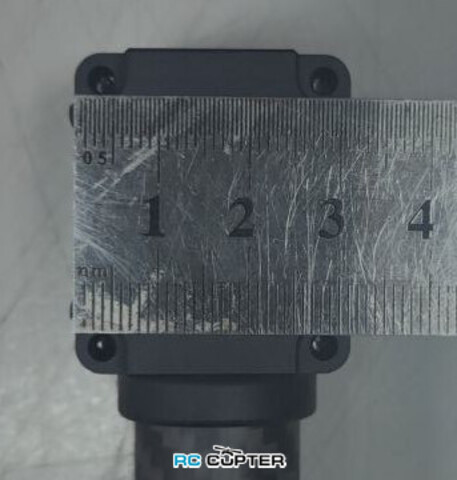

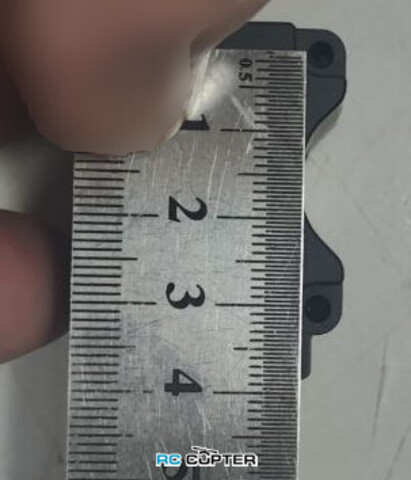

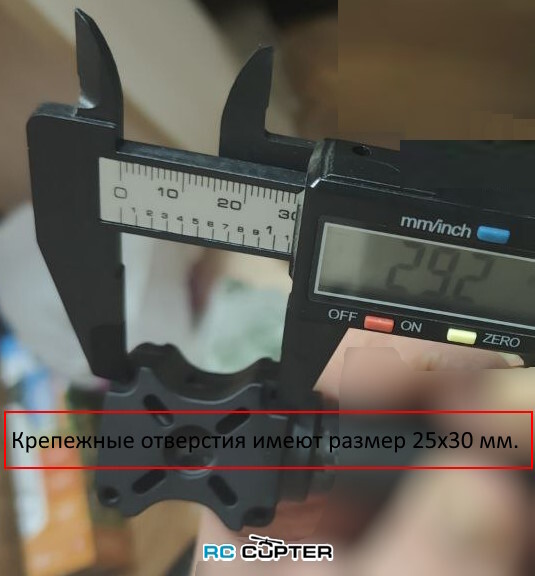

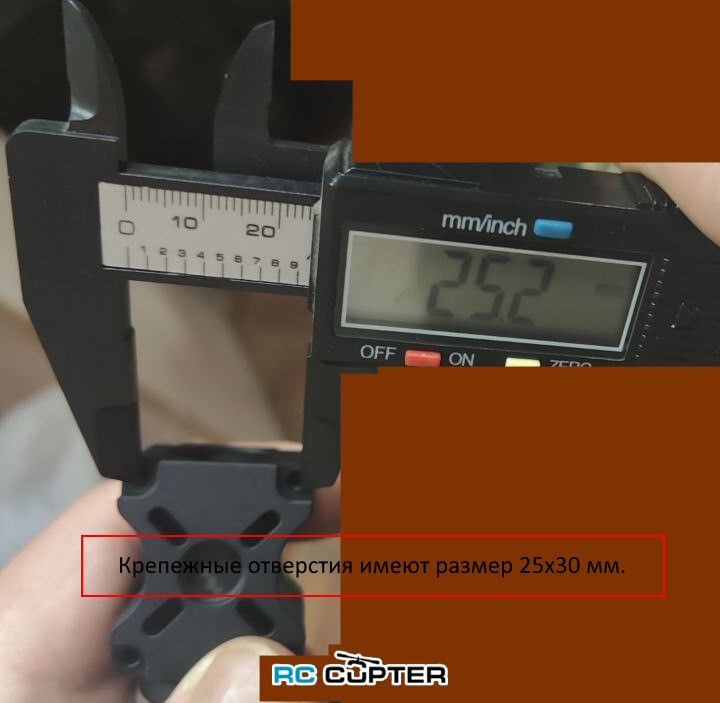

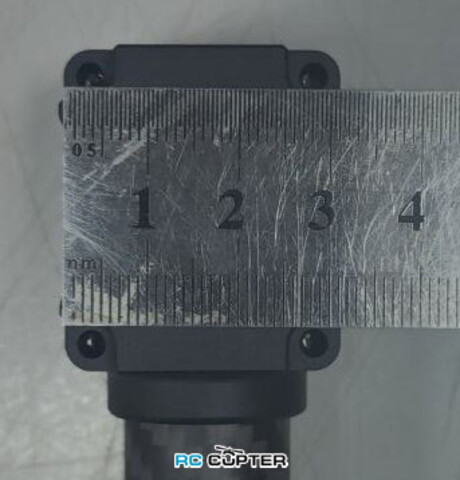

• Крепление двигателя: 16-25 мм

• Корпус - верхняя и нижняя пластины из углеродного волокна (160 x 160 мм, толщина 2 мм)

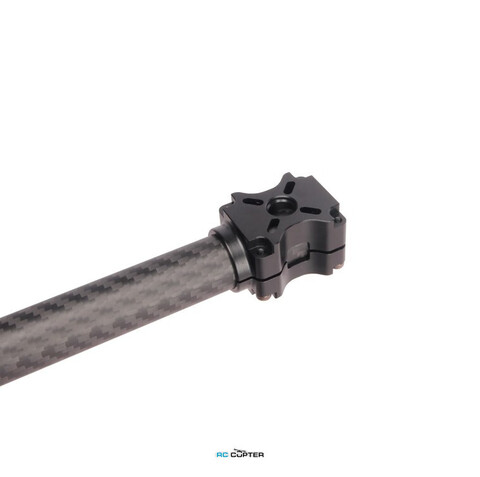

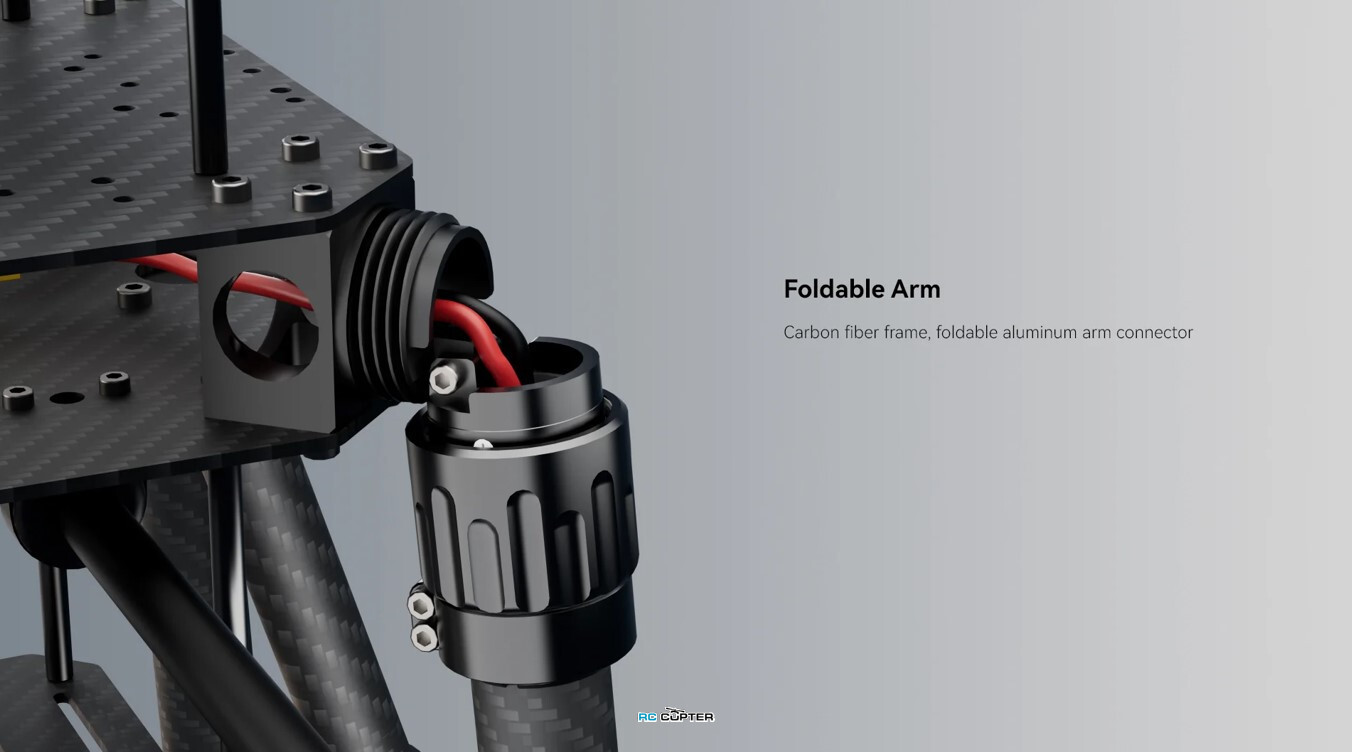

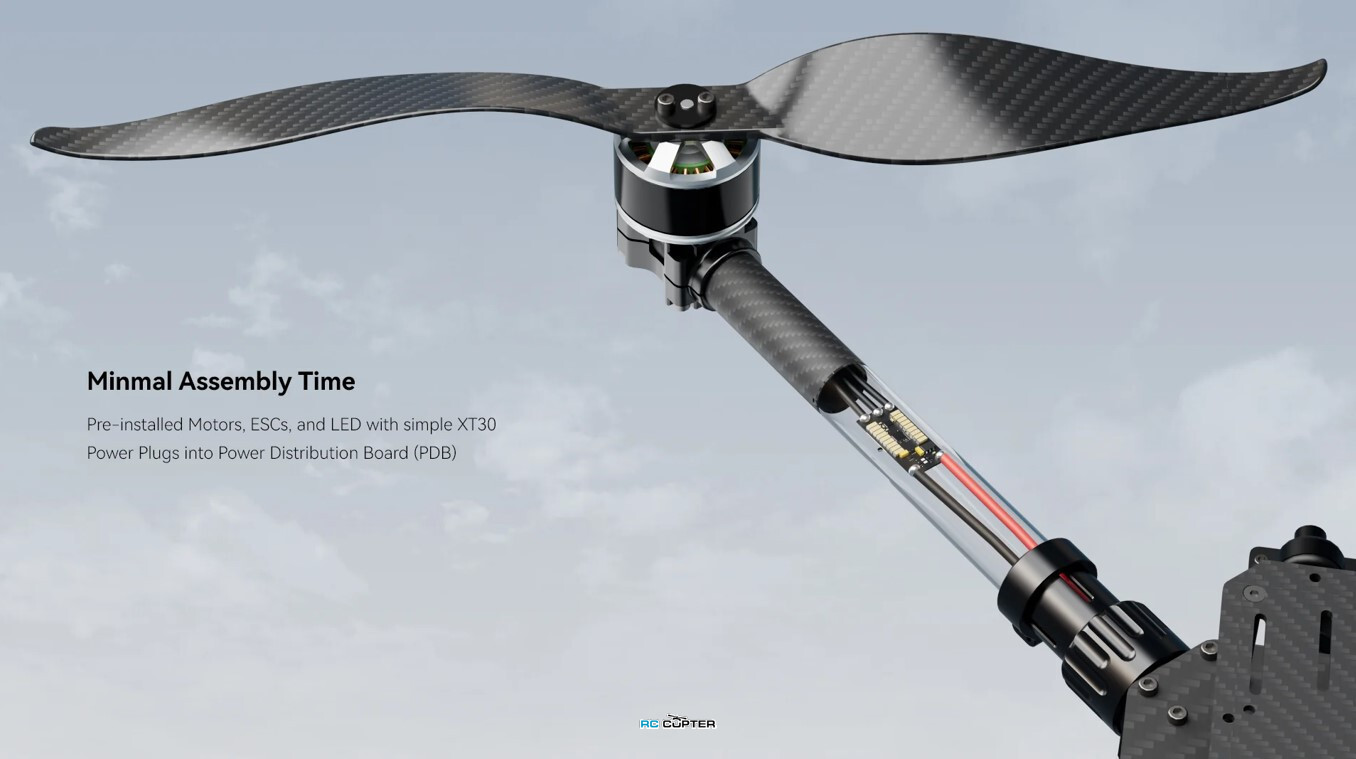

• Луч - Высокопрочные и ультралегкие 20мм трубки из углеродного волокна с новым алюминиевым складным креплением луча

• Шасси - трубки из углеродного волокна диаметром 16 мм и 10 мм с усиленными и улучшенными пластиковыми тройниками.

• Верхняя и аккумуляторная пластина - углепластиковая пластина 120 мм x 128 мм для установки различной полезной нагрузки, аксессуаров или аккумулятора.

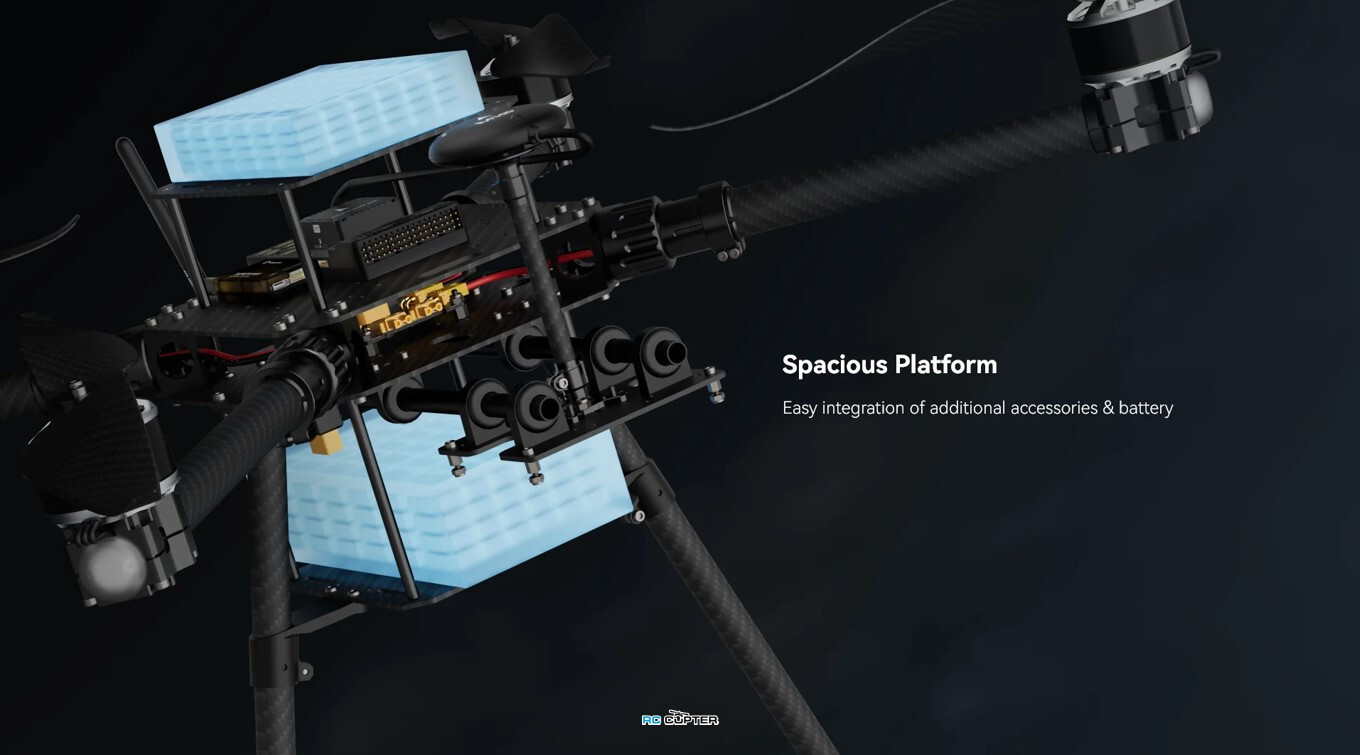

• Платформа - с монтажными отверстиями для GPS и популярных компьютеров-компаньонов, таких как Raspberry Pi 4 и Jetson Nano.

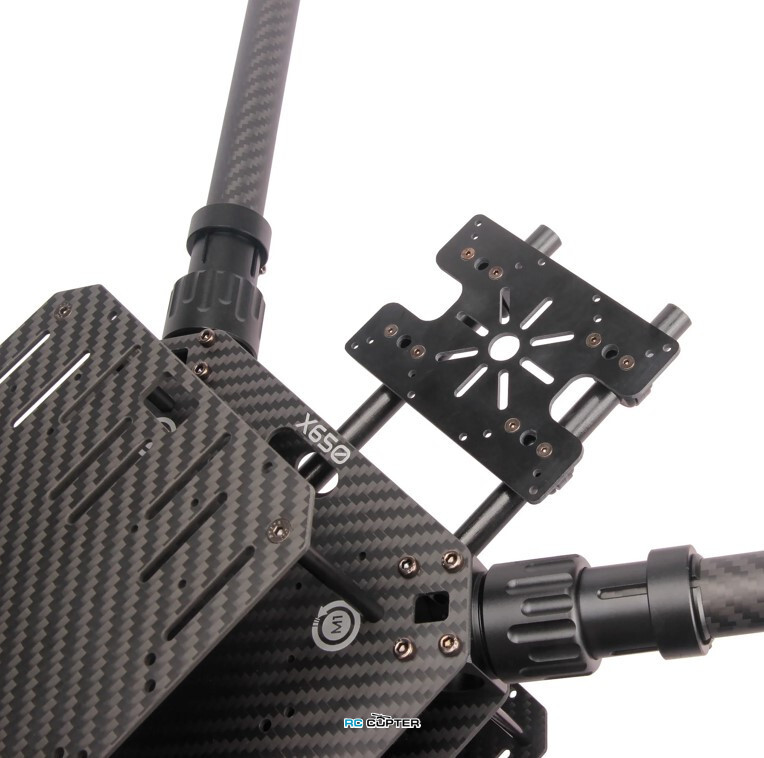

• Двойной стержень 10 мм Ø x 320 мм длиной.

• Две подставки под аккумулятор и ремни

• Ручные инструменты для установки

Видео:

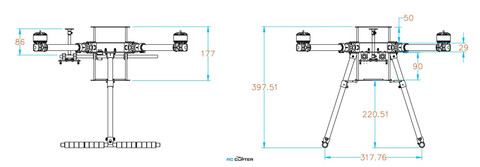

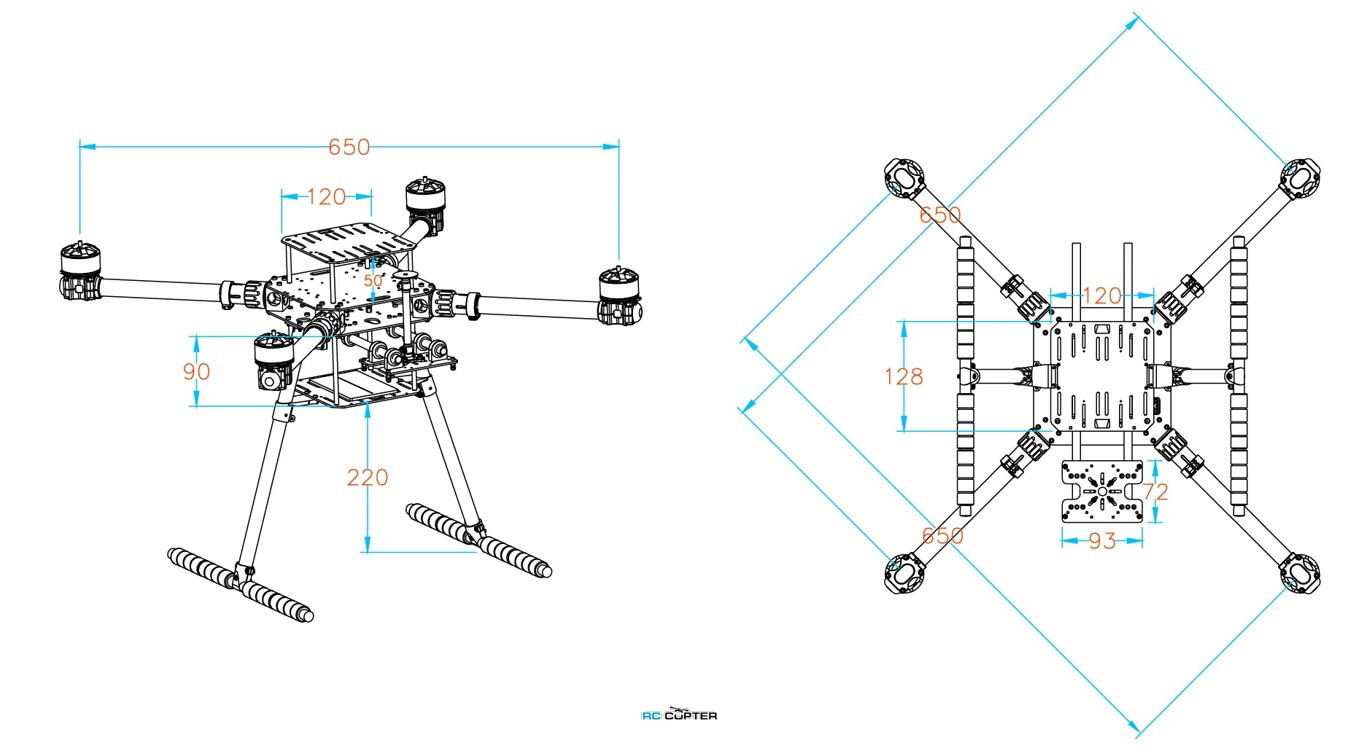

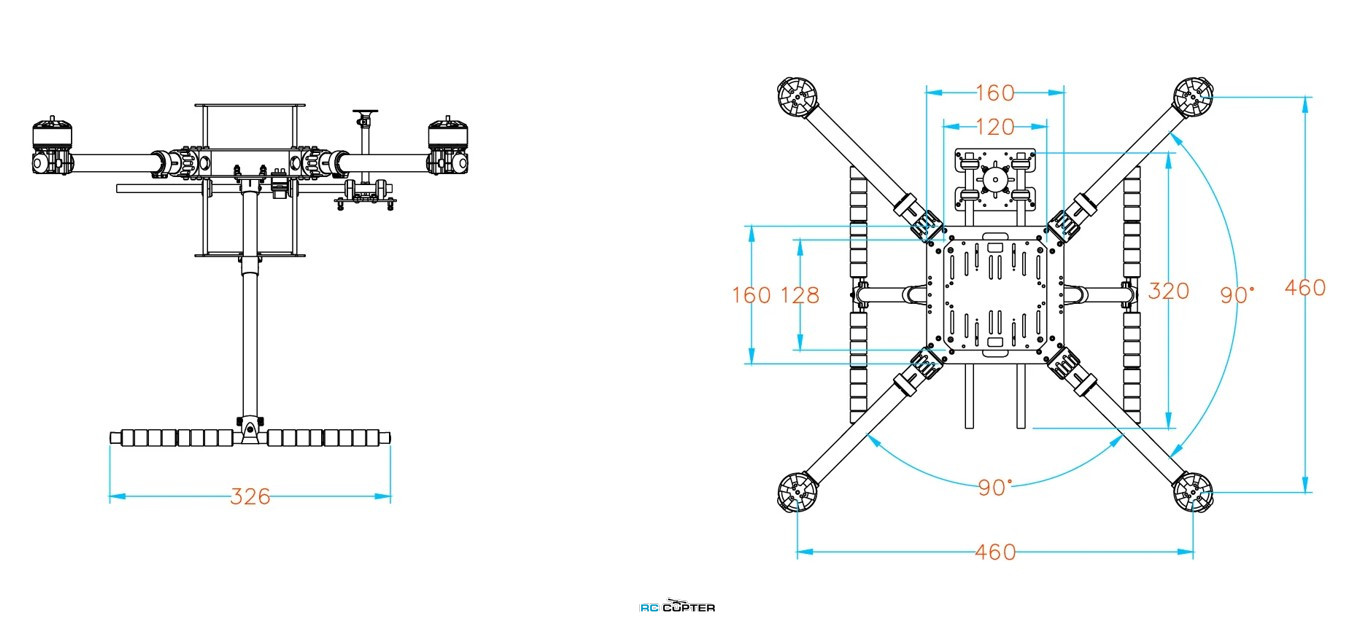

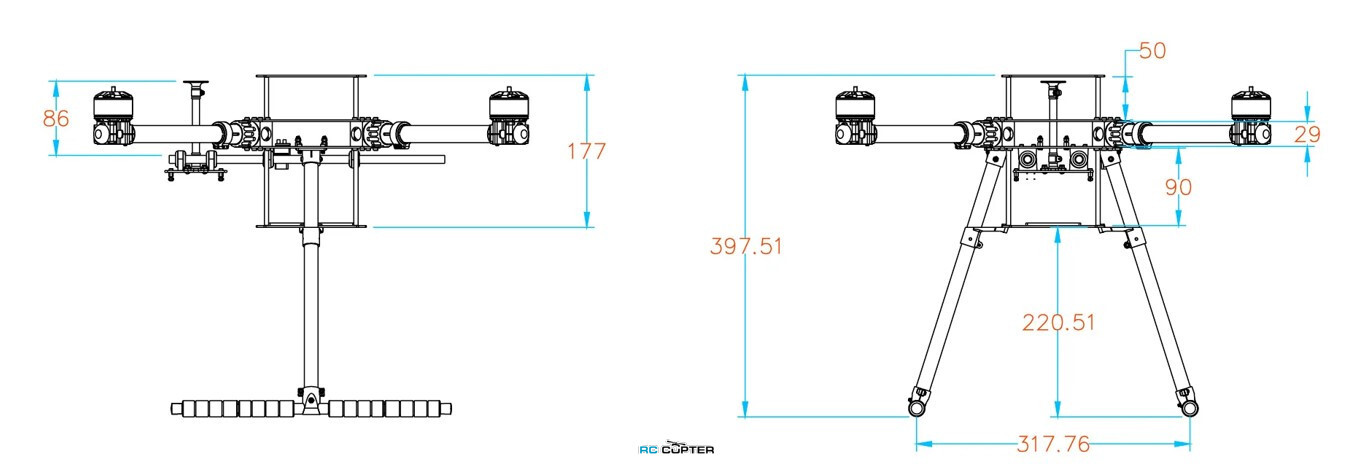

Чертёж рамы:

Рекомендуемые товары (в комплект не входит):

• Моторы - Tmotor MN4014 KV330
• ESC - Tekko32 F4 45A ESC with XT30 Plugs
• Пропеллер карбоновый - P 15x5 T-Motor

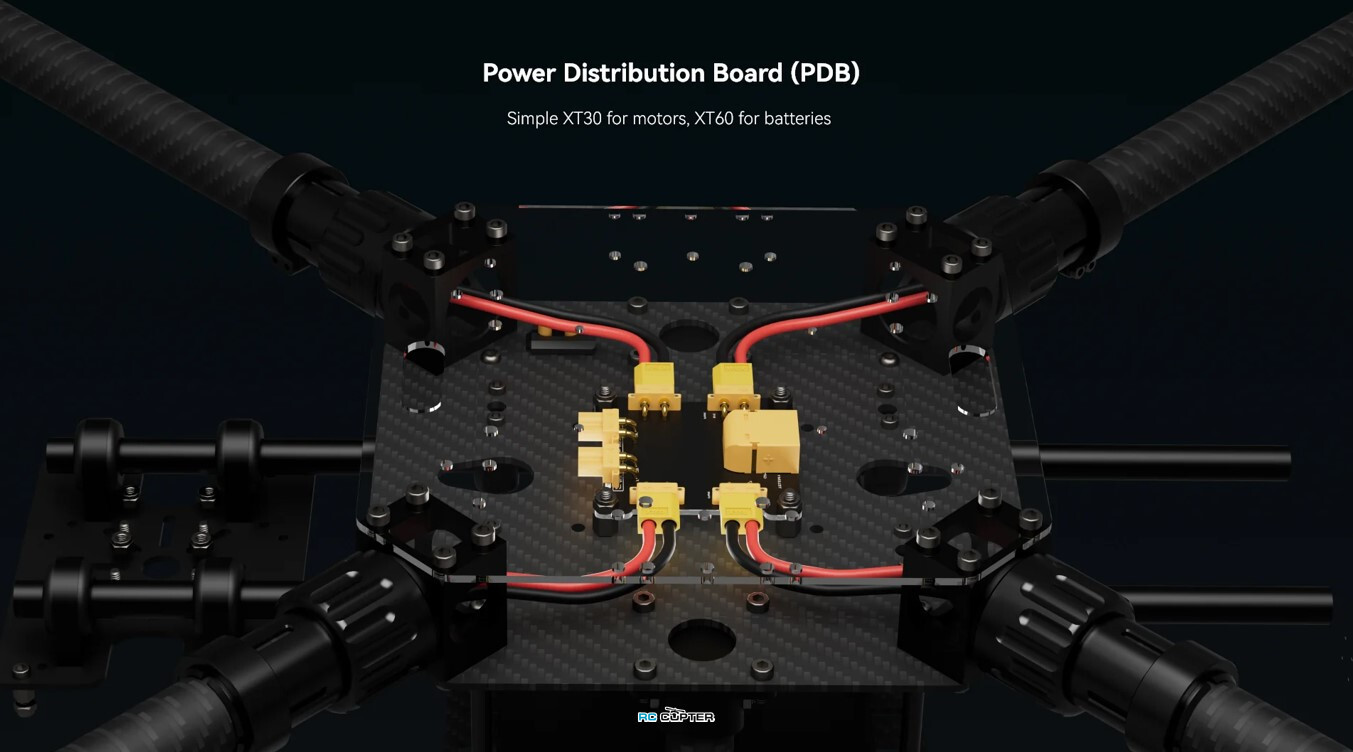

• Платы распределения питания - PDB01 с распаяными разъёмами
• Полетный контроллер - Pixhawk 6C или Pixhawk 6X или Pixhawk 6X с baseboard Jetson
• Модуль питания - PM02D, PM02 V3, PM03D
• GPS - модуль M10 GPS, H-RTK F9P Rover Lite & Helical
• Telemetry Radio: SiK Telemetry Radio V3 433/915MHz
• RC Radio & Receiver: RadioMaster TX16S RC Controller & RadioMaster R81 Receiver
• Depth Camera Mount

Время полета и полезная нагрузка:

Время полета: ~30 минут (зависание с аккумулятором 6S 10000 мАч, без дополнительной полезной нагрузки).
    Полезная нагрузка:
        4,3 кг (без батареи)
        3,5 кг (с батареей 5200mAh 750 грамм)
        3,1 кг (с батареей 10000mAh 1200 грамм)
    Предельный взлетный вес: 6300 г (70% дроссельной заслонки)
    Рекомендуемые аккумуляторы: 6S 5000-12000mAh Lipo аккумулятор с XT60 (не входит в комплект)

Ссылки:

• 3D CAD File
• Руководство по сборке X650

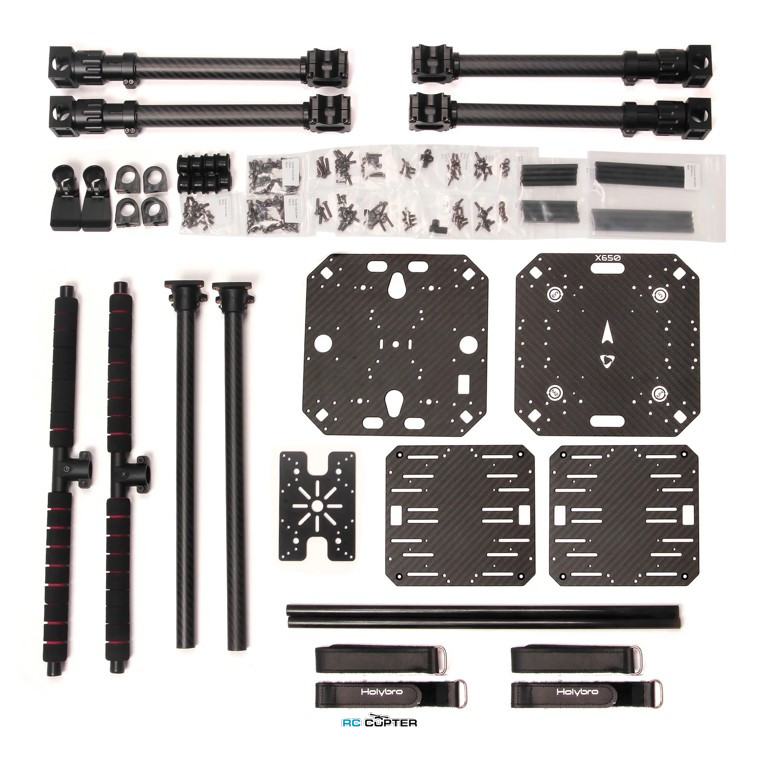

Комплектация:

• Складная карбоновая рама Holybro X650 - 1шт

Вы также можете использовать полную 3D-модель X650, если разрабатываете дополнительные элементы для рамы:

• 3D CAD File по ссылке https://docs.holybro.com/drone-development-kit/x650-development-kit/download
• Руководство по сборке X650 по ссылке https://cdn.shopifycdn.net/s/files/1/0604/5905/7341/files/Holybro_X650_Assembly_Guide_V1.1.pdf?v=1718154187
• Спецификация рекомендуемого мотора T-Motor MN4014 KV330/KV400 https://cdn.shopifycdn.net/s/files/1/0604/5905/7341/files/Tomotor-MN4014_SPEC_1.png?v=1717576213
