ESC регулятор мотора Holybro Tekko32 F3 Metal 4in1 65A

Holybro Tekko32 BLHeli32 Metal ESC with F3 MCU - это ESC 4-в-1 с MOSFET в металлическом корпусе. Встроенный микропроцессор F3 MCU обеспечивает большой запас мощности для обработки данных, гарантируя плавный и быстрый отклик.

Использование MOSFET в металлическом корпусе обеспечивает лучшее рассеивание тепла. Тестирование проводилось в течение короткого времени на 220 А. Реальная производительность будет ограничена потоком воздуха.

BLHELI32 / Встроенный аналоговый датчик тока / F3 MCU

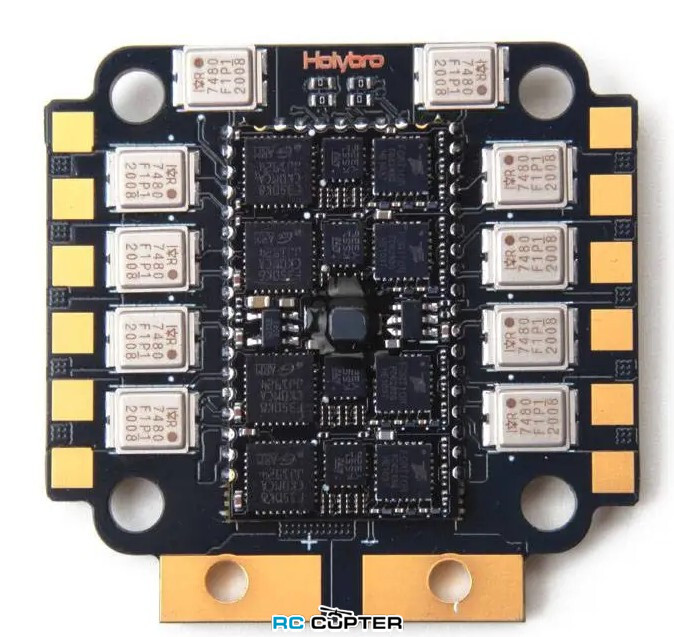

В новом ESC BLHELI32 применен микропроцессор F3, который обеспечивает более плавное управление и высокую скорость реакции, а также мосфет в металлическом корпусе, который увеличивает теплоотдачу.
В новейшей модели Tekko32F3 Metal 4in1 ESC были произведены различные улучшения по сравнению с предыдущей версией:
1) Лучше оптимизирован путь питания, обеспечивающий более стабильную работу.

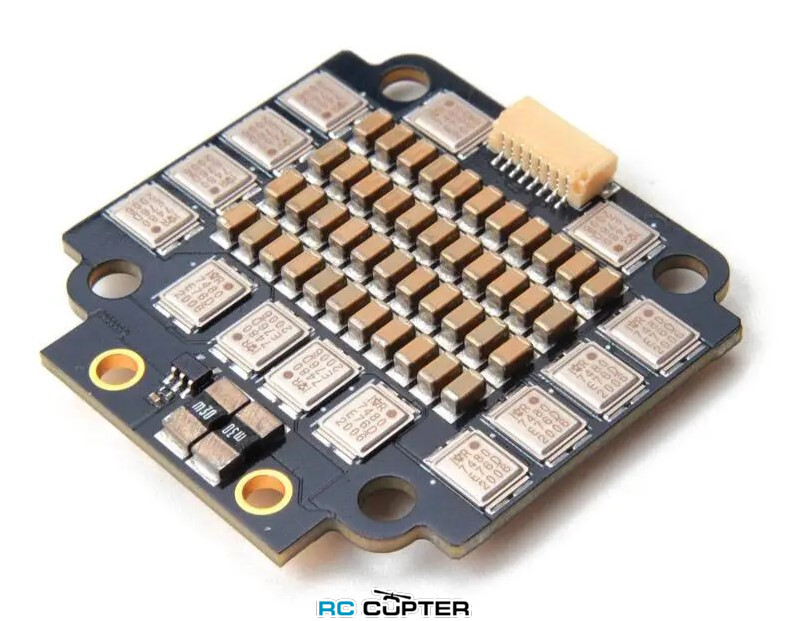

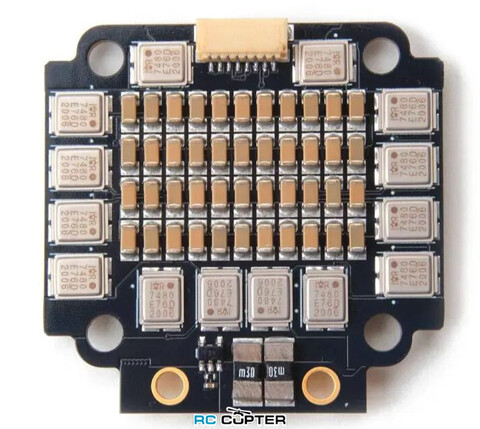

2) Удвоена емкость бортовых конденсаторов, теперь она составляет 2068 мкФ.
3) Коэффициент шкалы амперметра был изменен на 168.
4) Первый на рынке ESC от blheli32 с ШИМ-выходом по умолчанию 96K, обеспечивающий более плавную и тихую работу.
5) Печатная плата с 3oz медью, способная обрабатывать больший ток и лучше рассеивать тепло, улучшенная и более надежная входная площадка для пайки Lipo.
6) В конструкции печатной платы используется дизайн, в котором схема привода и схема управления разделены. Эта конструкция расширяет возможности перегрузки по току цепи привода, и в то же время уменьшает электрические помехи для цепи управления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

⚫ F3(M4 Core) 108 МГц MCU с прошивкой BLHELI32
⚫ 4 в 1 имеет встроенный аналоговый датчик тока, и TLM функции (then no current reading over TLM)

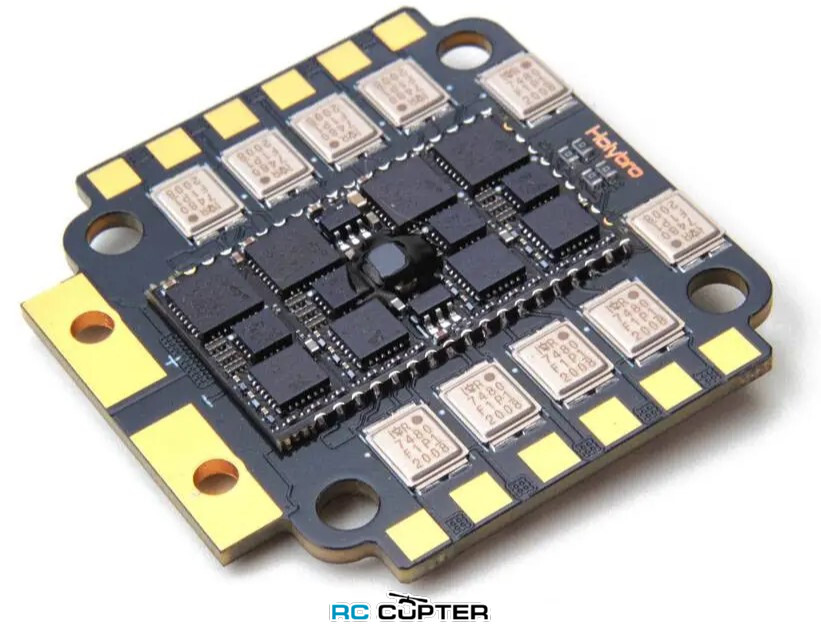

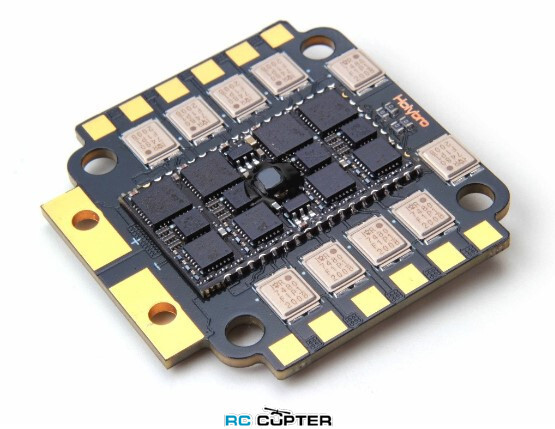

⚫ Использует металлический корпус мосфета для лучшего рассеивания тепла
⚫ Нет выходного BEC
⚫ Поддерживает Lipo 4-6S
⚫ Необходим дополнительный конденсатор для 6s (1000 мкФ 35 В для использования 6s.)
⚫ Размеры: 43 x 44 мм
⚫ Монтажные отверстия: 30.5x30.5 мм
⚫ Вес: 15.8 г.

Примечание:

• Воздушный поток очень важен, если вы хотите запустить этот 4 в 1 при высоком токе.
• Входной кабель (от Lipo до 4in1) должен быть не менее 12AWG и хорошо спаян.

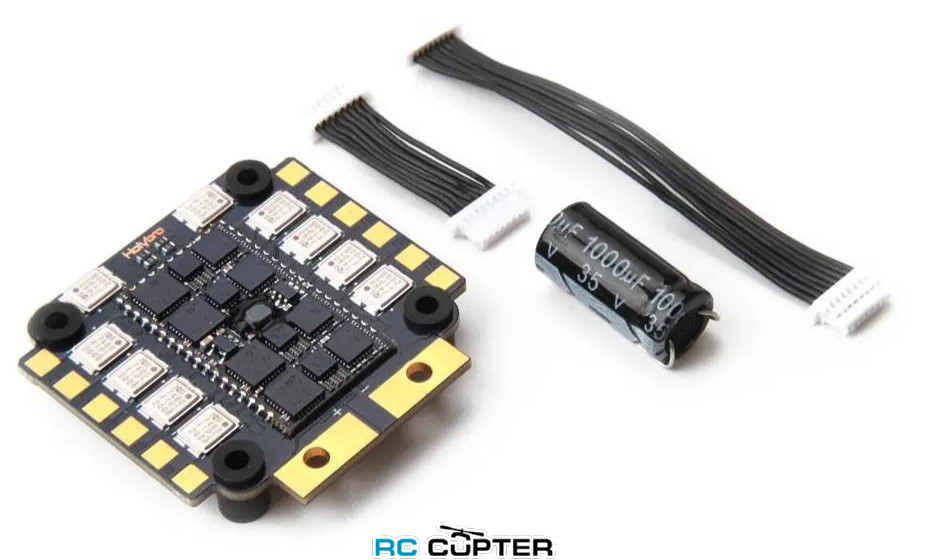

Комплектация:

• Tekko32 F3 Metal 4in1 ESC *1
• M3 Антивибрационная силиконовая вставка *4
• Электролитический конденсатор: 1000uF 35v *1
• 8pin к 8pin 1 мм шаг 65 мм кабель *1
• 8pin - 8pin 1 мм шаг 25 мм кабель *1

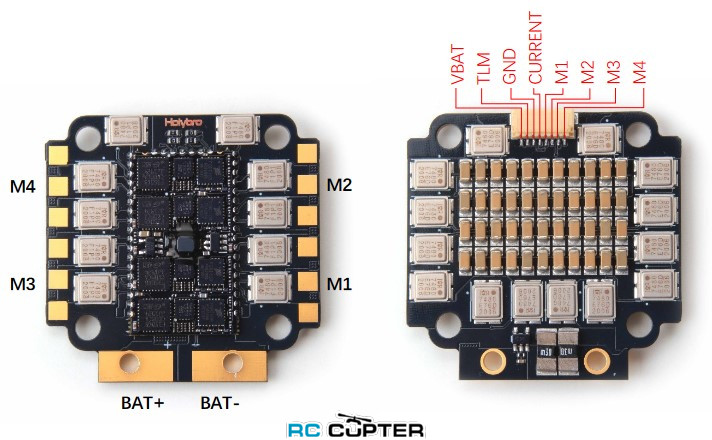

СХЕМА ПИНОВ:

Некоторые сссылки:

• Спецификация на сайте производителя
• Обзор прошивки BLHeli_32 ESC на английском от oscarliang
• GitHub
