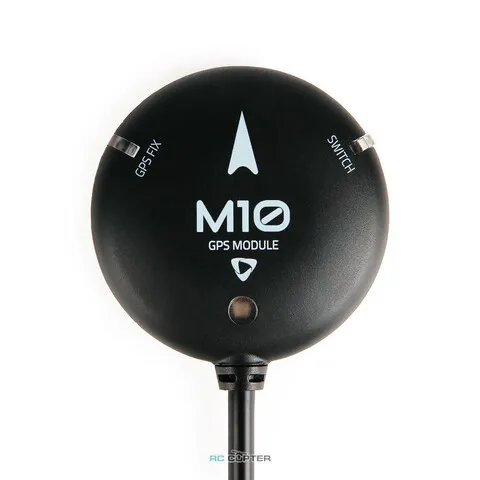

Второй модуль GPS M10 для Pixhawk 6C HolyBro

Второй модуль GPS M10 для Pixhawk 6C HolyBro.

M10 GPS использует многоконстелляционную GNSS, работая на базе u-blox серии M10 - одновременного GNSS-приемника, способного принимать и отслеживать несколько GNSS-систем. Благодаря многодиапазонной архитектуре радиочастотного фронт-энда возможен одновременный прием сигналов всех четырех основных группировок GNSS - GPS, Galileo, ГЛОНАСС и BeiDou.

В комплект поставки также входят компас IST8310, трехцветный светодиодный индикатор, звуковой сигнал и защитный выключатель. Имеется 3 варианта разъемов для различных целей. Данный модуль поставляется со скоростью передачи данных 115200 5 Гц.

Патч-антенна с высоким коэффициентом усиления 25 x 25 мм обеспечивает отличные характеристики, а всенаправленная диаграмма направленности излучения антенны повышает гибкость при установке устройства. Модуль оснащен активной схемой для керамической коммутационной антенны, перезаряжаемой резервной батареей для горячего старта.

Поддержка прошивки для M10 GPS:

    Требуется PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 или более новая версия.

Особенности и технические характеристики:

• Новейшая GNSS система Ublox 10-го поколения
• Быстрое и точное позиционирование
• Высокоэффективная антенна 25*25*4 мм
• Компас IST8310
• Внутренний зуммер, предохранительный выключатель
• Сверхъяркий светодиод UI RGB

Спецификация:

PIN MAP

Note: For Ardupilot User, if you are unable to perform normal compass calibration "compass dance" for any reason, set parameter COMPASS_ORIENT=6 (Yaw270) for proper compass orientation.

Difference between the three cable options

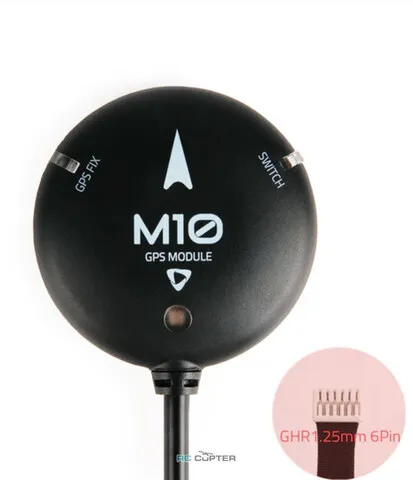

SKU12042 - Holybro M10 Secondary GPS (JST GHR1.25mm 6pin cable):

• This connector can be used on Pixhawk Standard Flight Controller 6pin“UART & I2C”or "GPS2" input port as secondary GPS. This GPS is also compatible with the Cube Flight Controller GPS2 Port.

Разница между тремя вариантами кабелей

SKU12042 - Holybro M10 Secondary GPS (кабель JST GHR1.25mm 6pin):

    Этот разъем может быть использован в стандартном полетном контроллере Pixhawk с 6-контактным портом "UART & I2C" или "GPS2" в качестве дополнительного GPS. Этот GPS также совместим с портом GPS2 полетного контроллера Cube.

Ссылка:

• Holybro Documentation
• Dimension
• 3D CAD File Downloads

В комплекте:

• M10 GPS-модуль - 1 шт.
• Фиксированное крепление GPS из углеродного волокна - 1 шт.
