Датчик тока и напряжения Matek I2C-INA-BM (цифровой), шина I2C

Ultra-Precise I2C Power Monitor,I2C-INA-BM (Current 0~204.8A, Voltage 0~85V, I2C interface)

• I2C-INA-BM - это сверхточный цифровой измеритель мощности на базе TI INA228.
• Типичное сопротивление этого проводящего пути составляет 200 мкОм (μΩ), что обеспечивает низкие потери мощности в приложении.
• Поддержка 3x I2C-INA-BM на одной шине I2C параллельно.
• Калибровка не требуется, полетный контроллер с ArduPilot fw может легко получить точные показания тока и напряжения шины через шину I2C.

Характеристики

• INA228 85-V, 20-Bit, Ultra Precise Power monitor IC With I2C Interface
• Вход для определения напряжения батареи: 0-85 В
• Диапазон измерения тока:  0~204.8A
• Ток нагрузки на токоизмерительном резисторе: 150A (непрерывный), 204.8A (Burst)
• Точность напряжения: ± 0,1%
• Точность тока: ± 2%
• Интерфейс: I2C (десятичный адрес 69 по умолчанию, 68 и 65 опционально)
• Питание для платы I2C-INA-BM: 4~9V @5V pad/pin
• Потребляемая мощность: 1 мА
• Светодиод красный, индикатор 3,3 В
• Рабочие температуры: -40~125 °C

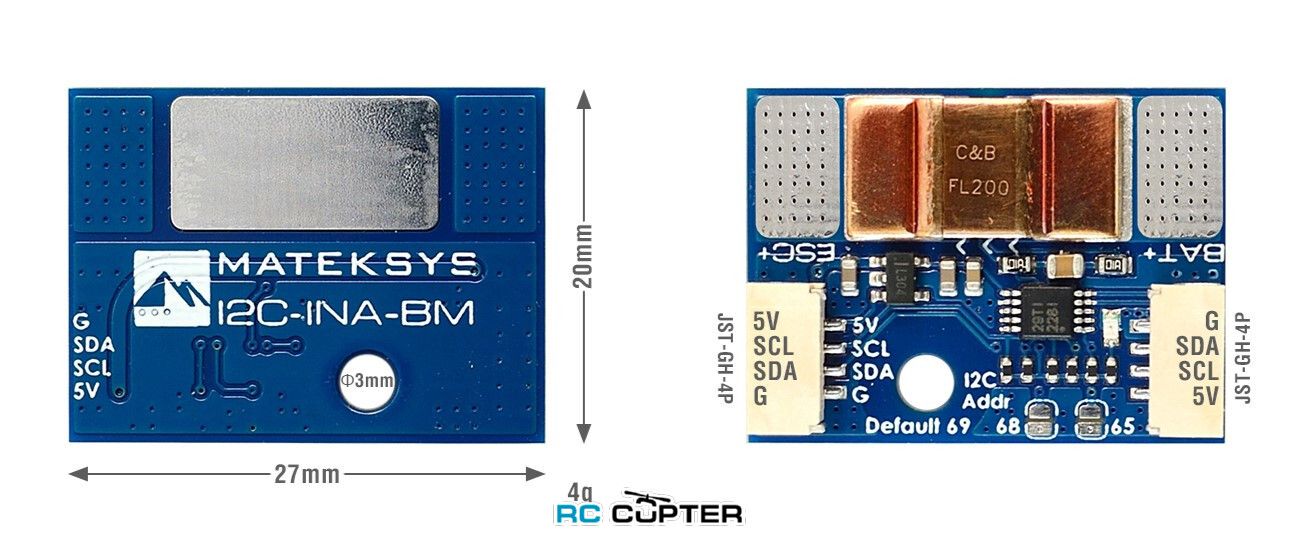

• Физический размер платы: 27мм*20мм*6мм; 4г
• 3D файл: I2C-INA-BM_STEP.zip
• Параметры
  BATT*_MONITOR ->21 (INA2XX)
  BATT*_I2C_ADDR -> 0 (или 69, 68, 65)
  BATT*_I2C_BUS -> 0/1/2 , зависит от подключенной шины FC I2C
  BATT*_SHUNT -> 0.0002
  BATT*_MAX_AMPS -> 204.8

Комплектация

• 1x плата I2C-INA-BM
• 1x JST-GH-4P - JST-GH-4P 20 см силиконовый провод

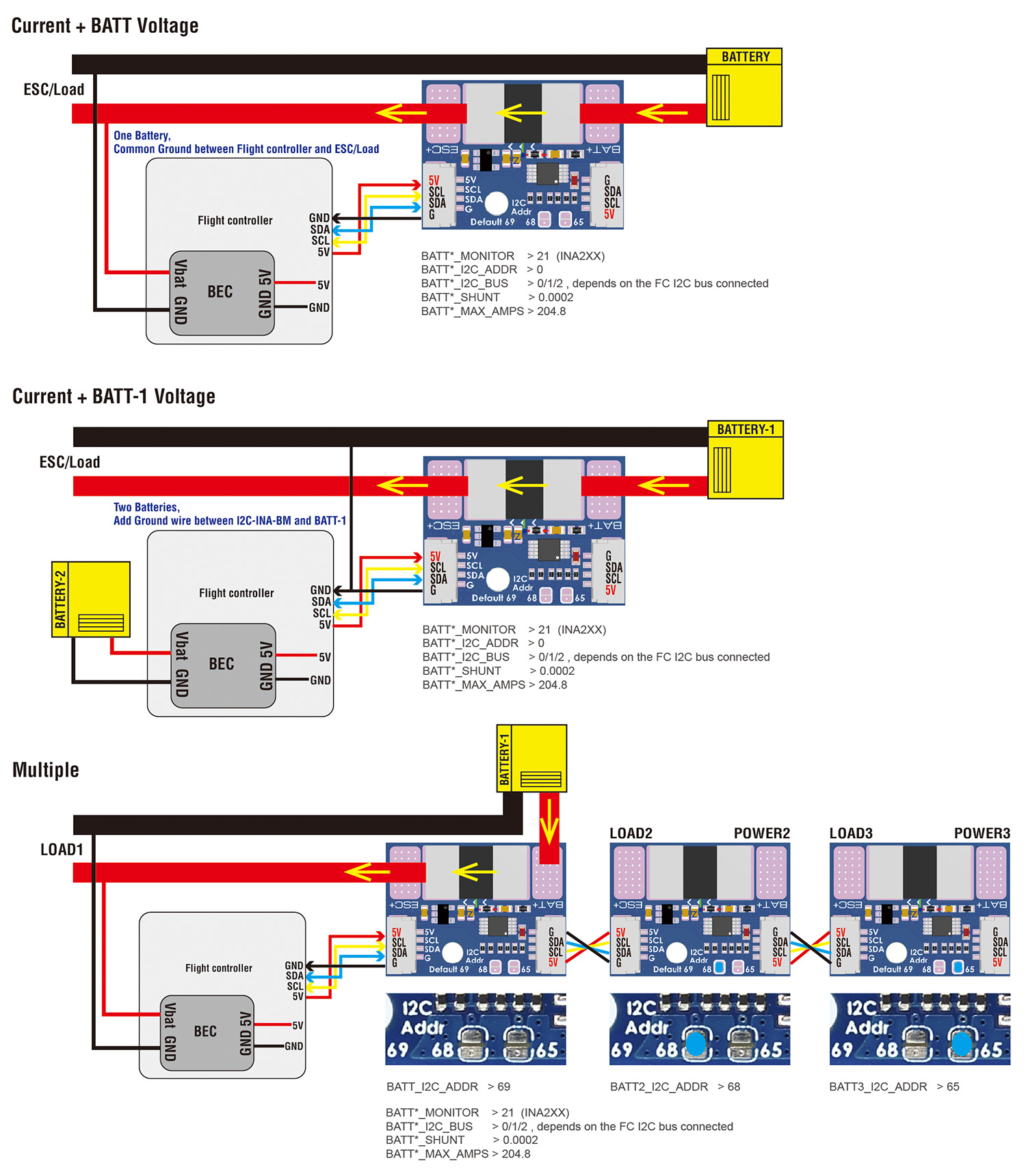

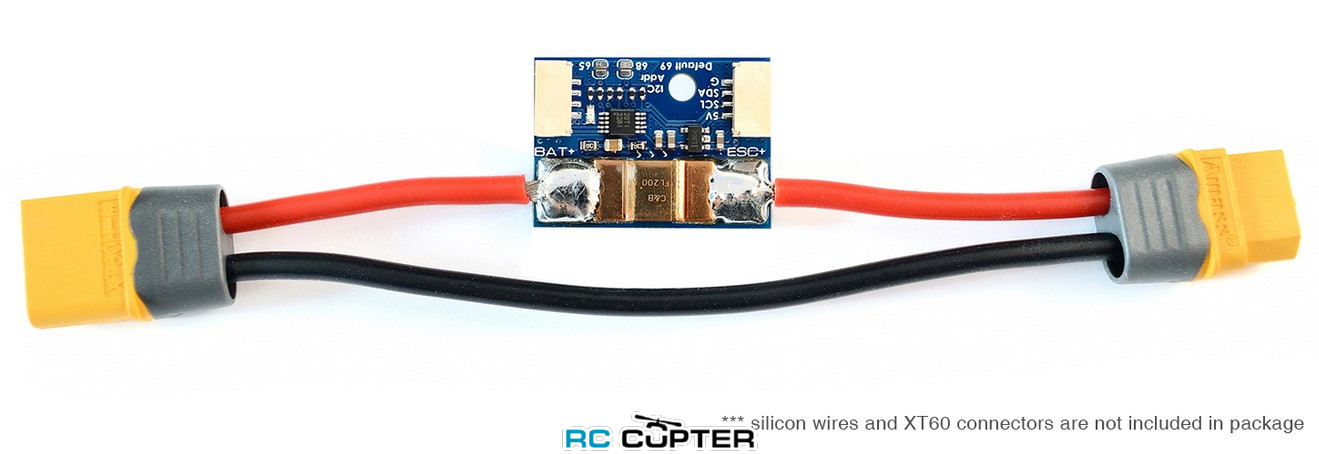

Варианты подключения

Советы

• Большая площадка на нижней стороне - это пустая площадка. На ней нет никаких цепей.
• Припаивайте положительные провода как можно ближе к обеим сторонам токоизмерительного резистора.
• Совместим с прошивкой ArduPilot только сейчас.
