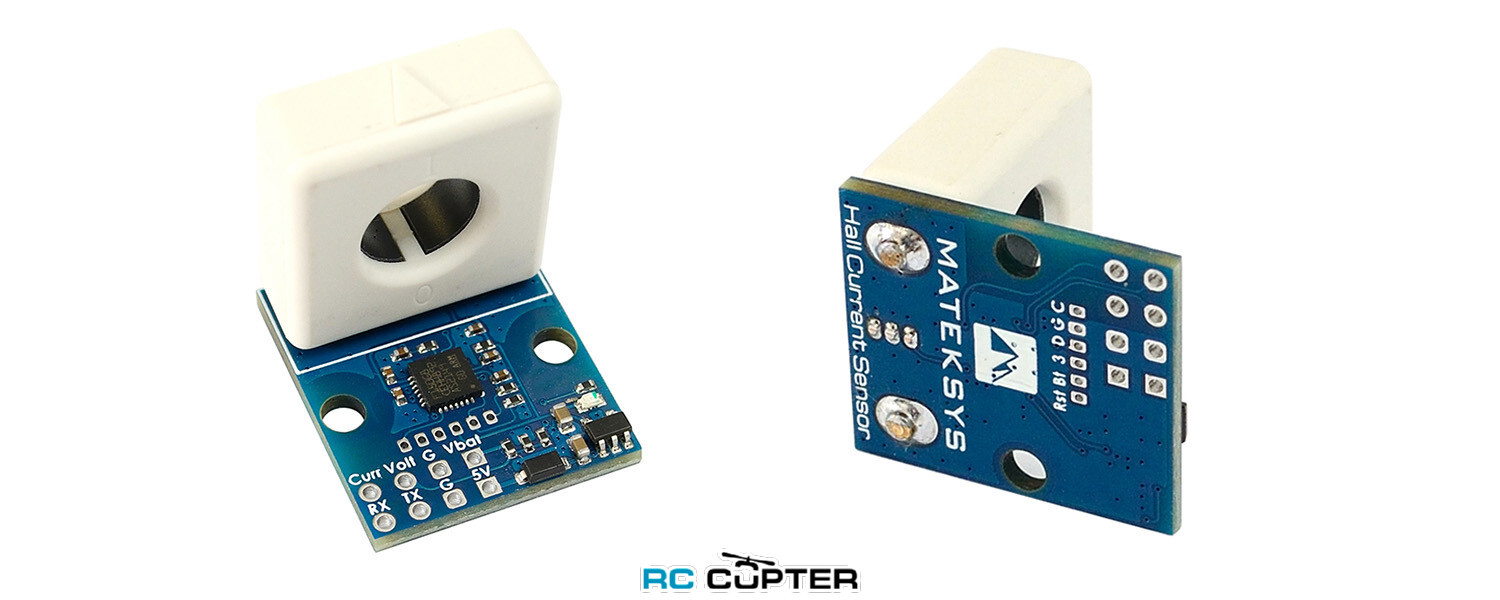

Датчик тока на эффекте Холла и/или напряжения Matek HALL CURRENT SENSOR 150A (Matek HCS-150A)

•     Датчик тока на эффекте Холла
•     Отсутствие падения напряжения и нагрева компонентов датчика тока
•     Смещение и чувствительность калибруются на заводе
•     Измерение тока (Непрерывный номинальный ток): 0-150 А постоянного тока
•     Чувствительность: 20 мВ/А, шкала INAV/BF = 200, ArduPilot BATT_AMP_PERVLT = 50
•     Измерение напряжения VBAT: 0-69 В, шкала INAV = 2100, шкала BF = 210, ArduPilot BATT_VOLT_MULT = 21.0
•     Потребляемая мощность: 17 мА
•     Погрешность смещения напряжения при нулевом токе : +-10 мВ
•     Погрешность выходного напряжения: 5%
•     Рабочие температуры: -30~80 °C
•     23 * 20 * 23 мм, 7 г
•     файл HCS-150A_step.zip

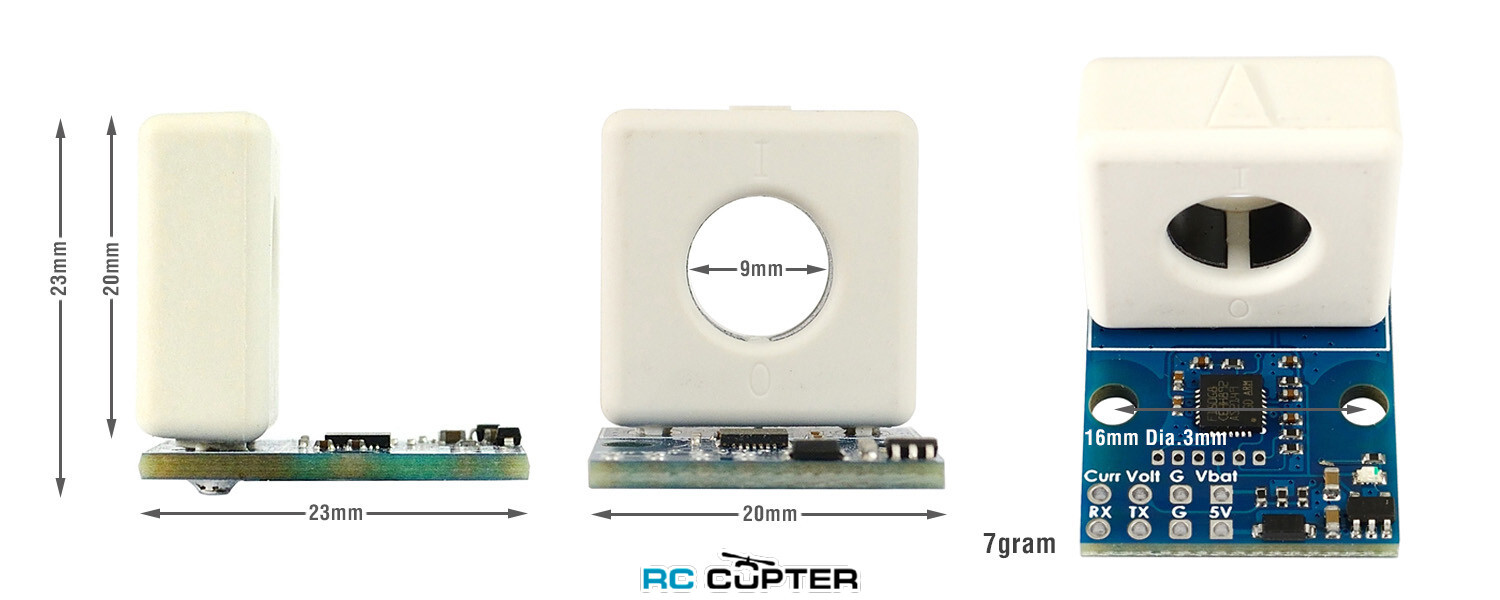

Размеры

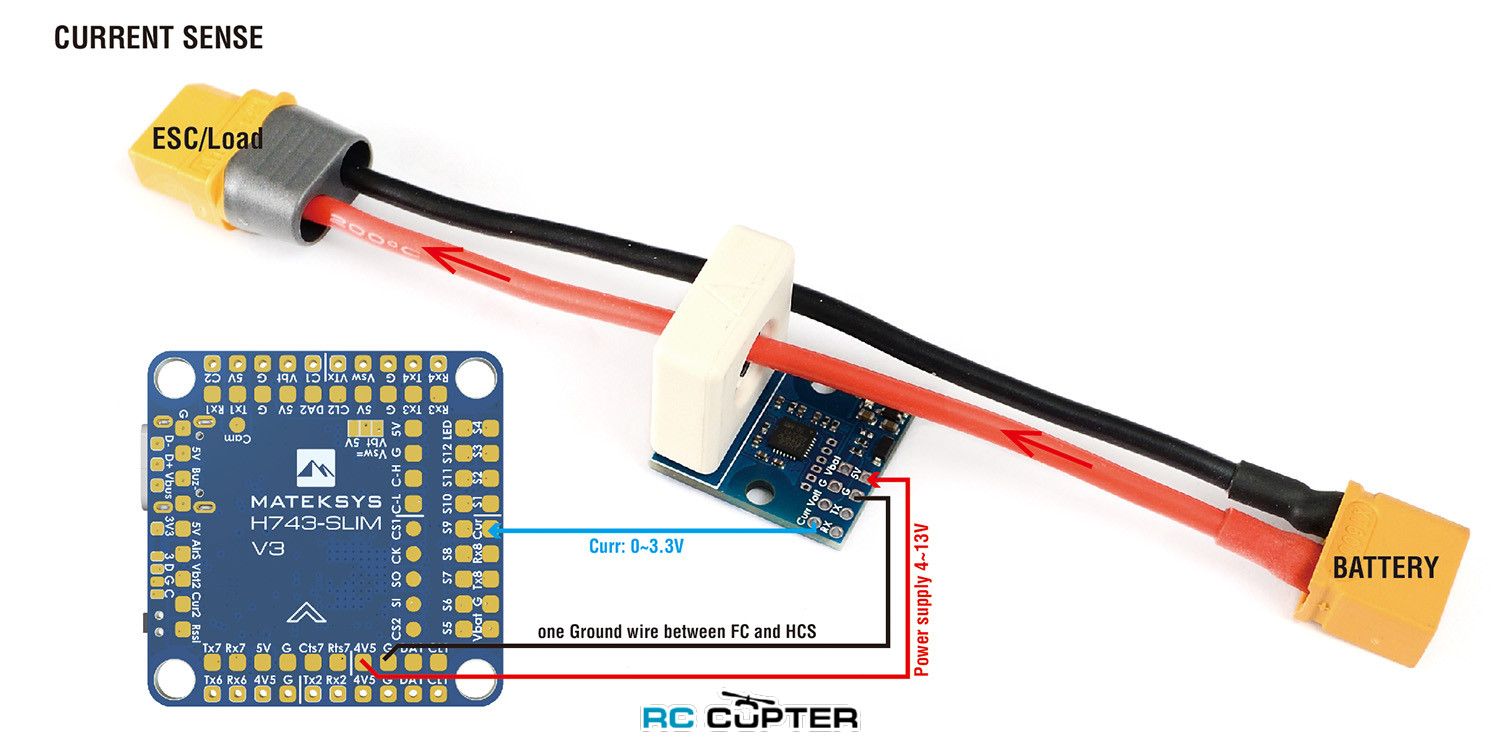

Подключение для измерения тока

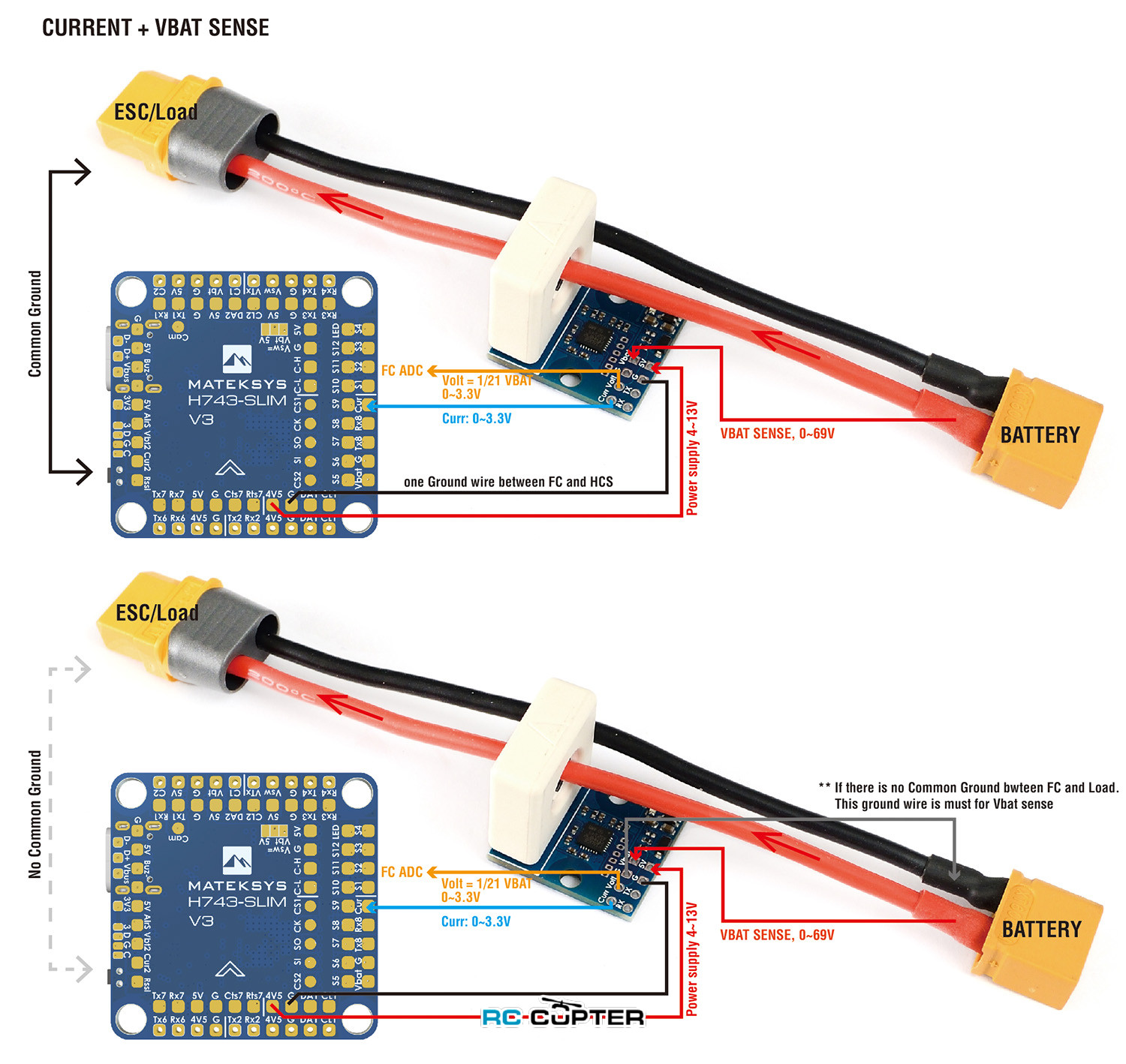

Подключение для измерения тока и напряжения VBAT

Паяльные площадки

•     Vbat: для определения напряжения, поддержка 0-69 В in
•     Volt: = 1/21 Vbat, 0-3.3 В out
•     Curr: Сигнал тока, 0-3.3 В out.
•     5V: источник питания для платы HCS-150A (Hall Current sensor 150A), поддержка 4-13 В in, 17 мА
•     G: GND
•     TX/RX: для обновления прошивки и настройки (будет поддерживаться)

Советы

•     устанавливайте датчик Холла вдали от железа и магнитных материалов
