Хаб Matek CANPDB w/ 3A BEC & JST-GH Splitter (CANPDB-3A), (CAN Hub и PDB)

CANPDB w/ 3A BEC & JST-GH Splitter — это специализированный модуль распределения питания (PDB) и разветвитель интерфейса CAN-шины от компании Matek Systems, предназначенный для использования в современных БПЛА, дронах и радиоуправляемых моделях.Устройство объединяет в себе функции преобразователя напряжения и сетевого хаба для периферийных устройств (например, GPS, компасов, цифровых датчиков скорости воздушного потока), работающих по протоколу CAN

Характеристики

• 6V to 70V Operating Input Range(2S-16S Li-xx)
• 5.3V output on “5V” pins/pads
• Support total 3A Continuous load current on all 5V pins/pads
• No protection for reversed input polarity
• Output Short-circuit tolerant (2 seconds)
• 5x CAN-H/CAN-L are in parallel
• CAN port connector: JST-GH 4pin(BM04B-GHS-TBT)

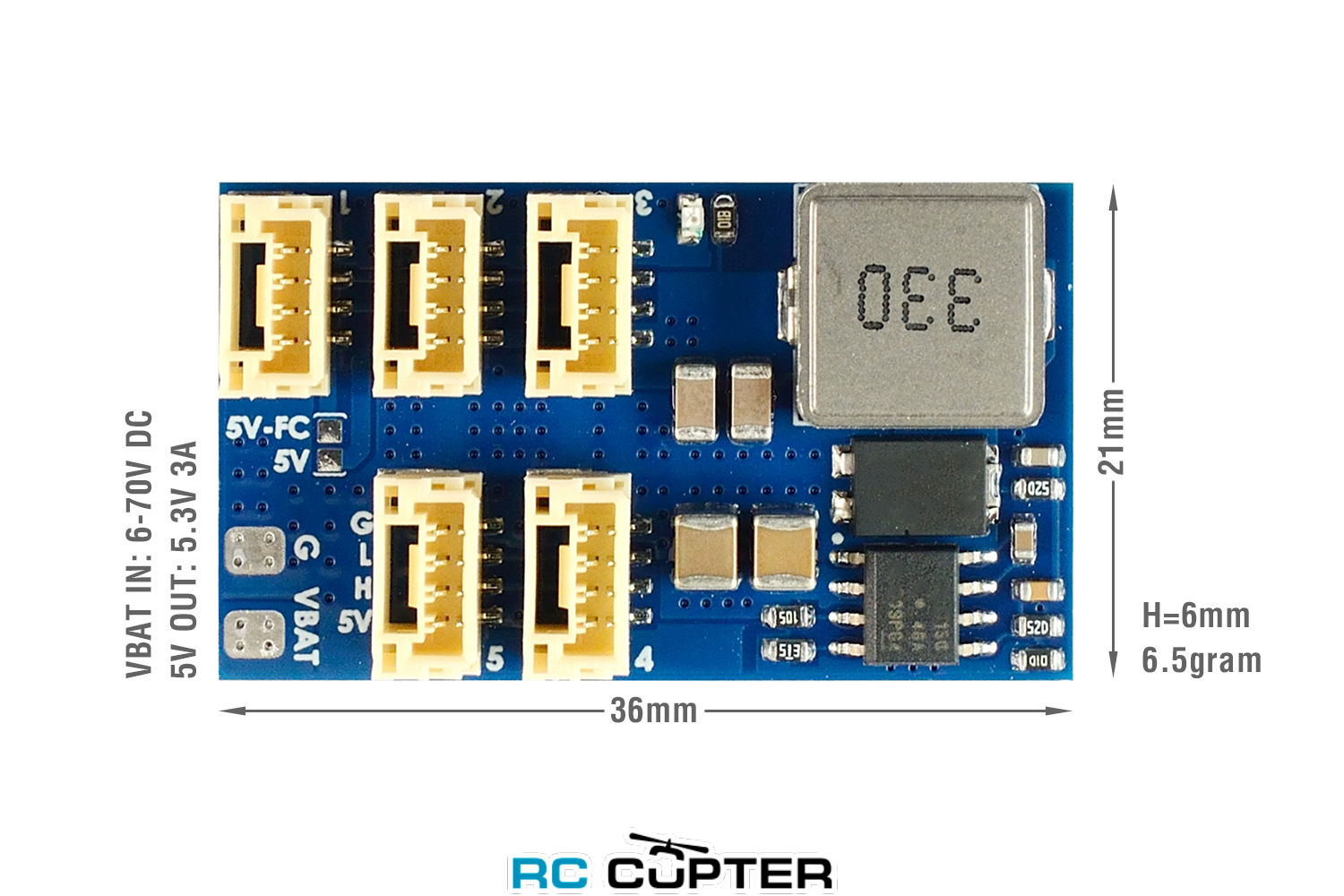

• Size & Weight: 36 x 21 x 6mm, 6.5g

Ссылки

• https://www.mateksys.com/?portfolio=canpdb-3a
• STEP 3D file

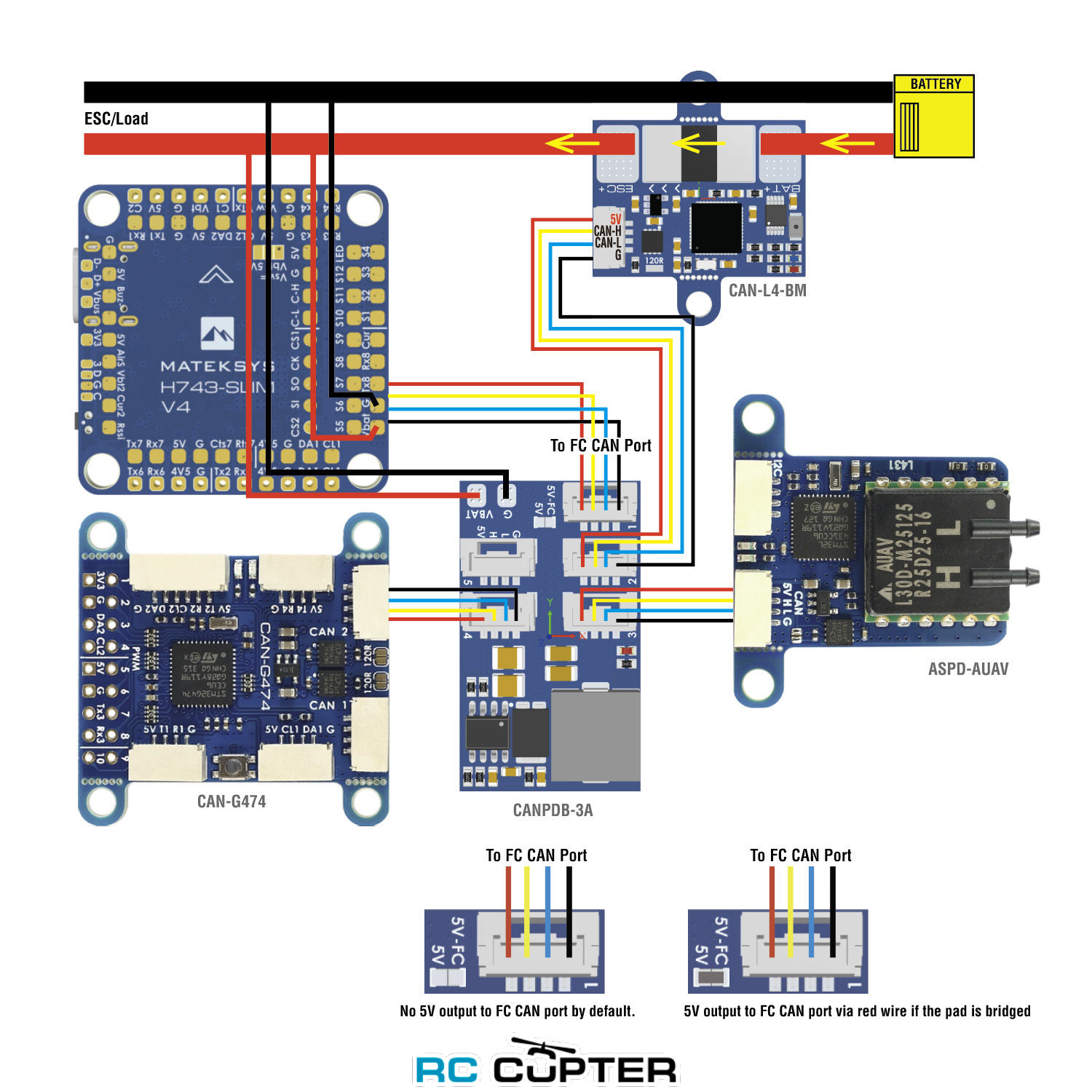

Пример использования:

Комплектация

• Хаб Matek CANPDB w/ 3A BEC & JST-GH Splitter (CANPDB-3A), (CAN Hub и PDB) - 1 шт
