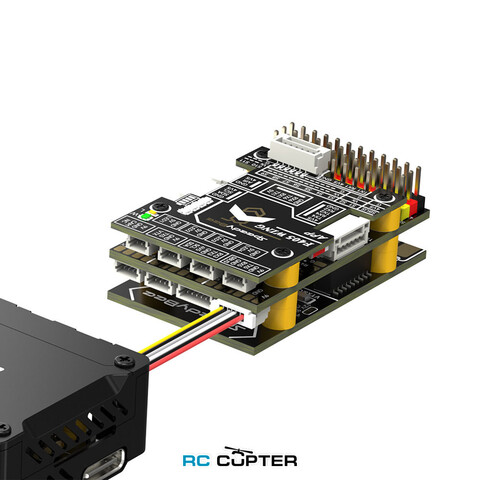

Полётный контроллер SpeedyBee F405 WING APP

 Полётный контроллер SpeedyBee F405 WING APP

SpeedyBee F405 WING выделяется как надежный выбор для тех, кто ищет недорогой, но функциональный контроллер полета для самолетов.

• - Доступность: один из самых дешевых контроллеров для самолетов с фиксированным крылом.
• - Универсальность: совместим с прошивками iNav и Ardupilot.
• - Беспроводное подключение: встроенные Wi-Fi и Bluetooth для удобного обновления прошивки и настройки.

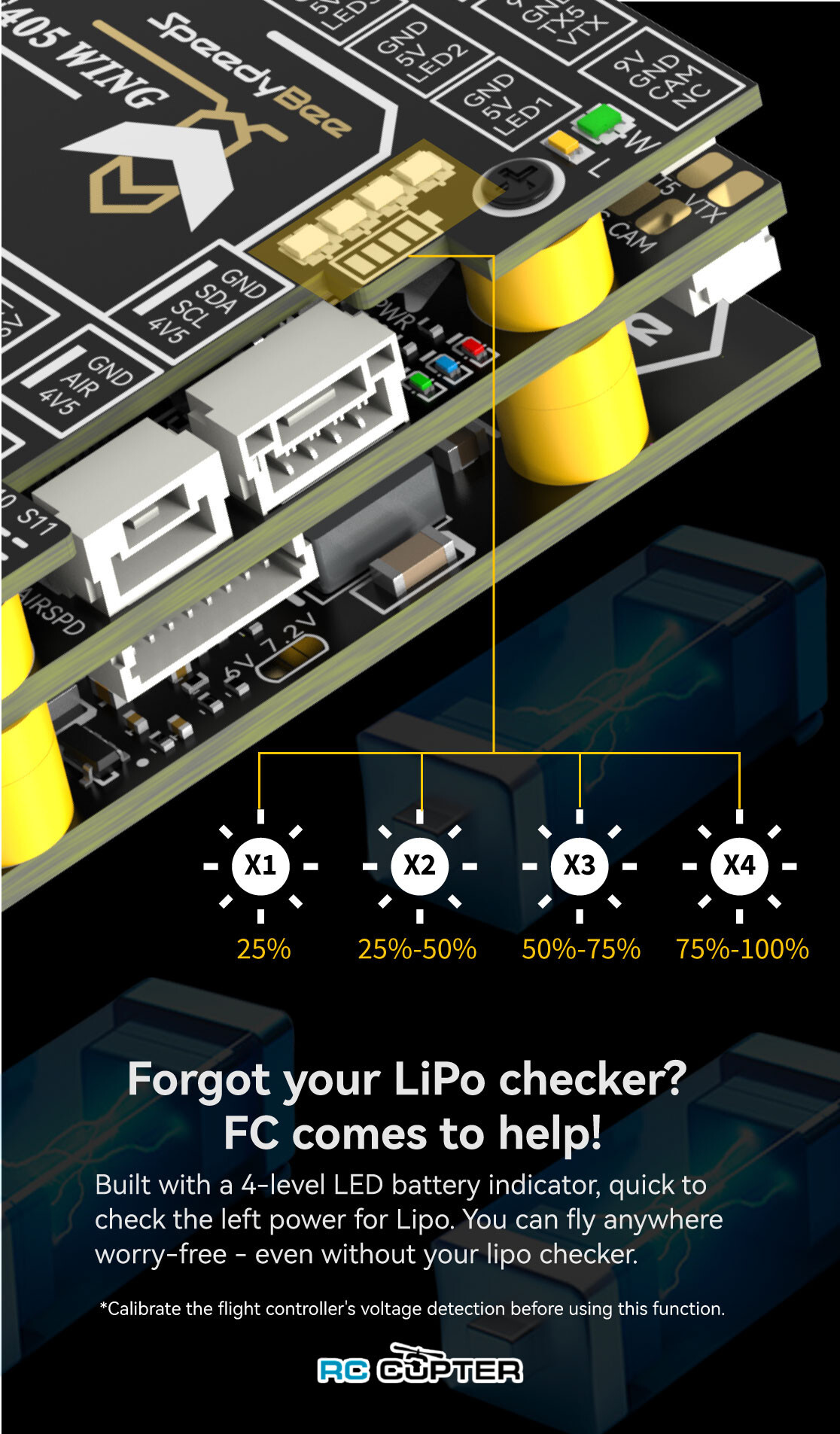

• - Мониторинг батареи: встроенный монитор напряжения батареи со светодиодными индикаторами.
• - Возможности настройки: возможность настраивать схемы светодиодной подсветки и цветовые схемы.

Обзор:

• - SpeedyBee F405 WING хвалят за продуманный дизайн и удобную настройку.
• - Несмотря на незначительные недостатки, он считается отличным соотношением цены и качества, учитывая его обширный набор функций.
• - Идеально подходит для любителей, которые ищут бюджетное решение без ущерба для производительности.

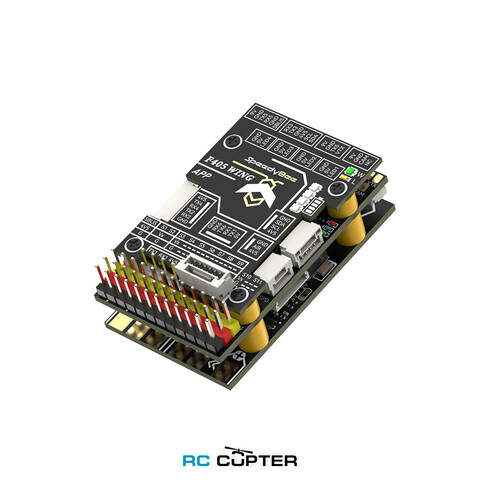

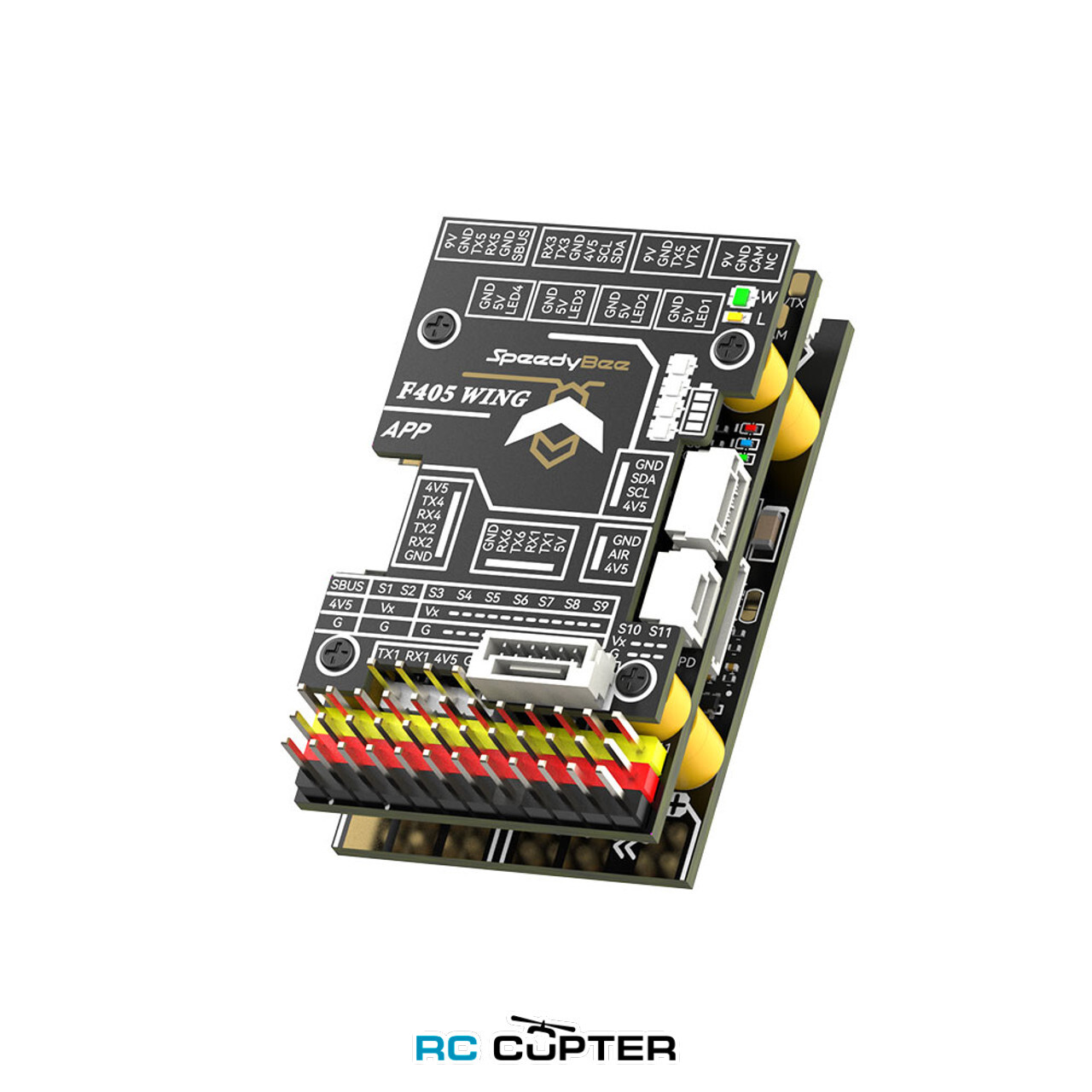

SpeedyBee F405 WING FC board

• MCU STM32F405, 168 МГц, 1 МБ Flash
• IMU (гироскоп и акселерометр) ICM-42688-P
• Барометр SPL006-001
• Чип OSD AT7456E
• Черный ящик Слот для карты MicroSD

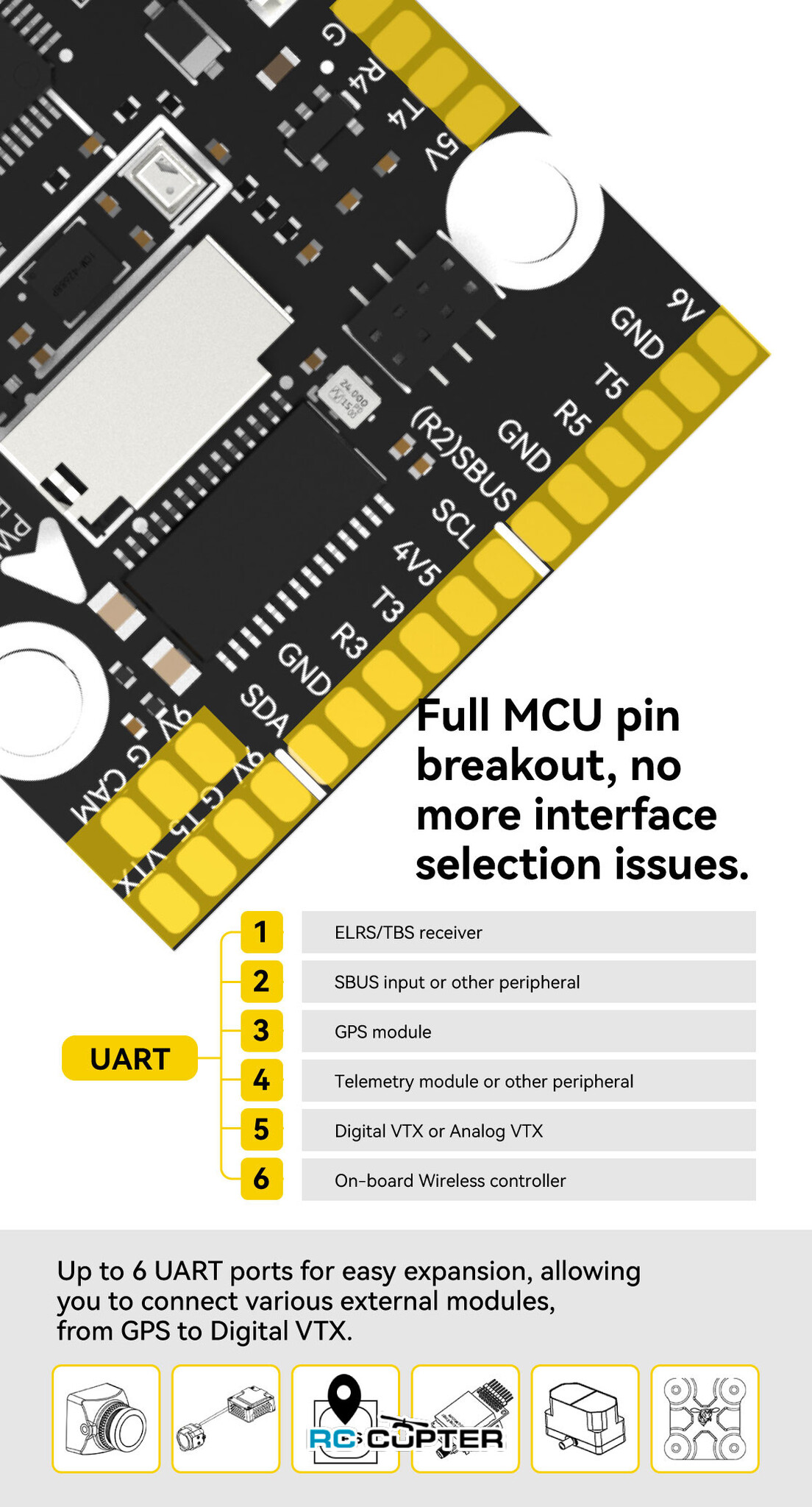

• UART 6 наборов (USART1, USART2, USART3, UART4, UART5, UART6 (специально для подключения беспроводной платы телеметрии))
• I2C 1x Используется для магнитометра, цифрового датчика скорости воздушного потока
• ADC 4x (VBAT, ток, RSSI, аналоговая скорость воздушного потока)

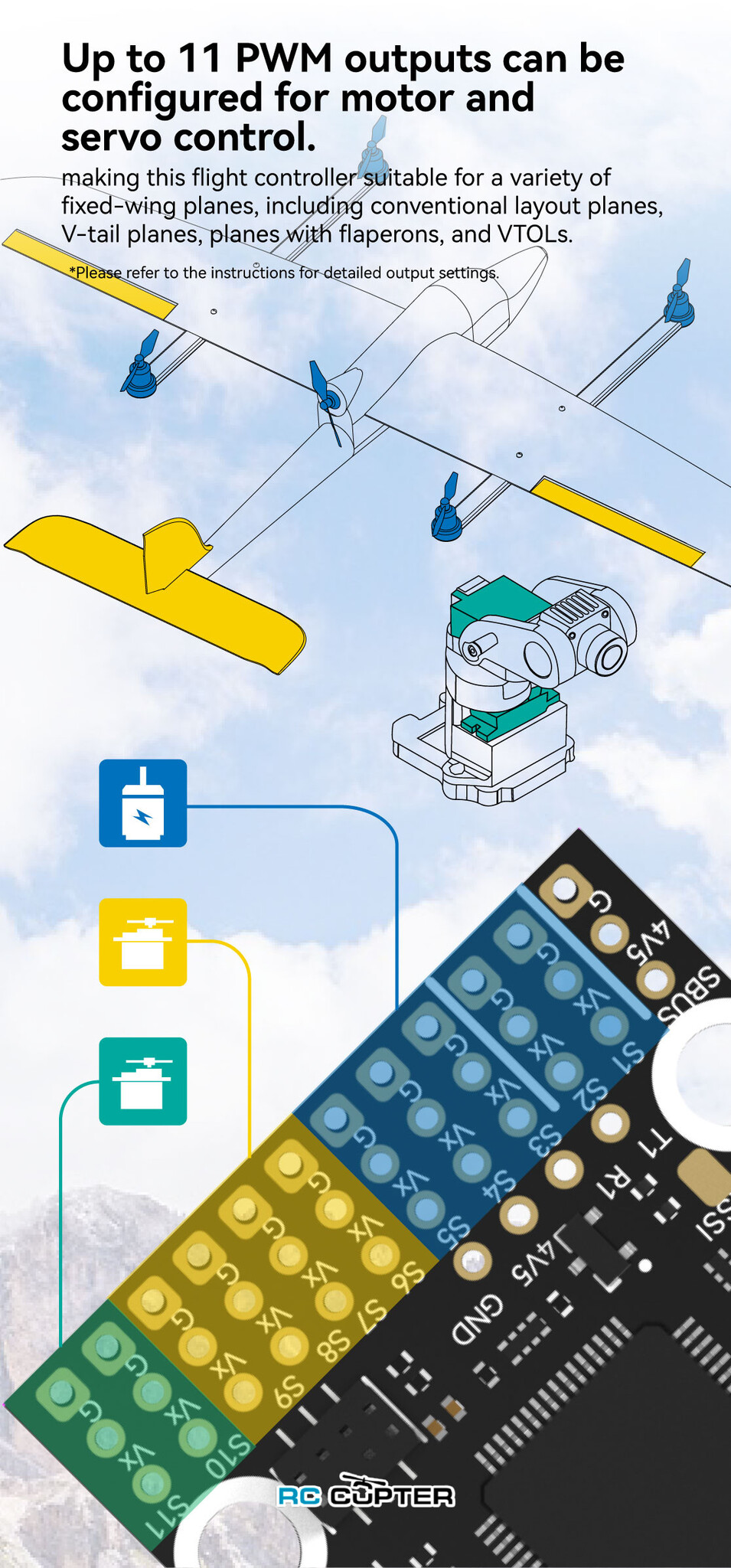

• PWM 12x (11+1 «LED»-пластина)

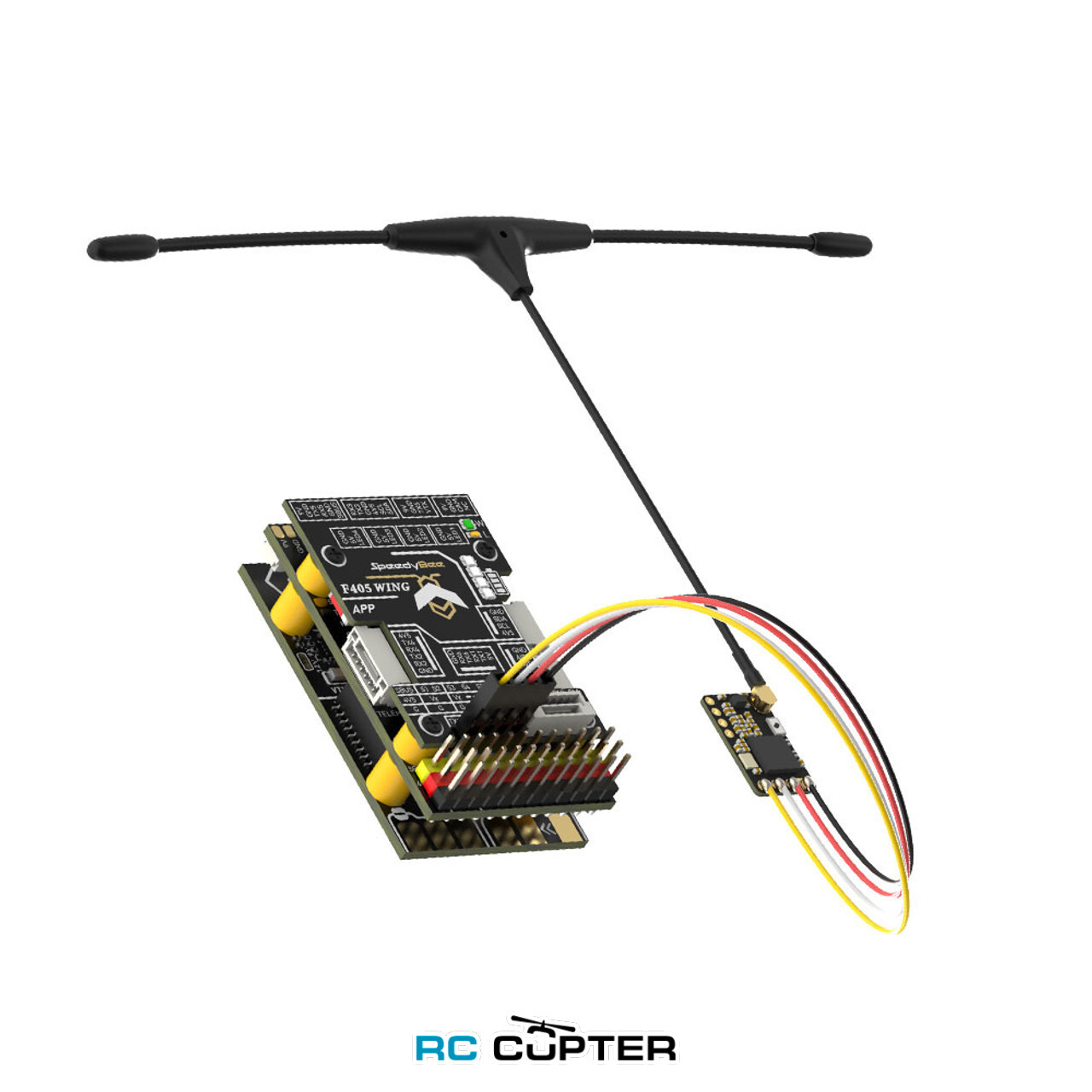

• Приемник ELRS/CRSF Поддерживается, подключается к UART1
• SBUS Встроенный инвертор для входа SBUS (UART2-RX)
• LED 3x светодиода для FC STATUS (синий, зеленый) и индикатор 3,3 В (красный) 1x RGB
• RSSI Поддерживается, обозначен как RS .
• Поддерживаемая прошивка FC INAV: SpeedyBeeF405WING (по умолчанию) ArduPilot: SpeedyBeeF405WING
• Вес 8,9 г

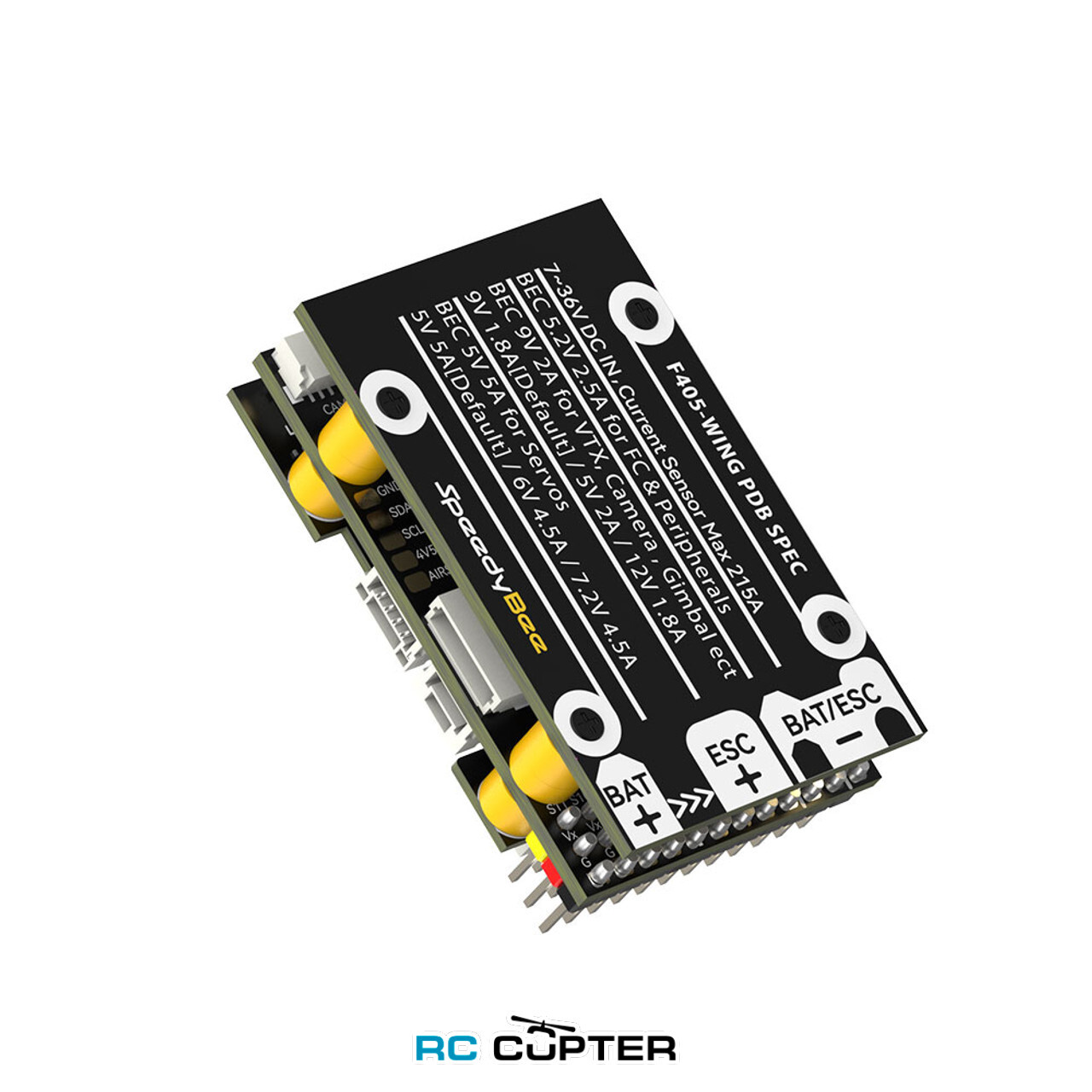

SpeedyBee F405 WING PDB board

• Диапазон входного напряжения - 7~36 В (2~6S LiPo)
• Датчик напряжения батареи - Подключается к плате FC VBAT, 1K:10K (масштаб 1100 в iNav, BATT_VOLT_MULT 11.0 в ArduPilot)
• Датчик тока батареи - 90 А непрерывный, 215 А пиковый Подключается к плате FC Ток (масштаб 195 в iNav, 50 A/V в ArduPilot)
• Защитный диод TVS - Да
• Выход FC BEC Выход  - 5,2 В +/- 0,1 В постоянного тока, постоянный ток 2,4 А, пиковый ток 3 А. Предназначен для FC, приемника, модуля GPS, модуля AirSpeed, модуля телеметрии, светодиодной ленты WS2812.
• Выход VTX BEC Выход - 9 В +/- 0,1 В постоянного тока, постоянный ток 1,8 А, пиковый ток 2,3 А. Напряжение регулируется, по умолчанию 9 В, 12 В или 5 В через перемычку. Предназначен для аналогового видеопередатчика, цифрового видеопередатчика, камеры.
• Выход Servo BEC Выход - 4,9 В +/- 0,1 В постоянного тока, постоянный ток 4,5 А, пиковый ток 5,5 А, напряжение регулируемое, по умолчанию 4,9 В, 6 В или 7,2 В через перемычку. Предназначен для сервоприводов.
• Вес 11,4 г

SpeedyBee F405 WING Беспроводная плата

Комплектация:

• Полётный контроллер SpeedyBee F405 WING APP - 1 шт

Ссылки:

• Инструкция
• Обзор https://oscarliang.com/speedybee-f405-wing-app/
