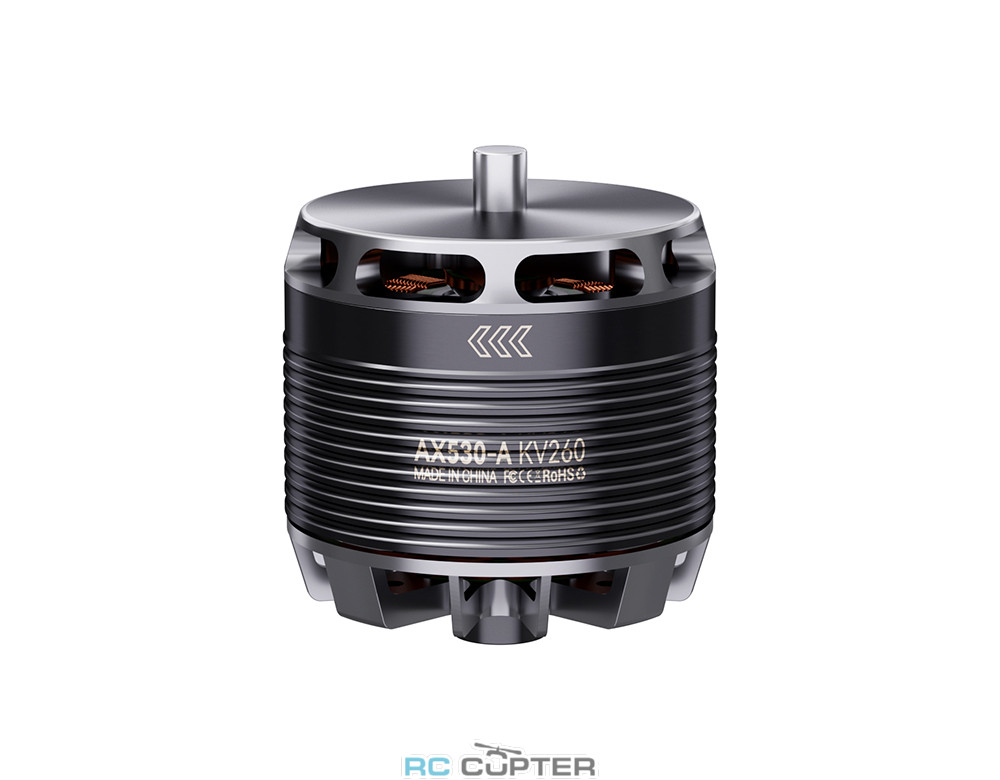

T-Motor AX530-A KV260 (20", 12S, 12.7 кг)

Артикул: 38811

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

Моторы серии AX для самолетов с фиксированным крылом. Оптимизированные для БПЛА с длительным временем полета, эти моторы для пилотажных самолетов объединяют в себе оптимизированную для крейсерского полета электрическую силовую установку с двумя вариантами интерфейса: встроенным задним валом или внешним адаптером пропеллера для повышенной ударопрочности и устойчивости к перегрузкам. Благодаря полой передней крышке (эффективное рассеивание тепла), проводке промышленного уровня и увеличенным подшипникам, высокоэффективный крейсерский мотор обеспечивает стабильную мощность.

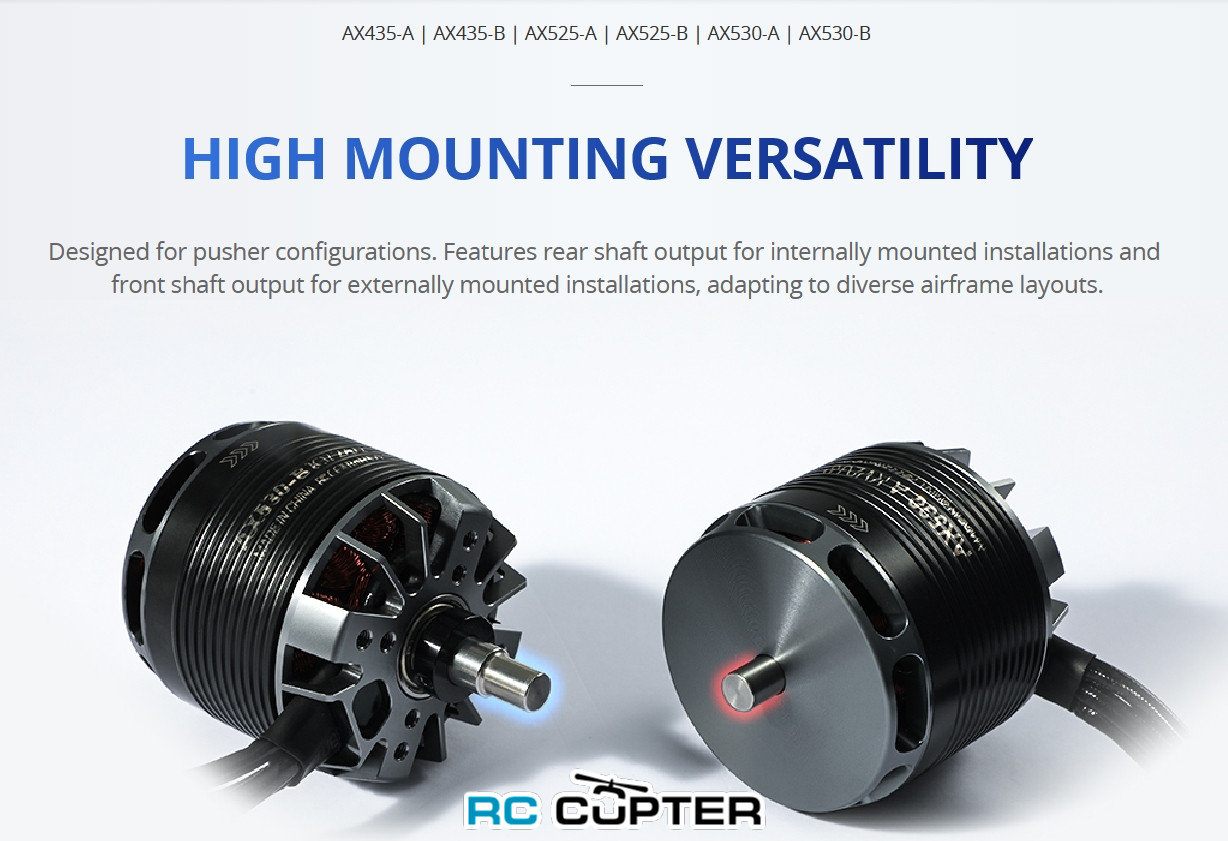

ВЫСОКАЯ УНИВЕРСАЛЬНОСТЬ МОНТАЖА

Разработан для конфигураций с толкающим винтом. Имеет задний вал для внутренней установки и передний вал для внешней установки, что позволяет адаптировать его к различным конструкциям планера.

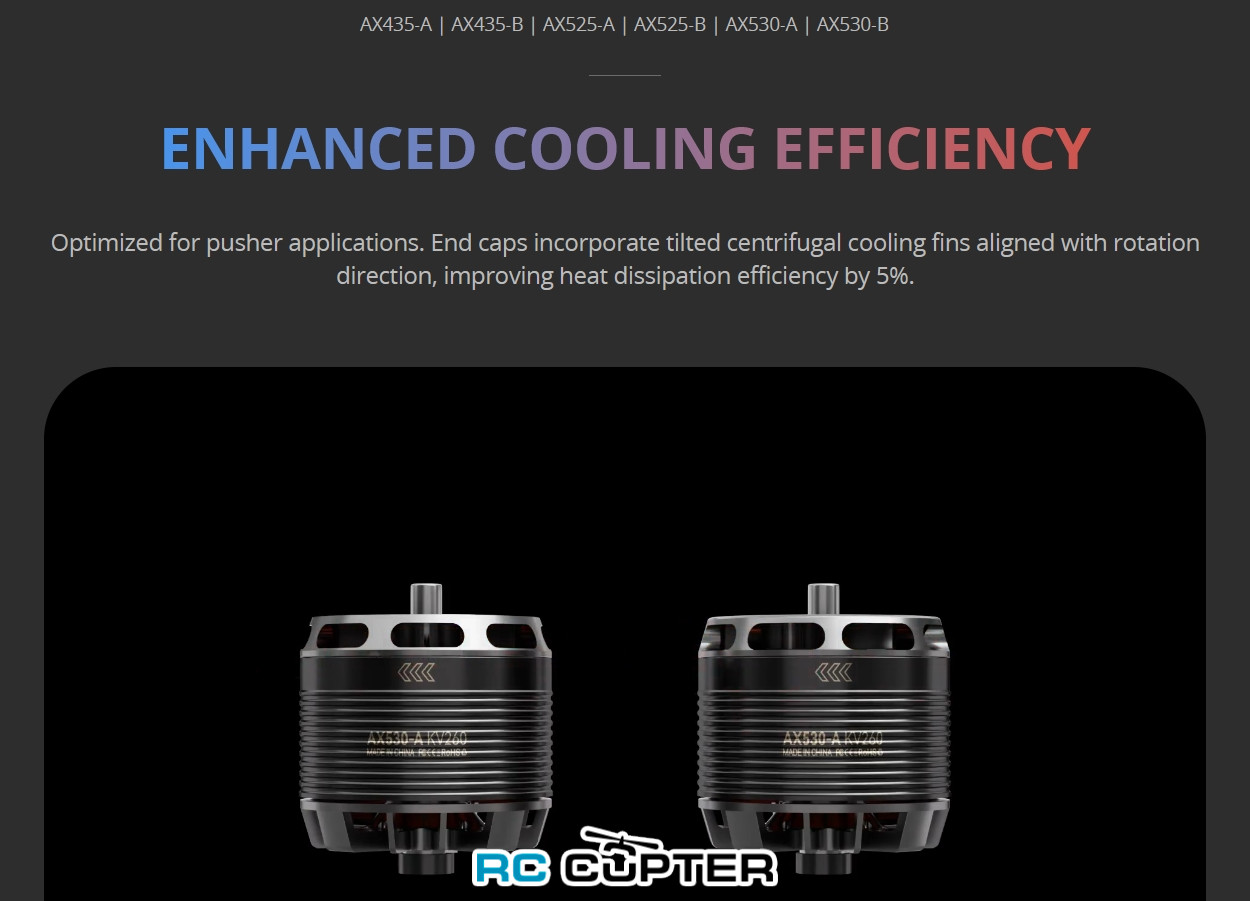

ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ ОХЛАЖДЕНИЯ

Оптимизирован для применения в толкающих вариантах. Торцевые крышки оснащены наклонными центробежными охлаждающими ребрами, выровненными по направлению вращения, что повышает эффективность отвода тепла на 5%.

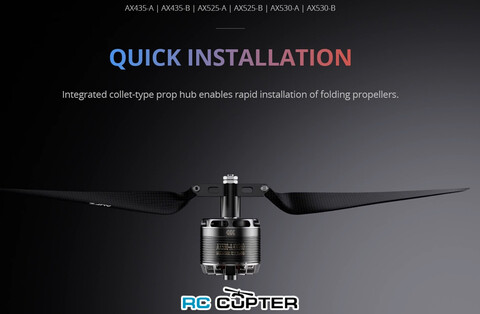

БЫСТРАЯ УСТАНОВКА

Конструкция (collet-type prop hub) позволяет быстро устанавливать складные пропеллеры.

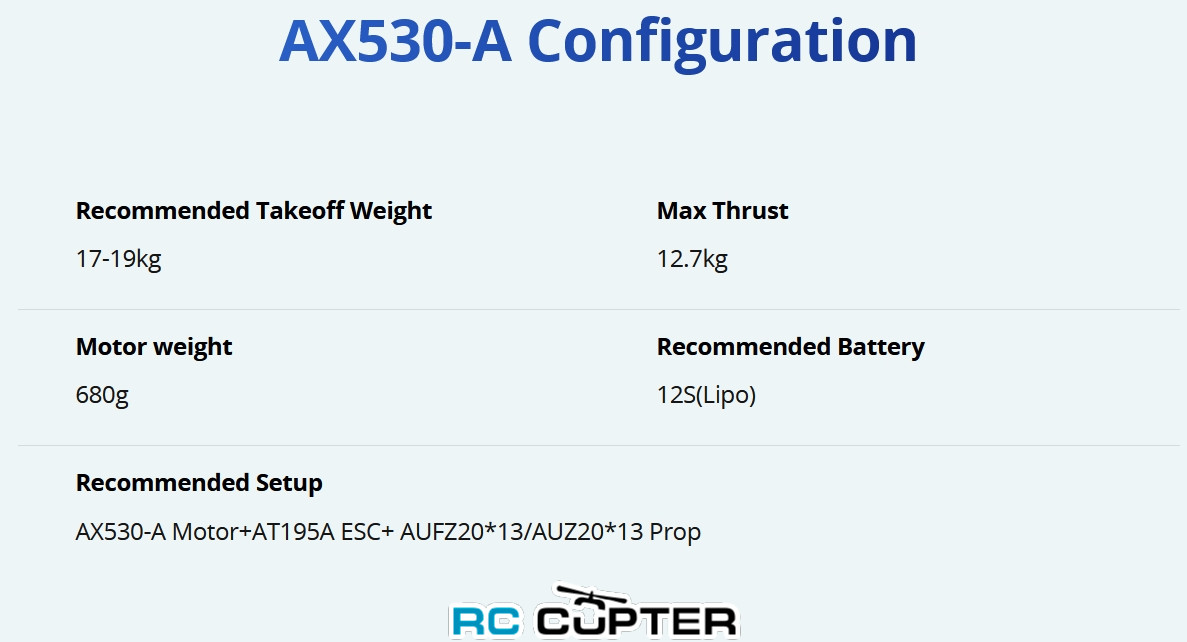

Характеристики:

Рекомендуемый взлетный вес (Takeoff Weight) 17-19 кг

KV	260	Ток холостого хода (15 В)	3.2 А
Макс. мощность	2600 Вт	Пиковый ток	120 А
Номинальное напряжение (Lipo)	12S	Внутреннее сопротивление	20 мОм
Макс. тяга	12.7 кг	Вес (включая кабель)	680 г

Модель	AX530-A	Magnet Level	180℃
Размеры мотора	Φ63.6*73 мм	Lead Cable (провод)	Enameled Wire 150 мм
Статор	150°C термостойкие покрытия	Медный провод	220℃
Конфигурация	12N14P	Тест изоляции катушки	500 В/ 5 сек
Диаметр вала	внутр. :10 мм внешн.:8 мм	Стандарт динамической балансировки ротора	≤30 мг
Подшипники	Imported 6800/6900ZZ	Размер упаковки	19710475 мм

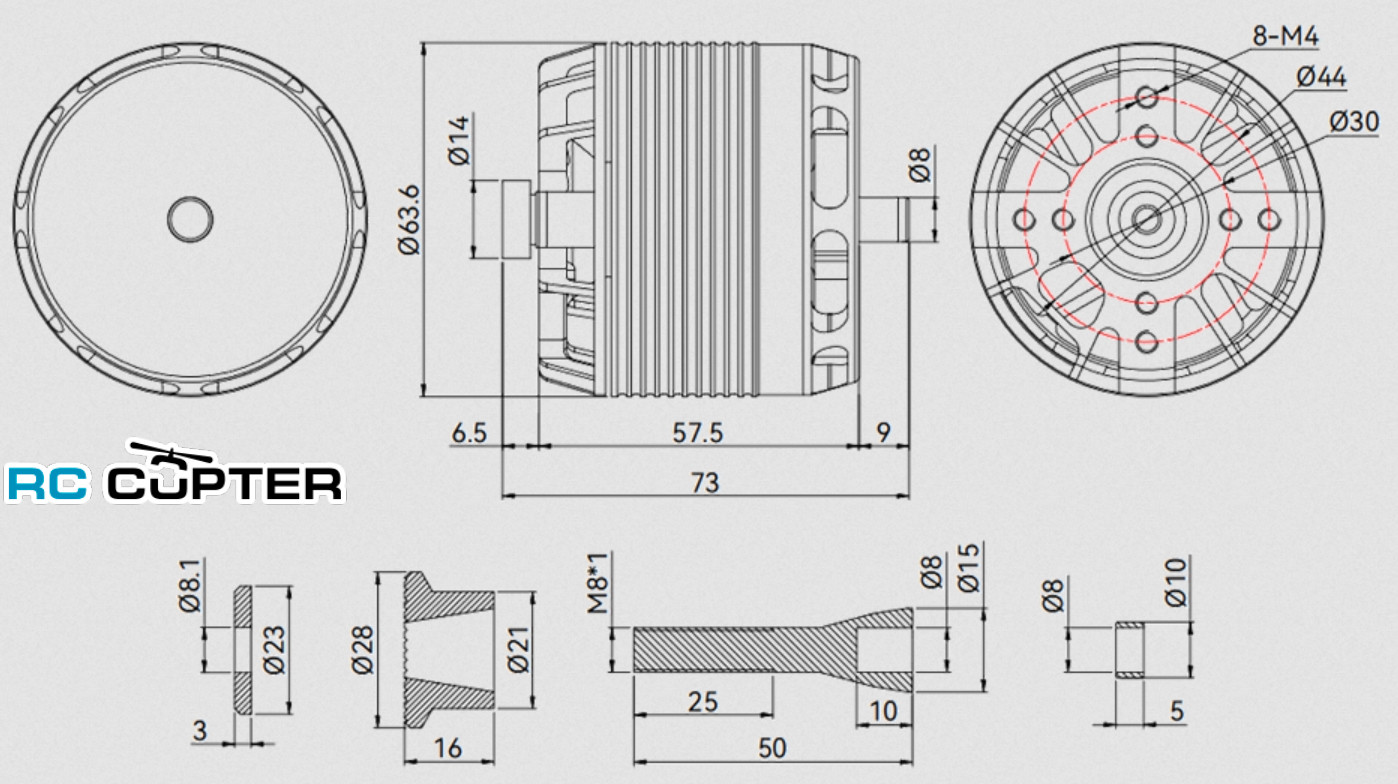

Чертёж:

Таблица тестирования:

Type	Propeller	Throttle (%)	Voltage (V)	Current (A)	Power (W)	RPM	Torque (N·m)	Thrust (g)	Efficiency (g/W)	Operating Temperature (℃)
AX530-A KV260	AUFZ 20*13	40%	44.67	9.52	425	3623	0.91	2842	6.68	110.7 (Ambient Temperature： 25)
		45%	44.60	12.47	556	3982	1.10	3460	6.22
		50%	44.53	16.47	733	4392	1.33	4234	5.77
		55%	44.42	22.34	992	4862	1.64	5217	5.26
		60%	44.30	28.38	1257	5272	1.93	6169	4.91
		65%	44.18	34.66	1531	5623	2.21	7039	4.60
		70%	44.04	41.90	1845	5971	2.49	7976	4.32
		75%	43.88	50.32	2208	6320	2.81	8956	4.06
		80%	43.69	59.90	2617	6666	3.14	9995	3.82
		90%	43.20	85.56	3696	7248	3.98	11088	3.00
		100%	42.62	117.79	5020	7856	4.81	12717	2.53
	AUZ 20*13	40%	44.62	9.55	426	3601	0.93	3076	7.22	111.2 (Ambient Temperature： 25)
		45%	44.56	12.61	562	3960	1.11	3754	6.68
		50%	44.48	16.83	748	4359	1.35	4602	6.15
		55%	44.36	22.72	1008	4832	1.67	5687	5.64
		60%	44.24	28.95	1281	5239	1.98	6744	5.27
		65%	44.12	35.33	1559	5585	2.26	7698	4.94
		70%	43.98	43.03	1892	5944	2.57	8764	4.63
		75%	43.81	51.59	2260	6278	2.87	9814	4.34
		80%	43.62	61.29	2674	6617	3.21	10948	4.09
		90%	43.18	84.14	3633	7244	3.89	13204	3.63
		100%	42.55	119.15	5069	7815	4.88	13755	2.71
Примечания: Температура двигателя — это температура поверхности двигателя после 1 минуты работы на 100 % мощности. (На основании испытаний на испытательном стенде T-MOTOR все данные приведены только для справки. T-MOTOR оставляет за собой право на окончательную интерпретацию.)

Комплектация:

T-Motor AX530-A KV260 (20", 12S, 2,6 кВт, 12,7 кг) - 1 шт

Вес:	680 г
Диаметр вала:	8 мм
Диаметр мотора:	63.6 мм
Длина мотора:	73 мм
KV:	260
Максимальная тяга:	12.7 кг
Мощность:	2600 Вт
Пиковая мощность:	5000 Вт
Пиковый ток:	120 А
Производитель:	T-Motor
Пропеллер:	20"
Пылевлагозащита:	-
Рекомендованная батарея:	12S
