T-Motor AT5330 25-30CC KV220

Артикул: 34853
нет в наличии
под заказ, пишите
21005 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Аналоги
  • Отзывы (0)

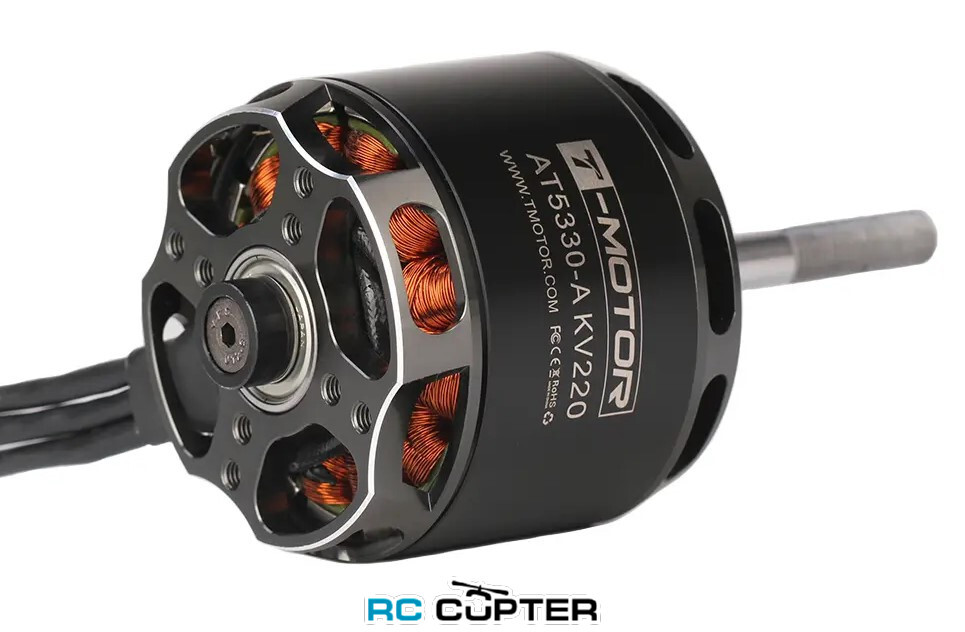

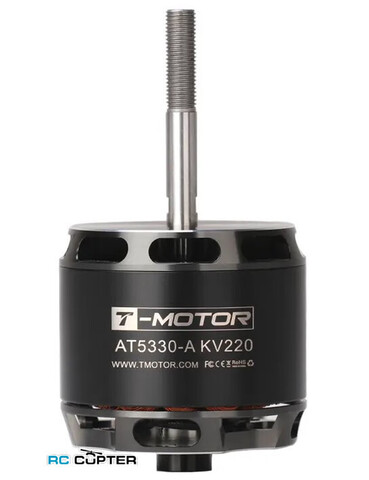

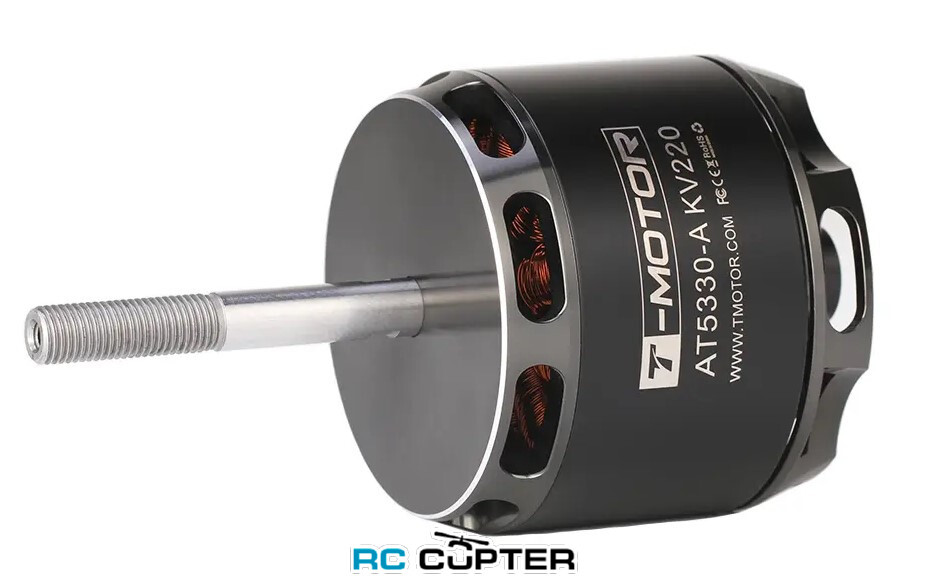

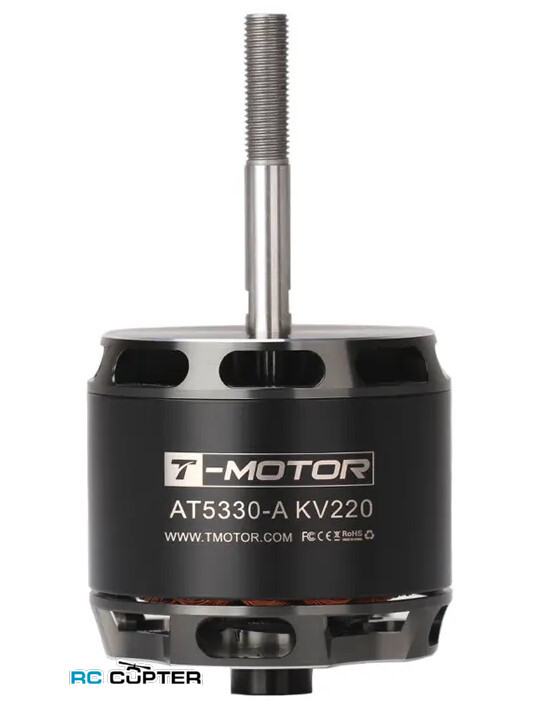

Двигатель бесколлекторный T-Motor AT5330 25-30CC KV220

Tiger Motors - признаный лидер в производстве моторов для мультикоптеров.

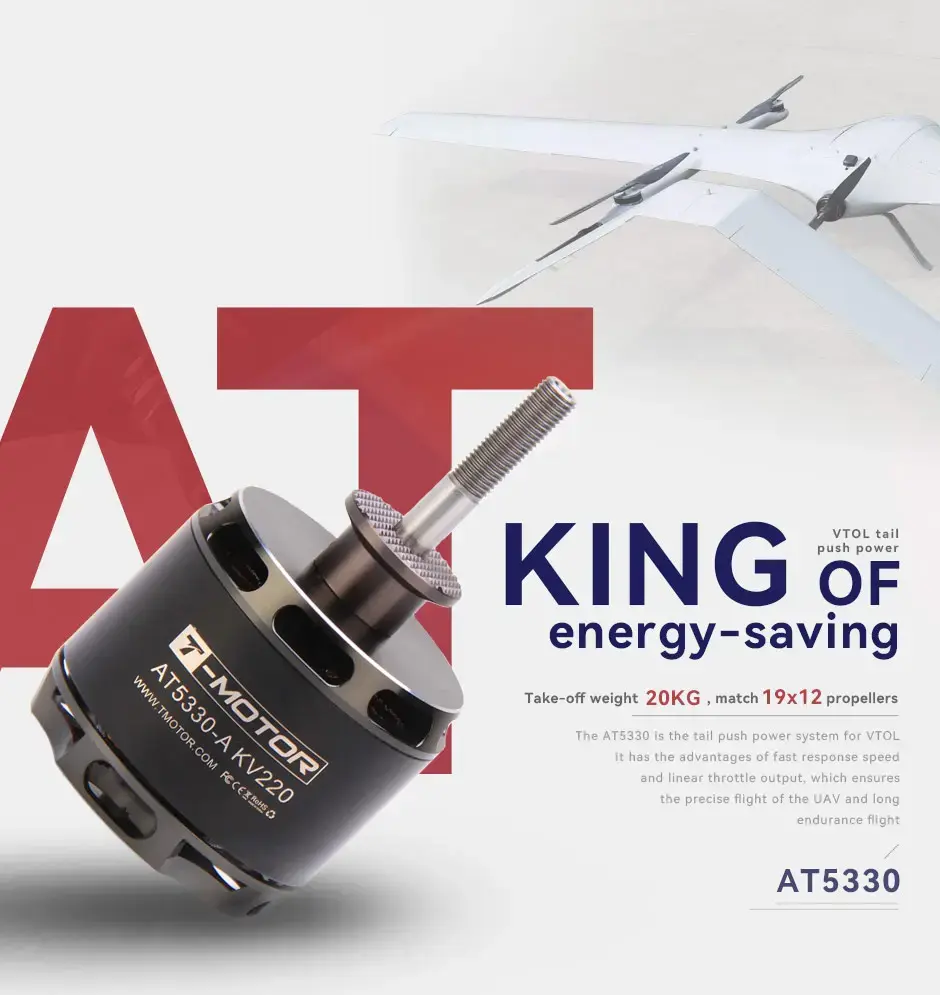

T-Motor AT5330A - это двигатель класса hi-end, подходящий для больших самолетов VTOL UAV с фиксированным крылом категории Outdoor.

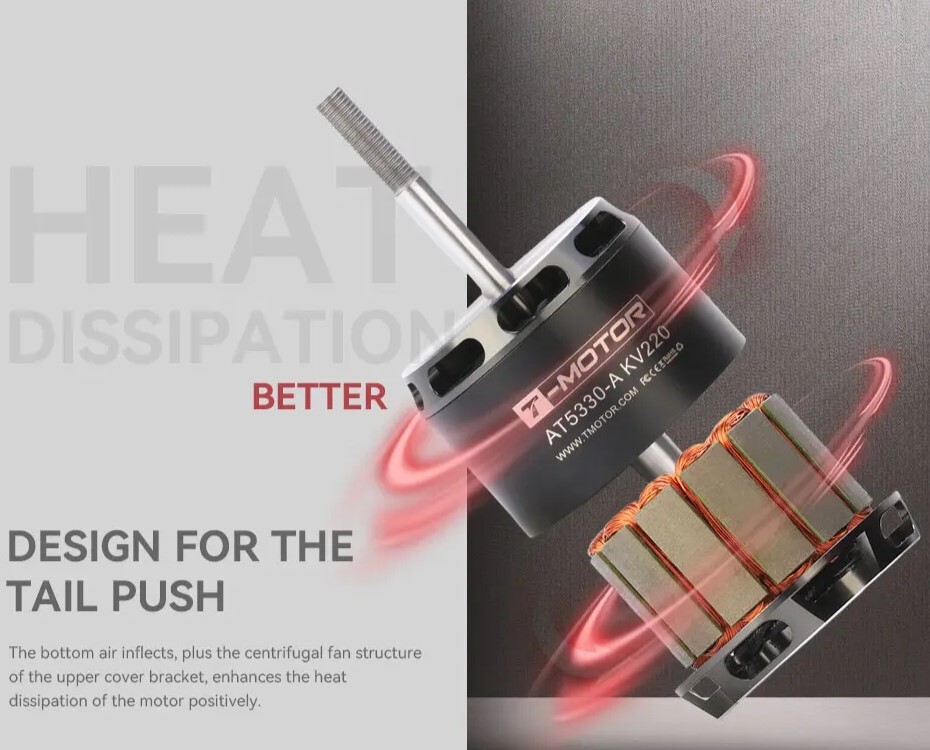

Мотор имеет отличную структуру теплоотвода, которая обеспечивает мощный полет. Максимальная мощность 3500 Вт, которая обеспечивает сильную мощность для 30CC RC самолетов.

Поддерживает 6-12s lipo с ESC T-Motor AT115A.


AT5330A Основные характеристики:

  • 1 Благодаря прочной структуре и высококачественным материалам, двигатели серии AT53 обеспечивают беспрецедентную надежность и долговечность, позволяя вам летать с уверенностью.
  • 2.В двигателях серии AT53 используются импортные высококачественные подшипники, а прочность конструкции обеспечивает долговечность и надежность. Обеспечивается оптимальная работа двигателя и длительный срок службы.
  • 3.Стальной вал делится на передний и задний, чтобы адаптироваться к различным методам установки и удовлетворить потребности различных сценариев применения.

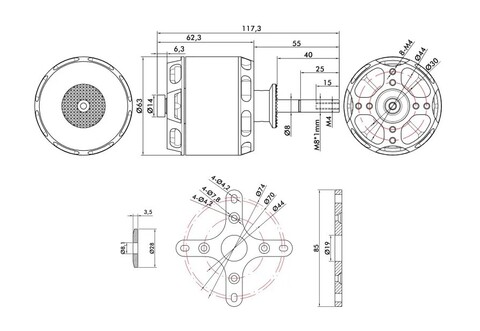

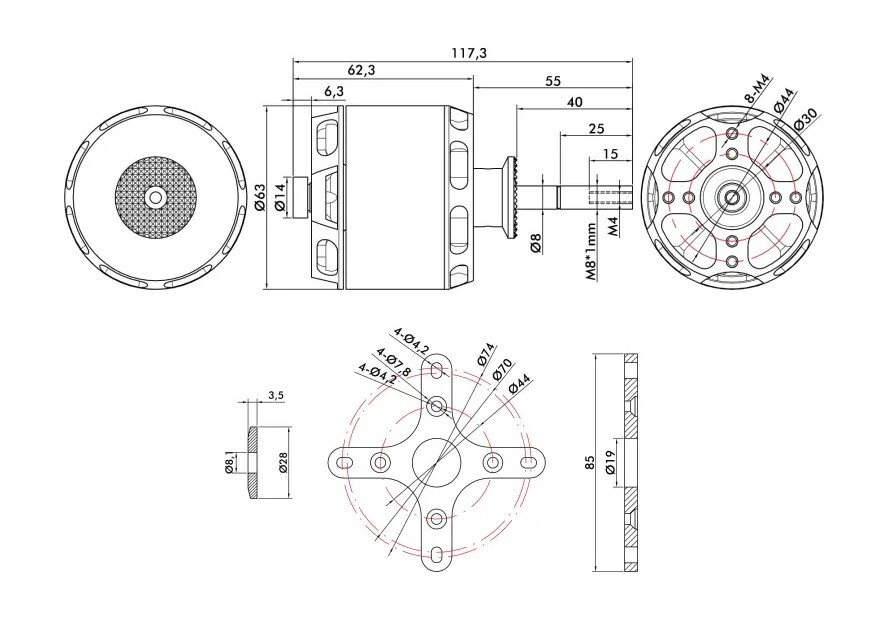

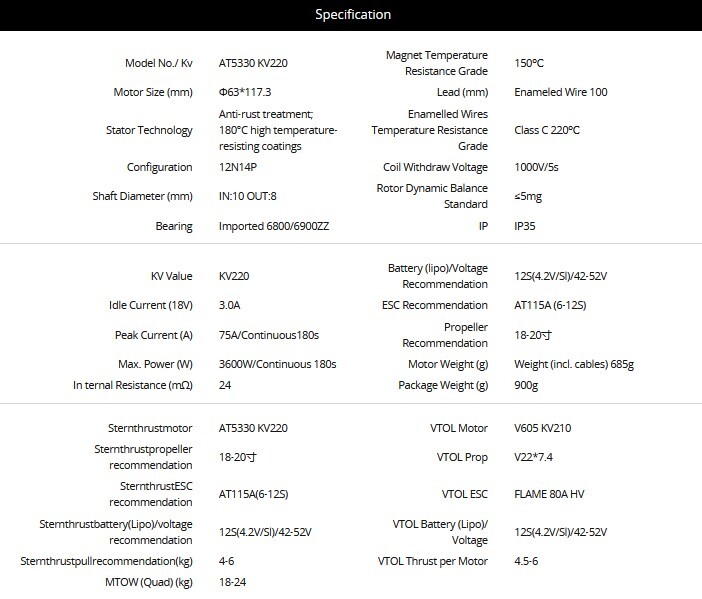

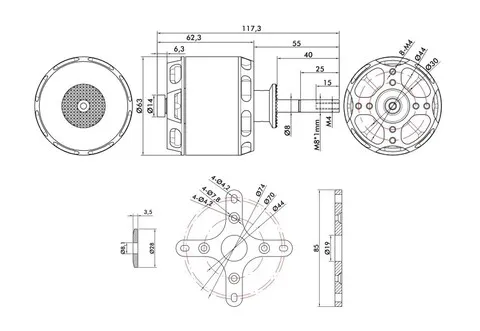

Техническая информация и чертеж:

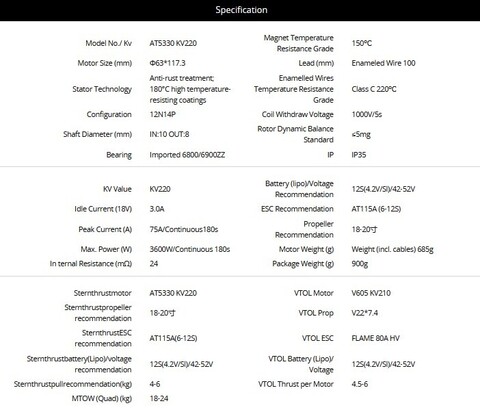

Model No./ Kv AT5330 KV220 Magnet Temperature Resistance Grade 150℃
Motor Size (mm) Φ63*117.3 Lead (mm) Enameled Wire 100
Stator Technology Anti-rust treatment; 180°C high temperature-resisting coatings Enamelled Wires Temperature Resistance Grade Class C 220℃
Configuration 12N14P Coil Withdraw Voltage 1000V/5s
Shaft Diameter (mm) IN:10 OUT:8 Rotor Dynamic Balance Standard ≤5mg
Bearing Imported 6800/6900ZZ IP IP35



KV Value KV220 Battery (lipo)/Voltage
Recommendation
12S(4.2V/Sl)/42-52V
Idle Current (18V) 3.0A ESC Recommendation AT115A (6-12S)
Peak Current (A) 75A/Continuous180s Propeller Recommendation 18-20寸
Max. Power (W) 3600W/Continuous 180s Motor Weight (g) Weight (incl. cables) 685g
In ternal Resistance (mΩ) 24 Package Weight (g) 900g



Stern thrust motor AT5330 KV220 VTOL Motor V605 KV210
Stern thrust propeller
recommendation
18-20寸 VTOL Prop V22*7.4
Stern thrust ESC
recommendation
AT115A(6-12S) VTOL ESC FLAME 80A HV
Stern thrust battery(Lipo)/voltage
recommendation
12S(4.2V/Sl)/42-52V VTOL Battery (Lipo)/ Voltage 12S(4.2V/Sl)/42-52V
Stern thrust pullrecommendation(kg) 4-6 VTOL Thrust per Motor 4.5-6
MTOW (Quad) (kg) 18-24

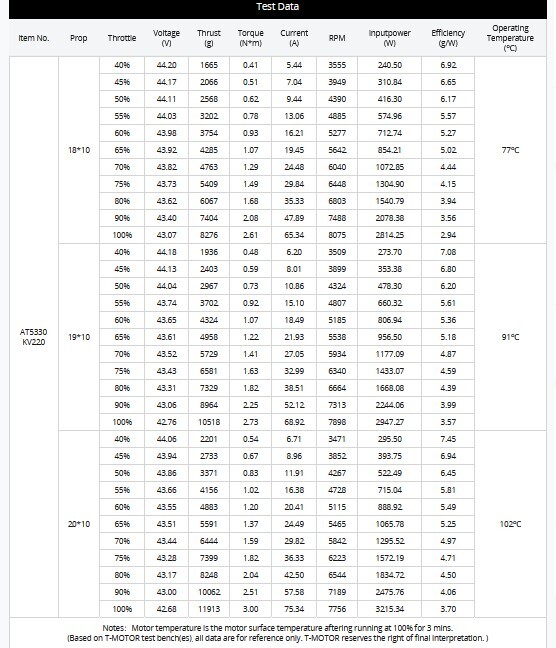

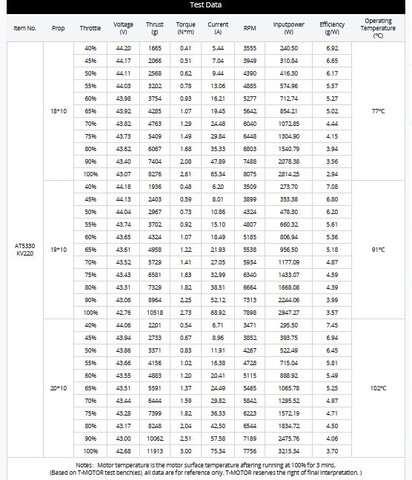

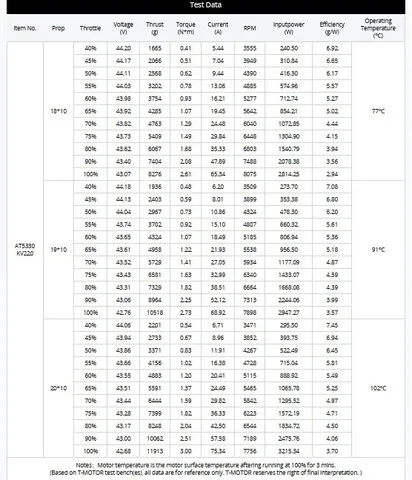

Таблица испытаний мотора:

Item No. Prop Throttle Voltage
(V)
Thrust
(g)
Torque
(N*m)
Current
(A)
RPM Inputpower
(W)
Efficiency
(g/W)
Operating
Temperature
(℃)
AT5330
KV220
18*10 40% 44.20 1665 0.41 5.44 3555 240.50 6.92 77℃
45% 44.17 2066 0.51 7.04 3949 310.84 6.65
50% 44.11 2568 0.62 9.44 4390 416.30 6.17
55% 44.03 3202 0.78 13.06 4885 574.96 5.57
60% 43.98 3754 0.93 16.21 5277 712.74 5.27
65% 43.92 4285 1.07 19.45 5642 854.21 5.02
70% 43.82 4763 1.29 24.48 6040 1072.85 4.44
75% 43.73 5409 1.49 29.84 6448 1304.90 4.15
80% 43.62 6067 1.68 35.33 6803 1540.79 3.94
90% 43.40 7404 2.08 47.89 7488 2078.38 3.56
100% 43.07 8276 2.61 65.34 8075 2814.25 2.94
19*10 40% 44.18 1936 0.48 6.20 3509 273.70 7.08 91℃
45% 44.13 2403 0.59 8.01 3899 353.38 6.80
50% 44.04 2967 0.73 10.86 4324 478.30 6.20
55% 43.74 3702 0.92 15.10 4807 660.32 5.61
60% 43.65 4324 1.07 18.49 5185 806.94 5.36
65% 43.61 4958 1.22 21.93 5538 956.50 5.18
70% 43.52 5729 1.41 27.05 5934 1177.09 4.87
75% 43.43 6581 1.63 32.99 6340 1433.07 4.59
80% 43.31 7329 1.82 38.51 6664 1668.08 4.39
90% 43.06 8964 2.25 52.12 7313 2244.06 3.99
100% 42.76 10518 2.73 68.92 7898 2947.27 3.57
20*10 40% 44.06 2201 0.54 6.71 3471 295.50 7.45 102℃
45% 43.94 2733 0.67 8.96 3852 393.75 6.94
50% 43.86 3371 0.83 11.91 4267 522.49 6.45
55% 43.66 4156 1.02 16.38 4728 715.04 5.81
60% 43.55 4883 1.20 20.41 5115 888.92 5.49
65% 43.51 5591 1.37 24.49 5465 1065.78 5.25
70% 43.44 6444 1.59 29.82 5842 1295.52 4.97
75% 43.28 7399 1.82 36.33 6223 1572.19 4.71
80% 43.17 8248 2.04 42.50 6544 1834.72 4.50
90% 43.00 10062 2.51 57.58 7189 2475.76 4.06
100% 42.68 11913 3.00 75.34 7756 3215.34 3.70
Notes:Motor temperature is the motor surface temperature aftering running at 100% for 3 mins.
(Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation. )

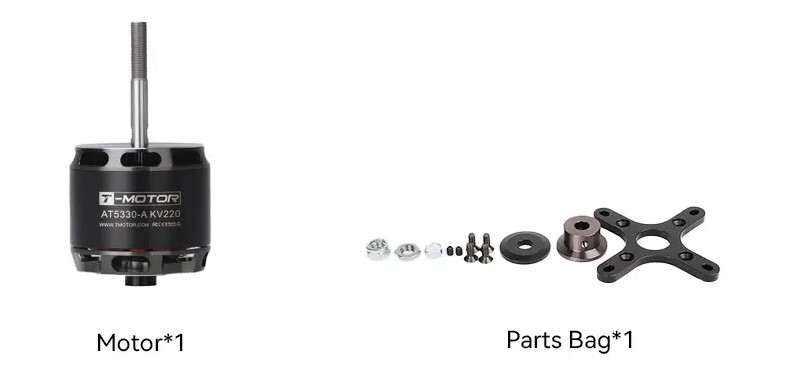

Комплектация:

  • T-Motor AT5330 25-30CC KV220 - 1 шт
  • Комплект крепежей - 1 шт.




Вес: 685 г
Диаметр вала: 8 мм
Диаметр мотора: 63 мм
Длина мотора: 117.3 мм
KV: 220

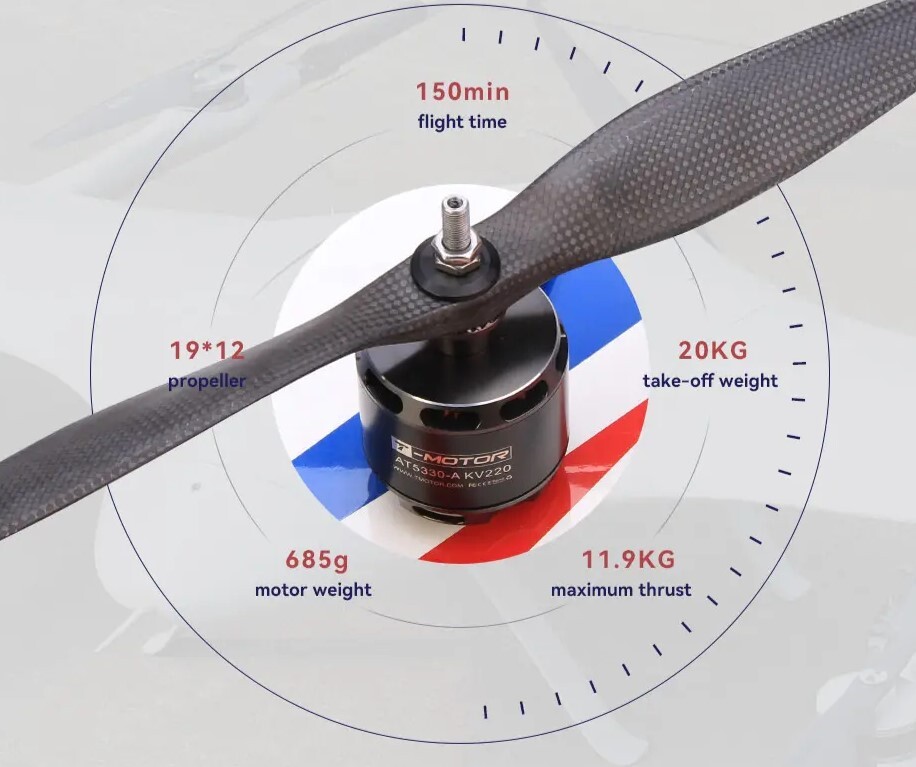

Максимальная тяга: 11.9 кг
Пиковая мощность: 3600 Вт
Пиковый ток: 75 А
Производитель: T-Motor
Пропеллер: 18" , 19" , 20"
Рекомендованная батарея: 10-12S
Сопротивление: 24 мОм
Ток холостого хода: 3 А
