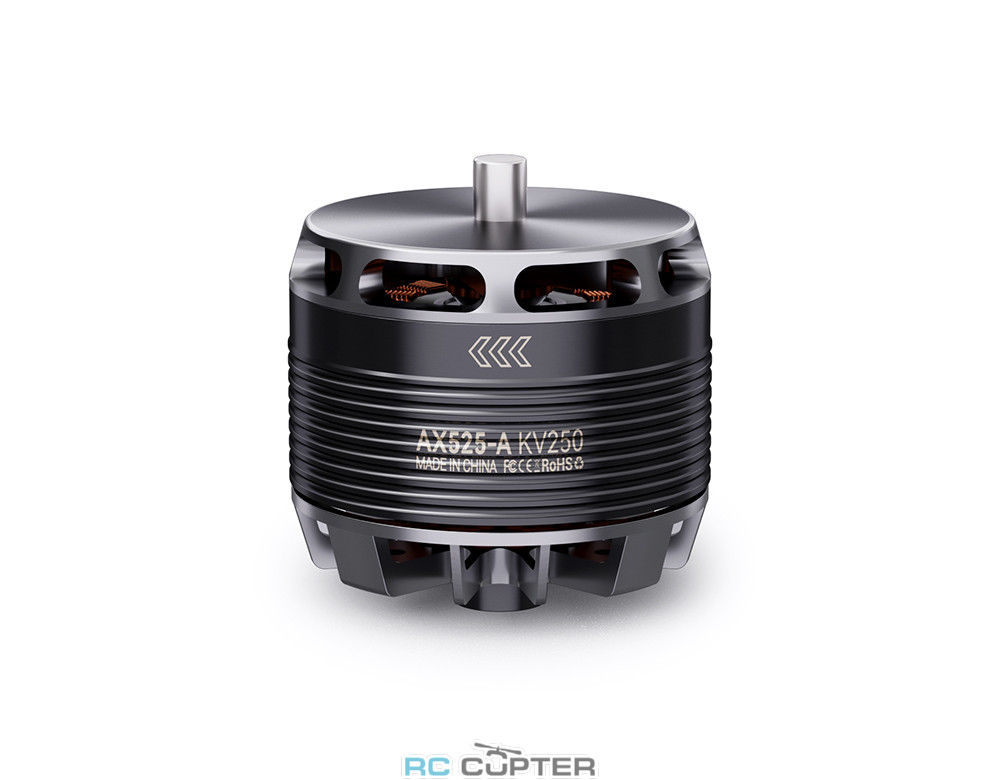

Моторы серии AX для самолетов с фиксированным крылом.
Оптимизированные для БПЛА с длительным временем полета, эти моторы для пилотажных самолетов объединяют в себе оптимизированную для крейсерского полета электрическую силовую установку с двумя вариантами интерфейса: встроенным задним валом или внешним адаптером пропеллера для повышенной ударопрочности и устойчивости к перегрузкам.

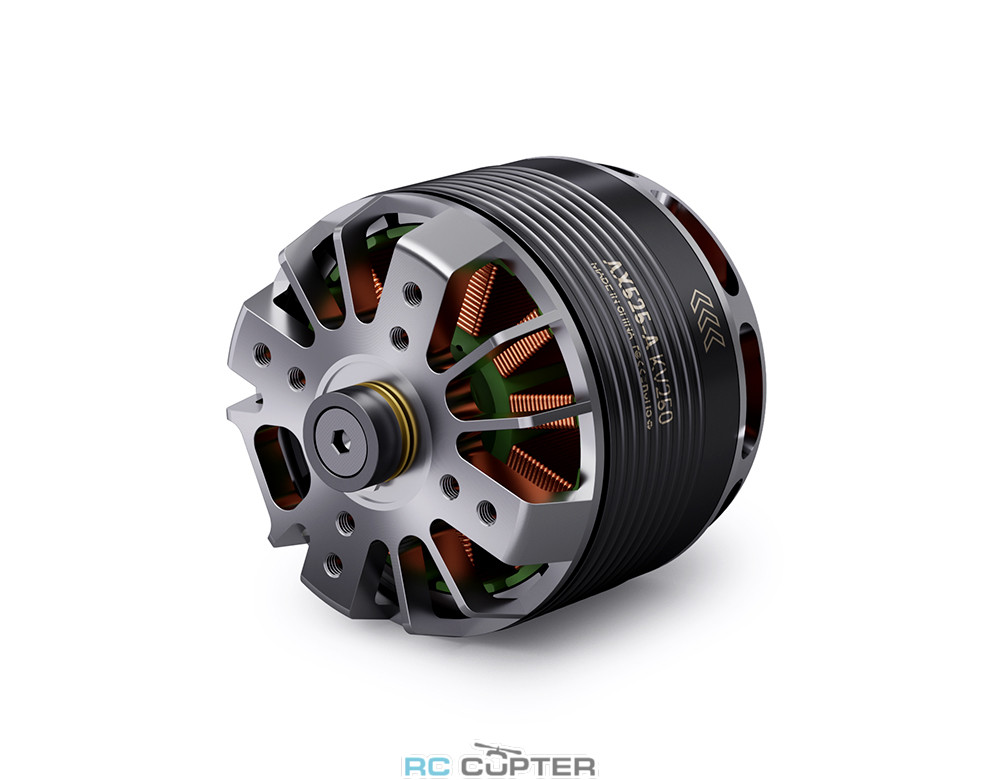

Благодаря полой передней крышке (эффективное рассеивание тепла), проводке промышленного уровня и увеличенным подшипникам, высокоэффективный крейсерский мотор обеспечивает стабильную мощность.
ВЫСОКАЯ УНИВЕРСАЛЬНОСТЬ МОНТАЖА
Разработан для конфигураций с толкающим винтом. Имеет задний вал для внутренней установки и передний вал для внешней установки, что позволяет адаптировать его к различным конструкциям планера.
ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ ОХЛАЖДЕНИЯ
Оптимизирован для применения в толкающих вариантах. Торцевые крышки оснащены наклонными центробежными охлаждающими ребрами, выровненными по направлению вращения, что повышает эффективность отвода тепла на 5%.
БЫСТРАЯ УСТАНОВКА
Конструкция (collet-type prop hub) позволяет быстро устанавливать складные пропеллеры.

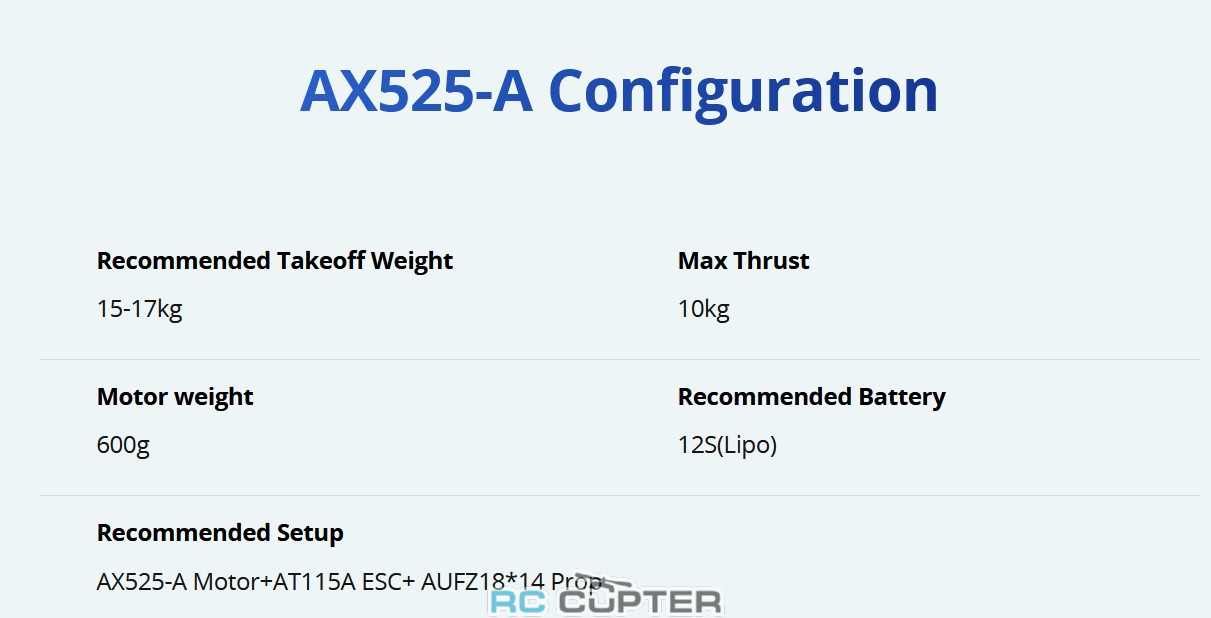

Рекомендуемый комплект:
Характеристики:
- Рекомендуемый взлетный вес (Takeoff Weight) 15-17 кг
| KV | 250 | Ток холостого хода (15 В) | 2.8A |
| Макс. мощность | 2250W | Пиковый ток | 100A |
| Номинальное напряжение (Lipo) | 12S | Внутреннее сопротивление | 22mΩ |
| Макс. тяга | 10kg | Вес (включая кабель) | 600g |
| Модель | AX525-A | Magnet Level | 180℃ |
| Размеры мотора | Φ63.6*68mm | Lead Cable (провод) | Enameled Wire 150mm |
| Статор | 150°C high temperature -resisting coatings |
Медный провод | 220℃ |
| Конфигурация | 12N14P | Тест изоляции катушки | 500V/5s |
| Диаметр вала | IN:10mm OUT:8mm | Стандарт динамической балансировки ротора | ≤30mg |
| Подшипники | Imported 6800/6900ZZ | Размер упаковки | 197*104*75mm |

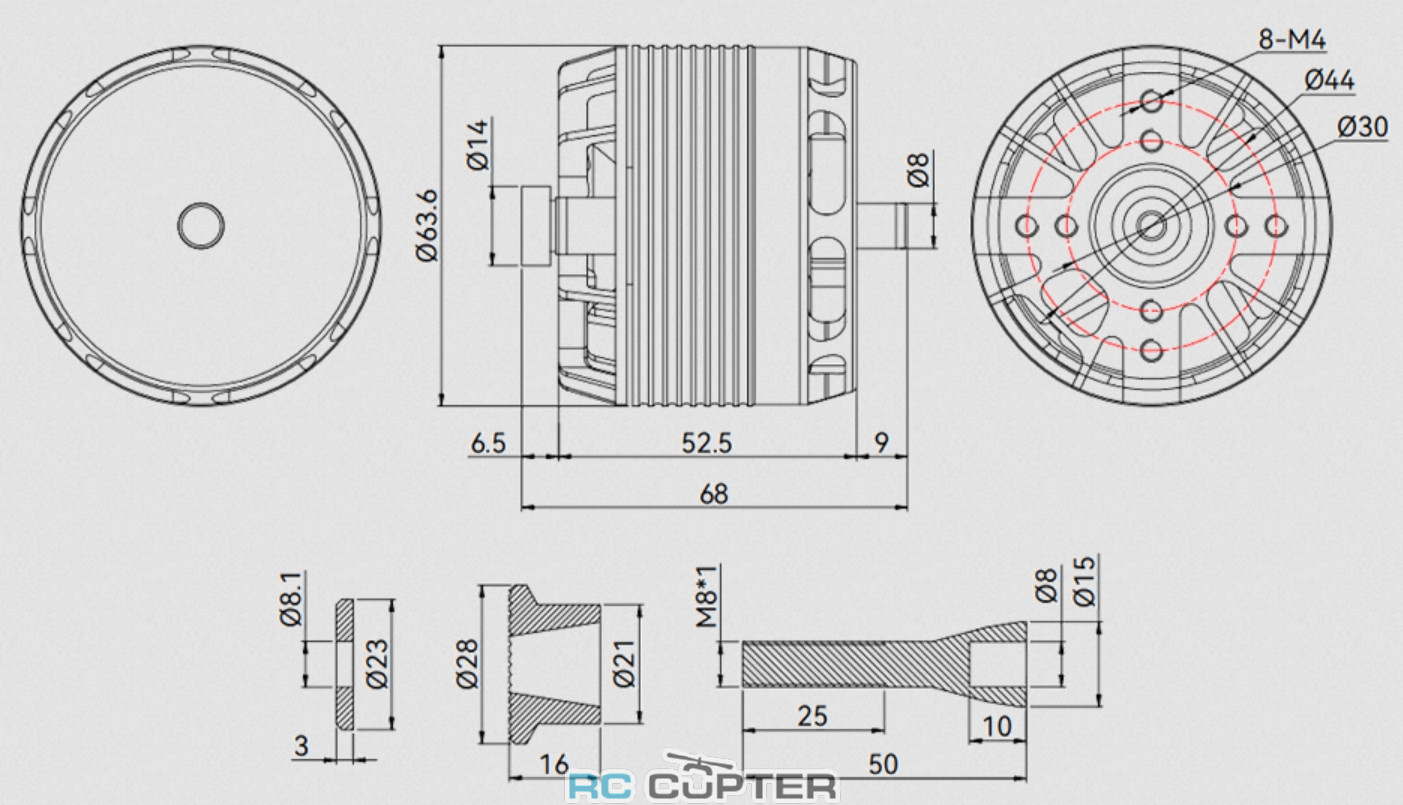

Чертёж:
Таблица тестирования:
| Type | Propeller | Throttle (%) |
Voltage (V) |
Current (A) |
Power (W) |
RPM | Torque (N·m) |
Thrust (g) |
Efficiency (g/W) |
Operating Temperature (℃) |
| AX525-A KV250 |
AUFZ 18*14 | 40% | 44.68 | 7.09 | 317 | 3842 | 0.62 | 1951 | 6.16 | 99 (Ambient Temperature： 25) |
| 45% | 44.64 | 9.28 | 414 | 4239 | 0.77 | 2388 | 5.77 | |||
| 50% | 44.57 | 12.59 | 561 | 4717 | 0.96 | 2968 | 5.29 | |||
| 55% | 44.49 | 17.16 | 763 | 5238 | 1.18 | 3679 | 4.82 | |||
| 60% | 44.40 | 21.78 | 967 | 5661 | 1.38 | 4299 | 4.45 | |||
| 65% | 44.32 | 26.41 | 1170 | 6022 | 1.57 | 4870 | 4.16 | |||
| 70% | 44.21 | 32.09 | 1419 | 6396 | 1.78 | 5514 | 3.89 | |||
| 75% | 44.08 | 39.12 | 1724 | 6790 | 2.07 | 6252 | 3.63 | |||
| 80% | 43.92 | 47.04 | 2066 | 7180 | 2.36 | 7041 | 3.41 | |||
| 90% | 43.55 | 66.83 | 2910 | 7864 | 2.98 | 8435 | 2.90 | |||
| 100% | 42.98 | 96.52 | 4149 | 8583 | 3.76 | 10056 | 2.42 | |||
| Notes：Motor temperature is the motor surface temperature aftering running at 100% for 1 mins. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation.) |
||||||||||
Комплектация:
- T-Motor AX525-A KV250 - 1 шт
| Вес: | 600 г |
| Диаметр вала: | 8 мм |
| Диаметр мотора: | 63.6 мм |
| Длина мотора: | 68 мм |
| KV: | 250 |
| Максимальная тяга: | 10 кг |
| Мощность: | 2250 Вт |
| Пиковая мощность: | 4150 Вт |
| Пиковый ток: | 100 А |
| Производитель: | T-Motor |
| Пропеллер: | 18" |
| Пылевлагозащита: | - |
| Рекомендованная батарея: | 12S |
