Пропеллер полимерный складной MF 1604 VP T-Motor (пара) с изменяемым шагом

Артикул: 36700
нет в наличии
под заказ, пишите
8890 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики
  • Отзывы (0)

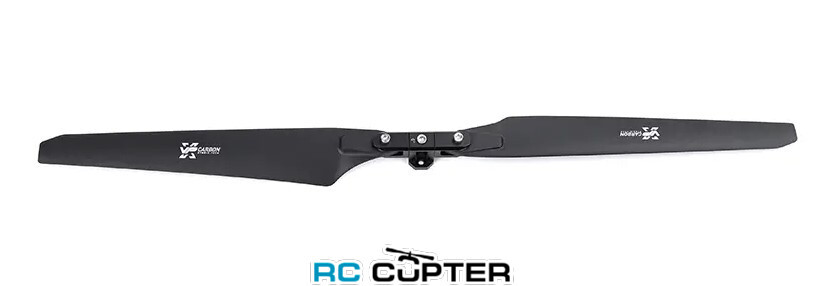

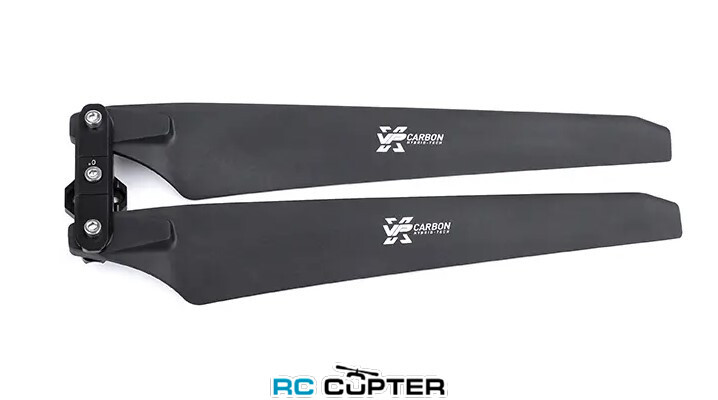

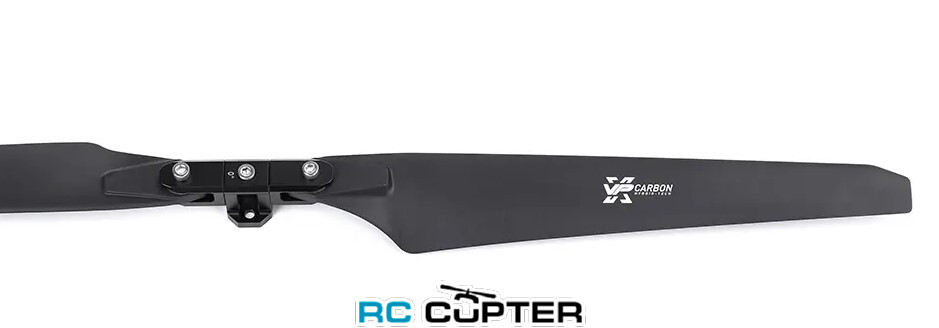

Полимерный складной пропеллер MF1604VP с изменяемым шагом (Manual Variable Pitch)

MF1604VP 16.4*5.9" - это новый тип пропеллера, разработанный компанией T-MOTOR для мультироторных и drogue БПЛА. По сравнению с традиционными пропеллерами, MF1604VP обеспечивает более гибкое решение для сложных и изменчивых условий работы и различных требований к мощности, и может быть отрегулирован вручную путем замены позиционирующего блока. MF1604VP имеет усовершенствованную аэродинамическую конструкцию, которая значительно повышает эффективность полета на высокой скорости и высоте. Его большая стреловидная задняя часть и изогнутая вниз конструкция крыла эффективно улучшают вихревое распределение верхушки и снижают потребление энергии и вибрацию, что делает его идеальным выбором для профессиональных пользователей при разработке моделей и быстром переключении между несколькими сценариями. Максимальное тяговое усилие, измеренное под нагрузкой, составляет 2,8 кг (позиционирование блока - 7,5°).

Специально разработанная для решения проблемы низкой эффективности полета на высоких скоростях и больших высотах, эта серия подходит для разработки самолетов и профессиональных пользователей, которым требуется быстрое переключение между различными сценариями.

Краткие характеристики

  • Длина: 16.4"
  • Шаг: 5.9"

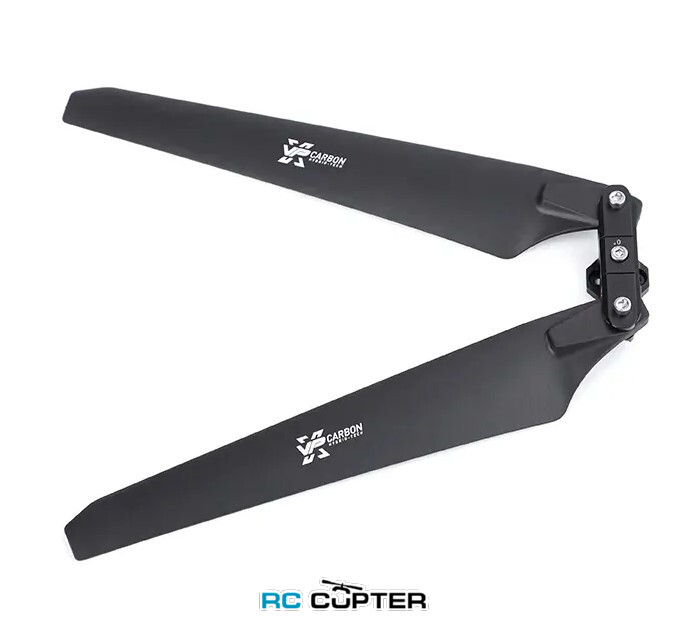

  • Тип лопасти: складная
  • Вес одного пропеллера: 38.3 г
  • Максимальная рекомендованная тяга: 3 кг
  • Линейка: Polymer manual variable pitch propeller (MF VP)
  • Материал: Polymer+CF (карбон + полимер)

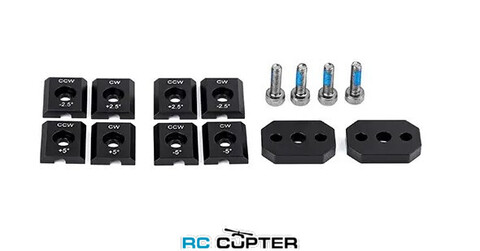

  • Быстрая и гибкая регулировка шага пропеллера путем замены позиционирующего блока
  • Усовершенствованная конструкция с большим размахом и загнутым вниз крылом улучшает распределение вихрей, снижает вибрацию лопастей и повышает эффективность.
  • Усовершенствованная конструкция корня лопасти продлевает срок службы лопастей пропеллера.

 MF1604VP Основные характеристики:

  •  Новая форма крыла с большой стреловидностью и изогнутой вниз конструкцией винглета для улучшения распределения вихрей на законцовке и реализации двойного улучшения тяги и эффективности;
  •  Усовершенствованная конструкция корня лопасти, вместе с улучшенной формулой материала, значительно повышает срок службы при переменной нагрузке, и больше подходит для условий работы с большим тяговым усилием и режима соосной мощности;
  • Меньшее изменение вращательного затухания в течение всего жизненного цикла лопасти: по сравнению с оригинальным методом сборки с жестким сжатием, прокладка корня лопасти всегда находится в состоянии сжатия, что значительно уменьшает износ прокладки и делает изменение вращательного затухания в течение всего жизненного цикла лопасти меньше и позволяет избежать ситуации, что вращательная герметичность лопасти меняется с периодом жизни и есть большая разница между лопастью и вибрацией, что является более безопасным и надежным;

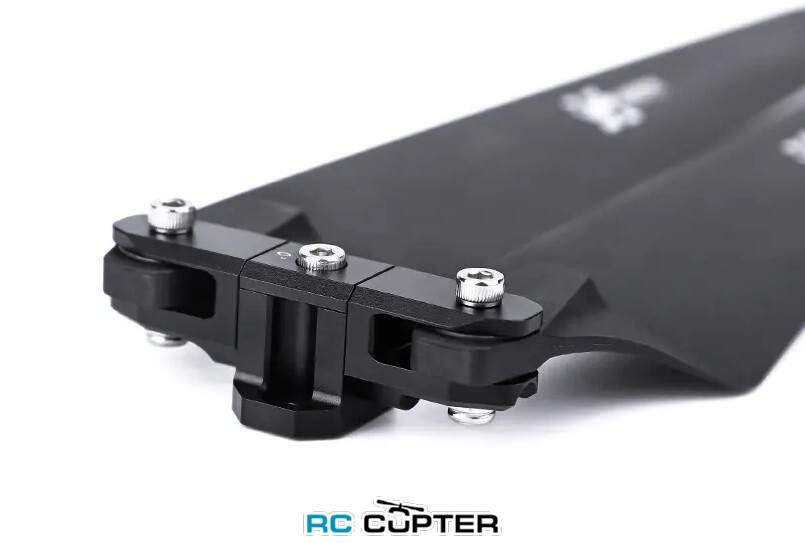

Быстрая сборка и разборка. Точность и надежность

Быстрая замена, не требующая профессиональной подготовки, простота в освоении и использовании. Точность регулировки шага не зависит от ошибок ручного управления, а управление удобно для пользователя.

Видео:

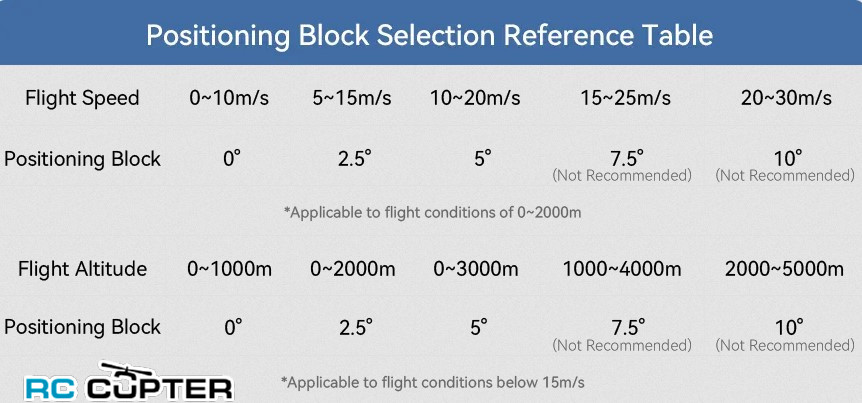

Методический подход

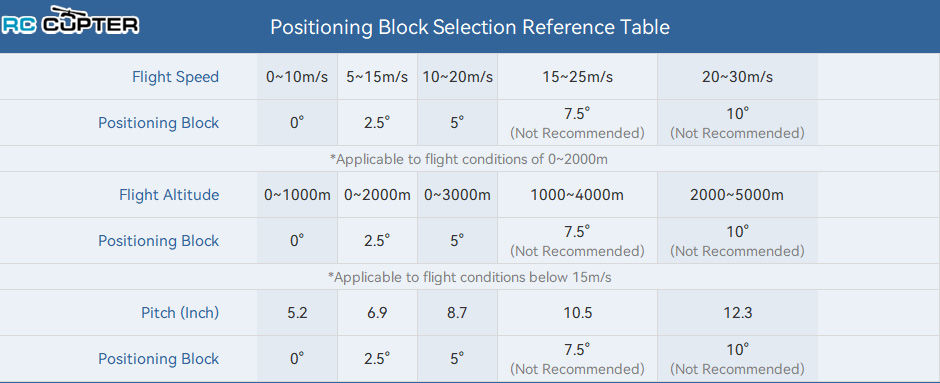

Используя расчетные таблицы, составленные на основе обширных экспериментальных данных, пользователи могут быстро найти необходимый угол тангажа, исходя из сценария работы и простых параметров.

(По запросу можно заказать блоки позиционирования на 7,5°, 10° и другие).

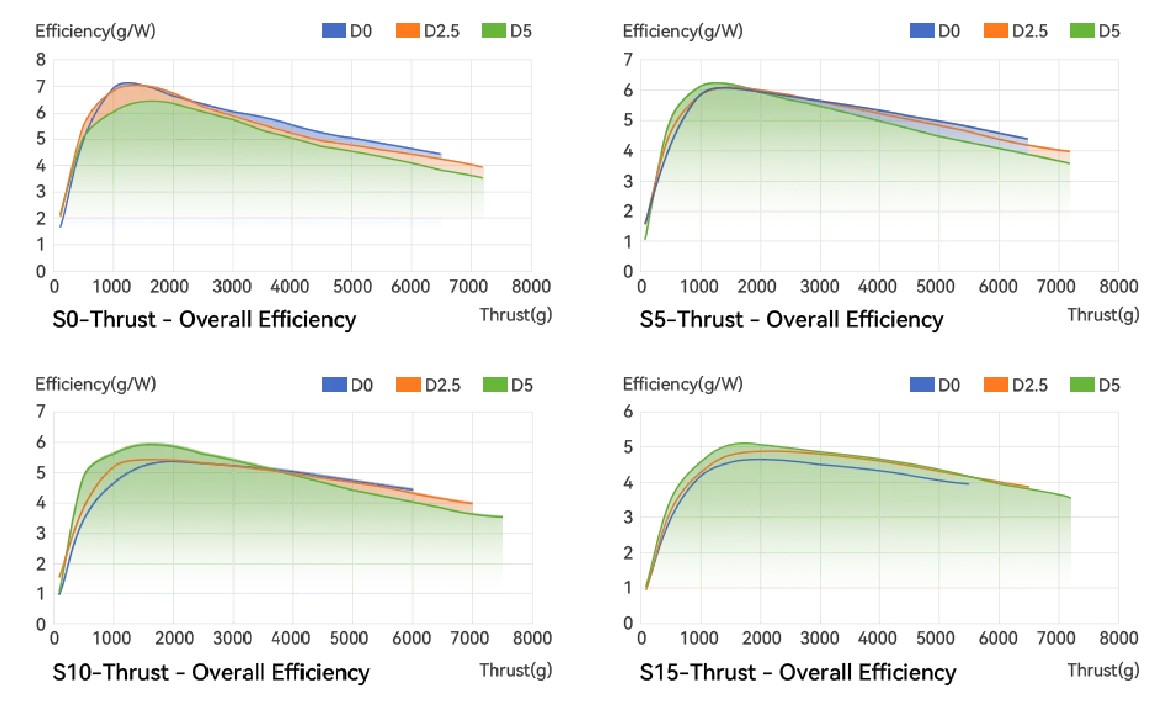

Сравнение эффективности

Кривая эффективности трех блоков позиционирования (pitch) при различных скоростях воздушного потока

(Пример: MN605 KV170 + FLAME 180A 12S V2.0 + MF2211VP, наклон полета 30°, S0, S5, S10, S15 соответственно представляют скорость 0м/с, 5м/с, 10м/с, 15м/с, D0, D2.5, D5 соответственно представляют позиционирующий блок 0°, позиционирующий блок 2.5° и позиционирующий блок 5°).


Выводы: С увеличением угла позиционирования блока (шага) эффективность пропеллера повышается при более высоких скоростях воздушного потока.

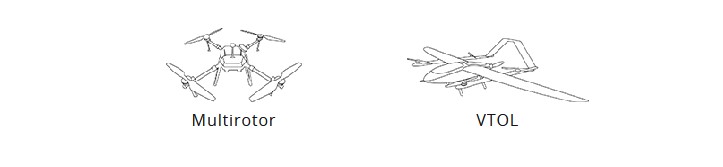

Мультиадаптивность

Пропеллеры переменного шага могут не только поддерживать мультироторные самолеты, но и эффективно адаптироваться к потребностям самолетов вертикального взлета и посадки, обеспечивая большую гибкость и производительность для удовлетворения требований различных полетных миссий.

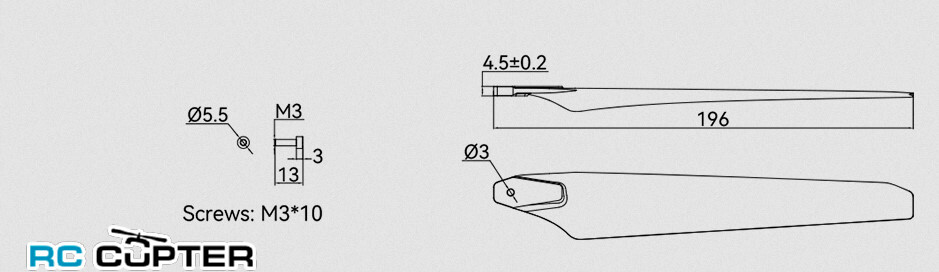

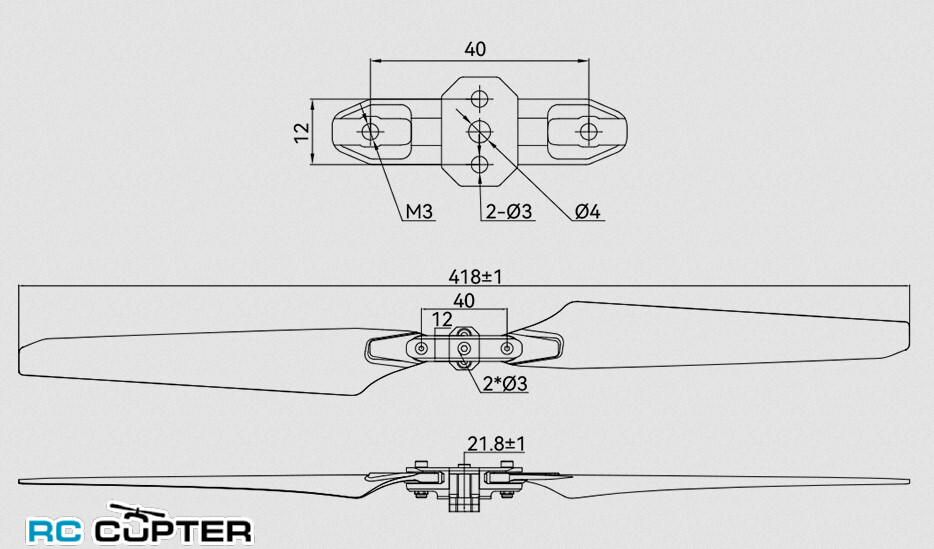

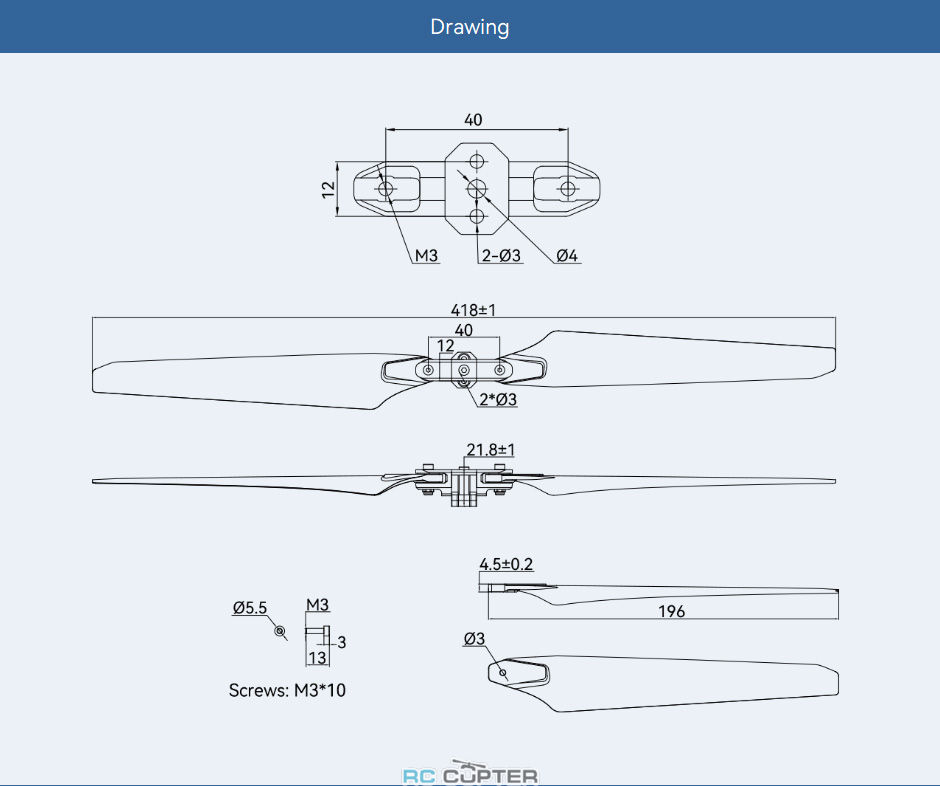

Чертёжи

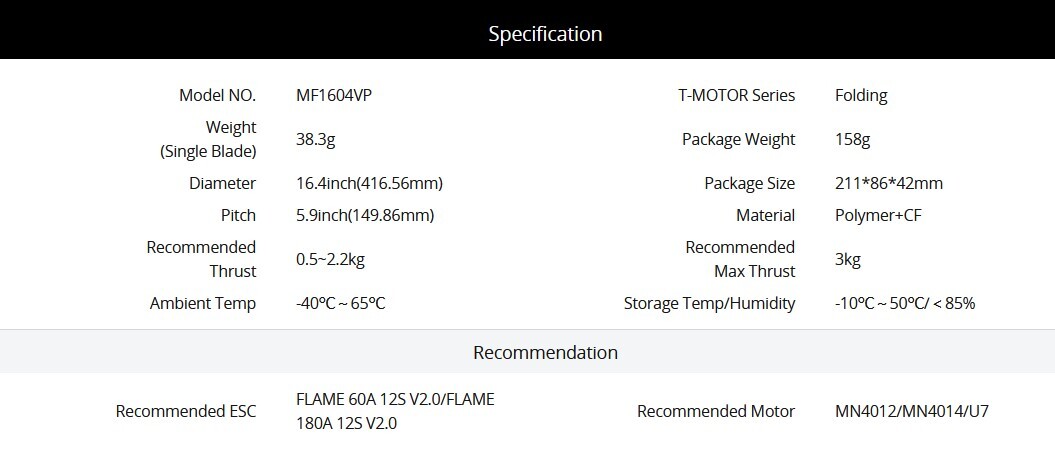

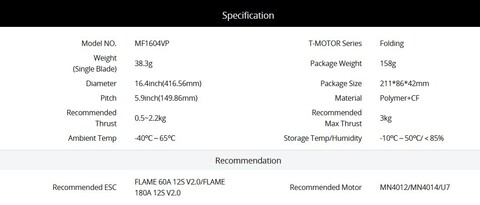

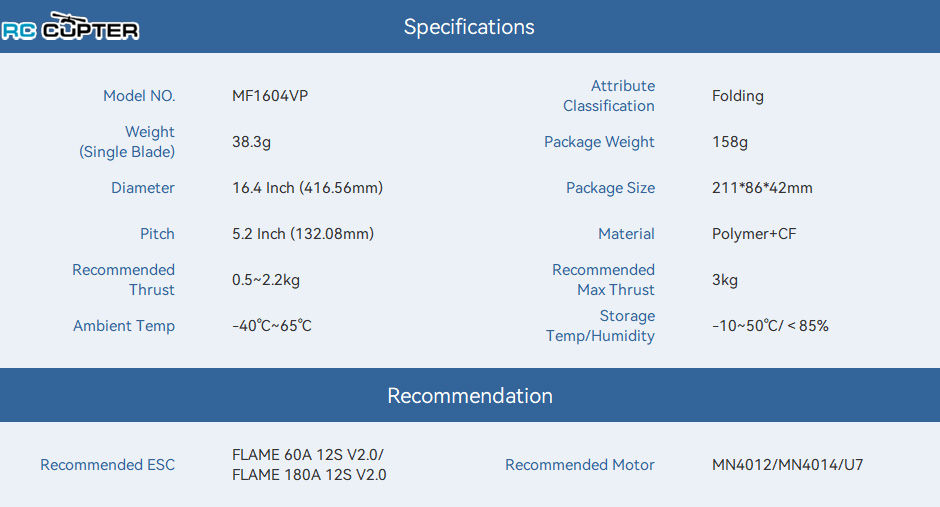

Характеристики:

Модель MF1604VP T-MOTOR серия Складная
Вес
(одна лопасть)
38.3 г Вес упаковки 158 г
Диаметр  16.4 дюймов (416.56 мм) Размер упаковки 211*86*42 мм
Шаг (Pitch) 5.9 дюймов (149.86 мм) Материал Полимер+CF
Рекомендуемая тяга 0.5~2.2 кг Рекомендуемая максимальная тяга 3 кг
Окружающая температура -40℃~65℃ Температура/влажность хранения  -10℃~50℃/<85%

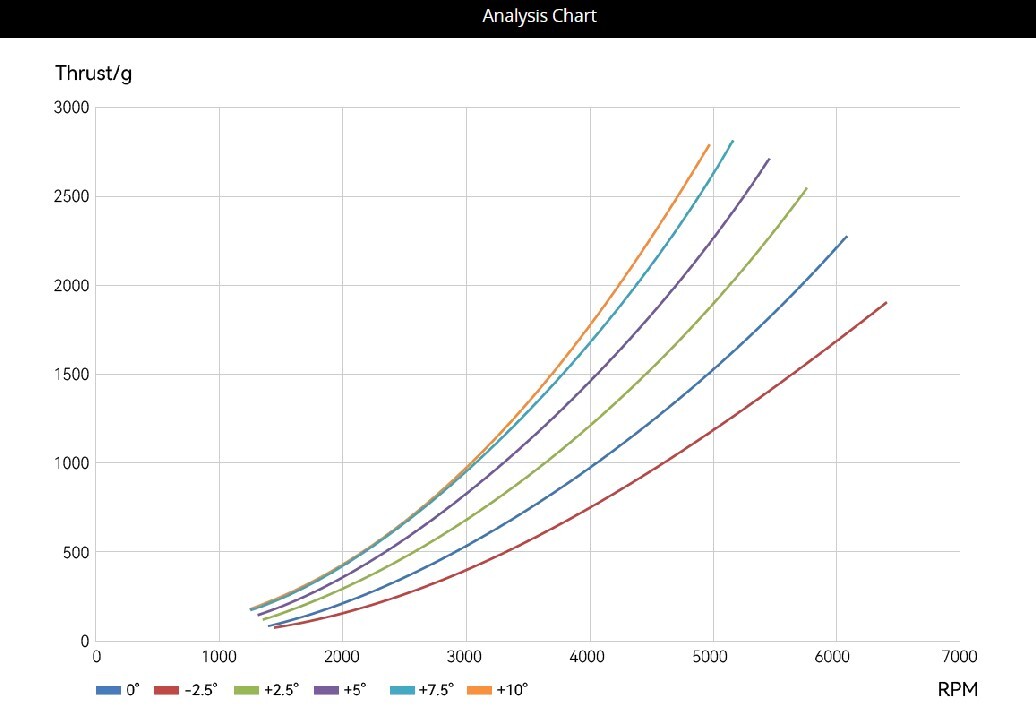

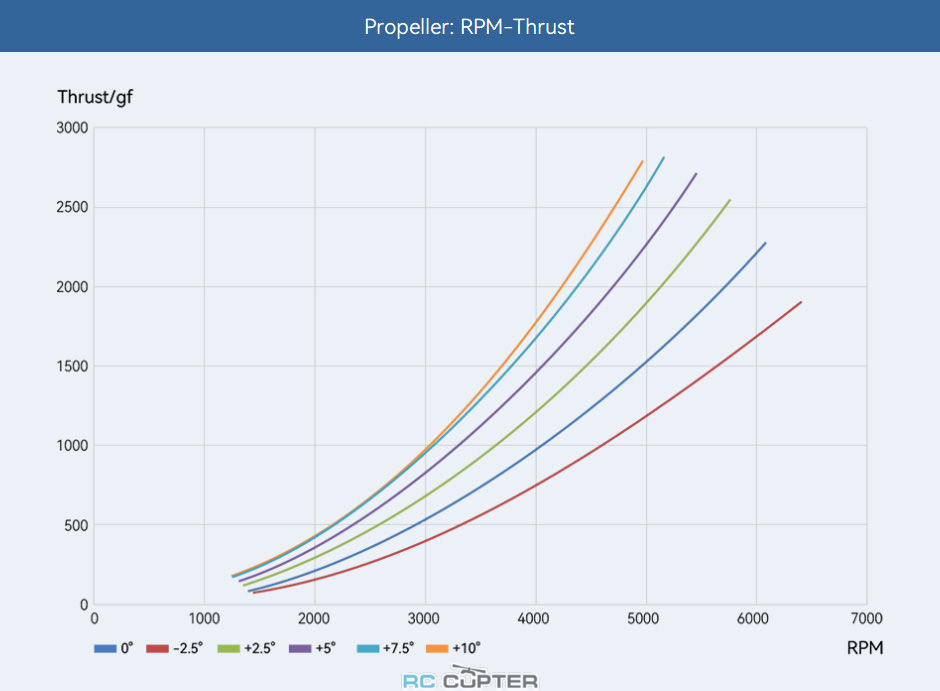

Тесты

Тип Газ Вольты
(В)
Тяга
(г)
Момент
(N*m)
Ток
(A)
RPM (об/мин) Мощность
(Вт)
Эффективность
(g / W)
Рабочая температура
(℃)

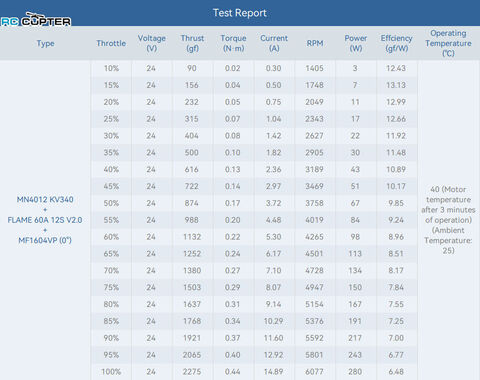

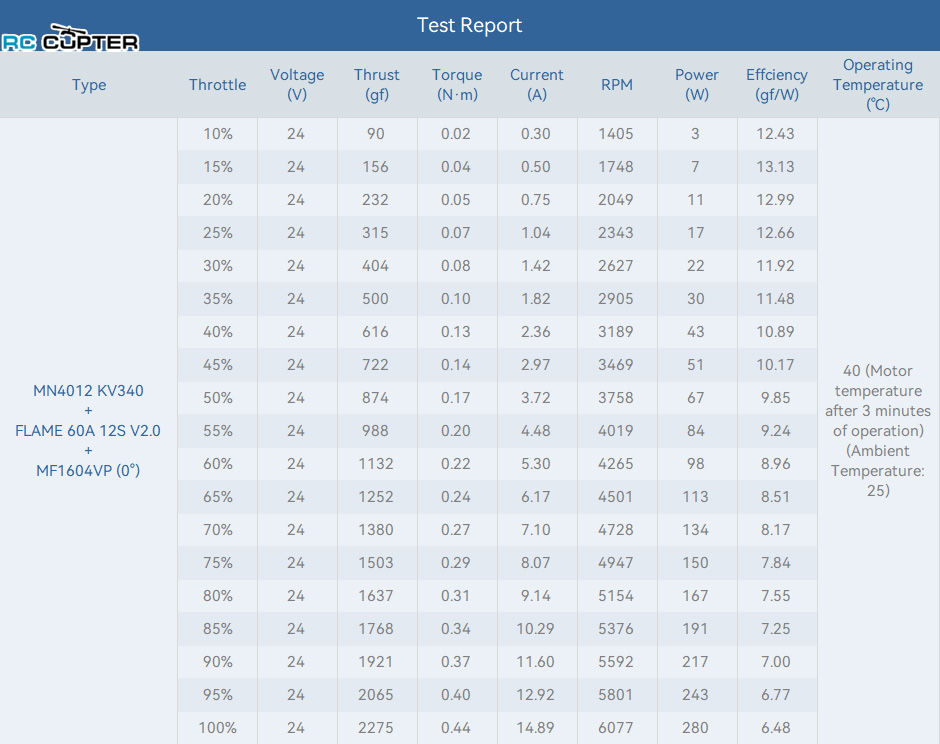

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (0°)
10% 24 90 0.02 0.30 1405 3 12.43 40
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 156 0.04 0.50 1748 7 13.13
20% 24 232 0.05 0.75 2049 11 12.99
25% 24 315 0.07 1.04 2343 17 12.66
30% 24 404 0.08 1.42 2627 22 11.92
35% 24 500 0.10 1.82 2905 30 11.48
40% 24 616 0.13 2.36 3189 43 10.89
45% 24 722 0.14 2.97 3469 51 10.17
50% 24 874 0.17 3.72 3758 67 9.85
55% 24 988 0.20 4.48 4019 84 9.24
60% 24 1132 0.22 5.30 4265 98 8.96
65% 24 1252 0.24 6.17 4501 113 8.51
70% 24 1380 0.27 7.10 4728 134 8.17
75% 24 1503 0.29 8.07 4947 150 7.84
80% 24 1637 0.31 9.14 5154 167 7.55
85% 24 1768 0.34 10.29 5376 191 7.25
90% 24 1921 0.37 11.60 5592 217 7.00
95% 24 2065 0.40 12.92 5801 243 6.77
100% 24 2275 0.44 14.89 6077 280 6.48

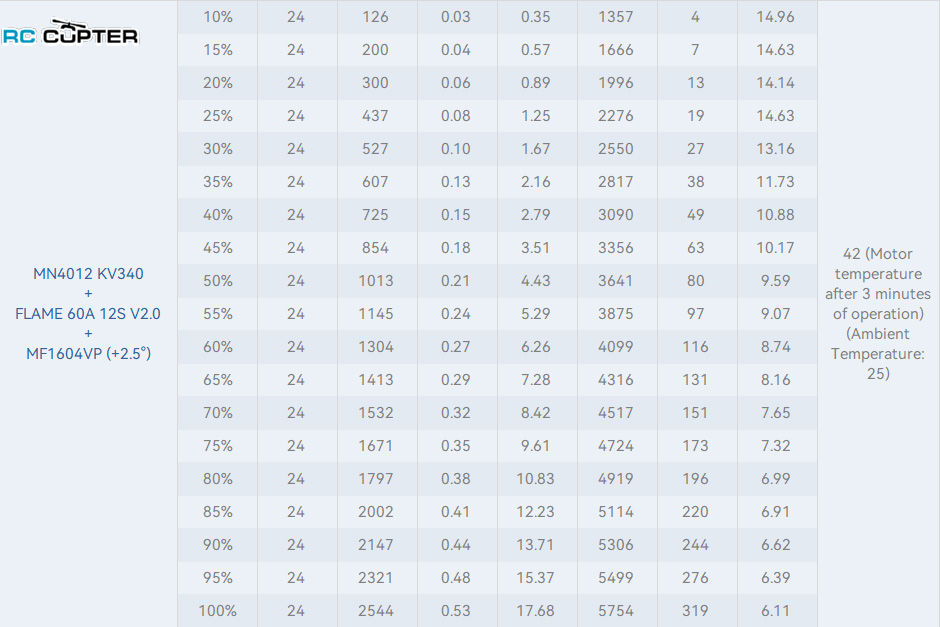

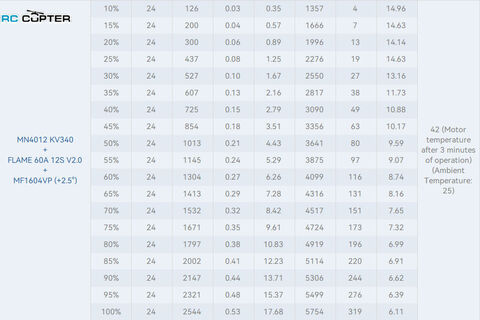

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+2.5°)
10% 24 126 0.03 0.35 1357 4 14.96 42
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 200 0.04 0.57 1666 7 14.63
20% 24 300 0.06 0.89 1996 13 14.14
25% 24 437 0.08 1.25 2276 19 14.63
30% 24 527 0.10 1.67 2550 27 13.16
35% 24 607 0.13 2.16 2817 38 11.73
40% 24 725 0.15 2.79 3090 49 10.88
45% 24 854 0.18 3.51 3356 63 10.17
50% 24 1013 0.21 4.43 3641 80 9.59
55% 24 1145 0.24 5.29 3875 97 9.07
60% 24 1304 0.27 6.26 4099 116 8.74
65% 24 1413 0.29 7.28 4316 131 8.16
70% 24 1532 0.32 8.42 4517 151 7.65
75% 24 1671 0.35 9.61 4724 173 7.32
80% 24 1797 0.38 10.83 4919 196 6.99
85% 24 2002 0.41 12.23 5114 220 6.91
90% 24 2147 0.44 13.71 5306 244 6.62
95% 24 2321 0.48 15.37 5499 276 6.39
100% 24 2544 0.53 17.68 5754 319 6.11
MN4012 KV340
+
FLAME 60A 12S V2.0
+

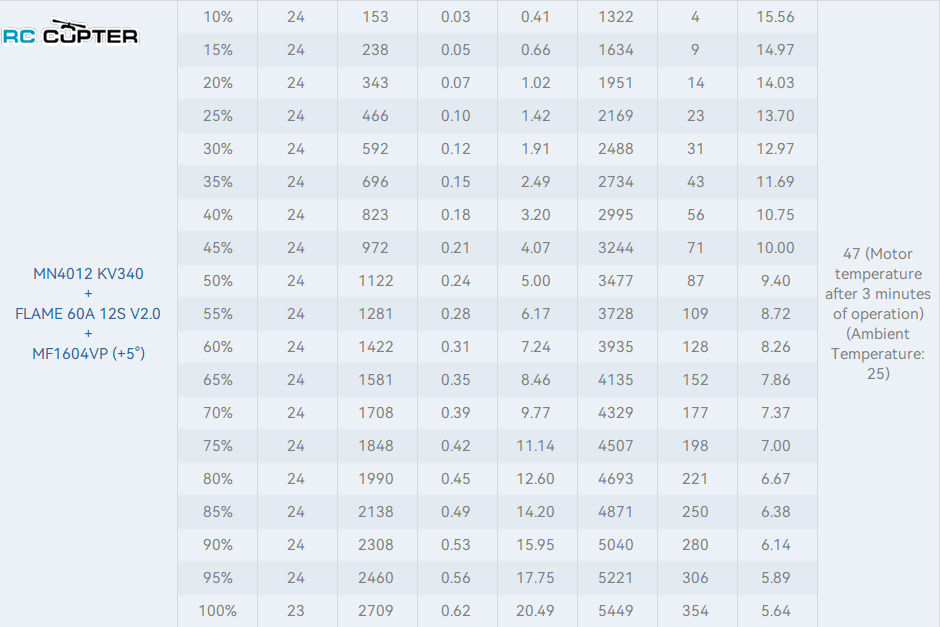

MF1604VP (+5°)
10% 24 153 0.03 0.41 1322 4 15.56 47
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 238 0.05 0.66 1634 9 14.97
20% 24 343 0.07 1.02 1951 14 14.03
25% 24 466 0.10 1.42 2169 23 13.70
30% 24 592 0.12 1.91 2488 31 12.97
35% 24 696 0.15 2.49 2734 43 11.69
40% 24 823 0.18 3.20 2995 56 10.75
45% 24 972 0.21 4.07 3244 71 10.00
50% 24 1122 0.24 5.00 3477 87 9.40
55% 24 1281 0.28 6.17 3728 109 8.72
60% 24 1422 0.31 7.24 3935 128 8.26
65% 24 1581 0.35 8.46 4135 152 7.86
70% 24 1708 0.39 9.77 4329 177 7.37
75% 24 1848 0.42 11.14 4507 198 7.00
80% 24 1990 0.45 12.60 4693 221 6.67
85% 24 2138 0.49 14.20 4871 250 6.38
90% 24 2308 0.53 15.95 5040 280 6.14
95% 24 2460 0.56 17.75 5221 306 5.89
100% 23 2709 0.62 20.49 5449 354 5.64

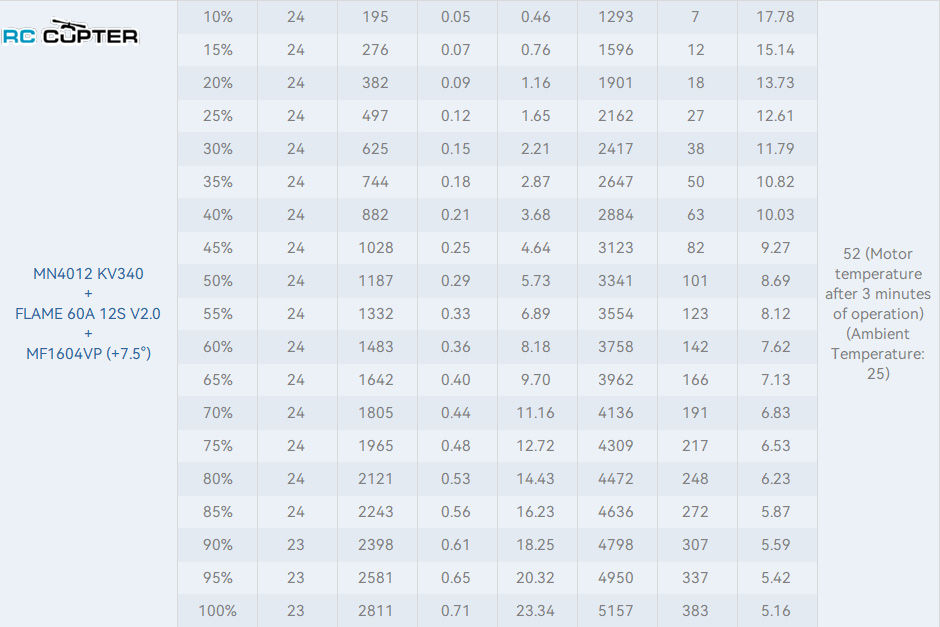

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+7.5°)
10% 24 195 0.05 0.46 1293 7 17.78 52
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 276 0.07 0.76 1596 12 15.14
20% 24 382 0.09 1.16 1901 18 13.73
25% 24 497 0.12 1.65 2162 27 12.61
30% 24 625 0.15 2.21 2417 38 11.79
35% 24 744 0.18 2.87 2647 50 10.82
40% 24 882 0.21 3.68 2884 63 10.03
45% 24 1028 0.25 4.64 3123 82 9.27
50% 24 1187 0.29 5.73 3341 101 8.69
55% 24 1332 0.33 6.89 3554 123 8.12
60% 24 1483 0.36 8.18 3758 142 7.62
65% 24 1642 0.40 9.70 3962 166 7.13
70% 24 1805 0.44 11.16 4136 191 6.83
75% 24 1965 0.48 12.72 4309 217 6.53
80% 24 2121 0.53 14.43 4472 248 6.23
85% 24 2243 0.56 16.23 4636 272 5.87
90% 23 2398 0.61 18.25 4798 307 5.59
95% 23 2581 0.65 20.32 4950 337 5.42
100% 23 2811 0.71 23.34 5157 383 5.16

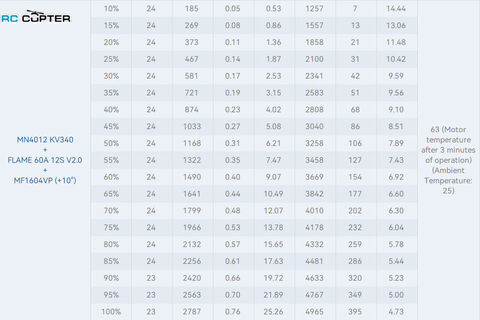

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+10°)
10% 24 185 0.05 0.53 1257 7 14.44 63
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 269 0.08 0.86 1557 13 13.06
20% 24 373 0.11 1.36 1858 21 11.48
25% 24 467 0.14 1.87 2100 31 10.42
30% 24 581 0.17 2.53 2341 42 9.59
35% 24 721 0.19 3.15 2583 51 9.56
40% 24 874 0.23 4.02 2808 68 9.10
45% 24 1033 0.27 5.08 3040 86 8.51
50% 24 1168 0.31 6.21 3258 106 7.89
55% 24 1322 0.35 7.47 3458 127 7.43
60% 24 1490 0.40 9.07 3669 154 6.92
65% 24 1641 0.44 10.49 3842 177 6.60
70% 24 1799 0.48 12.07 4010 202 6.30
75% 24 1966 0.53 13.78 4178 232 6.04
80% 24 2132 0.57 15.65 4332 259 5.78
85% 24 2256 0.61 17.63 4481 286 5.44
90% 23 2420 0.66 19.72 4633 320 5.23
95% 23 2563 0.70 21.89 4767 349 5.00
100% 23 2787 0.76 25.26 4965 395 4.73
MN4012 KV340
+
FLAME 60A 12S V2.0
+

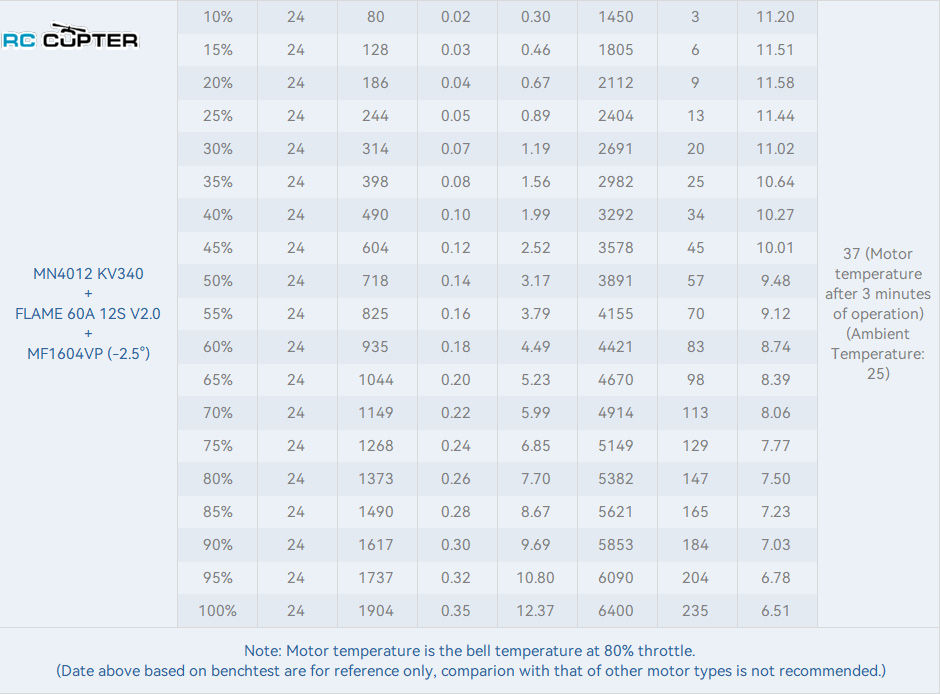

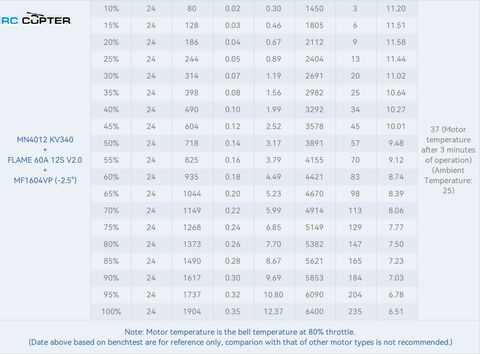

MF1604VP (-2.5°)
10% 24 80 0.02 0.30 1450 3 11.20 37
(Motor temperature after 3 minutes of operation)
(Ambient
Temperature:25℃)
15% 24 128 0.03 0.46 1805 6 11.51
20% 24 186 0.04 0.67 2112 9 11.58
25% 24 244 0.05 0.89 2404 13 11.44
30% 24 314 0.07 1.19 2691 20 11.02
35% 24 398 0.08 1.56 2982 25 10.64
40% 24 490 0.10 1.99 3292 34 10.27
45% 24 604 0.12 2.52 3578 45 10.01
50% 24 718 0.14 3.17 3891 57 9.48
55% 24 825 0.16 3.79 4155 70 9.12
60% 24 935 0.18 4.49 4421 83 8.74
65% 24 1044 0.20 5.23 4670 98 8.39
70% 24 1149 0.22 5.99 4914 113 8.06
75% 24 1268 0.24 6.85 5149 129 7.77
80% 24 1373 0.26 7.70 5382 147 7.50
85% 24 1490 0.28 8.67 5621 165 7.23
90% 24 1617 0.30 9.69 5853 184 7.03
95% 24 1737 0.32 10.80 6090 204 6.78
100% 24 1904 0.35 12.37 6400 235 6.51
Примечание: температура двигателя - это температура корпуса (bell) при 80% дроссельной заслонки.
(Приведенные выше данные, основанные на стендовых испытаниях, приведены только для справки, сравнивать их с данными других типов двигателей не рекомендуется).

Рекомендуемые компоненты:

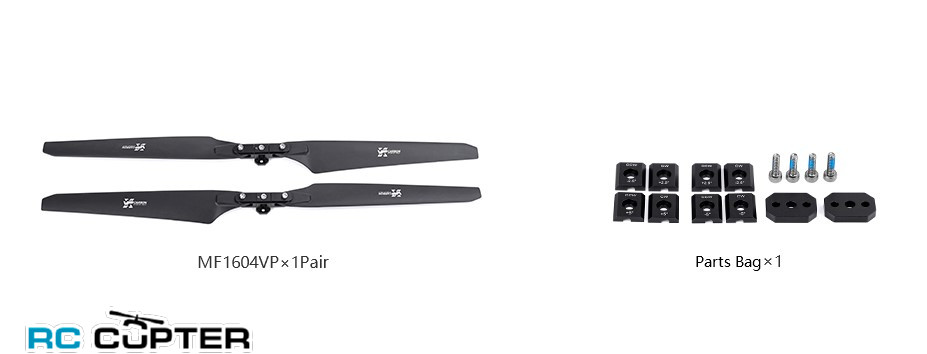

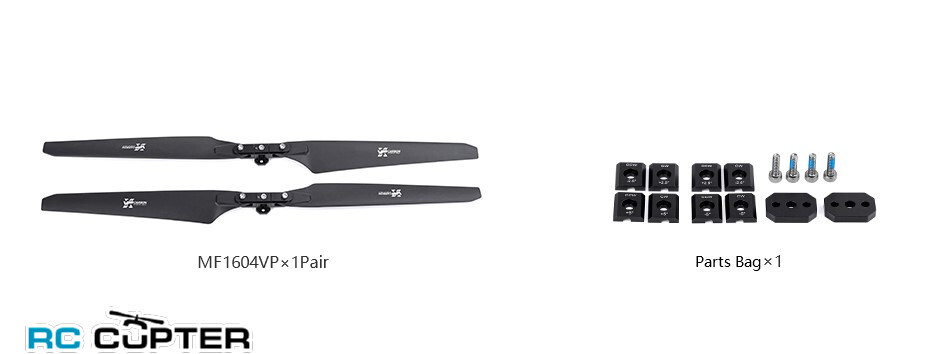

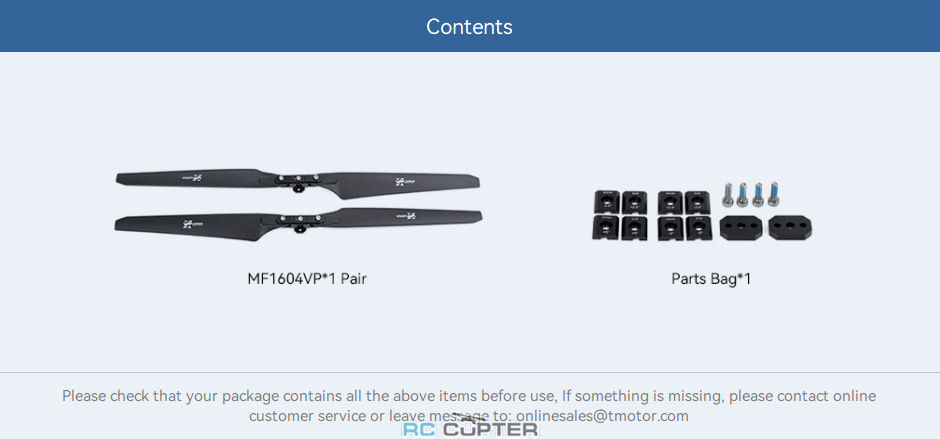

Комплектация:

  • MF1604VP полимерный с ручной регулировкой шага складной пропеллер * 1 пара
  • MF1604 центральный позиционный блок (+2.5°)-CCW*1
  • MF1604 центральный позиционный блок (+2.5°)-CW*1
  • MF1604 Центральный позиционный блок (-2,5°)-CCW*1
  • MF1604 Блок центрального позиционирования (-2,5°)-CW*1
  • MF1604 блок центрального позиционирования (+5°)-CCW*1
  • MF1604 Блок центрального позиционирования (+5°)-CW*1
  • 20*14*3,3 мм прокладки*2
  • Винты с внутренним шестигранником M3*10 мм*4
  • Размер упаковки 211*86*42 мм

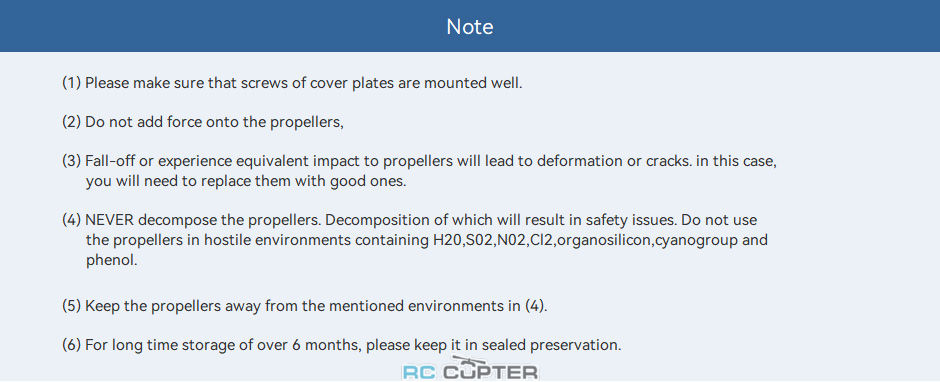

Замечания:

(1) Пожалуйста, убедитесь, что винты крышек хорошо закреплены.

(2)Не прикладывайте силу к пропеллерам,

(3)Падение или эквивалентное воздействие на пропеллеры приведет к деформации или трещинам. в этом случае их необходимо заменить на хорошие.

(4)НИКОГДА не разрушайте пропеллеры. Их разложение приведет к нарушению безопасности. Не используйте пропеллеры в агрессивных средах, содержащих H20, S02, N02, Cl2, кремнийорганические соединения, цианогруппы и фенол.

(5)Храните пропеллеры вдали от сред, указанных в пункте (4).

(6) Для длительного хранения более 6 месяцев, пожалуйста, храните его в герметичной консервации

Вес: 38.3 г
Длина: 16.4"
Линейка: MF VP (polymer variable pitch folding)
Максимальная тяга: 3 кг
Материал: полимер+карбон
Производитель: T-Motor
Тип лопасти: Складная с изменяемым шагом
Шаг: 5.9"
