Пропеллер полимерный складной MF 2412 VP T-Motor (пара) с изменяемым шагом

Артикул: 36704

нет в наличии
под заказ, пишите

Описание
Характеристики
Отзывы (0)

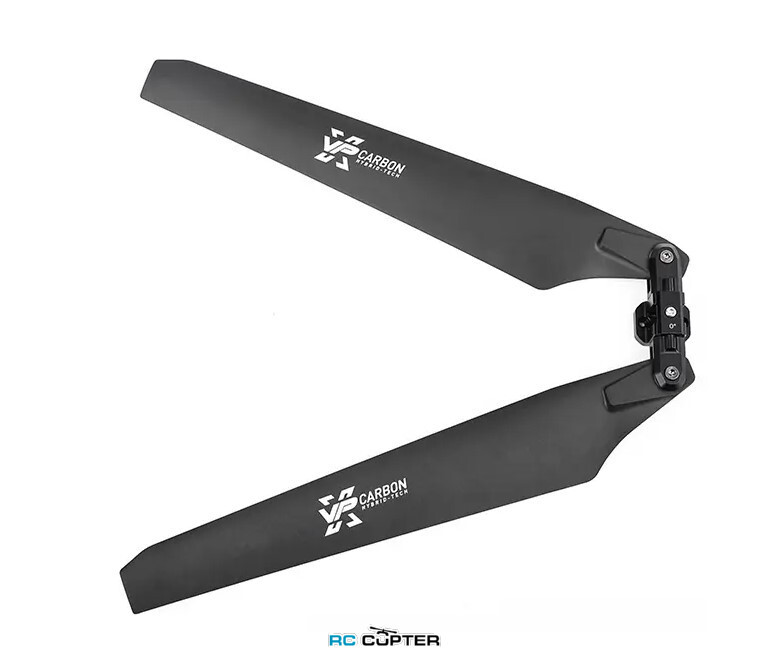

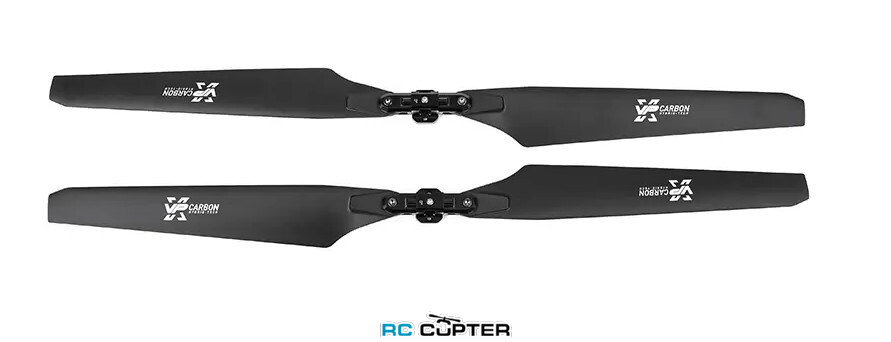

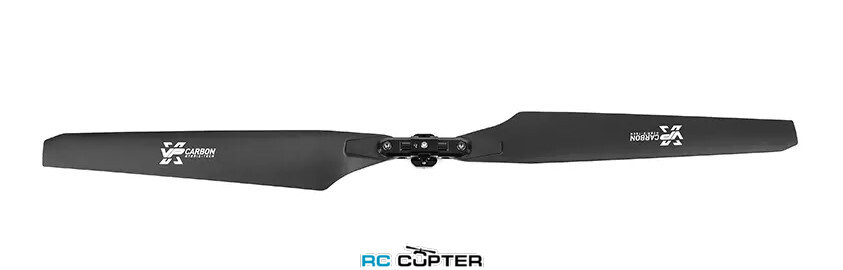

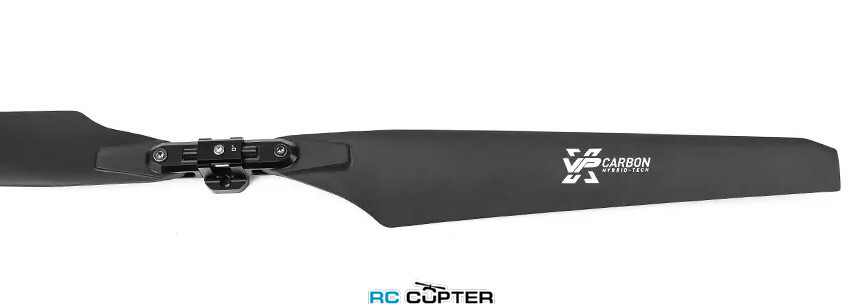

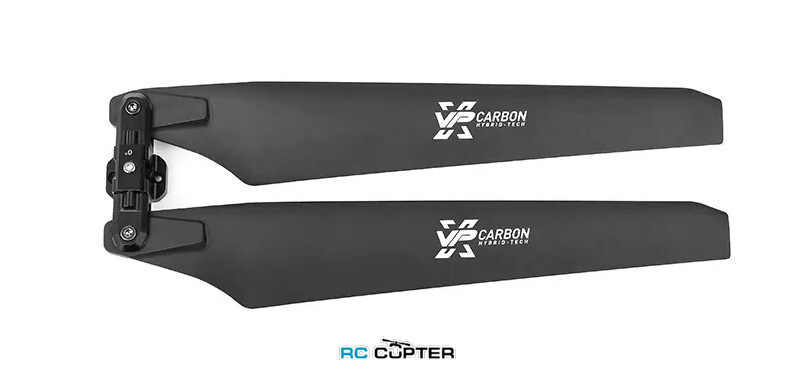

Полимерный складной пропеллер MF2411VP с изменяемым шагом (Manual Variable Pitch)

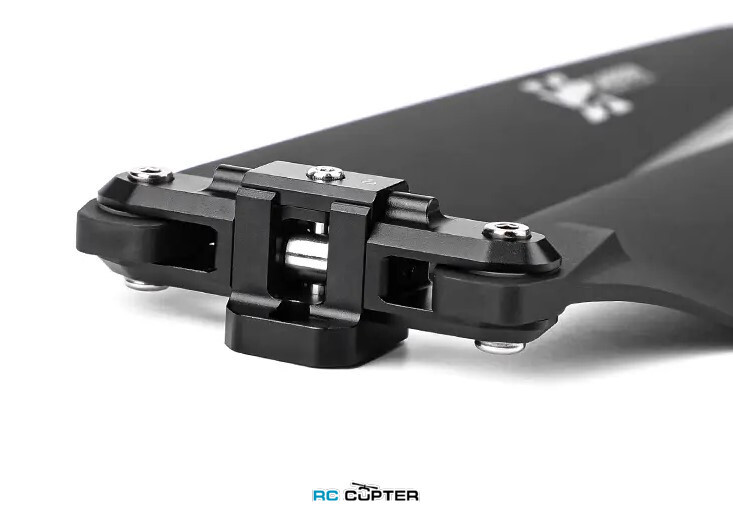

MF2411VP — это ультрасовременный полимерный складной пропеллер с ручной регулировкой шага размером 24.4*8.7 дюймов, разработанный компанией T-MOTOR для многороторных и вертикально-взлетающих дронов. По сравнению с обычными пропеллерами, MF2411VP разработан для работы в сложных и изменчивых условиях полета и с различными требованиями к мощности. Его конструкция позволяет вручную регулировать шаг пропеллера путем простой замены позиционирующего блока, что исключает необходимость в дополнительных инструментах. Эта функция повышает эффективность разработки профессиональных моделей в динамичных средах с множеством сценариев.

Его аэродинамическая конструкция повышает эффективность полета в условиях высокой скорости и большой высоты.
Конструкция кончиков крыльев с большим углом стреловидности и загнутыми вниз законцовками оптимизирует распределение вихревых потоков, снижая энергопотребление и вибрацию. Это делает его идеальным для профессиональных пользователей.
Обычно используемый диапазон тягового усилия составляет от 2.8 до 6.0 кг.

Максимальное усилие тяги при использовании с двигателем MN705 KV140/MN701 KV135 и ESC FLAME 180A 12S V2.0 составляет 12.6 кг при максимальном открытии дроссельной заслонки (с позиционирующим блоком 5.0°).

Методический подход

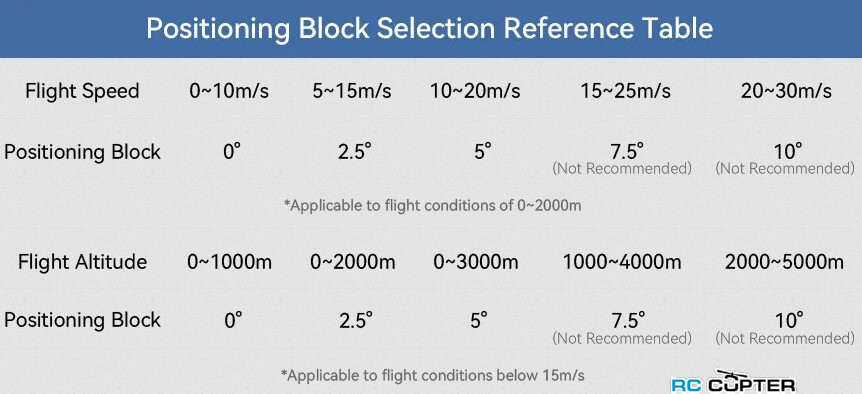

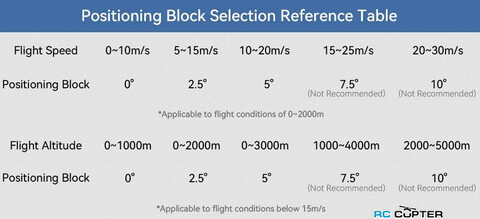

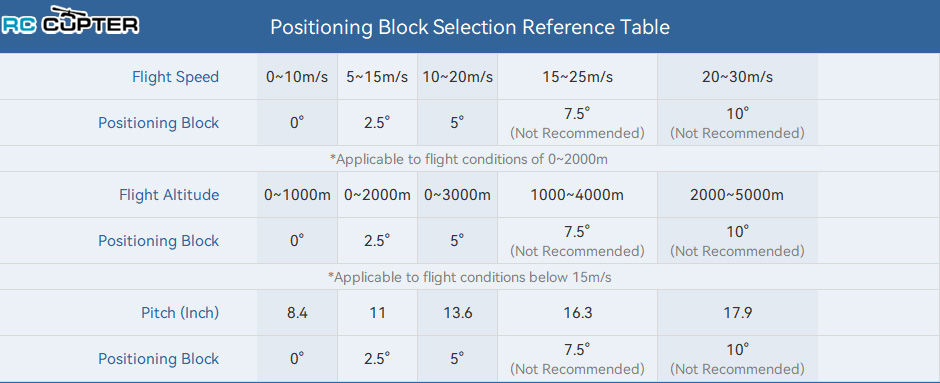

Используя расчетные таблицы, составленные на основе обширных экспериментальных данных, пользователи могут быстро найти необходимый угол наклона в зависимости от сценария эксплуатации и простых параметров.

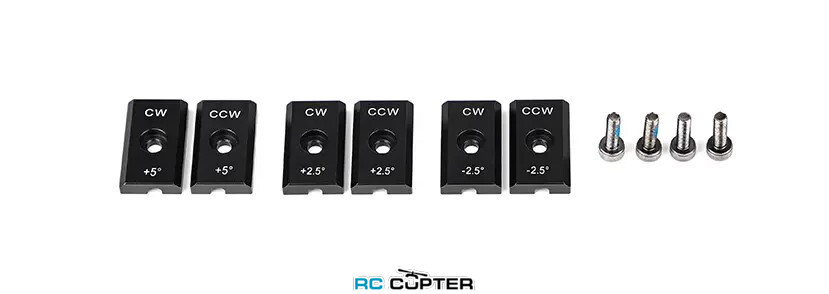

(7,5°, 10° и другие позиционные блоки доступны по запросу для индивидуальной настройки.)

Сравнение производительности

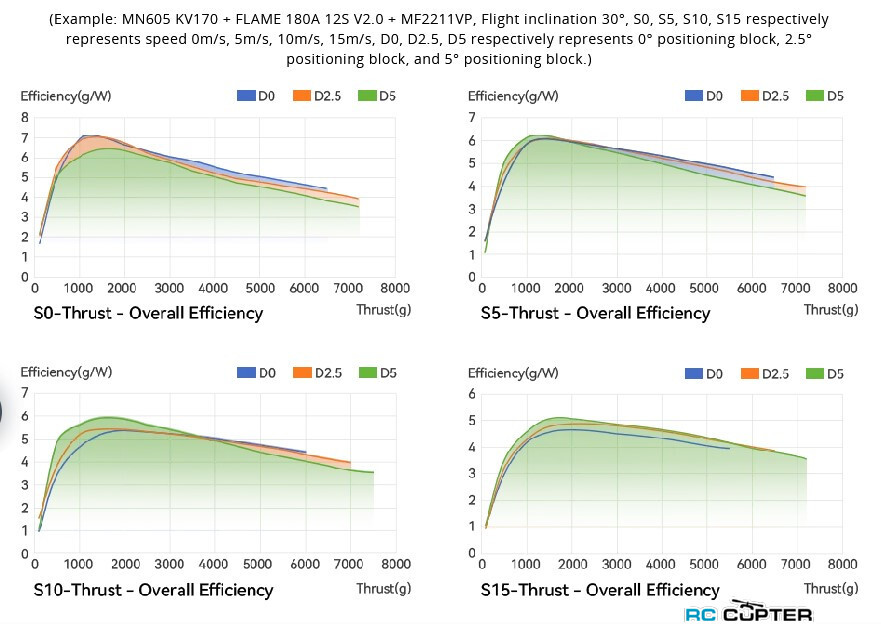

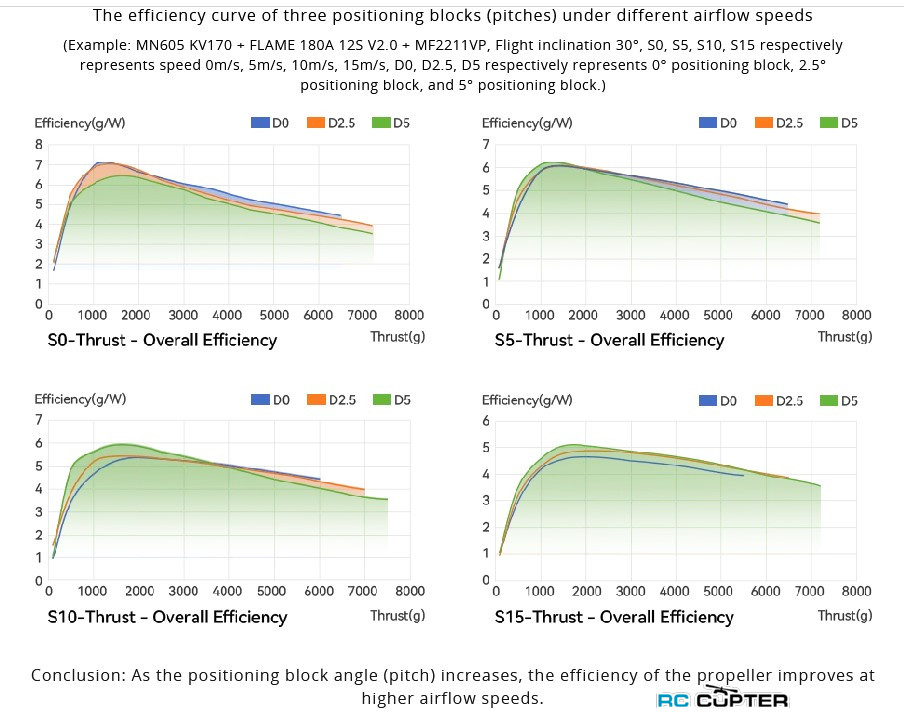

Кривая эффективности трех позиционирующих блоков (шагов) при разных скоростях воздушного потока

(Пример: MN605 KV170 + FLAME 180A 12S V2. 0 + MF2211VP, наклон полета 30°, S0, S5, S10, S15 соответственно обозначают скорость 0 м/с, 5 м/с, 10 м/с, 15 м/с, D0, D2.5, D5 соответственно обозначают позиционирующий блок 0°, позиционирующий блок 2,5° и позиционирующий блок 5°).

Вывод: с увеличением угла наклона блока позиционирования (шага) эффективность пропеллера повышается при более высоких скоростях воздушного потока.

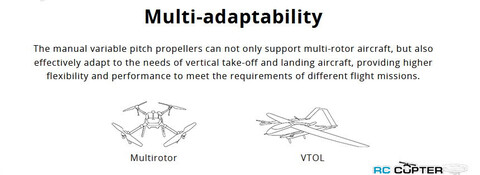

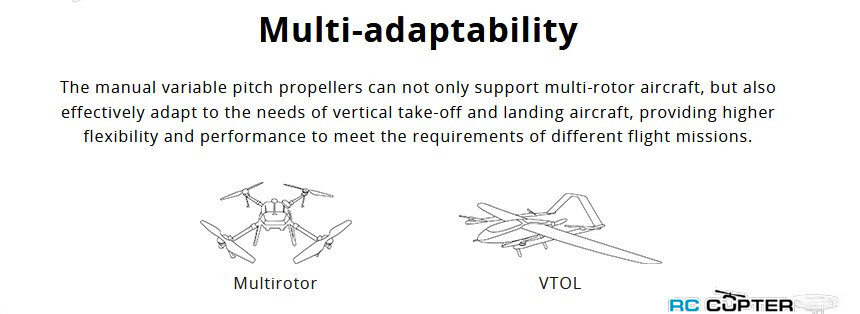

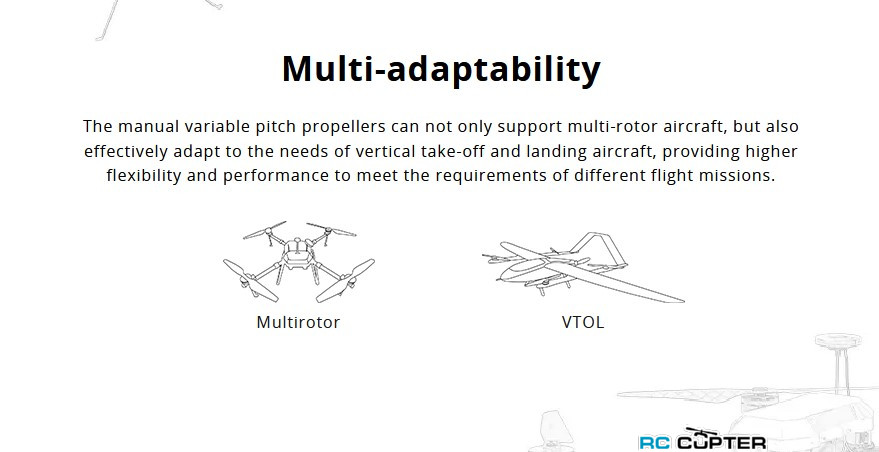

Многофункциональность

Пропеллеры с ручным регулированием шага могут не только поддерживать многороторные летательные аппараты, но и эффективно адаптироваться к потребностям самолетов с вертикальным взлетом и посадкой, обеспечивая более высокую гибкость и производительность для удовлетворения требований различных летных миссий.

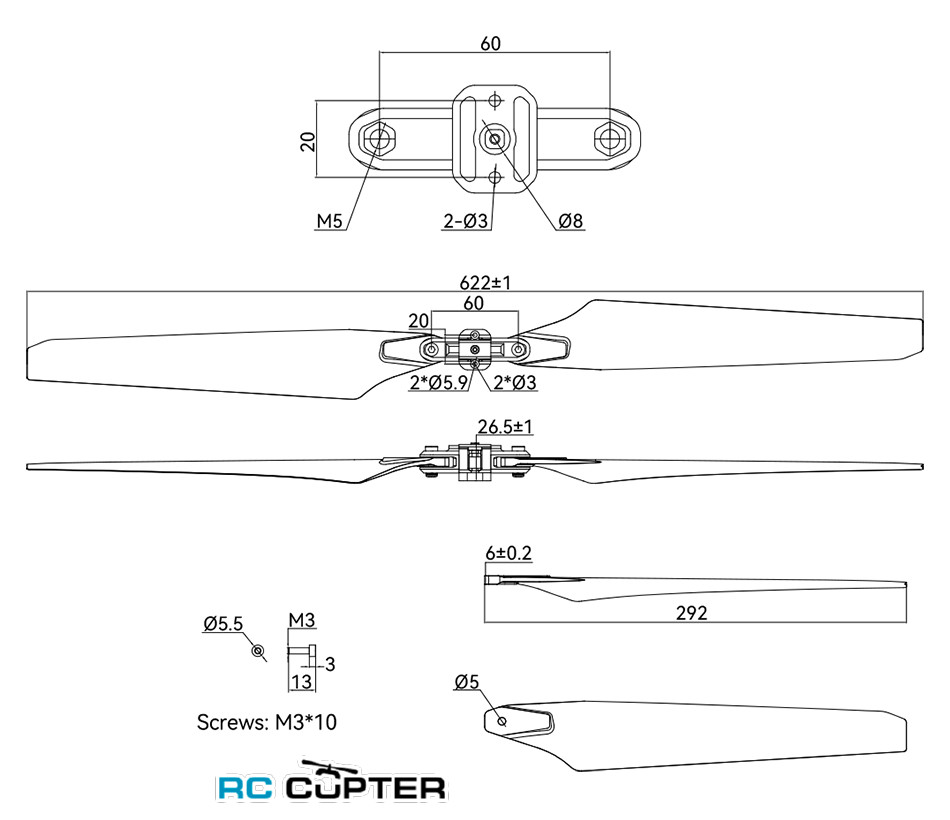

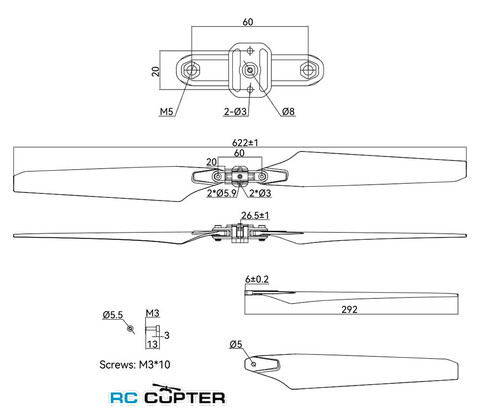

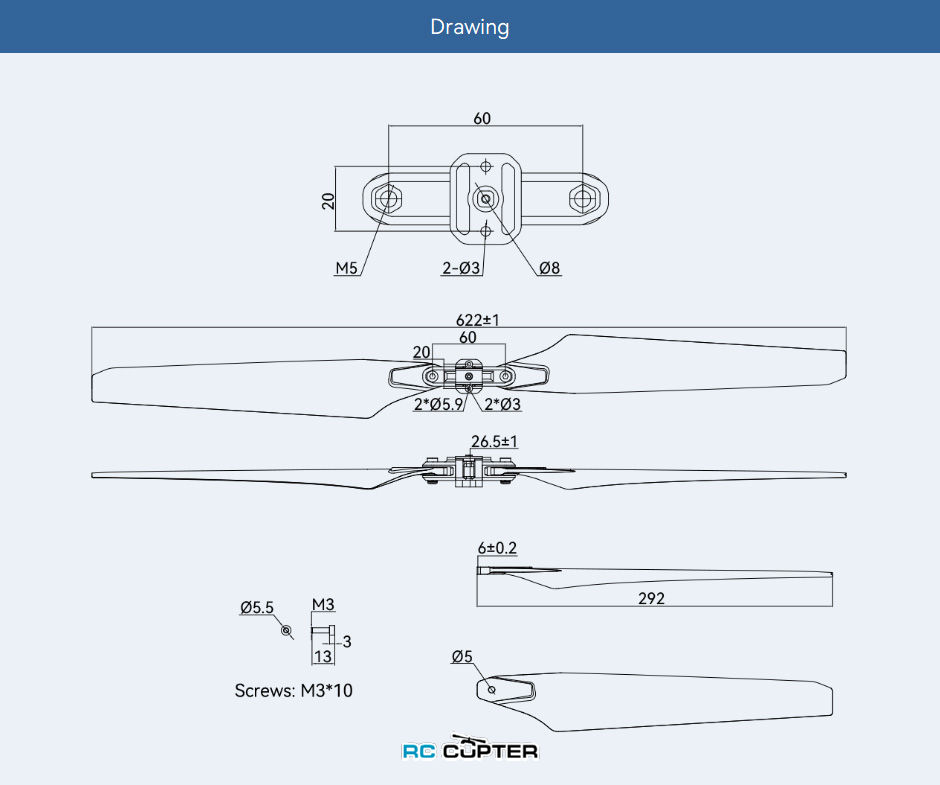

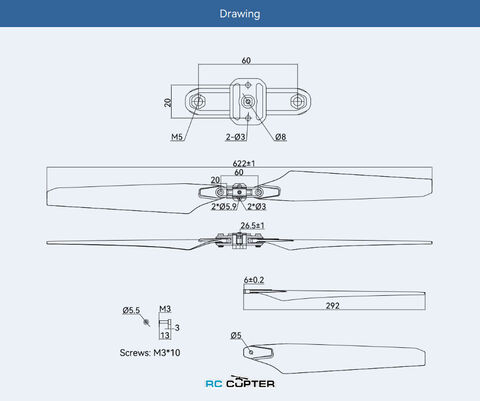

Четрёж:

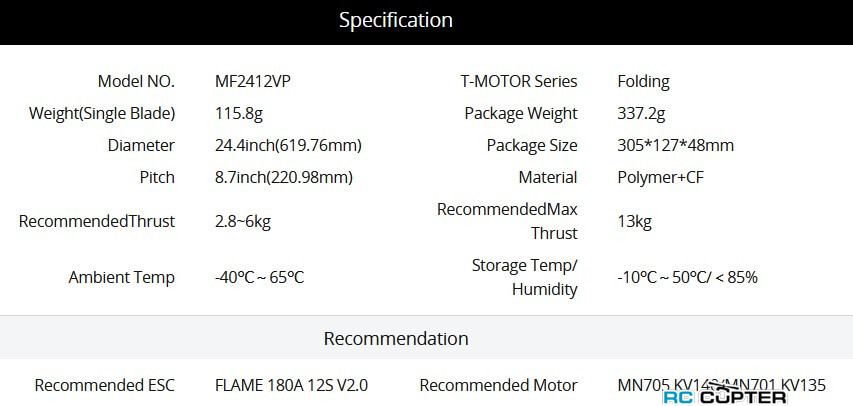

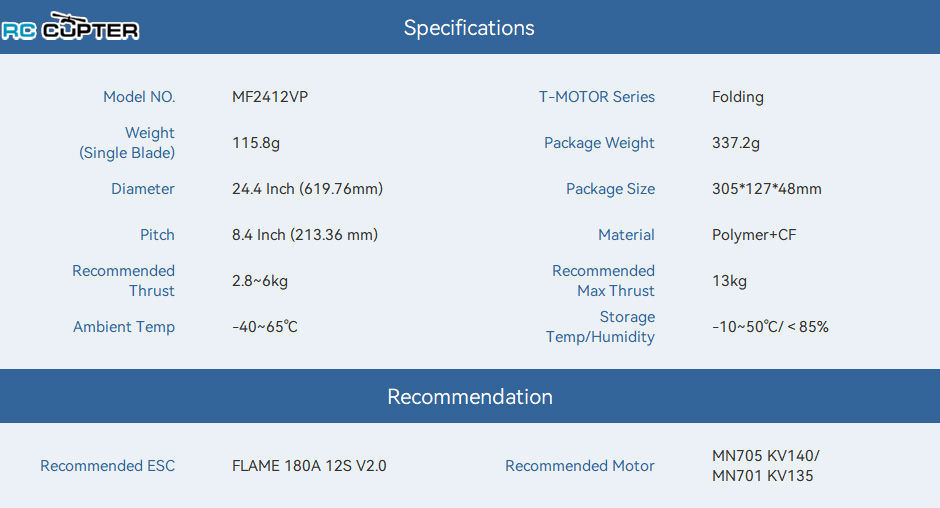

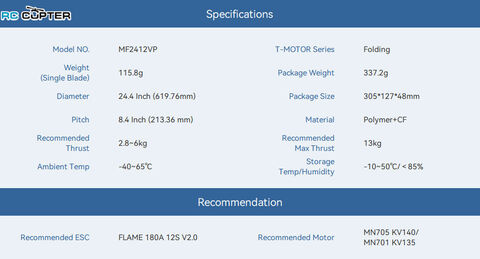

Технические характеристики

Модель №	MF2412VP	T-MOTOR серия	Складная
Вес (отдельное лезвие)	115.8g	Вес упаковки	337.2g
Диаметр	24.4	Размер упаковки	30512748mm
Шаг	8.7		Полимер + CF
Рекомендуемая тяга	2.8~6kg	Рекомендуемая тяга максимальная	13kg
Рабочая температура	-40℃～65℃	Температура/влажность хранения	-10℃～50℃/＜85%

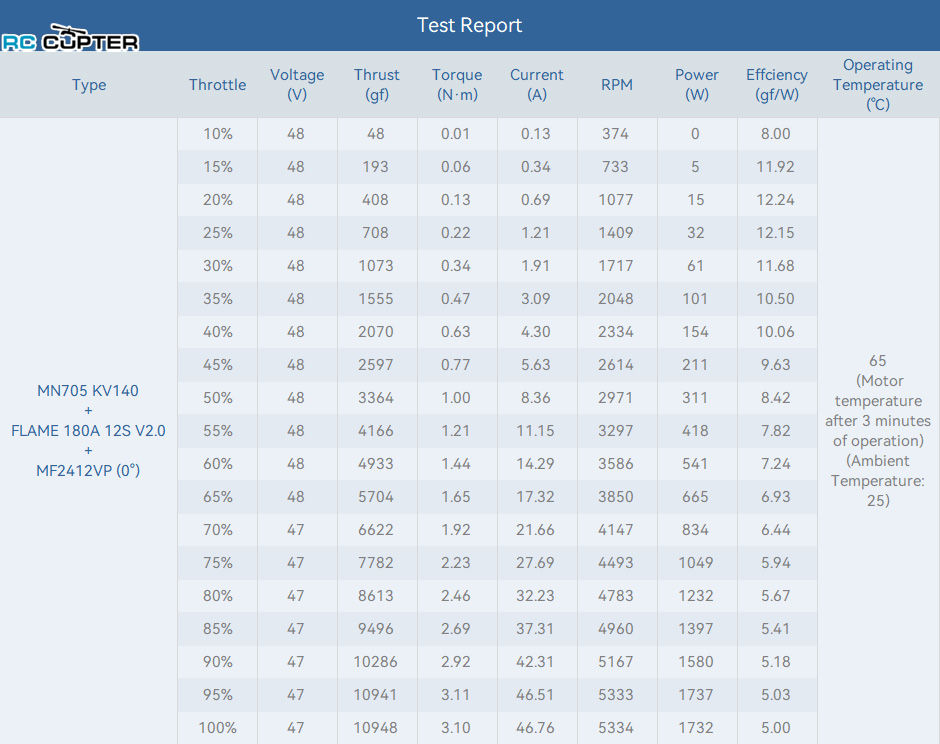

Тесты:

Type	Throttle	Voltage (V)	Thrust (g)	Torque (N*m)	Current (A)	RPM	Power (W)	Effciency (g / W)	Operating Temperature (℃)
MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (0°)	10%	48	48	0.01	0.13	374	0	8.00	65 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	193	0.06	0.34	733	5	11.92
	20%	48	408	0.13	0.69	1077	15	12.24
	25%	48	708	0.22	1.21	1409	32	12.15
	30%	48	1073	0.34	1.91	1717	61	11.68
	35%	48	1555	0.47	3.09	2048	101	10.50
	40%	48	2070	0.63	4.30	2334	154	10.06
	45%	48	2597	0.77	5.63	2614	211	9.63
	50%	48	3364	1.00	8.36	2971	311	8.42
	55%	48	4166	1.21	11.15	3297	418	7.82
	60%	48	4933	1.44	14.29	3586	541	7.24
	65%	48	5704	1.65	17.32	3850	665	6.93
	70%	47	6622	1.92	21.66	4147	834	6.44
	75%	47	7782	2.23	27.69	4493	1049	5.94
	80%	47	8613	2.46	32.23	4783	1232	5.67
	85%	47	9496	2.69	37.31	4960	1397	5.41
	90%	47	10286	2.92	42.31	5167	1580	5.18
	95%	47	10941	3.11	46.51	5333	1737	5.03
	100%	47	10948	3.10	46.76	5334	1732	5.00

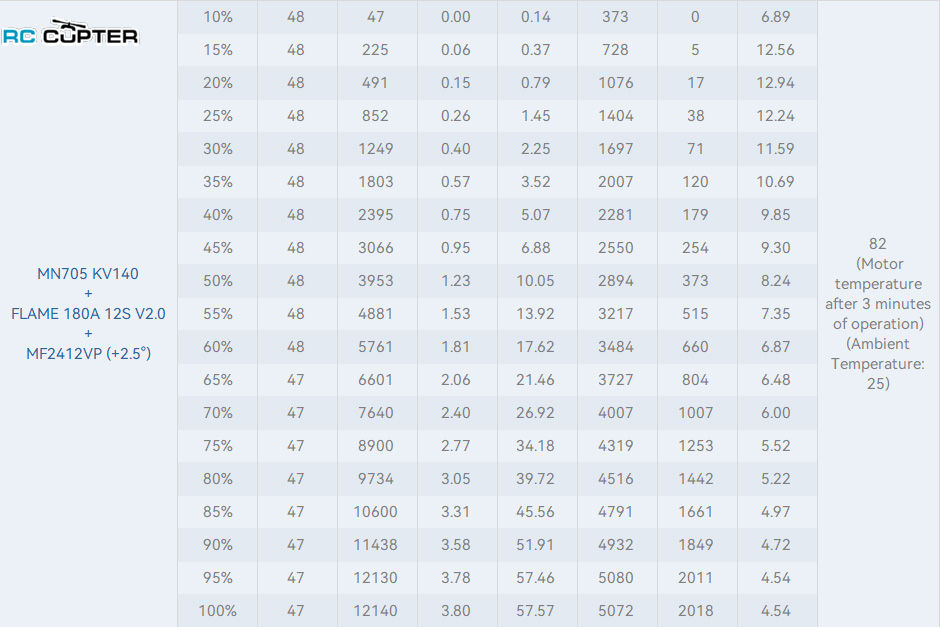

MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (+2.5°)	10%	48	47	0.00	0.14	373	0	6.89	82 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	225	0.06	0.37	728	5	12.56
	20%	48	491	0.15	0.79	1076	17	12.94
	25%	48	852	0.26	1.45	1404	38	12.24
	30%	48	1249	0.40	2.25	1697	71	11.59
	35%	48	1803	0.57	3.52	2007	120	10.69
	40%	48	2395	0.75	5.07	2281	179	9.85
	45%	48	3066	0.95	6.88	2550	254	9.30
	50%	48	3953	1.23	10.05	2894	373	8.24
	55%	48	4881	1.53	13.92	3217	515	7.35
	60%	48	5761	1.81	17.62	3484	660	6.87
	65%	47	6601	2.06	21.46	3727	804	6.48
	70%	47	7640	2.40	26.92	4007	1007	6.00
	75%	47	8900	2.77	34.18	4319	1253	5.52
	80%	47	9734	3.05	39.72	4516	1442	5.22
	85%	47	10600	3.31	45.56	4791	1661	4.97
	90%	47	11438	3.58	51.91	4932	1849	4.72
	95%	47	12130	3.78	57.46	5080	2011	4.54
	100%	47	12140	3.80	57.57	5072	2018	4.54

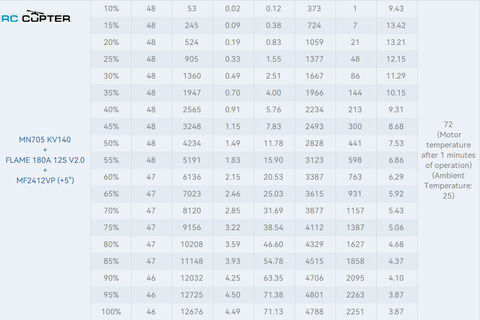

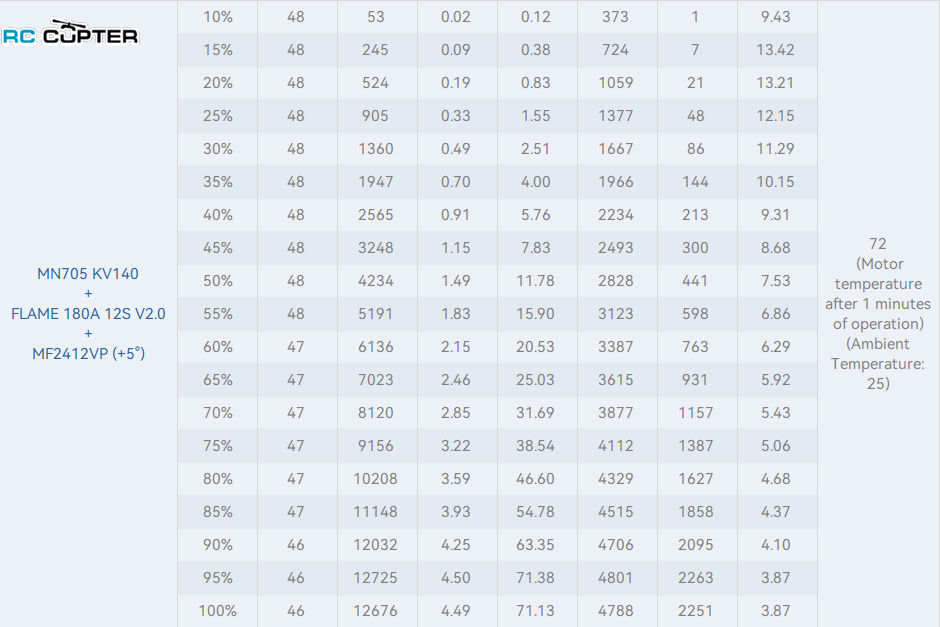

MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (+5°)	10%	48	53	0.02	0.12	373	1	9.43	72 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃)
	15%	48	245	0.09	0.38	724	7	13.42
	20%	48	524	0.19	0.83	1059	21	13.21
	25%	48	905	0.33	1.55	1377	48	12.15
	30%	48	1360	0.49	2.51	1667	86	11.29
	35%	48	1947	0.70	4.00	1966	144	10.15
	40%	48	2565	0.91	5.76	2234	213	9.31
	45%	48	3248	1.15	7.83	2493	300	8.68
	50%	48	4234	1.49	11.78	2828	441	7.53
	55%	48	5191	1.83	15.90	3123	598	6.86
	60%	47	6136	2.15	20.53	3387	763	6.29
	65%	47	7023	2.46	25.03	3615	931	5.92
	70%	47	8120	2.85	31.69	3877	1157	5.43
	75%	47	9156	3.22	38.54	4112	1387	5.06
	80%	47	10208	3.59	46.60	4329	1627	4.68
	85%	47	11148	3.93	54.78	4515	1858	4.37
	90%	46	12032	4.25	63.35	4706	2095	4.10
	95%	46	12725	4.50	71.38	4801	2263	3.87
	100%	46	12676	4.49	71.13	4788	2251	3.87

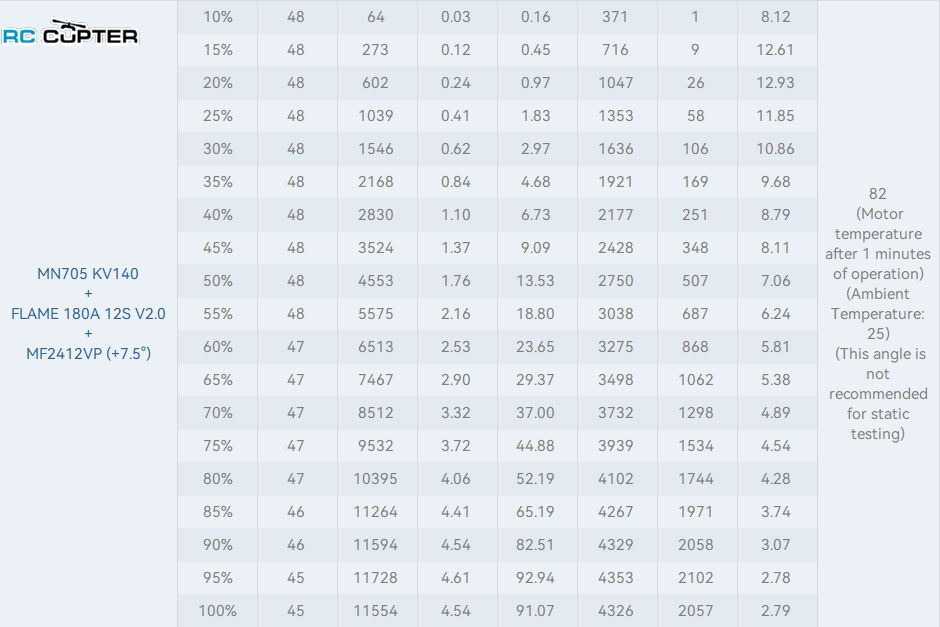

MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (+7.5°)	10%	48	64	0.03	0.16	371	1	8.12	82 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃) (This angle is not recommended for static testing)
	15%	48	273	0.12	0.45	716	9	12.61
	20%	48	602	0.24	0.97	1047	26	12.93
	25%	48	1039	0.41	1.83	1353	58	11.85
	30%	48	1546	0.62	2.97	1636	106	10.86
	35%	48	2168	0.84	4.68	1921	169	9.68
	40%	48	2830	1.10	6.73	2177	251	8.79
	45%	48	3524	1.37	9.09	2428	348	8.11
	50%	48	4553	1.76	13.53	2750	507	7.06
	55%	48	5575	2.16	18.80	3038	687	6.24
	60%	47	6513	2.53	23.65	3275	868	5.81
	65%	47	7467	2.90	29.37	3498	1062	5.38
	70%	47	8512	3.32	37.00	3732	1298	4.89
	75%	47	9532	3.72	44.88	3939	1534	4.54
	80%	47	10395	4.06	52.19	4102	1744	4.28
	85%	46	11264	4.41	65.19	4267	1971	3.74
	90%	46	11594	4.54	82.51	4329	2058	3.07
	95%	45	11728	4.61	92.94	4353	2102	2.78
	100%	45	11554	4.54	91.07	4326	2057	2.79

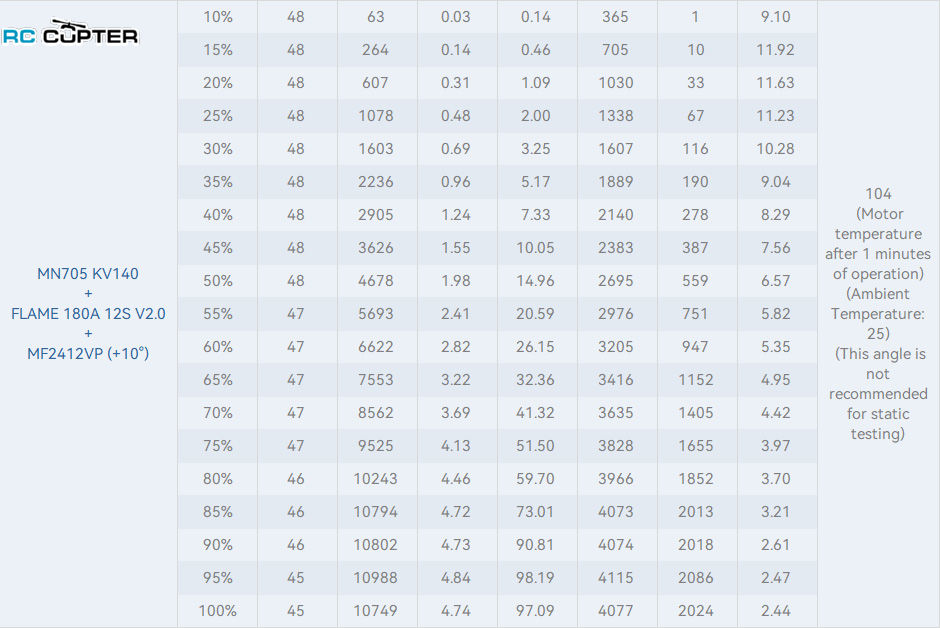

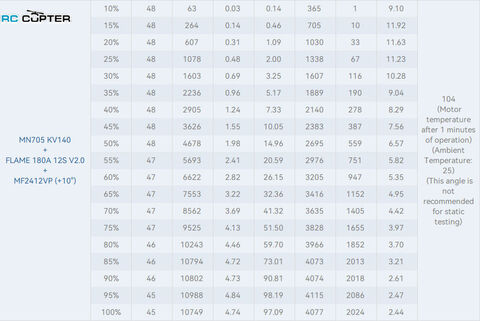

MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (+10°)	10%	48	63	0.03	0.14	365	1	9.10	104 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃) (This angle is not recommended for static testing)
	15%	48	264	0.14	0.46	705	10	11.92
	20%	48	607	0.31	1.09	1030	33	11.63
	25%	48	1078	0.48	2.00	1338	67	11.23
	30%	48	1603	0.69	3.25	1607	116	10.28
	35%	48	2236	0.96	5.17	1889	190	9.04
	40%	48	2905	1.24	7.33	2140	278	8.29
	45%	48	3626	1.55	10.05	2383	387	7.56
	50%	48	4678	1.98	14.96	2695	559	6.57
	55%	47	5693	2.41	20.59	2976	751	5.82
	60%	47	6622	2.82	26.15	3205	947	5.35
	65%	47	7553	3.22	32.36	3416	1152	4.95
	70%	47	8562	3.69	41.32	3635	1405	4.42
	75%	47	9525	4.13	51.50	3828	1655	3.97
	80%	46	10243	4.46	59.70	3966	1852	3.70
	85%	46	10794	4.72	73.01	4073	2013	3.21
	90%	46	10802	4.73	90.81	4074	2018	2.61
	95%	45	10988	4.84	98.19	4115	2086	2.47
	100%	45	10749	4.74	97.09	4077	2024	2.44

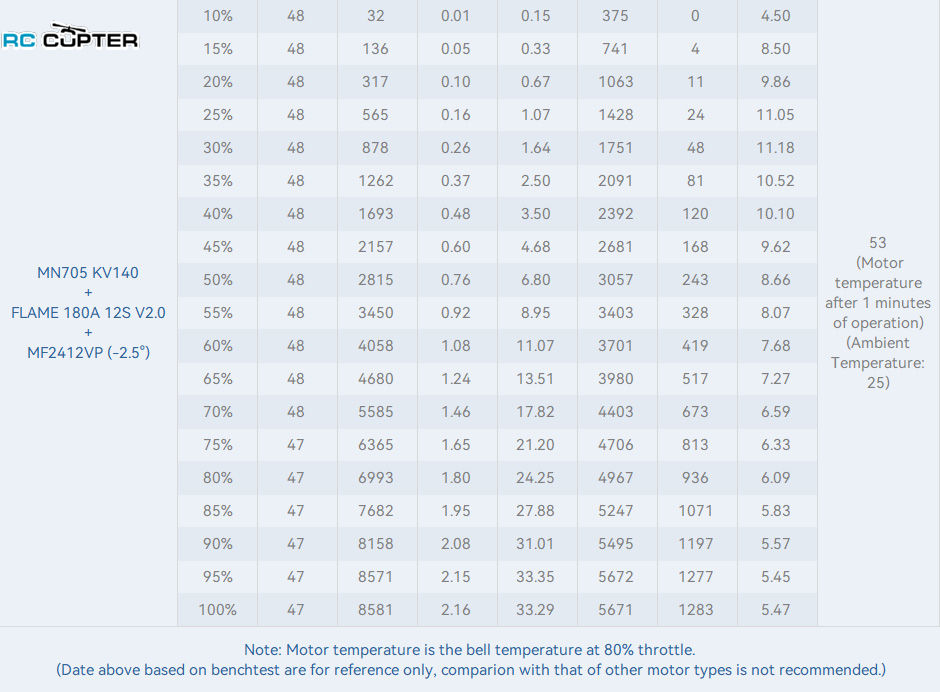

MN705 KV140 + FLAME 180A 12S V2.0 + MF2412VP (-2.5°)	10%	48	32	0.01	0.15	375	0	4.50	53 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃)
	15%	48	136	0.05	0.33	741	4	8.50
	20%	48	317	0.10	0.67	1063	11	9.86
	25%	48	565	0.16	1.07	1428	24	11.05
	30%	48	878	0.26	1.64	1751	48	11.18
	35%	48	1262	0.37	2.50	2091	81	10.52
	40%	48	1693	0.48	3.50	2392	120	10.10
	45%	48	2157	0.60	4.68	2681	168	9.62
	50%	48	2815	0.76	6.80	3057	243	8.66
	55%	48	3450	0.92	8.95	3403	328	8.07
	60%	48	4058	1.08	11.07	3701	419	7.68
	65%	48	4680	1.24	13.51	3980	517	7.27
	70%	48	5585	1.46	17.82	4403	673	6.59
	75%	47	6365	1.65	21.20	4706	813	6.33
	80%	47	6993	1.80	24.25	4967	936	6.09
	85%	47	7682	1.95	27.88	5247	1071	5.83
	90%	47	8158	2.08	31.01	5495	1197	5.57
	95%	47	8571	2.15	33.35	5672	1277	5.45
	100%	47	8581	2.16	33.29	5671	1283	5.47
Примечание: температура двигателя - это температура колокола (bell) при 80% дроссельной заслонки. (Приведенные выше данные, основанные на стендовых испытаниях, приведены только для справки, сравнивать их с данными других типов двигателей не рекомендуется).

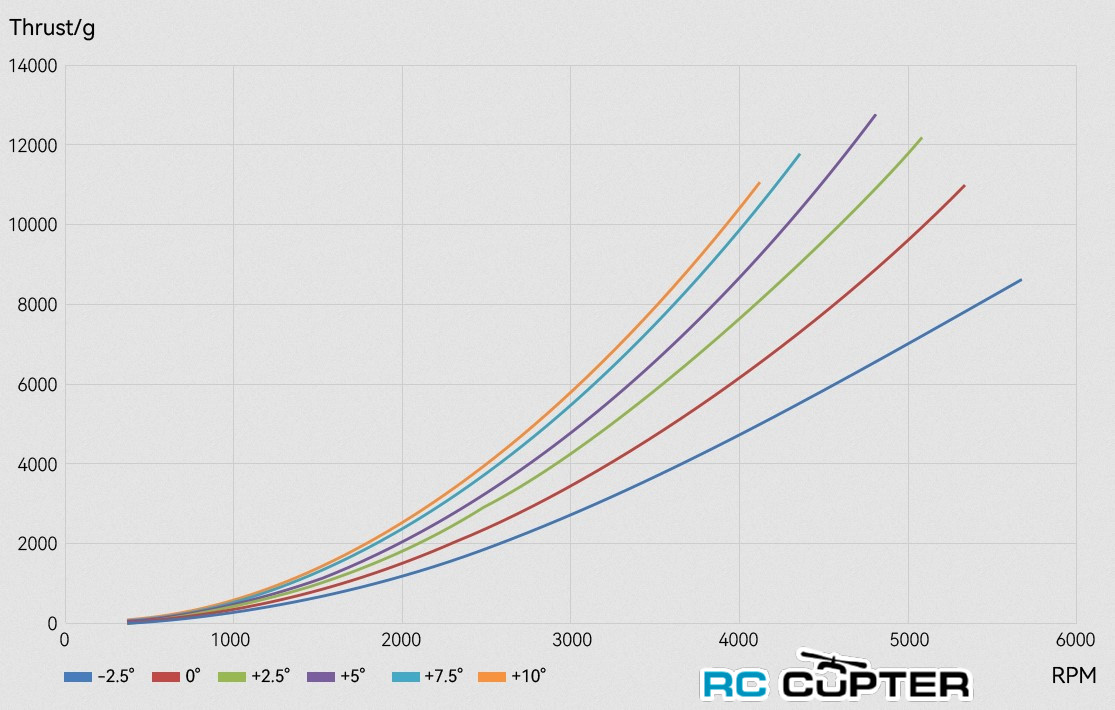

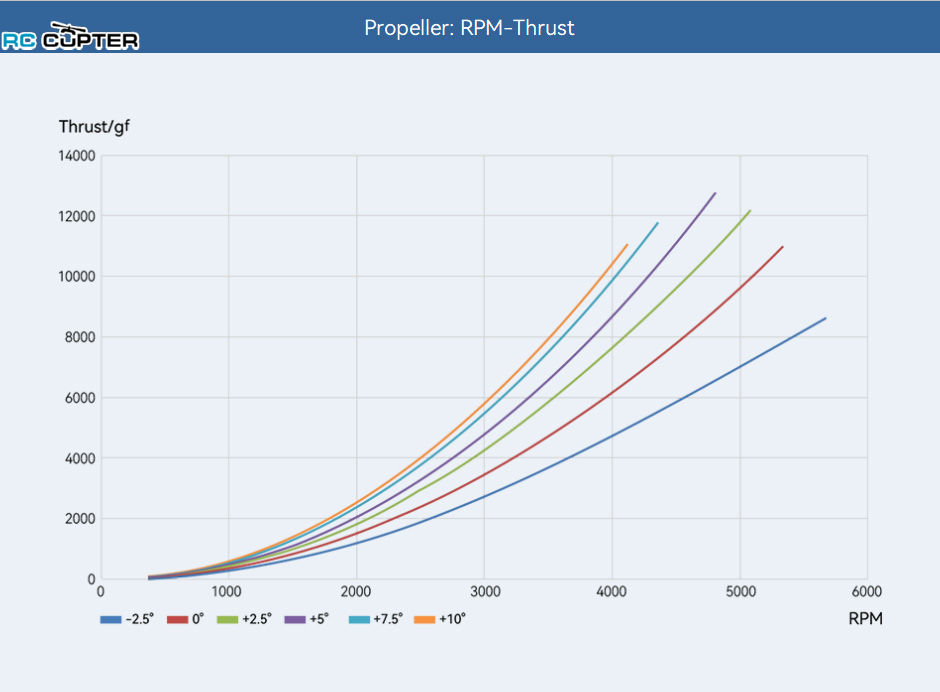

График:

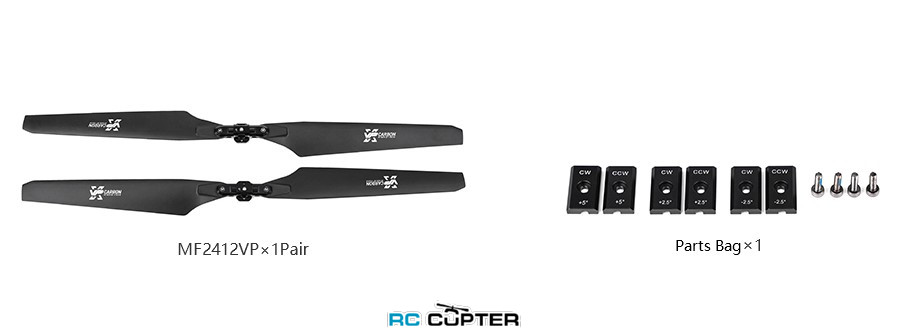

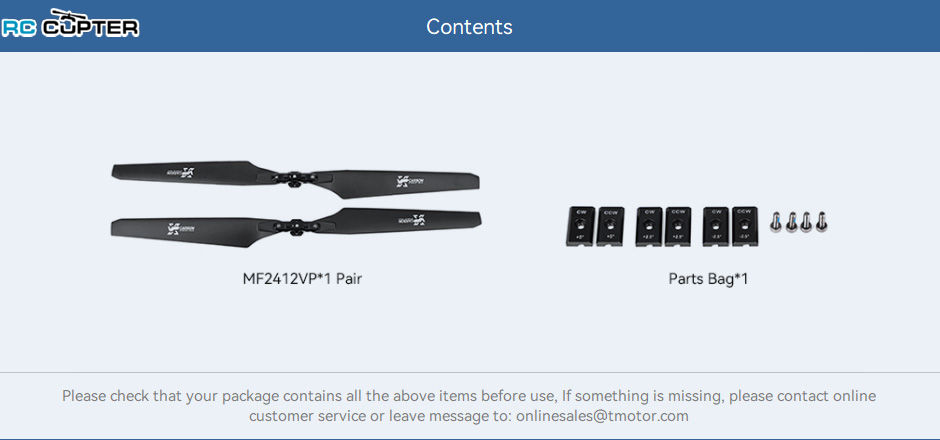

Комплектация:

Пропеллер полимерный складной MF 2412 VP T-Motor (пара) с изменяемым шагом - 1 комплект


Видео:

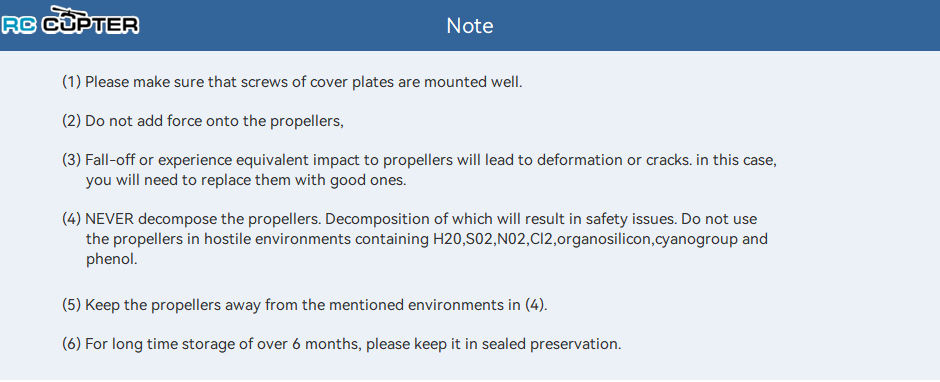

Замечания:

(1) Пожалуйста, убедитесь, что винты крышек хорошо закреплены.

(2)Не прикладывайте силу к пропеллерам,

(3)Падение или эквивалентное воздействие на пропеллеры приведет к деформации или трещинам. в этом случае их необходимо заменить на хорошие.

(4)НИКОГДА не разрушайте пропеллеры. Их разложение приведет к нарушению безопасности. Не используйте пропеллеры в агрессивных средах, содержащих H20, S02, N02, Cl2, кремнийорганические соединения, цианогруппы и фенол.

(5)Храните пропеллеры вдали от сред, указанных в пункте (4).

(6) Для длительного хранения более 6 месяцев, пожалуйста, храните его в герметичной консервации

Вес:	115.8 г
Длина:	24.4"
Линейка:	MF VP (polymer variable pitch folding)
Максимальная тяга:	13 кг
Материал:	полимер+карбон
Производитель:	T-Motor
Тип лопасти:	Складная с изменяемым шагом
Шаг:	8.7"
Тяга:	2.8-6.0 кг
