Пропеллер полимерный складной MF 3016 VP T-Motor (пара) с изменяемым шагом

Артикул: 36706

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

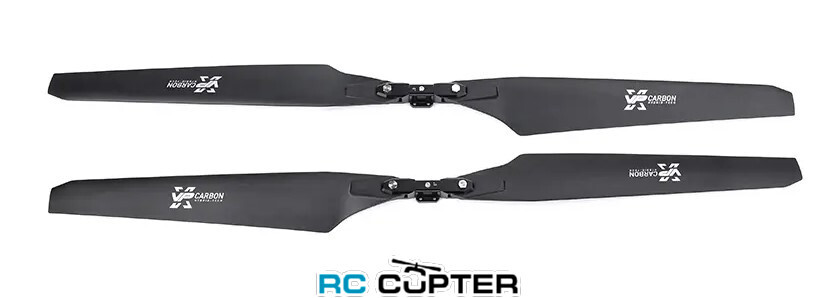

Полимерный складной пропеллер MF3016VP с изменяемым шагом (Manual Variable Pitch)

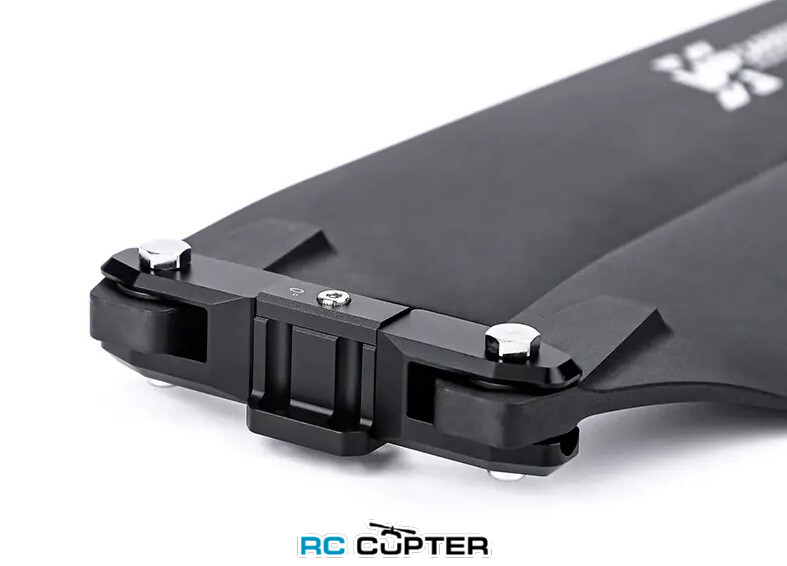

MF3016VP — это ультрасовременный полимерный складной пропеллер с ручной регулировкой шага размером 30.4*10.9 дюймов, разработанный компанией T-MOTOR для многороторных и вертикально-взлетающих дронов. По сравнению с обычными пропеллерами, MF3016VP разработан для работы в сложных и изменчивых условиях полета и с различными требованиями к мощности. Его конструкция позволяет вручную регулировать шаг пропеллера путем простой замены позиционирующего блока, что исключает необходимость в дополнительных инструментах. Эта функция повышает эффективность разработки профессиональных моделей в динамичных средах с множеством сценариев.

Его аэродинамическая конструкция повышает эффективность полета в условиях высокой скорости и большой высоты.
Конструкция кончиков крыльев с большим углом стреловидности и загнутыми вниз законцовками оптимизирует распределение вихревых потоков, снижая энергопотребление и вибрацию. Это делает его идеальным для профессиональных пользователей.
Обычно используемый диапазон тягового усилия составляет от 4 до 12 кг.

Максимальное усилие тяги при использовании с двигателем MN1010/P80ll/U12ll/U13ll и ESC FLAME 180A 12S V2.0 составляет 20 кг при максимальном открытии дроссельной заслонки (с позиционирующим блоком 2.5°).

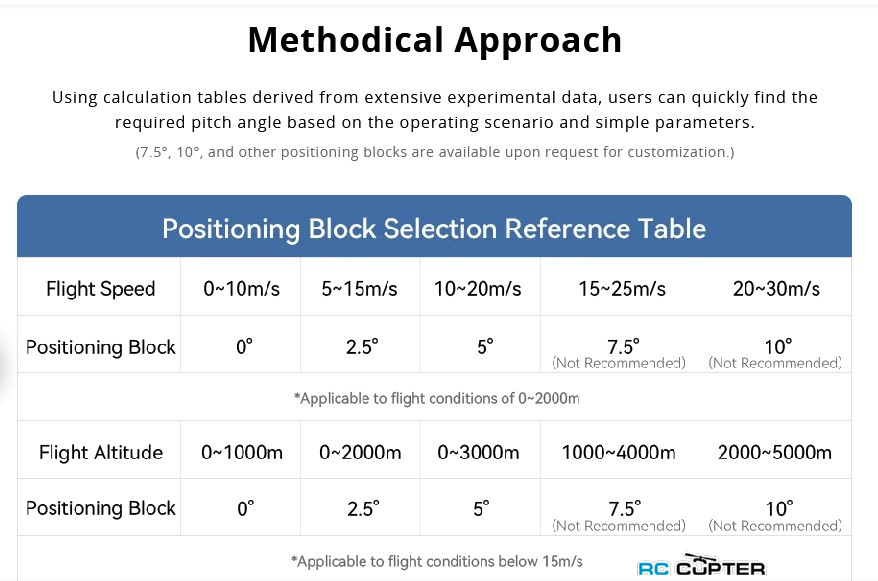

Методический подход

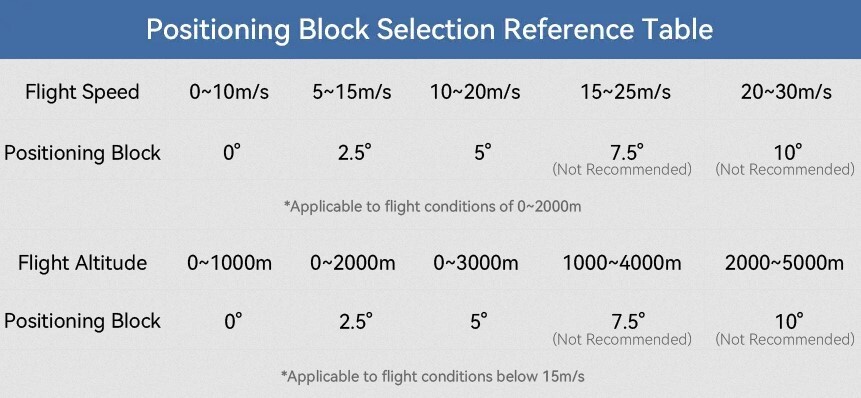

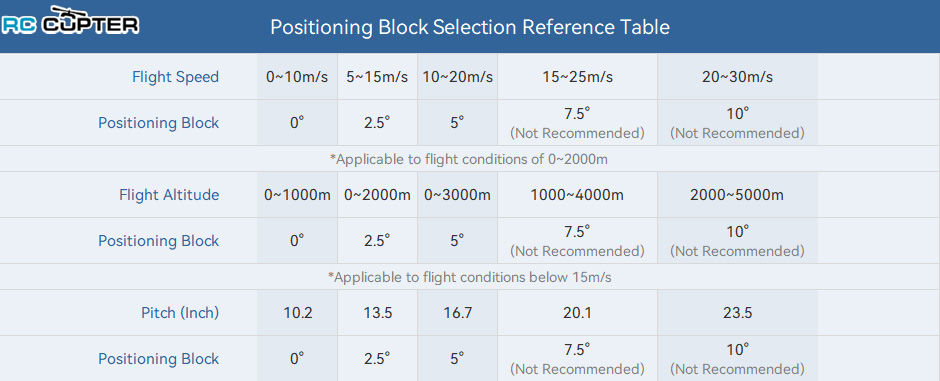

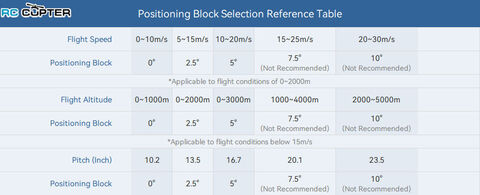

Используя расчетные таблицы, составленные на основе обширных экспериментальных данных, пользователи могут быстро найти необходимый угол наклона в зависимости от сценария эксплуатации и простых параметров.

(7,5°, 10° и другие позиционные блоки доступны по запросу для индивидуальной настройки.)

3016 (3).jpg

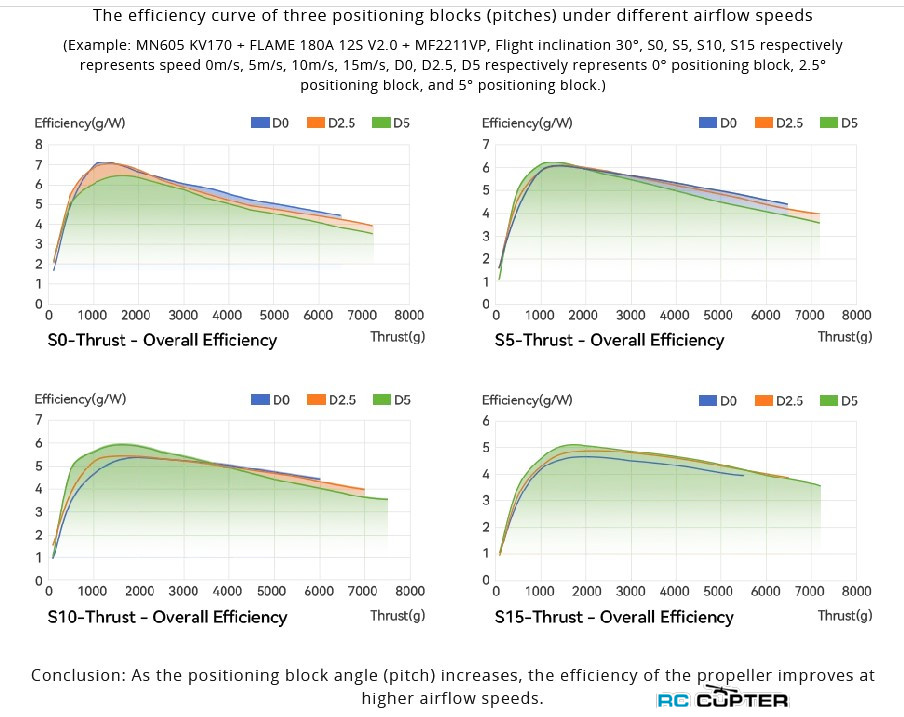

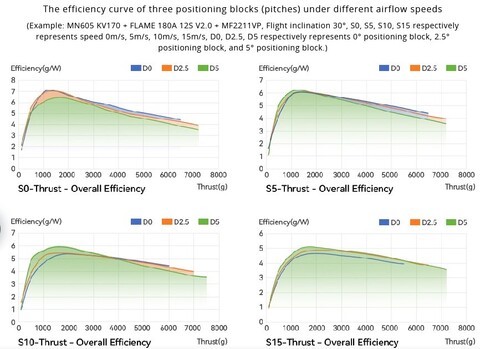

Сравнение производительности

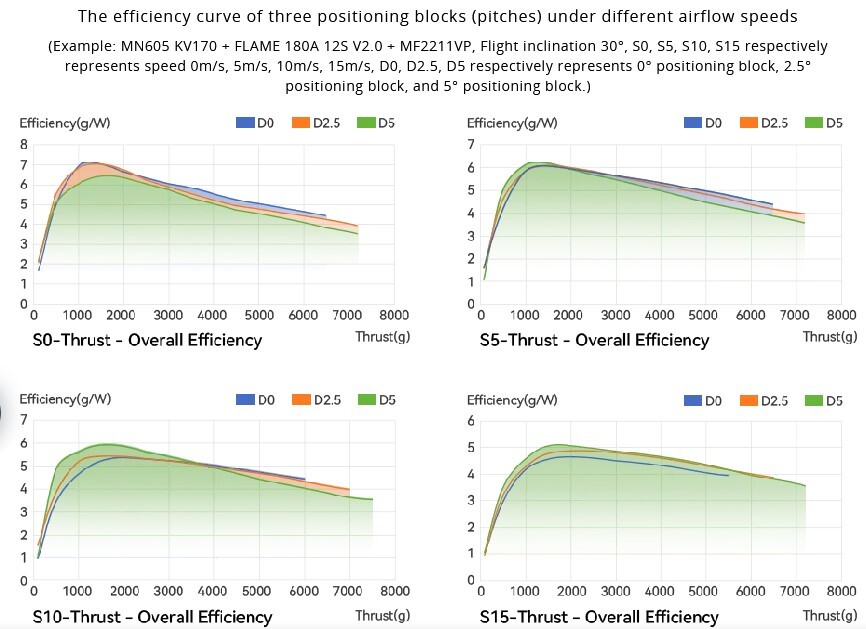

Кривая эффективности трех позиционирующих блоков (шагов) при разных скоростях воздушного потока

(Пример: MN605 KV170 + FLAME 180A 12S V2. 0 + MF2211VP, наклон полета 30°, S0, S5, S10, S15 соответственно обозначают скорость 0 м/с, 5 м/с, 10 м/с, 15 м/с, D0, D2.5, D5 соответственно обозначают позиционирующий блок 0°, позиционирующий блок 2,5° и позиционирующий блок 5°).

Вывод: с увеличением угла наклона блока позиционирования (шага) эффективность пропеллера повышается при более высоких скоростях воздушного потока.

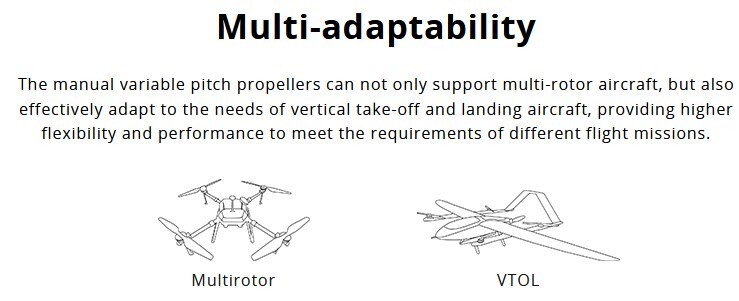

Многофункциональность

Пропеллеры с ручным регулированием шага могут не только поддерживать многороторные летательные аппараты, но и эффективно адаптироваться к потребностям самолетов с вертикальным взлетом и посадкой, обеспечивая более высокую гибкость и производительность для удовлетворения требований различных летных миссий.

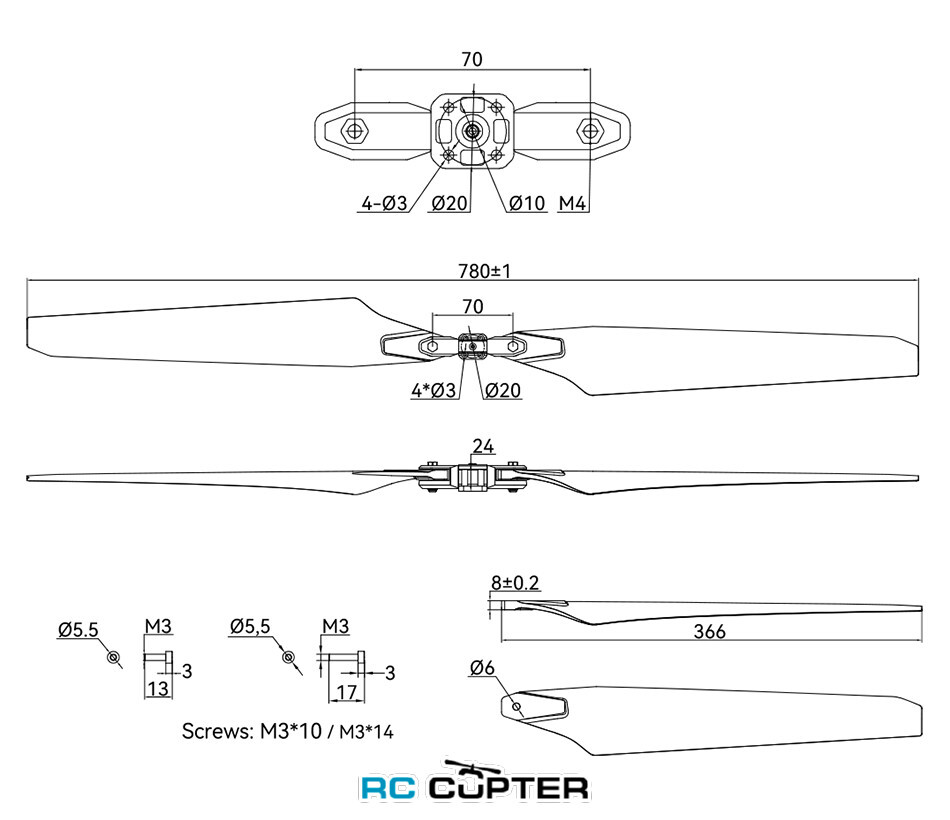

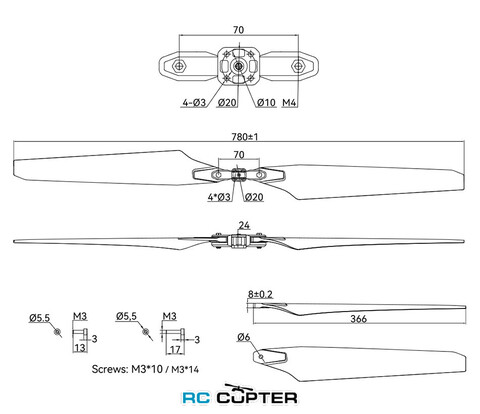

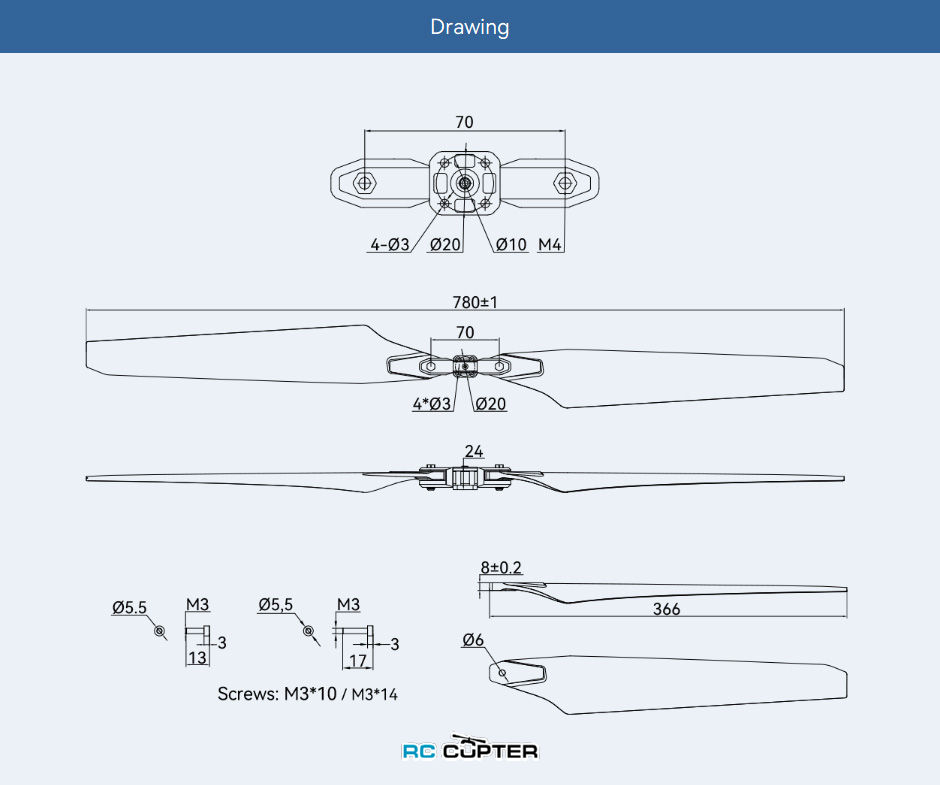

Четрёж:

3016 (1).jpg

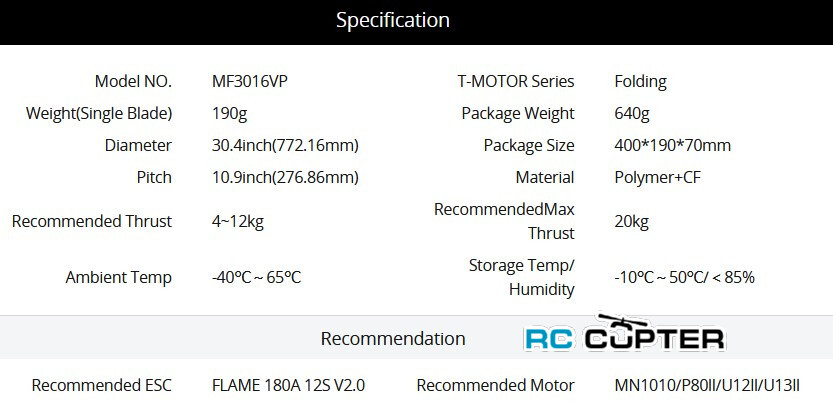

Технические характеристики

Модель №	MF3016VP	T-MOTOR серия	Складная
Вес (отдельное лезвие)	190g	Вес упаковки	640g
Диаметр	30.4	Размер упаковки	40019070mm
Шаг	10.9	Материал	Полимер + CF
Рекомендуемая тяга	4~12kg	Рекомендуемая тяга максимальная	20kg
Рабочая температура	-40℃～65℃	Температура/влажность хранения	-10℃～50℃/＜85%

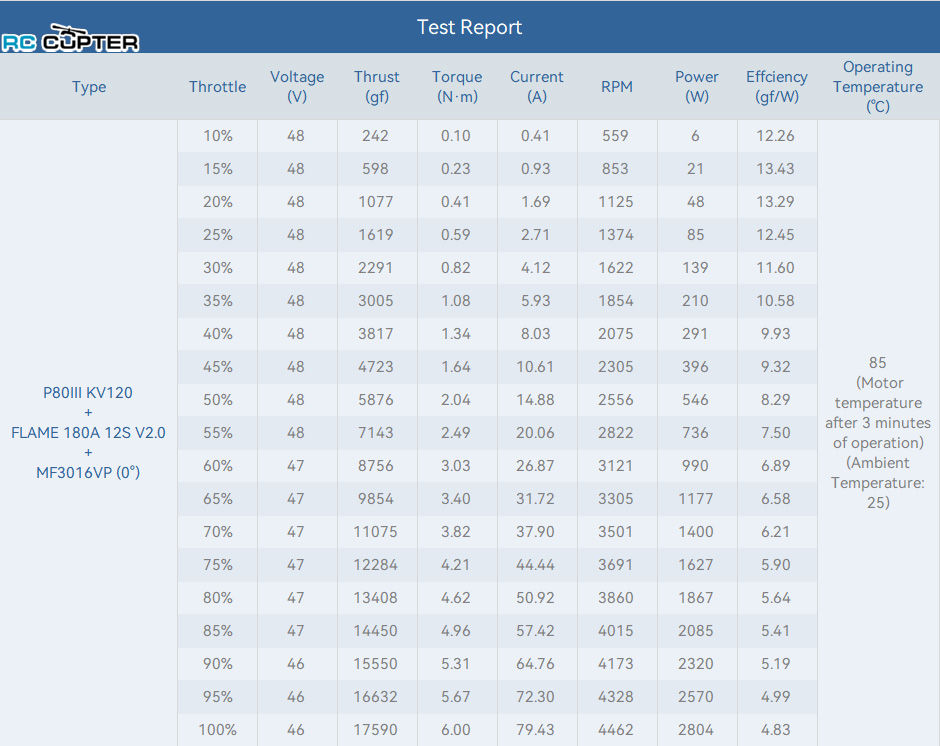

Тесты:

Type	Throttle	Voltage (V)	Thrust (g)	Torque (N*m)	Current (A)	RPM	Power (W)	Effciency (g / W)	Operating Temperature (℃)
P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (0°)	10%	48	242	0.10	0.41	559	6	12.26	85 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	598	0.23	0.93	853	21	13.43
	20%	48	1077	0.41	1.69	1125	48	13.29
	25%	48	1619	0.59	2.71	1374	85	12.45
	30%	48	2291	0.82	4.12	1622	139	11.60
	35%	48	3005	1.08	5.93	1854	210	10.58
	40%	48	3817	1.34	8.03	2075	291	9.93
	45%	48	4723	1.64	10.61	2305	396	9.32
	50%	48	5876	2.04	14.88	2556	546	8.29
	55%	48	7143	2.49	20.06	2822	736	7.50
	60%	47	8756	3.03	26.87	3121	990	6.89
	65%	47	9854	3.40	31.72	3305	1177	6.58
	70%	47	11075	3.82	37.90	3501	1400	6.21
	75%	47	12284	4.21	44.44	3691	1627	5.90
	80%	47	13408	4.62	50.92	3860	1867	5.64
	85%	47	14450	4.96	57.42	4015	2085	5.41
	90%	46	15550	5.31	64.76	4173	2320	5.19
	95%	46	16632	5.67	72.30	4328	2570	4.99
	100%	46	17590	6.00	79.43	4462	2804	4.83

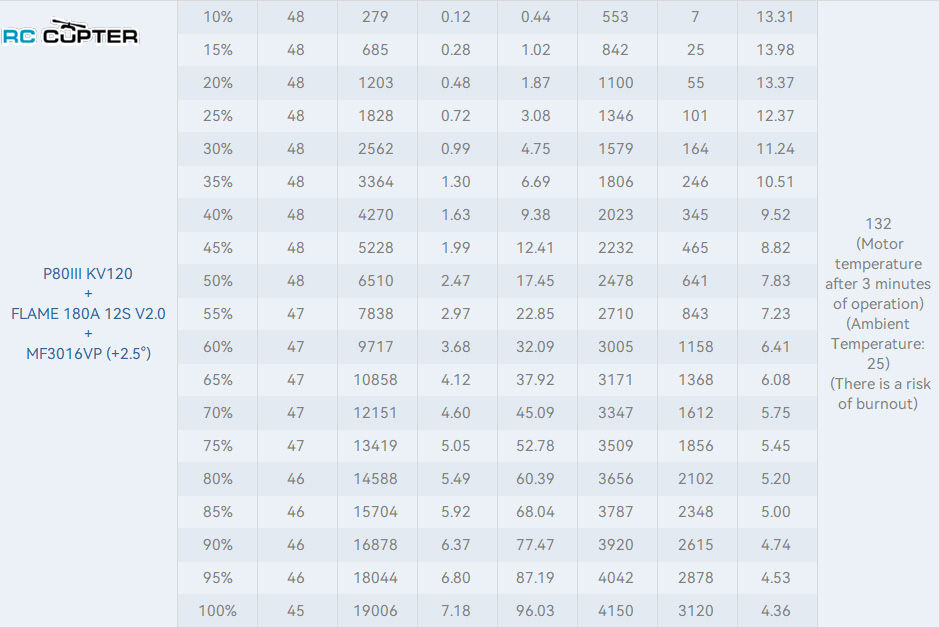

P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (+2.5°)	10%	48	279	0.12	0.44	553	7	13.31	132 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃) (There is a risk of burnout)
	15%	48	685	0.28	1.02	842	25	13.98
	20%	48	1203	0.48	1.87	1100	55	13.37
	25%	48	1828	0.72	3.08	1346	101	12.37
	30%	48	2562	0.99	4.75	1579	164	11.24
	35%	48	3364	1.30	6.69	1806	246	10.51
	40%	48	4270	1.63	9.38	2023	345	9.52
	45%	48	5228	1.99	12.41	2232	465	8.82
	50%	48	6510	2.47	17.45	2478	641	7.83
	55%	47	7838	2.97	22.85	2710	843	7.23
	60%	47	9717	3.68	32.09	3005	1158	6.41
	65%	47	10858	4.12	37.92	3171	1368	6.08
	70%	47	12151	4.60	45.09	3347	1612	5.75
	75%	47	13419	5.05	52.78	3509	1856	5.45
	80%	46	14588	5.49	60.39	3656	2102	5.20
	85%	46	15704	5.92	68.04	3787	2348	5.00
	90%	46	16878	6.37	77.47	3920	2615	4.74
	95%	46	18044	6.80	87.19	4042	2878	4.53
	100%	45	19006	7.18	96.03	4150	3120	4.36

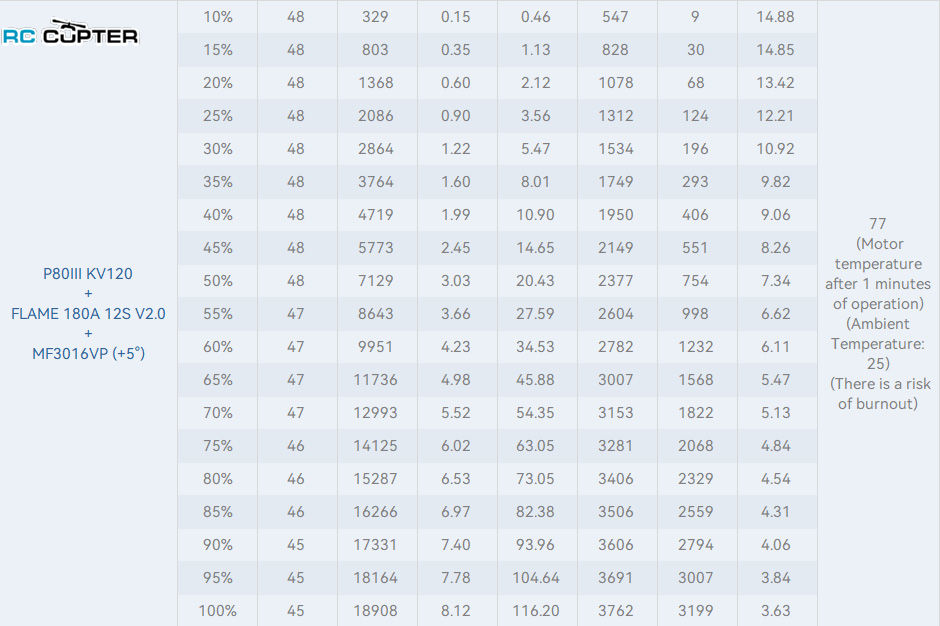

P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (+5°)	10%	48	329	0.15	0.46	547	9	14.88	77 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃) (There is a risk of burnout)
	15%	48	803	0.35	1.13	828	30	14.85
	20%	48	1368	0.60	2.12	1078	-68	13.42
	25%	48	2086	0.90	3.56	1312	124	12.21
	30%	48	2864	1.22	5.47	1534	196	10.92
	35%	48	3764	1.60	8.01	1749	293	9.82
	40%	48	4719	1.99	10.90	1950	406	9.06
	45%	48	5773	2.45	14.65	2149	551	8.26
	50%	48	7129	3.03	20.43	2377	754	7.34
	55%	47	8643	3.66	27.59	2604	998	6.62
	60%	47	9951	4.23	34.53	2782	1232	6.11
	65%	47	11736	4.98	45.88	3007	1568	5.47
	70%	47	12993	5.52	54.35	3153	1822	5.13
	75%	46	14125	6.02	63.05	3281	2068	4.84
	80%	46	15287	6.53	73.05	3406	2329	4.54
	85%	46	16266	6.97	82.38	3506	2559	4.31
	90%	45	17331	7.40	93.96	3606	2794	4.06
	95%	45	18164	7.78	104.64	3691	3007	3.84
	100%	45	18908	8.12	116.20	3762	3199	3.63

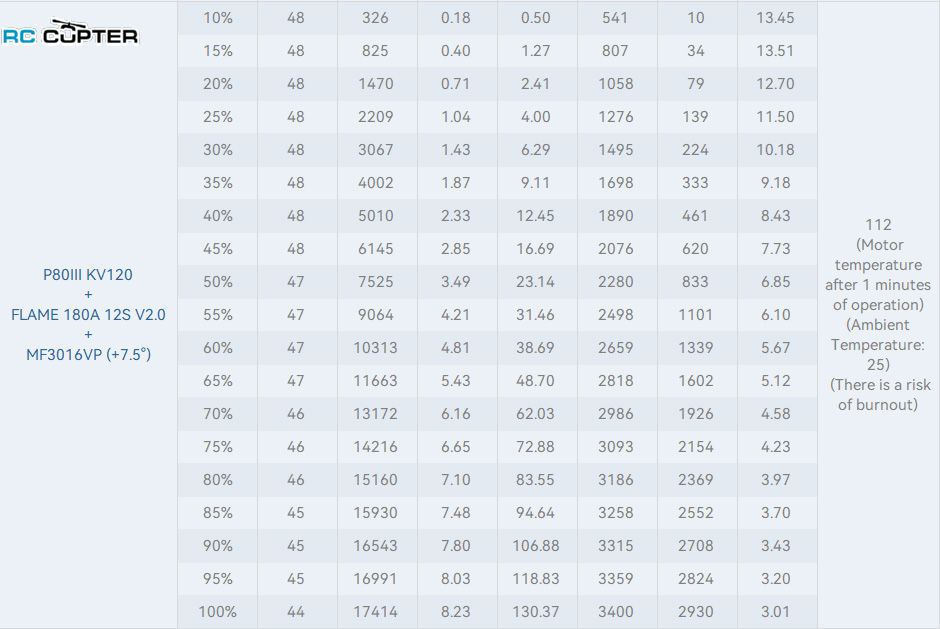

P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (+7.5°)	10%	48	326	0.18	0.50	541	10	13.45	112 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃) (There is a risk of burnout)
	15%	48	825	0.40	1.27	807	34	13.51
	20%	48	1470	0.71	2.41	1058	79	12.70
	25%	48	2209	1.04	4.00	1276	139	11.50
	30%	48	3067	1.43	6.29	1495	224	10.18
	35%	48	4002	1.87	9.11	1698	333	9.18
	40%	48	5010	2.33	12.45	1890	461	8.43
	45%	48	6145	2.85	16.69	2076	620	7.73
	50%	47	7525	3.49	23.14	2280	833	6.85
	55%	47	9064	4.21	31.46	2498	1101	6.10
	60%	47	10313	4.81	38.69	2659	1339	5.67
	65%	47	11663	5.43	48.70	2818	1602	5.12
	70%	46	13172	6.16	62.03	2986	1926	4.58
	75%	46	14216	6.65	72.88	3093	2154	4.23
	80%	46	15160	7.10	83.55	3186	2369	3.97
	85%	45	15930	7.48	94.64	3258	2552	3.70
	90%	45	16543	7.80	106.88	3315	2708	3.43
	95%	45	16991	8.03	118.83	3359	2824	3.20
	100%	44	17414	8.23	130.37	3400	2930	3.01

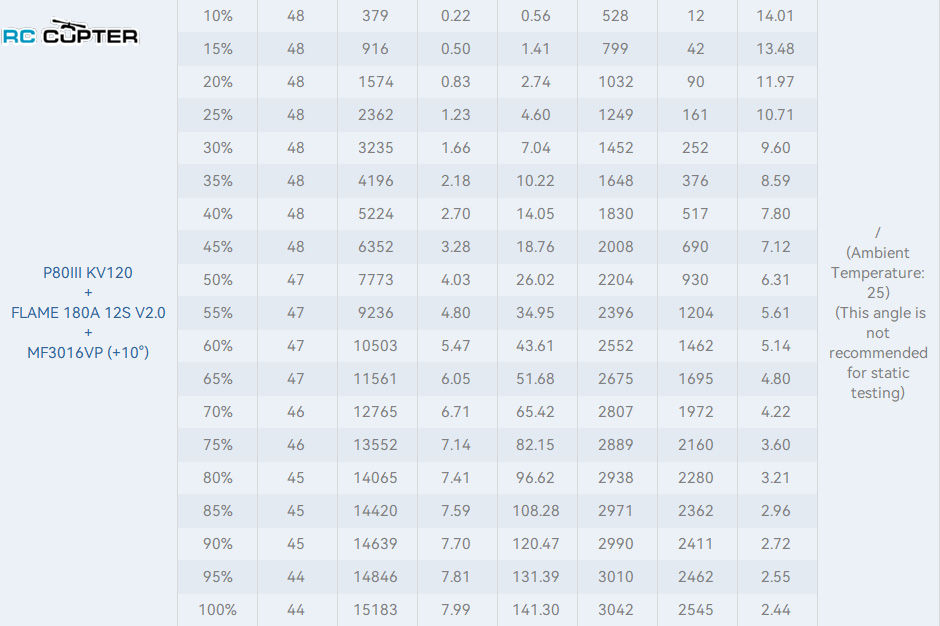

P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (+10°)	10%	48	379	0.22	0.56	528	12	14.01	/ (Ambient Temperature:25℃) (This angle is not recommended for static testing)
	15%	48	916	0.50	1.41	799	42	13.48
	20%	48	1574	0.83	2.74	1032	90	11.97
	25%	48	2362	1.23	4.60	1249	161	10.71
	30%	48	3235	1.66	7.04	1452	252	9.60
	35%	48	4196	2.18	10.22	1648	376	8.59
	40%	48	5224	2.70	14.05	1830	517	7.80
	45%	48	6352	3.28	18.76	2008	690	7.12
	50%	47	7773	4.03	26.02	2204	930	6.31
	55%	47	9236	4.80	34.95	2396	1204	5.61
	60%	47	10503	5.47	43.61	2552	1462	5.14
	65%	47	11561	6.05	51.68	2675	1695	4.80
	70%	46	12765	6.71	65.42	2807	1972	4.22
	75%	46	13552	7.14	82.15	2889	2160	3.60
	80%	45	14065	7.41	96.62	2938	2280	3.21
	85%	45	14420	7.59	108.28	2971	2362	2.96
	90%	45	14639	7.70	120.47	2990	2411	2.72
	95%	44	14846	7.81	131.39	3010	2462	2.55
	100%	44	15183	7.99	141.30	3042	2545	2.44

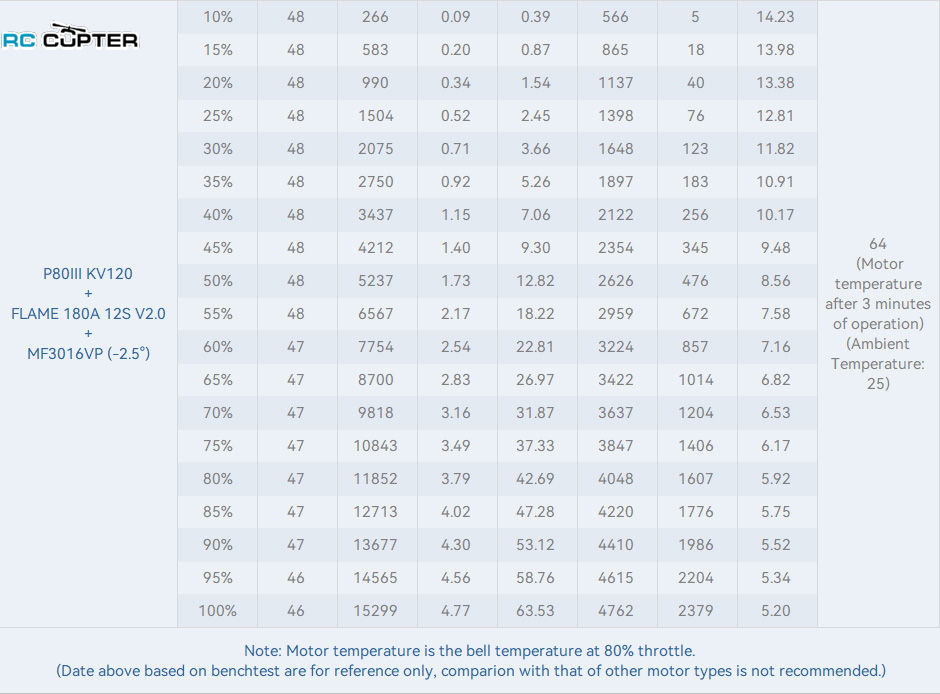

P80III KV120 + FLAME 180A 12S V2.0 + MF3016VP (-2.5°)	10%	48	266	0.09	0.39	566	5	14.23	64 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	583	0.20	0.87	865	18	13.98
	20%	48	990	0.34	1.54	1137	40	13.38
	25%	48	1504	0.52	2.45	1398	76	12.81
	30%	48	2075	0.71	3.66	1648	123	11.82
	35%	48	2750	0.92	5.26	1897	183	10.91
	40%	48	3437	1.15	7.06	2122	256	10.17
	45%	48	4212	1.40	9.30	2354	345	9.48
	50%	48	5237	1.73	12.82	2626	476	8.56
	55%	48	6567	2.17	18.22	2959	672	7.58
	60%	47	7754	2.54	22.81	3224	857	7.16
	65%	47	8700	2.83	26.97	3422	1014	6.82
	70%	47	9818	3.16	31.87	3637	1204	6.53
	75%	47	10843	3.49	37.33	3847	1406	6.17
	80%	47	11852	3.79	42.69	4048	1607	5.92
	85%	47	12713	4.02	47.28	4220	1776	5.75
	90%	47	13677	4.30	53.12	4410	1986	5.52
	95%	46	14565	4.56	58.76	4615	2204	5.34
	100%	46	15299	4.77	63.53	4762	2379	5.20
Note:Motortemperatureisthebelltemperatureat80%throttle. (Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

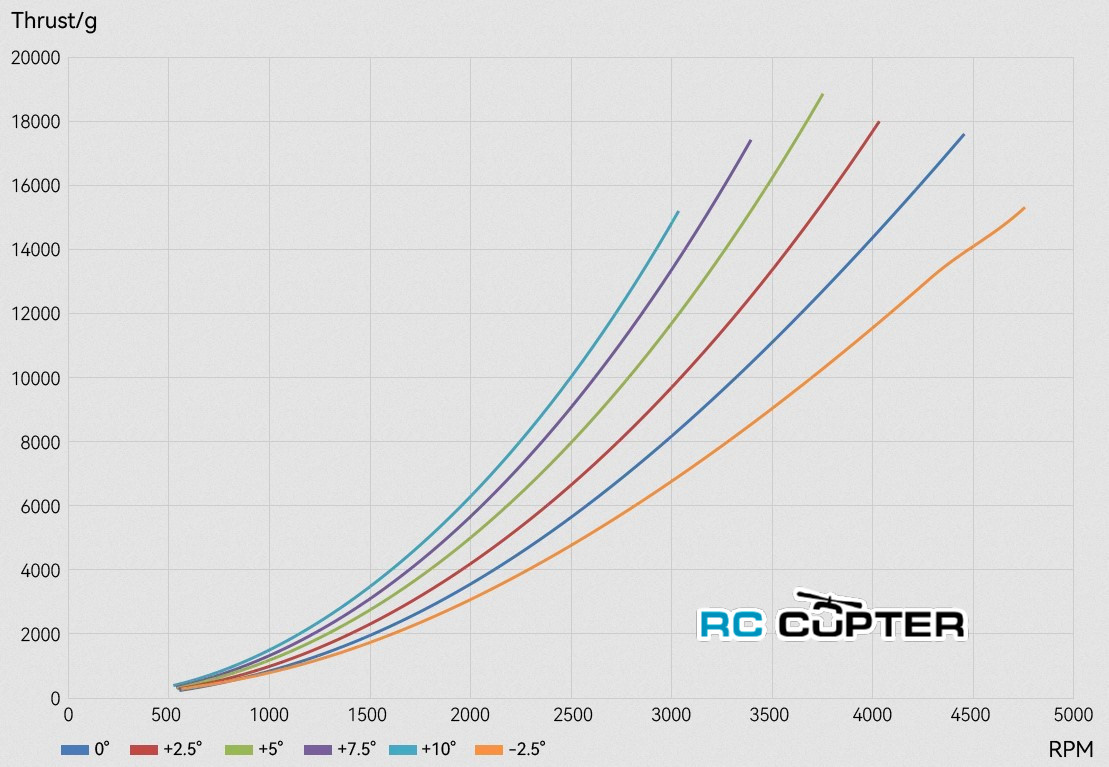

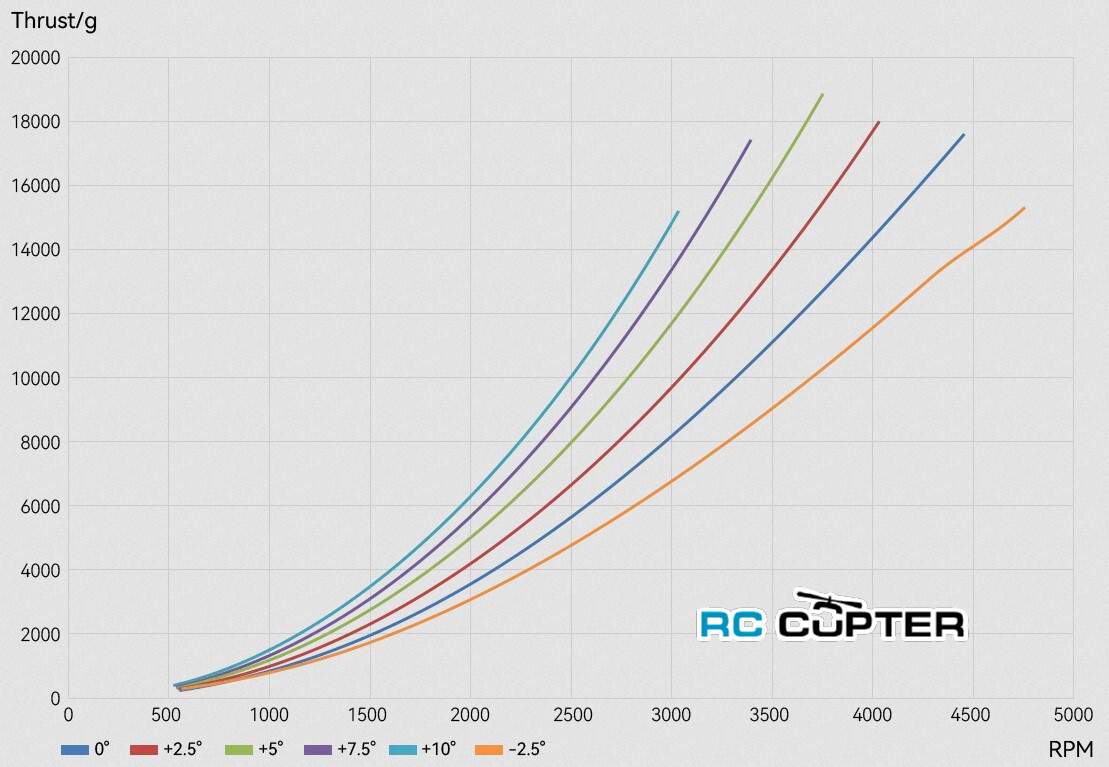

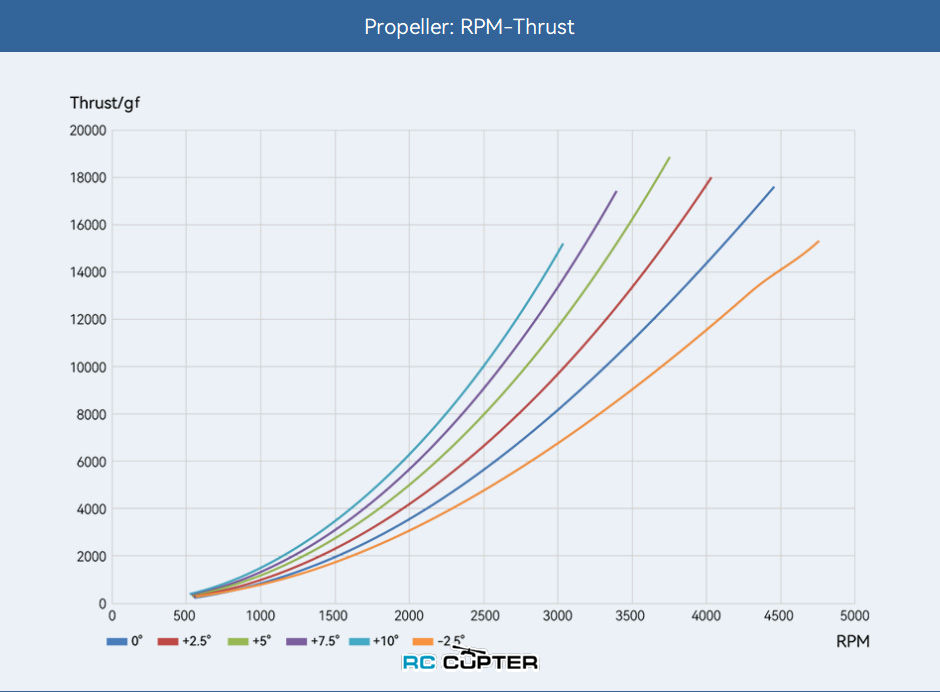

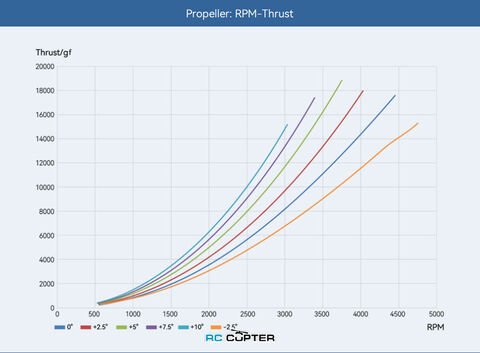

График:

3016 (10).jpg

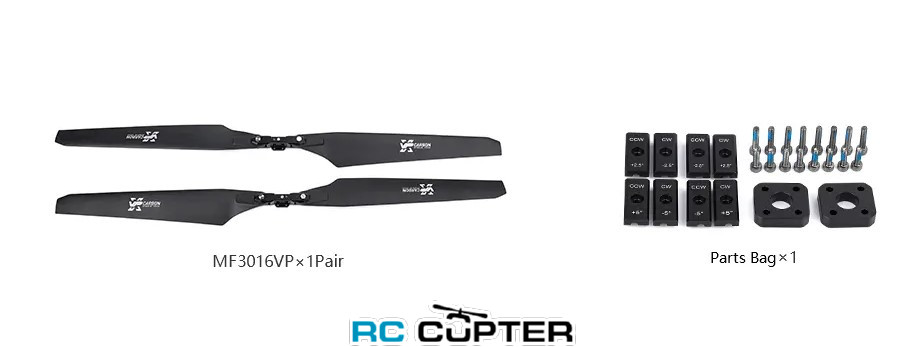

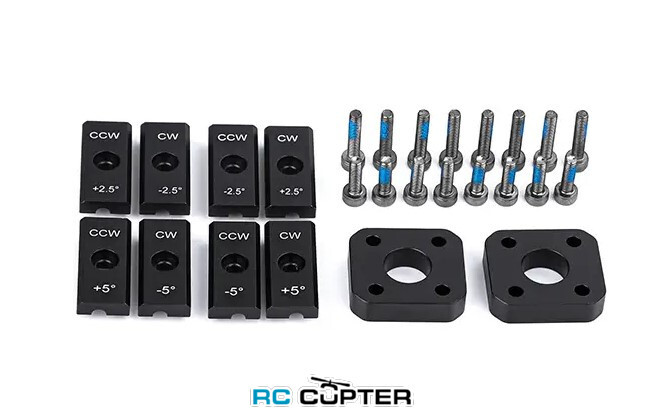

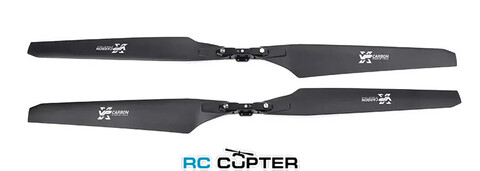

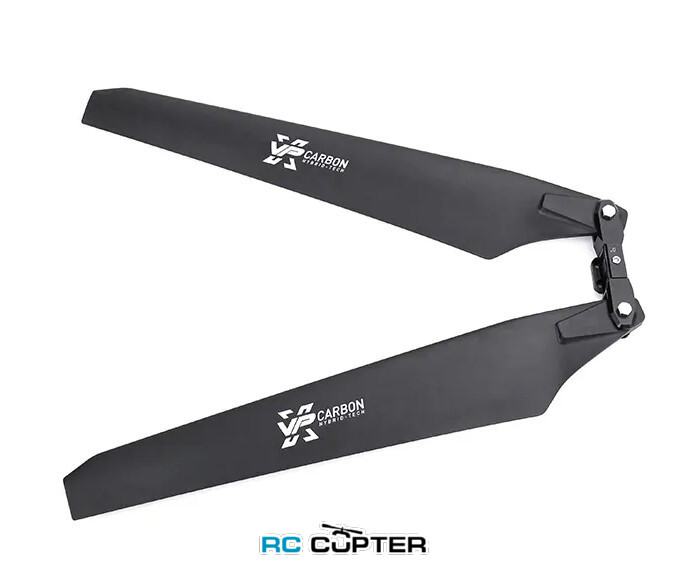

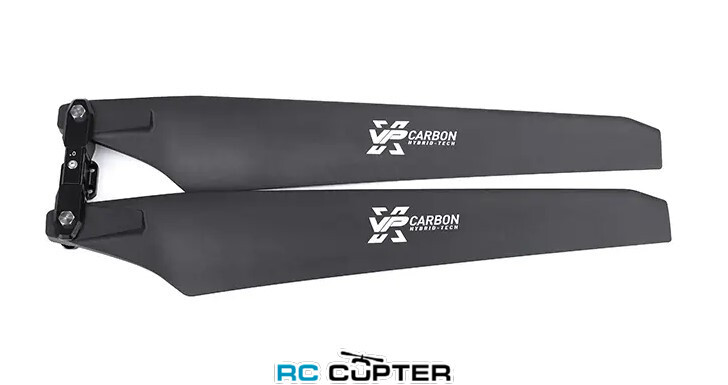

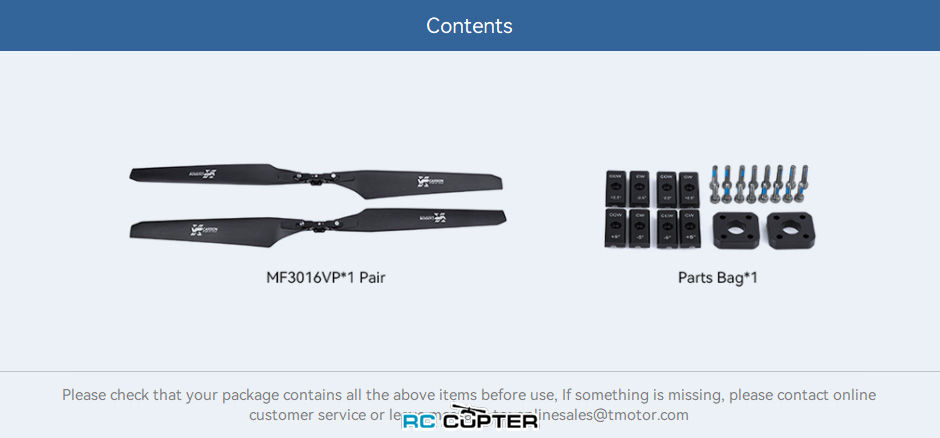

Комплектация:

Пропеллер полимерный складной MF 3016 VP T-Motor (пара) с изменяемым шагом - 1 комплект

3016 (11).jpg

Видео:

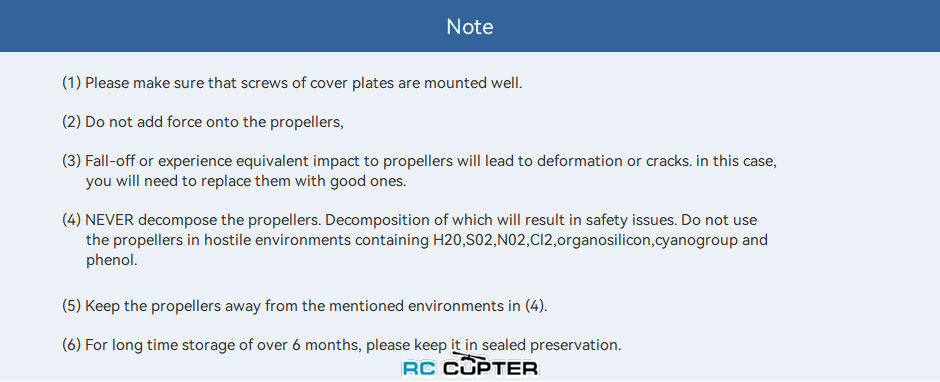

Замечания:

(1) Пожалуйста, убедитесь, что винты крышек хорошо закреплены.

(2)Не прикладывайте силу к пропеллерам,

(3)Падение или эквивалентное воздействие на пропеллеры приведет к деформации или трещинам. в этом случае их необходимо заменить на хорошие.

(4)НИКОГДА не разрушайте пропеллеры. Их разложение приведет к нарушению безопасности. Не используйте пропеллеры в агрессивных средах, содержащих H20, S02, N02, Cl2, кремнийорганические соединения, цианогруппы и фенол.

(5)Храните пропеллеры вдали от сред, указанных в пункте (4).

(6) Для длительного хранения более 6 месяцев, пожалуйста, храните его в герметичной консервации

Вес:	190 г
Длина:	30.4"
Линейка:	MF VP (polymer variable pitch folding)
Максимальная тяга:	20 кг
Материал:	полимер+карбон
Производитель:	T-Motor
Тип лопасти:	Складная с изменяемым шагом
Шаг:	10.9"
Тяга:	4-12 кг
