Пропеллер полимерный складной MF 2614 VP T-Motor (пара) с изменяемым шагом

Артикул: 36705

нет в наличии
под заказ, пишите

Описание
Характеристики
Отзывы (0)

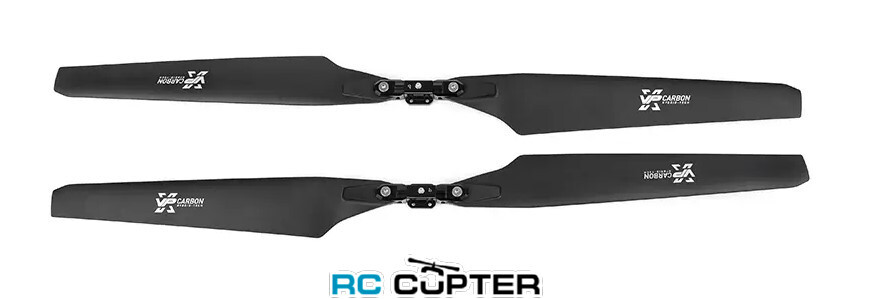

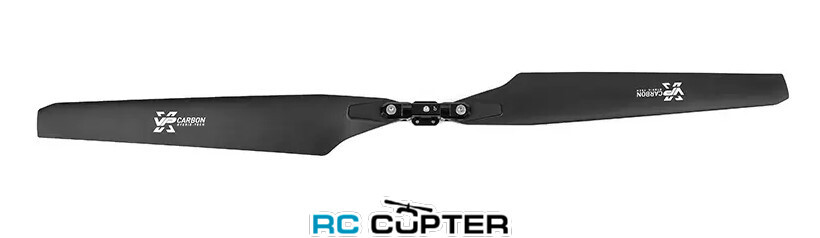

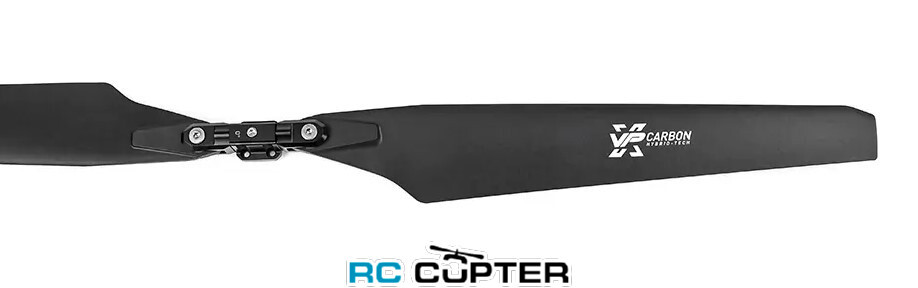

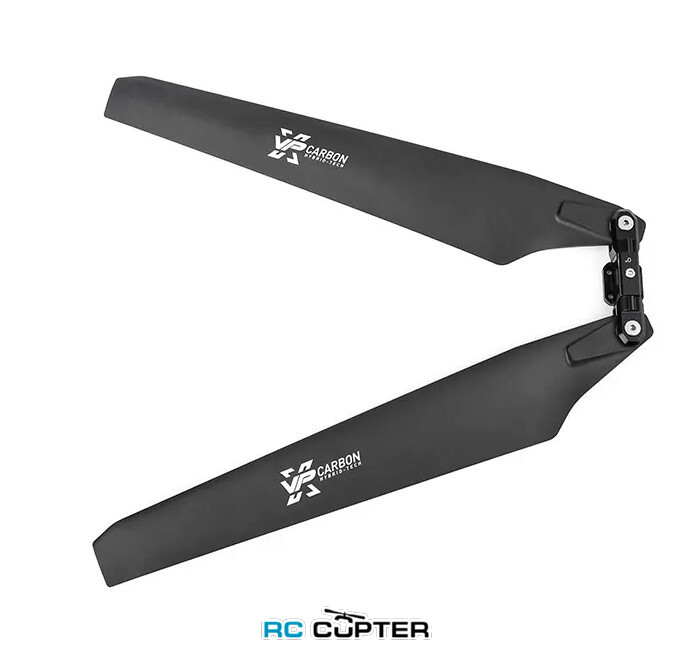

Полимерный складной пропеллер MF2614VP с изменяемым шагом (Manual Variable Pitch)

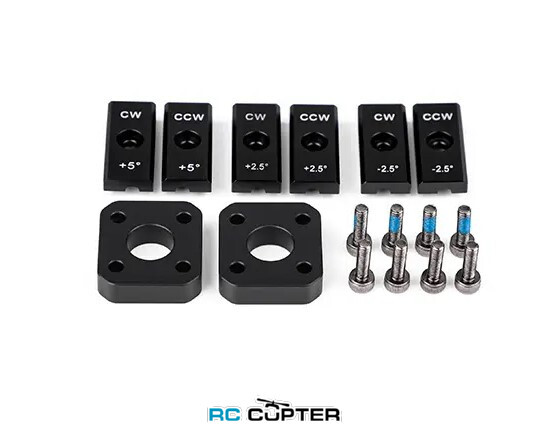

MF2614VP — это ультрасовременный полимерный складной пропеллер с ручной регулировкой шага размером 26.4*9.4 дюймов, разработанный компанией T-MOTOR для многороторных и вертикально-взлетающих дронов. По сравнению с обычными пропеллерами, MF2614VP разработан для работы в сложных и изменчивых условиях полета и с различными требованиями к мощности. Его конструкция позволяет вручную регулировать шаг пропеллера путем простой замены позиционирующего блока, что исключает необходимость в дополнительных инструментах. Эта функция повышает эффективность разработки профессиональных моделей в динамичных средах с множеством сценариев.

Его аэродинамическая конструкция повышает эффективность полета в условиях высокой скорости и большой высоты.
Конструкция кончиков крыльев с большим углом стреловидности и загнутыми вниз законцовками оптимизирует распределение вихревых потоков, снижая энергопотребление и вибрацию. Это делает его идеальным для профессиональных пользователей.
Обычно используемый диапазон тягового усилия составляет от 3 до 8 кг.

Максимальное усилие тяги при использовании с двигателем MN805S KV170/KV150 и ESC FLAME 180A 12S V2.0 составляет 18,5 кг при максимальном открытии дроссельной заслонки (с позиционирующим блоком 2.5°).

Методический подход

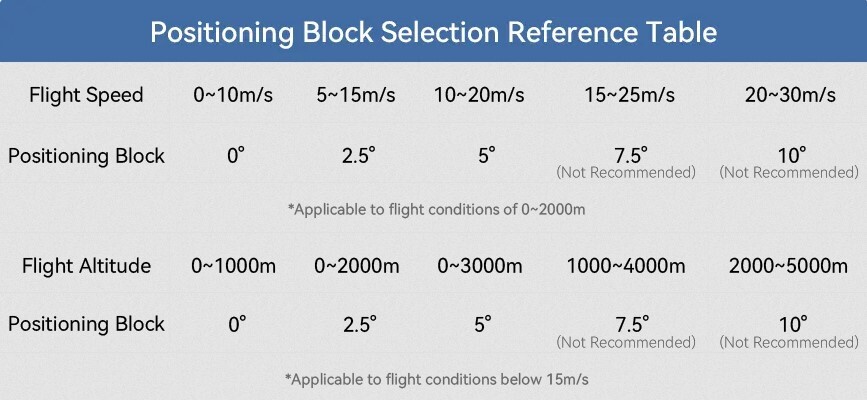

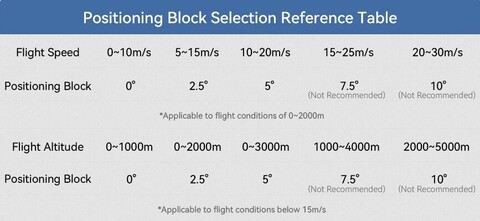

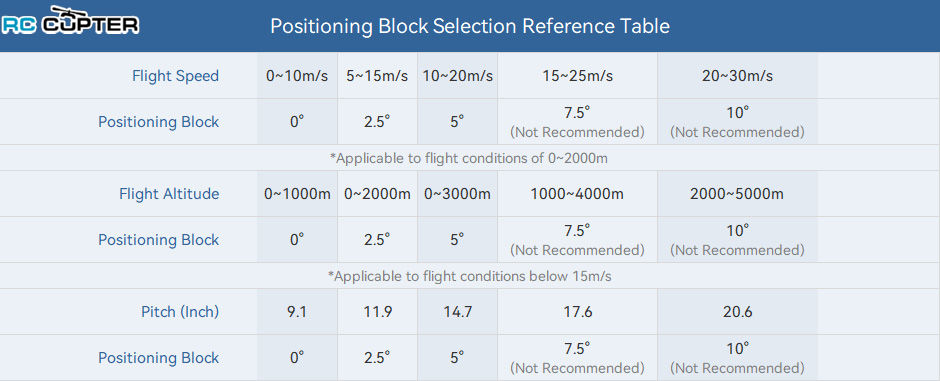

Используя расчетные таблицы, составленные на основе обширных экспериментальных данных, пользователи могут быстро найти необходимый угол наклона в зависимости от сценария эксплуатации и простых параметров.

(7,5°, 10° и другие позиционные блоки доступны по запросу для индивидуальной настройки.)

Сравнение производительности

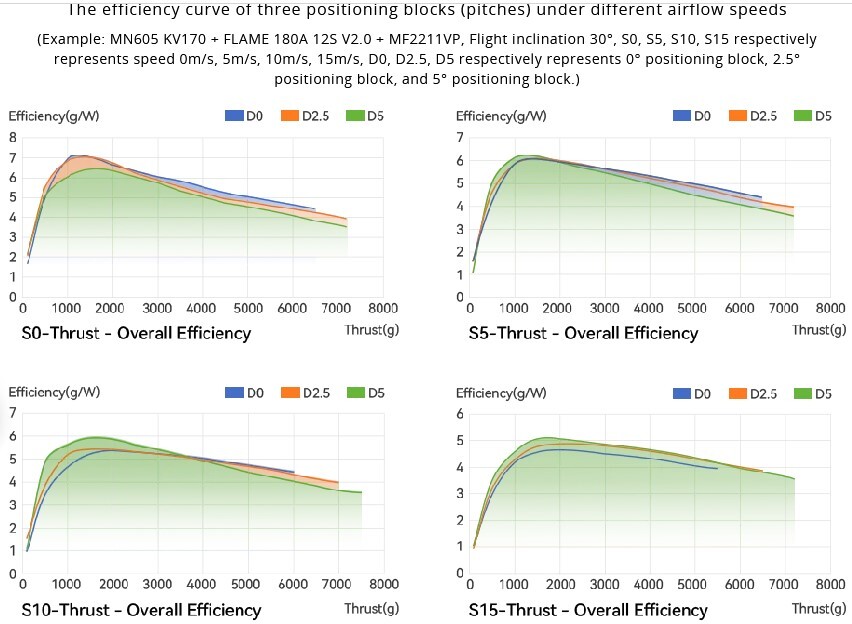

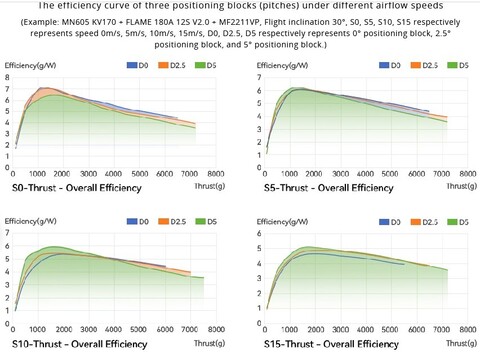

Кривая эффективности трех позиционирующих блоков (шагов) при разных скоростях воздушного потока

(Пример: MN605 KV170 + FLAME 180A 12S V2. 0 + MF2211VP, наклон полета 30°, S0, S5, S10, S15 соответственно обозначают скорость 0 м/с, 5 м/с, 10 м/с, 15 м/с, D0, D2.5, D5 соответственно обозначают позиционирующий блок 0°, позиционирующий блок 2,5° и позиционирующий блок 5°).

Вывод: с увеличением угла наклона блока позиционирования (шага) эффективность пропеллера повышается при более высоких скоростях воздушного потока.

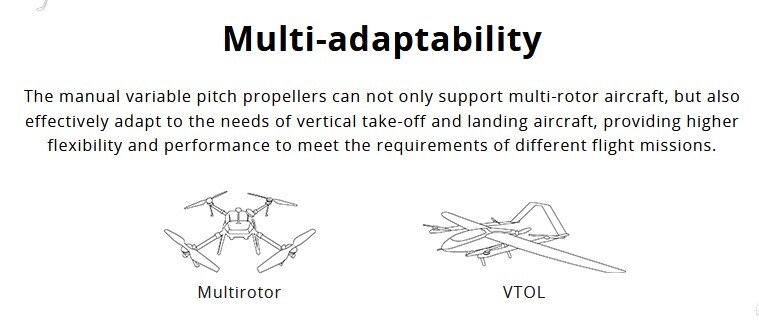

Многофункциональность

Пропеллеры с ручным регулированием шага могут не только поддерживать многороторные летательные аппараты, но и эффективно адаптироваться к потребностям самолетов с вертикальным взлетом и посадкой, обеспечивая более высокую гибкость и производительность для удовлетворения требований различных летных миссий.

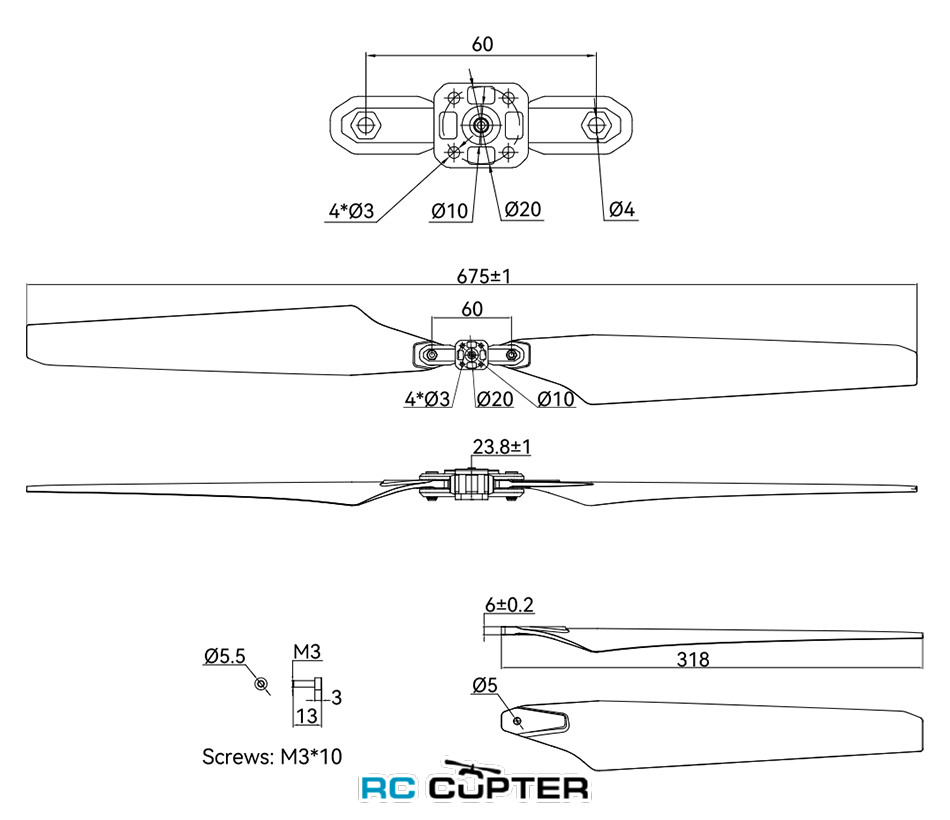

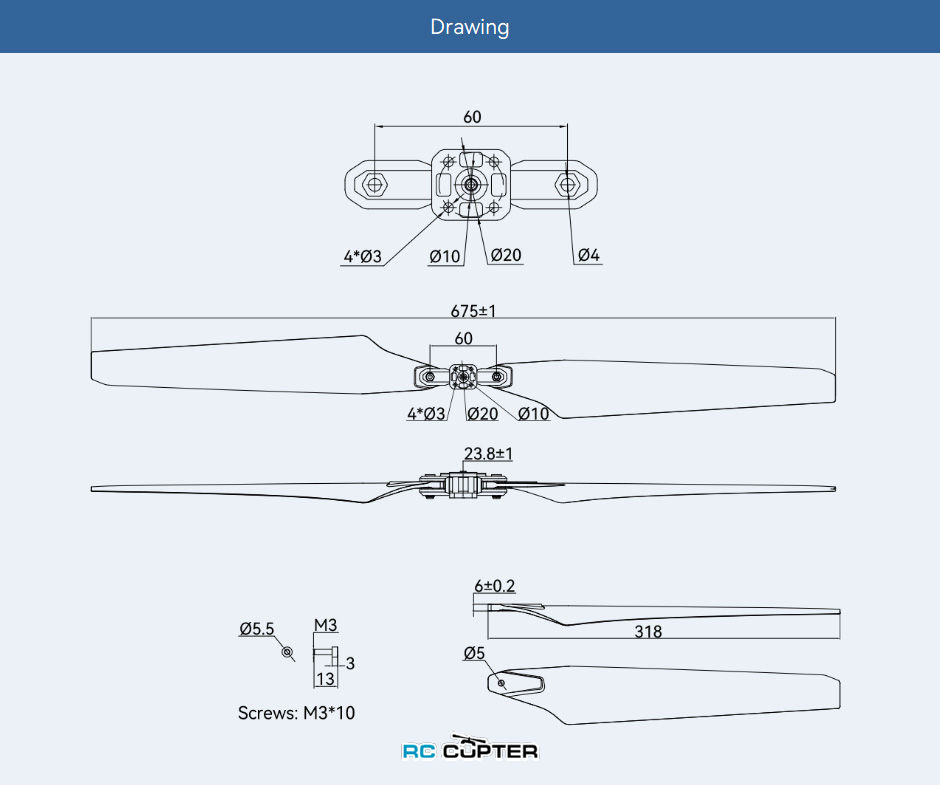

Четрёж:

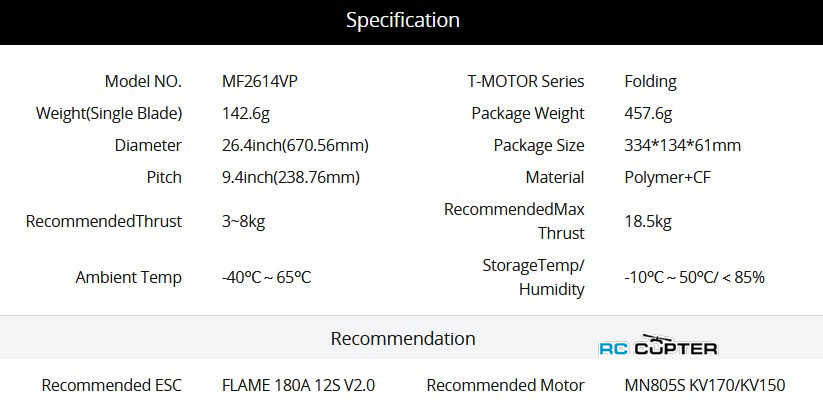

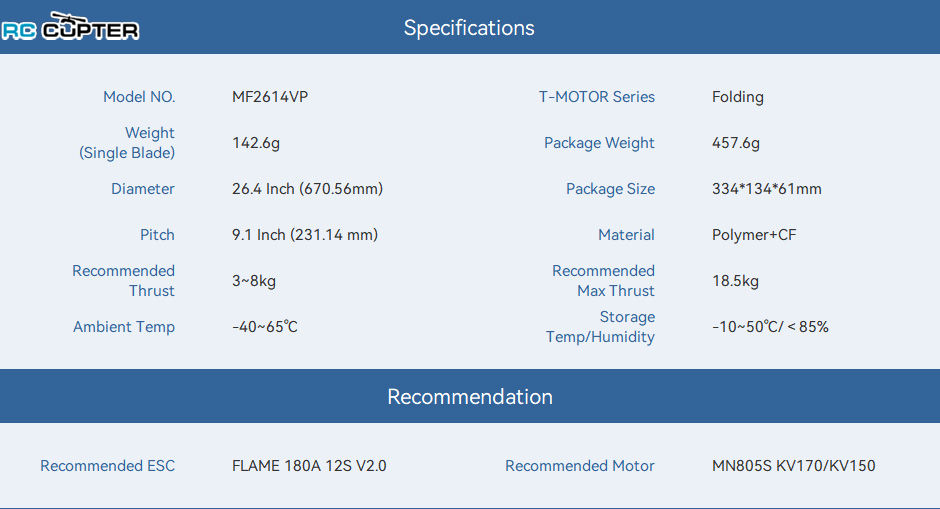

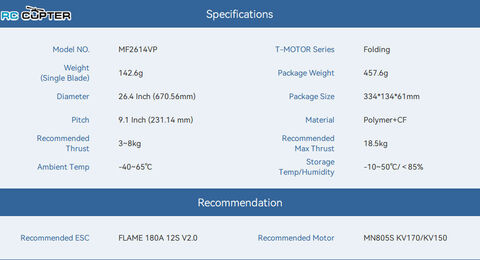

Технические характеристики

Модель №	MF2614VP	T-MOTOR серия	Складная
Вес (отдельное лезвие)	142.6g	Вес упаковки	457.6g
Диаметр	26.4	Размер упаковки	33413461mm
Шаг	9.4	Материал	Полимер + CF
Рекомендуемая тяга	3~9kg	Рекомендуемая тяга максимальная	18.5kg
Рабочая температура	-40℃～65℃	Температура/влажность хранения	-10℃～50℃/＜85%

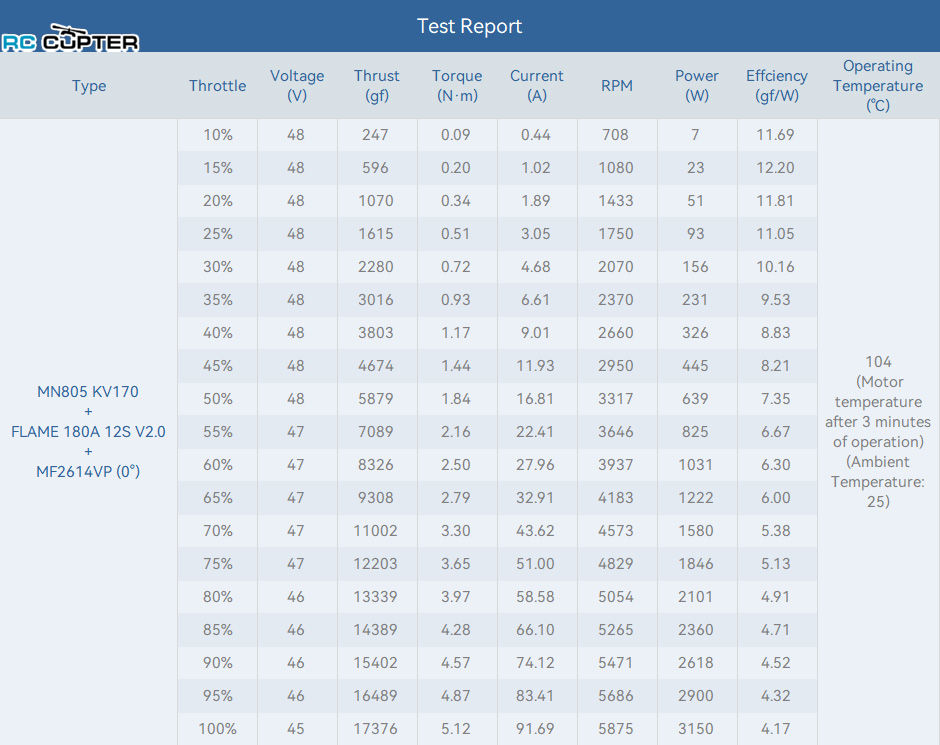

Тесты:

Type	Throttle	Voltage (V)	Thrust (g)	Torque (N*m)	Current (A)	RPM	Power (W)	Effciency (g / W)	Operating Temperature (℃)
MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (0°)	10%	48	247	0.09	0.44	708	7	11.69	104 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	596	0.20	1.02	1080	23	12.20
	20%	48	1070	0.34	1.89	1433	51	11.81
	25%	48	1615	0.51	3.05	1750	93	11.05
	30%	48	2280	0.72	4.68	2070	156	10.16
	35%	48	3016	0.93	6.61	2370	231	9.53
	40%	48	3803	1.17	9.01	2660	326	8.83
	45%	48	4674	1.44	11.93	2950	445	8.21
	50%	48	5879	1.84	16.81	3317	639	7.35
	55%	47	7089	2.16	22.41	3646	825	6.67
	60%	47	8326	2.50	27.96	3937	1031	6.30
	65%	47	9308	2.79	32.91	4183	1222	6.00
	70%	47	11002	3.30	43.62	4573	1580	5.38
	75%	47	12203	3.65	51.00	4829	1846	5.13
	80%	46	13339	3.97	58.58	5054	2101	4.91
	85%	46	14389	4.28	66.10	5265	2360	4.71
	90%	46	15402	4.57	74.12	5471	2618	4.52
	95%	46	16489	4.87	83.41	5686	2900	4.32
	100%	45	17376	5.12	91.69	5875	3150	4.17

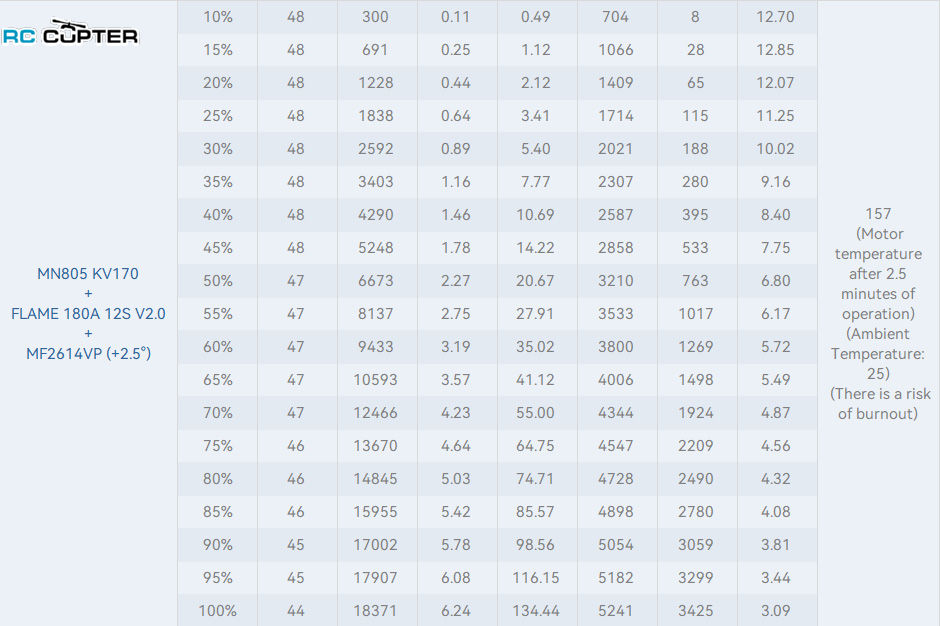

MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (+2.5°)	10%	48	300	0.11	0.49	704	8	12.70	157 (Motor temperature after 2.5 minutes of operation) (Ambient Temperature:25℃) (There is a risk of burnout)
	15%	48	691	0.25	1.12	1066	28	12.85
	20%	48	1228	0.44	2.12	1409	65	12.07
	25%	48	1838	0.64	3.41	1714	115	11.25
	30%	48	2592	0.89	5.40	2021	188	10.02
	35%	48	3403	1.16	7.77	2307	280	9.16
	40%	48	4290	1.46	10.69	2587	395	8.40
	45%	48	5248	1.78	14.22	2858	533	7.75
	50%	47	6673	2.27	20.67	3210	763	6.80
	55%	47	8137	2.75	27.91	3533	1017	6.17
	60%	47	9433	3.19	35.02	3800	1269	5.72
	65%	47	10593	3.57	41.12	4006	1498	5.49
	70%	47	12466	4.23	55.00	4344	1924	4.87
	75%	46	13670	4.64	64.75	4547	2209	4.56
	80%	46	14845	5.03	74.71	4728	2490	4.32
	85%	46	15955	5.42	85.57	4898	2780	4.08
	90%	45	17002	5.78	98.56	5054	3059	3.81
	95%	45	17907	6.08	116.15	5182	3299	3.44
	100%	44	18371	6.24	134.44	5241	3425	3.09

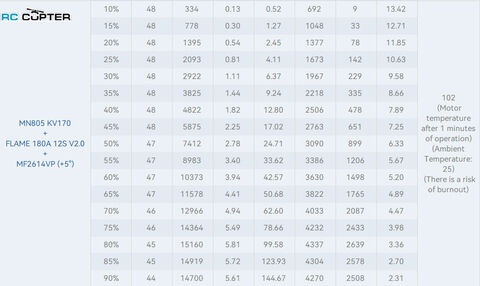

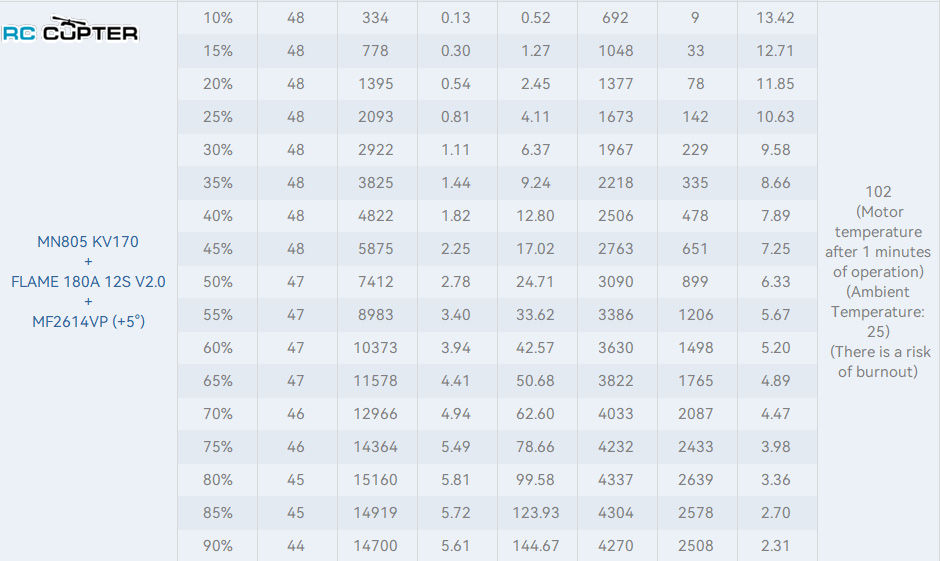

MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (+5°)	10%	48	334	0.13	0.52	692	9	13.42	102 (Motor temperature after 1 minutes of operation) (Ambient Temperature:25℃) (There is a risk of burnout)
	15%	48	778	0.30	1.27	1048	33	12.71
	20%	48	1395	0.54	2.45	1377	78	11.85
	25%	48	2093	0.81	4.11	1673	142	10.63
	30%	48	2922	1.11	6.37	1967	229	9.58
	35%	48	3825	1.44	9.24	2218	335	8.66
	40%	48	4822	1.82	12.80	2506	478	7.89
	45%	48	5875	2.25	17.02	2763	651	7.25
	50%	47	7412	2.78	24.71	3090	899	6.33
	55%	47	8983	3.40	33.62	3386	1206	5.67
	60%	47	10373	3.94	42.57	3630	1498	5.20
	65%	47	11578	4.41	50.68	3822	1765	4.89
	70%	46	12966	4.94	62.60	4033	2087	4.47
	75%	46	14364	5.49	78.66	4232	2433	3.98
	80%	45	15160	5.81	99.58	4337	2639	3.36
	85%	45	14919	5.72	123.93	4304	2578	2.70
	90%	44	14700	5.61	144.67	4270	2508	2.31

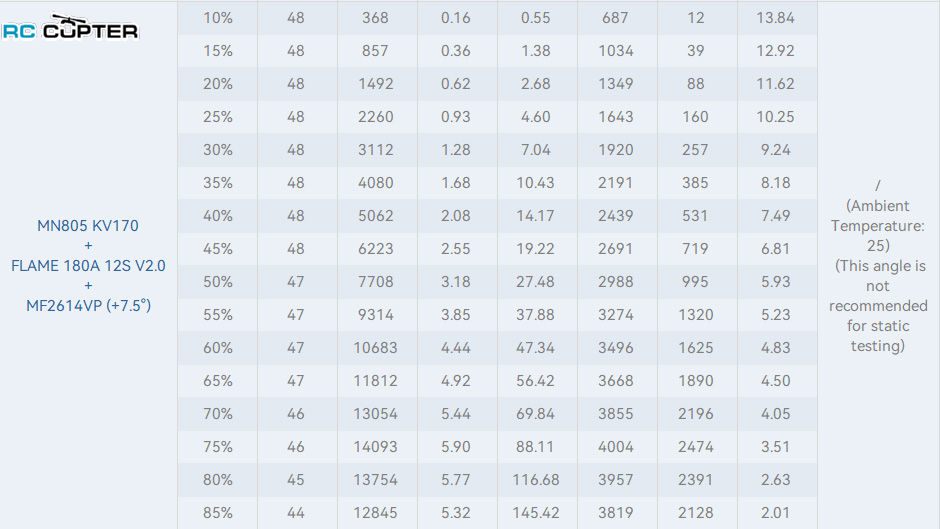

MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (+7.5°)	10%	48	368	0.16	0.55	687	12	13.84	/ (Ambient Temperature:25℃) (This angle is not recommended for static testing)
	15%	48	857	0.36	1.38	1034	39	12.92
	20%	48	1492	0.62	2.68	1349	88	11.62
	25%	48	2260	0.93	4.60	1643	160	10.25
	30%	48	3112	1.28	7.04	1920	257	9.24
	35%	48	4080	1.68	10.43	2191	385	8.18
	40%	48	5062	2.08	14.17	2439	531	7.49
	45%	48	6223	2.55	19.22	2691	719	6.81
	50%	47	7708	3.18	27.48	2988	995	5.93
	55%	47	9314	3.85	37.88	3274	1320	5.23
	60%	47	10683	4.44	47.34	3496	1625	4.83
	65%	47	11812	4.92	56.42	3668	1890	4.50
	70%	46	13054	5.44	69.84	3855	2196	4.05
	75%	46	14093	5.90	88.11	4004	2474	3.51
	80%	45	13754	5.77	116.68	3957	2391	2.63
	85%	44	12845	5.32	145.42	3819	2128	2.01

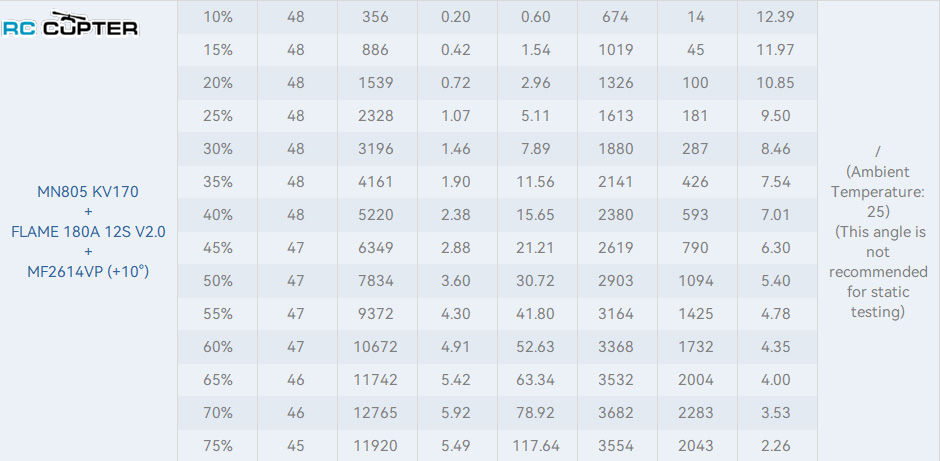

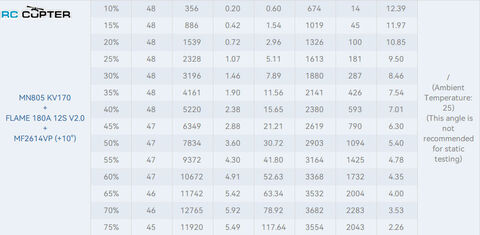

MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (+10°)	10%	48	356	0.20	0.60	674	14	12.39	/ (Ambient Temperature:25℃) (This angle is not recommended for static testing)
	15%	48	886	0.42	1.54	1019	45	11.97
	20%	48	1539	0.72	2.96	1326	100	10.85
	25%	48	2328	1.07	5.11	1613	181	9.50
	30%	48	3196	1.46	7.89	1880	287	8.46
	35%	48	4161	1.90	11.56	2141	426	7.54
	40%	48	5220	2.38	15.65	2380	593	7.01
	45%	47	6349	2.88	21.21	2619	790	6.30
	50%	47	7834	3.60	30.72	2903	1094	5.40
	55%	47	9372	4.30	41.80	3164	1425	4.78
	60%	47	10672	4.91	52.63	3368	1732	4.35
	65%	46	11742	5.42	63.34	3532	2004	4.00
	70%	46	12765	5.92	78.92	3682	2283	3.53
	75%	45	11920	5.49	117.64	3554	2043	2.26

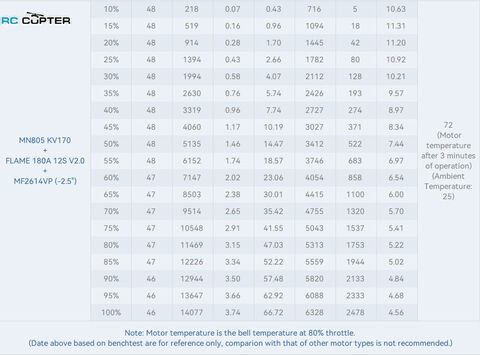

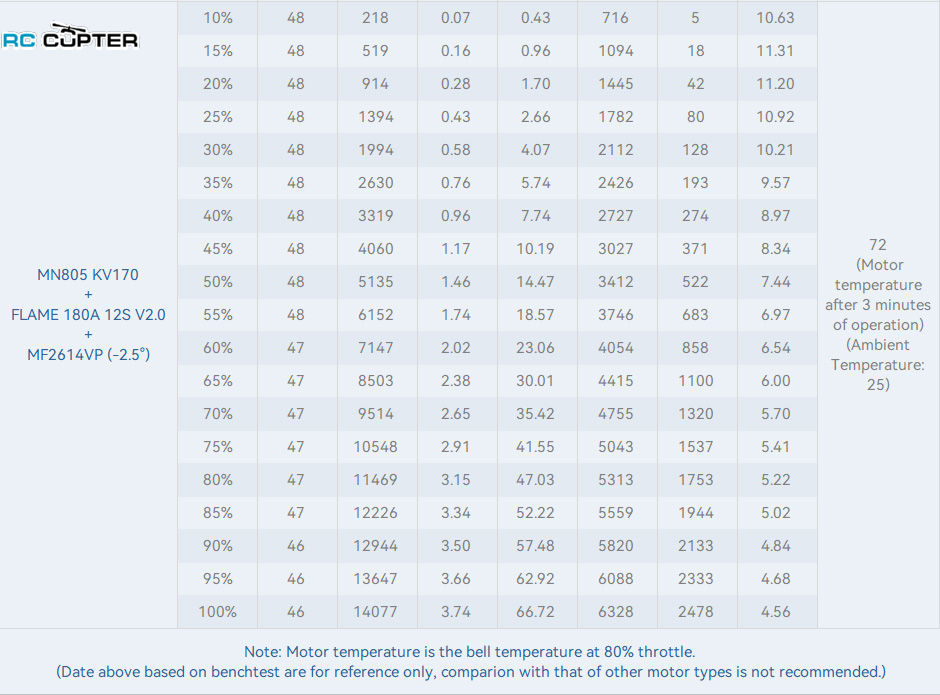

MN805 KV170 + FLAME 180A 12S V2.0 + MF2614VP (-2.5°)	10%	48	218	0.07	0.43	716	5	10.63	72 (Motor temperature after 3 minutes of operation) (Ambient Temperature:25℃)
	15%	48	519	0.16	0.96	1094	18	11.31
	20%	48	914	0.28	1.70	1445	42	11.20
	25%	48	1394	0.43	2.66	1782	80	10.92
	30%	48	1994	0.58	4.07	2112	128	10.21
	35%	48	2630	0.76	5.74	2426	193	9.57
	40%	48	3319	0.96	7.74	2727	274	8.97
	45%	48	4060	1.17	10.19	3027	371	8.34
	50%	48	5135	1.46	14.47	3412	522	7.44
	55%	48	6152	1.74	18.57	3746	683	6.97
	60%	47	7147	2.02	23.06	4054	858	6.54
	65%	47	8503	2.38	30.01	4415	1100	6.00
	70%	47	9514	2.65	35.42	4755	1320	5.70
	75%	47	10548	2.91	41.55	5043	1537	5.41
	80%	47	11469	3.15	47.03	5313	1753	5.22
	85%	47	12226	3.34	52.22	5559	1944	5.02
	90%	46	12944	3.50	57.48	5820	2133	4.84
	95%	46	13647	3.66	62.92	6088	2333	4.68
	100%	46	14077	3.74	66.72	6328	2478	4.56
Note:Motortemperatureisthebelltemperatureat80%throttle. (Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

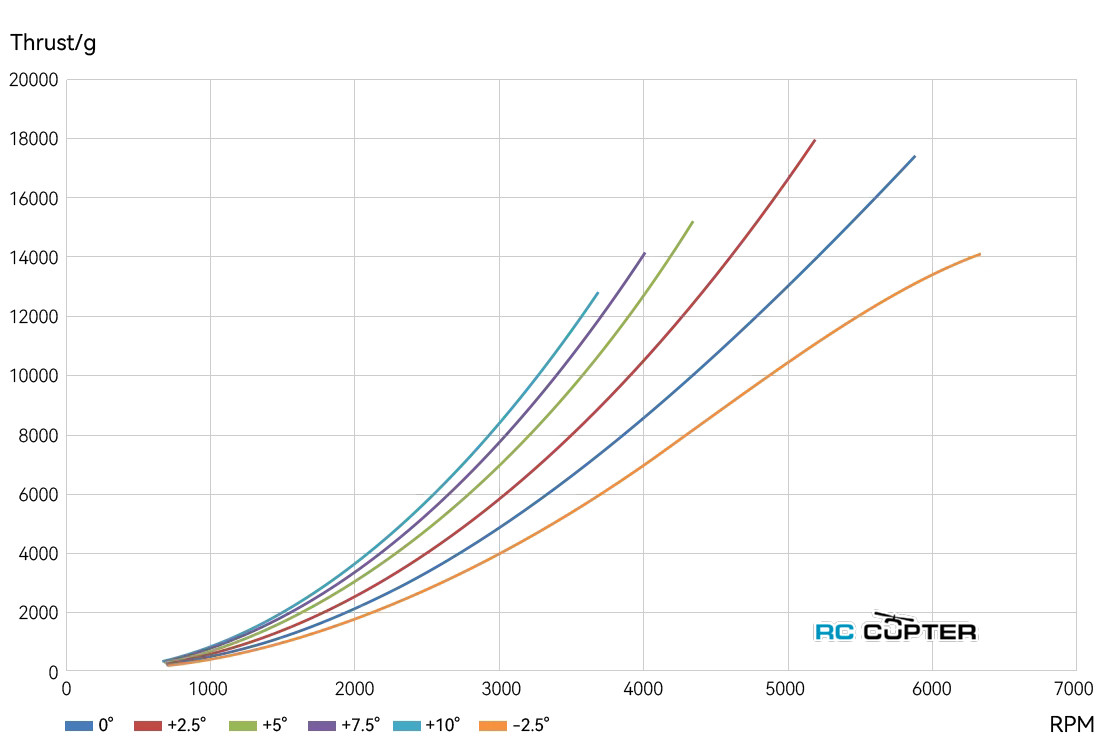

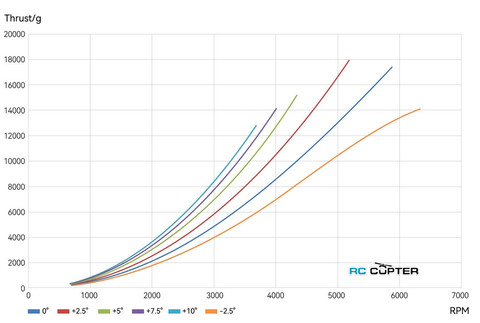

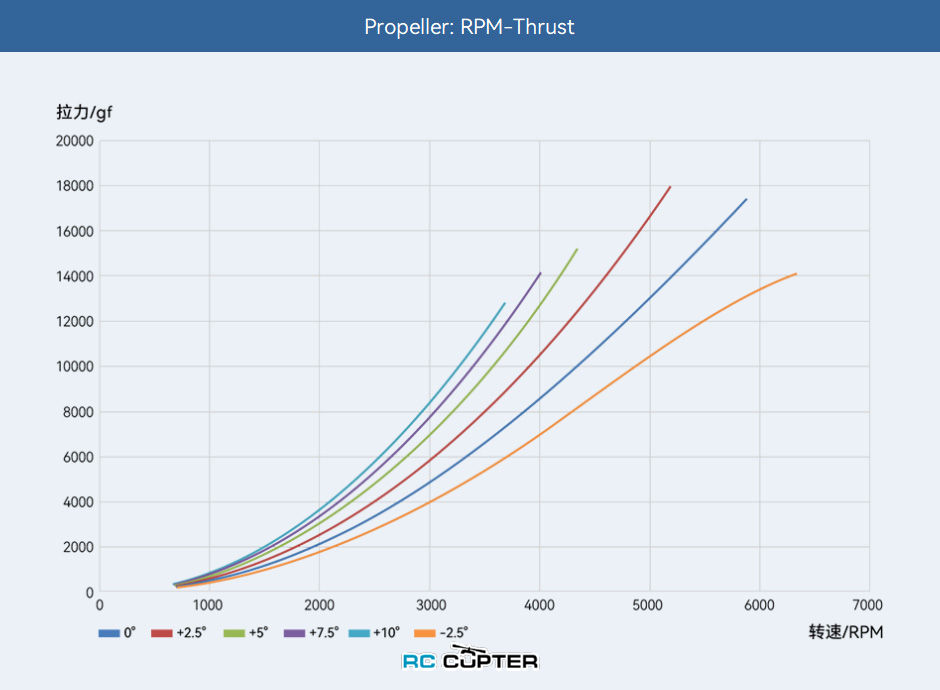

График:

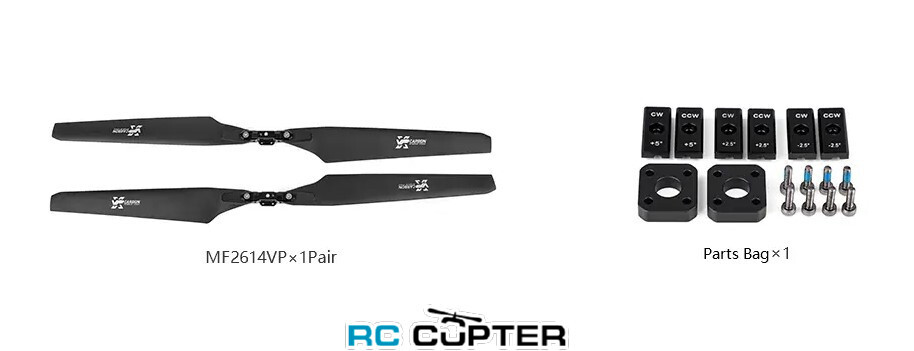

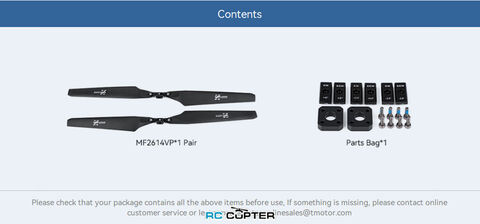

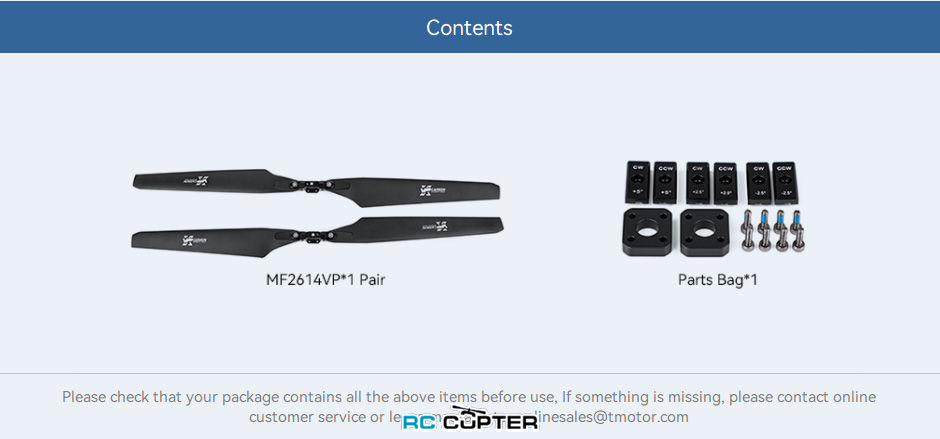

Комплектация:

Пропеллер полимерный складной MF 2614 VP T-Motor (пара) с изменяемым шагом - 1 комплект

Видео:

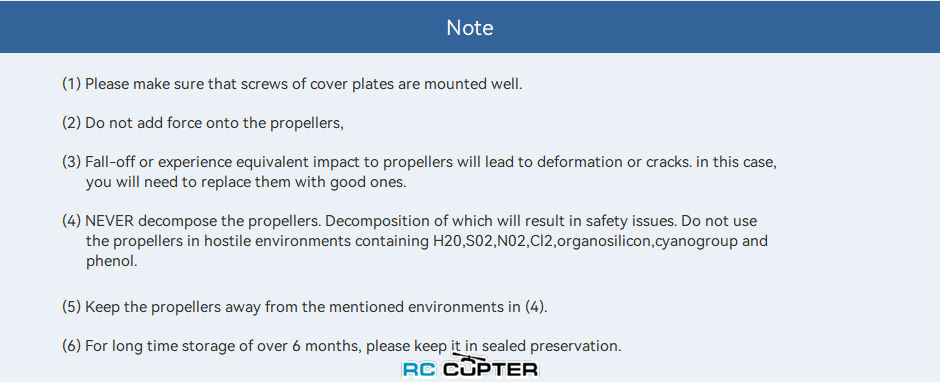

Замечания:

(1) Пожалуйста, убедитесь, что винты крышек хорошо закреплены.

(2)Не прикладывайте силу к пропеллерам,

(3)Падение или эквивалентное воздействие на пропеллеры приведет к деформации или трещинам. в этом случае их необходимо заменить на хорошие.

(4)НИКОГДА не разрушайте пропеллеры. Их разложение приведет к нарушению безопасности. Не используйте пропеллеры в агрессивных средах, содержащих H20, S02, N02, Cl2, кремнийорганические соединения, цианогруппы и фенол.

(5)Храните пропеллеры вдали от сред, указанных в пункте (4).

(6) Для длительного хранения более 6 месяцев, пожалуйста, храните его в герметичной консервации

Вес:	142.6 г
Длина:	26.4"
Линейка:	MF VP (polymer variable pitch folding)
Максимальная тяга:	18.5 кг
Материал:	полимер+карбон
Производитель:	T-Motor
Тип лопасти:	Складная с изменяемым шагом
Шаг:	9.4"
Тяга:	3-9 кг
