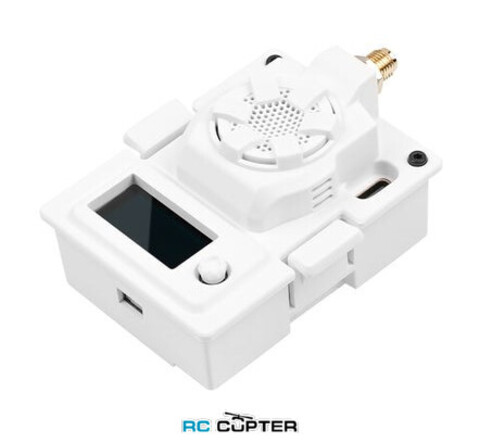

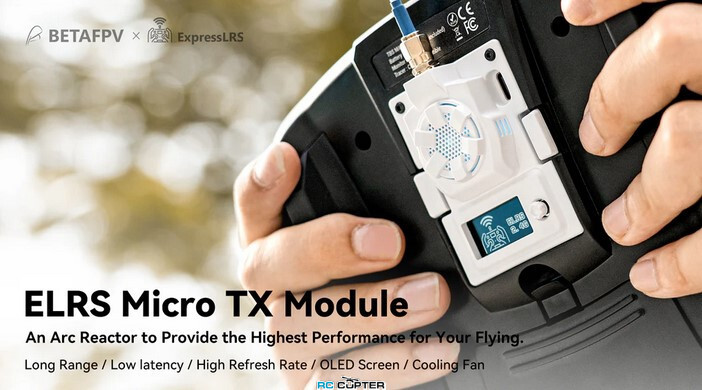

Передатчик BetaFPV ELRS Micro TX Module 500 mW 2.4 GHz

Модуль BETAFPV Micro RF TX основан на проекте ExpressLRS - RC-канале с открытым исходным кодом для RC-приложений. ExpressLRS нацелен на достижение наилучших характеристик канала связи по скорости, задержке и дальности. Благодаря этому ExpressLRS является одним из самых быстрых RC-каналов, обеспечивая при этом высокую дальность связи.

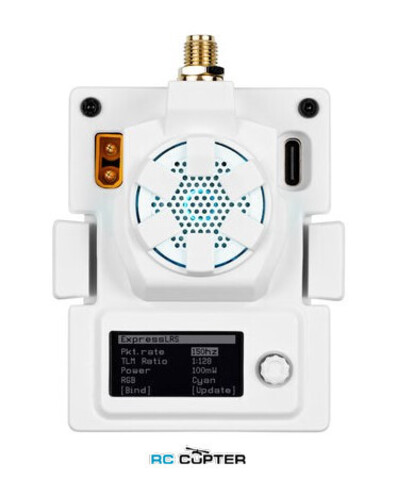

Корпус модуля ELRS Micro TX и вентилятор уже в продаже!  Обновленный корпус модуля с корпусом 6,5*13,5 мм для USB-портов совместим с большинством кабелей USB Type-C. Кроме того, в новом модульном корпусе есть два цвета. Вы можете легко сделать свой собственный модуль.

• Артикул: ELRS Micro TX Module
• Входное напряжение: 5-12 В
• Порт XT30: 5-12 В, рекомендуется 2S (8.4 В) аккумулятор, НЕ поддерживает 3S (12.6 В) или выше
• Порт USB: Type-C

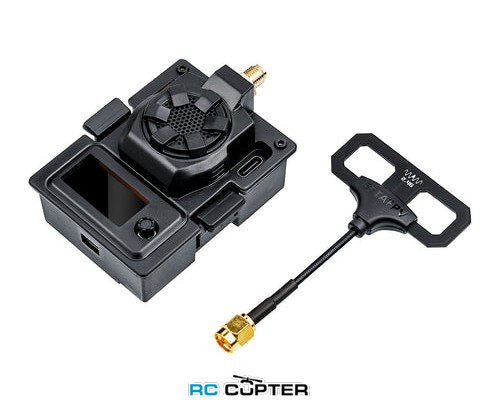

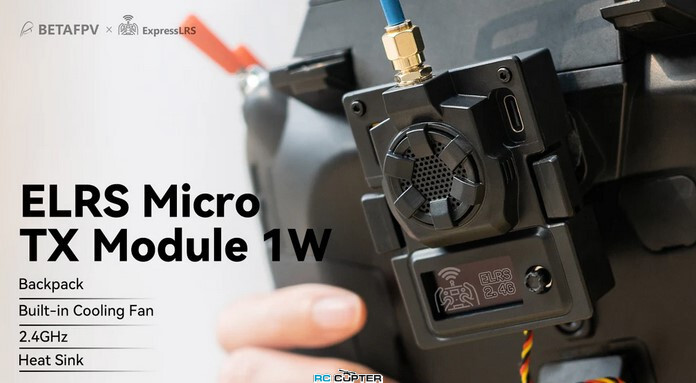

ELRS 2.4 ГГц 1 Вт Версия

Уже выпущена черная версия с максимальной выходной мощностью 1 Вт. Поддержка всех размеров кнопок 5D на основе прошивки BETAFPV ELRS V2.0.0. Добавлена новая функция  backpack, позволяющая осуществлять беспроводную связь между ExpressLRS и другими устройствами, связанными с FPV, для управления и контроля или для запроса конфигурации.

Примечание: Пожалуйста, убедитесь, что VRX также поддерживает функцию backpack при использовании модуля VRX-backpack function. Функция backpack будет добавлена в версию 500mW в будущем.

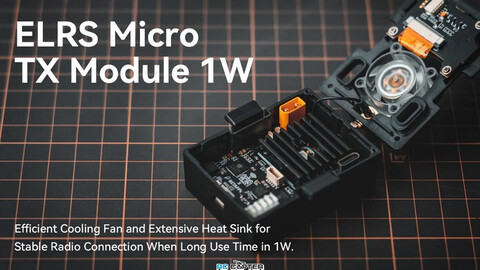

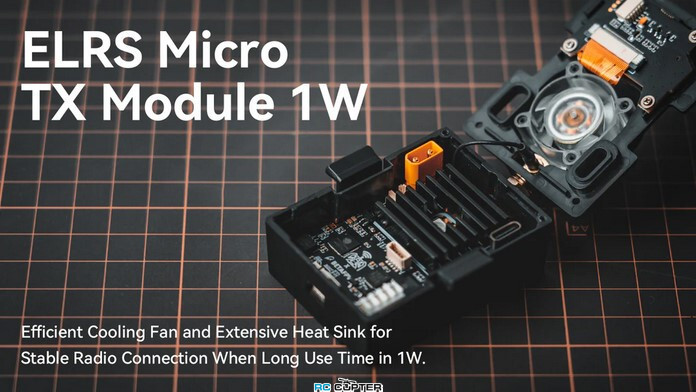

По сравнению с 500 мВт версиями, здесь не только встроен охлаждающий вентилятор, но и теплоотвод, что повышает эффективность охлаждения. Поэтому этот модуль может нормально работать при ежедневном использовании и не беспокоиться о температуре.

Примечание: О температурном тесте читайте в статье ELRS Micro Module Temperature.

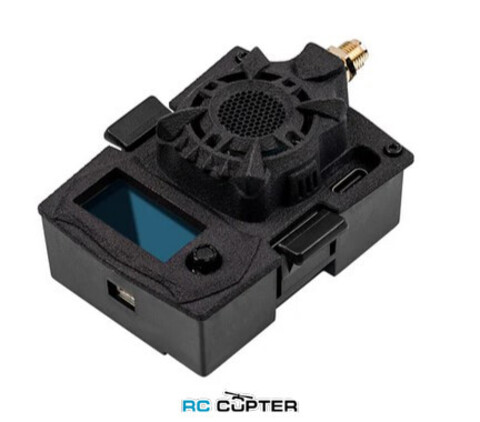

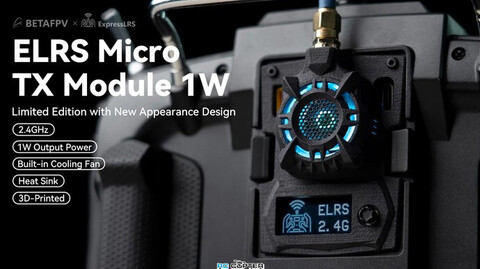

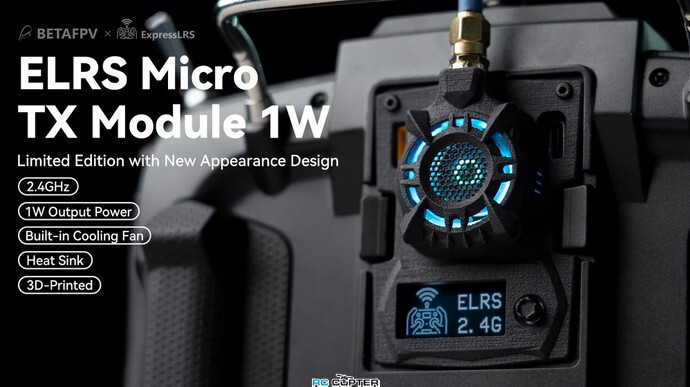

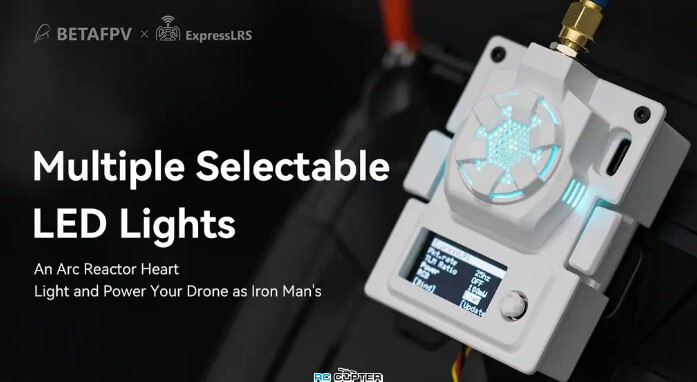

Лимитированная серия 1 Вт

Помимо классического корпуса для модуля micro TX, будет выпущена ограниченная серия. Оба варианта - классический и лимитированный - имеют одинаковые функции. 3D-печатный корпус с новым внешним дизайном делает модуль очень интересным, когда мигает светодиодный индикатор. Ограниченный выпуск, успейте купить!

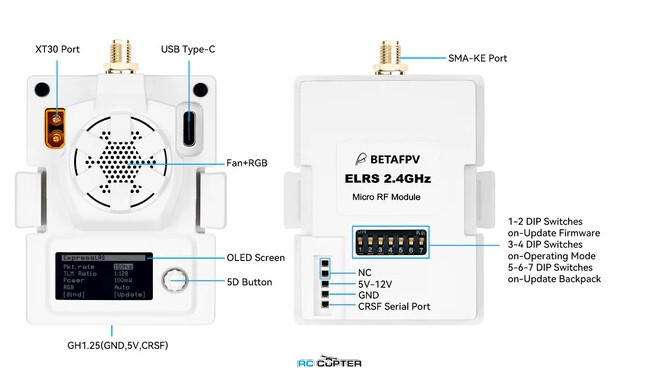

Схема

Модуль BETAFPV Micro RF TX совместим с радиопередатчиками, имеющими отсек для микромодуля (он же отсек для модуля JR/SLIM, например, Frsky Taranis X9D, TBS Mambo). Ниже приведена схема для модуля версии 500 мВт.

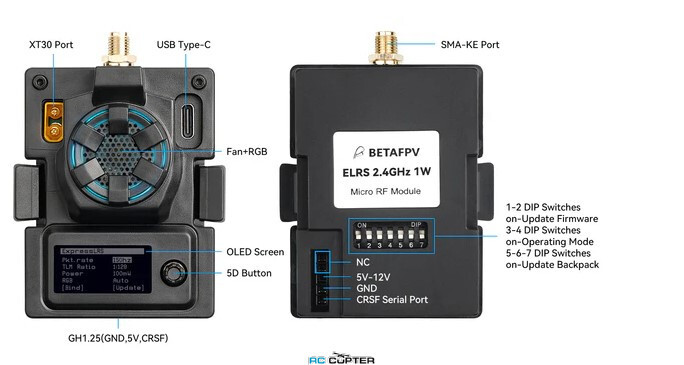

Ниже приведена схема для версии ELRS 2.4G мощностью 1 Вт. DIP-переключатели будут добавлены в 500 мВт версии в будущем.

Примечание: Пожалуйста, соберите антенну перед включением питания. В противном случае микросхема PA в модуле Micro TX будет повреждена.

Примечание: Пожалуйста, НЕ используйте аккумулятор 3S и выше для питания модуля TX через порт XT30. В противном случае микросхема блока питания в модуле TX будет повреждена.

Примечание: Пожалуйста, не включайте все DIP-переключатели одновременно. Вы можете обратиться к таблице, чтобы узнать о включении/выключении DIP-переключателей в зависимости от их использования.

О встроенном ПО

Официальный проект ExpressLRS на Github на данный момент НЕ поддерживает функцию OLED. Команда BETAFPV будет работать с командой ELRS и сделает так, чтобы официальный репозиторий поддерживал OLED и функцию кнопок как можно скорее.

Опубликована прошивка BETAFPV Micro TX Module ELRS V2.0.0. Прошивка не включает в себя фразу привязки. Поэтому, пожалуйста, убедитесь, что приемник работает на официально выпущенном протоколе V2.0.0 и без набора Binding Phrase.

• Поддержка 5D кнопок и OLED меню с официальным релизом ELRS 2.0.0.
• Цвет светодиода меняется автоматически в зависимости от состояния системы.
• Другие новые и разнообразные функции полностью синхронизированы с официальным релизом ELRS 2.0.0.
• При входе на страницу OLED меню при длительном нажатии, соединение между модулем RF TX и приемником работает нормально. Пожалуйста, не изменяйте Pkt Rate, в противном случае необходимо повторно включить питание приемника.

https://github.com/BETAFPV/ExpressLRS

User manual of How to Flash Firmware of ELRS RX/TX.

Примечание: Сейчас версия прошивки, выпускаемой нашей компанией, - ELRS 3.3.0. Click to download the firmware of the ELRS Micro TX Module(V3.3.0 Version).

Сейчас вы можете использовать официальную прошивку ELRS V2.0-RC2, но при этом теряется функция OLED и джойстика. Мы будем работать с командой разработчиков ELRS и сделаем так, чтобы официальная прошивка ELRS поддерживала все функции модуля Micro TX. На данный момент OLED будет поддерживаться в официальной прошивке V2.1.

https://github.com/ExpressLRS/ExpressLRS

Как установить привязку к модулю Micro TX, если официальный мейнстрим ELRS еще не поддерживает OLED?

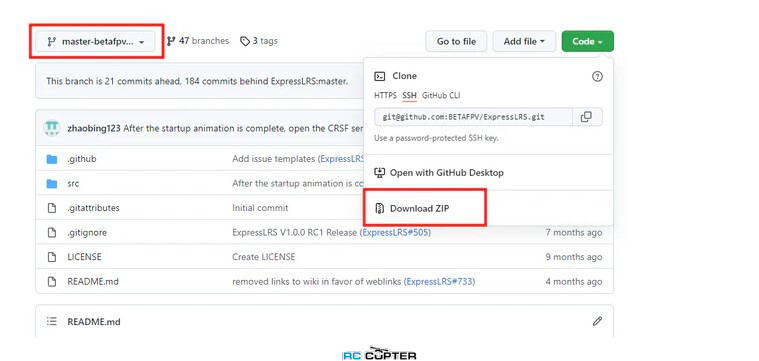

Сначала загрузите исходный код ветки master-betafpv-oled-menu в локальную сеть из Github.

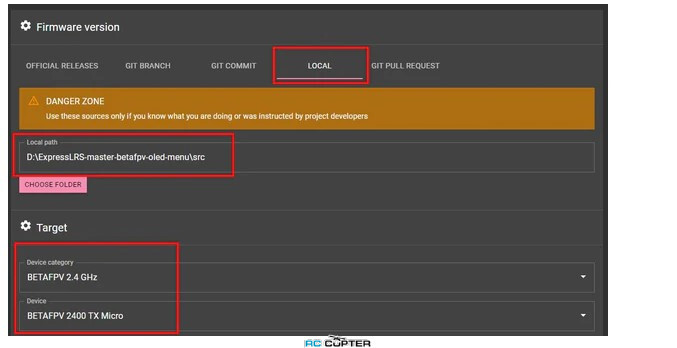

Во-вторых, откройте программу ExpressLRS Configurator и загрузите исходный код в формате upzip из локальной сети. Выберите целевое устройство «BETAFPV 900/2400 TX Micro». Теперь вы можете настроить свою собственную фразу привязки и другие параметры, как обычно.

В-третьих, build & flash.

Узнайте больше об ExpressLRS

ExpressLRS - это RC-связь с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на Github

ExpressLRS основан на аппаратном обеспечении Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности канала связи как по скорости, так и по задержке и дальности. На частоте 900 МГц поддерживается максимальная скорость передачи пакетов 200 Гц. На частоте 2,4 ГГц при использовании специальной сборки OpenTX поддерживается частота 500 Гц. Это делает ExpressLRS одним из самых быстрых RC-каналов, обеспечивая при этом высокую дальность связи.

Все больше производителей начинают поддерживать радиопротокол ExpressLRS в различных компонентах, таких как радиопередатчик с ELRS на борту, дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет серию компонентов ExpressLRS.

Backpack Function

Некоторые модули ExpressLRS TX включают в себя дополнительный чип ESP8285, который позволяет нам общаться по беспроводной связи с другими устройствами с поддержкой ESP8285, используя протокол под названием espnow. Мы называем этот чип «TX-Backpack». Цель TX-Backpack - обеспечить беспроводную связь между ExpressLRS и другими устройствами, связанными с FPV, для управления и контроля, а также для запроса конфигурации.

https://github.com/ExpressLRS/Backpack/wiki

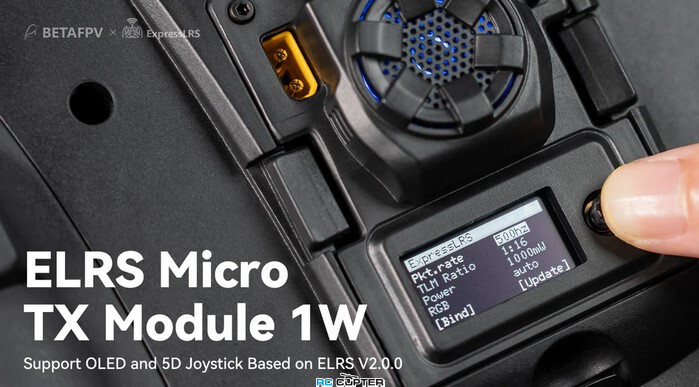

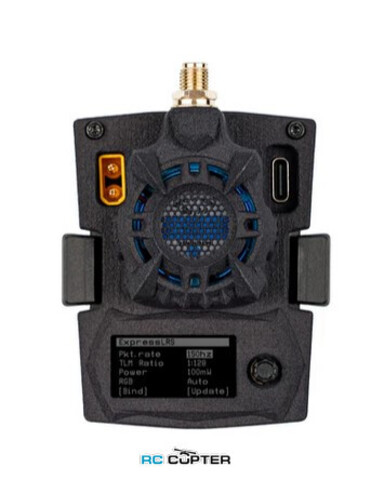

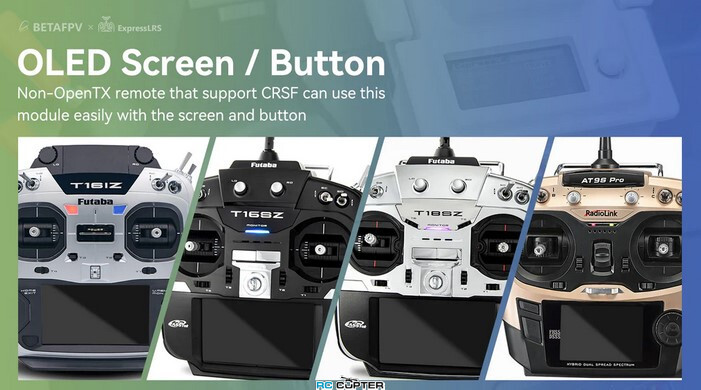

Кнопка и OLED

Модуль ELRS TX может быть настроен с помощью LUA-скрипта OpenTX. Благодаря OLED и кнопке, радиоконтроллеры без OpenTX, поддерживающие CRSF, могут легко использовать этот модуль ELRS Micro. Следующие радиоконтроллеры без OpenTX хорошо работают с этим TX-модулем. Futaba T16IZ, T16SZ и T18SZ (с обновлением до 3.9e), Wsky ET16, Radiolink AT9S Pro.

Примечание: Все размеры кнопок 5D доступны в прошивке BETAFPV ELRS V2.0.0. Пожалуйста, обновите прошивку для получения новой поддержки.

Ниже приведены основные операции с кнопкой и OLED для прошивки V1.0.0.

Длинное нажатие:

На странице экрана блокировки длительным нажатием можно разблокировать экран и перейти на страницу меню.

На странице меню долго нажимайте, чтобы изменить значение этой строки.

Короткое нажатие:

На странице экрана блокировки короткое нажатие недопустимо.

На странице меню для перехода к следующей строке нажмите короткую кнопку.

Примечание: Когда модуль RF TX входит на страницу меню, связь между модулем RF TX и приемником будет потеряна, связь восстановится после выхода из страницы меню автоматически; необходимо повторно включить приемник, если вы изменили Pkt Rate.

Примечание: Когда модуль RF TX переходит в состояние WIFI Upgrade, кнопка становится недействительной. Пожалуйста, повторно включите питание модуля RF TX после обновления прошивки через WIFI.

Ниже приведены основные операции с кнопками и OLED для прошивки BETAFPV ELRS V2.0.0.

Длинное нажатие: Разблокировка и вход на страницу меню, или применение текущих настроек на странице меню.
Вверх/вниз: переход к последней/следующей строке.
Влево/Вправо: Изменение значения в данной строке.
Короткое нажатие: Включить статус привязки или статус обновления WiFi.

Примечание: При изменении Pkt Rate необходимо повторно включить питание приемника.

Примечание: Когда модуль RF TX переходит в состояние WIFI Upgrade, кнопка становится недействительной. Пожалуйста, повторно подайте питание на модуль RF TX после обновления прошивки через WIFI.

Базовая конфигурация

ExpressLRS использует последовательный протокол Crossfire (он же протокол CRSF) для связи между радиопередатчиком и модулем TX. Поэтому убедитесь, что ваш радиопередатчик поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить протокол CRSF и сценарий LUA. Чтобы настроить его, в системе OpenTX войдите в настройки модели и на вкладке «MODEL SETUP» отключите «Internal RF». Затем включите «External RF» и выберите протокол «CRSF».

ExpressLRS использует LUA-скрипт OpenTX для управления TX-модулем, например, для привязки или настройки. С помощью LUA-скрипта пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, ознакомьтесь с Support Page.

• Сохраните файлы сценариев ELRS.lua/ELRSV2.lua на SD-карте радиопередатчика в папке Scripts/Tools;

• Длительным нажатием кнопки «SYS» (для RadioMaster T16 или аналогичных радиостанций) или кнопки «Menu» (для Frsky Taranis X9D или аналогичных радиостанций) откройте меню Tools, где вы найдете скрипт ELRS/ELRSV2.lua, готовый к запуску всего одним щелчком мыши;

• На изображении ниже показан успешный запуск LUA-скрипта;

  Скрипт ELRS.lua

ELRSV2.lua скрипт

Bind и выходная мощность

Модуль Micro RF TX поставляется с официально выпущенным протоколом V1.1.0 или V2.0.0 и не включает в себя фразу привязки. Поэтому, пожалуйста, убедитесь, что приемник работает на официальном основном протоколе V1.0.0~V1.1.0 или V2.0.0. И нет установленной фразы привязки. Модуль Micro RF TX может ввести статус привязки через скрипт ELRS.lua или ELRSV2.lua, как описано в главе «LUA Script». Кроме того, используя кнопку и OLED, переместитесь в позицию BIND и долго нажимайте на кнопку. Коротко нажмите кнопку, если это V2.0.0. После этого радиочастотный модуль перейдет в состояние привязки.

Скрипт ELRS.lua

Примечание: Светодиод НЕ будет мигать при входе в состояние привязки. Модуль выйдет из состояния привязки через 5 секунд автоматически. Короткое и последовательное нажатие 3 раза для привязки.

ELRSV2.lua script

Примечание: Светодиод НЕ будет мигать при входе в состояние привязки. Модуль выйдет из состояния привязки через 5 секунд автоматически.

Примечание: Если вы перепрошили прошивку модуля RF TX с собственной фразой привязки, убедитесь, что приемник имеет такую же фразу привязки. В этой ситуации модуль RF TX и приемник будут связываться автоматически.

Модуль Micro RF TX может переключать выходную мощность с помощью скрипта ELRS.lua или ELRSV2.lua, как описано в главе «Скрипт LUA». Кроме того, используя кнопку и OLED, перейдите в положение Output. Переключите выходную мощность долгим нажатием на кнопку (скрипт ELRS.lua). Нажатием кнопки влево или вправо (скрипт ELRSV2.lua).

Скрипт ELRS.lua

Примечание: RGB LED не будет меняться в зависимости от выходной мощности. Когда выходная мощность составляет 250 мВт или выше, вентилятор будет вращаться автоматически. Модуль Micro RF TX НЕ поддерживает выходную мощность 1 Вт или 2 Вт. При переключении на это значение система автоматически перейдет на 500 мВт.

ELRSV2.lua script

Примечание: RGB LED не будет меняться в зависимости от выходной мощности. Когда выходная мощность достигает порогового значения (по умолчанию 250 мВт) или выше, вентилятор будет вращаться автоматически.

Чао задаваемые вопросы

• BETAFPV ELRS Micro TX скачать руководство пользователя модуля.
• Download the latest firmware for Micro TX Module 500mW and 1W versions.

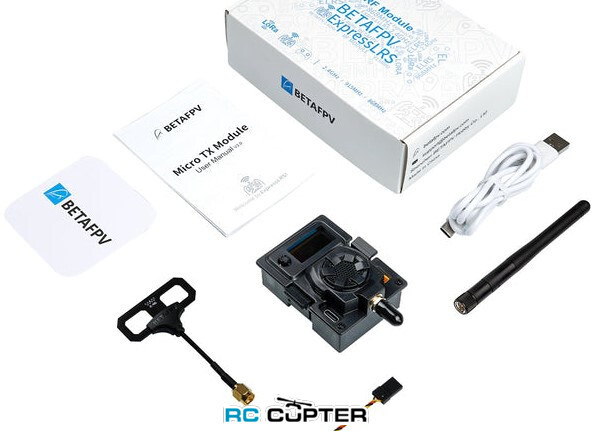

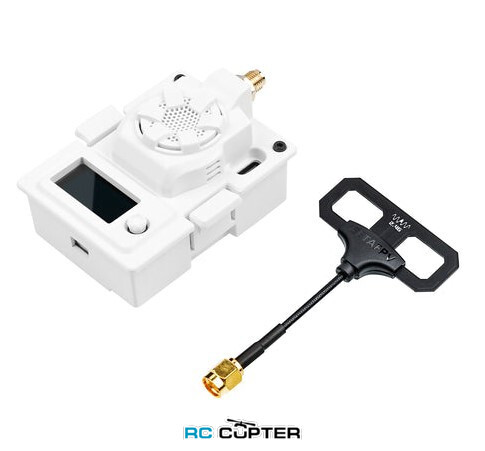

Package

• 1 * BETAFPV ELRS Micro TX module
• 1 * BETAFPV Moxon antenna (2.4G, 915MHz or 868MHz)
• 1 * Monopole antenna
• 1 * Micro TX module user manual
• 1 * Spare USB data cable (Type-A to Type-C)

Примечание: ELRS Micro TX Module 915MHz или 868MHz версия не включает антенну Monopole. Антенна Moxon черного или белого цвета будет поставляться в произвольном порядке.
