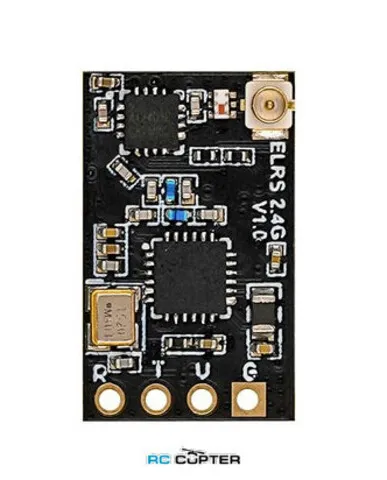

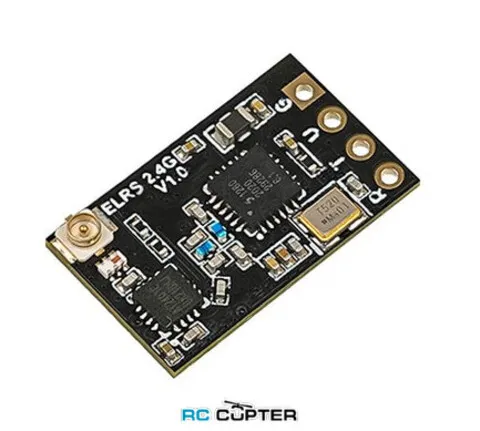

Приёмник BetaFPV ELRS Nano Receiver 2.4 GHz

Приемник BETAFPV Nano основан на проекте ExpressLRS - RC-линии с открытым исходным кодом для RC-приложений. ExpressLRS нацелен на достижение наилучших характеристик канала связи по скорости, задержке и дальности. Благодаря этому ExpressLRS является одним из самых быстрых RC-каналов, обеспечивая при этом высокую дальность связи.

Рекомендуем ExpressLRS Recovery Dongle для разблокировки ресивера.

Спецификация

• Вес: 0,7 г (только приемник)
• Размер: 12мм*19мм
• Мощность телеметрии: 20 дБм (100 мВт, версия 2.4G)
• Частотные диапазоны (нано приемник 2.4G версии):
  2.4GHz ISM
• Частотные диапазоны (версия Nano receiver 915MHz/868MHz):
  915MHz FCC/868MHz EU
• Входное напряжение: 5 В
• Антенный разъем: IPEX MHF

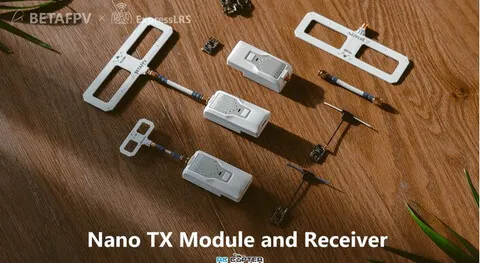

BETAFPV ExpressLRS приемники

Выбор подходящего приемника для управления квадрокоптером или другими RC-моделями очень важен. Приемники BETAFPV ExpressLRS, включая ELRS Lite, Nano, Micro и новейший SuperD, в значительной степени удовлетворяют требованиям пилотов к FPV полетам.

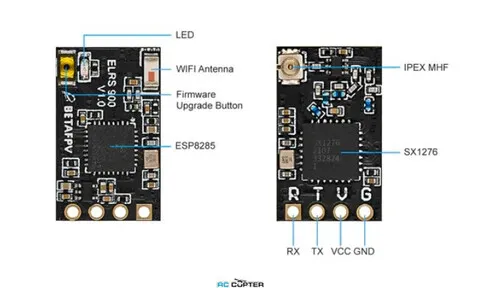

Схема

Схема версии приемника Nano 2.4G показана ниже.

Нано приемник 868MHz/915MHz схема версии как показано ниже.

Примечание: Сейчас версия прошивки приемника и модуля Nano, производимых нашей компанией, - ELRS 3.3.0;
Команда ELRS Innovative официально выпустила версию 1.0.0, на основе этой версии у нас есть некоторые обновления:

• Модуль 2.4G Nano TX поддерживает частоту обновления 500 Гц；
• Коротко нажмите кнопку на модуле Nano 3 раза, чтобы перейти в состояние привязки.

Мы предлагаем нашим клиентам обновить версию ELRS своих модулей и приемников до 3.3.0. Важно отметить, что модуль и приемник должны иметь одинаковую версию ELRS, в противном случае успешное согласование частот невозможно.

Нажмите, чтобы загрузить прошивку приемника ELRS Nano Receiver (версия V3.3.0).

Узнайте больше об ExpressLRS

ExpressLRS - это RC-связь с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на  Github.

ExpressLRS основан на аппаратном обеспечении Semtech Lora SX127x или SX1280 для RX и TX соответственно.

Он нацелен на достижение наилучшей производительности канала связи как по скорости, так и по задержке и дальности. На частоте 900 МГц поддерживается максимальная скорость передачи пакетов 200 Гц. На частоте 2,4 ГГц при использовании специальной сборки OpenTX поддерживается частота 500 Гц. Это делает ExpressLRS одним из самых быстрых RC-каналов, обеспечивая при этом высокую дальность связи.

Все больше производителей начинают поддерживать радиопротокол ExpressLRS в различных компонентах, таких как радиопередатчик с ELRS на борту, дрон со встроенным приемником ELRS, модуль ELRS TX для отсека JR или отсека Nano. Команда BETAFPV принимает участие в этом проекте и предоставляет серию компонентов ExpressLRS.

Конфигурация и привязка

ExpressLRS использует последовательный протокол Crossfire (он же протокол CRSF) для связи между приемником и платой полетного контроллера. Поэтому убедитесь, что ваша плата полетного контроллера поддерживает последовательный протокол CRSF. Далее мы используем полетный контроллер с прошивкой Betaflight, чтобы показать, как настроить протокол CRSF.

Соединение между приемником ELRS Nano и платой FC показано ниже.

Включите соответствующий UART (например, UART3) в качестве Serial Rx на вкладке «Порты» Betaflight Configurator.

На вкладке «Configuration» выберите «Serial-based receiver» на панели «Receiver» и выберите «CRSF» в качестве протокола. Телеметрия здесь необязательна и снизит частоту обновления стиков из-за того, что слоты передачи будут использоваться для телеметрии.

Наноприемник может войти в состояние привязки при трехкратном включении/выключении питания.

• Подключите и отключите приемник nano три раза;
• Убедитесь, что светодиод быстро мигает дважды, что указывает на то, что приемник находится в режиме привязки;
• Убедитесь, что модуль RF TX или радиопередатчик вошли в состояние привязки, которое посылает импульс привязки;
• Если приемник светится ровным светом, значит, он связан.

Примечание: Привязка выполняется один раз, и приемник сохраняет информацию о привязке. Повторное включение питания и успешное автоматическое подключение.

Скачать руководство пользователя ресивера BETAFPV ELRS nano.

Эти складные TPU-держатели для приемника ExpressLRS 2.4G от BETAFPV были разработаны Ridwan Hughes для многоразового использования и легкой печати. Вы можете скачать the STL file on Thingiverse.

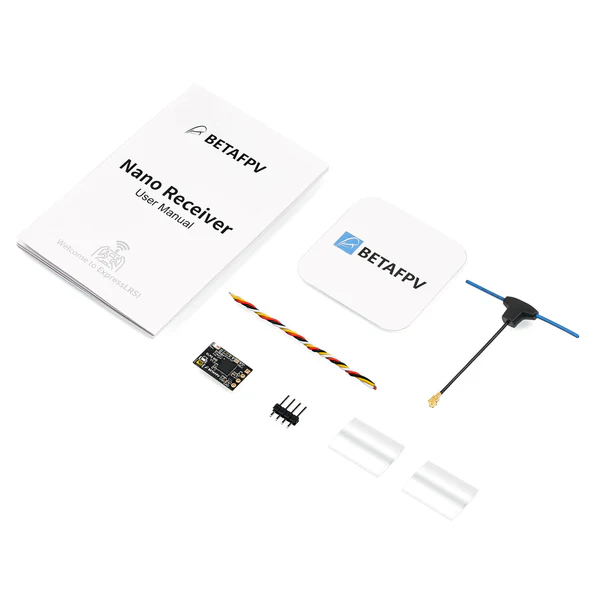

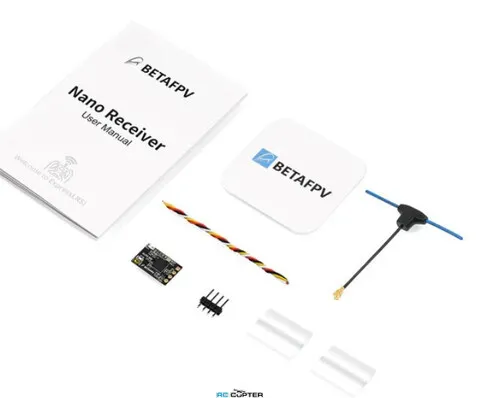

Комплект

• 1 * BETAFPV ELRS Nano receiver
• 1 * BETAFPV T антенна
• 2 * Запасная термоусадочная трубка
• 4 * 30awg silicon соединительные провода (1 black, 1 red, 1 white, 1 yellow)
• 1 * pin header 1x4
• 1 * Руководство пользователя
