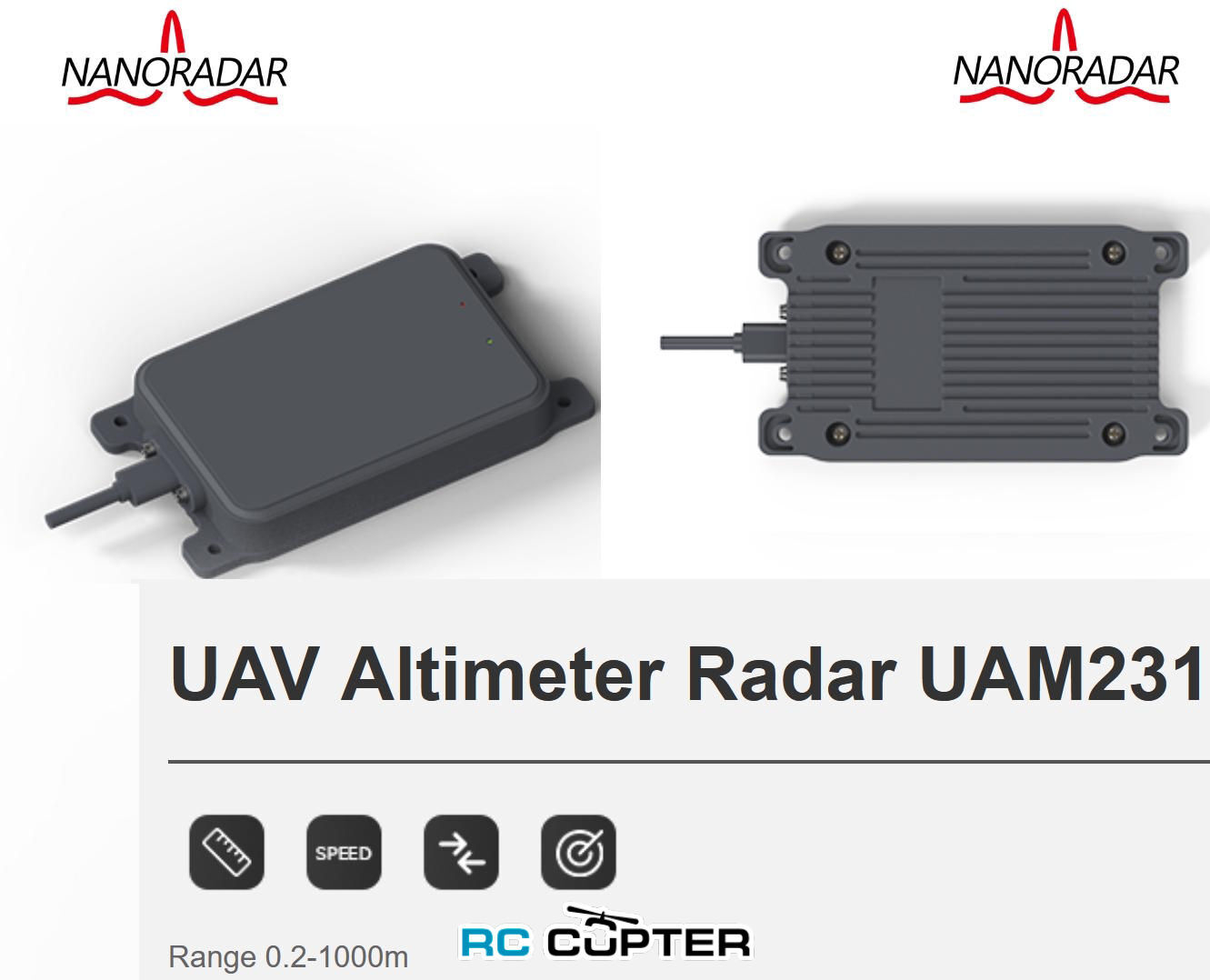

Радиовысотомер Nanoradar UAM231 Altimeter Radar (0.2-1000 м)

Артикул: 36820
нет в наличии
под заказ, пишите
99275 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Аналоги
  • Отзывы (0)

Радарные системы > Радары для БПЛА > Радиовысотомер (Radar altimeter)

UAM231 — это высококачественный миллиметровый радар-высотомер для беспилотных летательных аппаратов, который может широко использоваться в авиации, Evtol и других областях, таких как посадка самолетов, вертикальное наведение беспилотных летательных аппаратов.
Миллиметровый радар обладает такими преимуществами, как всепогодность, высокая стабильность, способность имитировать рельеф местности и высокая экономическая эффективность. По сравнению с информацией о высоте, выдаваемой GPS, данные о высоте, выдаваемые UAM231, содержат информацию об имитации рельефа местности, что позволяет эффективно отображать особенности рельефа и не ограничивается рельефом местности.
По сравнению с традиционным барометром, UAM231 практически не подвержен влиянию плохих погодных условий, таких как ветер, дождь и туман. Он может работать в течение всего дня и выводить стабильные данные. Функция самопроверки программного и аппаратного обеспечения, интегрированная в UAM231, может эффективно помочь клиентам подтвердить правильность данных, еще больше повысить безопасность и обеспечить применение в различных сложных условиях.

Особенности:

  •     Диапазон обнаружения по умолчанию: 0,2–200 м, максимальный: 1000 м
  •     Встроенная технология фильтрации статических помех, стабильные данные, предотвращение скачков
  •     Слепая зона составляет 0,2 м
  •     Поддерживаются несколько интерфейсов UART/CAN/RS232/RS422/RS485
  •     Встроенная функция самокалибровки программного и аппаратного обеспечения обеспечивает надежный вывод данных и соответствует требованиям различных сложных сред.
  •     Корпус с классом защиты IP67 изготовлен с учетом высокоскоростных, высокоударных и высоковибрационных условий эксплуатации, что подходит для большинства тяжелых применений БПЛА и обеспечивает его стабильную работу в дождь, снег, влажный туман, солевой туман, песчаную бурю и других условиях.

Применение:

    Логистика БПЛА с фиксированной высотой, посадка самолетов на низкой высоте, вертикальное тяговое усилие БПЛА, летающий автомобиль с фиксированной высотой и т. д.



System performance
Update rate 40Hz Modulating waveform FMCW
Interface UART/CAN/RS232/RS422/RS485
Measuring performance
Distance range 0.2~1000m Ranging accuracy ±0.02m
Beam width(azimuth angle) 28° Beam width(elevation angle) 18°
Operating conditions
Operating voltage 7~24V DC Power Consumption 1.8W
Operating temperature
-40~+70℃
Storage temperature
-40~+85℃
Protection rating

IP67

*The rating is not permanently effective and may decrease due to product wear and tear.


Housing
Overall dimensions (LxWxH)
132.4×73.2×17.5mm
Weight 148g
Certification RoHS/CE

*The mmWave radar function is unavailable in some countries/regions. Please refer to local laws and regulations for details.

Ссылки

Комплектация

  • Радиовысотомер Nanoradar UAM231 Altimeter Radar (0.2-1000 м) - 1 шт



Разница между радиолокационным высотомером mmw и традиционным высотомером (на примере другой модели - NRA15)

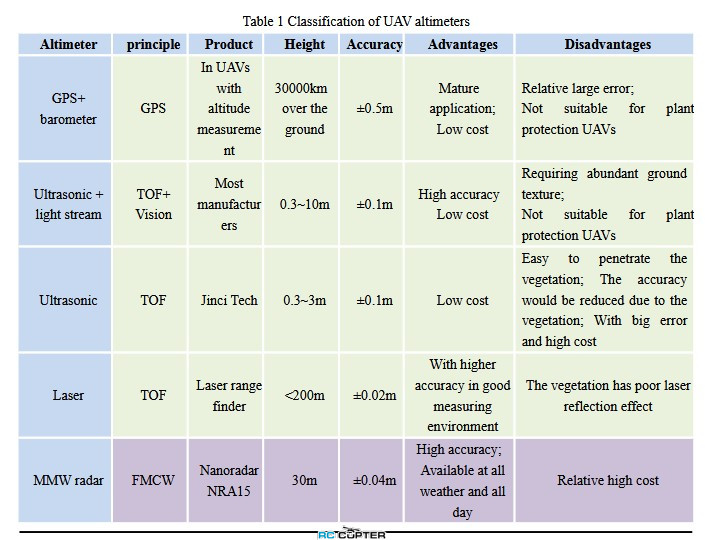

Высотомеры для БПЛА делятся на высотомеры для измерения абсолютной высоты и высотомеры для измерения относительной высоты. Конкретная классификация приведена в таблице.


Применение высотомеров

Измерение абсолютной высоты - это абсолютная высота по отношению к относительному уровню моря, которая обычно используется для полета БПЛА на большой высоте. Измерение абсолютной высоты в основном включает в себя барометрический альтиметр и GPS-высотомер. Относительное измерение - это относительная высота платформы БПЛА от поверхности Земли. Обычно используется для низковысотных беспилотных платформ, включая ультразвуковой высотомер, лазерный и миллиметроволновой радарный высотомер. Миллиметровый радарный высотомер - это новый тип высотомера для БПЛА. Благодаря таким преимуществам, как прочность, высокая точность, всепогодность и возможность работы в течение всего дня, он становится популярным среди все большего числа производителей БПЛА. В то время как из-за того, что диапазон действия традиционного ультразвукового альтиметра не так велик, и он также имеет плохую способность защиты от помех, они не подходят для местности с растительным покровом. По сравнению с другими типами высотомеров, миллиметроволновый радар в высотомерах для БПЛА обладает незаменимым преимуществом. Он может помочь беспилотным летательным аппаратам в различных условиях местности, особенно играет большую роль в защите растений с помощью беспилотного летательного аппарата



Вес: 148 г
Диапазон измерения: 0.2-1000 м , 0.2-200 м
Производитель: Nanoradar
Протокол связи в микроконтроллерах и периферии: CAN , UART , RS232 , RS422 , RS485
Пылевлагозащита: IP67
Рабочее напряжение: 7-24 В
Точность позиционирования: 0.02 м
