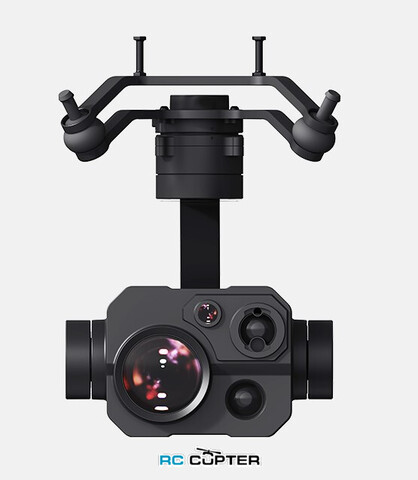

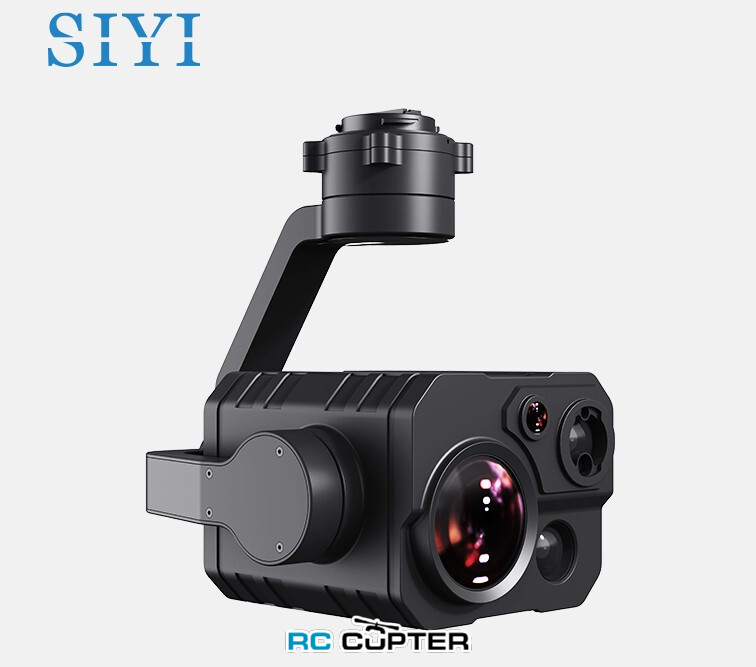

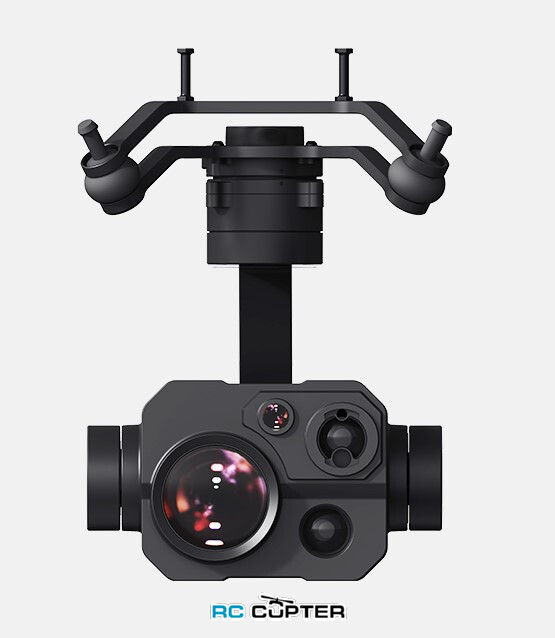

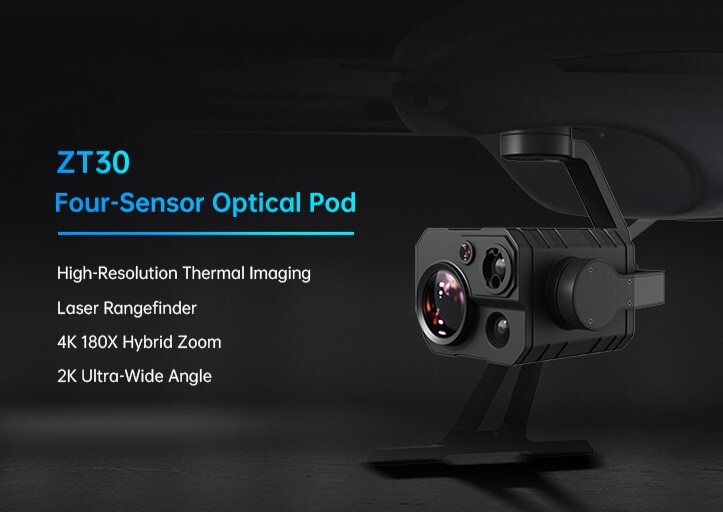

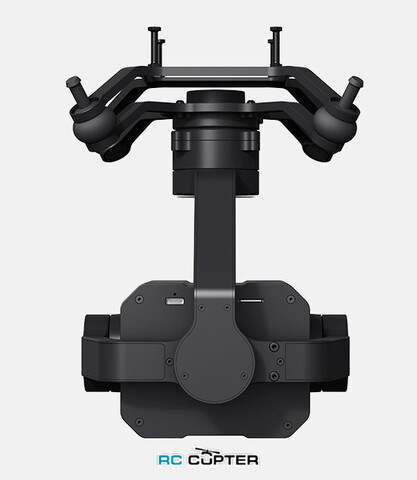

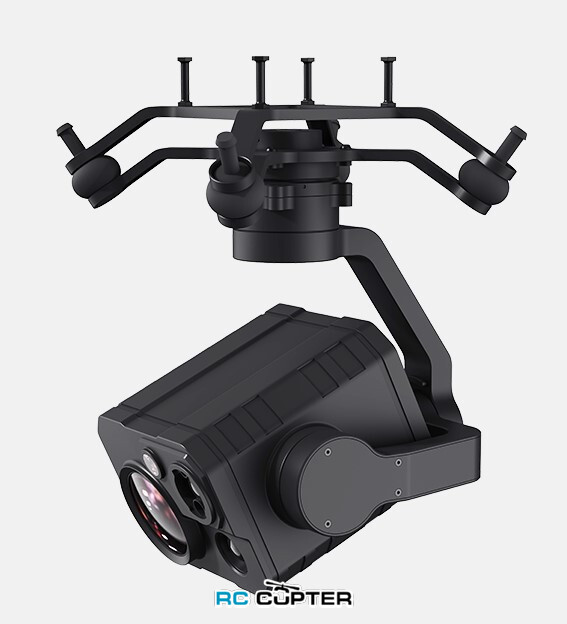

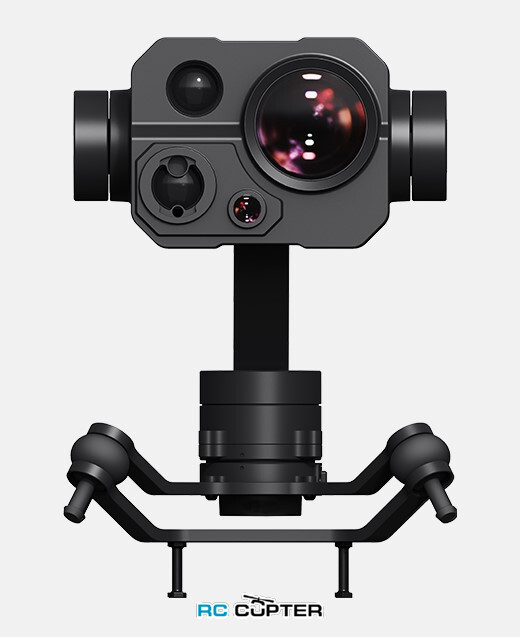

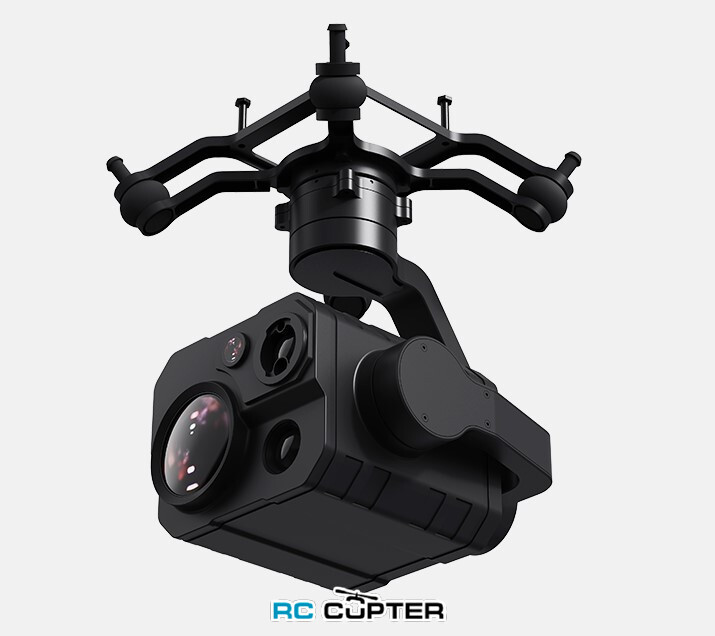

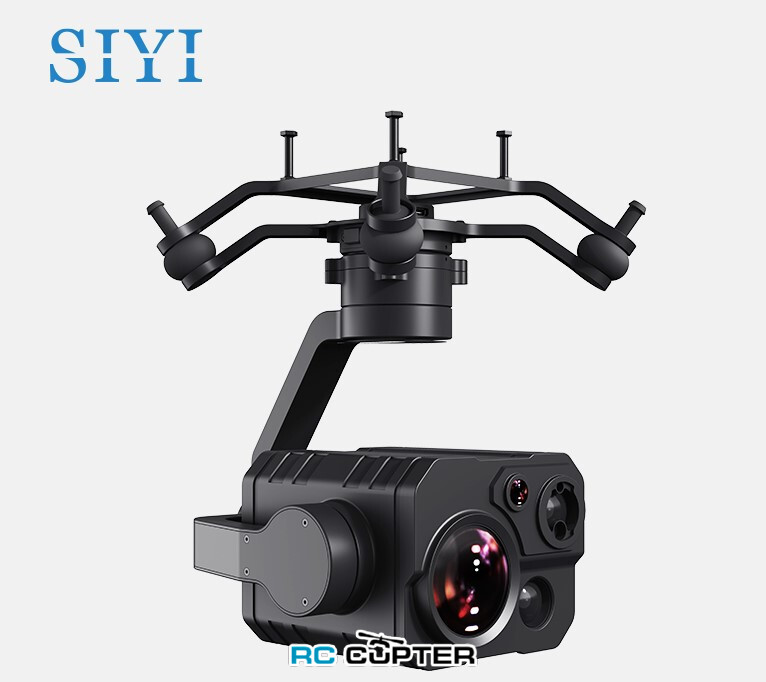

Камера SIYI ZT30 optical pod с тепловизором, дальномером, 3-осевым подвесом, 4К, 30/180 зум

SIYI ZT30 optical pod  эффективно работает для обнаружения источников тепла, измерения расстояния до целей, получения более четких снимков и широкого обзора.

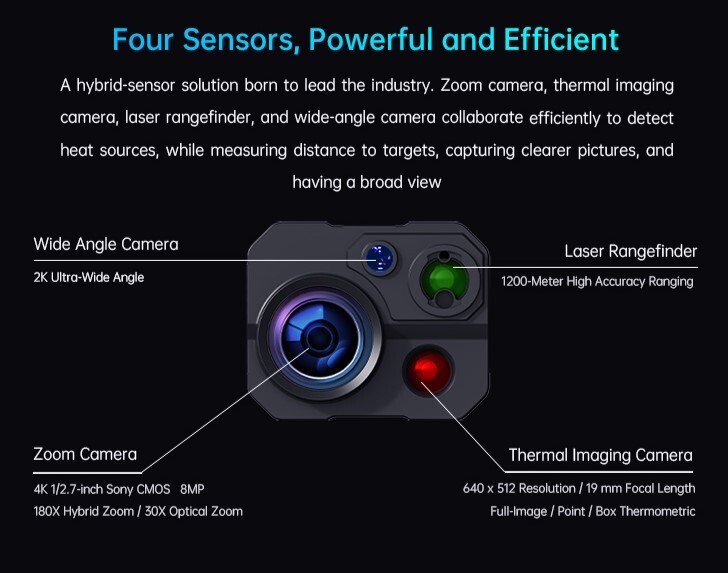

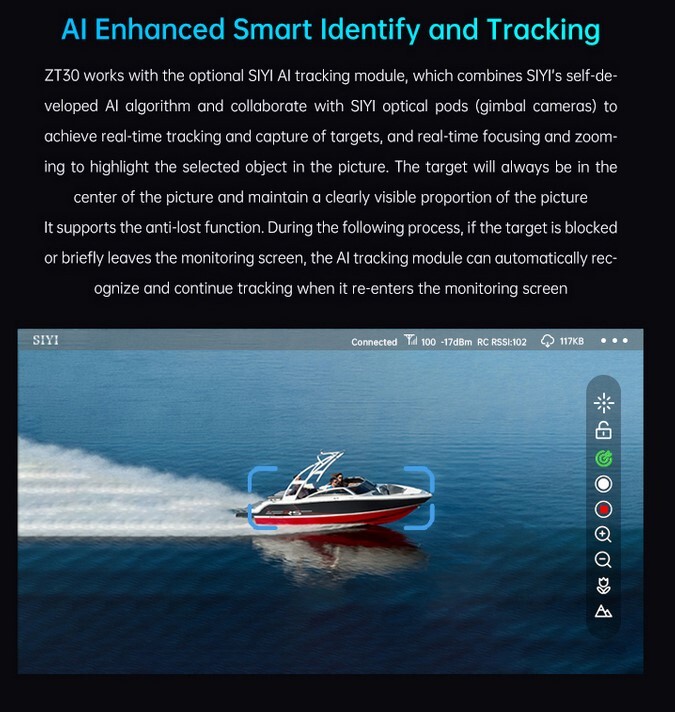

SIYI ZT30 optical Pod - это optical Pod с четырьмя объективами, зум-камерой, тепловизором, лазерным дальномером и широкоугольной камерой, которые эффективно взаимодействуют друг с другом. Тепловизионный датчик с разрешением 640 x 512, высокоточный дальномер с дальностью 1200 метров, гибридный зум 180X и оптический зум 30X, 4K 1/2.7-дюймовый CMOS-сенсор Sony, широкоугольная камера 2K, мощный AI идентификационный трекинг на основе блока обработки нейронных сетей, неограниченная ось рысканья, обновленная быстросъемная конструкция, богатый интерфейс управления gimbal, совместимый как с SIYI, так и со сторонними ссылками. Высокая точность и алгоритмы управления обеспечивают стабильность изображения и возможность масштабирования во время полета. HDR и ночное видение при свете звезд расширяют возможности применения камеры как днем, так и ночью. Одним словом, оптическая капсула ZT30 - это редкая и хорошая полезная нагрузка для мультироторов, VTOL и робототехники.

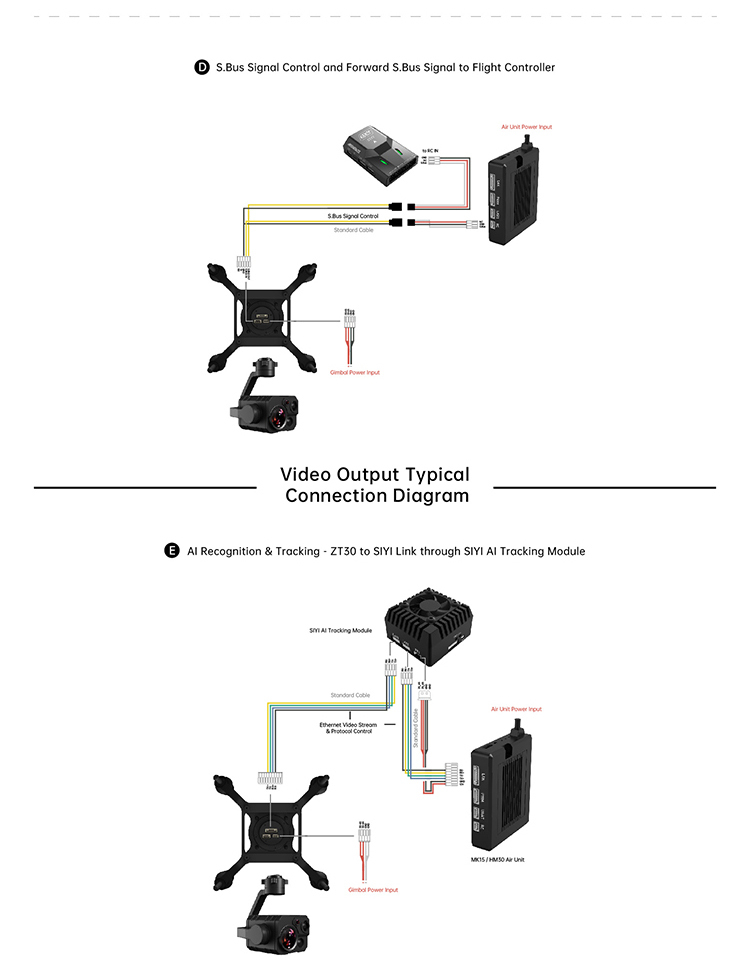

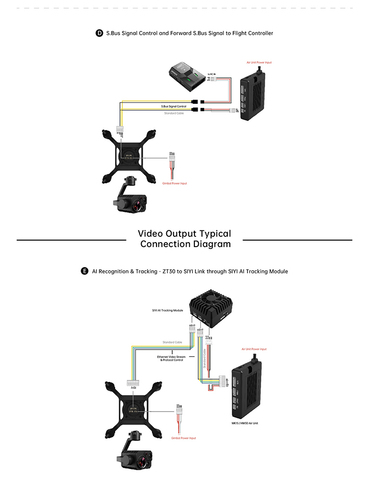

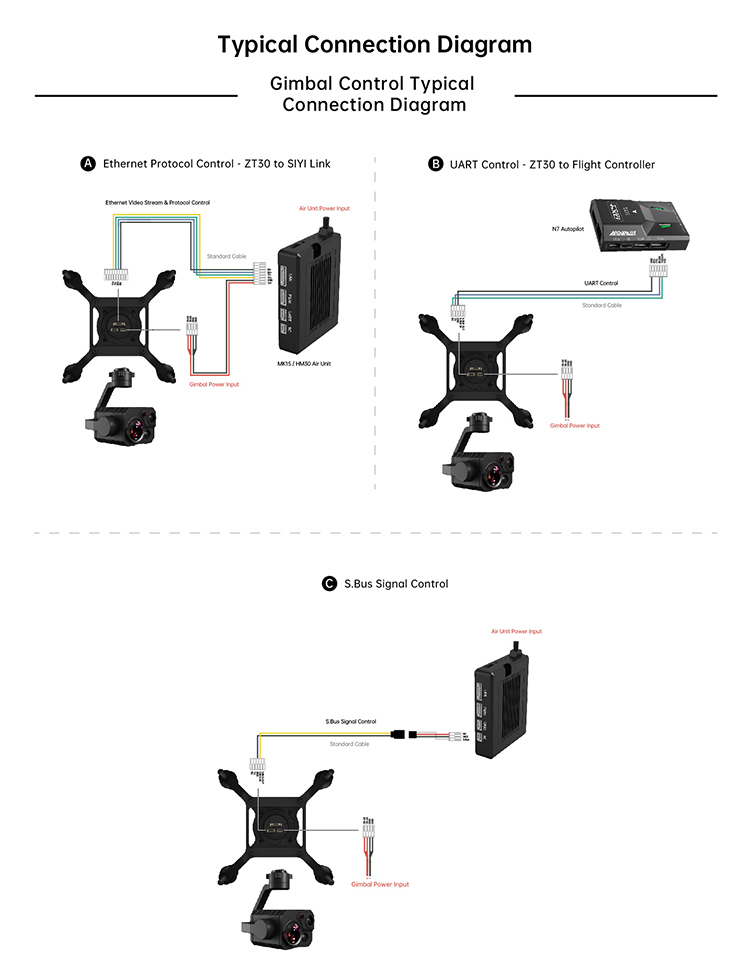

Может управляться через традиционную шину S.Bus с помощью переключателей и циферблатов, или через Ethernet с помощью сенсорного экрана, или через UDP на основе SIYI I SDK, или через UART с помощью SIYI SDK, или через популярные протоколы с открытым исходным кодом, такие как Ardupilot driver и Mavlink.

• 640 x 512 Тепловизионное изображение высокого разрешения (термометрия)
• 4K 180X гибридный зум, 30X оптический зум
• Сверхширокий угол обзора 2K
• 1200-метровый высокоточный лазерный дальномер
• Запись видео и фотосъемка в формате 4K Ultra HD

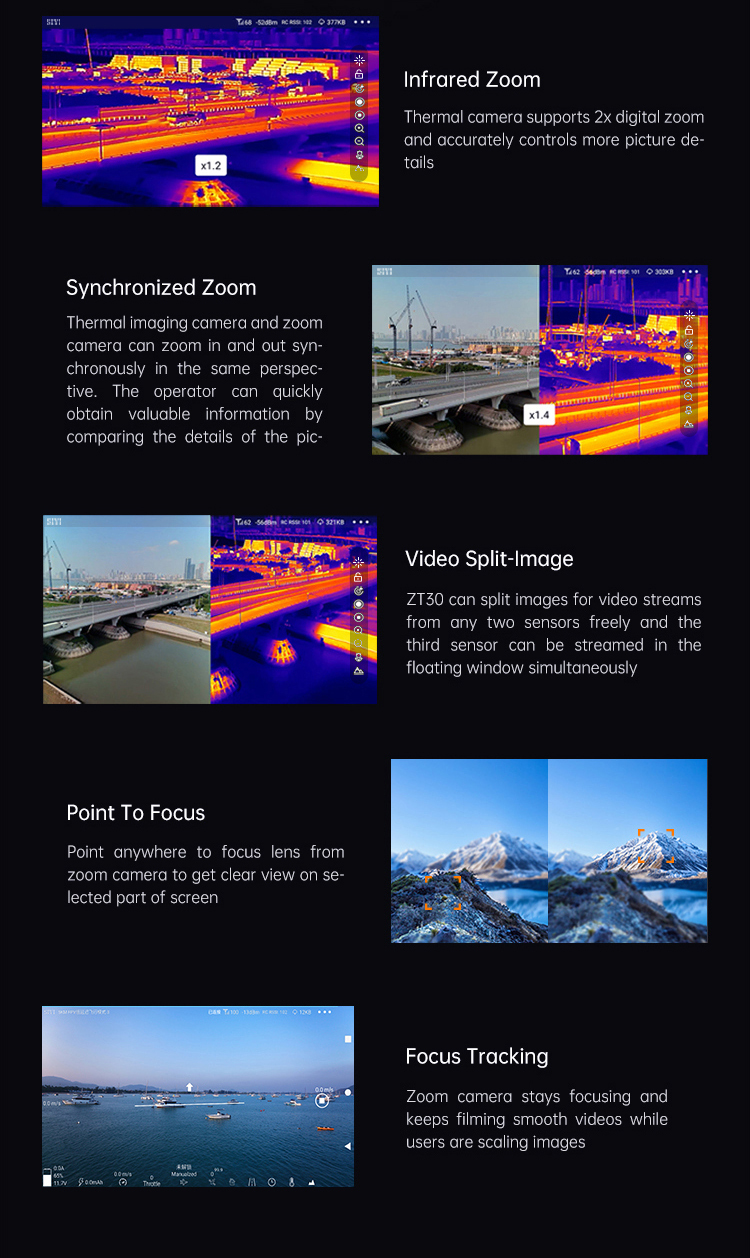

• Split Image, синхронизированный зум
• Limitless Yaw, Quick Release
• Режим носа
• Перевернутый режим
• Совместимость с ArduPilot и PX4 (Mavlink)

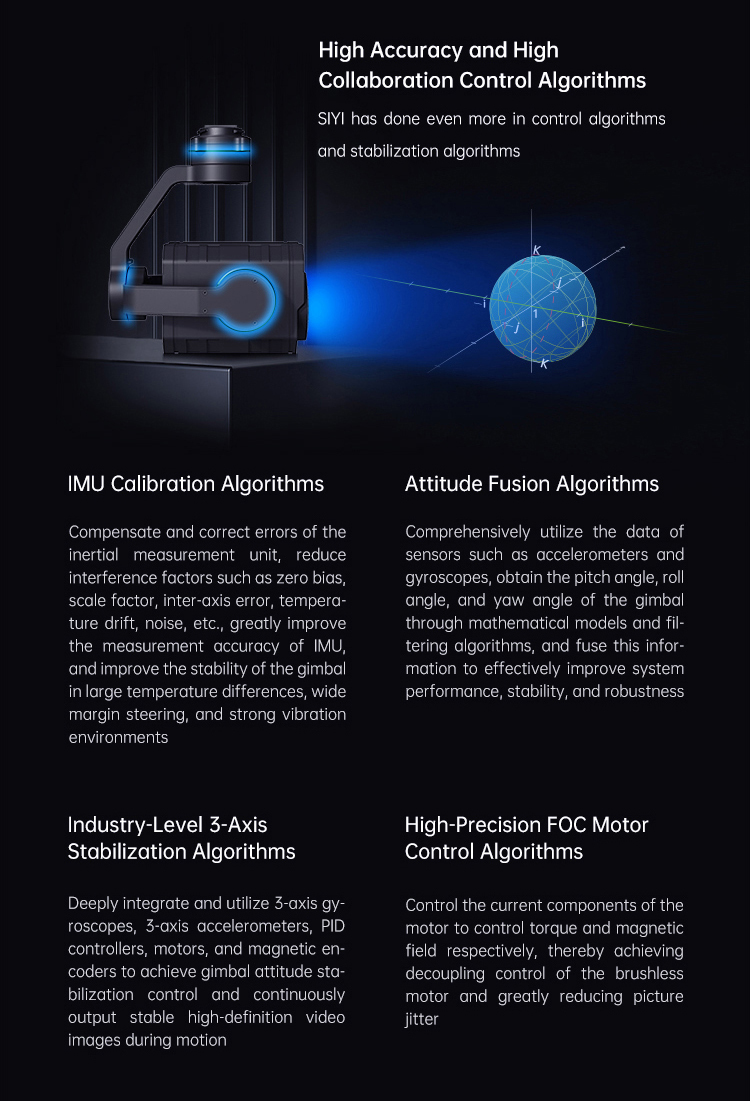

• Высокая точность и алгоритмы управления с высокой степенью совместной работы

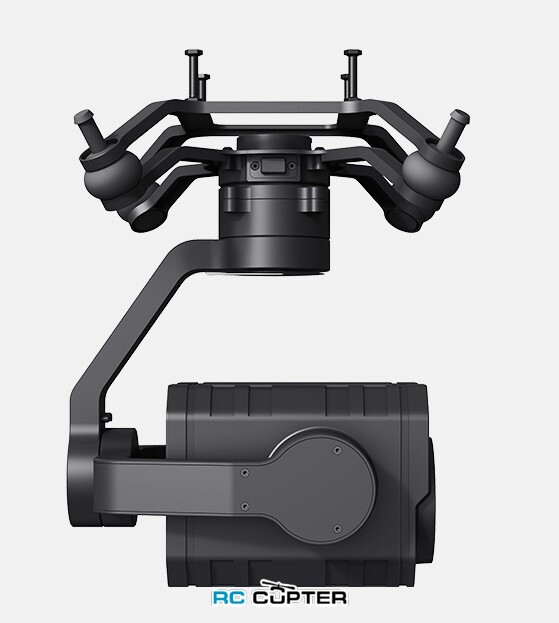

• Подвес с 3-осевом стабилизатором

Характеристики

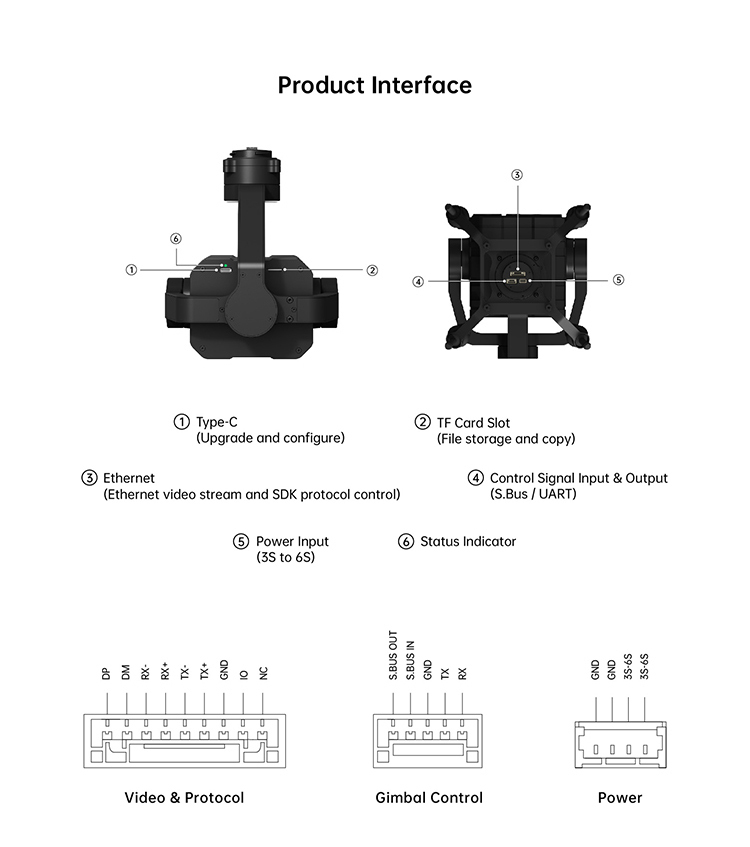

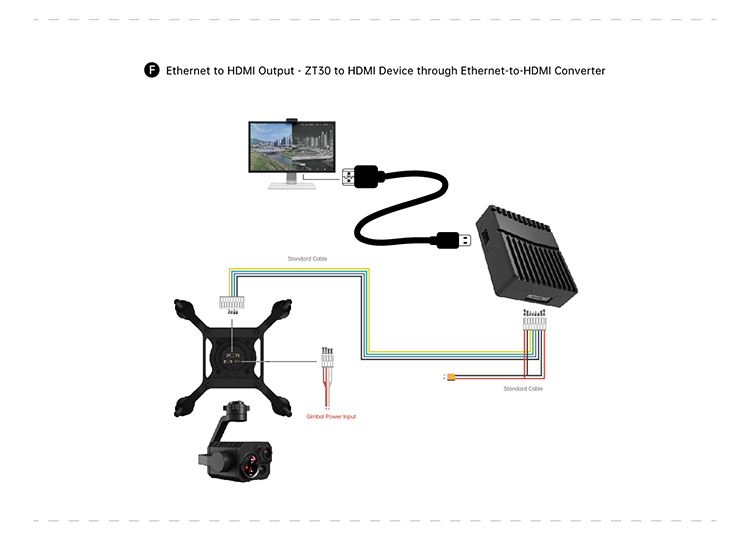

• Порт видеовыхода: Ethernet
• Порт ввода управляющих сигналов: S.Bus, UART, Ethernet UDP / TCP
• Выходной порт сигнала управления: S.Bus
• Высокоточная 3-осевая стабилизация: рысканье, тангаж, крен
• Рабочее напряжение: 11 ~ 25,2 В
• Потребляемая мощность: Среднее 9 Вт, Максимальная 20 Вт
• Водонепроницаемый уровень: IP4X
• Рабочая температура: -10 ~ 50 ℃
• Размеры: 134,5 x 140 x 201 мм (включая быстросъемный антивибрационный
• держатель)
• Вес: 854 г (включая быстросъемный антивибрационный держатель)

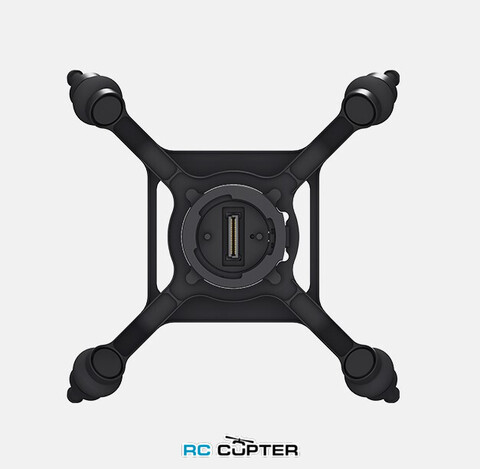

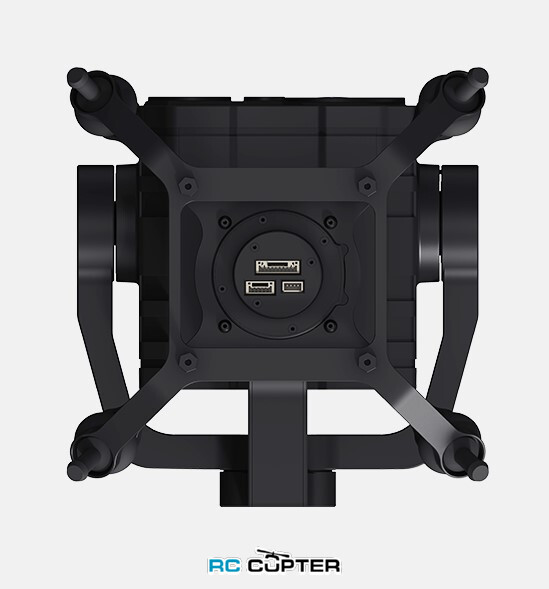

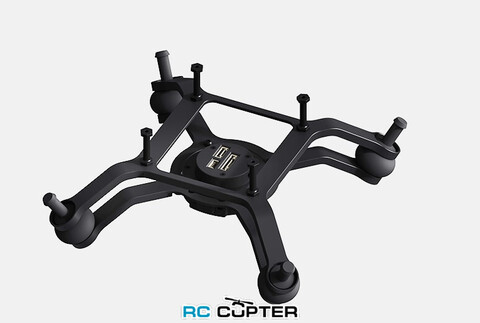

Быстросъемный антивибрационный держатель ZT30

• Размеры: 140*140*63 мм
• Вес: 104 г

Gimbal

• Диапазон угловых колебаний: ±0.01°
• Управляемый угол тангажа: -90°~+25°
• Управляемый угол рысканья: Без ограничений
• Угол поворота: -45°~+45°

Зум камеры

• Объектив: 30-кратный оптический зум (180-кратный гибридный зум)
• Фокусное расстояние: 4,8 ~ 149 мм（±5%）
• Датчик изображения: 1/2,7 дюйма, эффективное разрешение 8 МП
• Диафрагма: F1.3 ~ 4.8（±5%）
• FOV:
  Без зума: диагональ 65,4°, горизонталь 58,1°,
  30-кратный оптический зум: диагональ 2,48°, горизонталь 2,14°.
• Разрешение видеозаписи:
  4K (4096×2160) @ 30 к/с
  2K (2560×1440) @ 30 к/с
  1080p (1920×1080) @ 30 к/с
  720p (1280×720) @ 30 к/с
• Разрешение фотоснимков: 4K (4096×2160)

Тепловизионная камера

• Тепловой датчик: Неохлаждаемый микроболометр VOx
• Разрешение: 640 × 512
• Цифровой зум: 2X цифровой
• Объектив:
  Фокусное расстояние 19 мм
  Диафрагма F1.1
  Фиксированный фокус
  Атермизация
• Диапазон длин волн: 8 ～ 14 мкм
• Диапазон измерения температуры:
• Высокий коэффициент усиления: -20 ~ +150℃
• Низкий коэффициент усиления: 0 ~ +550℃
• Точность измерения температуры:
  ±2℃ (-20 ~ +150℃)
  ±3℃ (0 ~ +550℃)

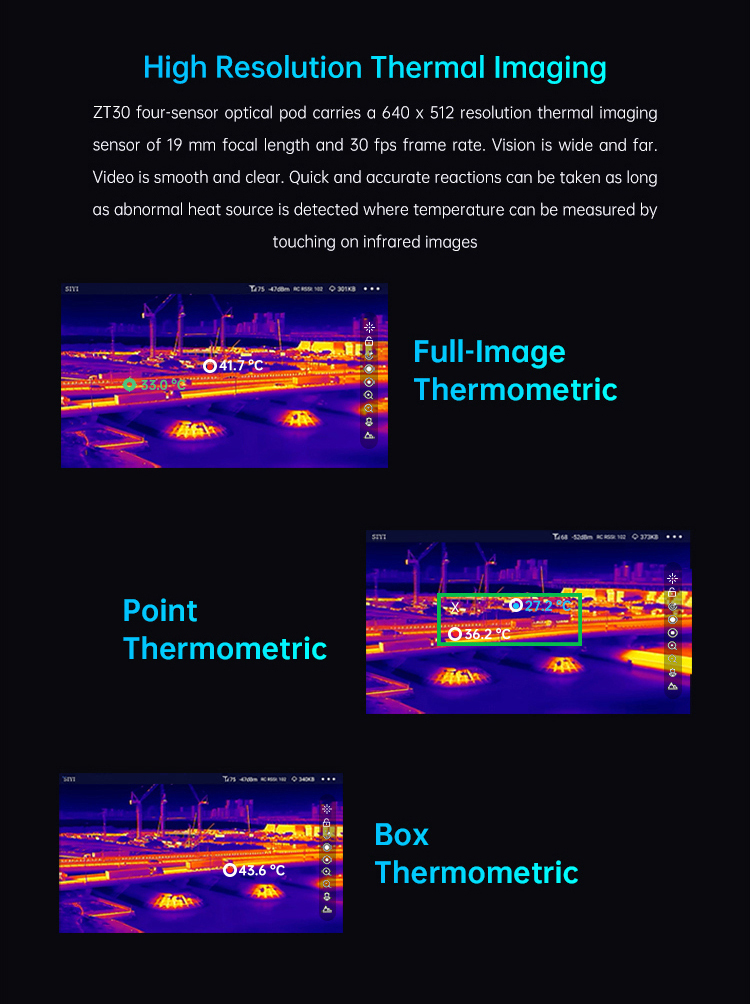

• Режим измерения температуры: Полнокадровый термометрический, точечный термометрический, Box Thermometric

Широкоугольная камера

• Датчик изображения: 1/2,8 дюйма, эффективное разрешение 4 МП
• Эквивалентное фокусное расстояние: 20 мм
• FOV: Диагональ 93°, Горизонталь 84,5°
• Разрешение видеозаписи: 2K (2560×1440) @ 30 к/с
• Разрешение фотоснимков: 2K (2560 × 1440)

Лазерный дальномер

• Дальность: 5 ～ 1200 m
• Диапазон длин волн: 900 ～ 908 нм
• Разрешение: 0.1 m
• Точность определения дальности: ±1 м (3 ~ 100 м), ±1 + L*0.25% м, L=Длина (100 ~ 600 м)
• Частота лазерных импульсов: 3 Гц
• Максимальная мощность лазера: 5 мВт

Общие характеристики камеры

• Битрейт хранения видео: 15 Мбит/с (кодек H.265)
• Формат хранения файлов: FAT32, ExFAT
• Формат изображений: JPG
• Формат видео: MP4
• Поддерживаемые карты MicroSD: MicroSD Class10, максимум 256 Гб
• Режим фотосъемки: Одиночная
• Metering Mode: Evaluative metering
