Цифровая система видеопередачи (комплект) SIYI HM30 fly more Combo

Артикул: 36496

Есть в наличии

Описание
Характеристики
Отзывы (0)

SIYI HM30 цифровая система передачи изображения Full HD FPV 1080p 60fps, задержка 150 мс, протоколы SBUS PWM Mavlink, Telemetry OSD, дальность действия до 30 км.

Максимальная дальность передачи	30 км (Без препятствий, без помех)
Каналы	16 каналов связи

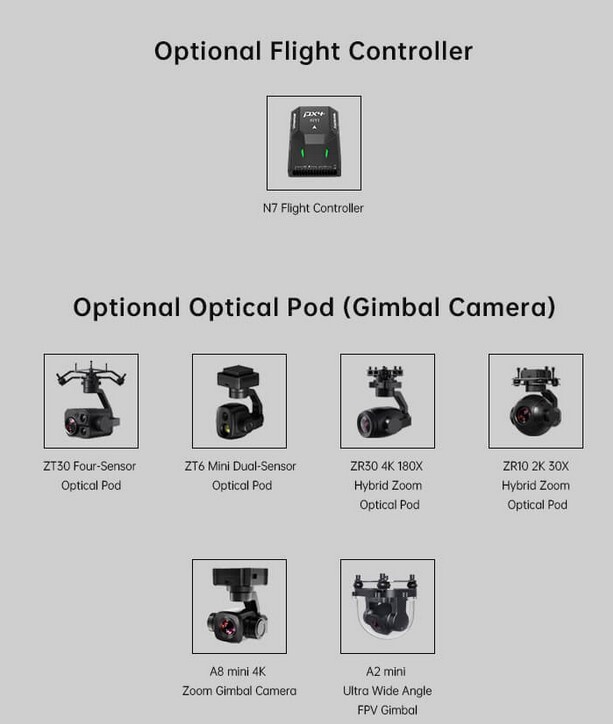

Совместимые с Datalink полетные контроллеры	PX4 / Ardupilot Полетные контроллеры open-source: SIYI N7 и т.д. INAV Open-Source Flight Controllers
Видеопоток совместимый с Android GCS (Наземной станцией управления - Ground Control Station (GCS))	SIYI Оригинальное приложение: SIYI FPV GCS с открытым исходным кодом: QGroundControl Mission Planner
Видеопоток совместимый с Windows GCS	GCS с открытым исходным кодом: QGroundControl Mission Planner (H264 только)

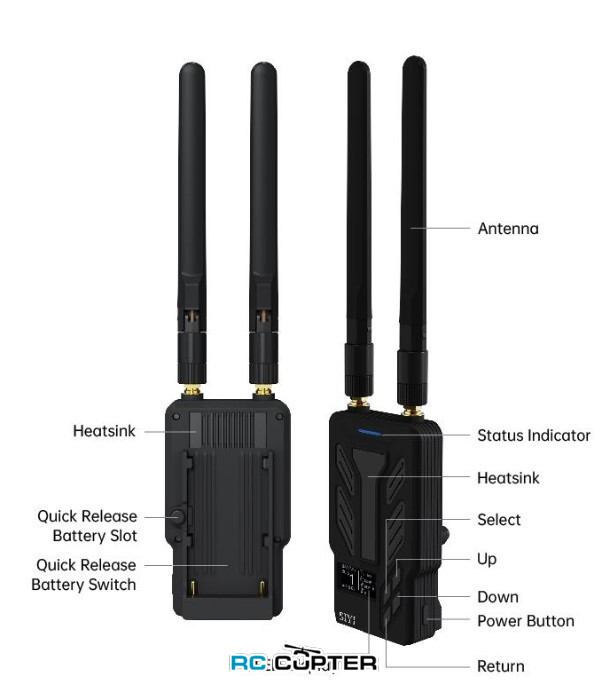

Наземный блок

Монитор	0.96-дюймовый OLED
Совместимый тип аккумулятора	Быстросъемные аккумуляторы серии NP-F550 / F750 / F950 (В комплект поставки HM30 fly more combo входит быстросъемная батарея NP-750)
Протокол быстрой зарядки	PD 30 Вт
Антенна (Gain)	Стандартная омни-антенна: 5 дБи Стандартная антенна дальнего действия: 11 дБи (Дополнительно) Леденцовая антенна: 5 дБи

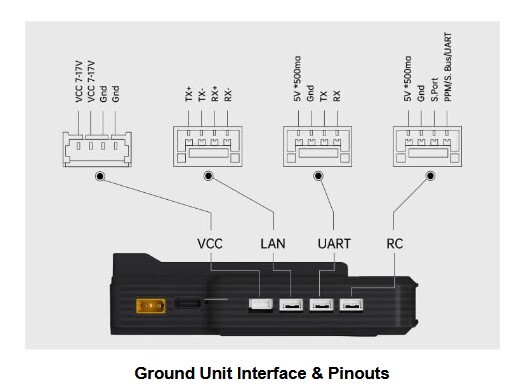

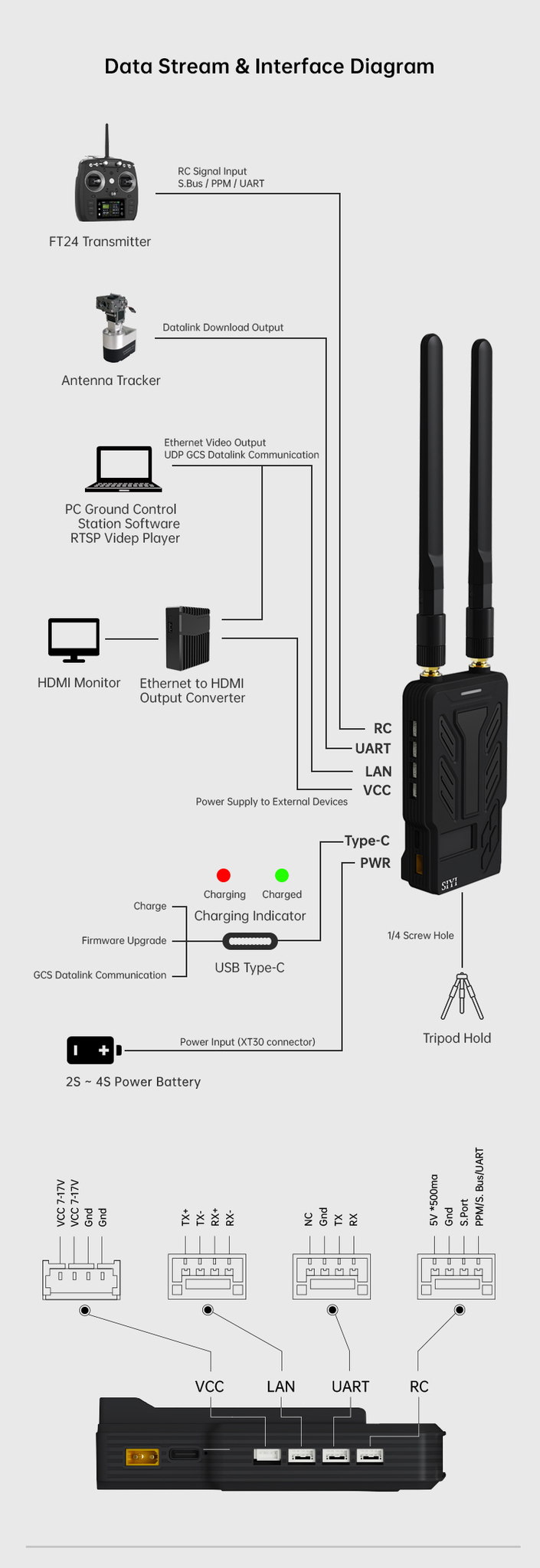

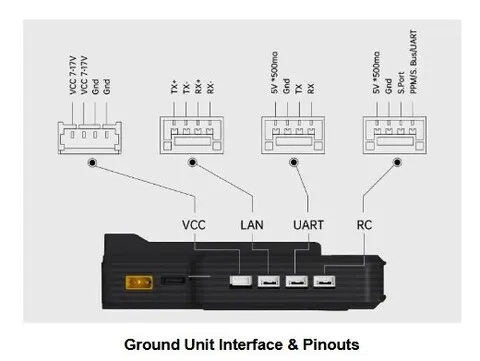

Интерфейс и порты	S.Bus / PPM RC Вход сигнала: RC (GH1.25 4-pin) Выход Datalink: UART (GH1.25 4-pin) Порт Ethernet: LAN (GH1.25 4-pin) Выход питания: VCC (GH1.25 4-pin, без ведра) Коммуникация GCS Datalink: Type-C Обновление прошивки: Type-C Зарядка: Type-C Вход питания: PWR (XT30) Разъем для штатива: 1/4-дюймовое отверстие для винта
Размеры изделия (без учета аккумулятора и антенн)	109 x 61 x 28 мм
Габариты изделия (без аккумулятора и антенн)	132 г
Уровень водонепроницаемости	IP53
Рабочая температура	-10 ~ 50℃

Воздушный блок

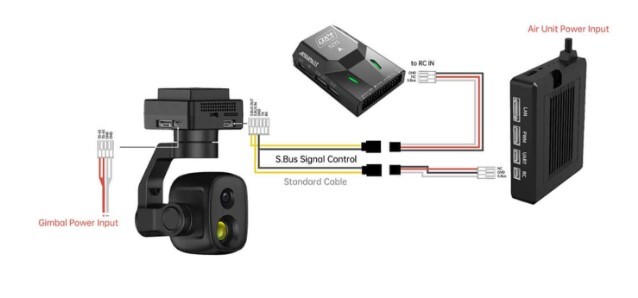

Выход сигнала	16 каналов S.Bus 5 каналов ШИМ

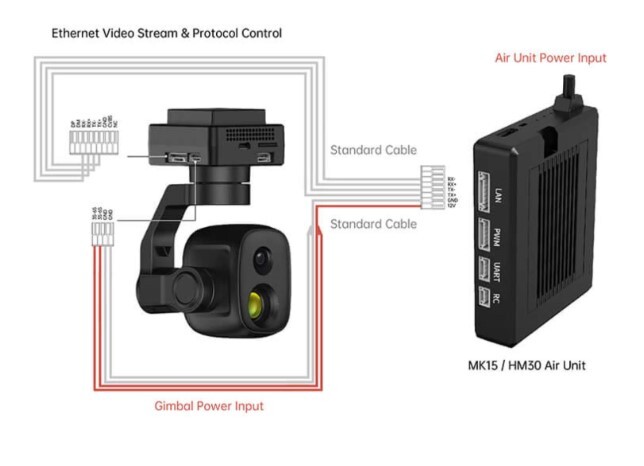

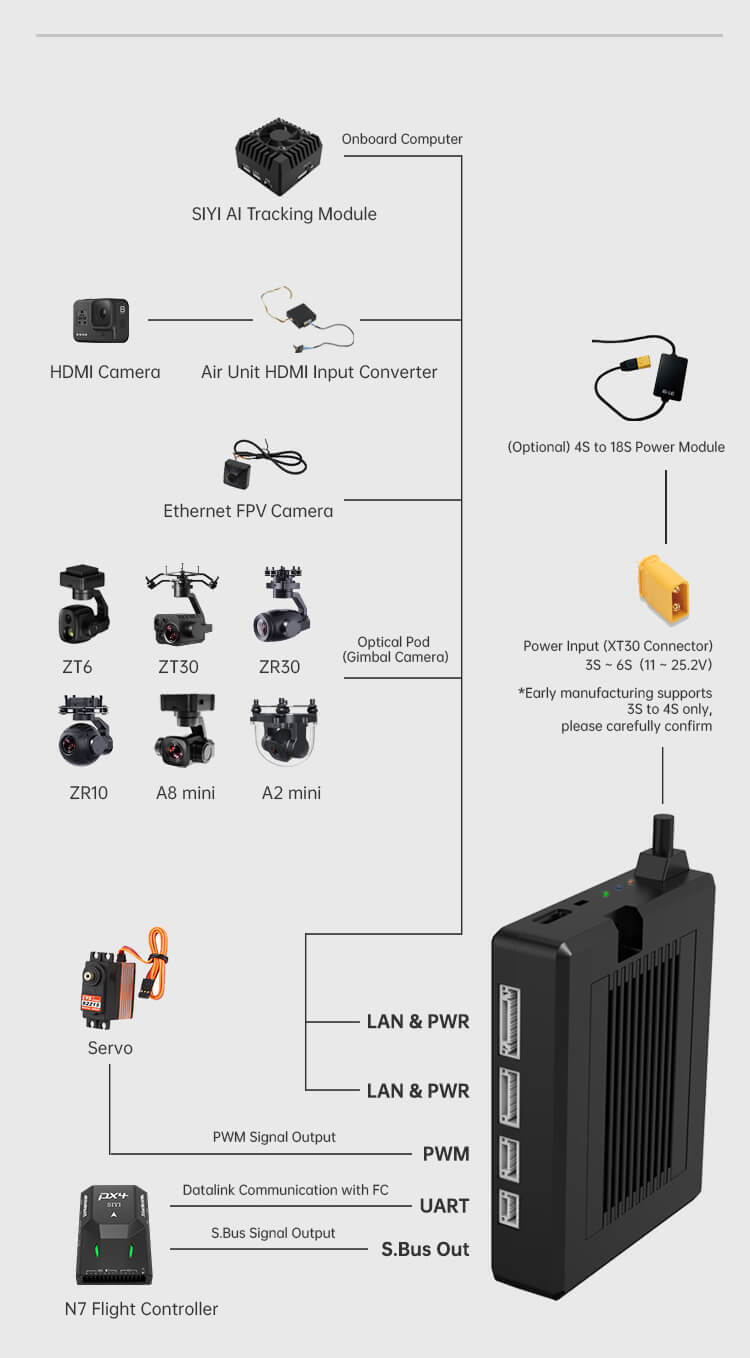

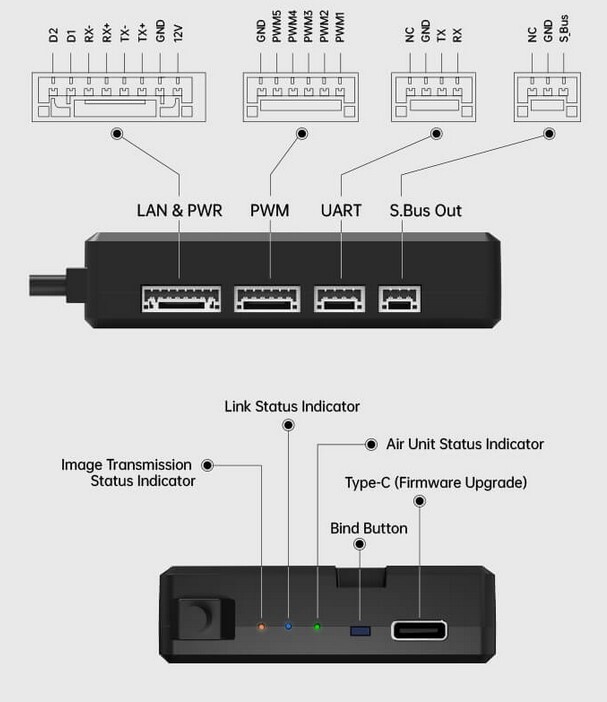

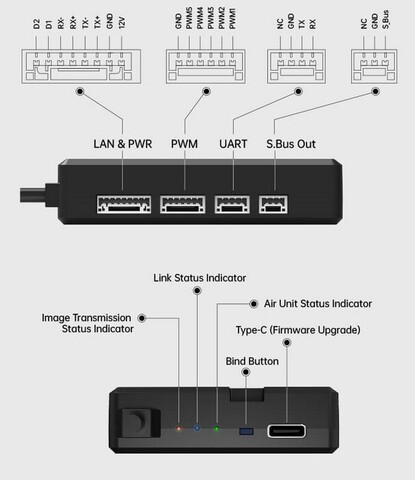

Интерфейс и порты	Выход сигнала S.Bus RC: S.Bus Out (GH1.25 3-Pin) Datalink (на FC): UART (GH1.25 4-Pin) ШИМ-каналы с 1 по 5: ШИМ (GH1.25 6-Pin) Видеовход / сетевая связь: LAN (GH1.25 8-Pin) Обновление прошивки: Type-C
Антенна (Gain)	Омни-антенна: 5 дБи (стандарт) Леденцовая антенна: 5 дБи (опционально)
Рабочее напряжение	Воздушный блок HM30: 2S ~ 4S / 12.6 ~ 25.2 V Модуль питания 4S - 18S (опция): 16.8 ~ 75.6 V
Потребляемая мощность	Воздушный блок HM30: - Среднее: 2,8 Вт - Пик: 12 Вт Воздушный блок HM30 + модуль питания 4S - 18S: - Среднее значение: 3.2 Вт - Пик: 12 Вт
Размеры (без антенны)	70 x 55 x 16 мм (вентилятор включен)
Вес (без антенны)	Воздушный блок HM30: 74 g HM30 Air Unit + модуль питания 4S - 18S: 109 g
Рабочая температура	-10 ~ 50℃

R1M записывающая FPV камера (опционально)

Video Output Port	Ethernet
Image Sensor	1/2.9 Inch, 2 MP
FOV	Diagonal: 90° Horizontal: 80°
Working Voltage	12 V
Power Consumption	2.5 W
Video Recording Resolution	1080p (19201080) @ 30 fps 720p (1280720) @ 30 fps
Recording Bitrate	12 Mbps
Video Recording Format	MP4
Supported TF / SD Card Type	MicroSD Class10 Less than 32GB
File Storage Format	FAT32
Dimensions	42 x 42 x 25 mm
Weight	23 g
Working Temperature	-10℃ ~ 50℃

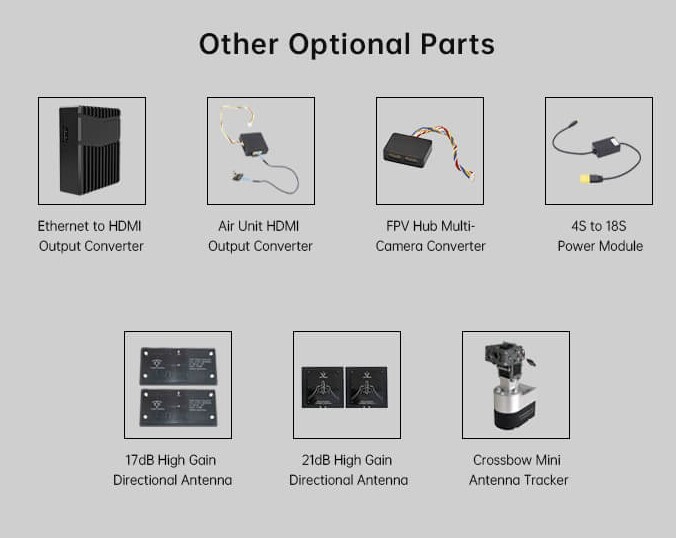

Конвертер входа HDMI для воздушного блок (опционально)

Video Input	Micro HDMI
Video Output	Ethernet
Working Voltage	12 V
Power Consumption	3 W
Video Recording Resolution	1080p (1920 × 1080) @ 30 fps 720p (1080 × 720) @ 30 fps
Video Storage Birate	12 Mbps (H265 codec)
File Storage Format	FAT32
Video Recording Format	H265
Supported TF / SD Card Type	MicroSD Class10, Less than 32GB
Dimensions	424111 mm
Weight	26 g
Working Temperature	-10℃ ~ 50℃

Конвертер Ethernet в выход HDMI (опционально)

Video Input Port	Ethernet
Video Output Port	Micro-HDMI
Working Voltage	8.4 ~ 25.2 V
Power Consumption	Average: 1.5 W Summit: 5 W
Video Recording Resolution	1080p (19201080) @ 30 fps 720p (1280720) @ 30 fps
Video Recording Bitrate	12 Mbps
Supported File System	FAT32 ExFAT
Video Format	MP4
Supported TF / SD Card Type	Micro-SD Class10, max 128 GB
Product Dimensions	42 x 37 x 13 mm
Product Weight	25 g
Working Temperature	-10 ~ 50℃

Беспроводная цифровая передача изображения на расстояние 30 км. Двухканальный видеопоток Full HD
HM30 основан на независимой беспроводной технологии передачи изображения высокой четкости SIYI, которая представляет собой единое целое, интегрированное с дистанционным управлением, передачей данных и потоковым видео.
Технология обладает интеллектуальной особенностью, которая заключается в том, что передача может автоматически адаптироваться к частотному каналу с наименьшими помехами.
*С стандартными омни-антеннами дальность передачи достигает 15 км.
*С направленными антеннами дальность передачи достигает 30 километров.
*Для получения наименьшей задержки рекомендуется использовать MK32 с приложением SIYI FPV (выбирая протокол камеры SI YI) или приложением SIYI QGC (интегрированный протокол камеры SIYI).

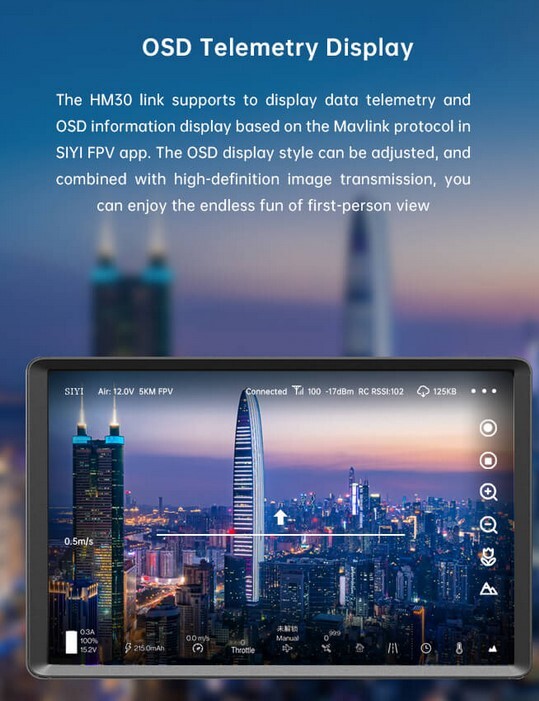

Экранное отображение телеметрии
Связка HM30 поддерживает отображение телеметрических данных и экранное отображение информации на основе протокола Mavlink в приложении SIYI FPV. Стиль отображения экранной информации можно настраивать, а в сочетании с передачей изображения высокой четкости вы сможете наслаждаться бесконечным удовольствием вида от первого лица.
Двойной оператор, эффективное взаимодействие
Ориентируясь на популярные сферы применения, опираясь на беспроводную технологию передачи изображения высокой четкости технологии передачи изображения, SIYI наделила HM30 link функцией двойного оператора.Функция «двойной оператор» разработана для сценариев с двумя операторами и поддерживает одновременное установление связи двух наземных устройств с одним и тем же воздушным устройством. Один из них может контролировать полет дрона, а другой - управлять камерой, подвесом и другой полезной нагрузкой. В режиме двойного оператора два наземных блока могут одновременно получать изображения с одного и того же источника камеры или отображать изображения с разных источников камеры по отдельности.
*Для использования функции «двойной оператор» «Реле дистанционного управления» «Беспроводной ретранслятор» необходимо приобрести комбо ретранслятор. Обычные комбо не оснащены этой функцией.

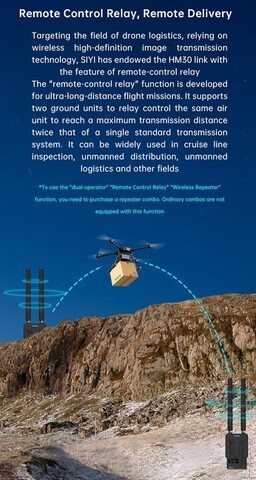

Реле дистанционного управления, дистанционная доставка
Нацелившись на сферу беспилотной логистики, опираясь на беспроводную технологию передачи изображения высокой четкости SIYI наделила связь HM30 функцией реле дистанционного управления.
Функция «ретрансляции дистанционного управления» разработана для сверхдальних полетов. Она позволяет двум наземным устройствам передавать управление одним и тем же воздушным устройством, достигая максимального расстояния передачи данных, вдвое превышающего аналогичный показатель для одной стандартной системы передачи.
Она может широко применяться в инспекции круизных линий, беспилотной доставке, беспилотной логистике и других областях.
*Для использования функции «двойной оператор» «Реле дистанционного управления» «Беспроводной ретранслятор» необходимо приобрести комбо ретранслятор. Обычные комбо не оснащены этой функцией.

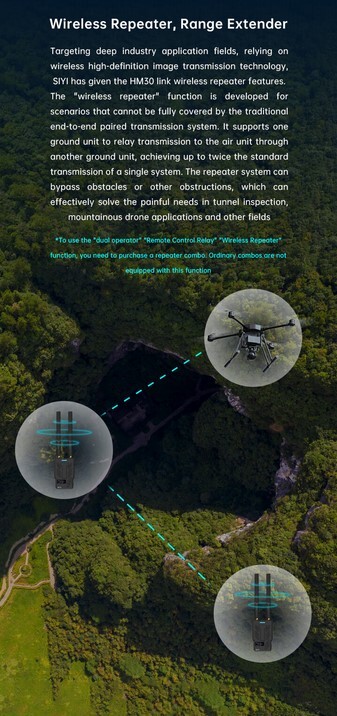

Беспроводной ретранслятор, расширитель диапазона
Ориентируясь на глубокие области применения в промышленности, опираясь на беспроводную технологию передачи изображения высокой четкости SIYI наделила HM30 функциями беспроводного ретранслятора. Функция «беспроводного ретранслятора» разработана для сценариев, которые не могут быть полностью охвачены традиционной системой сквозной парной передачи. Она позволяет одному наземному устройству передавать сигнал на воздушное устройство через другое наземное устройство, что в два раза превышает стандартную передачу одиночной системы. Система ретрансляции может обходить препятствия и другие преграды, что может эффективно решить болезненные потребности в инспекции туннелей, применении беспилотников в горах и других областях.
*Для использования функции «двойной оператор» «реле дистанционного управления» «беспроводной ретранслятор» необходимо приобрести комбо ретранслятор. Обычные комбо не оснащены этой функцией.

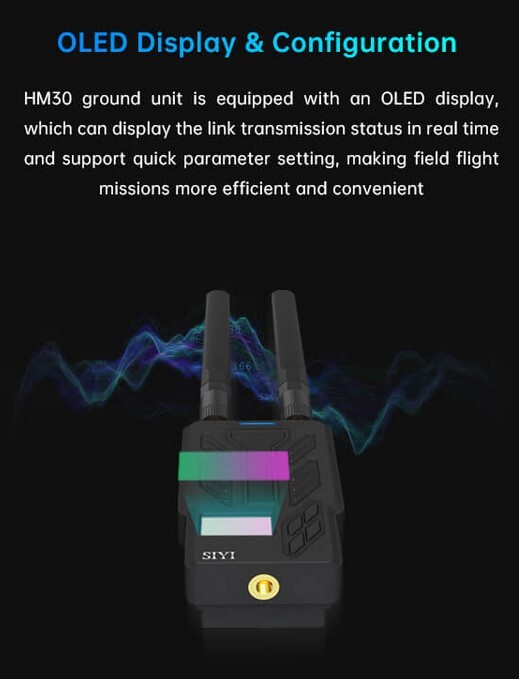

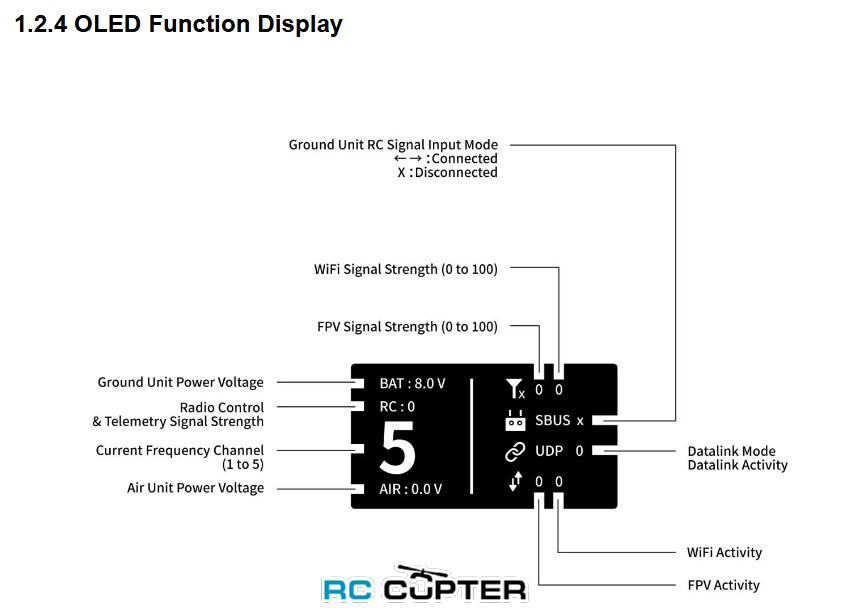

OLED-дисплей и конфигурация
Наземный блок HM30 оснащен OLED-дисплеем, который может отображать статус передачи данных в режиме реального времени и поддерживать быструю настройку параметров, что делает полеты в полевых условиях более эффективными и удобными.

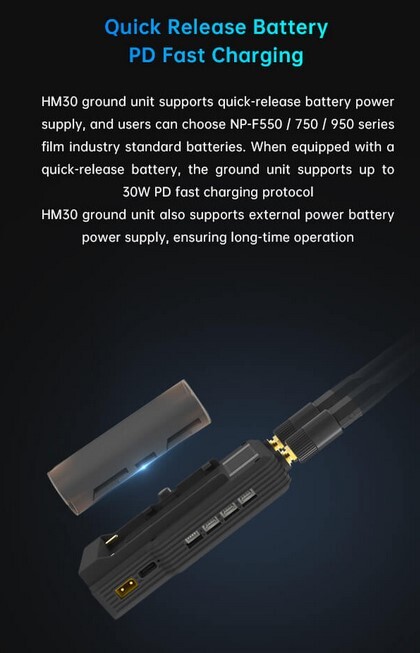

Быстросъемная батарея, быстрая зарядка PD
Наземное устройство HM30 поддерживает быстросъемный источник питания, и пользователи могут выбрать стандартные для киноиндустрии батареи серии NP-F550 / 750 / 950. При использовании быстросъемного аккумулятора наземный блок поддерживает протокол быстрой зарядки PD мощностью до 30 Вт. Наземный блок HM30 также поддерживает внешнее питание от аккумулятора, обеспечивая длительную работу.

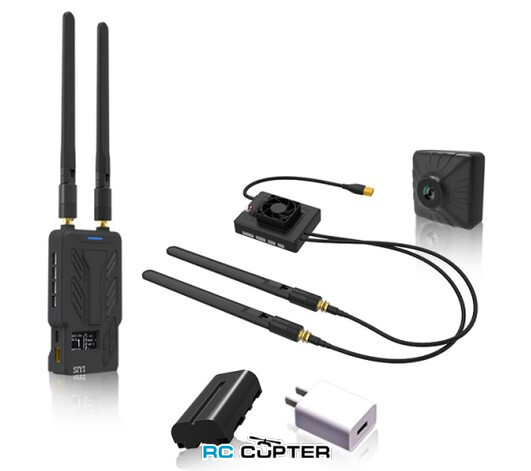

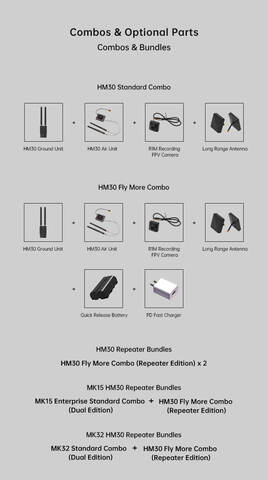

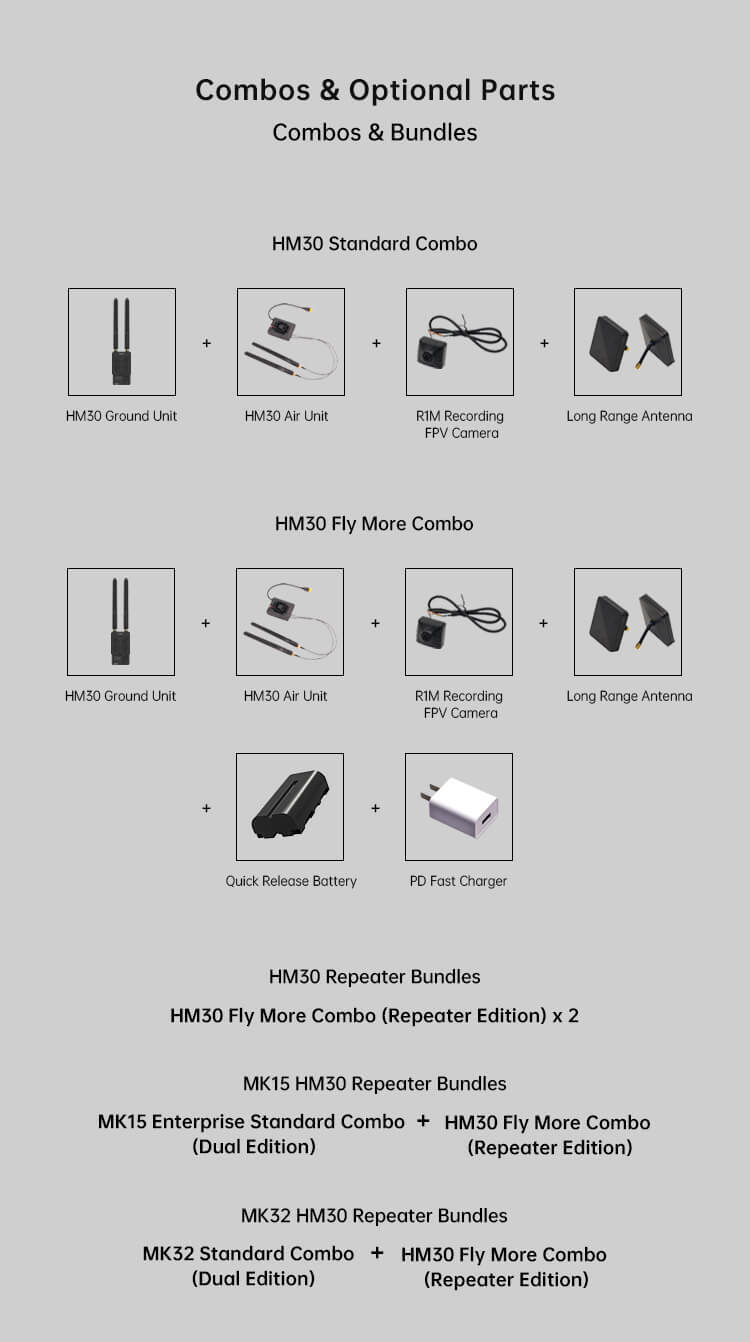

Комплектация:

1 x блок заземления HM30
2 x Стандартная омни-антенна
2 x Антенна дальнего действия
1 x Воздушный блок HM30
2 x Стандартная антенна Omni
1 x R1M Записывающая FPV-камера
1 x наземный блок XT30-папа кабель питания
1 x Кабель для зарядки от Type-C до Type-C
1 x Конвертер Type-C в USB-A
1 x Кабель Type-C - Micro-USB
1 x Кабель для подключения GH1.25 4Pin к разъему S.Bus
1 x Кабель для подключения GH1.25 4Pin к разъему RJ45
1 x Кабель телеметрии для полетного контроллера PX4 / ArduPilot
1 x Кабель S.Bus для воздушного блока
1 x Кабель ШИМ
1 x Кабель Ethernet
1 x Заряжаемая батарея NP-F750 2S (только в Fly More Combo)
1 x 20 Вт зарядное устройство (Type-C, US Plug) (только в Fly More Combo)

Видеообзор:

Ссылки:

Часто задаваемые вопросы

SIYI HM30 - это система передачи изображения Full HD на большие расстояния с дистанционным управлением, телеметрией и встроенным экранным меню (OSD).
Какие частотные диапазоны использует HM30?
От 5100 до 5825 МГц, с центром на 5550 МГц.
Можно ли заменить антенны на HM30?
Да, конечно. Как в наземном, так и в воздушном блоке используются разъемы SMA для установки антенн. Оригинальные антенны SIYI включают в себя: 4 x Omni антенны (2 для земли, 2 для воздуха) 2 x направленные антенны (для земли) Дополнительные антенны SIYI могут быть следующими:
- воздушная антенна «леденец» - наземный блок 17 дБ антенна с высоким коэффициентом усиления - наземный блок 21 дБ антенна с высоким коэффициентом усиления - наземный блок 26 дБ антенна с высоким коэффициентом усиления
Какова мощность передатчика в HM30?
Около 25 дБм / 320 мВт
Какова эффективная дальность действия?
Последний рекорд составляет 50 км. При различных настройках антенны и в разных беспроводных режимах предельная дальность передачи может быть разной. Тест на дальность 26 км Полное видео - SIYI HM30 Система передачи изображения Full HD Удивительный рекорд Тест на дальность 42 км Полное видео - SIYI HM30
Какие полетные контроллеры совместимы с HM30?
Для использования OSD-оверлея полетные контроллеры должны поддерживать выход Mavlink, такие как Ardupilot, PX4, INAV и т.д. Если OSD-оверлей не нужен, то любые полетные контроллеры совместимы с HM30.
Какие пульты дистанционного управления совместимы с HM30?
Любые пульты дистанционного управления, которые поддерживают выход S.Bus, или их приемники поддерживают выход S.Bus.
Какие интерфейсы используются для вывода видеопотока на наземный блок HM30?
- USB-C - LAN (UDP-телеметрия одновременно) - Внутренний WiFi (UDP-телеметрия одновременно) - USB WiFi (UDP-телеметрия одновременно)
Поддерживает ли наземный блок HM30 выход HDMI?
Да, с помощью отдельного модуля конвертера наземного блока LAN-HDMI Output.
Поддерживает ли воздушный блок HM30 вход HDMI?
Да, с помощью отдельного модуля конвертера HDMI-Ethernet Air Unit.
Каковы размеры и вес блока HM30 и FPV-камеры?
Воздушный блок - Размеры: 70x55x24 мм (антенна отсоединена, высота вентилятора включена) - Вес: 74 г (антенна отсоединена) FPV-камера - Размеры: 42x42x25 мм - Вес: 23 г.
Какие модели наиболее подходят для HM30?
FPV-крылья, мультироторы и VTOL.
