Аппаратура управления SIYI MK32 hdmi Combo - Цифровая передача видео

Артикул: 36494

Есть в наличии

Описание
Характеристики
Отзывы (0)

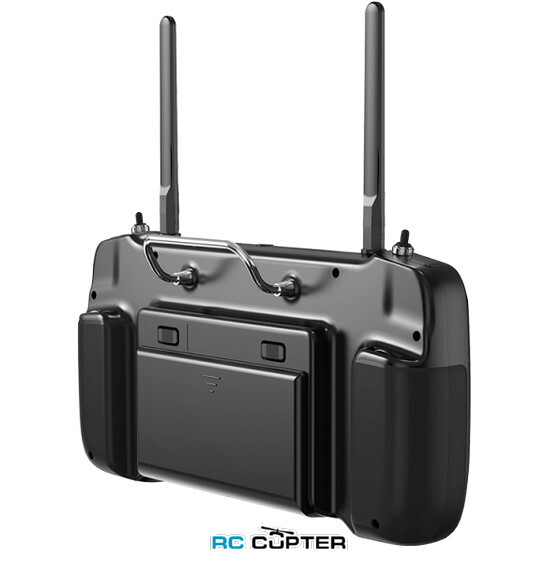

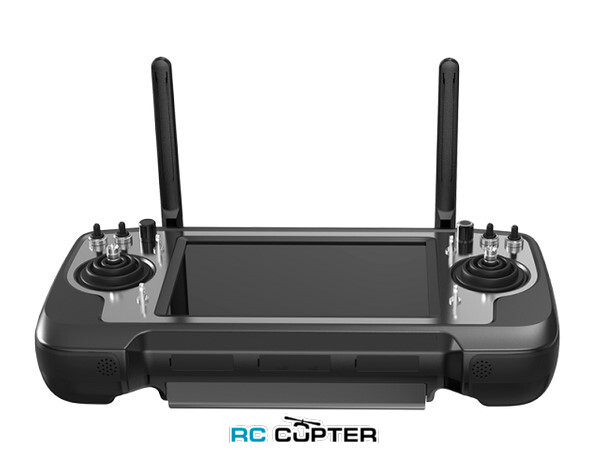

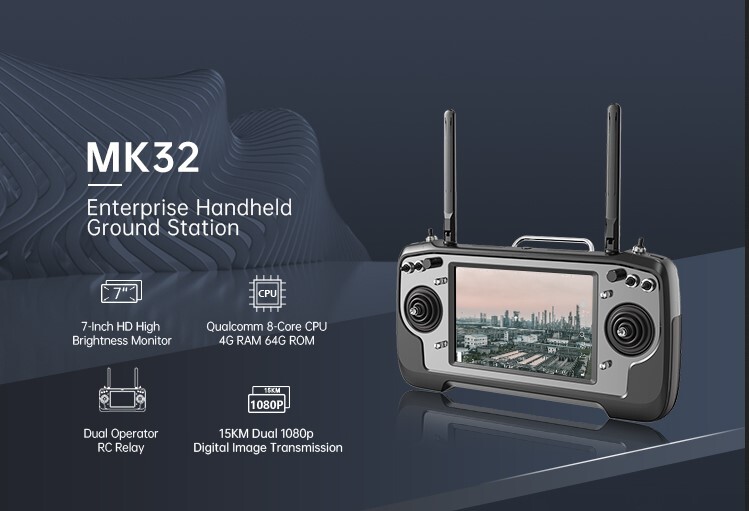

Портативная наземная станция управления для беспилотных воздушных, наземных, надводных средств передвижения. Цифровая передача изображения (Enterprise Handheld Ground Station/Smart Controller/Dual Full HD Digital Image Transmission).

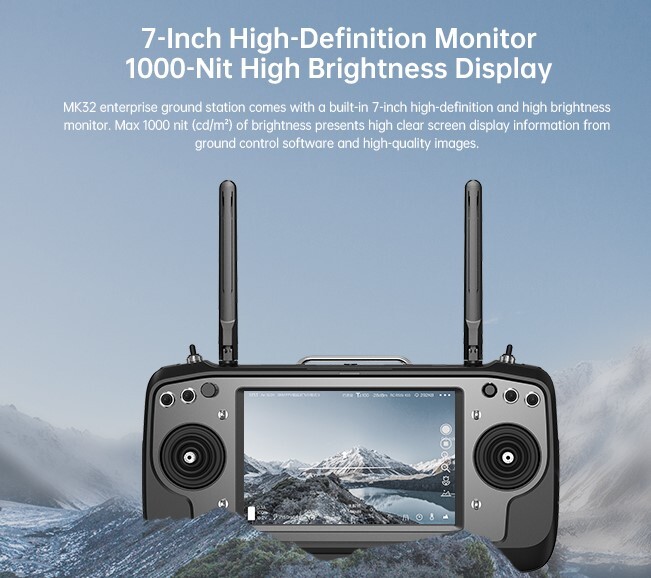

7 дюймовый HD монитор 1000 кд/м2

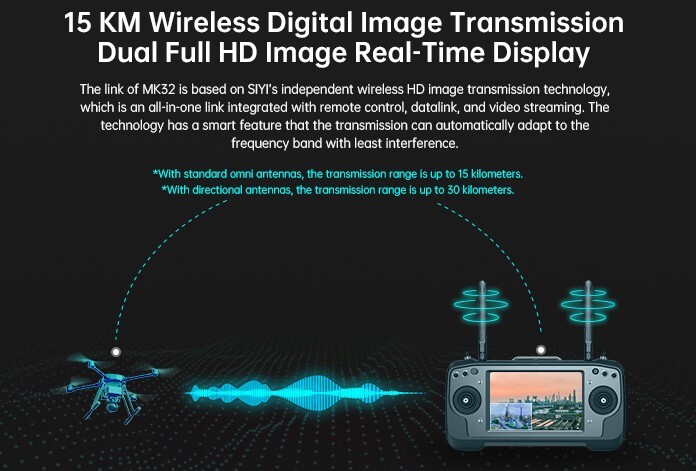

Цифровая передача изображения Dual HD
Дальность 15 км
4G RAM, 64GB ROM
8-ядерный процессор QualComm
Декодирование H.264/H.265
Антенна дальнего действия
CE, FCC
Быстрая зарядка 3.5 часа PD
10 часов работы от аккумулятора
на портативной наземной станции Выход HDMI | Выход Ethernet | Вход и выход RC | Аудио вход

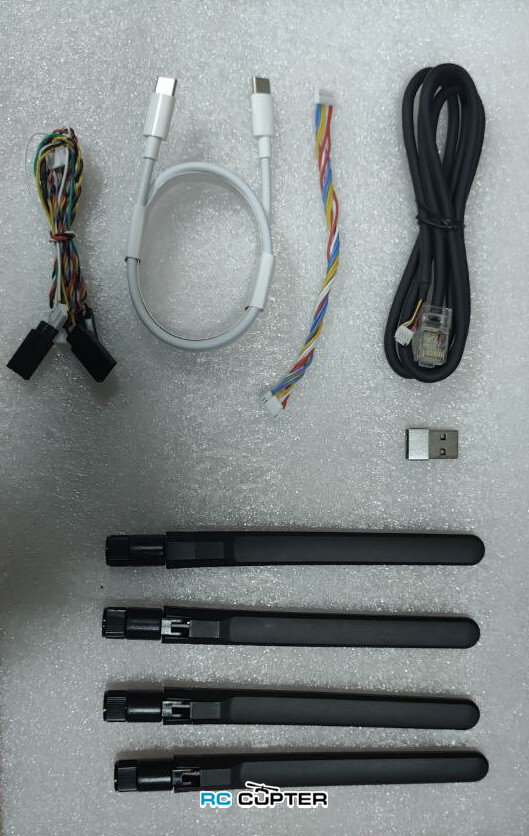

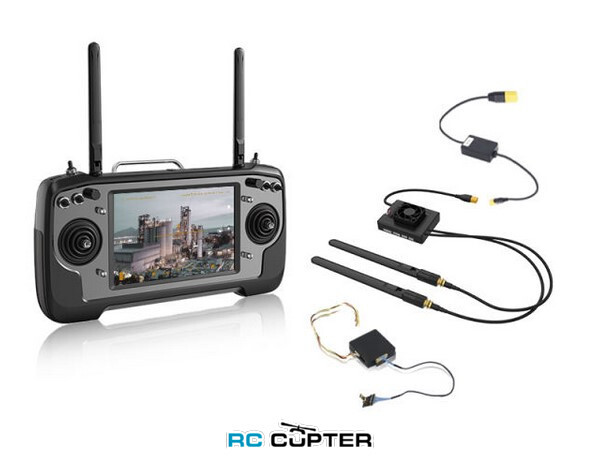

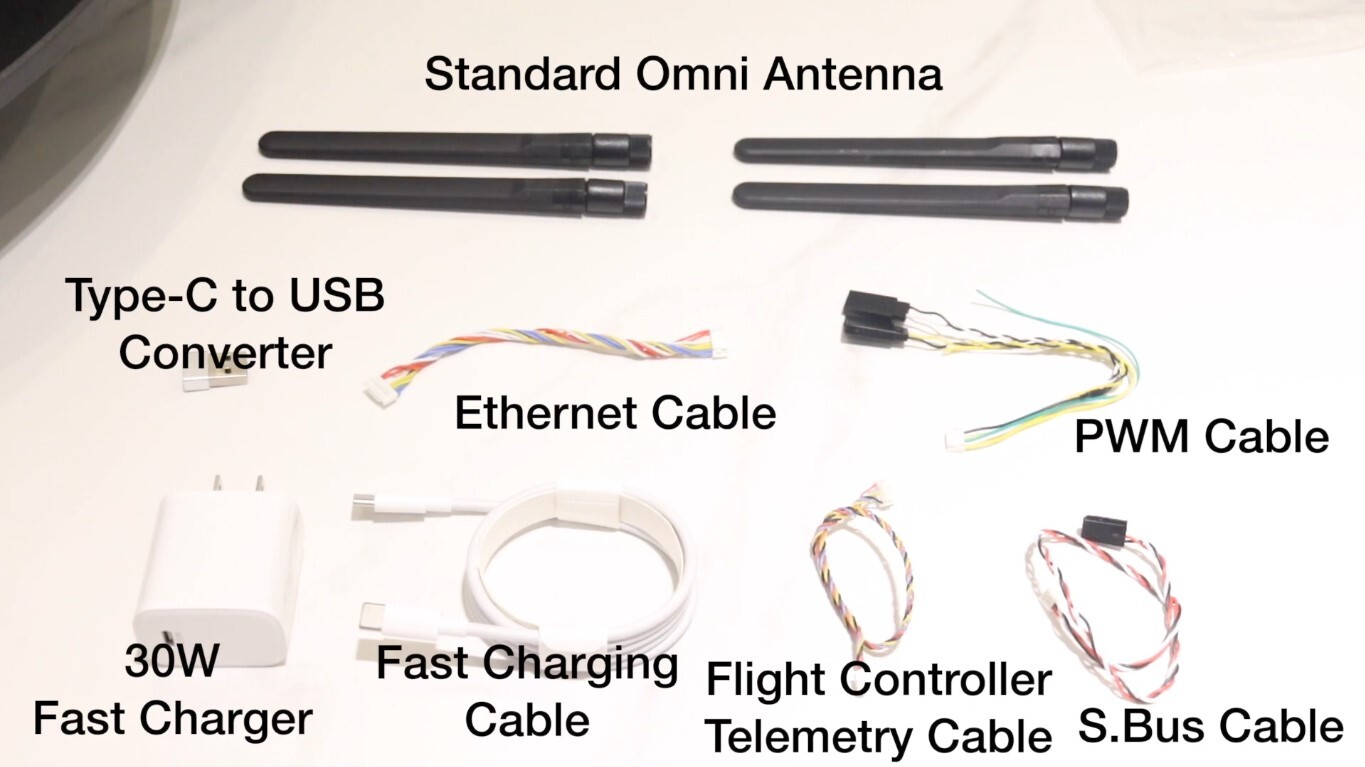

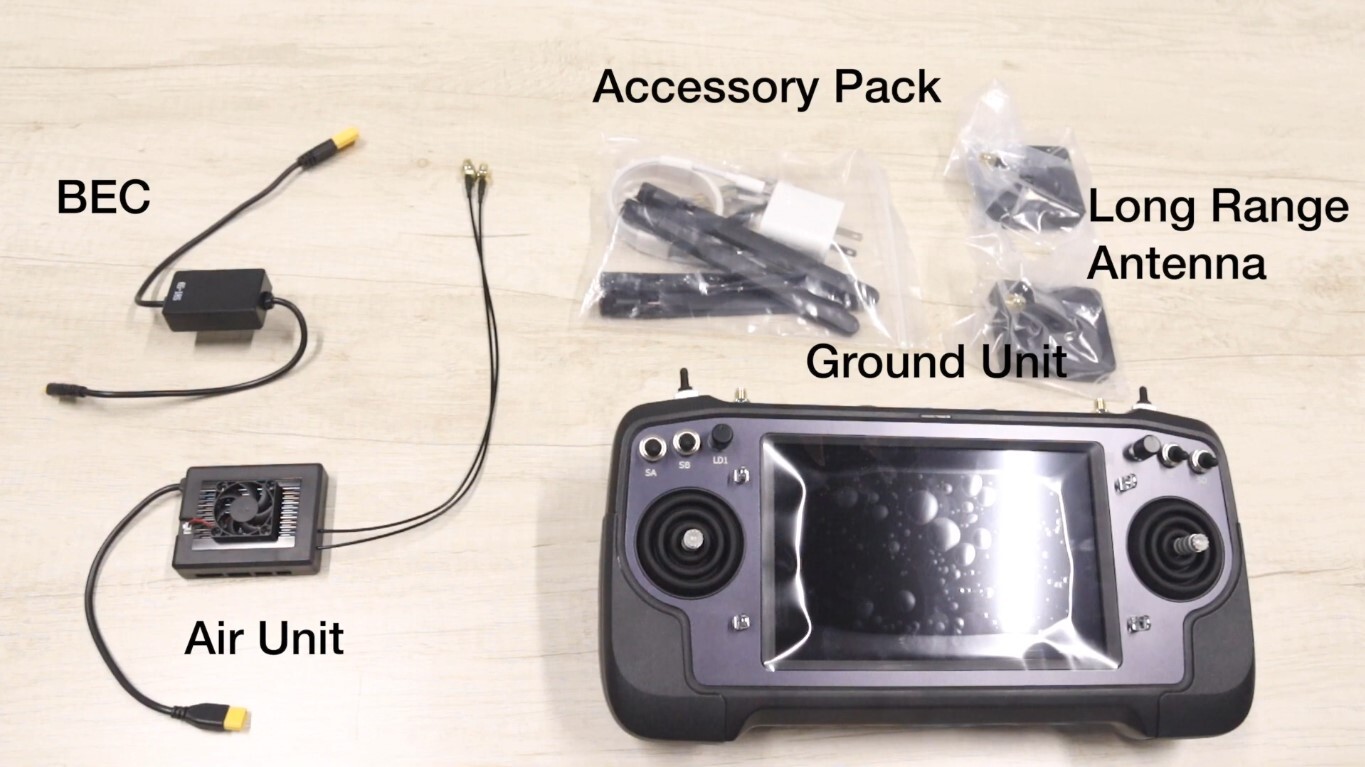

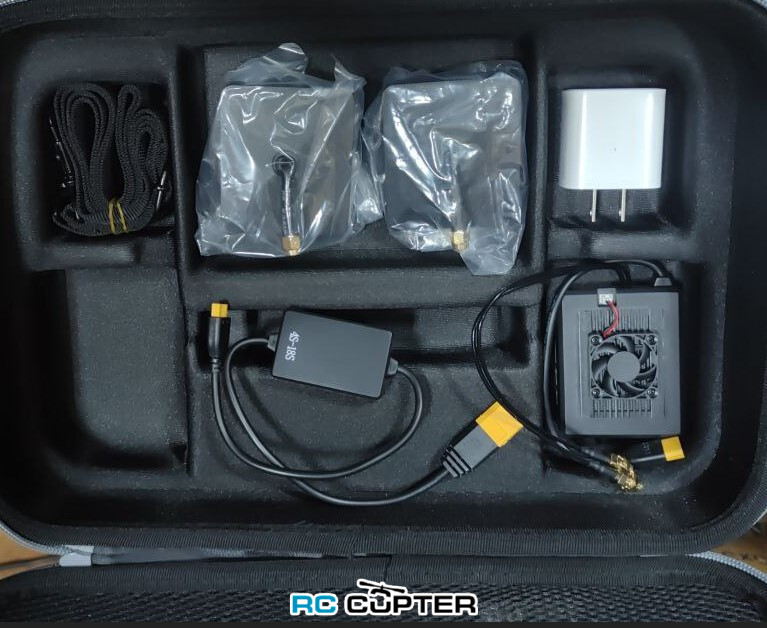

Комплектация

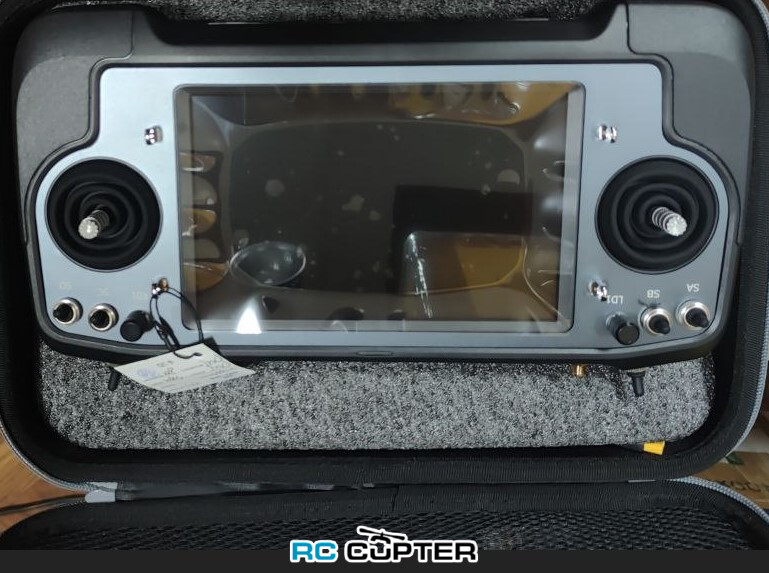

1 x Блок наземного управления MK32
2 x Стандартная омни-антенна
2 x Антенна дальнего действия
1 x воздушный блок
1 x Модуль питания 4S - 18S
2 x Стандартная омни-антенна

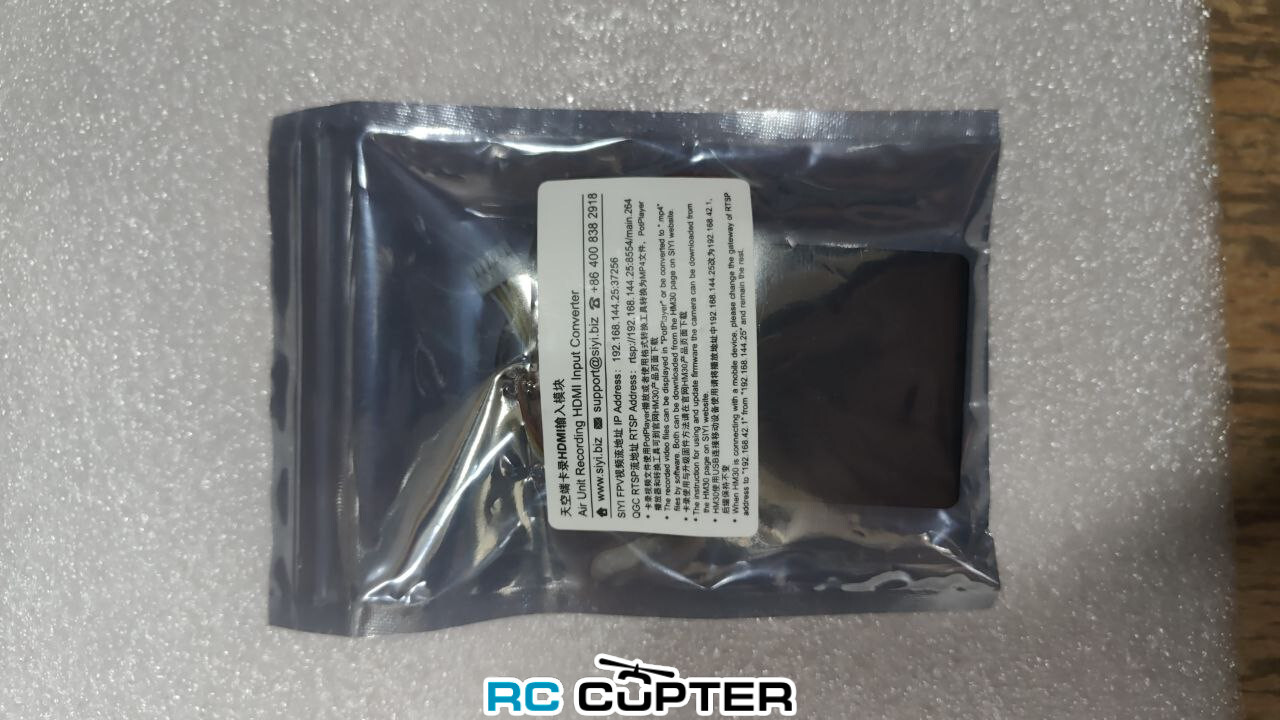

1 x Конвертер HDMI-входа воздушного блока (только в комплектации HDMI Combo)
1 x PX4 / ArduPilot Flight Controller Телеметрический кабель
1 x Кабель S.Bus воздушного блока
1 x ШИМ-кабель
1 x Кабель Ethernet
1 x 30W PD быстрая зарядка (Type-C, US Plug)
1 x Кабель быстрой зарядки PD (Type-C - Type-C)
1 x Конвертер Type-C в USB-A
1 x Чехол для переноски
1 x Ремешок для переноски
1 x Ремешок для портативной наземной станции

Ссылки:

Характеристики в целом

Максимальная дальность передачи	15 км (Беспрепятственно, без помех)
Каналы	16 физических каналов 16 каналов связи
Совместимые с Datalink полетные контроллеры	PX4 / Ardupilot Полетные контроллеры open-source: SIYI N7 и т.д. Сельскохозяйственные полетные контроллеры: BOYING Paladin V2 JIYI K++ V2 / K3A Pro VK V7AG / V9AG
Видеопоток совместимый с Android GCS (Наземной станцией управления - Ground Control Station (GCS))	SIYI Оригинальное приложение: SIYI FPV GCS с открытым исходным кодом: QGroundControl Mission Planner Сельскохозяйственный GCS: BOYING Agriculture JIYI Agri-Assistant / IFLY VK Agriculture
Видеопоток совместимый с Windows GCS	GCS с открытым исходным кодом: QGroundControl Mission Planner (H264 только)

Пульт дистанционного управления (наземный блок)

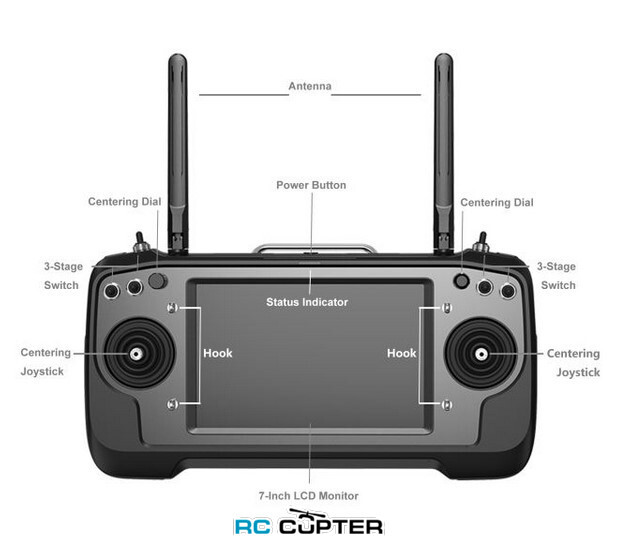

Монитор	7-дюймовый сенсорный ЖК-дисплей высокой четкости и яркости
Система	Android 9.0 OS 4G RAM, 64G ROM
Емкость и тип аккумулятора	10200 мАч 7.4 В 2S Li-ion 75.48 Втч
Протокол быстрой зарядки	PD 30 Вт
Время зарядки	3.5 часа (PD 30 Вт)
Время работы от акб	10 часов
Антенна (Gain)	Всенаправленная антенна (Omni): 5 дБи Антенна дальнего действия (Long Range): 11 дБи Lollipop Антенна (опционально): 5 дБи

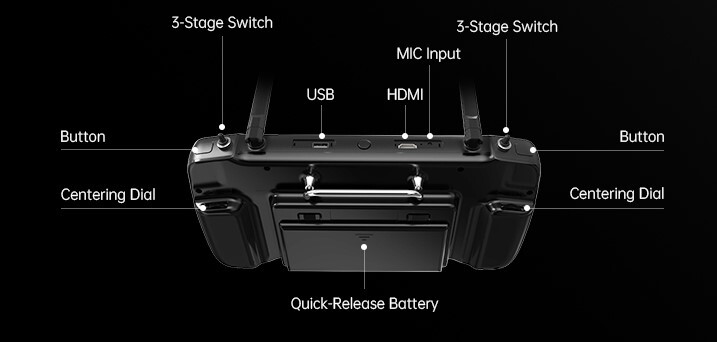

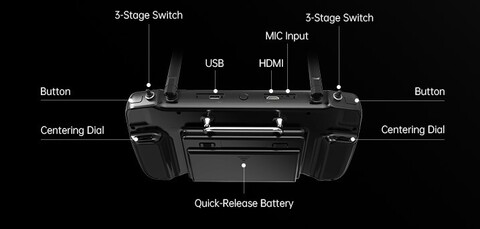

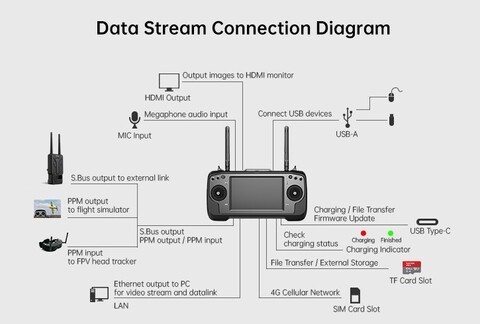

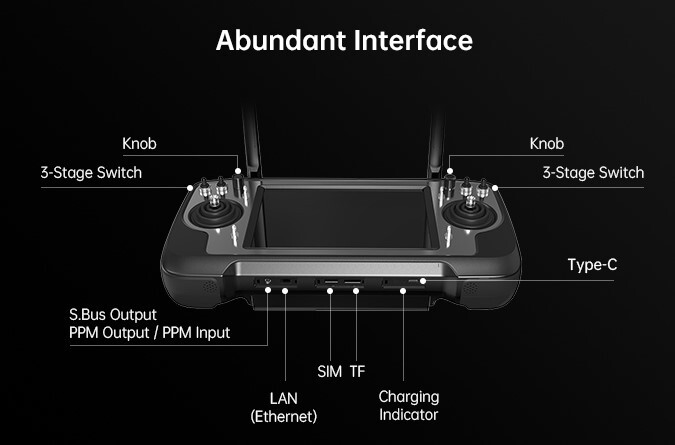

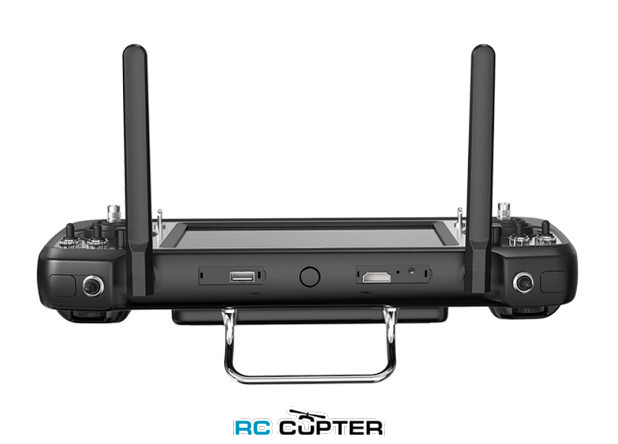

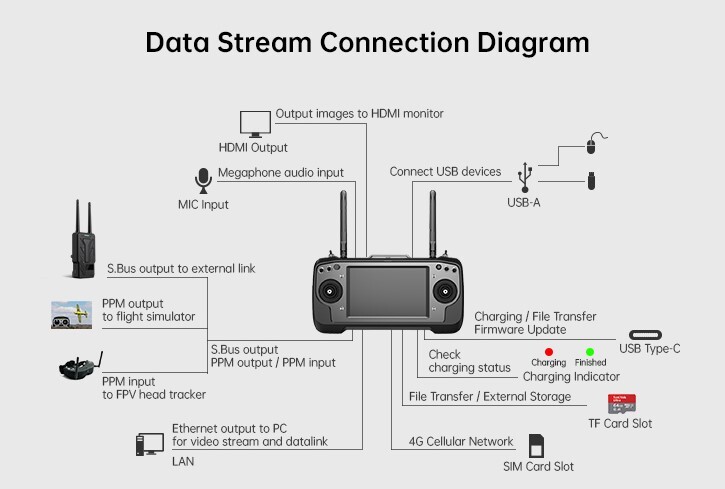

Интерфейс и порты	Видеовыход: Стандартный HDMI Внешнее устройство (мышь, USB-носитель): USB-A Зарядка: Type-C Обновление прошивки: Type-C Передача файлов: Type-C / USB-A Мобильная сеть: Слот для SIM-карты External Storage: Слот для TF-карты / USB-A Порт связи: LAN (Ethernet) Вход/выход RC-сигнала: Нижний аудиопорт
Размеры (Antenna Overlapped)	308 x 148 x 72 мм
Вес (Antenna Overlapped)	1440 г
Уровень водонепроницаемости	IP4X
Рабочая температура	-10℃ ~ 50℃

Воздушный блок (Air Unit)

Выход сигнала	16 каналов SBUS 5 каналов PWM

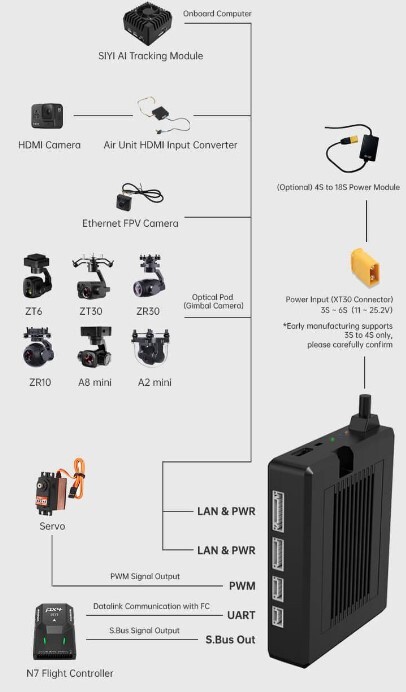

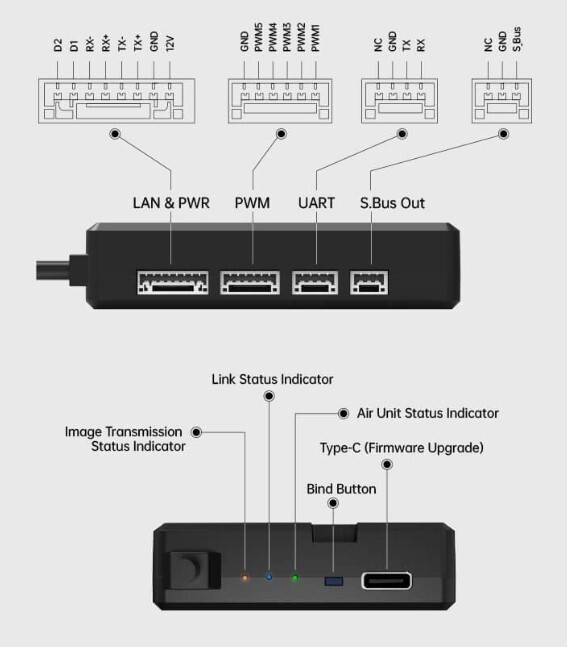

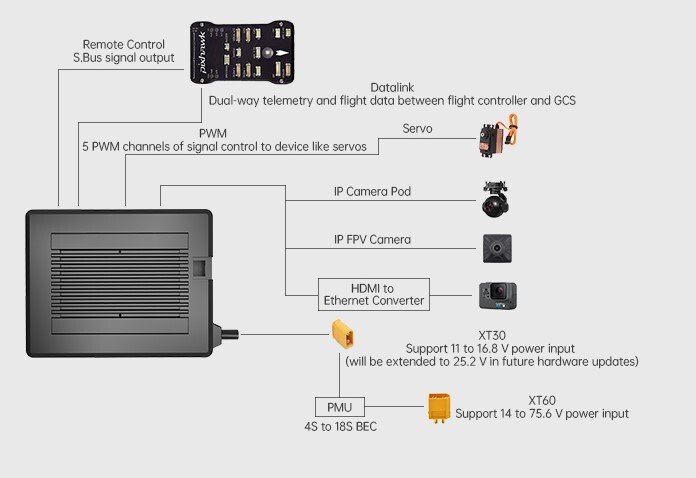

Интерфейс и порты	S.Bus RC Выход сигнала: SBUS (GH1.25 3-Pin) Datalink (к полётнику): UART (GH1.25 4-Pin) PWM канал от 1 до 5: PWM (GH1.25 6-Pin) Видеовход / сетевая связь: LAN (GH1.25 8-Pin) Обновление прошивки: Type-C
Антенна (Gain)	Omni антенна: 5 дБи Lollipop антенна: 5 dBi (опционально)
Рабочее напряжение	воздушный блок (Air Unit): 3S ~ 6S / 12.6 ~ 25.2 В 4S ~18S Модуль питания : 16.8 ~ 75.6 В
Потребляемая мощность	Воздушный блок (Air Unit): - Среднее: 2,8 Вт - Макс: 12 В Воздушный блок + модуль питания 4S - 18S: - Среднее значение: 3.2 В - Макс: 12 В
Размеры (без антенны)	70 x 55 x 16 mm (fan included)
Вес (без антенны)	Воздушный блок: 74 г Воздушный блок + модуль питания 4S - 18S: 109 г
Рабочая температура	-10℃ ~ 50℃

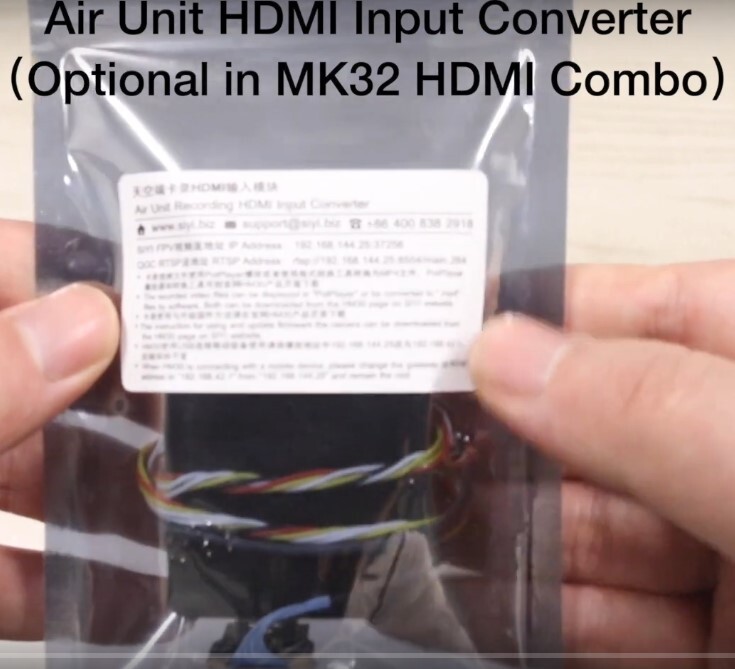

Конвертер HDMI-входа для воздушного блока (опция, поставляется в комплектации "combo" для MK32/MK15)

Видеовход	Micro HDMI
Видеовыход	Ethernet
Рабочее напряжение	12 В
Потребляемая мощность	3 Вт
Разрешение видеозаписи	1080p (1920 × 1080) @ 30 fps 720p (1080 × 720) @ 30 fps
Битрейт	12 Mbps (H265 codec)
Формат хранения файлов	FAT32
Формат записи видео	H265
Поддерживаемые типы TF / SD карт	MicroSD Class10, менее 32 Гб
Размер	424111 мм
Вес	26 г
Рабочая температура	-10℃ ~ 50℃

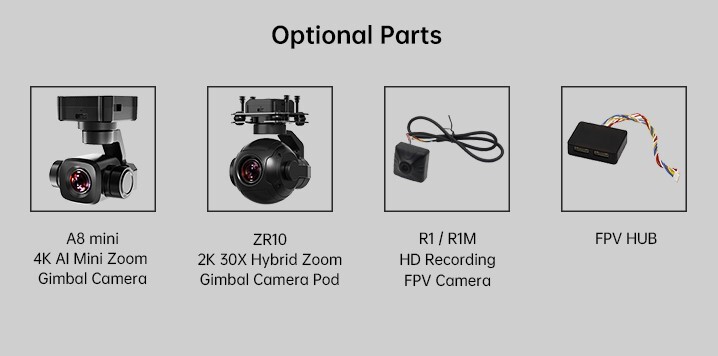

Записывающая FPV-камера R1M (опционально, поставляется с HM30 в обеих комплектациях "combo" )

Порт видеовыхода	Ethernet
Матрица	1/2,9 дюйма, 2 МП
Угол обзора (FOV)	Диагональ: 90° Горизонтальный: 80°
Рабочее напряжение	12 В
Потребляемая мощность	2.5 Вт
Разрешение видеозаписи	1080p (19201080) @ 30 fps 720p (1280720) @ 30 fps
Битрейт	12 Мбит/с (Mbps)
Формат записи видео	MP4
Поддерживаемые типы карт памяти TF / SD	MicroSD Class10 Менее 32 ГБ
Формат хранения файлов	FAT32
Размер	42 x 42 x 25 мм
Вес	23 г
Рабочая температура	-10℃ ~ 50℃

Часто задаваемые вопросы

Работает ли в MK32 сервис Google?
Портативная наземная станция MK32 работает под управлением ОС Android, в которую по умолчанию включен сервис Google.
Может ли MK32 запускать приложения сторонних разработчиков?
На ОС Android в портативной наземной станции MK32 можно запускать любые приложения, совместимые с операционной системой Android 9.0 и выше.
Сколько языков поддерживает ОС MK32? Как я могу изменить язык системы?
ОС Android в портативной наземной станции MK32 поддерживает практически все доступные языки, которые можно легко переключить в системных настройках.
Сколько времени требуется для полной зарядки наземного устройства MK32? Как насчет времени автономной работы?
Наземная станция MK32 может быть полностью заряжена за 3,5 часа с помощью оригинального быстрого зарядного устройства PD 30W. Пожалуйста, выключите наземное устройство перед зарядкой. После полной зарядки он может работать до 10 часов.
Сколько камер можно подключить к воздушному блоку MK32? Могу ли я переключать дисплей камеры?

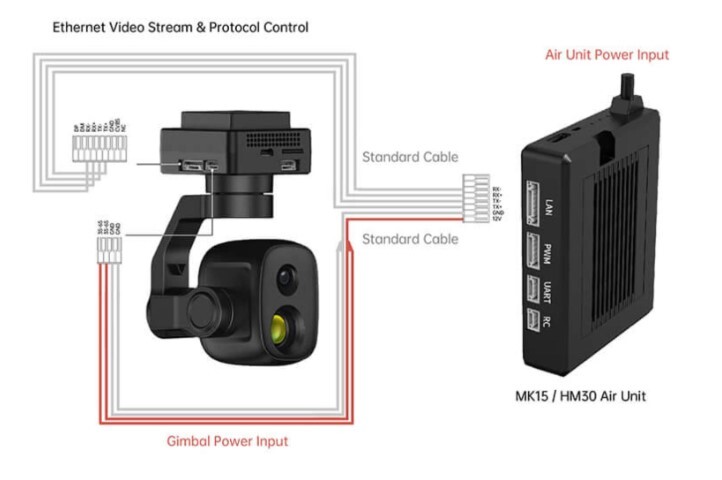

К воздушному блоку MK32 можно подключить две IP-камеры через FPV-хаб. Через приложение SIYI FPV мы можем одновременно просматривать два видеопотока. Для получения более подробной информации обратитесь к руководству.
Совместим ли линк SIYI с любым сторонним линком?
Связь SIYI является сквозной, что означает, что она может передавать любые данные и протоколы, но она не совместима со сторонними связями, использующими частный протокол.
Какова пропускная способность канала MK32?
Пропускная способность при загрузке составляет 7M, при скачивании - 14M.
В чем разница между MK32 и MK32E?
MK32 является основной моделью. Рабочая частота составляет 5 ГГц, дальнобойность которой оптимизирована путем массовых полевых испытаний, аппаратной доработки и работы программного обеспечения. Связь MK32 совместима с HM30 и MK15. MK32E подготовлен для специфического рынка, на котором разрешены только 2,4 ГГц. Связь MK32E совместима с MK15E. Связь MK15E / MK32E не совместима со связью MK15 / HM30 / MK32. По дальности действия MK15E / MK32E не превосходит MK15 / HM30 / MK32.

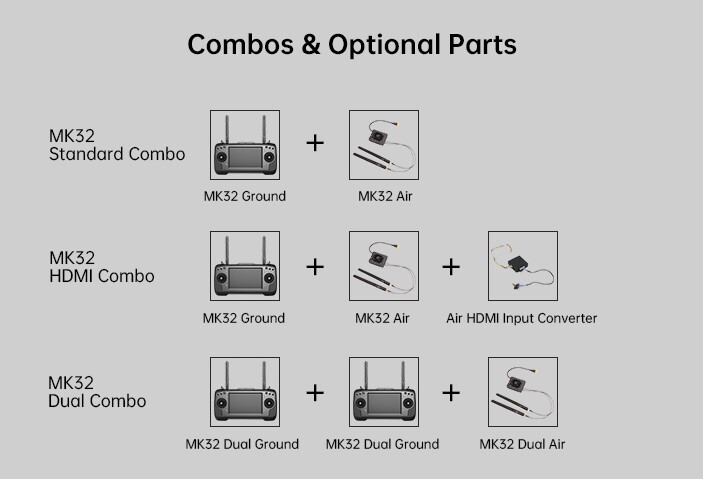

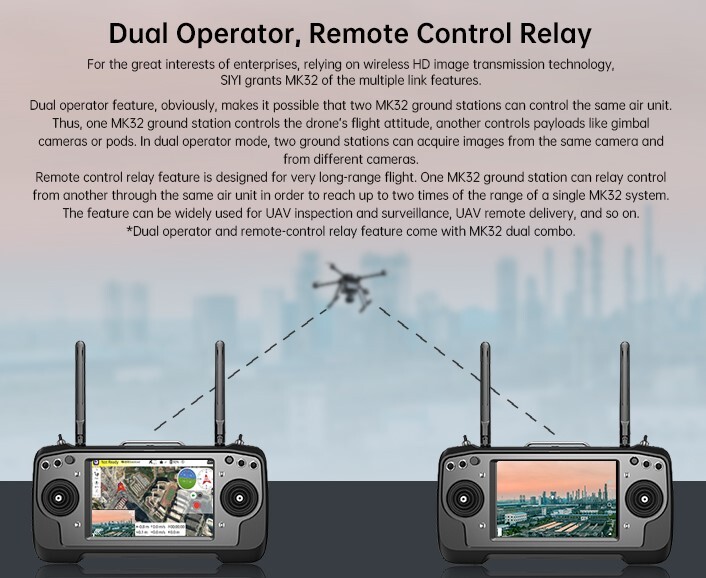

В чем разница между двойной (dual) версией и обычной версией?
Двойная версия поставляется с функциями «Двойной оператор» и «RC-реле» (RC Relay). Обычная версия не имеет таких функций.
Может ли связь MK32 с Windows GCS через WiFi Hotspot по протоколу UDP?
Данная функция недоступна. Приглашаем вас следить за будущими обновлениями продукта MK32.
Какое программное обеспечение GCS (Ground Control Software) вы предлагаете использовать со связью MK32?
GCS с открытым исходным кодом, такие как QGround Control и Mission Planner. Android GCS может работать непосредственно в ОС MK32. Windows GCS может взаимодействовать со связью MK32 через Bluetooth или порт обновления Type-C.
Я являюсь пользователем UGV / USV. Какой радиус действия я должен ожидать от связи MK32 при испытаниях «земля - земля» или «земля - поверхность воды»?
У системы MK32 много клиентов в сообществе UGV и USV. При использовании стандартной омни-антенны в условиях отсутствия помех дальность связи «земля - земля» или «земля - водная поверхность» обычно составляет от одного до двух километров. При использовании направленной антенны дальнего действия дальность действия может быть увеличена до более чем двух километров.
