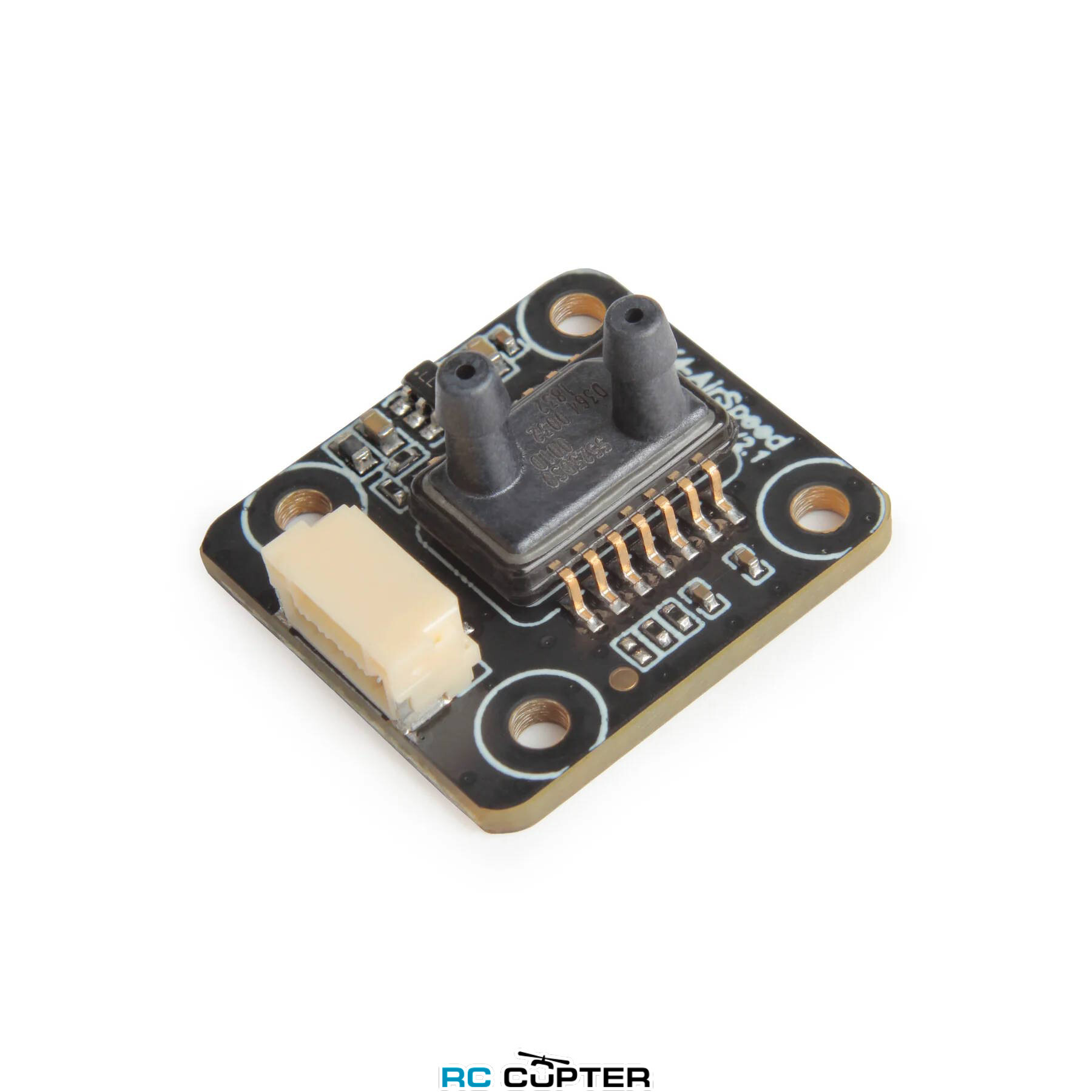

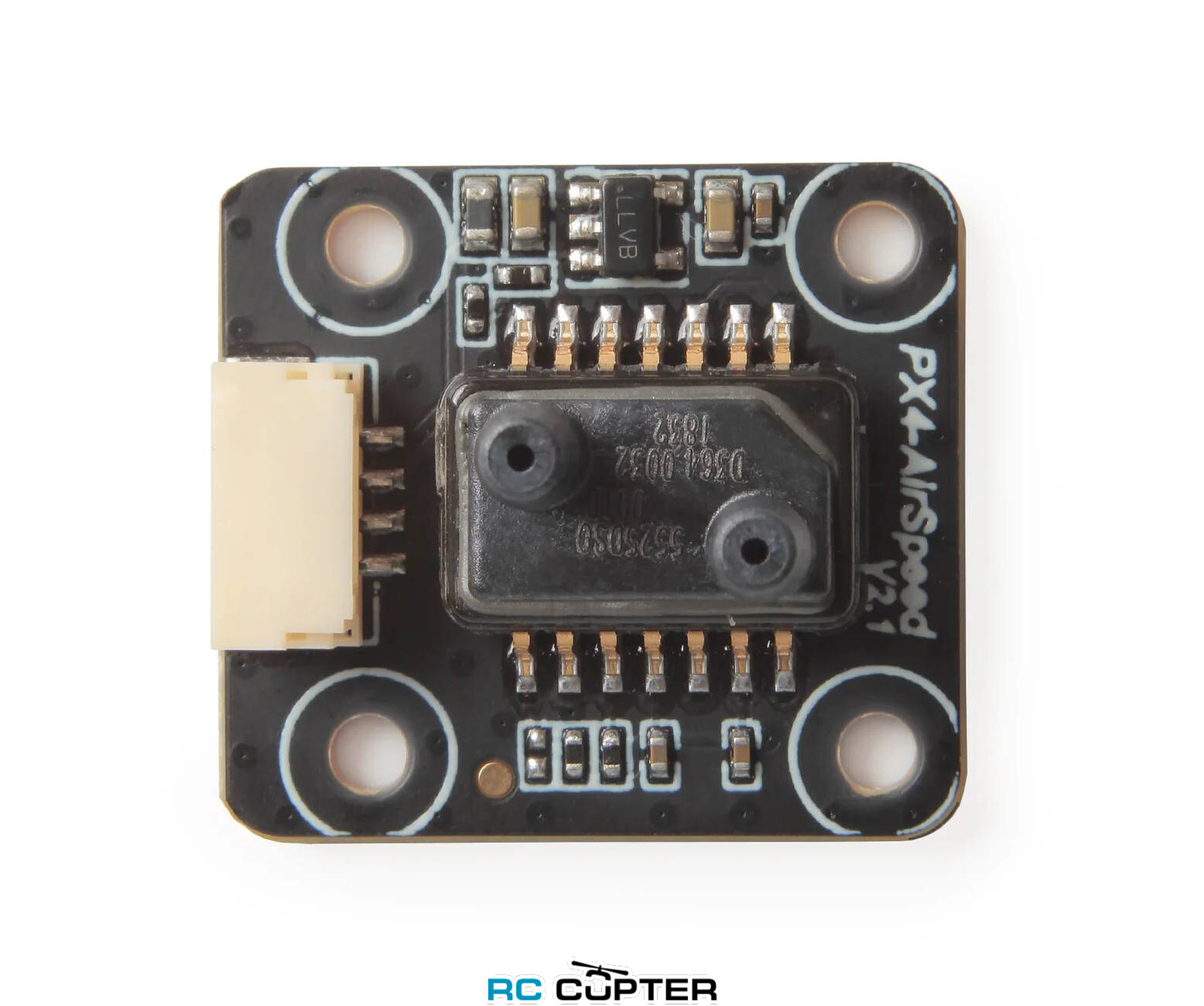

Цифровой датчик воздушной скорости Holybro MS5525DSO для Pixhawk (PT60 Pitot Tube)

Цифровой датчик скорости воздуха - MS5525DSO. Датчик с трубкой Пито PT60 (Артикул 19011)

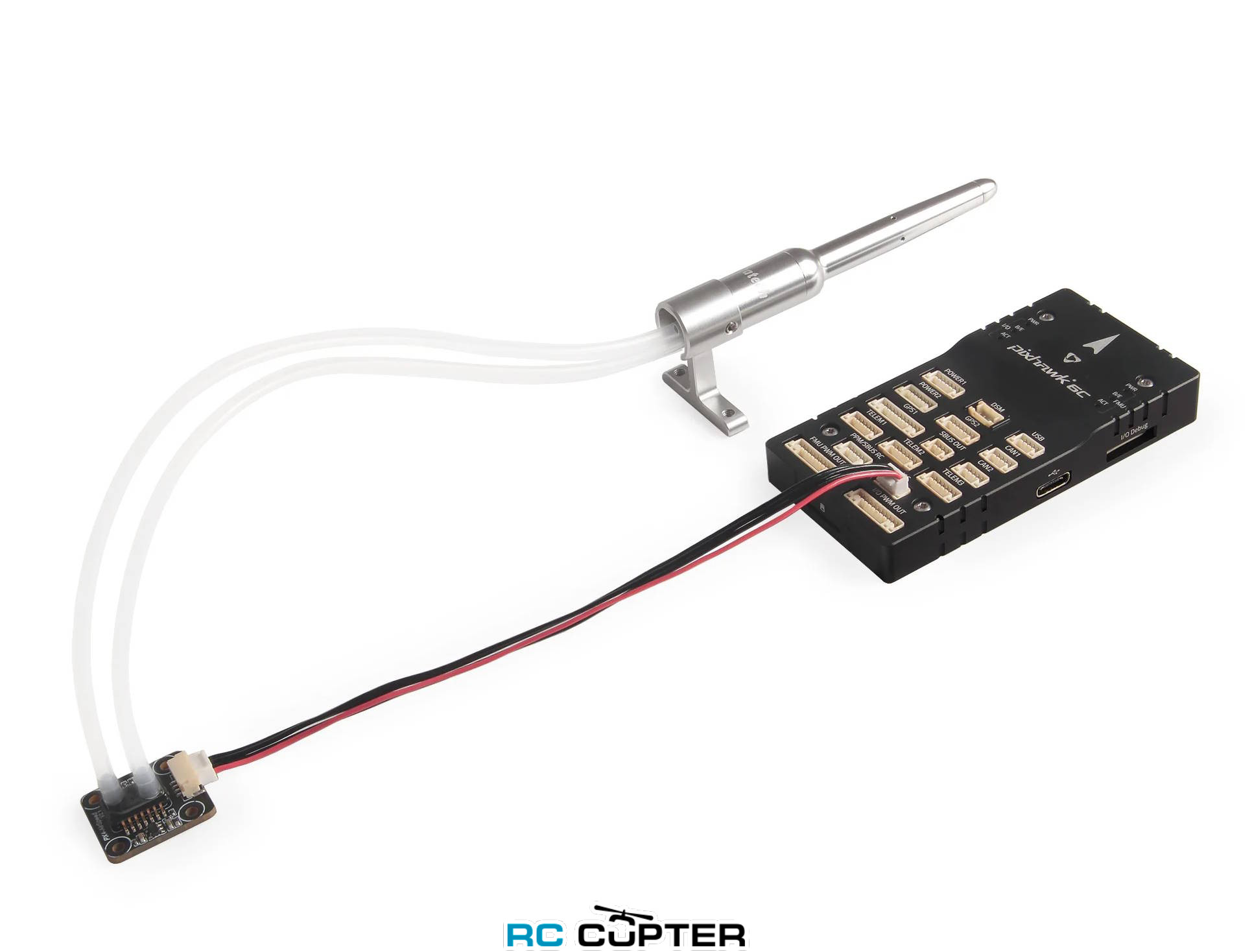

Цифровой датчик воздушной скорости Holybro имеет очень низкое смещение, высокое разрешение и, что самое главное, не страдает от помех, вызванных длинными кабелями и смещениями в ratio-metric выходе других датчиков воздушной скорости. Поддерживается на всех платах полетного контроллера автопилота Holybro с Ardupilot & PX4.

MS5525DSO - новое поколение цифровых малогабаритных датчиков давления от MEAS с интерфейсом шины SPI и I2C, предназначенных для OEM-пользователей. Сенсорный модуль включает в себя датчик давления и сверхмаломощный 24-битный ΔΣ ADC с внутренними заводскими калиброванными коэффициентами. Он обеспечивает 24-битное цифровое значение давления и температуры и различные режимы работы, которые позволяют пользователю оптимизировать скорость преобразования и потребляемый ток. MS5525DSO может быть подключен практически к любому микроконтроллеру. Протокол связи прост и не требует программирования внутренних регистров устройства.
Это новое поколение сенсорных модулей основано на передовой технологии MEMS и использует новейшие преимущества проверенного опыта и ноу-хау TE в области крупносерийного производства модулей давления, которые широко используются уже более десяти лет. Прочный датчик из термопластика выпускается в одно- и двухпортовой конфигурации и может измерять абсолютное, избыточное, составное и дифференциальное давление от 1 до 30psi.

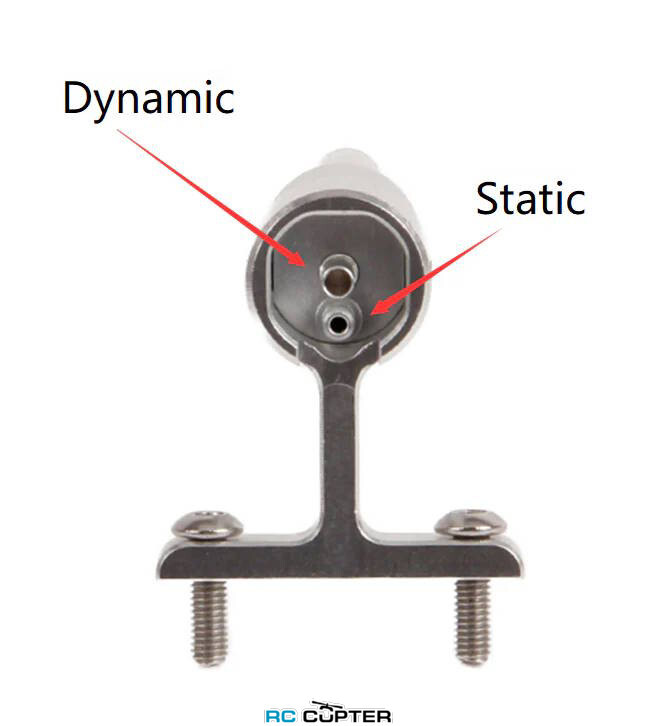

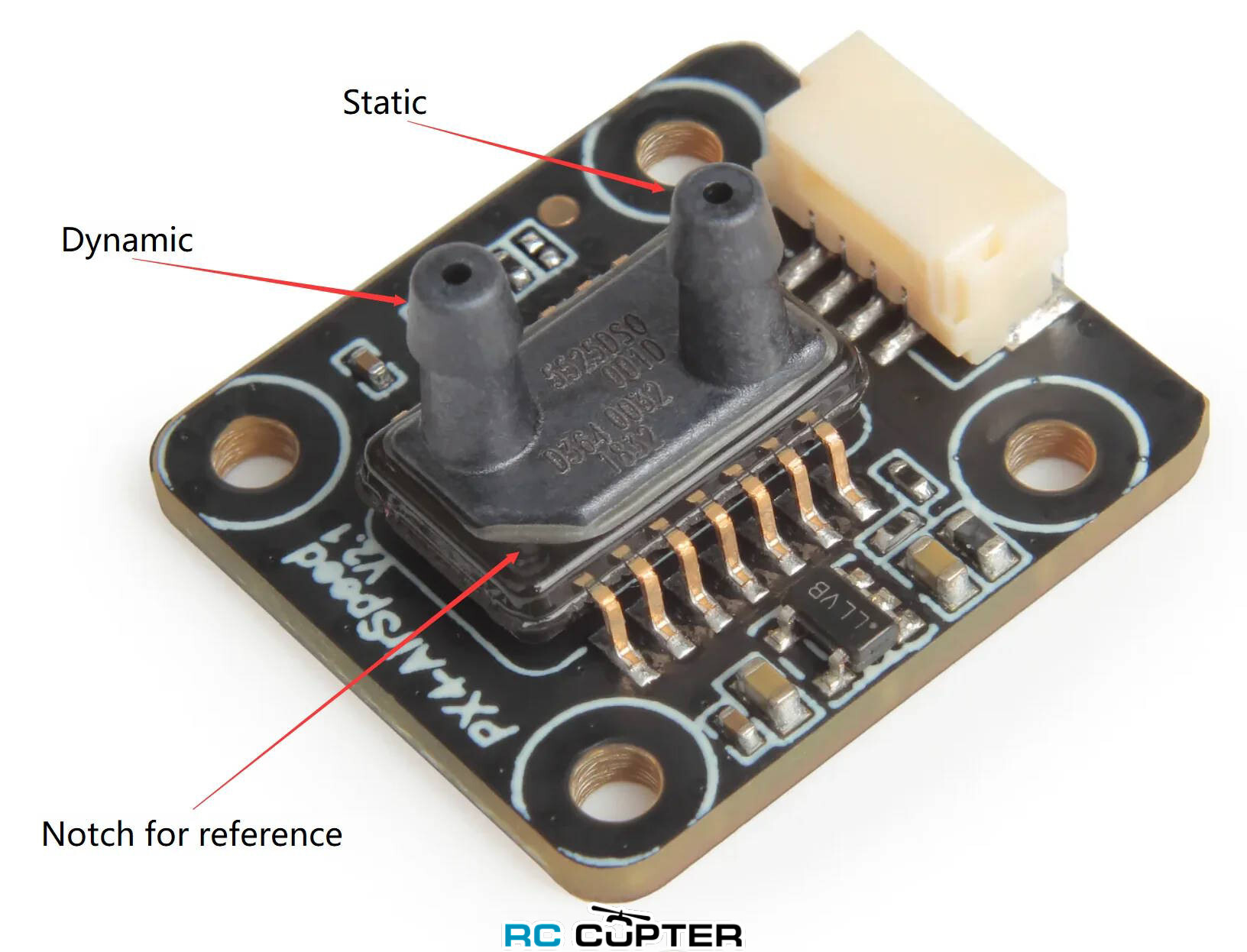

Трубка Пито измеряет полное давление и статическое давление, чтобы определить скоростное давление, из которого можно вывести скорость воздуха. Трубка Пито вставляется в воздуховод наконечником, направленным в сторону воздушного потока. Положительный порт подключается к порту полного давления (Pt), а отрицательный — к порту статического давления (Ps). Затем будет измерено скоростное давление, которое можно преобразовать в скорость.

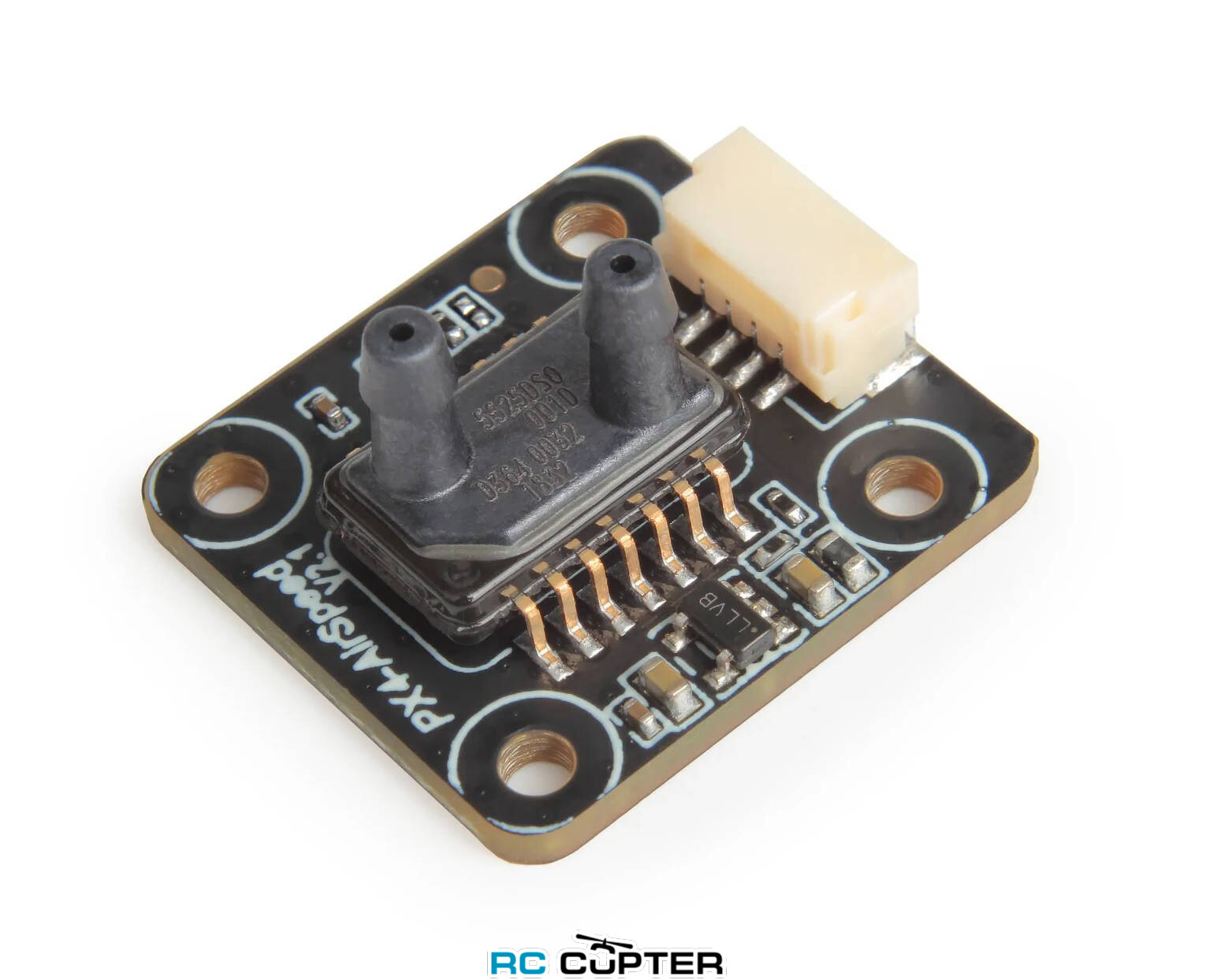

• Номер модели датчика: MS5525DSO
• I2C адрес: 0x76

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Встроенный цифровой датчик давления
• (24-битный ∆Σ ADC)
• Быстрое преобразование до 1 мс
• Низкое энергопотребление, 1 мкА (в режиме ожидания < 0,15 мкА)
• Напряжение питания: от 1,8 до 3,6 В

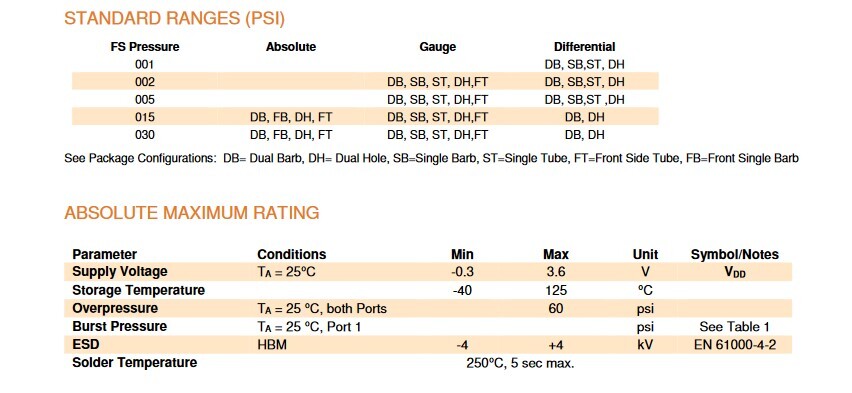

• Диапазон давления: 1 - 30 PSI (0,068-2,068 бар)
• Интерфейс I2C и SPI

ОСОБЕННОСТИ:

• Малогабаритный корпус
• Порты давления с заглушками
• АЦП с низким энергопотреблением и высоким разрешением
• Цифровые выходы давления и температуры

ОБЛАСТИ ПРИМЕНЕНИЯ ПРИМЕНЕНИЯ:

• Автоматизация производства
• Измерение высоты и воздушной скорости
• Медицинские приборы
• Обнаружение утечек

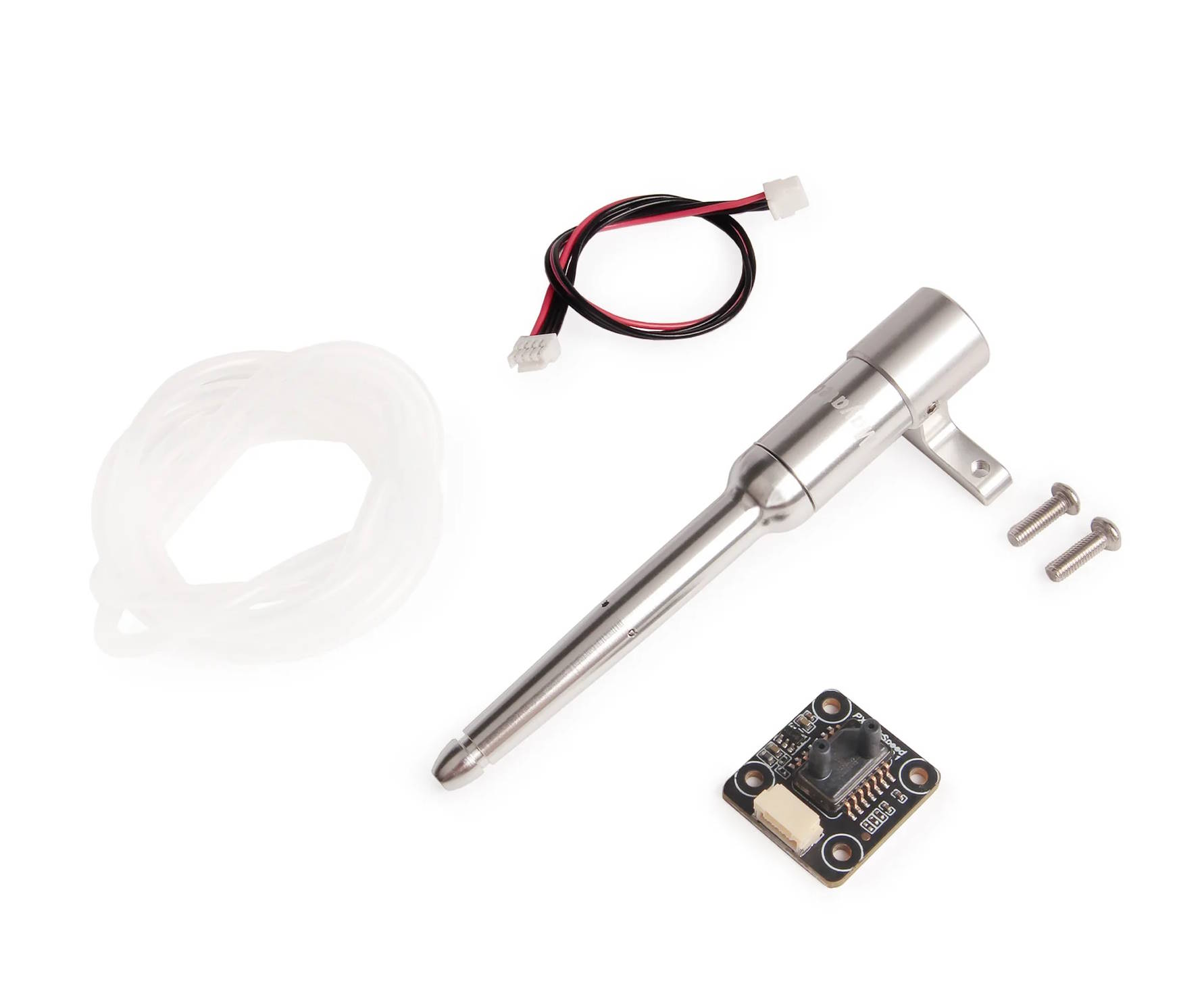

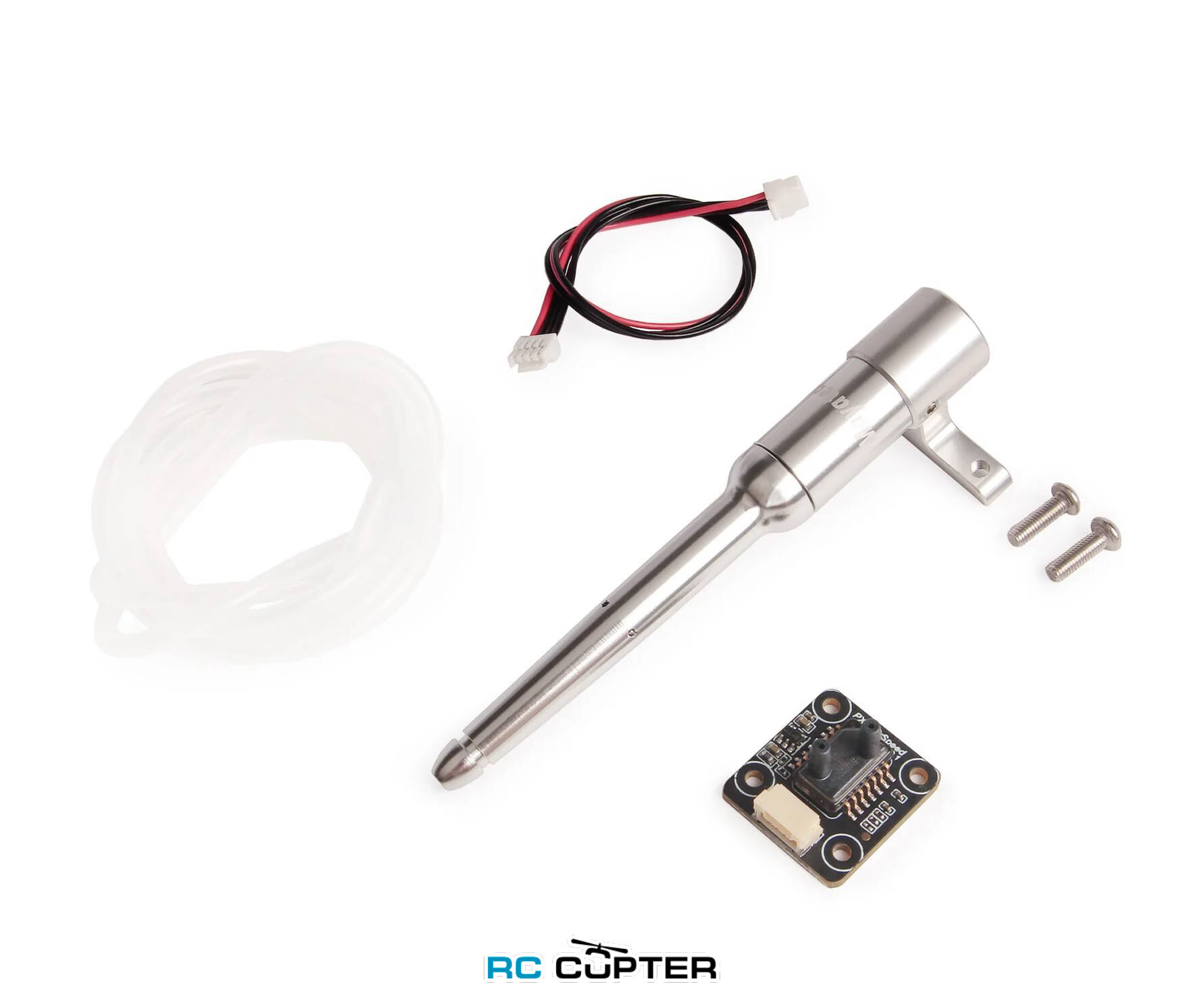

В комплект входят (Артикул 19011):

• 1x Цифровой датчик скорости воздуха (MS5525DSO)
• 1x PT60 трубка Пито
• 1x Резиновая трубка 100 см
• 1x Кабель GH 4P

Технический паспорт:

• Технический паспорт MS5525DSO

Инструкции:

• https://docs.px4.io/main/en/sensor/airspeed.html
