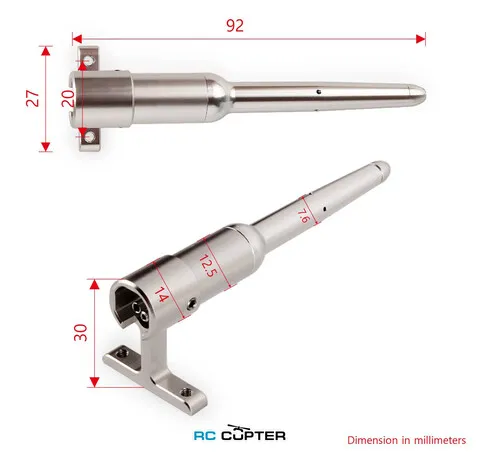

Цифровой датчик воздушной скорости Holybro MS4525DO для Pixhawk 6 (PT60 Pitot Tube)

Цифровой датчик воздушной скорости - MS4525DO с трубкой Пито PT60 (Артикул 19008)

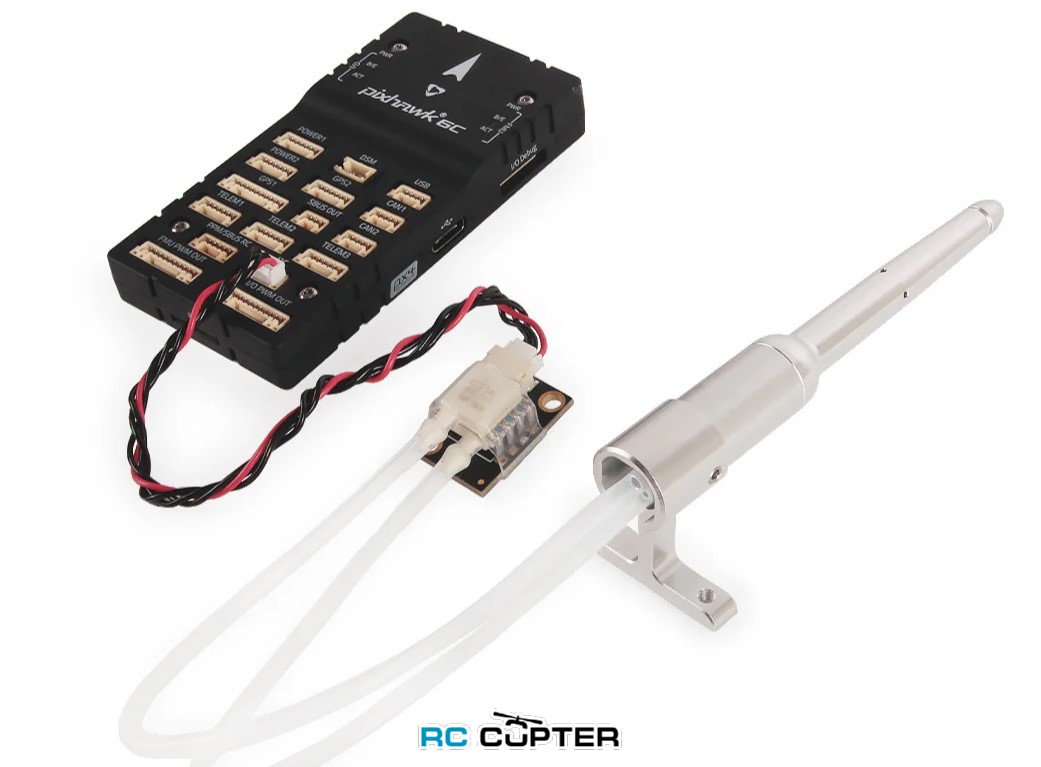

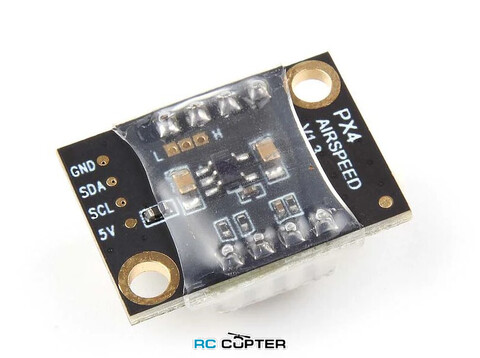

Цифровой датчик воздушной скорости Holybro имеет очень низкое искажение, высокое разрешение и, что самое главное, не страдает от помех, вызванных длинными кабелями и искажениями в коэффициенте метрического вывода других датчиков воздушной скорости. Поддерживается на всех платах полетного контроллера автопилота Holybro с Ardupilot & PX4.

Комплект датчиков воздушной скорости оснащен датчиком Measurement Specialties 4525DO с диапазоном измерения 1 psi (примерно до 100 м/с или 360 км/ч или 223 мп/ч) и обеспечивает разрешение 0,84 Па, а данные передаются с разрядностью 14 бит через 24-битный дельта-сигма ADC. Он также измеряет температуру, что позволяет вычислить истинную скорость полета по индикаторной скорости с помощью датчика статического давления на контроллере полета. Не подверженный влиянию тепла близлежащих компонентов обработки, он гораздо ближе к температуре воздуха, чем предыдущие аналоговые датчики. Поддерживается на всех полетных контроллерах Pixhawk, этот комплект поставляется с монтажными отверстиями M3 / 6-32.

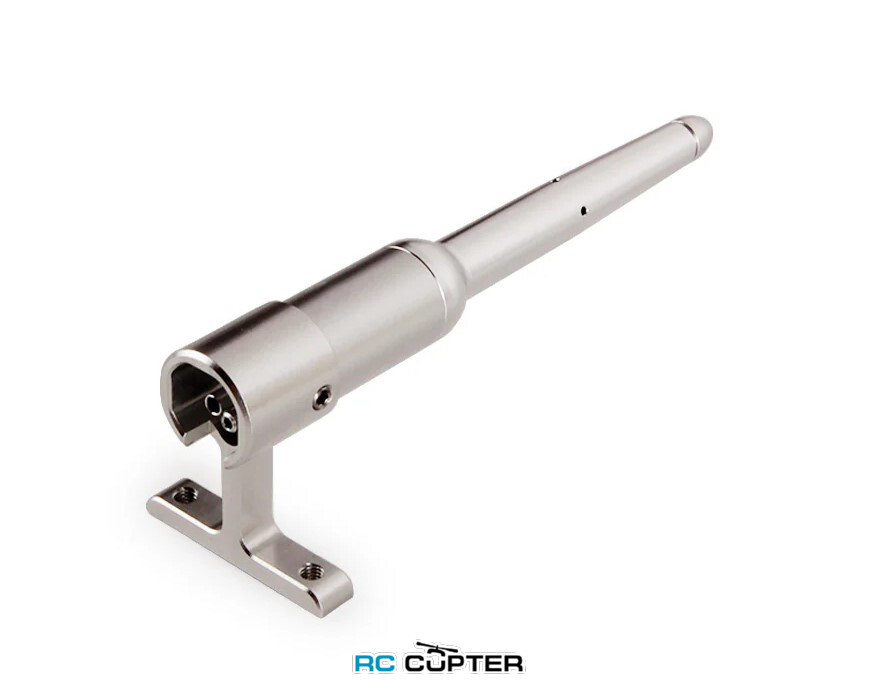

Трубка Пито измеряет полное давление и статическое давление, чтобы определить скоростное давление, из которого можно вывести скорость воздуха. Трубка Пито вставляется в воздуховод наконечником, направленным в сторону воздушного потока. Положительный порт подключается к порту полного давления (Pt), а отрицательный — к порту статического давления (Ps). Затем будет измерено скоростное давление, которое можно преобразовать в скорость.

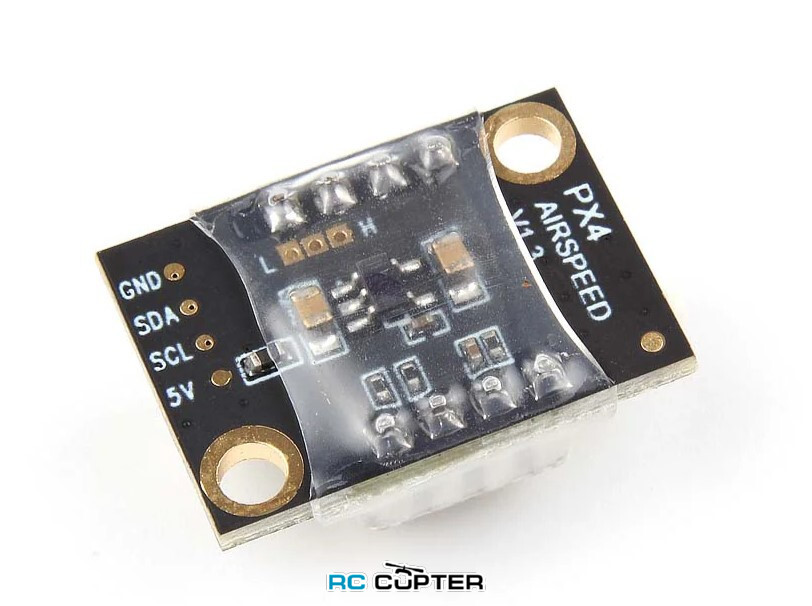

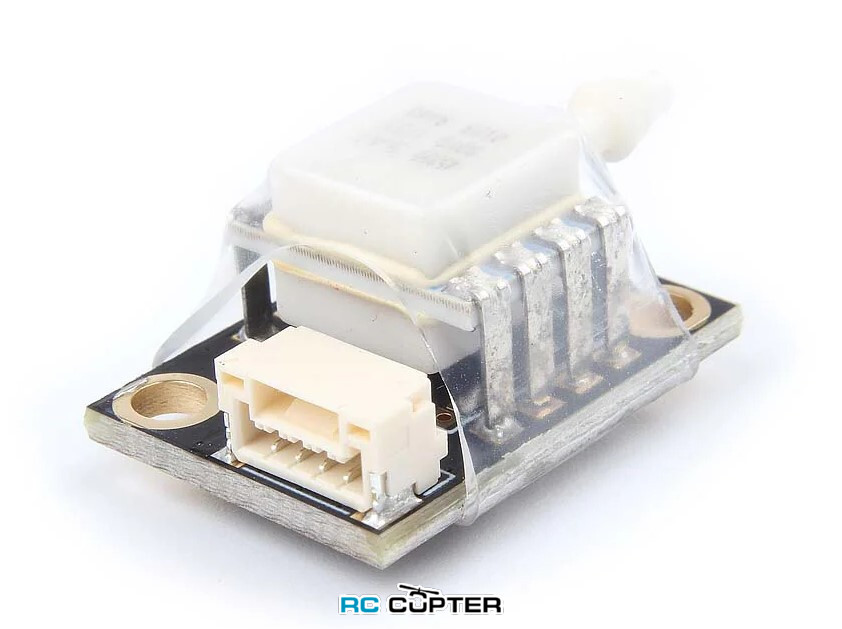

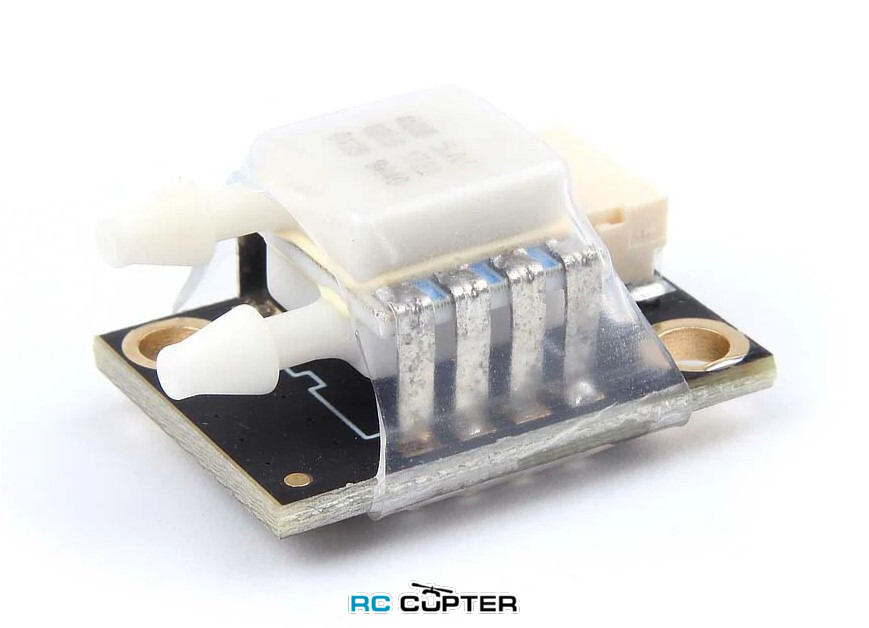

• Номер модели датчика: MS4525DO-DS5AI001DP
• Адрес I2C: 0x28H
• Цифровой выходной преобразователь
• Комбинированный датчик температуры и давления
• Протокол I2C или SPI
• Дифференциальное, манометрическое, абсолютное и комплексное, вакуумное
• Температурная компенсация
• Напряжение питания 3,3 или 5,0 В пост. тока
• Измеряет абсолютное, избыточное, дифференциальное, вакуумное или комбинированное давление от 1 до 150psi

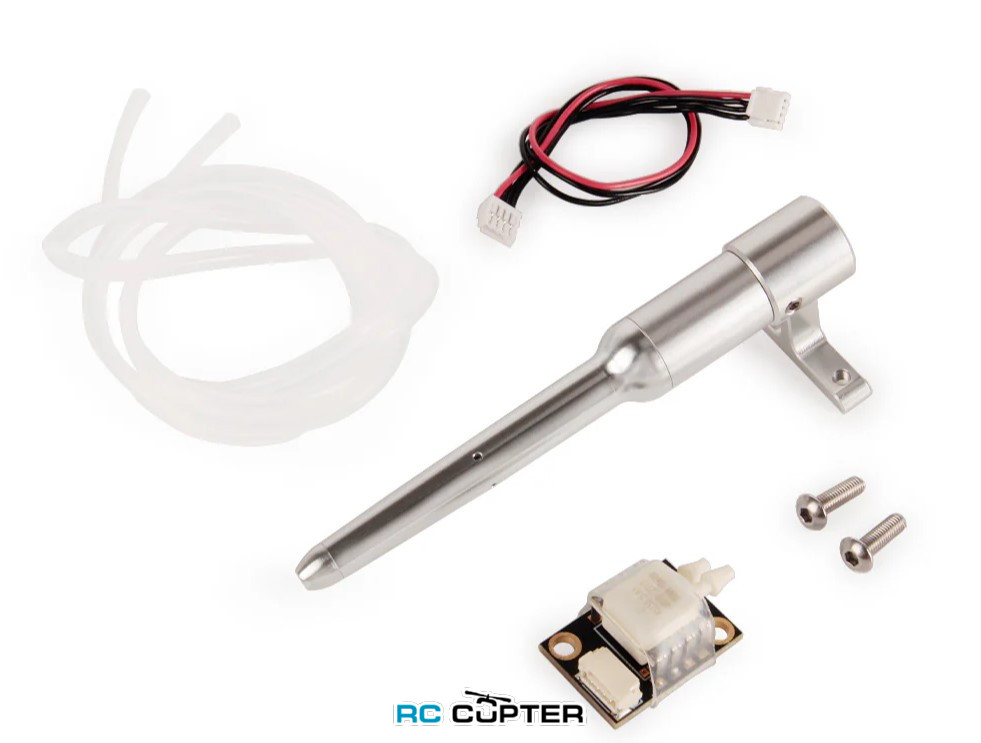

В комплект  входят:

• 1x Цифровой датчик скорости воздуха

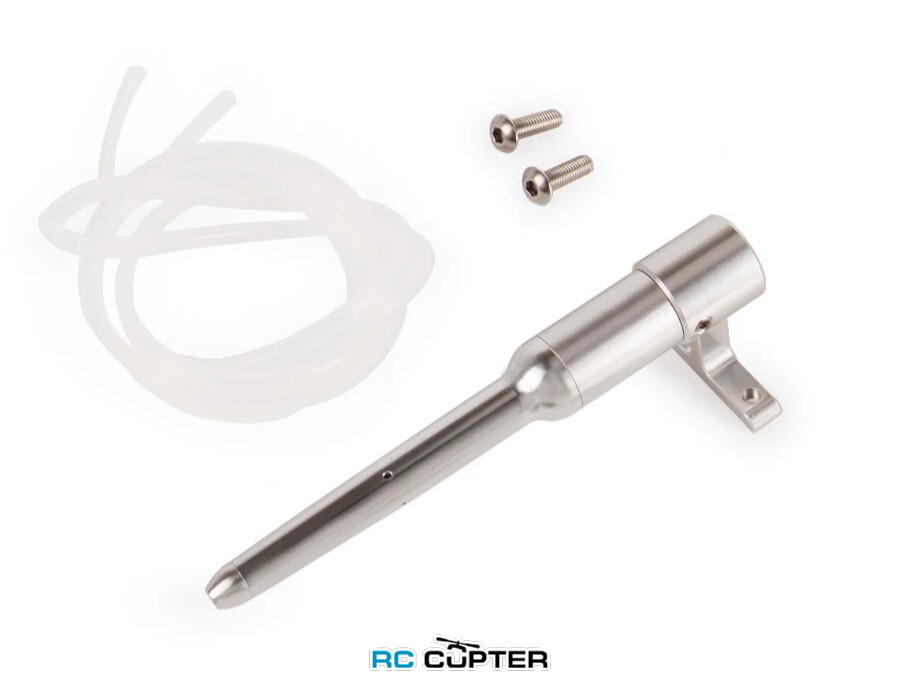

• 1x Трубка Пито PT60
• 1x Резиновая трубка 100 см
• 1x GH 4P кабель

Техническая информация:

• MS4525DO Datasheet

Инструкции:

• https://docs.px4.io/main/en/sensor/airspeed.html
