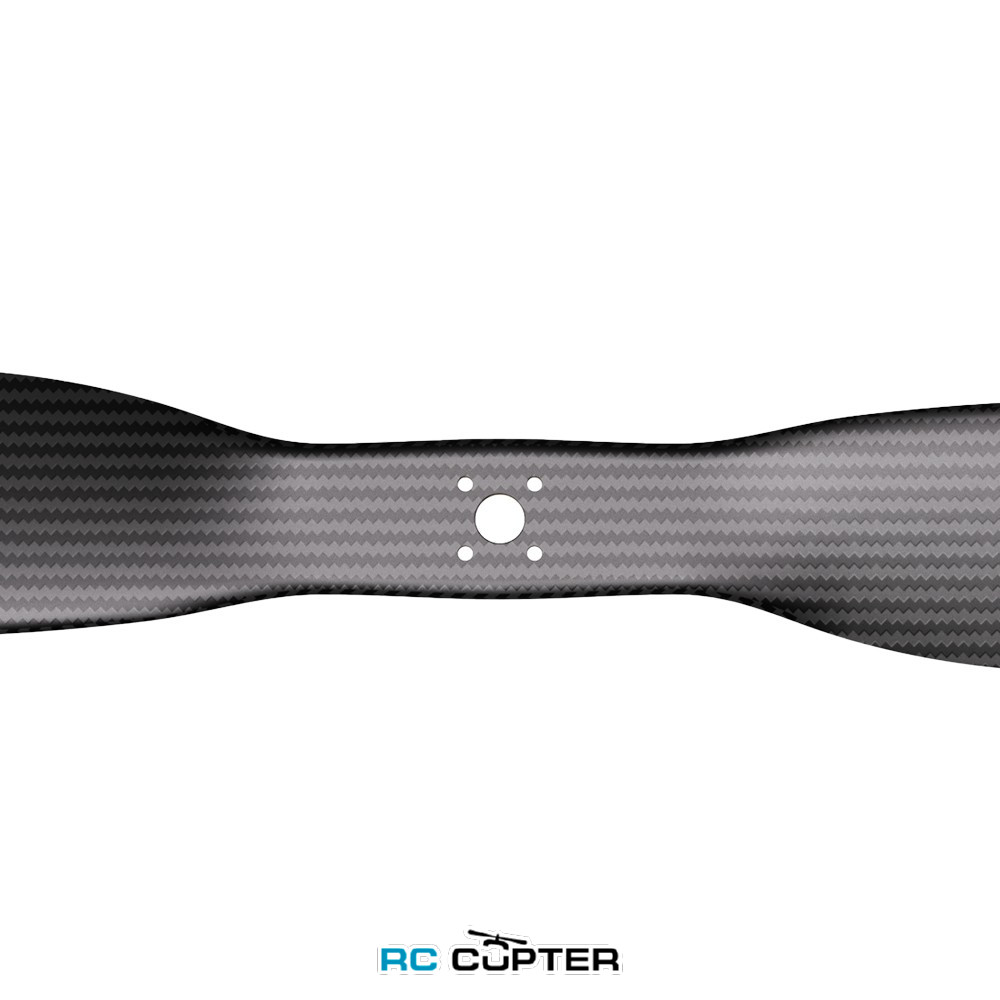

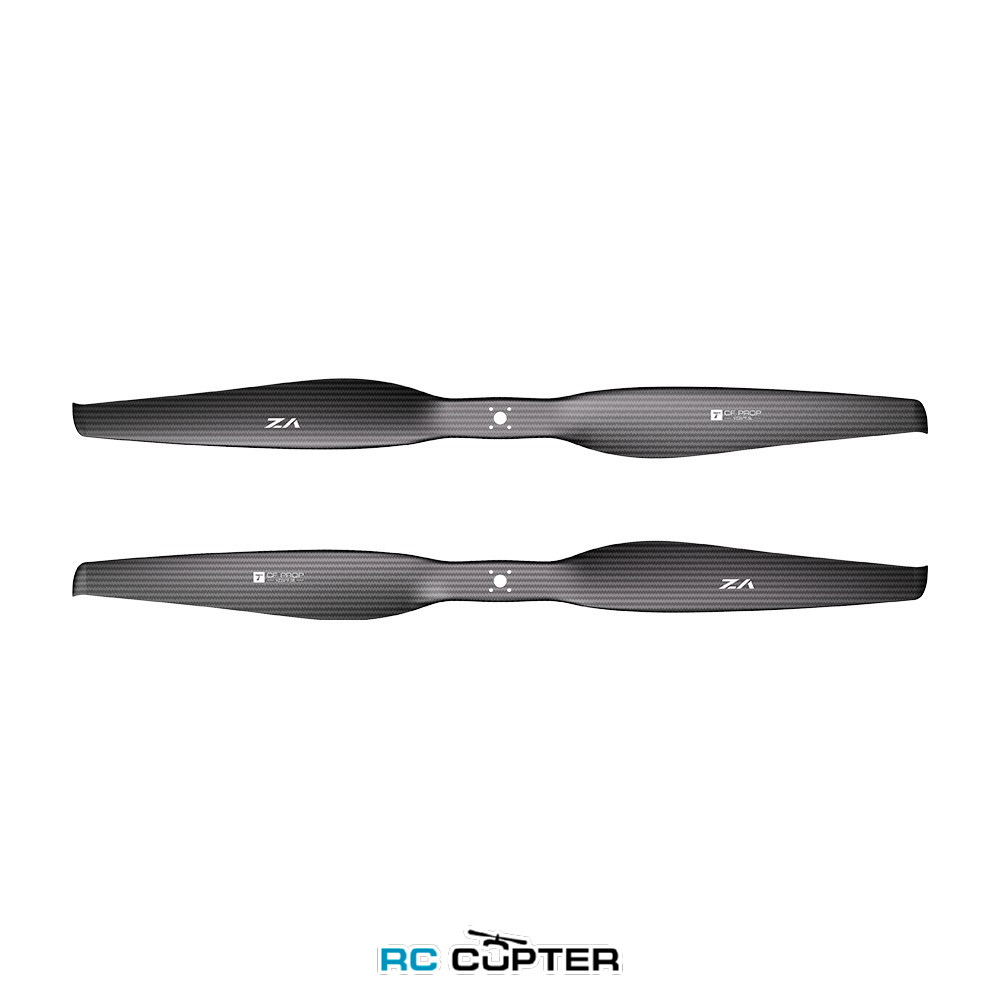

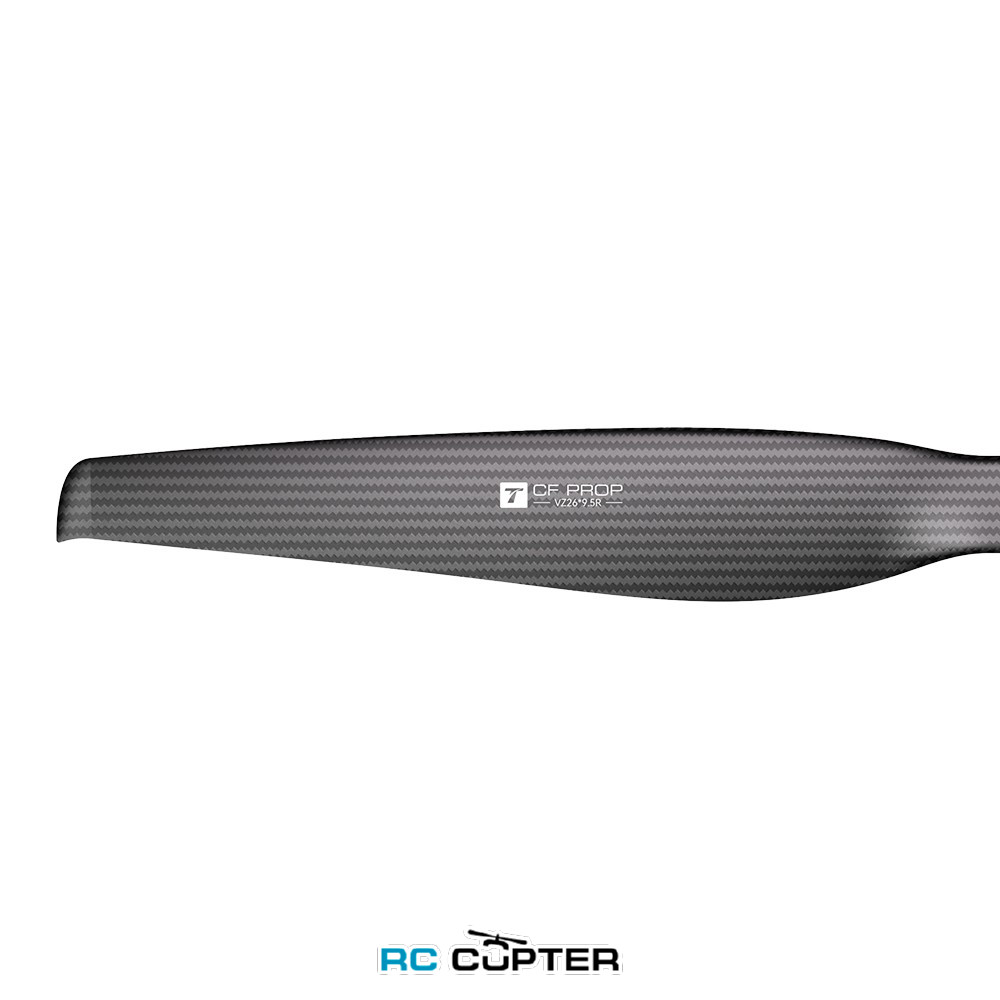

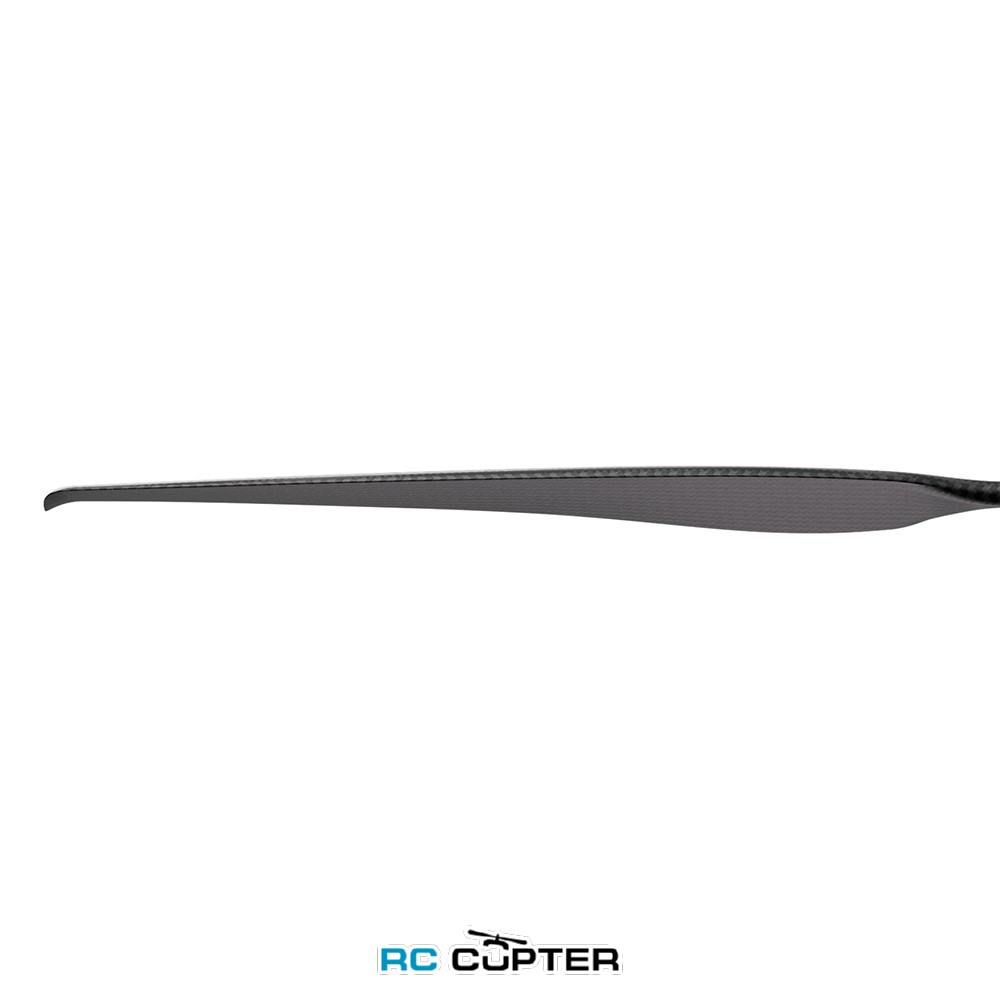

Пропеллер карбоновый VZ 26x9.5 T-Motor (пара)

Комплект карбоновых пропеллеров T-Motor VZ-серии для VTOL-аппаратов.

Пропеллеры серии VZ обеспечивают превосходную мощность, долговечность и легкий вес для применения в системах VTOL.

1. Выдерживает огромные центробежные нагрузки и переменные нагрузки, вызванные маневрами при высоких оборотах, предотвращая разрушение конструкции.
2. Обеспечивает безопасный зазор между лопастями в компактных конструкциях, подавляет аэроупругие деформации и предотвращает флаттер.
3. Уменьшает момент инерции для достижения быстрой реакции тяги и лучшим управлением полетом.
4. Уникальные два режима работы VTOL — вертикальный взлет/посадка и крейсерский полет — требуют новых возможностей пропеллера.
5. Требует высокой тяги и мощности, максимальной подъемной силы от диска пропеллера при ограниченной площади лопастей.
6. Когда пропеллер перестает вращаться, необходимо минимизировать сопротивление профиля, чтобы снизить потребление энергии и достичь «незаметной» эффективности с низким сопротивлением.

Стабильность перехода: сопротивление сложным помехам в поле потока

Экстремальные проблемы, связанные с большим углом атаки, низкой скоростью и нестабильным полем потока, в сочетании с недостаточной прочностью и плохой стабильностью перехода традиционных лопастей, делают эту область подверженной авариям.

1. Нестабильные поля потока при большом угле атаки. Воздушное судно работает при больших углах атаки и низких скоростях в чрезвычайно сложной среде потока.
2. Асимметричный воздушный поток. Значительный угол между входящим потоком и осью вращения вызывает асимметричный воздушный поток, поступающий на диск пропеллера.
3. Сильные периодические колебания. Локальные силы, действующие на лопасть, резко колеблются при каждом обороте, вызывая флаттер и значительные колебания тяги.

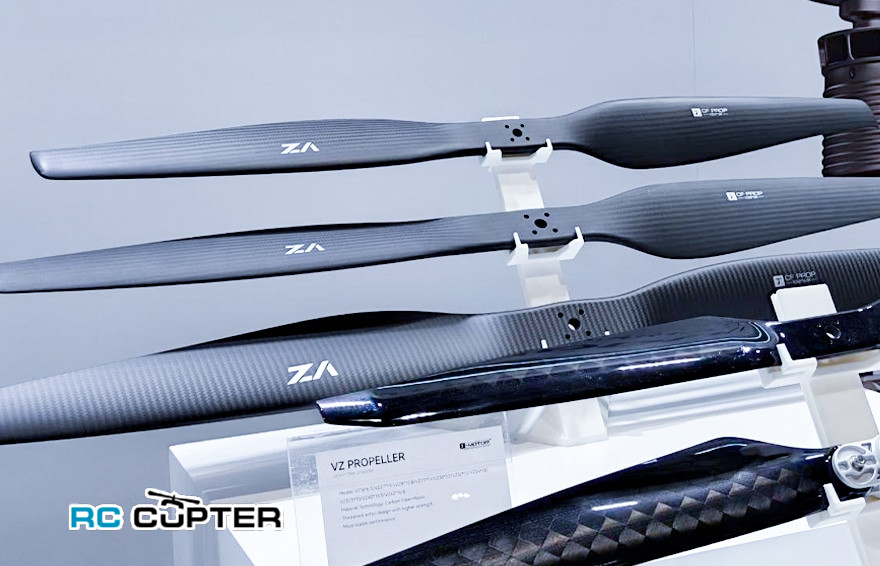

Для решения проблем, связанных с использованием традиционных пропеллеров в системах VTOL (вертикального взлета и посадки), мы представляем пропеллеры серии VZ.

Передовые композитные материалы и исключительная аэродинамическая конструкция работают в синергии, обеспечивая стабильную эффективность, надежность и управляемость мощности.

1. Конструкция, устойчивая к изгибу и скручиванию (Оптимизированная ориентация и соотношение волокон обеспечивают максимальную прочность и жесткость)

2. Препрег-прессование для интегрированного формования (Пористость продукта ниже 1%, что обеспечивает стабильное и надежное качество)

3. Пенопластовый сердечник PMI (Легкий высокопрочный материал сердечника
эффективно повышает жесткость и одновременно контролирует общий вес)

• 30% прочность на изгиб. Значительно повышенная ударопрочность и устойчивость к деформации для большей долговечности в сложных условиях эксплуатации.
• 20% жесткость на кручение. Оптимизированная эффективность передачи мощности снижает потери энергии во время работы.

Данные об улучшении прочности на изгиб и жесткости на кручение получены в результате сравнительных испытаний пропеллеров серии VZ и пропеллеров серии G.

Оптимизация основания лопатки: конструкция с резервированием безопасности

Толщина корня лопатки оптимизирована для обеспечения структурного резервирования при одновременном снижении нагрузки на соединительные болты.

Данные об уменьшении сдвиговой нагрузки на болты получены в результате сравнительного моделирования монтажных болтов пропеллеров серии VZ и пропеллеров серии V.

Аэродинамический приоритет: разработан для высокой тяги VTOL.

1. Специальный профиль крыла с высоким отношением подъемной силы к лобовому сопротивлению. Оптимизирован для условий VTOL с целью повышения максимального коэффициента подъемной силы.

2. Форма лопастей с низким сопротивлением при крейсерской скорости. Улучшенные аэродинамические границы лопастей снижают сопротивление при крейсерской скорости.

3. Специализированный наконечник лопасти. Оптимизированная конструкция лопасти ослабляет силу турбулентности и улучшает качество полета.

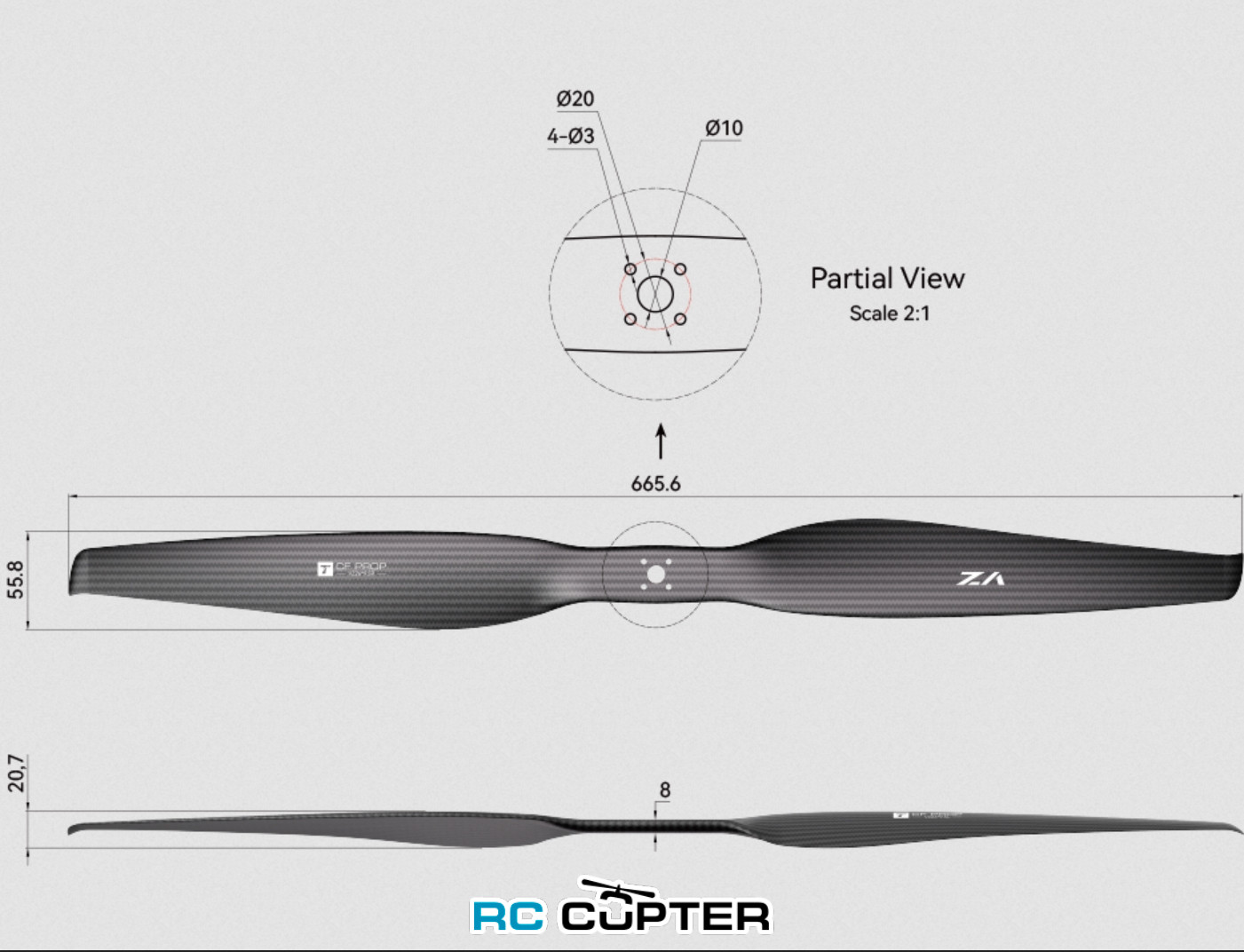

Чертёж:

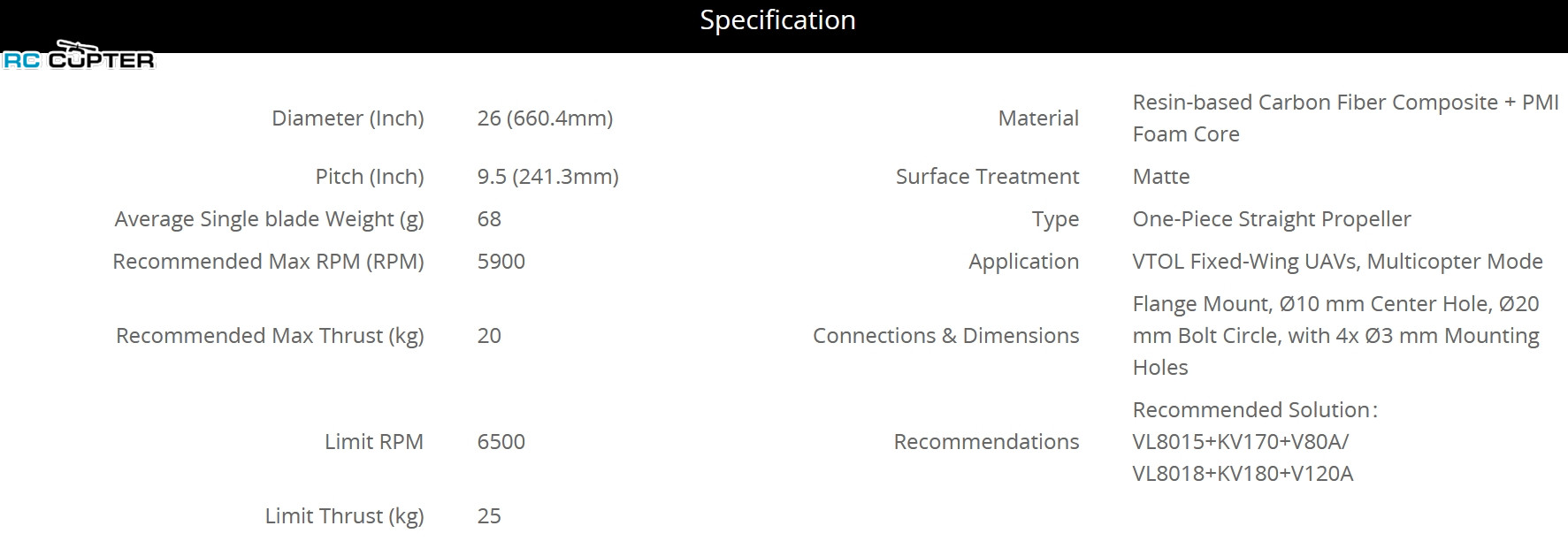

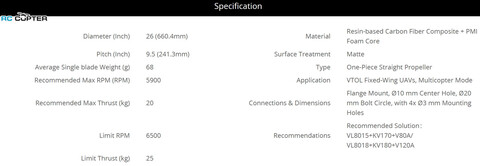

Характеристики:

• Материал: карбон (carbon fiber) +resin
• Длина: 26"
• Шаг: 9.5"
• Тип лопасти: цельная
• Линейка: VZ (VTOL)

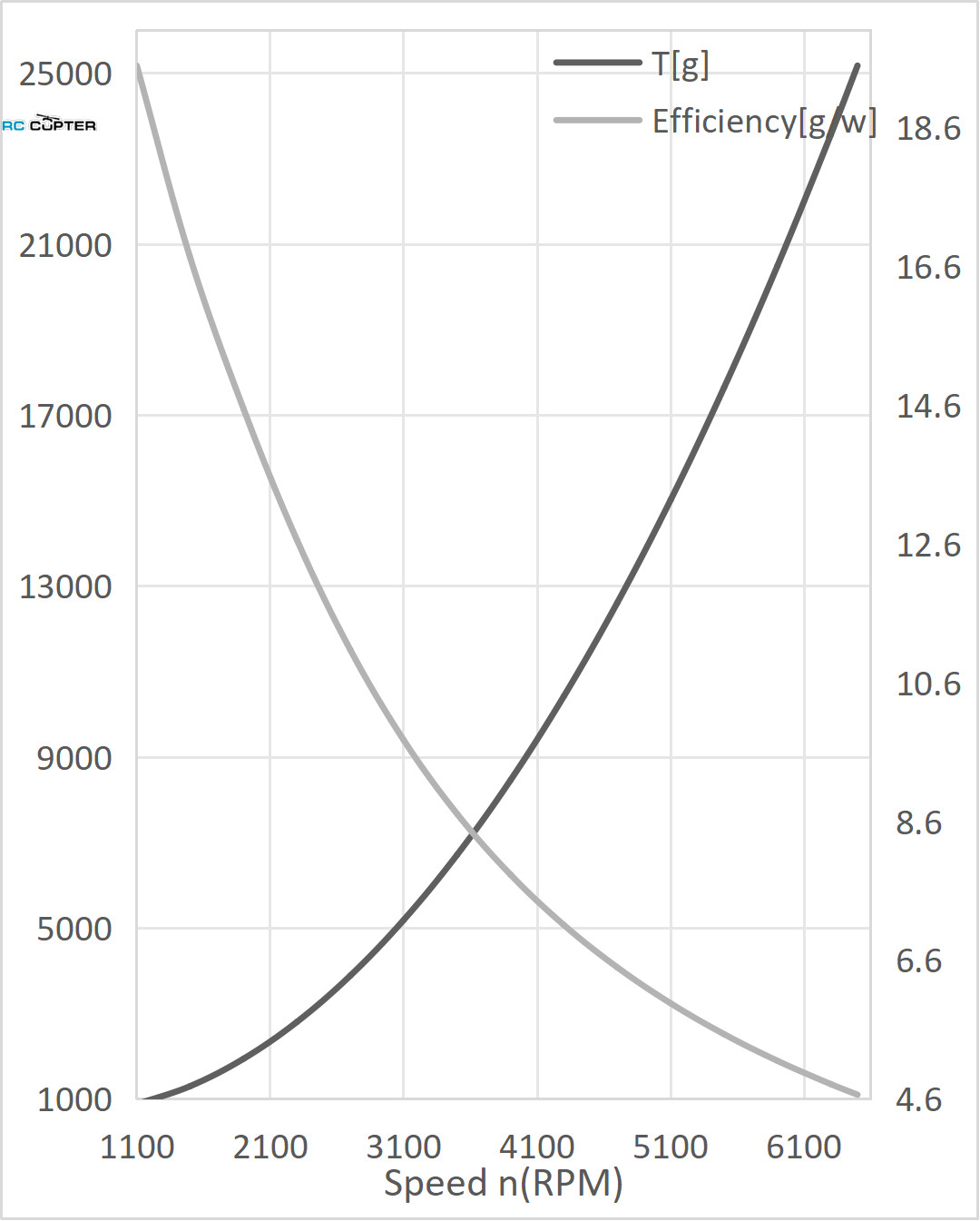

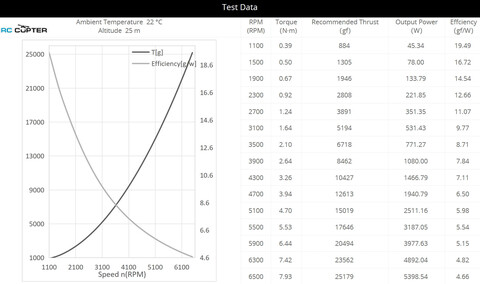

Тесты:

Температура окружающей среды 22 °C. Высота над уровнем моря 25 м

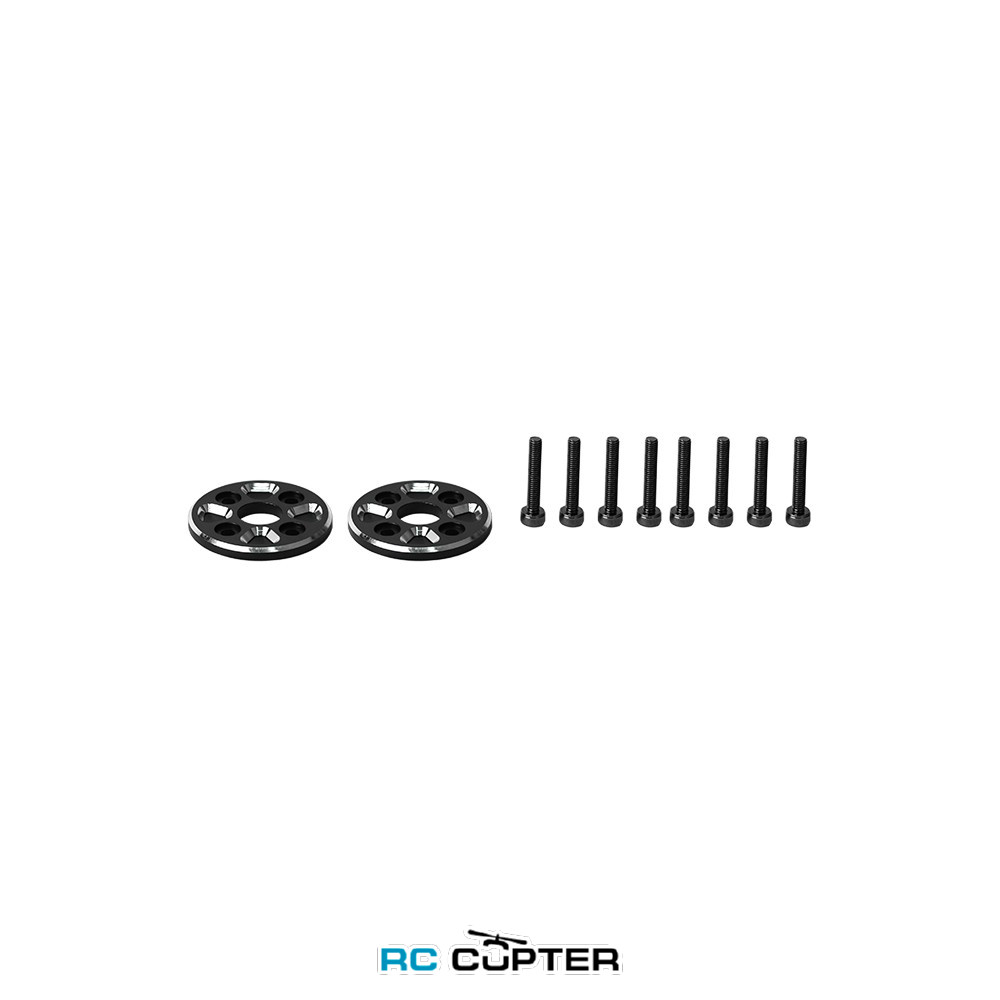

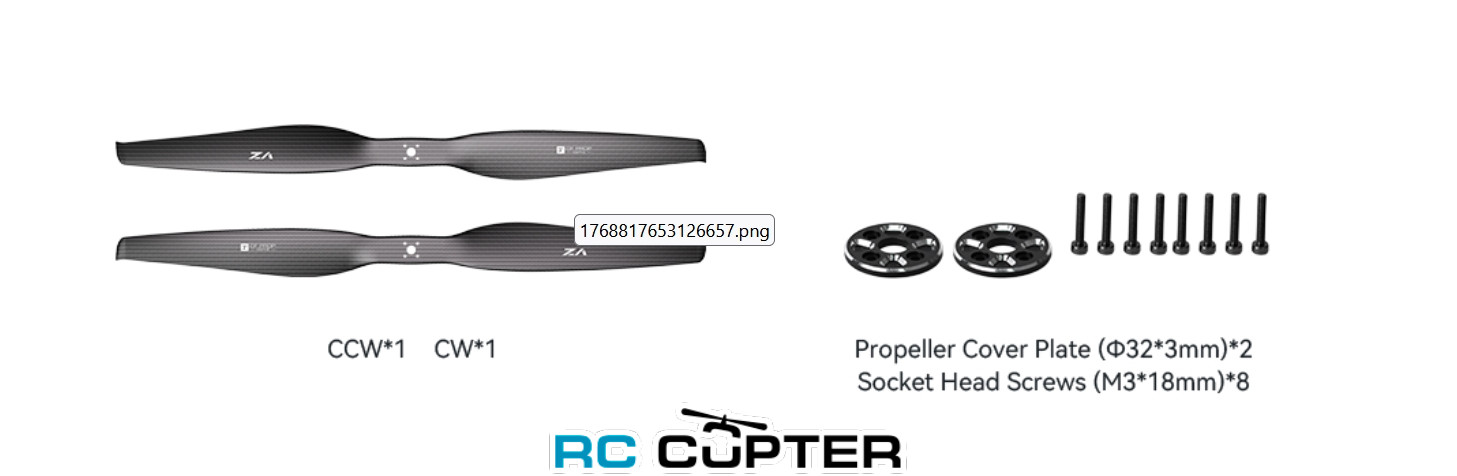

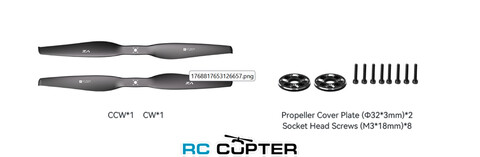

В комплекте:

• Пропеллер карбоновый VZ 26x9.5 T-Motor (пара) - 1 комплект
