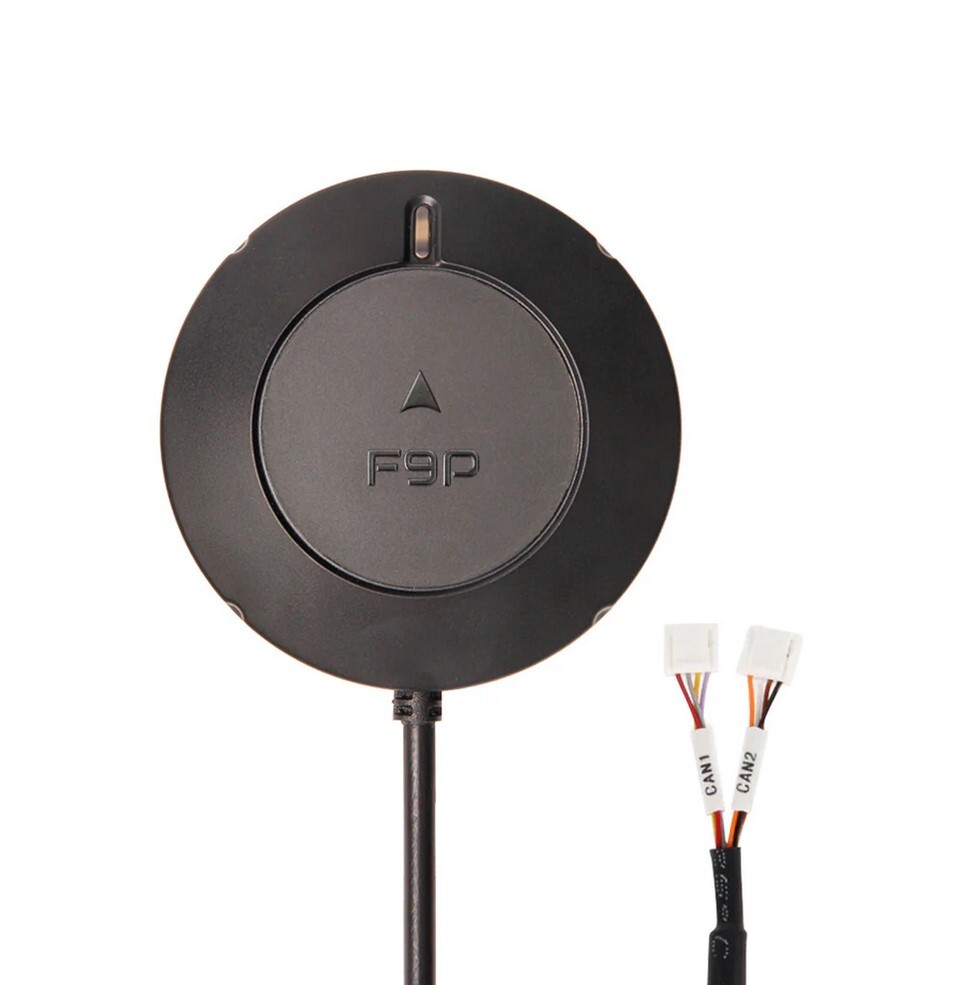

GNSS система Holybro H-RTK NEO-F9P Rover (IP66, RM3100 Compass) - DroneCAN
под заказ, пишите
- Описание
- Характеристики
- Сопутствующие товары
- Аналоги
- Отзывы (0)
Артикул производителя 12072 (DroneCAN)
Ровер H-RTK NEO-F9P имеет класс защиты IP66, обеспечивая надежную защиту от пыли, дождя и неблагоприятных условий окружающей среды.
Новый H-RTK NEO-F9P Rover Высокоточный, малошумный, IP66, созданный для сложных условий. H-RTK NEO-F9P Rover, работающий на базе передового GNSS-приемника u-blox NEO-F9P и высокопроизводительного компаса PNI RM3100. Этот новый модуль обеспечивает сантиметровое RTK-позиционирование, поддержку нескольких диапазонов и нескольких созвездий, а также надежную стабильность ориентации - даже в сложных условиях.
Основные характеристики
- >> Передовой GNSS-приемник: Высокоточный GNSS-приемник u-blox NEO-F9P с надежным и стабильным позиционированием на уровне сантиметров
- >> Встроенный компас RM3100: Точные и стабильные данные об ориентации > Быстрая конвергенция RTK: Усовершенствованные многочастотные алгоритмы DGNSS обеспечивают быструю фиксацию RTK
- >> Антенна с высоким коэффициентом усиления: улучшенный прием сигнала на всех частотах GNSS
- >> Прочная конструкция: IP66-класс для защиты от пыли и воды, подходит для суровых условий эксплуатации
- >> Усовершенствованная фильтрация и усиление: Гибридный соединитель, SAW-фильтр и LNA-архитектура обеспечивают исключительный уровень сигнала и эффективное подавление помех
- >> Универсальная установка: Несколько вариантов антенн обеспечивают гибкость для различных ситуаций
- >> Опция DroneCAN: Предлагает MCU, IMU, барометр и надежную связь для передовых систем БПЛА
| Product Model |  |
 |
 |
|---|---|---|---|
| SKU | 12060 | 12061 | 12072 |
| Connector Type | GH1.25 10pin cable | GH1.25 6pin cable | GH1.25 4pin cable |
| Applicable Ports | Holybro GPS1 Port | Holybro or Cubepilot GPS2 Port | Pixhawk CAN Port |
| Processor | NA | NA | STM32G473 |
| IMU & Barometer | NA | NA | ICM42688 & ICP20100 |
| Communication Protocol | UART | DroneCAN | |
| GNSS Receiver | u-blox NEO-F9P | ||
| Recommended Application | Rover (UAV, Marine, Land Vehicle, etc) | ||
| Antenna Type | Stacked Ceramic Patch Antenna | ||
| Antennas Peak Gain | L1: 1.8dBi L5: 0.5dBi |
||
| Antennas LNA Gain | 28 ± 2dB | ||
| Magnetometer | High Precision PNI RM3100 | ||
| GNSS | BeiDou, Galileo, GLONASS, GPS / QZSS | ||
|
GNSS Band |
B1I, B2a, E1B/C, E5a, L1C/A, L1OF, L5 | ||
| Number of Concurrent GNSS | 4 | ||
| Dynamic Heading accuracy | 0.3 degrees | ||
| Horizontal Positioning accuracy | PVT: 1.5 m CEP SBAS: 1.0m CEP RTK: 0.01 m +1ppm CEP |
||
| Vertical Positioning accuracy | PVT: 2.0 m R50 SBAS: 1.5m R50 RTK: 0.01 m +1ppm R51 |
||
| Communication Protocol | UART or DroneCAN 1Mbit/s | ||
| GNSS Protocol | NMEA UBX binary RTCM 3.3 SPARTN 2.0.1 |
||
| Time-TO-First Fix | Hot Start: 3s Aided starts: 4s Cold starts: 27s |
||
| Navigation Update Rate | GPS+GLO+GAL+BDS: RTK: 7Hz Max PVT: 7Hz Max RAW: 10Hz |
||
| Anti-spoofing | Advanced anti-spoofing algorithms | ||
| Operational limits | Dynamics: ≤ 4 g Altitude: 80,000 m Velocity: 500 m/s |
||
| Working voltage | 4.75V~5.25V | ||
| Operating Temperature | -25℃ to 85℃ | ||
| Current Consumption | ~250mA | ||
| Cable Length(Contact us for customization) | 40cm (default) | ||
| Dimensions | Diameter: 61.99mm, Height: 21mm | ||
| Weight | 63.5g | ||
| Waterproof IP Rating | IP66 | ||
Sample Wiring Diagram
Reference Links
- User Guide: Setup & Getting Started (Ardupilot)
- User Guide: Setup & Getting Started (PX4)
- GPS Heading/Yaw (Aka Moving baseline) Guide
- Pinout
- Dimensions
- Downloads
- Spec Comparison With Different Antennas
Package Included:
1x NEO-F9P Rover
1x UART to USB Converter (Only come with UART version)
1x Carbon Fiber stand with mounting hardware
Комплектация
- GNSS система Holybro H-RTK NEO-F9P Rover (IP66, RM3100 Compass) DroneCAN SKU: 12072 (DroneCAN 4-Pin (CAN Port) - 1 шт
| Производитель: | Holybro |
