Антенна Holybro High-Precision Vertical Array Patch GPS Antennas

Высокоточные патч-антенны GPS/ГЛОНАСС/BeiDou/Galileo с вертикальной решеткой (IP67) (SKU: 18133 - длина кабеля 40 см/SKU: 18133A - 80 см)

High-Precision Vertical Array Patch Antenna - это высокоэффективная антенная система, предназначенная для профессиональных приложений БПЛА и обеспечивающая непревзойденную навигацию, отслеживание и управление в нескольких спутниковых группировках. Она поддерживает полнодиапазонное покрытие для GPS (L1/L2/L5), ГЛОНАСС (L1/L2/L3), BeiDou (B1/B2/B3) и Galileo (E1/E5a/E5b/E6), обеспечивая превосходную точность глобального позиционирования в различных операционных средах.

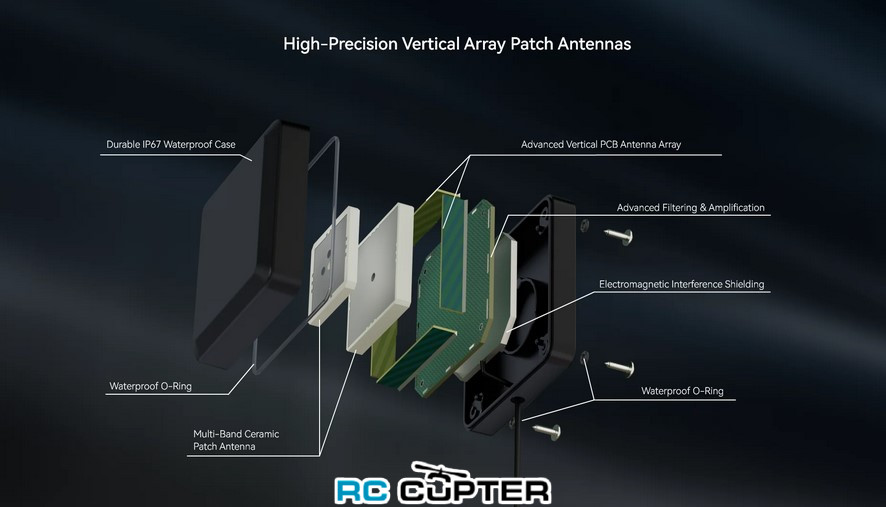

В основе системы лежит прочная керамическая патч-антенна, усиленная четырьмя вертикальными антенными решетками, расположенными с каждой стороны. Эта инновационная конструкция обеспечивает максимальный прием и точность сигнала, а также эффективно минимизирует влияние деградации сигнала на сложных участках местности и в городских районах.

Обеспечивая высокий коэффициент усиления 4,5 дБи при сверхнизких потерях сигнала, антенна также может похвастаться большой шириной луча, который охватывает широкий диапазон частот с впечатляющим предельным усилением. Усовершенствованный малошумящий усилитель (LNA) обеспечивает улучшенную фильтрацию сигнала, сильное отклонение вне диапазона, снижение электромагнитных помех и надежную функцию подавления многолучевости. Антенна имеет класс защиты IP67 и предназначена для работы в самых неблагоприятных условиях, обеспечивая длительную работу в сложных приложениях.

Ключевые особенности

    Поддержка нескольких спутниковых систем: Работает с системами GPS, ГЛОНАСС, BeiDou и Galileo для точного глобального позиционирования.
    Вертикальная решетка: Четыре вертикальные антенны в сочетании с уложенным по центру керамическим патчем улучшают прием сигнала и минимизируют его деградацию в сложных условиях.
    Высокие характеристики усиления: Обеспечивает усиление 4,5 дБи при минимальных потерях сигнала, гарантируя надежную и дальнюю связь.
    Широкий частотный охват: Обеспечивает широкую ширину луча для стабильной работы на различных частотах.
    Передовая технология LNA: Эффективно фильтрует сигналы, обеспечивает сильную защиту от помех и снижает эффект многолучевости для улучшения целостности сигнала.
    Прочная конструкция: IP67, разработанная для работы в суровых условиях, обеспечивает защиту от пыли и воды для надежной работы в сложных условиях.

Типичные области применения:

•     Беспилотники и БПЛА
•     Геодезическое оборудование
•     Точное сельское хозяйство
•     Автономные транспортные средства
•     Географические информационные системы (ГИС)
•     Высокоточные навигационные системы

Характеристики

• Антенна
•     Частотный диапазон
          BDS B1/B2/B3, GPS L1/L2/L5
          ГЛОНАСС L1/L2/L3
          Galileo E1/E5a/E5b/E6
•     Импеданс: 50 Ом
•     Поляризация: правосторонняя круговая поляризация
•     Осевое соотношение антенны: ≤3 дБ
•     Горизонтальный угол охвата: 360°
•     Максимальное усиление: 4 дБи
•     Малошумящий усилитель (LNA)
•     Коэффициент усиления: 33±2 дБ
•     Коэффициент стоячей волны на выходе: ≤2.0
•     Коэффициент шума: ≤2,0 дБ
• Электрические данные
•     Рабочее напряжение: +3.3V～+12VDC
•     Рабочий ток: ≤60mA
• Механические данные
•     Размер антенны: 75мм75мм26мм (без учета соединительного кабеля)

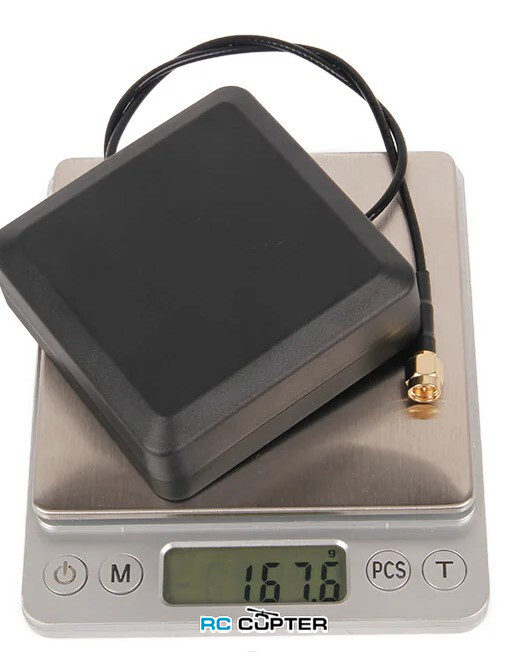

•     Вес: ≤180g
•     Тип разъема: SMA-J, черный кабель RG316
•     Рабочая среда:
          Рабочая температура: -40℃～+85℃
          Температура хранения: -55℃～+85℃
          Влажность: 95% без конденсации
•     IP рейтинг: IP67

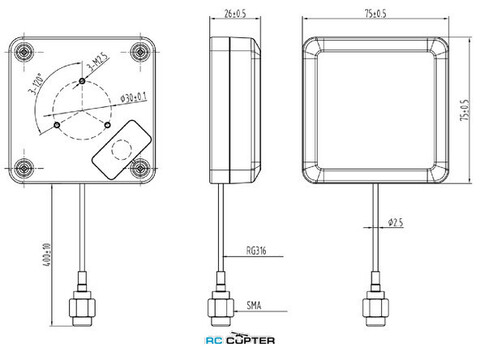

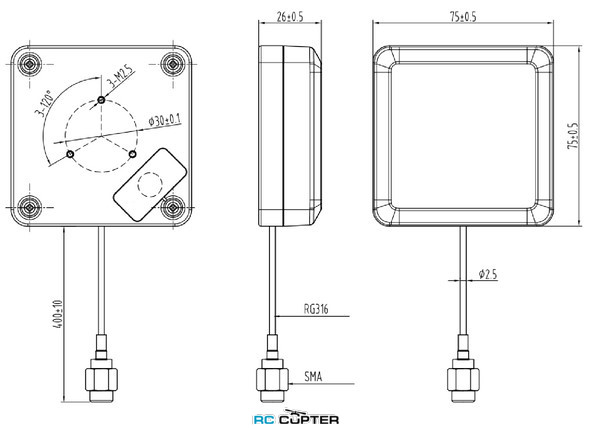

Размеры

Совместимые модели GNSS:

•     H-RTK mosaic-H
•     H-RTK Unicore UM982
•     DroneCAN H-RTK F9P Helical
•     H-RTK F9P Helical
•    Любая система GNSS с использованием аналогичных частотных диапазонов и SMA разъем

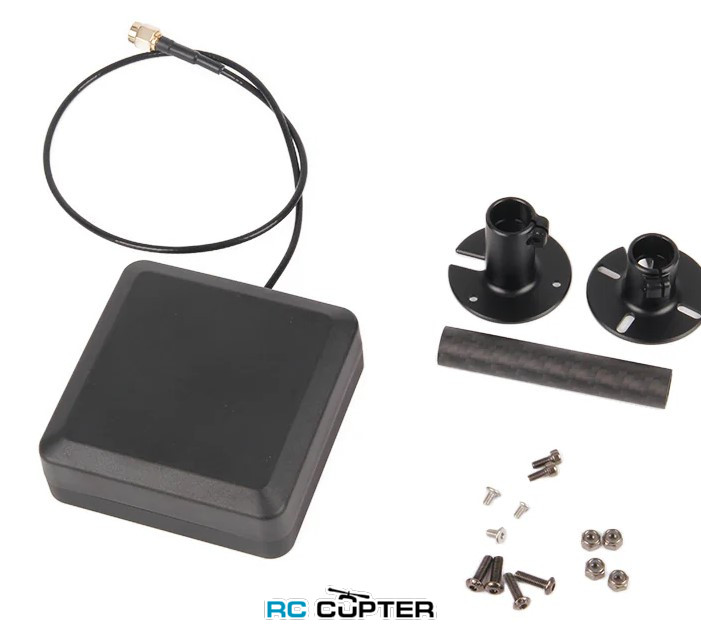

Комплектация:

•     1x Высокоточная вертикальная антенна (SKU:18133-40cm; SKU:18133A- 80cm)

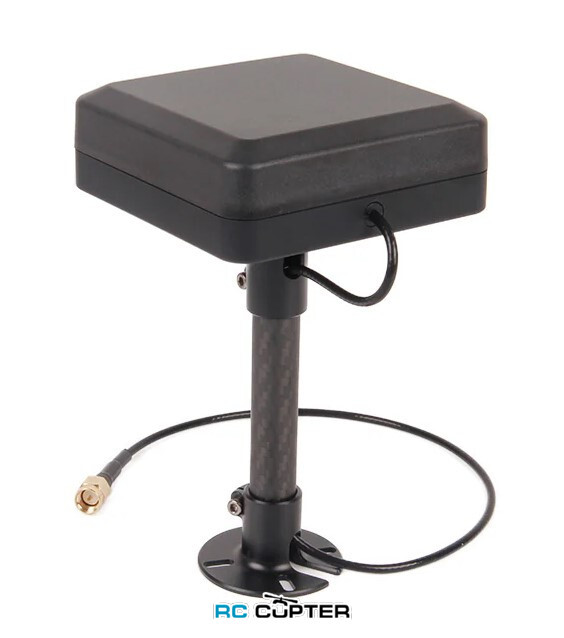

•     1x Фиксированное крепление GPS из углеродного волокна
