GNSS RTK антенна высокоточная Holybro High-Precision Aviation Antenna (HANT-X601A) (3dBi, патч, TNC/SMA) SKU: 31263
под заказ, пишите
- Описание
- Характеристики
- Сопутствующие товары
- Аналоги
- Отзывы (0)
GNSS RTK‑антенна Holybro HANT‑X601A — для инженеров и моделистов, которым нужно высокоточное позиционирование БПЛА. Помогает добиться сантиметровой точности координат в режиме RTK.

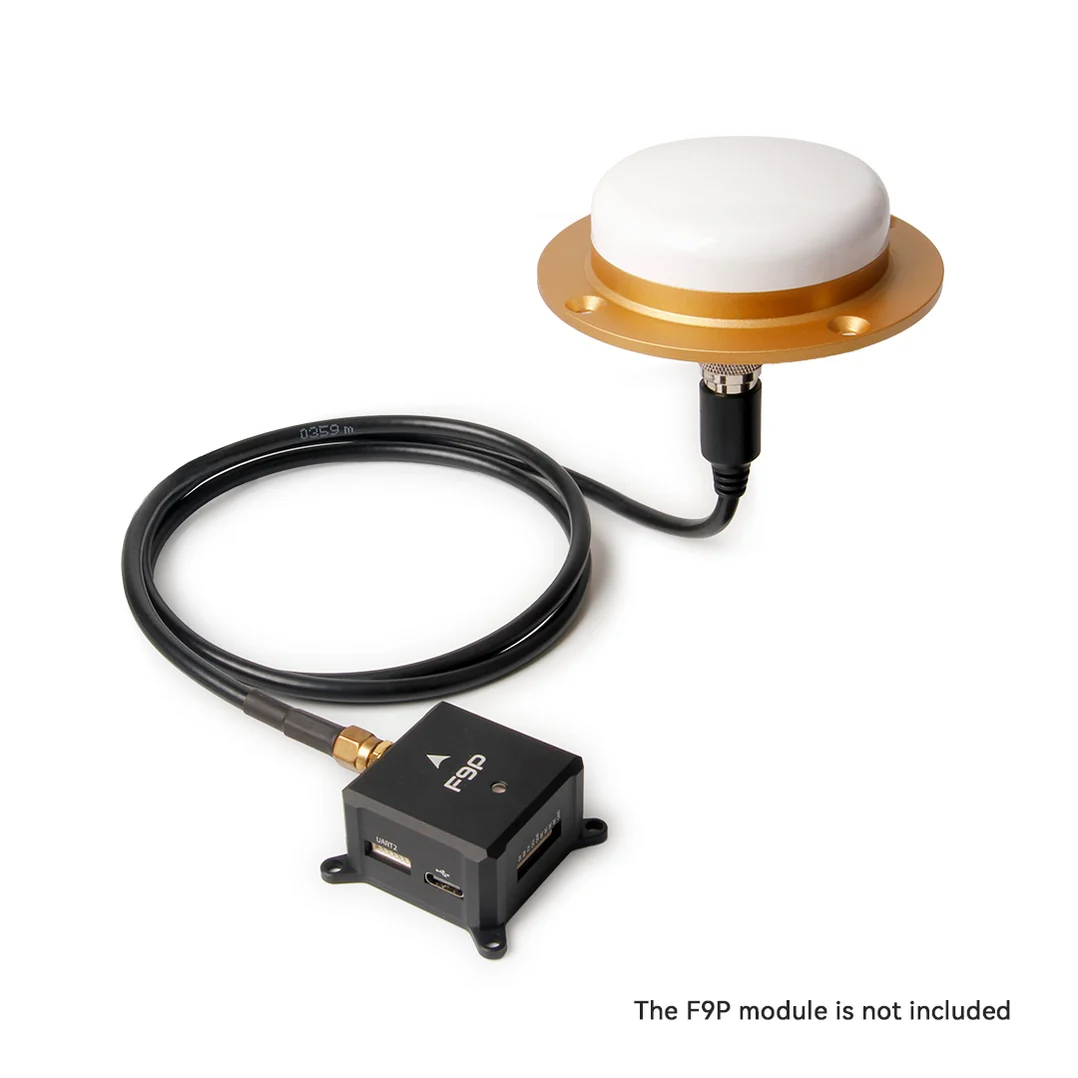

F9P модуль приобретается отдельно!
Преимущества
- Обеспечивает сантиметровое RTK‑позиционирование
- Защита IP67 — работает в сложных условиях
- Компактная патч‑конструкция
- Усиление 3 dBi
- Разъёмы TNC/SMA — легко интегрировать
- Поддерживает все основные GNSS‑системы
Совместимые модели GNSS:
- H-RTK mosaic-H
- H-RTK Unicore UM982
- DroneCAN H-RTK F9P Helical
- H-RTK F9P Helical
- Любая система GNSS, использующая аналогичные частотные диапазоны и разъем SMA
Downloads:
Характеристики
| Тип антенны | патч-антенна высокого усиления |
| Максимальное усиление | 3dBi |
| Диапазон частот | BDS B1/B2/B3, GPS L1/L2/L5 |
| Диапазон частот | GLONASS L1/L2/L3 |
| Диапазон частот | Galileo E1/E5a/E5b |
| Диапазон частот | L_Band |
| Импеданс | 50 Ом |
| Поляризация | правосторонняя круговая |
| Осевое соотношение | <3 dB |
| Угол обзора по горизонтали | 360° |
| Усиление LNA | 36±2dB |
| КСВ выхода | ≤2.0 |
| Коэффициент шума | ≤2.0dB |
| Рабочее напряжение | +3.3V～+12VDC |
| Рабочий ток | ≤45mA |
| Размер антенны | ⌀75 мм × 26 мм |
| Вес | ≤200 г |
| Разъём | TNC female (переходной кабель с SMA male) |
| Рабочая температура | -40℃～+85℃ |
| Температура хранения | -55℃～+85℃ |
| Влажность | 95% без конденсата |
| Степень защиты | IP67 |
| Совместимость | H-RTK mosaic-H, H-RTK Unicore UM982, DroneCAN H-RTK F9P Helical, H-RTK F9P Helical |
Antenna
- Frequency range
- BDS B1/B2/B3, GPS L1/L2/L5
- GLONASS L1/L2/L3
- Galileo E1/E5a/E5b
- L_Band
- Impedance: 50 ohms
- Polarization: right-hand circular polarization
- Antenna axial ratio: <3 dB
- Horizontal coverage angle: 360°
- Maximum gain: 3dBi
Low Noise Amplifier (LNA)
- Gain: 36±2dB
- Output standing wave ratio: ≤2.0
- Noise figure: ≤2.0dB
Electrical Data
- Working voltage: +3.3V～+12VDC
- Working current: ≤45mA
Mechanical Data
- Antenna size: ⌀75 mm × 26 mm (excluding connector cable)
- Weight: ≤200g
- Connector type: TNC female (Adapter cable with SMA male)
- Working environment:
- Working temperature: -40℃～+85℃
- Storage temperature: -55℃～+85℃
- Humidity: 95% non-condensing
- IP Rating: IP67
Комплектация
- GNSS RTK антенна высокоточная Holybro High-Precision Aviation Antenna (HANT-X601A) (3dBi, патч, TNC/SMA) — 1 шт.
- 4x M4 screws
- 1x SMA male to TNC female coaxial cable
Артикул производителя
- 31263
Частые вопросы
С какими устройствами совместима антенна?
Антенна совместима с H-RTK mosaic-H, H-RTK Unicore UM982, DroneCAN H-RTK F9P Helical, H-RTK F9P Helical.
Какие спутниковые системы поддерживает антенна?
Антенна поддерживает BDS (BeiDou) B1/B2/B3, GPS L1/L2/L5, GLONASS L1/L2/L3, Galileo E1/E5a/E5b и L_Band.
Каковы рабочие температурные условия антенны?
Рабочая температура антенны — от -40℃ до +85℃, температура хранения — от -55℃ до +85℃.
Какой уровень защиты у антенны?
У антенны степень защиты IP67, что позволяет использовать её в суровых условиях и при высокой влажности (до 95% без конденсата).
Какие размеры и вес у антенны?
Размер антенны — диаметр 75 мм и высота 26 мм, вес не превышает 200 г.
| Вес: | 200 |
| Производитель: | Holybro |
| Рабочее напряжение: | 3.3-12 В |
| Разъём: | TNC female , SMA male |
| Ток: | 45 мА |
| Степень защиты (пылевлагозащищённость): | IP67 |
