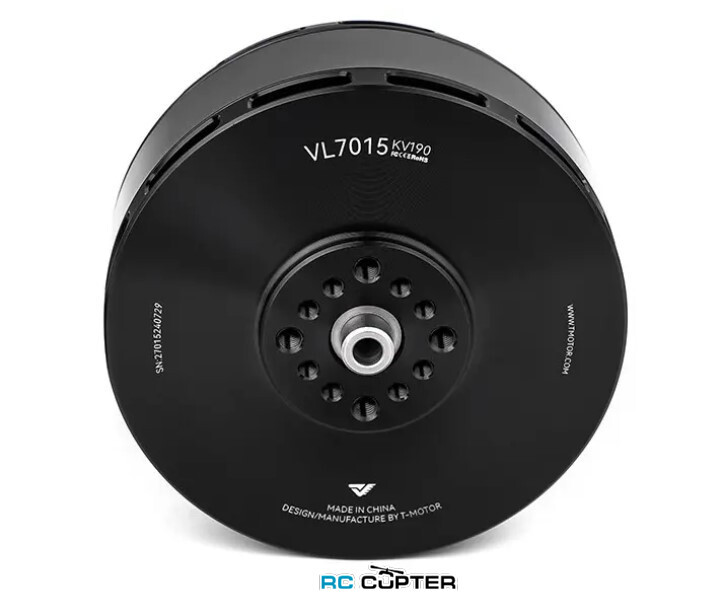

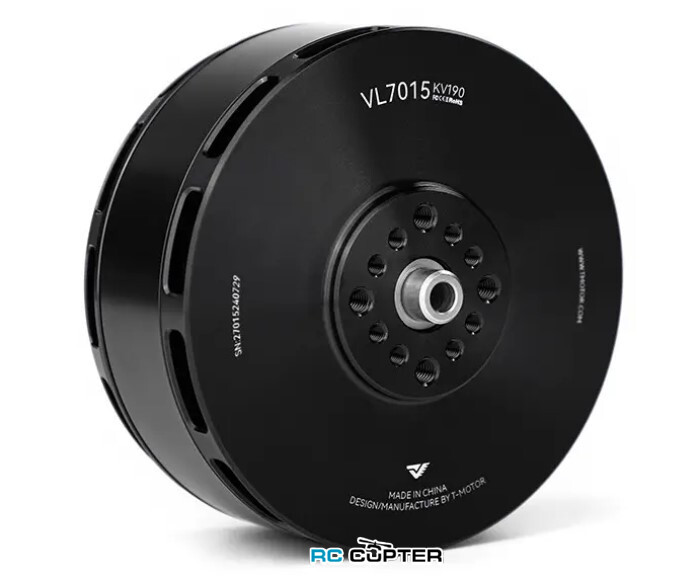

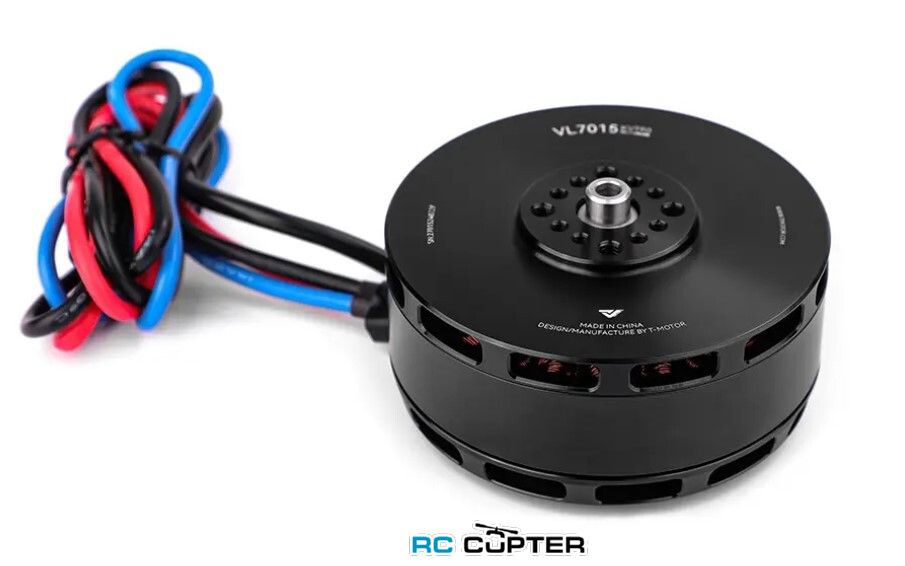

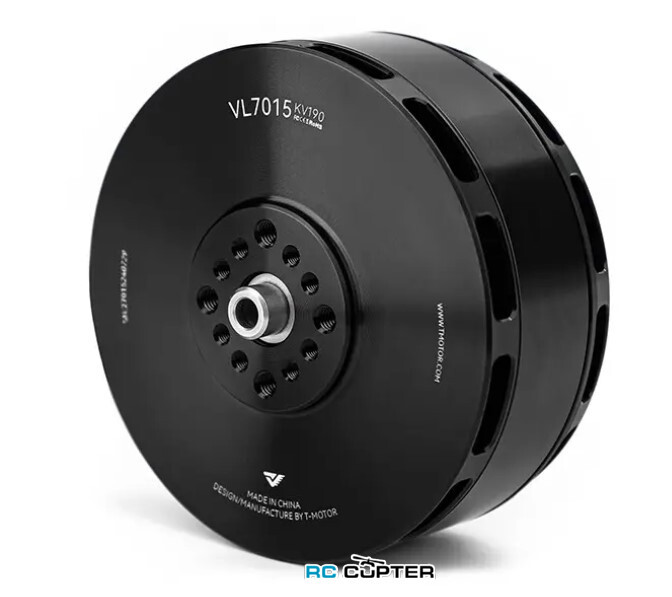

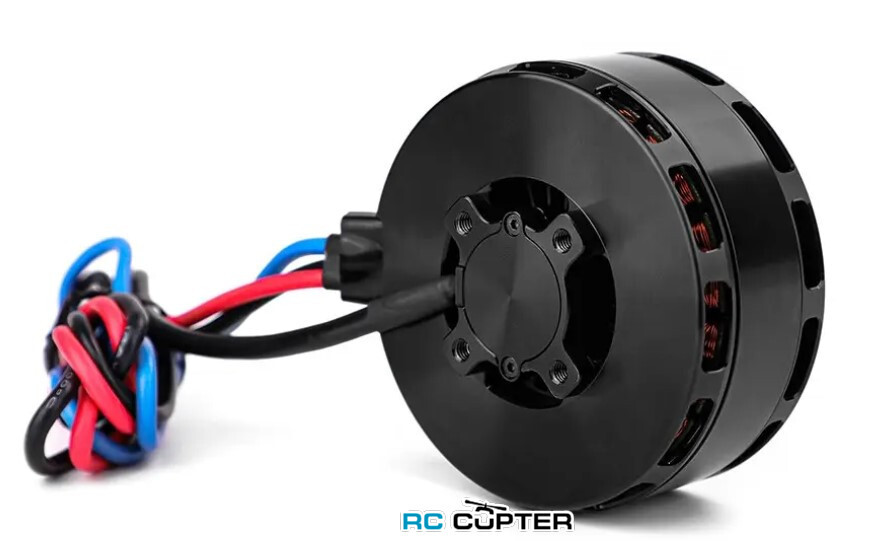

Электромотор T-Motor VL7015 KV190 от T-Motor специально для VTOL/fixed wing
- Быстрота (блокировка пропеллера за несколько секунд)
Блокировка пропеллера позволяет эффективно избежать турбулентности, вызванной вращением ротора, и не нарушает аэродинамическую компоновку самолета, повышая тем самым безопасность полетов. - Экономичность (адаптивная блокировка пропеллера)
ESC может автоматически регулировать ток для управления крутящим моментом для блокировки пропеллера в зависимости от изменения внешней силы, снижая потребление энергии и тепла для достижения энергосбережения

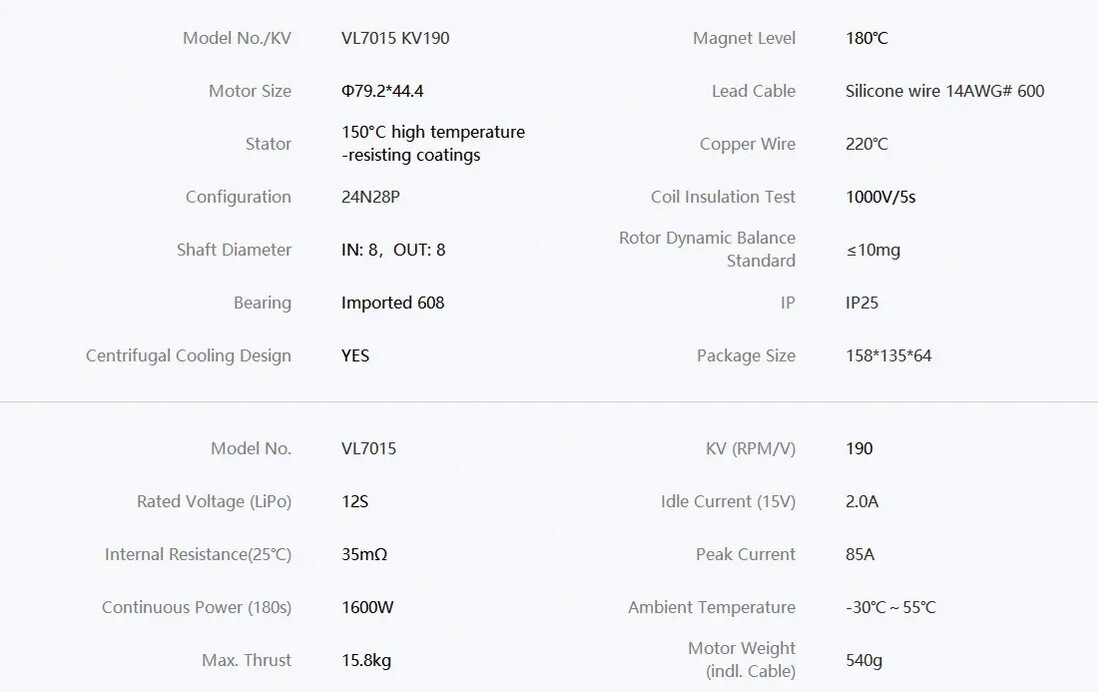

Характеристики
| Модель | VL7015 | Magnet Level | 180℃ |
| Размер мотора | Φ79.2*44.4мм | Ведущий кабель | Силиконовый провод 14# 600 мм |
| Статор | покрытие, устойчивые к высоким температурам 150°C | Медный провод | 220℃ |
| Конфигурация | 24N28P | Испытание изоляции катушки | 1000 В/ 5 сек |
| Диаметр вала | IN: 8 OUT: 8 | Стандарт динамического баланса ротора | ≤10 мг |
| Подшипник | Imported 608 | IP | IP25 |
| Центробежное охлаждение | Да | Размер упаковки | 158*135*64 мм |
| Model No. | VL7015 | KV (RPM/V) | 190 |
| Напряжение (LiPo) | 12S | Ток холостого хода (15 В) | 2.0 А |
| Внутреннее сопротивление (25℃) | 35mΩ | Пиковый ток | 85 А |
| Постоянная мощность (180 сек) | 1600 Вт | Температура среды | -30℃～55℃ |
| Максимальная тяга | 15.8 кг | MВес двигателя (вкл. кабель) | 540г |

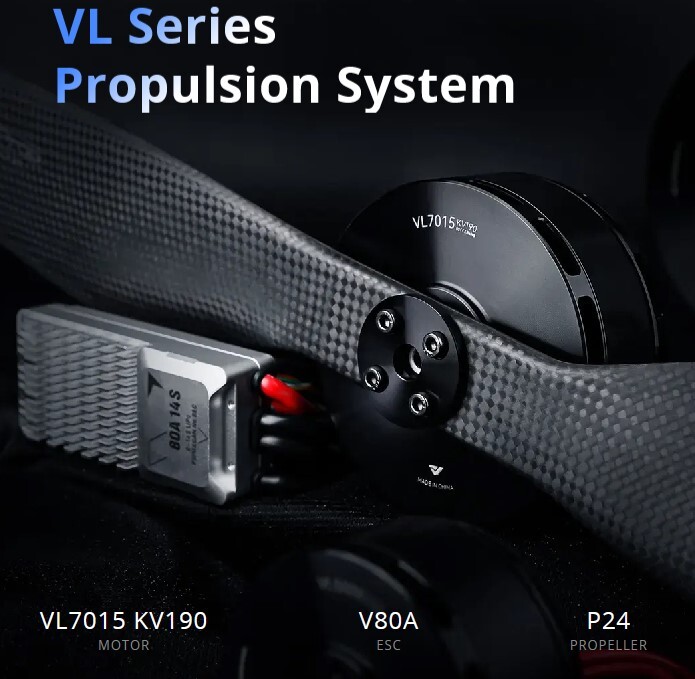

Рекомендованное оборудование и нагрузка

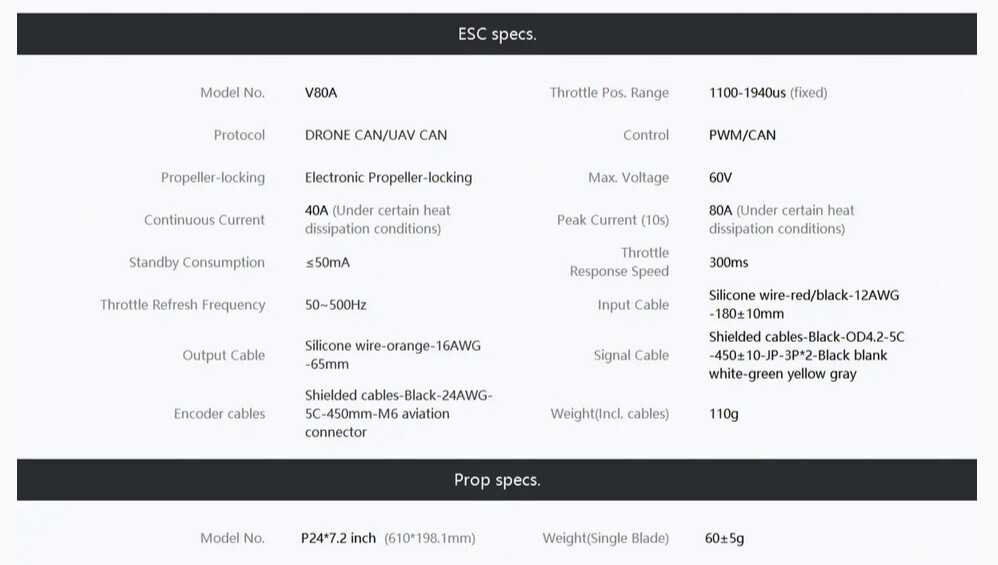

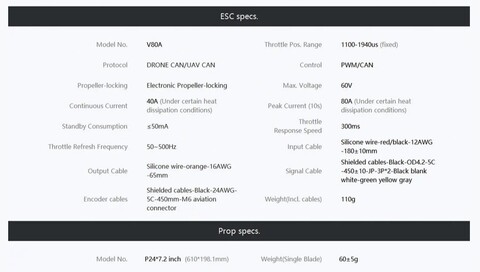

- V80A ESC регулятор
- P24 пропеллер
- 12S АКБ
- 15.8 кг максимальная тяга на луч (Thrust/Arm)
- 22~24 кг рекомендуемый максимальный взлетный вес квадрокоптера (Recommended MTOW- Quad)

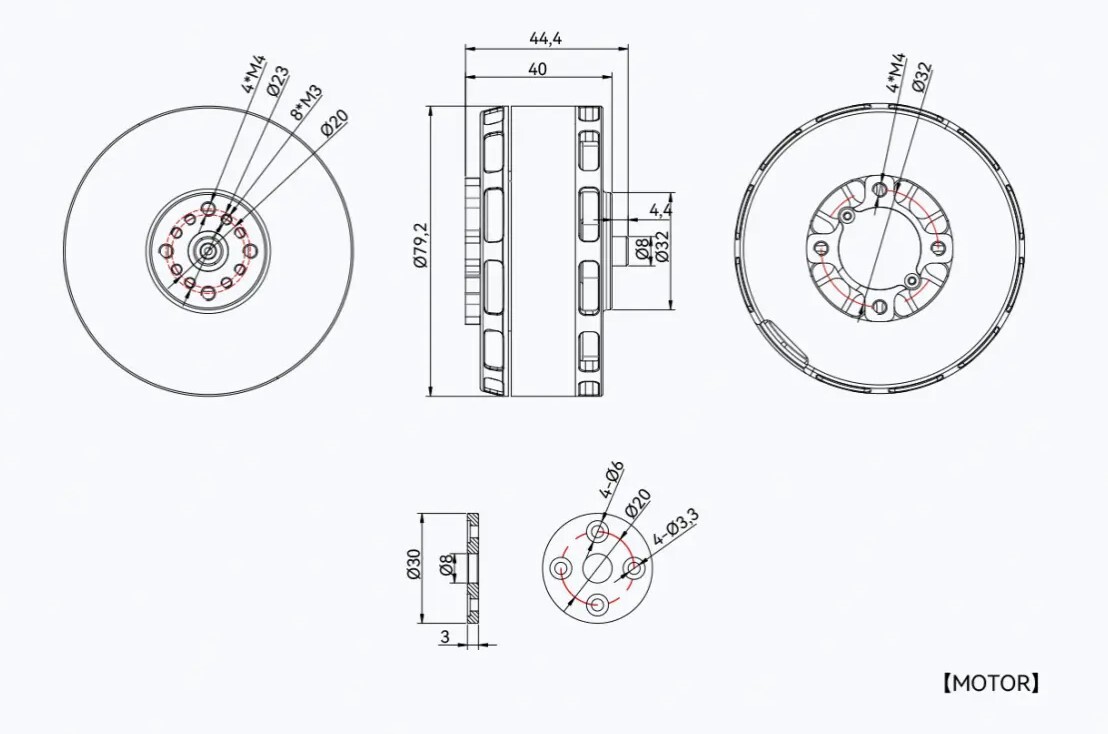

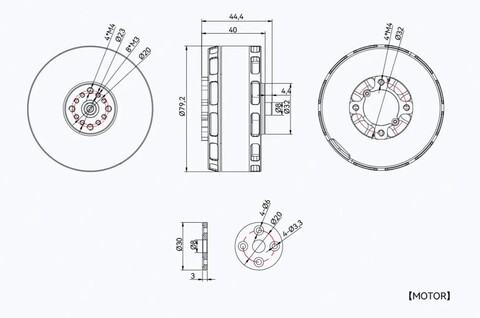

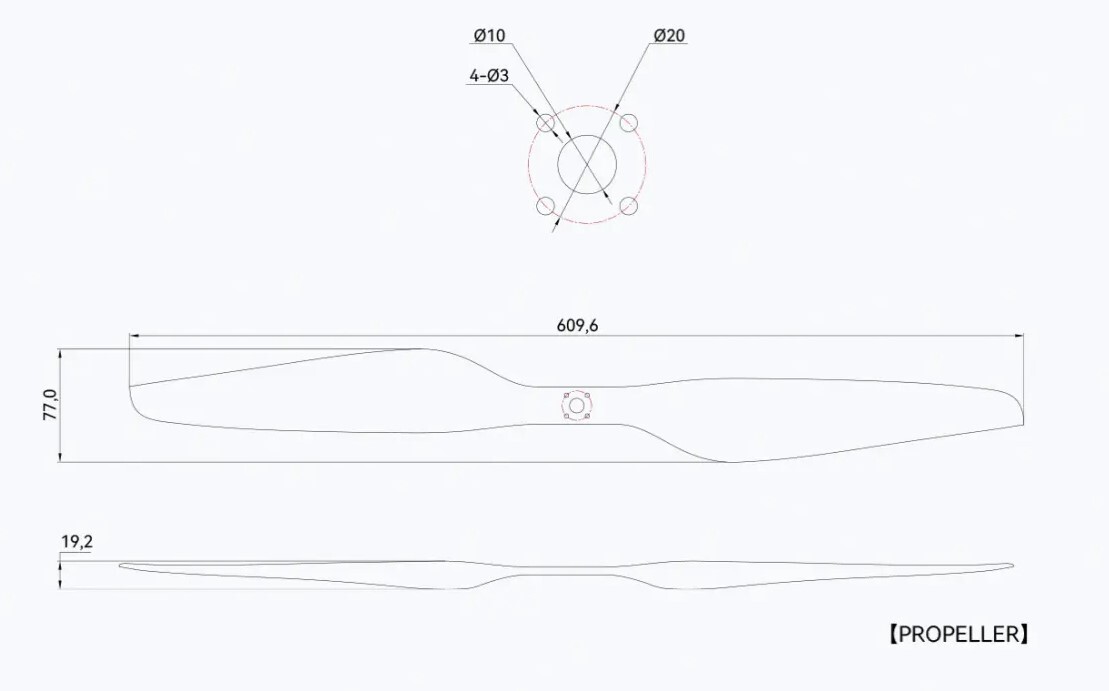

Чертёж

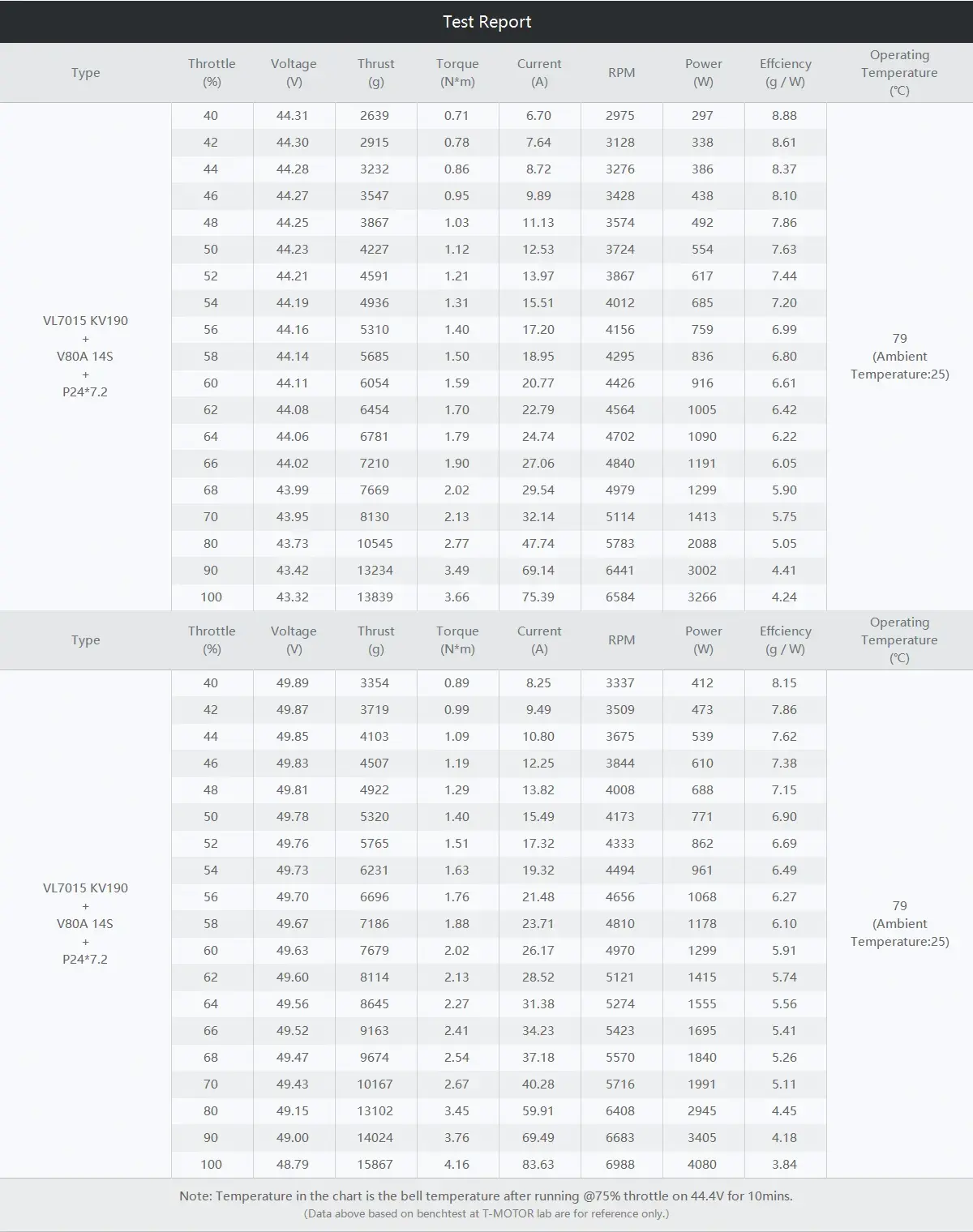

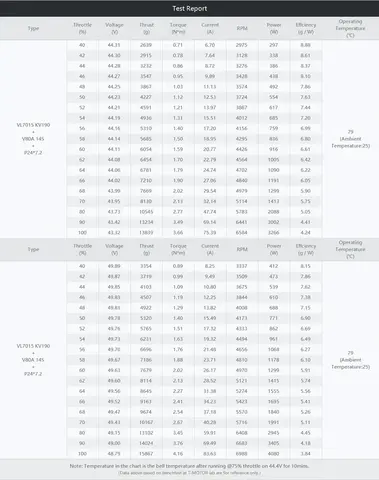

Тестирование
Test Data
| Type | Throttle | Voltage (V) |
Thrust (g) |
Torque (N*m) |
Current (A) |
RPM | Power (W) |
Effciency (g / W) |
Operating Temperature (℃) |
|
| VL7015 KV190 + V80A 14S + P24*7.2 |
40% | 44.31 | 2639 | 0.71 | 6.70 | 2975 | 297 | 8.88 | 79 (Ambient Temperature: 25) |
|
| 42% | 44.30 | 2915 | 0.78 | 7.64 | 3128 | 338 | 8.61 | |||
| 44% | 44.28 | 3232 | 0.86 | 8.72 | 3276 | 386 | 8.37 | |||
| 46% | 44.27 | 3547 | 0.95 | 9.89 | 3428 | 438 | 8.10 | |||
| 48% | 44.25 | 3867 | 1.03 | 11.13 | 3574 | 492 | 7.86 | |||
| 50% | 44.23 | 4227 | 1.12 | 12.53 | 3724 | 554 | 7.63 | |||
| 52% | 44.21 | 4591 | 1.21 | 13.97 | 3867 | 617 | 7.44 | |||
| 54% | 44.19 | 4936 | 1.31 | 15.51 | 4012 | 685 | 7.20 | |||
| 56% | 44.16 | 5310 | 1.40 | 17.20 | 4156 | 759 | 6.99 | |||
| 58% | 44.14 | 5685 | 1.50 | 18.95 | 4295 | 836 | 6.80 | |||
| 60% | 44.11 | 6054 | 1.59 | 20.77 | 4426 | 916 | 6.61 | |||
| 62% | 44.08 | 6454 | 1.70 | 22.79 | 4564 | 1005 | 6.42 | |||
| 64% | 44.06 | 6781 | 1.79 | 24.74 | 4702 | 1090 | 6.22 | |||
| 66% | 44.02 | 7210 | 1.90 | 27.06 | 4840 | 1191 | 6.05 | |||
| 68% | 43.99 | 7669 | 2.02 | 29.54 | 4979 | 1299 | 5.90 | |||
| 70% | 43.95 | 8130 | 2.13 | 32.14 | 5114 | 1413 | 5.75 | |||
| 80% | 43.73 | 10545 | 2.77 | 47.74 | 5783 | 2088 | 5.05 | |||
| 90% | 43.42 | 13234 | 3.49 | 69.14 | 6441 | 3002 | 4.41 | |||
| 100% | 43.32 | 13839 | 3.66 | 75.39 | 6584 | 3266 | 4.24 | |||
| VL7015 KV190 + V80A 14S + P24*7.2 |
40% | 49.89 | 3354 | 0.89 | 8.25 | 3337 | 412 | 8.15 | 79 (Ambient Temperature: 25) |
|
| 42% | 49.87 | 3719 | 0.99 | 9.49 | 3509 | 473 | 7.86 | |||
| 44% | 49.85 | 4103 | 1.09 | 10.80 | 3675 | 539 | 7.62 | |||
| 46% | 49.83 | 4507 | 1.19 | 12.25 | 3844 | 610 | 7.38 | |||
| 48% | 49.81 | 4922 | 1.29 | 13.82 | 4008 | 688 | 7.15 | |||
| 50% | 49.78 | 5320 | 1.40 | 15.49 | 4173 | 771 | 6.90 | |||
| 52% | 49.76 | 5765 | 1.51 | 17.32 | 4333 | 862 | 6.69 | |||
| 54% | 49.73 | 6231 | 1.63 | 19.32 | 4494 | 961 | 6.49 | |||
| 56% | 49.70 | 6696 | 1.76 | 21.48 | 4656 | 1068 | 6.27 | |||
| 58% | 49.67 | 7186 | 1.88 | 23.71 | 4810 | 1178 | 6.10 | |||
| 60% | 49.63 | 7679 | 2.02 | 26.17 | 4970 | 1299 | 5.91 | |||
| 62% | 49.60 | 8114 | 2.13 | 28.52 | 5121 | 1415 | 5.74 | |||
| 64% | 49.56 | 8645 | 2.27 | 31.38 | 5274 | 1555 | 5.56 | |||
| 66% | 49.52 | 9163 | 2.41 | 34.23 | 5423 | 1695 | 5.41 | |||
| 68% | 49.47 | 9674 | 2.54 | 37.18 | 5570 | 1840 | 5.26 | |||
| 70% | 49.43 | 10167 | 2.67 | 40.28 | 5716 | 1991 | 5.11 | |||
| 80% | 49.15 | 13102 | 3.45 | 59.91 | 6408 | 2945 | 4.45 | |||
| 90% | 49.00 | 14024 | 3.76 | 69.49 | 6683 | 3405 | 4.18 | |||
| 100% | 48.79 | 15867 | 4.16 | 83.63 | 6988 | 4080 | 3.84 | |||
| Note:Temperatureinthechartisthebelltemperatureafterrunning@75%throttle on 44.4V for10mins. (Date above based on benchtest are for reference only,comparion with that of other motor types is not recommended.) |
||||||||||

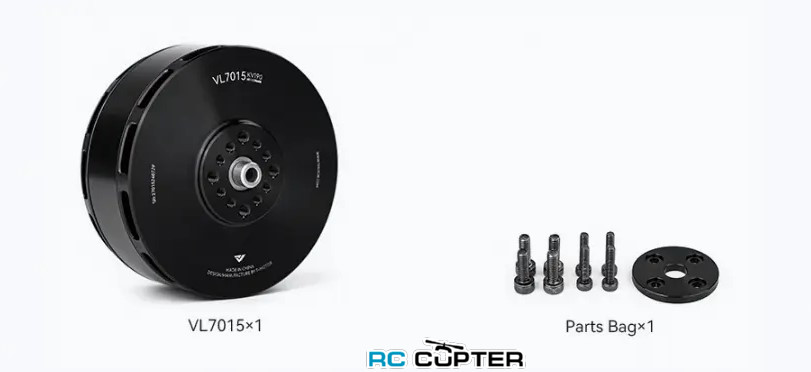

Комплектация

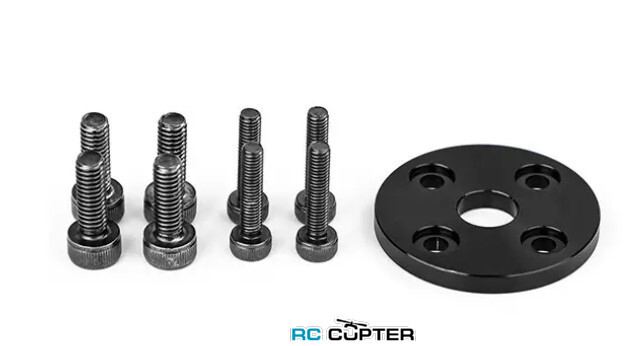

- Мотор T-Motor VL7015 KV190 - 1шт
Ссылки
- VL7015 3D Diagram
- User Manual для ESC
- TM_UAVCAN_V2 Communication Protocol
- TM-Link.exe Host Computer
- VL7015 Propulsion System Specifications
| Вес: | 540 г |
| Диаметр вала: | 8 мм |
| Диаметр мотора: | 79.2 мм |
| Длина мотора: | 44.4 мм |
| KV: | 190 |
| Максимальная тяга: | 15.8 кг |
| Мощность: | 1600 Вт |
| Пиковая мощность: | 4080 Вт |
| Пиковый ток: | 85 А |
| Производитель: | T-Motor |
| Пропеллер: | 24" |
| Рекомендованная батарея: | 12S |
| Ток холостого хода: | 2.0 А |
| Степень защиты (пылевлагозащищённость): | IP25 |
