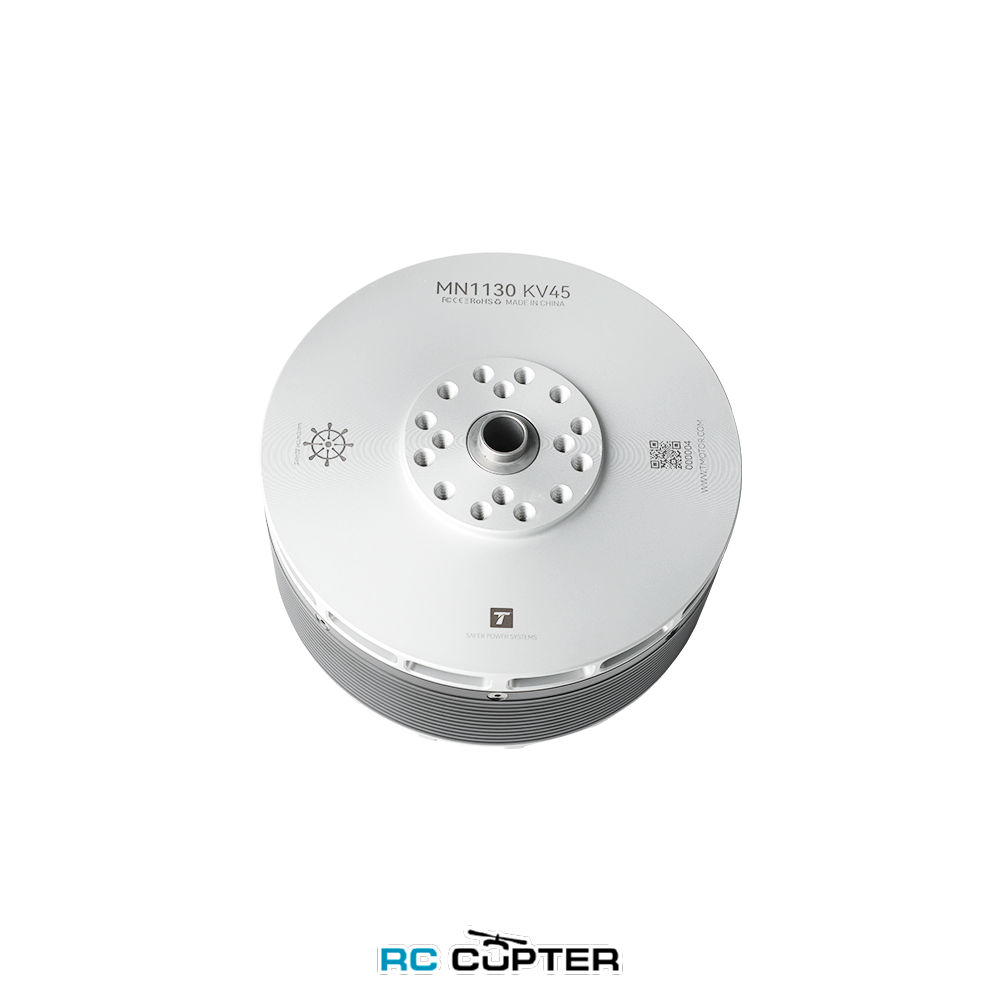

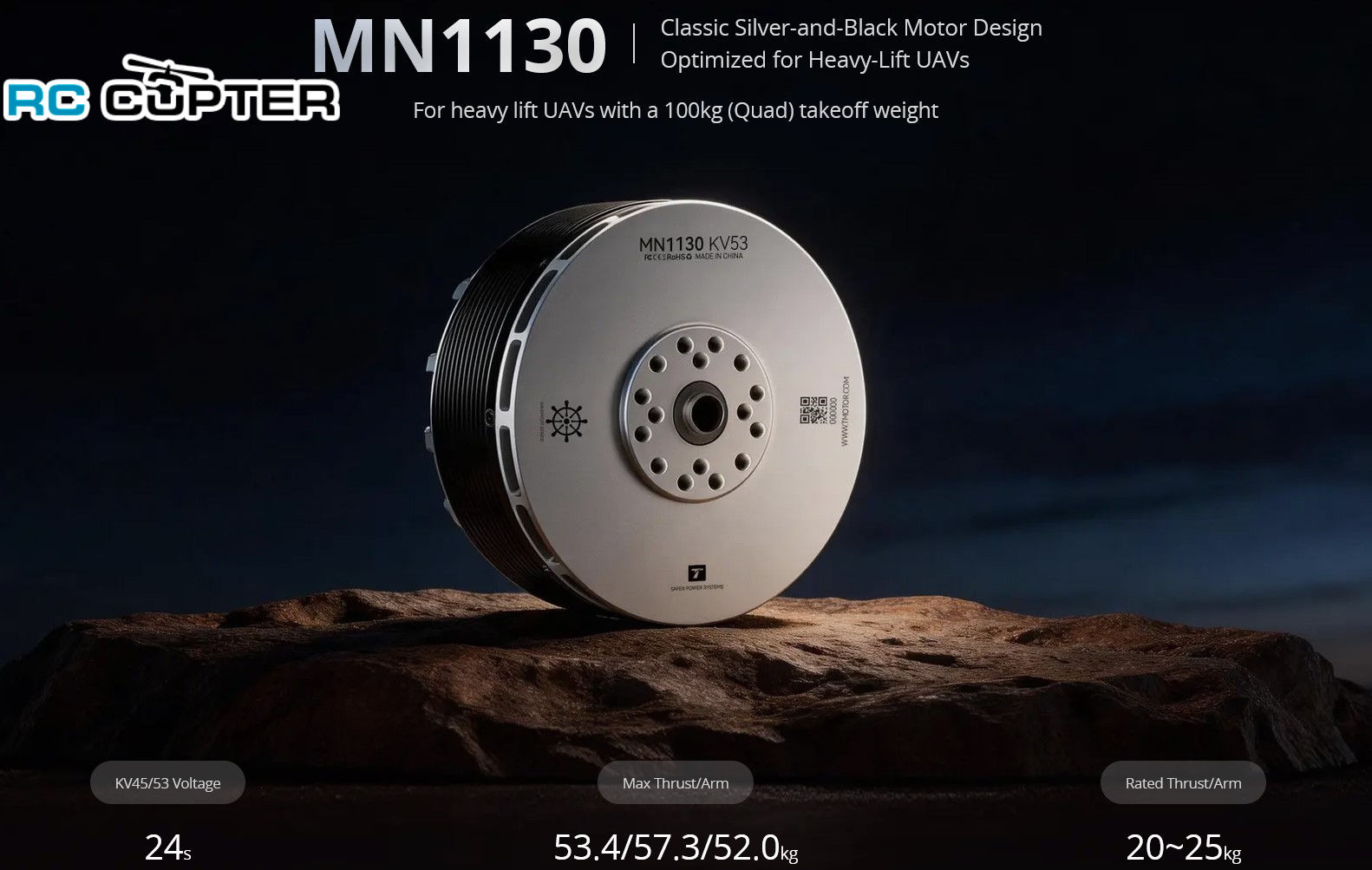

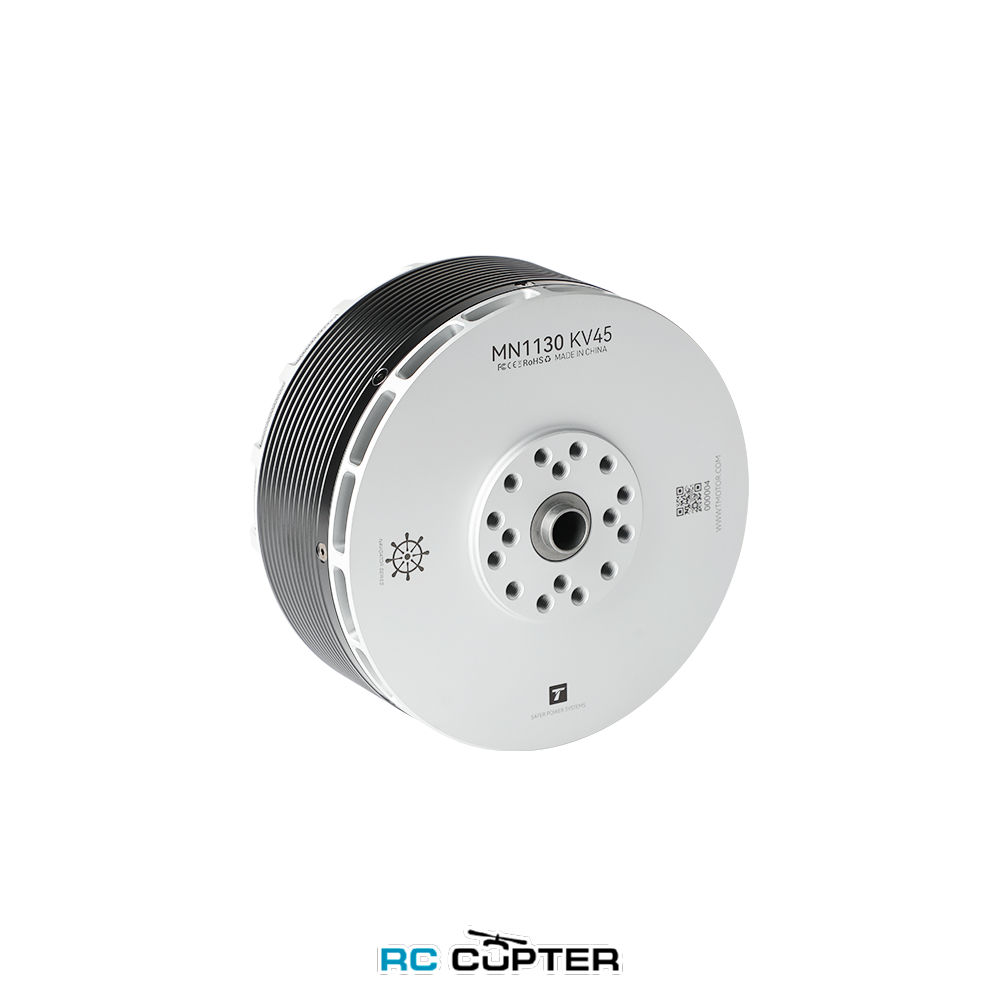

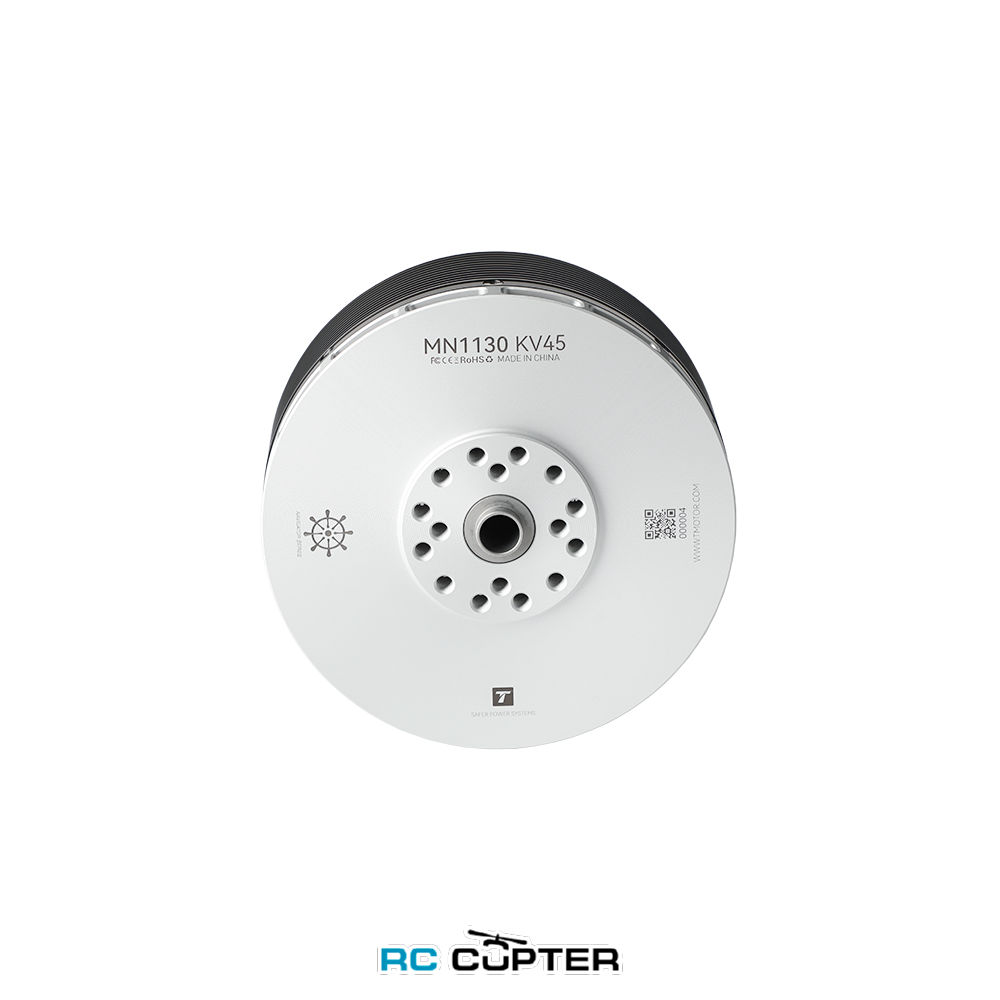

T-Motor MN1130 KV45 (45-47", 24S, 57.3 кг)

Артикул: 43207

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

Двигатель бесколлекторный T-Motor MN1130 KV45 (45-47", 24S, 57.3 кг) - улучшенная серия моторов T-Motor MN11-13 с повышенными показателями тяги уже доступна. Пользователи T-Motor наверняка знакомы с линейкой MN, которая широко применяется в логистических, мониторинговых и клининговых дронах. Благодаря увеличенной тяге, серия MN11-13 разработана специально для более сложных задач, требующих высокой грузоподъемности.

Рекомендованная батарея 24S
Максимальная тяга на луч 57.3 кг
Расчётная тяга на луч 20–25 кг
Взлетный вес:
- 100 кг квадрокоптер
- 150 кг соосный квадрокоптер

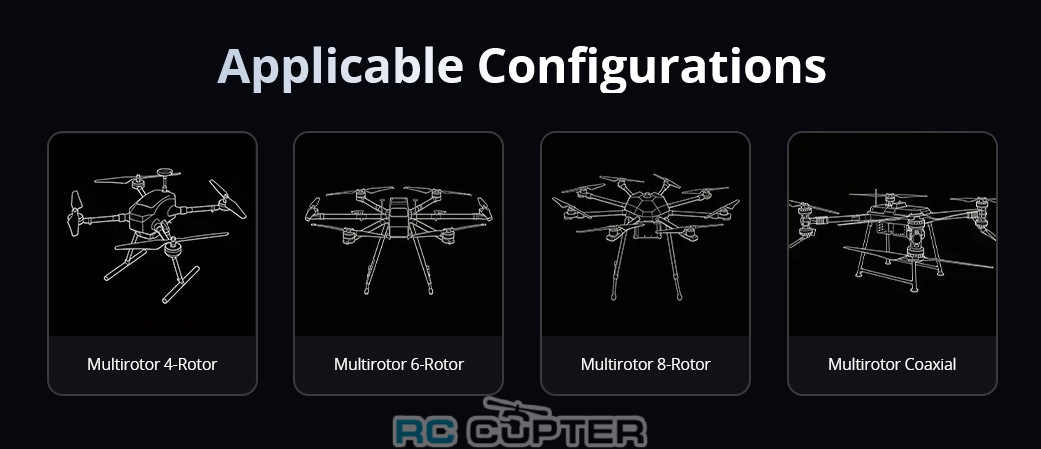

Подходит для 4/6/8-роторных и соосных БПЛА.
Основные сферы применения: доставка, помощь в пожаротушение и экстренная доставка грузов, обработка сельхозугодий и лесных массивов, опрыскивание больших площадей.

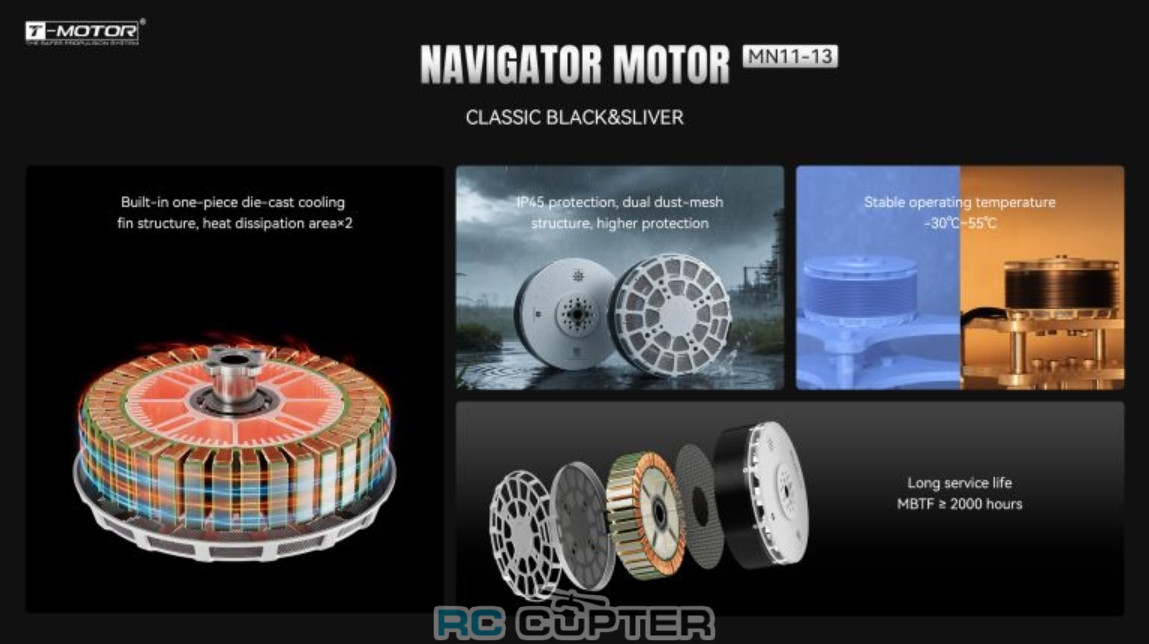

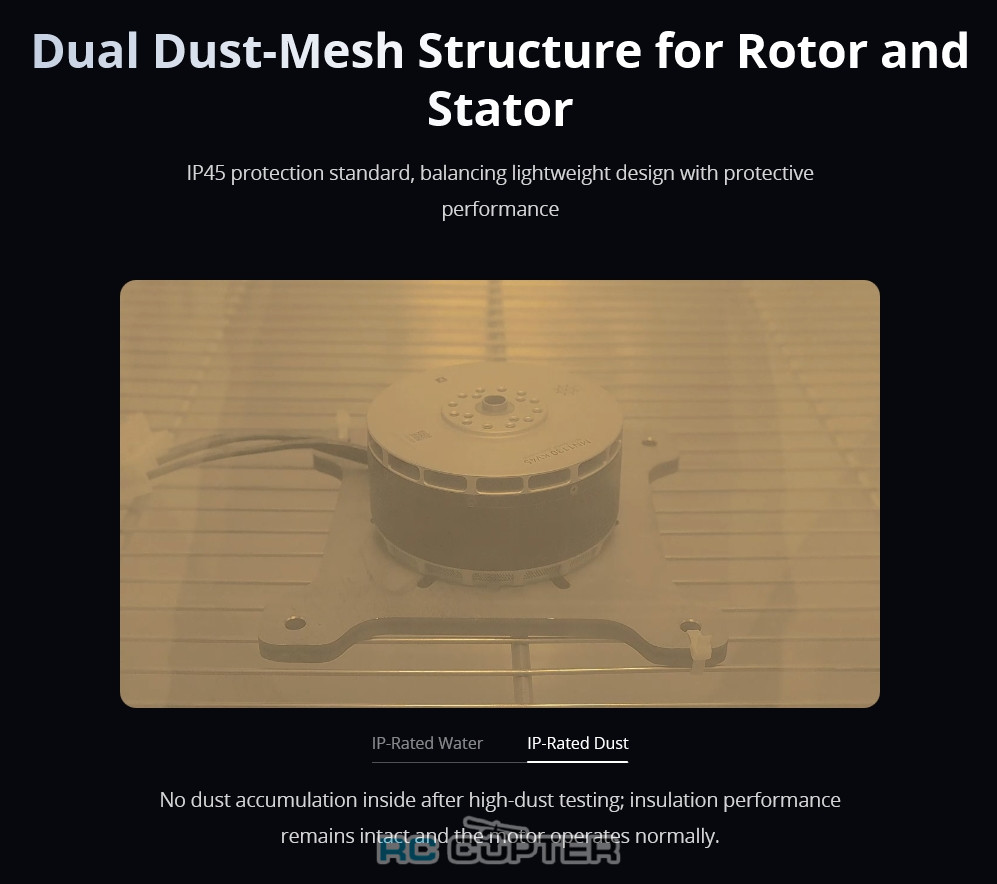

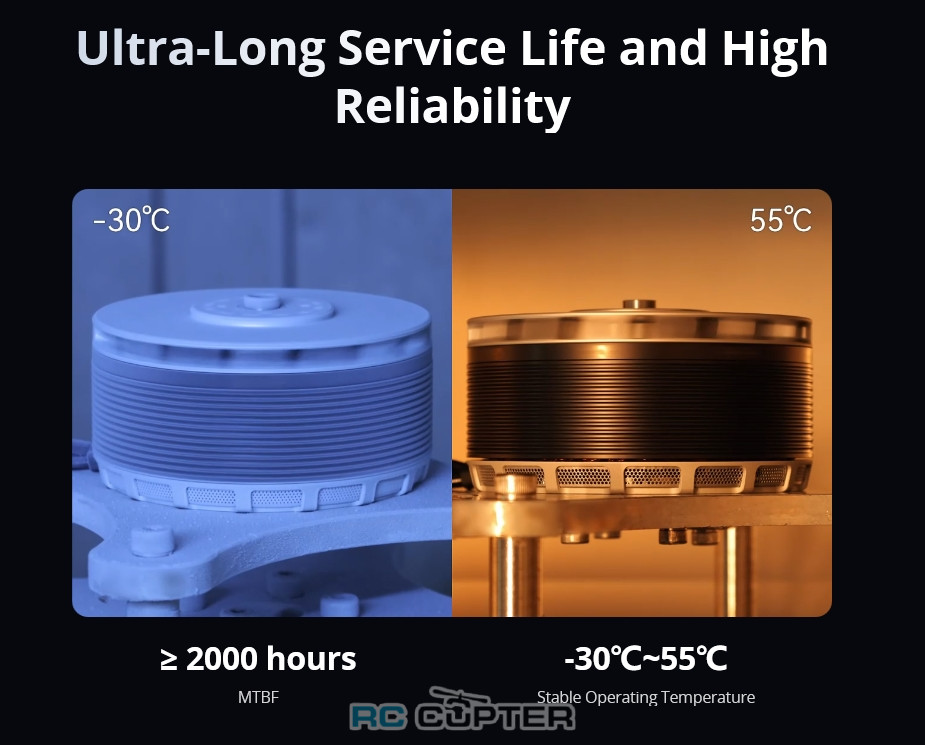

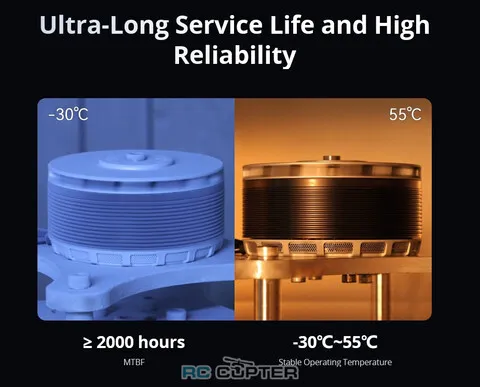

Увеличенный срок эксплуатации и отказоустойчивость. Средняя наработка на отказ (MTBF): ≥ 2000 часов. Стабильная рабочая температура: от -30°C до 55°C. Двойной пылезащитный фильтр ротора и статора. Стандарт защиты IP45. Оптимальное сочетание веса и надежности конструкции. Надежная защита от брызг и проливного дождя гарантирует стабильную работу в сложных метеоусловиях. Тесты подтверждают отсутствие пыли внутри корпуса: мотор сохраняет показатели изоляции и полную работоспособность даже в сильно запыленной среде.

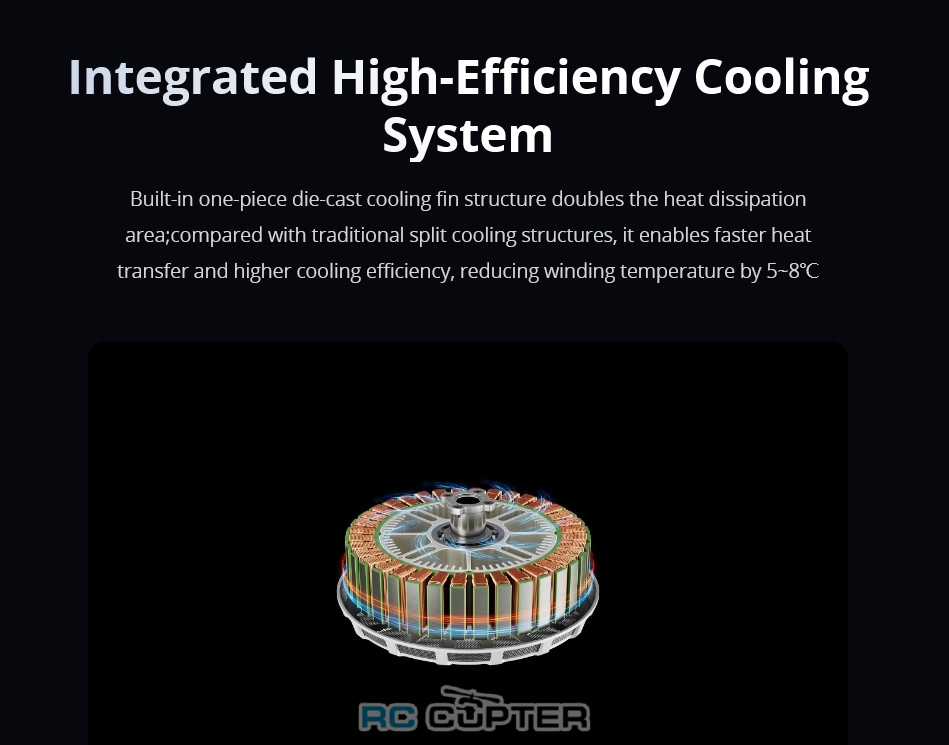

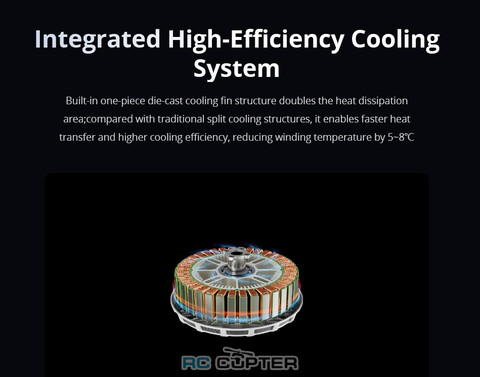

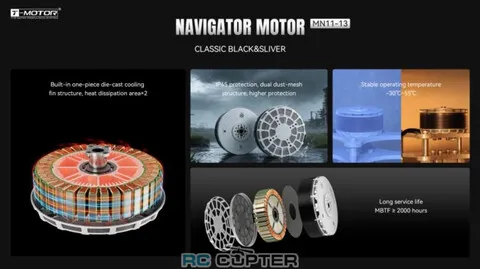

Встроенная система активного охлаждения. Монолитный литой радиатор удваивает площадь теплоотвода. В отличие от стандартных составных конструкций, такая архитектура ускоряет отвод тепла, что позволяет снизить рабочую температуру обмоток на 5–8°C и повысить общую надежность.

Характеристики:

Model No.	MN1130	Motor Size	Φ120.5*65.9mm
Stator Technology	Imported Silicon Steel Sheet; Anti-Rust treatment; 150℃high Temperature-Resisting Coatings	Copper Wire	220℃ High Temperature Resistance
Magnet Level	180℃ High Temperature Resistance	Coil Insulation Test	1000V Withstand Voltage Test
IP	IP45	Configuration	36N40P
Rotor Dynamic Balance Standard	≤30mg	Bearing	Imported 6902ZZ
Output Shaft Diameter	12mm	Wire Specification/ Length	Enameled Wire*150mm

KV Value	45	Idle Current (20V)	2.0A
Max Power (180s)	3218W	Internal Resistance	38mΩ
Rated Voltage (Lipo)	24S	Peak Current (180s)	132A
Max Thrust	57.3kg	Motor Weight (Incl. Cable)	1740g
Package Weight	2140g

Таблица испытаний:

Type	Propeller	Voltage (V)	Throttle	Current (A)	RPM	Thrust (gf)	Power (W)	Efficiency (g/W)	Torque (N·m)	Operating Temperature (℃)
MN1130 KV45	NS45x17.5	91.94	40%	12.68	1532	11903	1165	11.70	6.34	121℃ (Ambient Temperature: 25)
		91.95	42%	14.41	1598	13017	1325	11.24	6.92
		91.97	44%	16.16	1660	14135	1486	10.86	7.49
		91.99	46%	17.97	1718	15288	1653	10.53	8.07
		91.98	48%	19.93	1780	16433	1833	10.13	8.70
		91.94	50%	22.21	1844	17778	2042	9.81	9.39
		91.95	52%	24.71	1908	19112	2272	9.48	10.09
		91.98	54%	27.30	1969	20466	2511	9.19	10.80
		91.96	56%	29.56	2025	21697	2719	8.92	11.47
		91.98	58%	32.40	2086	23027	2980	8.65	12.19
		92.01	60%	35.76	2148	24612	3290	8.40	13.02
		91.96	62%	38.98	2210	26123	3584	8.16	13.84
		91.98	64%	41.94	2268	27620	3858	7.94	14.65
		91.95	66%	45.70	2322	29044	4203	7.75	15.42
		91.97	68%	49.72	2379	30575	4572	7.56	16.23
		91.93	70%	54.28	2438	32147	4990	7.36	17.12
		91.97	80%	75.59	2707	40166	6952	6.58	21.52
		91.95	90%	97.07	2903	47084	8926	6.13	25.28
		91.97	100%	119.33	3071	53475	10975	5.78	28.76
MN1130 KV45	NS47x18	92.05	40%	15.37	1521	14301	1414	10.11	7.74	HOT (Ambient Temperature: 25)
		92.05	42%	17.24	1583	15498	1587	9.77	8.39
		92.05	44%	19.37	1643	16798	1782	9.42	9.07
		92.05	46%	21.40	1701	17993	1970	9.14	9.72
		92.08	48%	23.70	1761	19361	2182	8.87	10.46
		92.12	50%	26.47	1824	20883	2439	8.56	11.26
		92.06	52%	29.21	1887	22384	2689	8.32	12.07
		92.06	54%	32.08	1947	23792	2953	8.06	12.86
		92.07	56%	34.96	2002	25158	3218	7.82	13.60
		92.05	58%	38.20	2060	26677	3516	7.59	14.42
		92.04	60%	41.69	2121	28351	3838	7.39	15.34
		92.05	62%	45.45	2178	29973	4183	7.17	16.21
		92.06	64%	49.21	2233	31592	4530	6.97	17.10
		92.05	66%	53.04	2285	33178	4882	6.80	17.97
		92.05	68%	57.07	2339	34818	5254	6.63	18.86
		92.08	70%	61.87	2395	36631	5697	6.43	19.85
		92.06	80%	85.88	2647	44855	7906	5.67	24.56
		92.02	90%	107.52	2807	51423	9895	5.20	28.23
		92.07	100%	131.22	2959	57306	12081	4.74	31.61
Notes: Motor temperature is the motor surface temperature aftering running on 80% for 10 min. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation. )

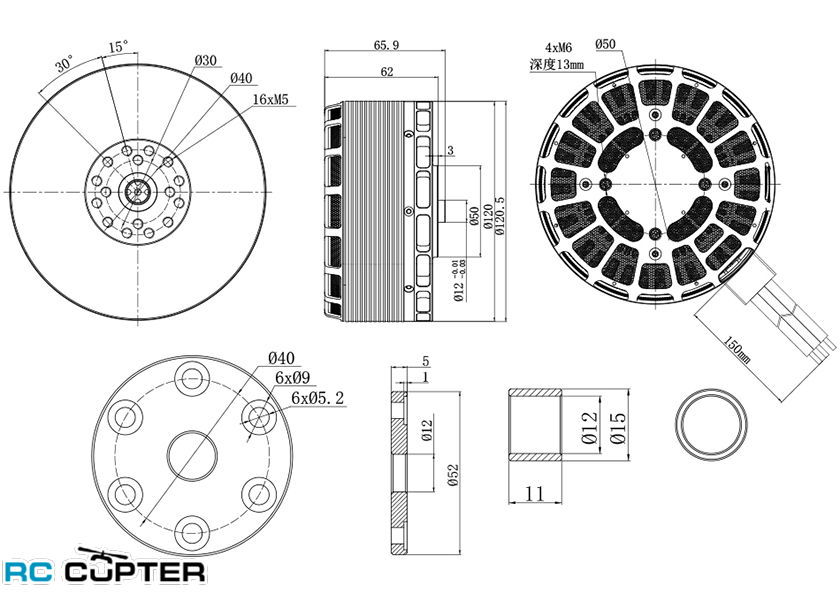

Чертёж:

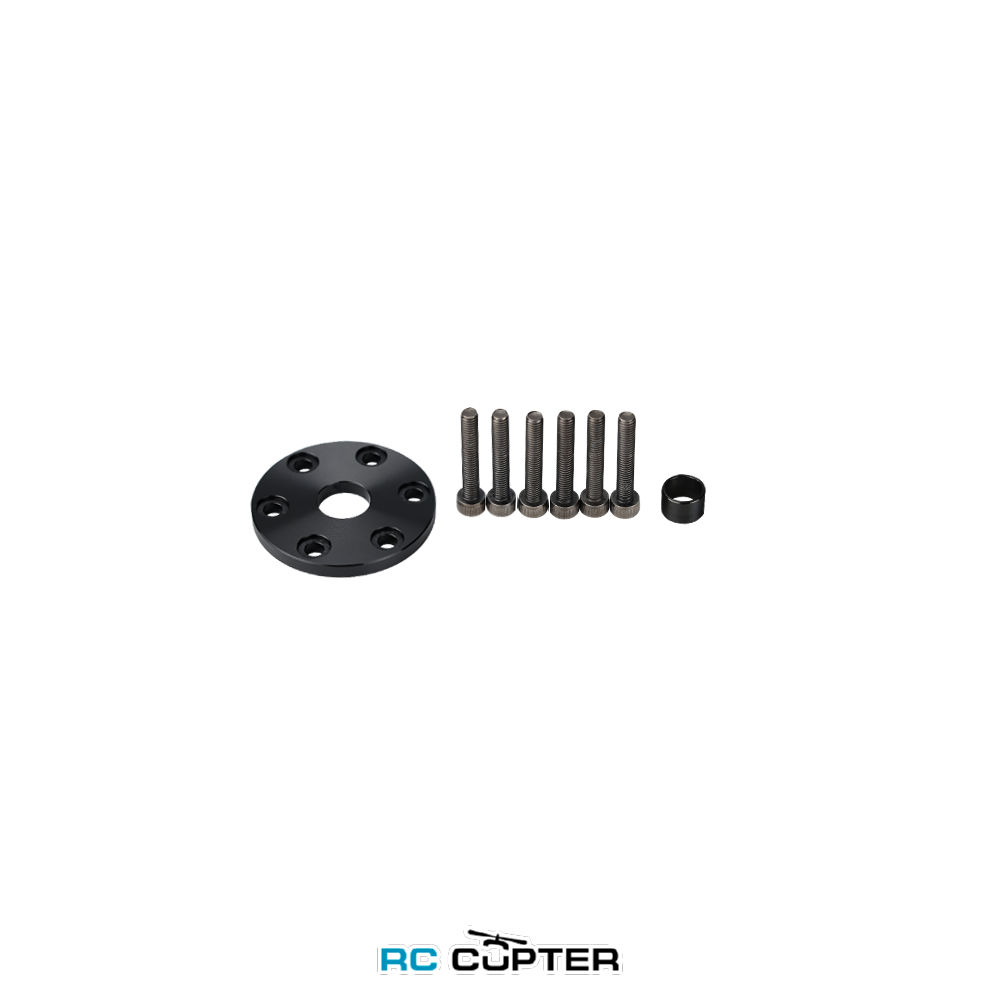

Комплектация:

Мотор T-Motor MN1130 KV45 (45-47", 24S, 57.3 кг) - 1шт

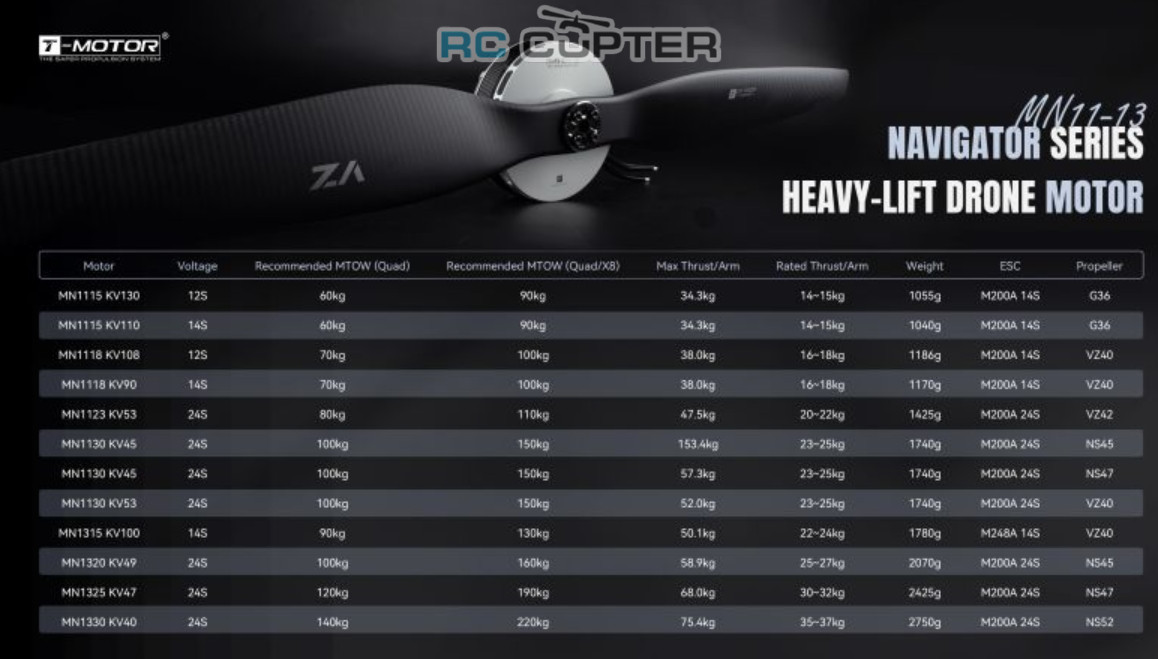

Сравнение моторов серии MN:

Варианты кастомизации

Индивидуальные решения, основанные на ваших задачах и требованиях к производительности. Гибкая настройка для удовлетворения специфических потребностей и создания дополнительной ценности.

Индивидуальное покрытие (Custom Coating)
Нанесение вашего логотипа (Custom Logo)
Датчик температуры (Temperature Sensor)
Индивидуальное значение KV (Custom KV)
Изменение схемы крепежных отверстий (Custom Hole Pattern)
Индивидуальная длина кабеля (Custom Cable Length)
Другие специализированные решения (More Tailored Solutions)

Вес:	1740 г
Диаметр мотора:	120.5 мм
Длина мотора:	65.9 мм
KV:	45
Максимальная тяга:	57 кг
Мощность:	3200 Вт
Пиковая мощность:	12000 Вт
Пиковый ток:	132 А
Производитель:	T-Motor
Пропеллер:	47" , 45"
Пылевлагозащита:	IP45
Рекомендованная батарея:	24S
Сопротивление:	38 мОм
Ток холостого хода:	2.0 А
