ESC регулятор мотора T-Motor Thunder 200A 14-24S

Мощность. Совместимость. Эффективность.

Поддерживает 14-24S 200A

Влагозащита и электроника премиум-класса.

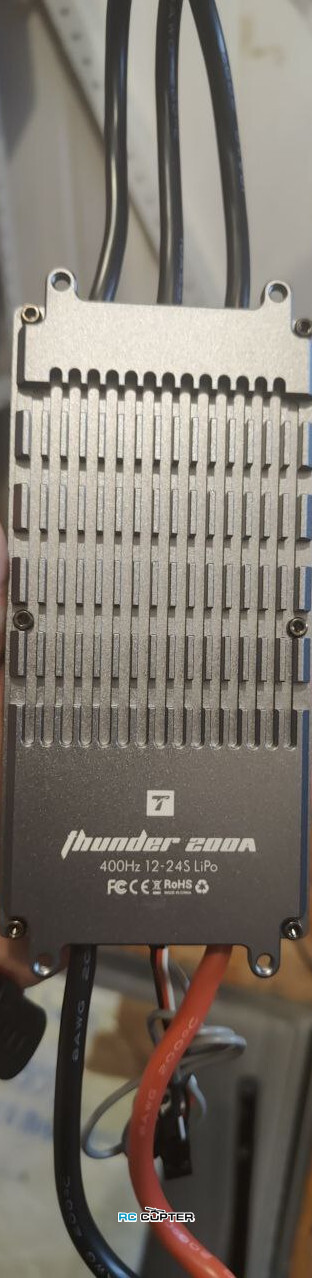

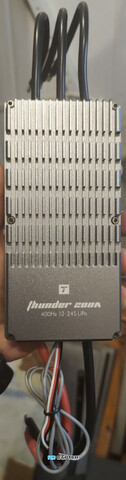

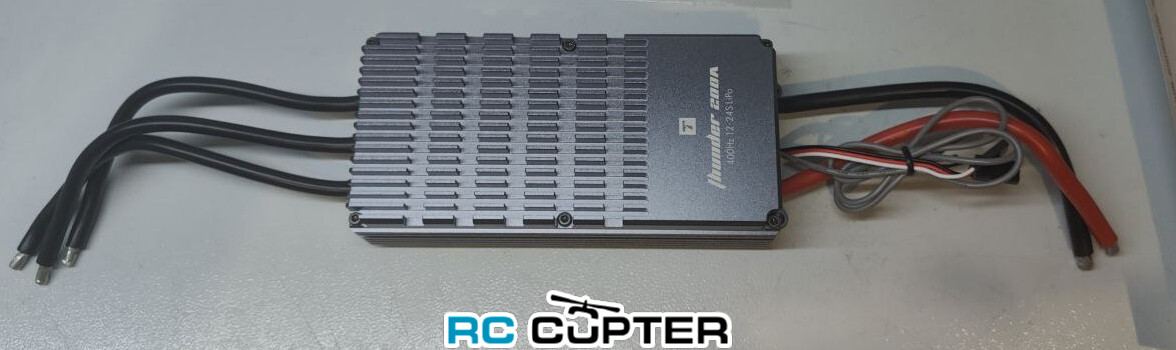

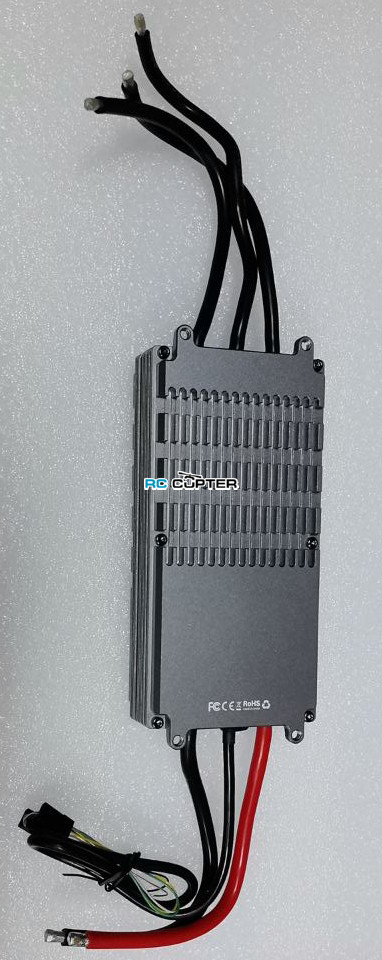

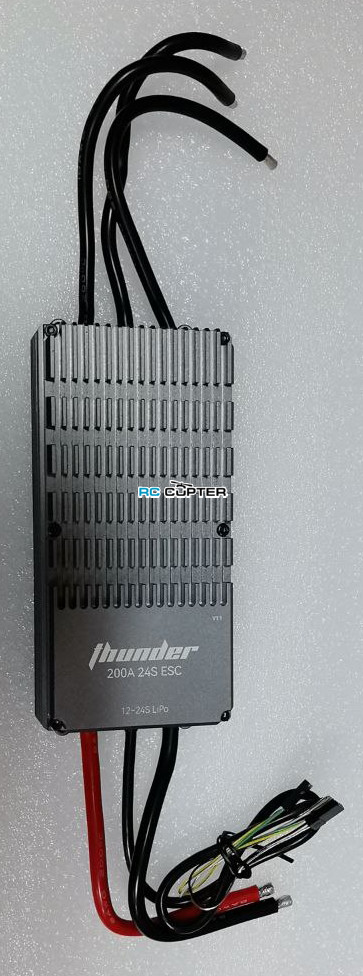

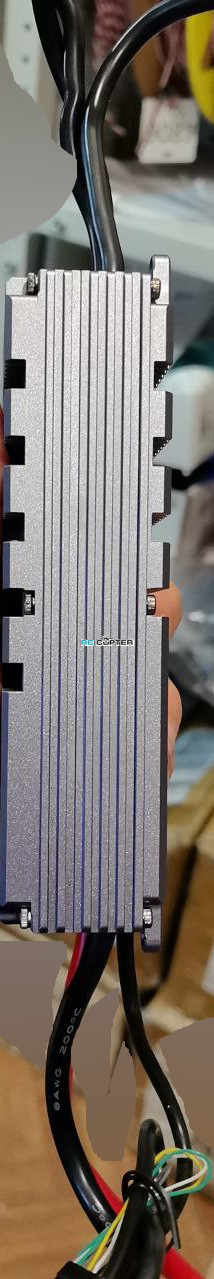

Под заказ есть версия с CAN интерфейсом. В галерее фото разных версии со склада.

Tiger Motors - признаный лидер в производстве регуляторов и комплектующих для мультикоптеров

Чертёж:

Характеристики:

• Максимальный пиковый ток: 220А
• Рабочий постоянный ток: 120А
• Рекомендуемая батарея: 14-24S
• Вес: 620г
• Размеры: 154.9 x 69.6 x36.1 мм

Дополнительная информация:

• Manual_Thunder_200-300A_ESC_3.0_24.10.10.pdf (версия 3.0 CAN)
• Цветовое обозначение проводов ESC T-Motor

Информация из инструкции № 24.10.10.pdf (версия 3.0 CAN):

PWM throttle calibration (Калибровка тяги ШИМ)

When ESC power on the throttle at the maximum will start the throttle correction, sound is 123-3-3-3, after a few seconds the throttle set to the minimum value, waiting for the end of the music is complete correction.

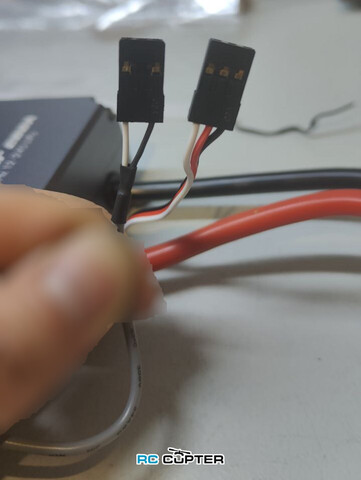

Signal line definition (Обозначение сигнальных линий)

• BLACK=》PWM_GND
• WHITE=》PWM
• GREEN=》CAN_L
• YELLOW=》CAN_H
• GREY=》CAN_GN

Data output (Вывод данных)

The factory default uses PWM. For details about how to use CAN, see《THUNDER ESC-CAN Series ESC Signal Mode Switching Description》. The 3-wire CAN is used for data output, and the baud rate is 1 MB.

For the packet format, refer to 《 Annex 2-THUNDER-CAN Protocol 1.2(210408) 》 and 《 Annex 3-TMESC UAVCAN V2.12》

В комплекте:

• ESC регулятор мотора T-Motor Thunder 200A - 1шт
