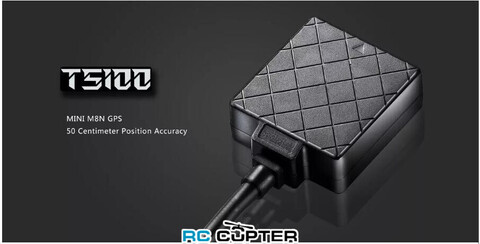

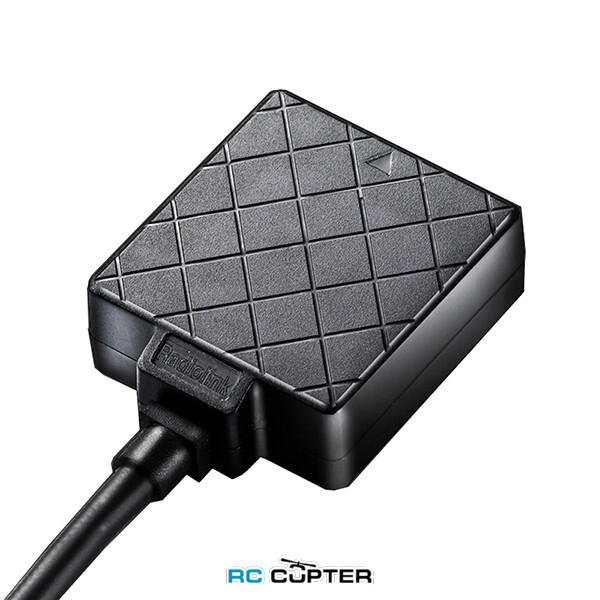

GPS модуль RadioLink TS100 M8N с компасом для Mini PIX F4

RadioLink M8N GPS модуль TS100 с компасом для Mini PIX F4

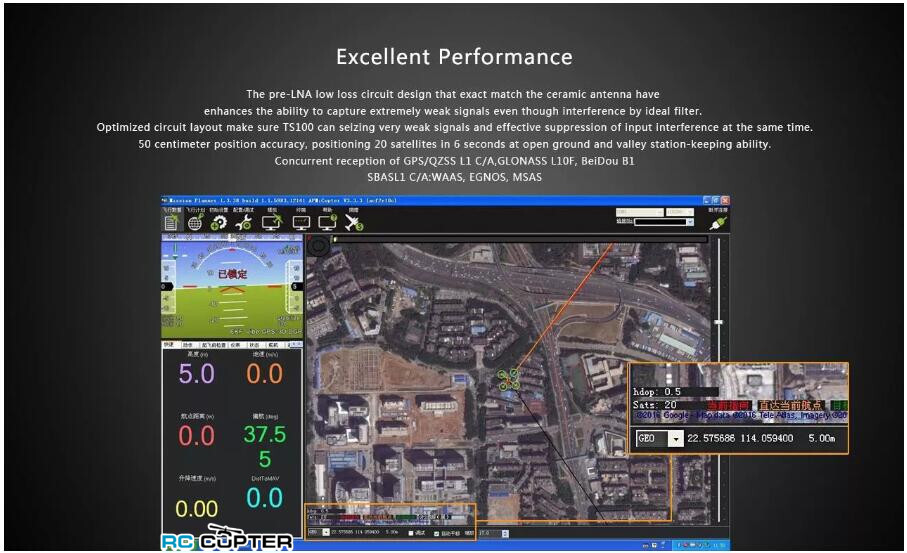

Конструкция схемы pre-LNA с низкими потерями, точно соответствующая керамической антенне, повышает способность улавливать очень слабые сигналы даже при наличии помех от идеального фильтра.
Оптимизированная компоновка схемы обеспечивает TS100 одновременный захват очень слабых сигналов и эффективное подавление входных помех.
Точность позиционирования 50 сантиметров, позиционирование 20 спутников за 6 секунд на открытой местности и возможность удержания станции в долине.
Одновременный прием GPS/QZSS L1 C/A, ГЛОНАСС L10F, BeiDou B1 SBASL1 C/A:WAAS. EGNOS, MSAS

Пилоты могут практиковаться в супер простых режимах, когда TS1OO работает с мини полетным контроллером Radiolink MINI PIX. Лучший выбор для начинающих гоночных дронов.

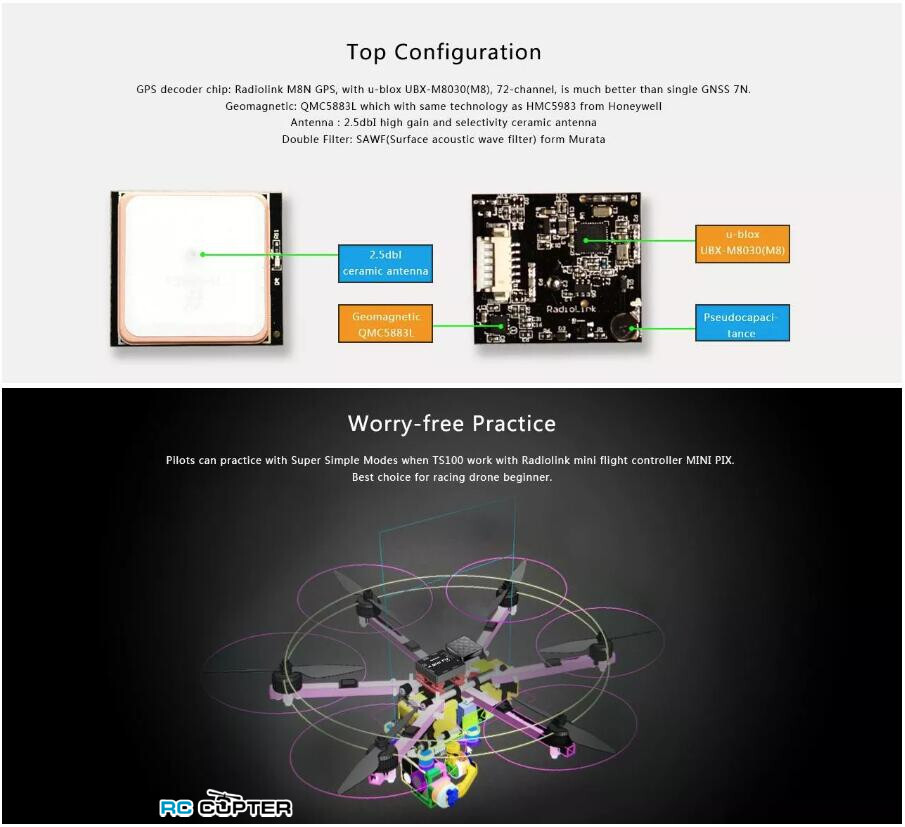

• Чип GPS декодера: Radiolink M8N GPS.
• С u-blox UBX -M8030(M8), 72-канальный, намного лучше, чем один GNSS 7N.
• Геомагнитный: QMC5883L, который использует ту же технологию, что и HMC5983 от Honeywell.
• Антенна: 2.5dbl керамическая антенна с высоким коэффициентом усиления и селективностью
• Двойной фильтр: SAWF (фильтр поверхностных акустических волн) от Murata
  2.5dbl керамическая антенна
• ublox UBX M8030(M8)
• Geomagnetic QMC5883L

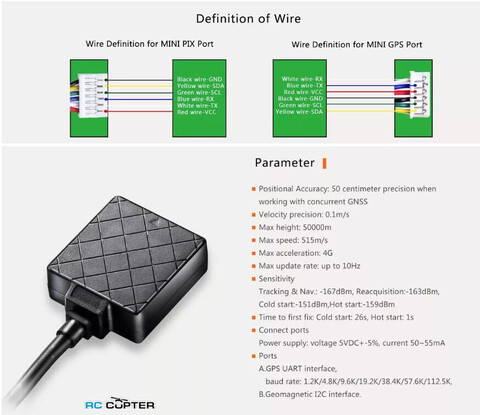

Характеристики

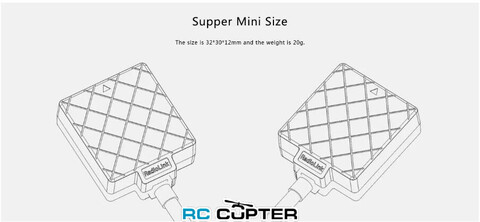

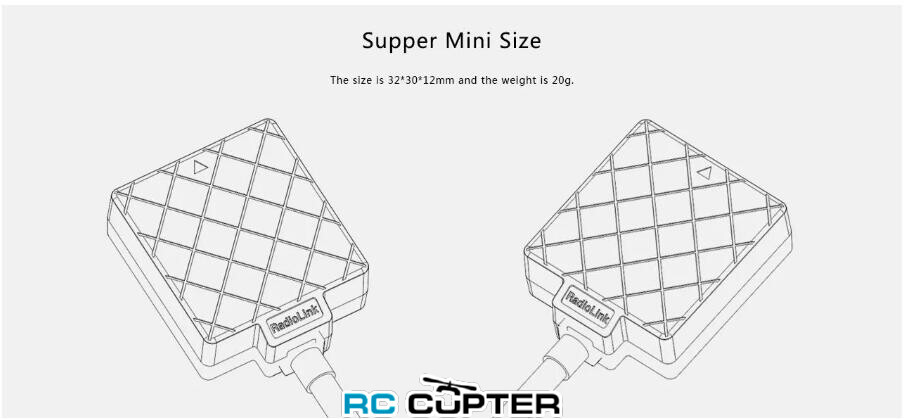

• Размер: 32*30*12 мм
• Вес: 20 г
• Точность определения местоположения: точность 50 сантиметров при работе с несколькими GNSS
• Точность скорости: 0,1 м/с
• Максимальная высота: 50000 м
• Максимальная скорость: 515 м/с
• Максимальное ускорение: 4G
• Максимальная частота обновления: до 10 Гц
• Чувствительность:
  отслеживание и навигация: -167 дБм,
  повторный захват: -163 дБм
  холодный старт: -151 дБм,
  горячий старт: -159 дБм
• Время до первой фиксации:
  холодный старт: 26 с,
  горячий старт: 1s

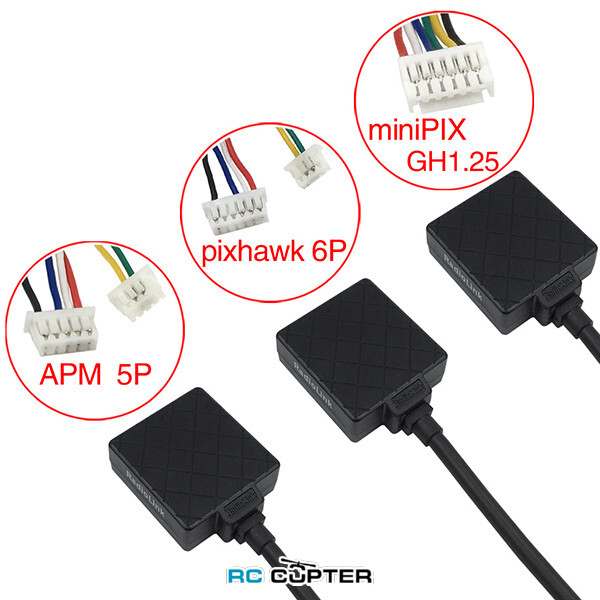

• Порты подключения:Источник питания: напряжение 5VDC+-5%, ток 50~55mA

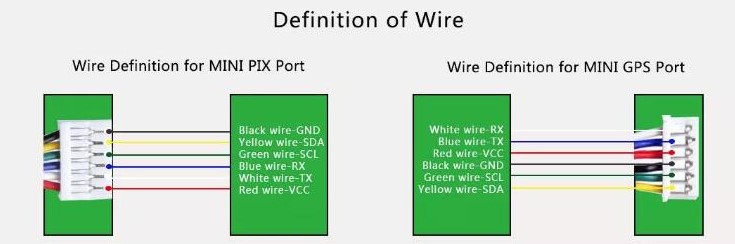

• Порты:
  A. GPS UART интерфейс скорость передачи данных: 1.2K/4.8K/9.6K/19.2K/38.4K/57.6K/112.5K
  B. Геомагнитный интерфейс I2C

Комплектация

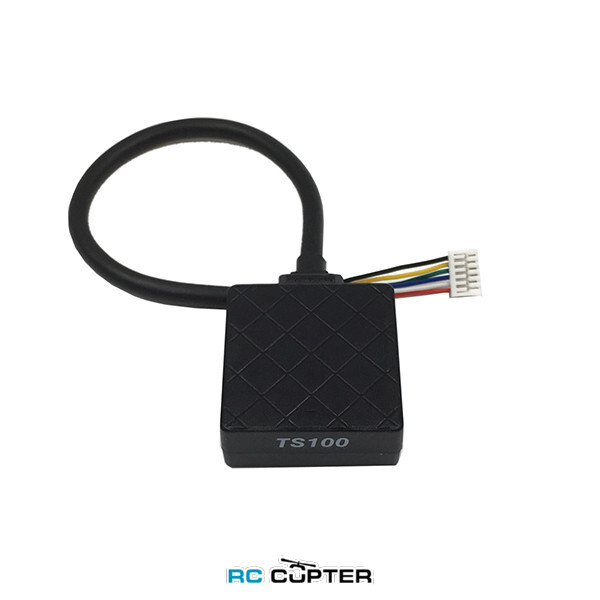

• 1 x GPS-модуль RadioLink M8N TS100

Ссылки

• инструкция
• сайт производителя
