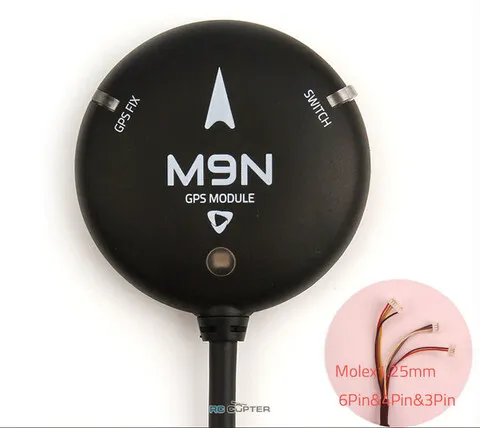

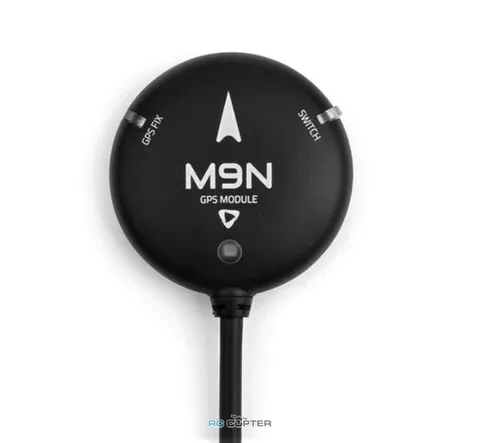

Модуль GPS Holybro pix32 GPS M9N

M9N GPS использует многоконстелляционную GNSS, работая на базе u-blox M9N - одновременного GNSS-приемника, способного принимать и отслеживать несколько GNSS-систем. Благодаря многодиапазонной архитектуре ВЧ-фронта все четыре основных группировки GNSS - GPS, Galileo, ГЛОНАСС и BeiDou - могут приниматься одновременно.

В комплект поставки также входят компас IST8310, трехцветный светодиодный индикатор, звуковой сигнал и защитный выключатель. Имеется 3 варианта разъемов для различных целей. Данный модуль поставляется со скоростью передачи 115200 (ранее 38400).

Патч-антенна с высоким коэффициентом усиления 25 x 25 мм2 обеспечивает отличные характеристики, а всенаправленная диаграмма направленности излучения антенны повышает гибкость при установке устройства. Модуль оснащен активной схемой для керамической коммутационной антенны, перезаряжаемой резервной батареей для теплого старта.

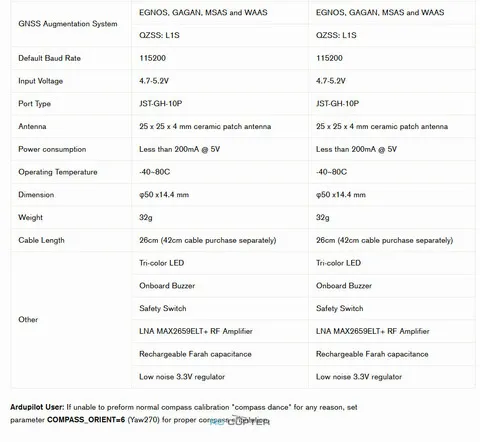

Ardupilot User: If unable to preform normal compass calibration "compass dance" for any reason, set parameter COMPASS_ORIENT=6 (Yaw270) for proper compass orientation.

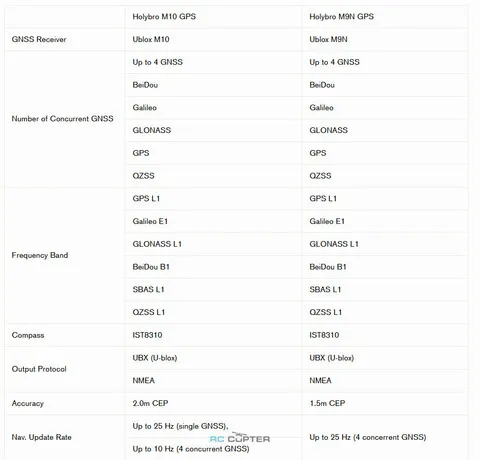

Характеристики:

• GNSS-приемник Ublox M9N
• Точное позиционирование
• Быстрая скорость обновления навигации
• Компас IST8310
• Высокоэффективная антенна 25*25*4 мм
• Внутренний зуммер, предохранительный выключатель
• Сверхъяркий светодиод UI RGB

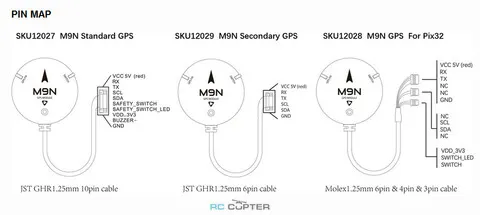

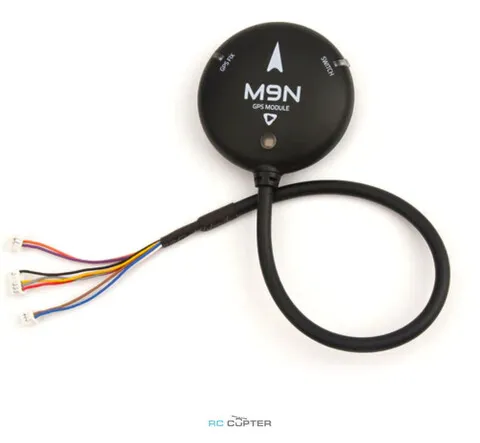

Holybro M9 GPS для Pix32 & Pixhawk1/2.4.6/2.4.8 (Molex1.25mm 6pin & 4pin &3pin cable):

Эти разъемы предназначены для входных портов "Switch", "GPS" и "I2C" на Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8

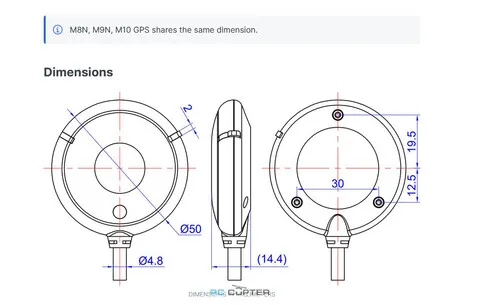

Чертёж:

Комплектация:

• M9N GPS модуль - 1 шт
• Фиксированное крепление GPS из углеродного волокна - 1 шт.


Ссылки:

• Документация Holybro
• Dimension
• Загрузка файлов 3D CAD
