Полётный контроллер Radiolink Pixhawk new circuit design

Полётный контроллер Radiolink Pixhawk new circuit design

Процессор:

• 32bit STM32F427 Cortex M4 core with FPU, 168 MHz, 256 KB RAM, 2 MB Flash

• 32 bit STM32F103 failsafe co-processor

Датчики:

• ST Micro L3GD20 гироскоп

• ST Micro LSM303D 14 bit акселлерометр / магнетометр

• InvenSence MPU6000 акселлерометр / гироскоп

• MEAS MS5611 высокоточный барометр

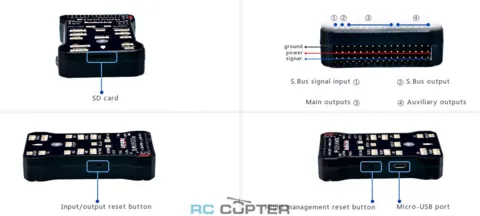

Разъёмы:

• 5x UART (serial ports), one high-power capable, 2x with HW flow control

• 2x CAN (one with internal 3.3V transceiver, one on expansion connector)

• Spektrum DSM / DSM2 / DSM-X® Satellite compatible

• Futaba S.BUS® compatible

• PPM sum signal input

• RSSI (PWM or voltage) input

• I2C

• SPI

• 3.3 and 6.6V ADC inputs

• Internal microUSB port and external microUSB port extension

Габариты:

• Вес: 37 г
• Размеры: 81.5*50*15.5 мм

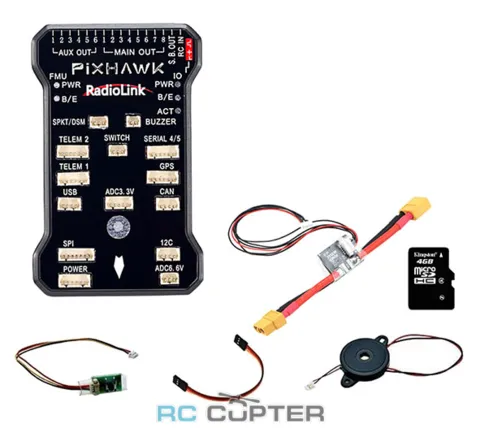

В комплекте:

• Полётный контроллер Radiolink pixhawk - 1шт
• Кнопка безопасности (Safety switch) - 1шт
• Power module с разъёмами XT60 - 1шт
• Демпфирующий двусторонний скотч - 2шт
• Динамик (Buzzer) - 1шт
• Карта памяти MicroSD на 4 Гб
• Провод 3pin с разъёмами servo - 1шт
