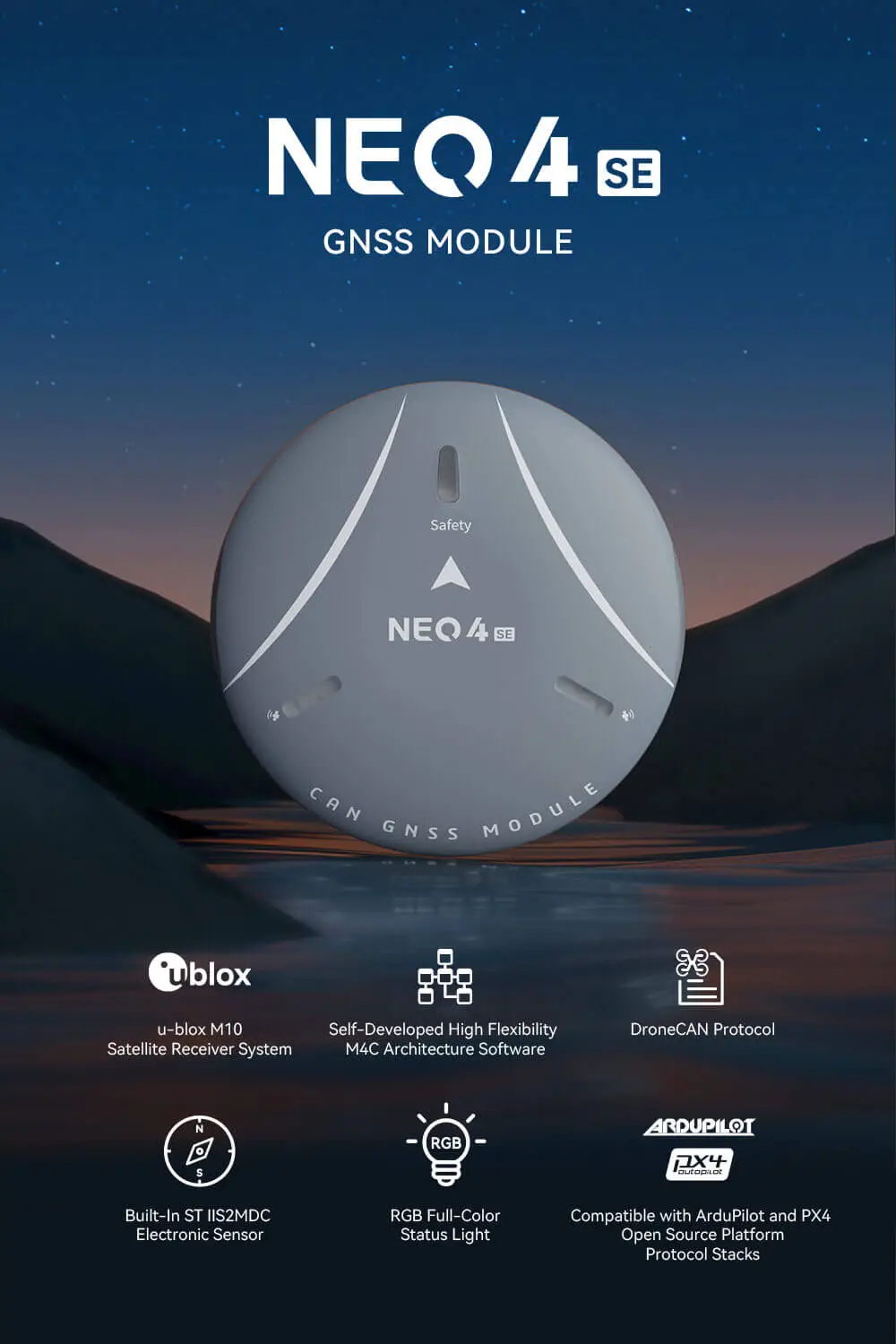

GPS‑модуль CUAV NEO 4 SE M10Q DroneCAN для БПЛА. Помогает точно определять координаты и интегрироваться в открытые полётные платформы.
Преимущества
- Приёмник u‑blox MIA‑M10Q работает с четырьмя GNSS‑системами
- Точность позиционирования — 1,5 м CEP
- Горячий старт и старт с подсказкой за 1 секунду
- Процессор STM32H5 (250 МГц) для быстрой обработки данных

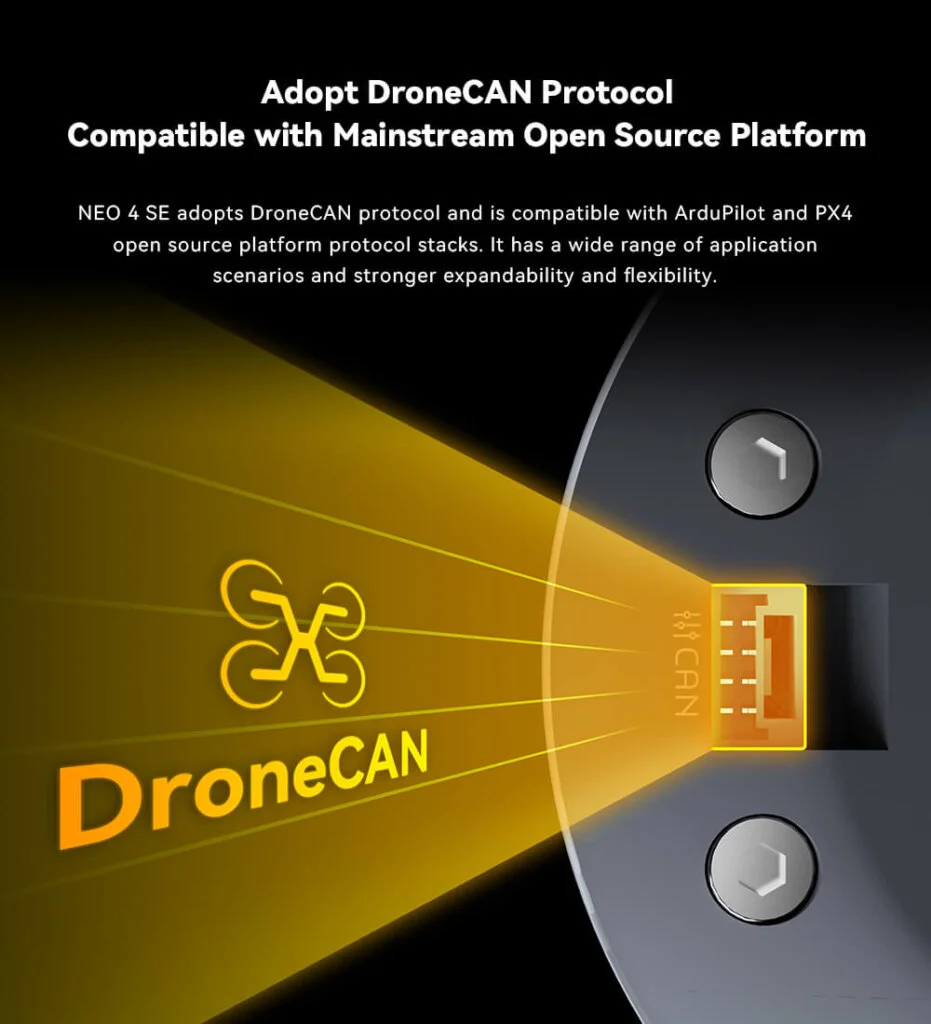

- Совместимость с ArduPilot и PX4 через DroneCAN
- RGB‑индикатор с зуммером показывает статусы работы
Характеристики
| Тип приёмника | u-blox MIA-M10Q |
| Процессор | STM32H5 Arm Cortex-M33, 250 МГц |
| Генератор | TCXO |
| Холодный старт | 27 с |
| Горячий старт | 1 с |
| Старт с подсказкой | 1 с |
| Точность горизонтального позиционирования | 1.5 м CEP |
| Интерфейс данных | GHR-04V-SH |
| Размеры | 60 × 60 × 16.1 мм |
| Вес | 33 г |
| Входное напряжение | 4.7–5.2 В |
Комплектация
- GPS модуль CUAV NEO 4 SE M10Q DroneCAN — 1 шт.
Частые вопросы
С какими полётными контроллерами совместим?
Работает с ArduPilot и PX4 через протокол DroneCAN. Подходит для открытых платформ управления БПЛА.
Сколько времени нужно для старта?
Горячий старт и старт с подсказкой занимают 1 секунду, холодный старт — 27 секунд.
Какая реальная точность позиционирования?
Горизонтальное позиционирование с точностью 1,5 метра (CEP). Достигается за счёт TCXO и двойной архитектуры LNA с активной антенной.
Какое напряжение питания требуется?
Входное напряжение — 4,7–5,2 В. Убедитесь, что источник питания БПЛА соответствует этому диапазону.
Есть ли встроенный компас?
Да, установлен компас ST IIS2MDC (±50 Гс) с компенсацией температурного дрейфа — устойчив к помехам.
Таблица сравнения параметров модуля CUAV GNSS
CUAV GNSS Module Parameter Comparison Table |
|||||
| CUAV Products | NEO 3 | NEO 3 Pro | NEO 3x | NEO 4 SE | NEO 4 Nano |
| Processor | 一 | STM32F412 | STM32F412 | STM32H5 | STM32H5 |
| Sensor | IST8310 | RM3100 Barometer: ICP‑20100 |
RM3100 Barometer: ICP‑20100 |
IIS2MDC | IIS2MDC |
| RGB Driver | NCP5623C | MCU Direct Drive | MCU Direct Drive | MCU Direct Drive | MCU Direct Drive |
| Buzzer | Passive Buzzer | Passive Buzzer | Passive Buzzer | Passive Buzzer | Passive Buzzer |
| Safety Switch | Physical Button | Physical Button | Physical Button | Physical Button | Physical Button |
| GNSS Receiver | u‑blox M9N | u‑blox M9N | u‑blox M9N | u‑blox MIA‑M10Q | u‑blox MIA‑M10Q |
| Number of Concurrent GNSS |
4(BDS、Galileo、GLONASS、GPS) | 4(BDS、Galileo、GLONASS、GPS) | 4(BDS、Galileo、GLONASS、GPS) | 4(BDS、Galeo、GLONASS、GPS) | 4(BDS、Galleo、GLONASS、GPS) |
| Frequency Band | GPS:L1C/A GLONASS:L10F BDS:B11 Galileo:E1B/C |
GPS:L1C/A GLONASS:L10F BDS:B11 Galileo:E1B/C |
GPS:L1C/A GLONASS:L10F BDS:B1I Galileo:E1B/C |
GPS:L1 CIA GLONASS: L1OF BDS:B11/B1C Galileo:E1B/C |
GPS:L1 C/A GLONASS:L10F BDS:B11/B1C Galileo:E1B/C |
| GNSS Augmentation System |
SBAS:WAAS,EGNOS,MSAS QZSS:L1s(SAIF) Other: RTCM3.3 |
SBAS:WAAS,EGNOS,MSAS QZSS:L1s(SAIF) Other: RTCM3.3 |
SBAS:WAAS,EGNOS,MSAS QZSS:L1s(SAIF) Other: RTCM3.3 |
SBAS:EGNOS,GAGAN, MSAS,WAAS, BDSBAS,KASS and SouthPAN QZSS:L1S(SLAS) |
SBAS:EGNOS,GAGAN, MSAS,WAAS, BDSBAS,KASS and SouthPAN QZSS:L1S(SLAS) |
| Nav.Update Rate | 25Hz(Max) | 25Hz(Max) | 5Hz(Default),25Hz(Max) | 5Hz(Default),25Hz(Max) | Up to 10 Hz,25Hz(Max) |
| Horizontal Accuracy |
2.0m (Highest measured value is 0.7m) |
2.0m (Highest measured value is 0.7m) |
1.5m (Highest measured value is 0.7m) |
1.5m CEP | 1.5m CEP |
| Speed Accuracy | 0.05m/s | 0.05m/s | 0.05m/s | 0.05m/s | 0.05m/s |
| Acquisition | Cold Start:24s Hot Start:2s Aided Start:2s |
Cold start:24s Hot start:2s Aided start:2s |
Cold start:24s Hot start:2s Aided start:2s |
Cold Start:27s Hot Start:1s Aided Start:1s |
Cold Start:27s Hot Start:1s Aided Start:1s |
| Number of Satellites(MAX) |
32+ | 32+ | 32+ | 32+ | 32+ |
| Sensitivity | Tracking &Nav:‑167dBm Cold start &Hot start:‑148dBm Reacquisition:‑160dBm |
Tracking &Nav:‑167dBm Cold start &Hot start:‑148dBm Reacquisition:‑160dBm |
Tracking &Nav:‑167dBm Cold start:‑148dBm Hot start:‑159dBm Reacquisition:‑160dBm |
Tracking &Nav:‑167dBm Reacquisition:‑160dBm Cold start:‑148dBm Hot start:‑159dBm |
Tracking &Nav:‑167dBm Reacquisition:‑160dBm Cold start:‑148dBm Hot start:‑159dBm |
| Protocol | UART+I2C+IO | DroneCAN | DroneCAN | DroneCAN | DroneCAN |
| Wave Filtering | SAW+LNA+SAW | SAW+LNA+SAW | SAW+LNA+SAW | SAW+LNA+SAW+LNA | SAW+LNA+SAW+LNA |
| Anti Electromagnetie/ Radio Frequency Interference |
EMI+RFI | EMI+RFI | EMI+RFI | EMI+RFI | EMI+RFI |
| Upgrade Firmware | Support | Support | Support | Support | Support |
| Supported Controller |
CUAV series Pixhawk series |
CUAV series Pixhawk series |
CUAV series Pixhawk series |
CUAV series Pixhawk series |
CUAV series Pixhawk series |
| Port Type | GHR‑10V‑S | GHR‑04V‑S | GHR‑04V‑S | GHR‑04V‑S | GHR‑04V‑S |
| Input Voltage | 4.7～5.2V | 4.7～5.2V | 4.7～5.2V | 4.7～5.2V | 4.5～5.4V |
| Operating Temperature |
-10～+70℃ | -10～+70℃ | -10～+70℃ | -10～+80℃ | -10～+80℃ |
| Protection Level | 一 | 一 | IP66 | 一 | 一 |
| Size | 60×60×16mm | 60×60×16mm | 67×67×21.2mm | 60×60×16.1mm | 34×20×14.5mm |
| Weight | 33g | 33g | 46g(Cable Excluded) | 33g | 10.6g |
| Производитель: | CUAV |
