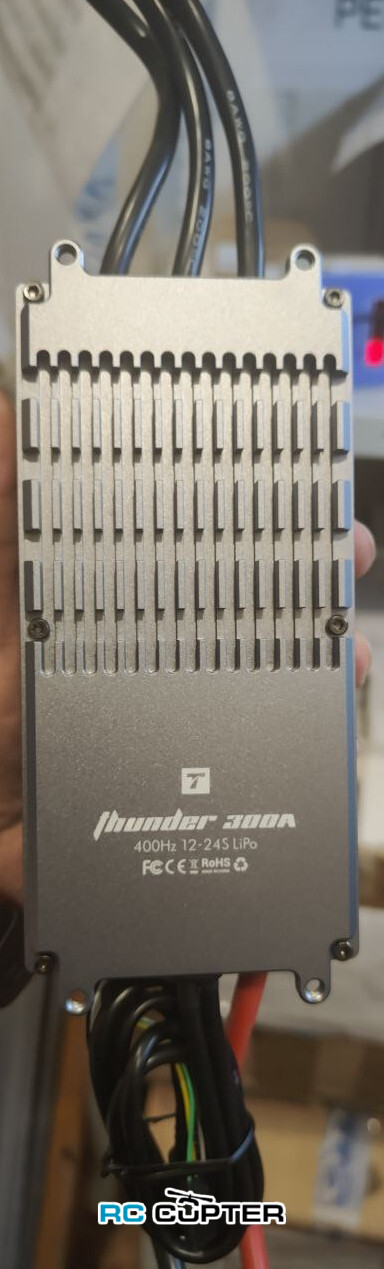

ESC регулятор мотора T-Motor Thunder 300A 14-24S

ESC регулятор мотора T-Motor Thunder 300A отлично подходит под напряжение U15 L KV43, U15 XL KV38, U15 XXL KV29.

Tiger Motors - признанный лидер в производстве регуляторов и комплектующих для мультикоптеров

Характеристики:

• Максимальный пиковый ток: 300А (окружающая температура 25°C, хорошее охлаждение, 100В, 3 сек)
• Рабочий постоянный ток: 240А
• Рекомендуемая батарея: 14-24S (при напряжении до 100В)
• Throttle: PWM: 1000us-2000uS, need calibration
• Signal Frequency: PWM: 50-400HZ. DSHOT: 50-1000 HZ
• Serial port output baud rate: 38400 bps
• Standby current: 100V 6mA; 60V 9mA
• high-voltage protection: Do not start the motor when the supply voltage exceeds the allowable value
• Вес: 870г
• Размеры: 154.9 x 69.9 x 48.9 мм

PWM throttle calibration (Калибровка тяги ШИМ)

When ESC power on the throttle at the maximum will start the throttle correction, sound is 123-3-3-3, after a few seconds the throttle set to the minimum value, waiting for the end of the music is complete correction.

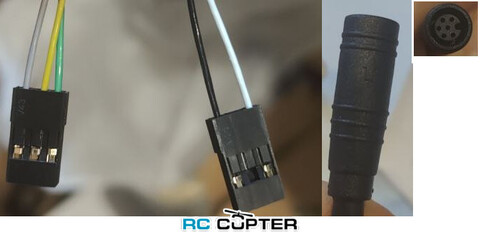

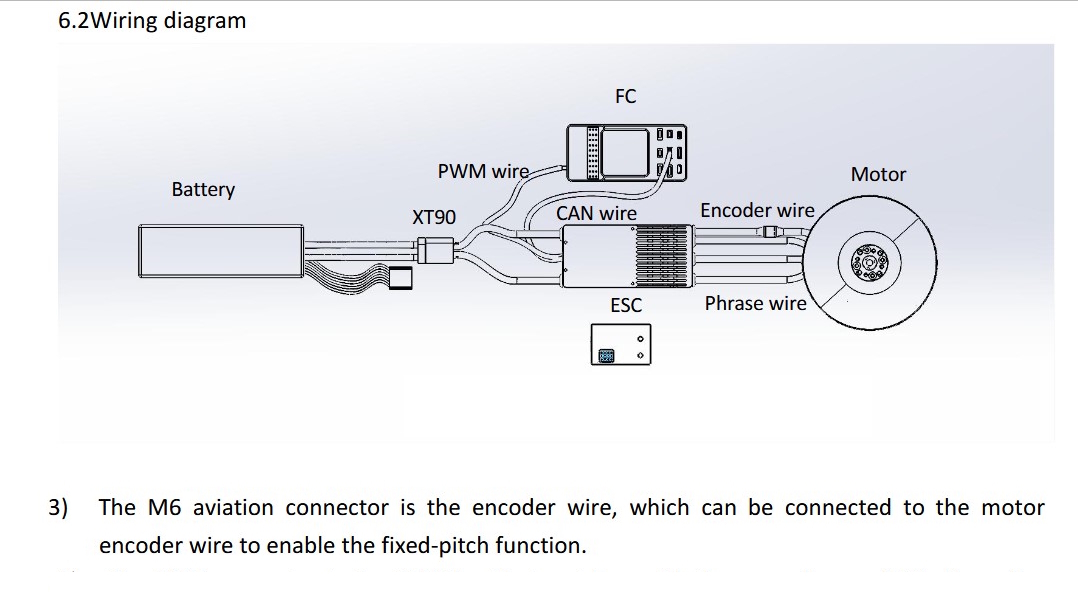

Signal line definition (Обозначение сигнальных линий)

• BLACK=》PWM_GND
• WHITE=》PWM
• GREEN=》CAN_L
• YELLOW=》CAN_H
• GREY=》CAN_GN

• 6-ти пиновый разъем нужен для мотора с функцией locking prop

Data output (Вывод данных)

The factory default uses PWM. For details about how to use CAN, see《THUNDER ESC-CAN Series ESC Signal Mode Switching Description》. The 3-wire CAN is used for data output, and the baud rate is 1 MB.

For the packet format, refer to 《 Annex 2-THUNDER-CAN Protocol 1.2(210408) 》 and 《 Annex 3-TMESC UAVCAN V2.12》

Инструкции:

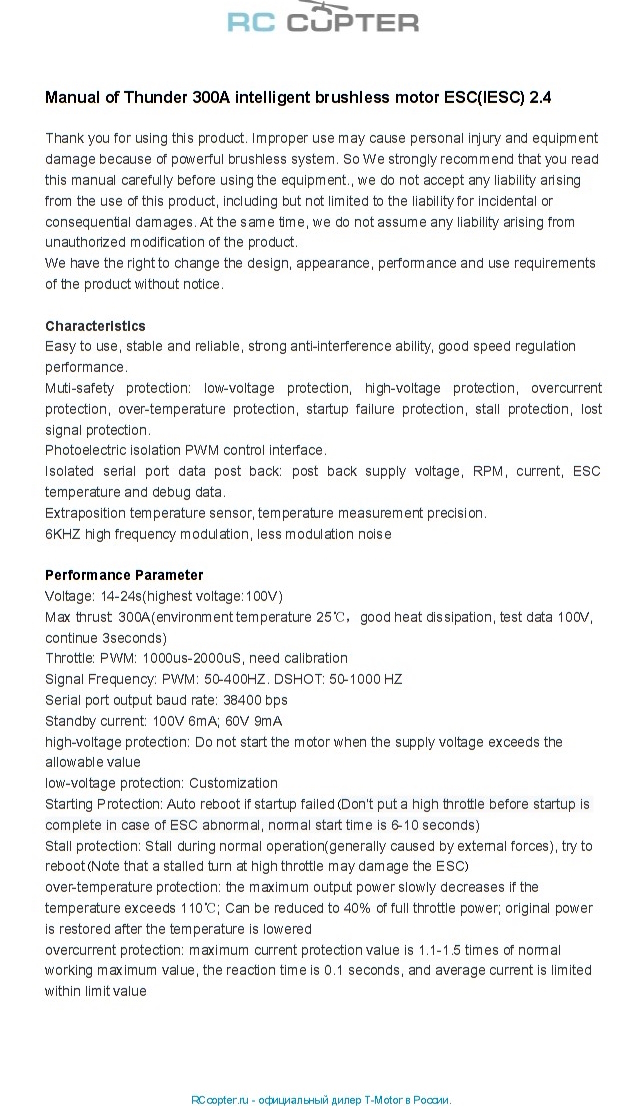

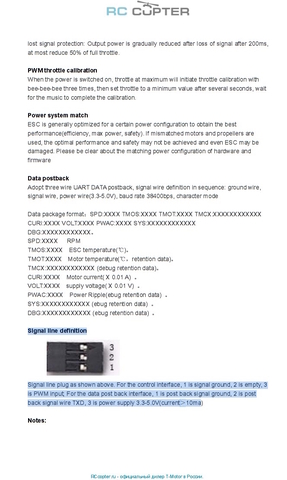

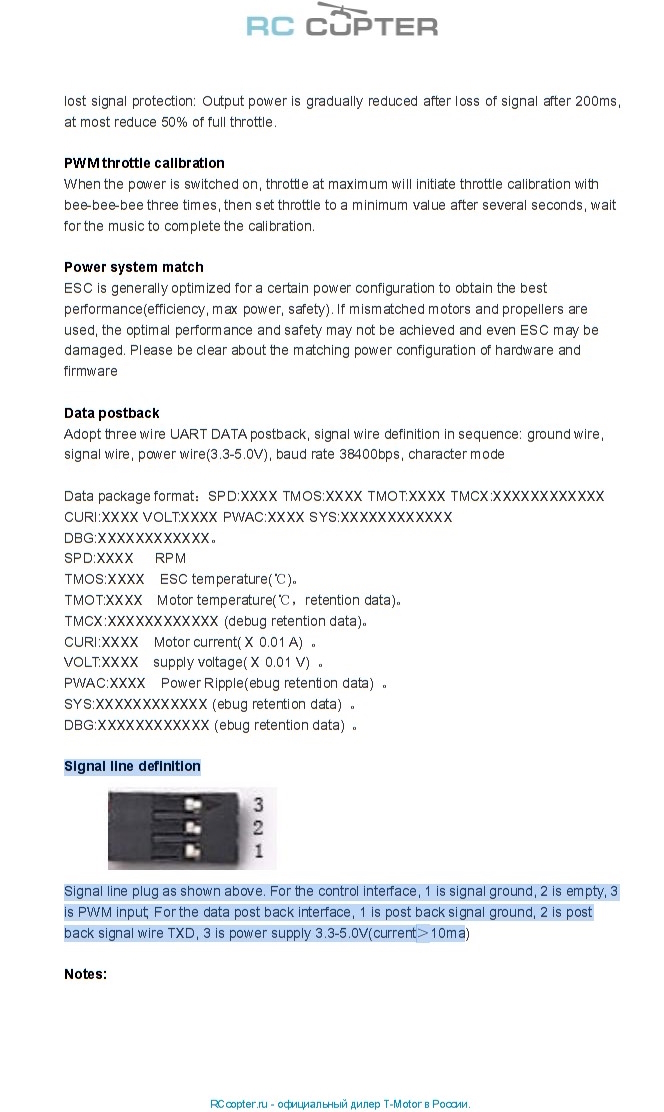

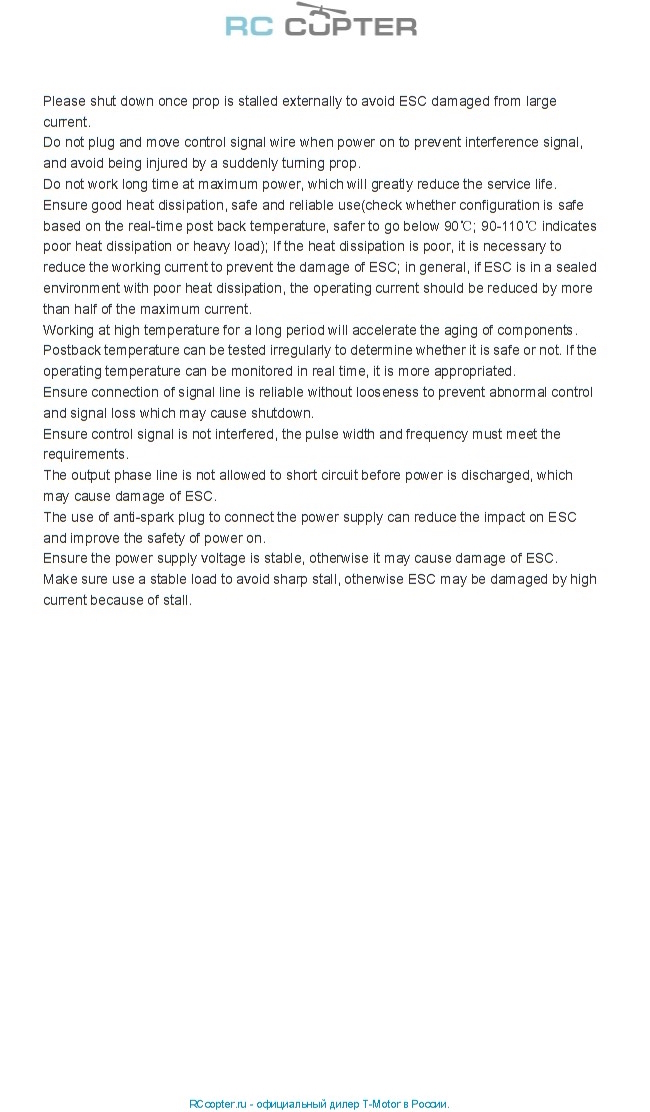

• T-Motor Thunder 300A ESC Manual 2.4.pdf (версия инструкции 2.4)

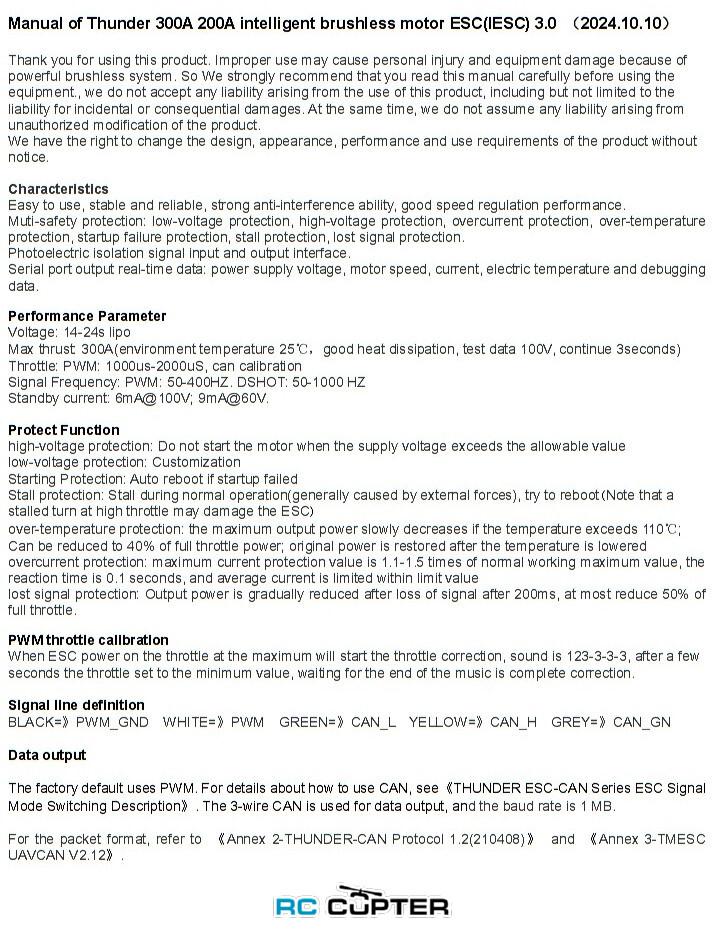

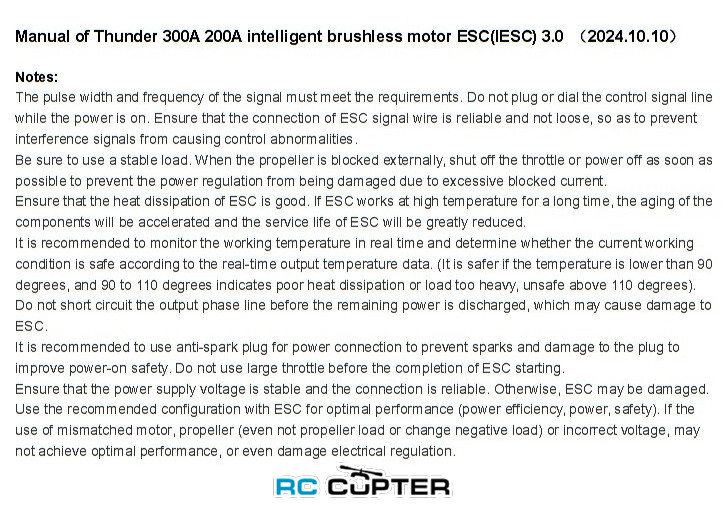

• Инструкция версии 3.0 для Thunder 300A или 200A в прикрепленных фотографиях выше
• Цветовое обозначение проводов ESC T-Motor

Чертёж:

В комплекте:

• ESC регулятор T-Motor 300A Thunder - 1шт

Видео:
