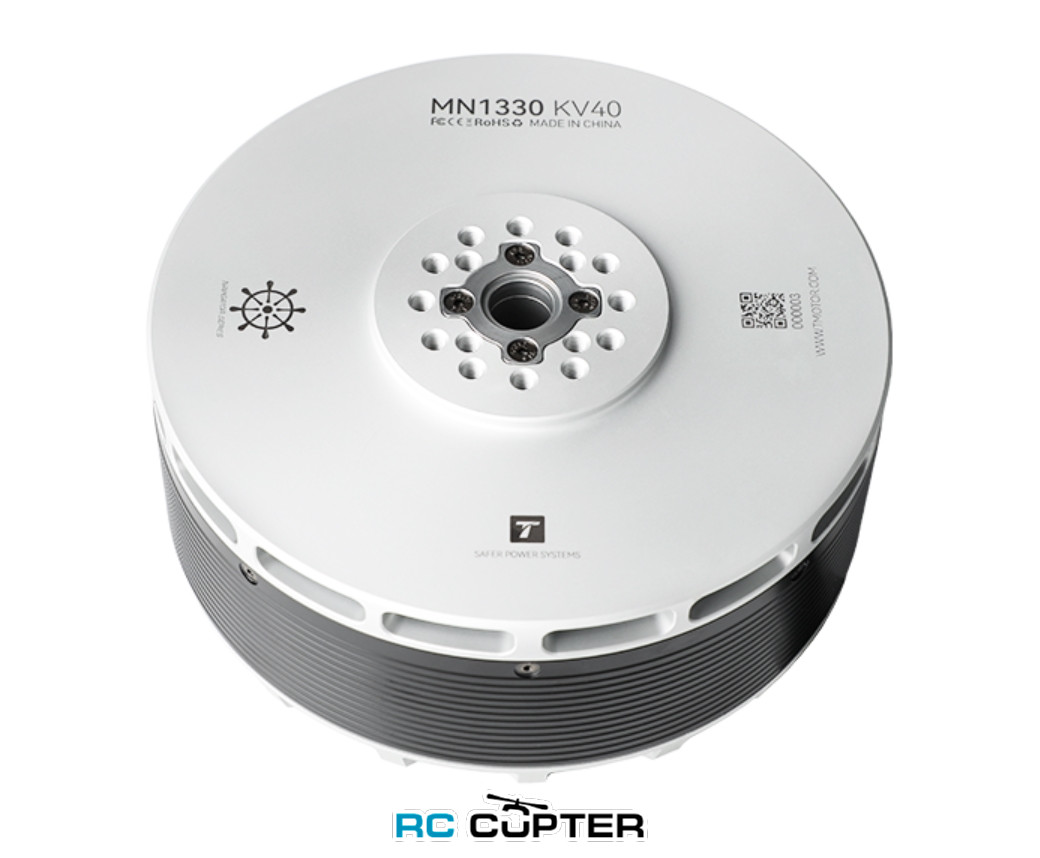

T-Motor MN1330 KV40 (52", 24S, 75 кг)

Артикул: 43202

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

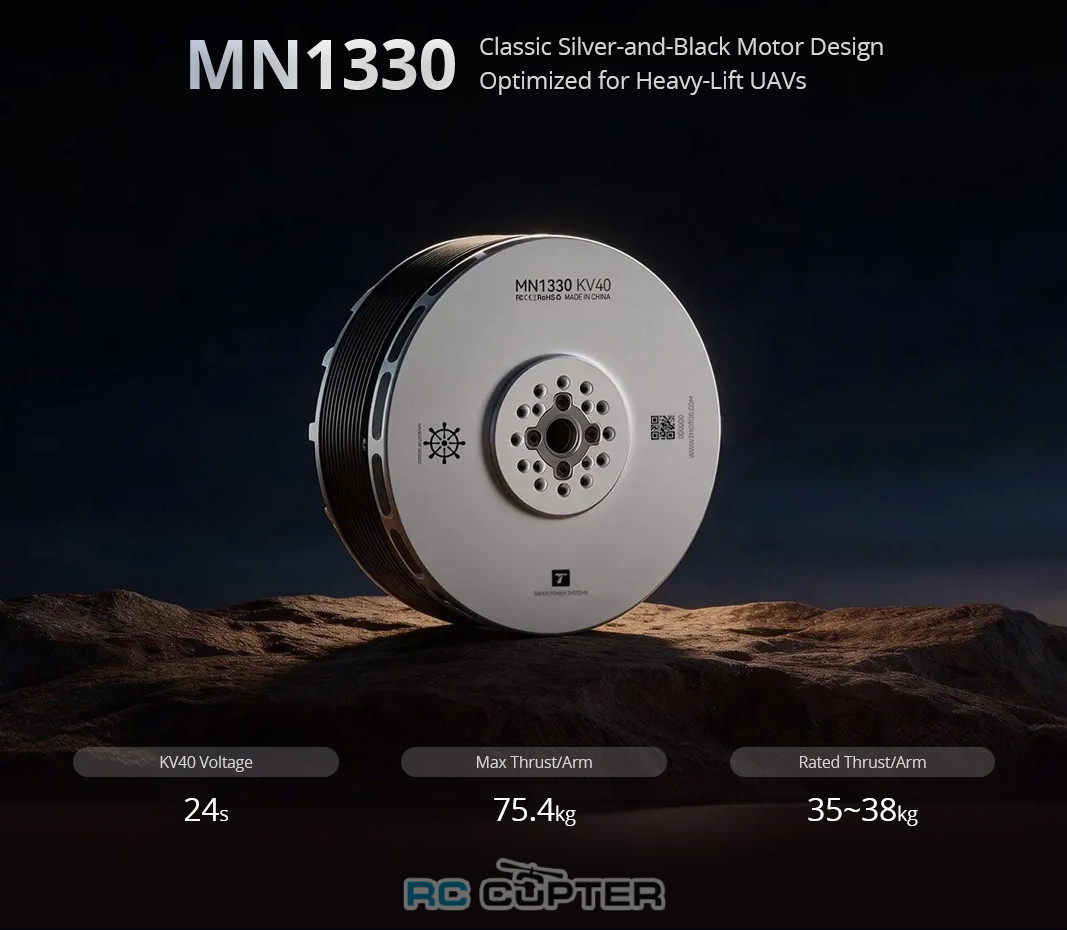

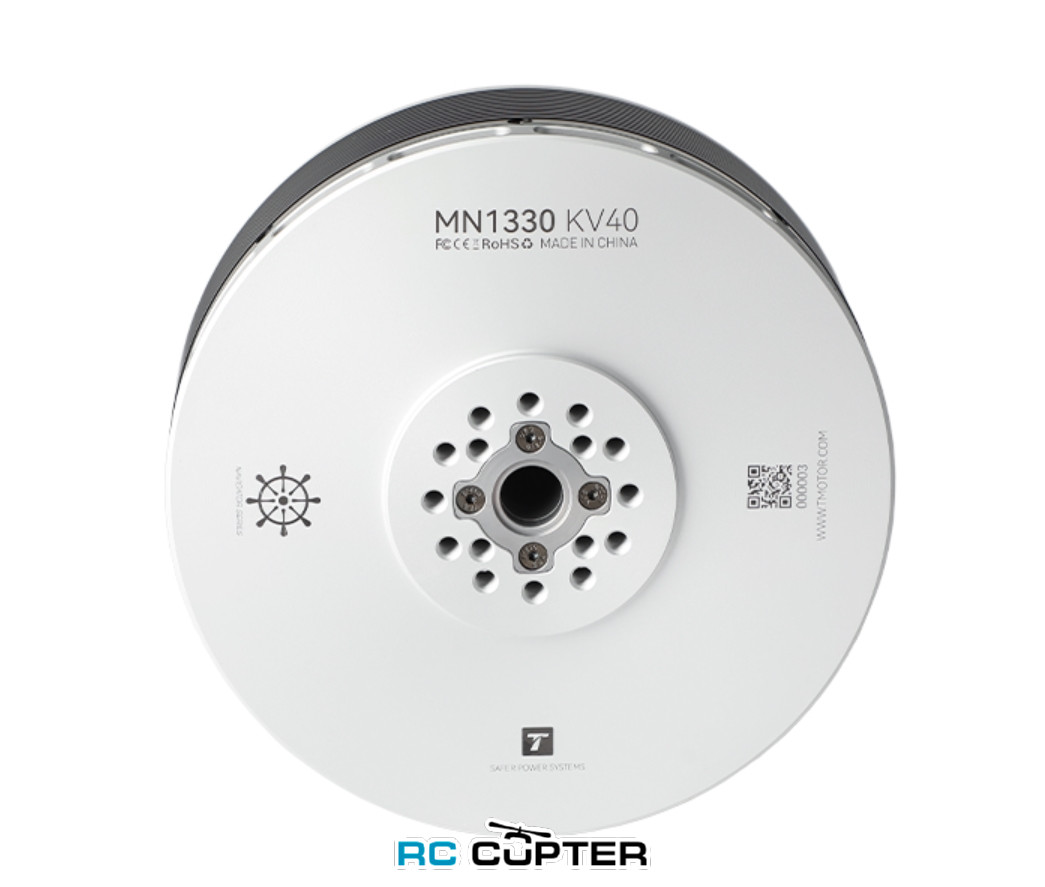

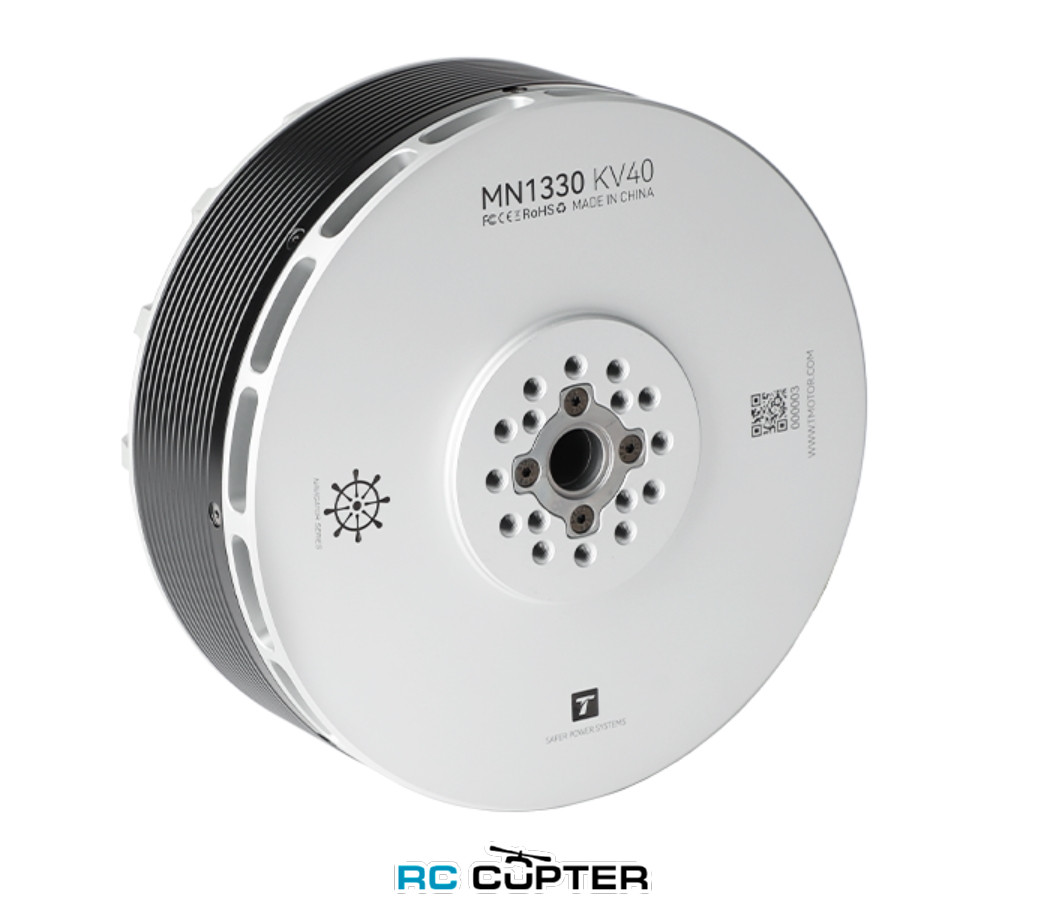

Двигатель бесколлекторный T-Motor MN1330 KV40 (52", 24S, 75 кг) - улучшенная серия моторов T-Motor MN11-13 с повышенными показателями тяги уже доступна. Пользователи T-Motor наверняка знакомы с линейкой MN, которая широко применяется в логистических, мониторинговых и клининговых дронах. Благодаря увеличенной тяге, серия MN11-13 разработана специально для более сложных задач, требующих высокой грузоподъемности.

Рекомендованная батарея 24S
Максимальная тяга на луч 75.4 кг
Расчётная тяга на луч 35–38 кг
Взлетный вес:
- 140 кг квадрокоптер
- 220 кг соосный квадрокоптер

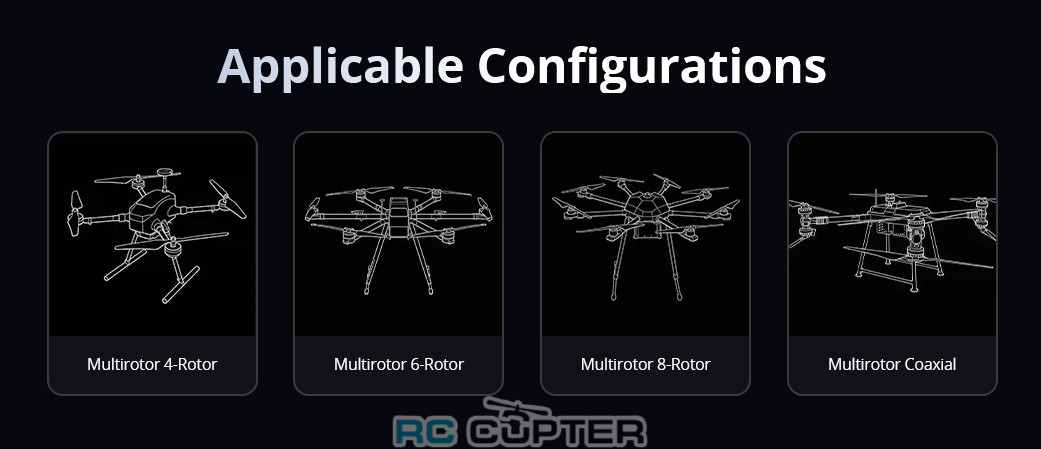

Подходит для 4/6/8-роторных и соосных БПЛА.
Основные сферы применения: доставка, помощь в пожаротушение и экстренная доставка грузов, обработка сельхозугодий и лесных массивов, опрыскивание больших площадей.

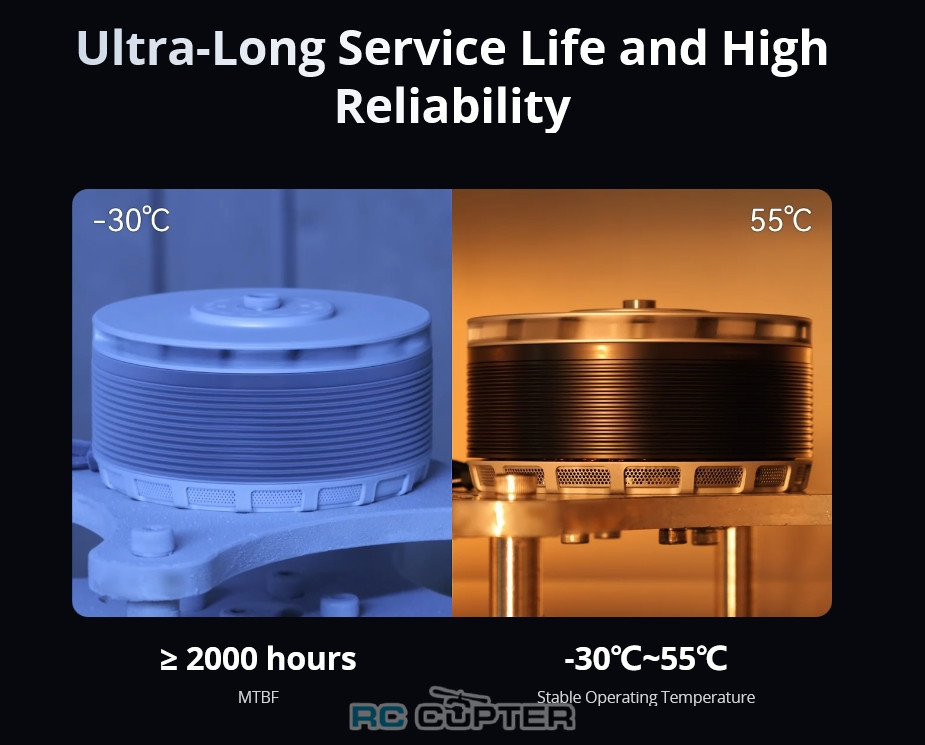

Увеличенный срок эксплуатации и отказоустойчивость. Средняя наработка на отказ (MTBF): ≥ 2000 часов. Стабильная рабочая температура: от -30°C до 55°C. Двойной пылезащитный фильтр ротора и статора. Стандарт защиты IP45. Оптимальное сочетание веса и надежности конструкции. Надежная защита от брызг и проливного дождя гарантирует стабильную работу в сложных метеоусловиях. Тесты подтверждают отсутствие пыли внутри корпуса: мотор сохраняет показатели изоляции и полную работоспособность даже в сильно запыленной среде.

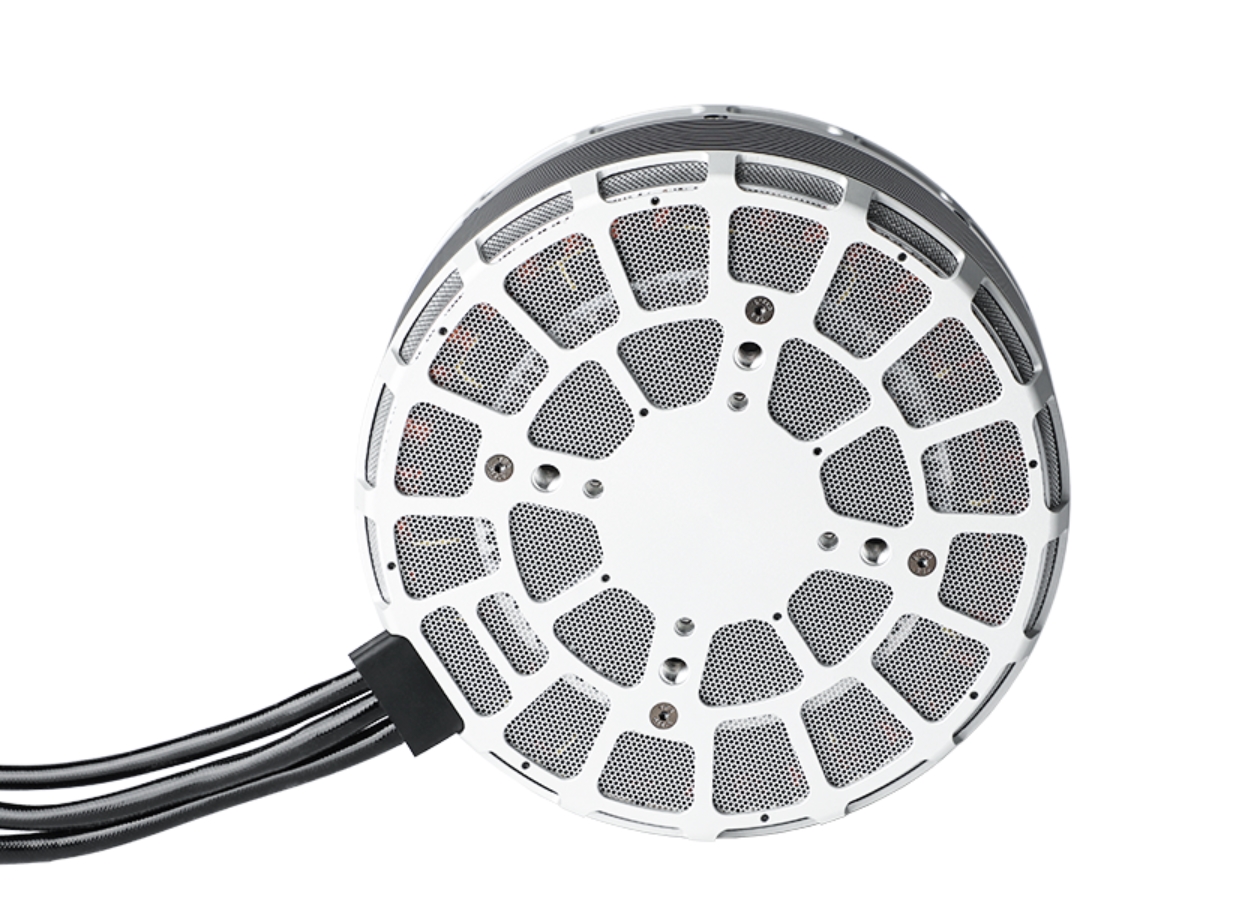

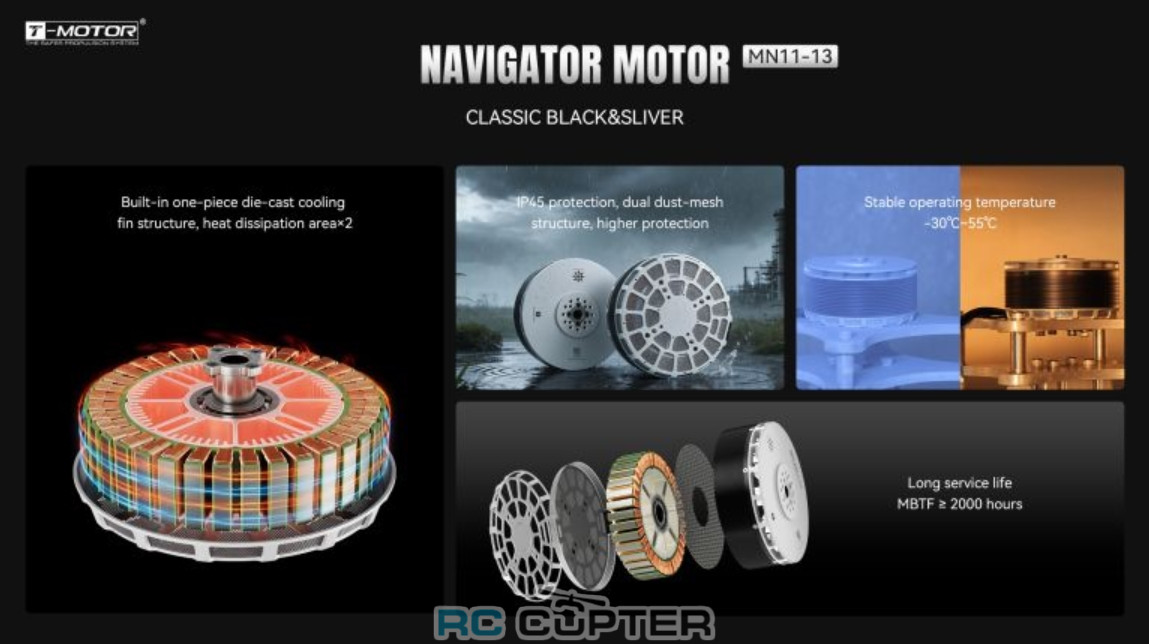

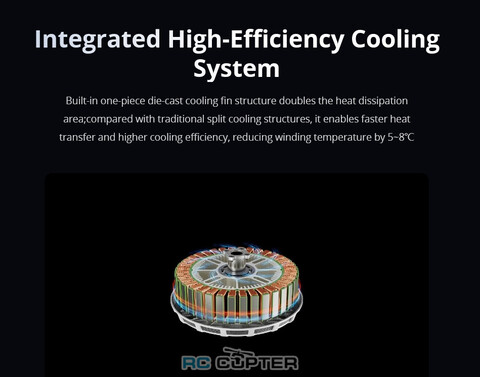

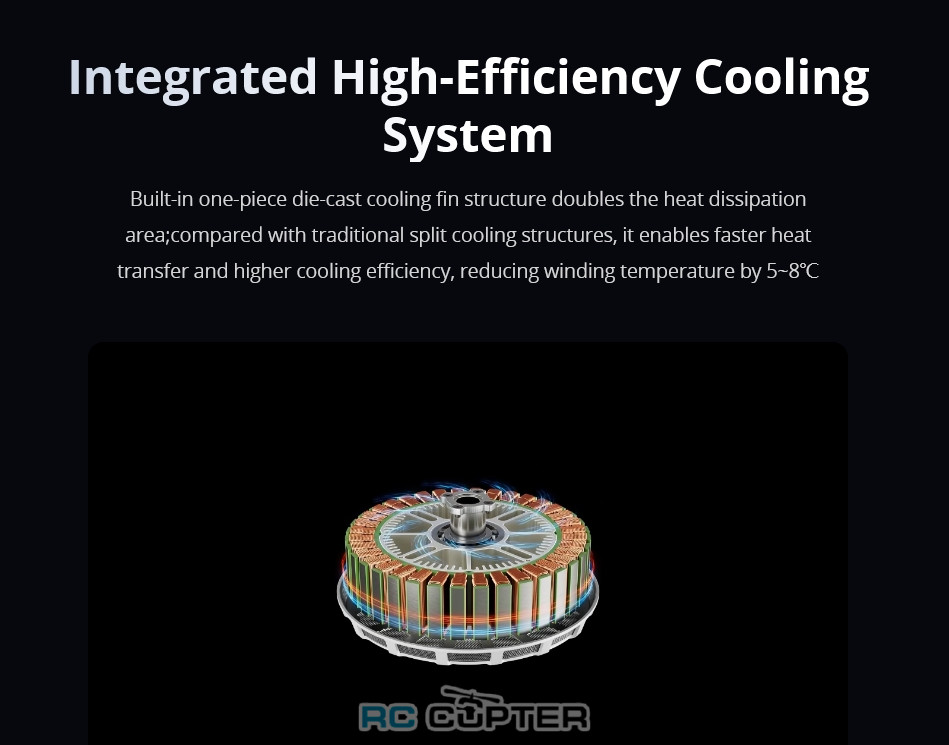

Встроенная система активного охлаждения. Монолитный литой радиатор удваивает площадь теплоотвода. В отличие от стандартных составных конструкций, такая архитектура ускоряет отвод тепла, что позволяет снизить рабочую температуру обмоток на 5–8°C и повысить общую надежность.

Характеристики:

Model No.	MN1330	Motor Size	Φ150*65mm
Stator Technology	150℃ High Temperature-Resisting Coatings	Copper Wire	220℃ High Temperature Resistance
Magnet Level	180℃ High Temperature Resistance	Coil Insulation Test	1000V Withstand Voltage Test
IP	IP45	Configuration	36N42P
Rotor Dynamic Balance Standard	≤30mg	Bearing	Imported 6004ZZ
Output Shaft Diameter	/	Wire Specification/ Length	Enameled Wire*150mm

KV Value	40	Idle Current (20V)	3.4A
Max Power (180s)	3400W	Internal Resistance	19.5mΩ
Rated Voltage (Lipo)	24S	Peak Current	177A
Max Thrust	75kg	Motor Weight (Incl. Cable)	2750g
Package Weight	3300g

Таблица испытаний:

Type	Propeller	Voltage (V)	Throttle	Current (A)	RPM	Thrust (gf)	Power (W)	Efficiency (g/W)	Torque (N·m)	Operating Temperature (℃)
MN1330 KV40	NS52	92.00	40%	14.47	1253	14117	1331	10.61	8.36	117℃ (Ambient Temperature: 25)
		92.00	42%	16.79	1318	15722	1545	10.18	9.28
		92.03	44%	19.32	1383	17409	1778	9.79	10.26
		92.03	46%	21.84	1444	19026	2010	9.47	11.23
		92.07	48%	24.86	1508	20768	2289	9.07	12.28
		92.03	50%	28.14	1575	22744	2590	8.78	13.43
		92.06	52%	31.77	1638	24669	2925	8.44	14.61
		92.05	54%	35.51	1701	26689	3269	8.17	15.82
		92.04	56%	39.40	1760	28741	3626	7.93	17.00
		92.03	58%	43.97	1822	30880	4046	7.63	18.30
		92.04	60%	49.17	1886	33219	4526	7.34	19.71
		92.03	62%	53.92	1946	35520	4962	7.16	21.11
		92.03	64%	59.27	2005	37880	5455	6.94	22.55
		92.02	66%	64.90	2061	40141	5972	6.72	23.96
		92.02	68%	71.24	2118	42579	6555	6.50	25.49
		92.01	70%	77.88	2176	45454	7166	6.34	27.25
		92.02	80%	112.91	2434	57770	10390	5.56	34.98
		91.99	90%	146.21	2623	66784	13450	4.97	40.81
		91.90	100%	177.03	2744	75415	16270	4.64	46.25
Notes: Motor temperature is the motor surface temperature aftering running on 80% for 10 min. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation. )

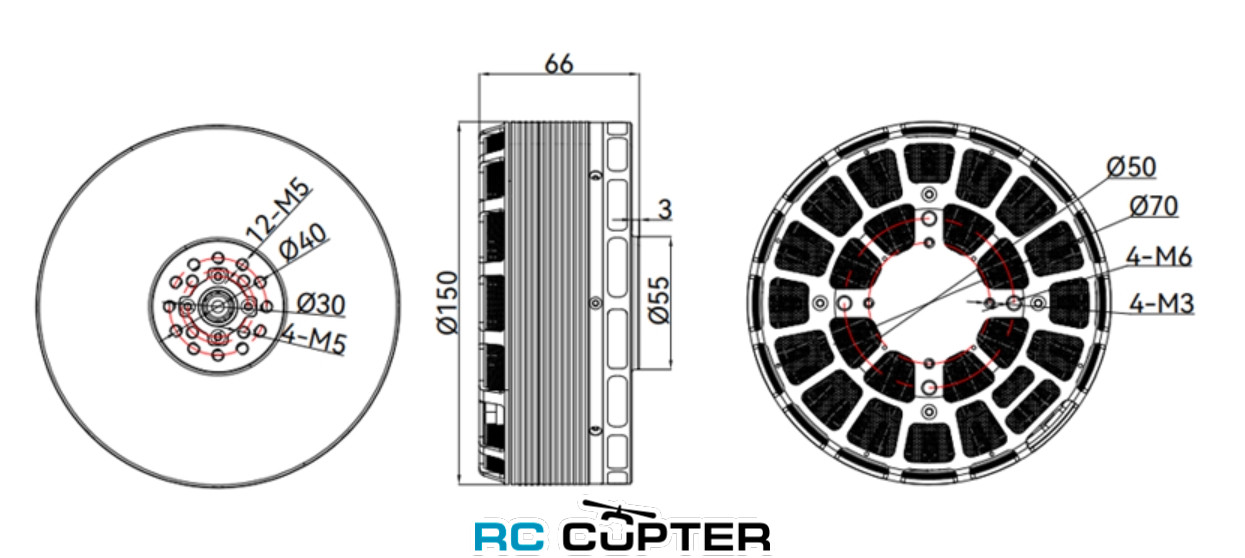

Чертёж:

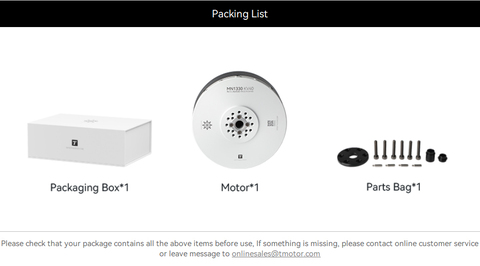

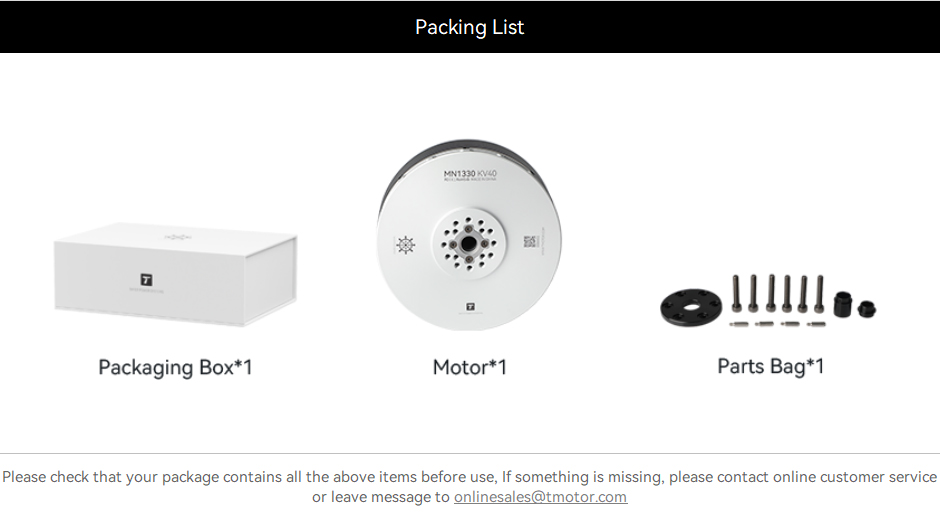

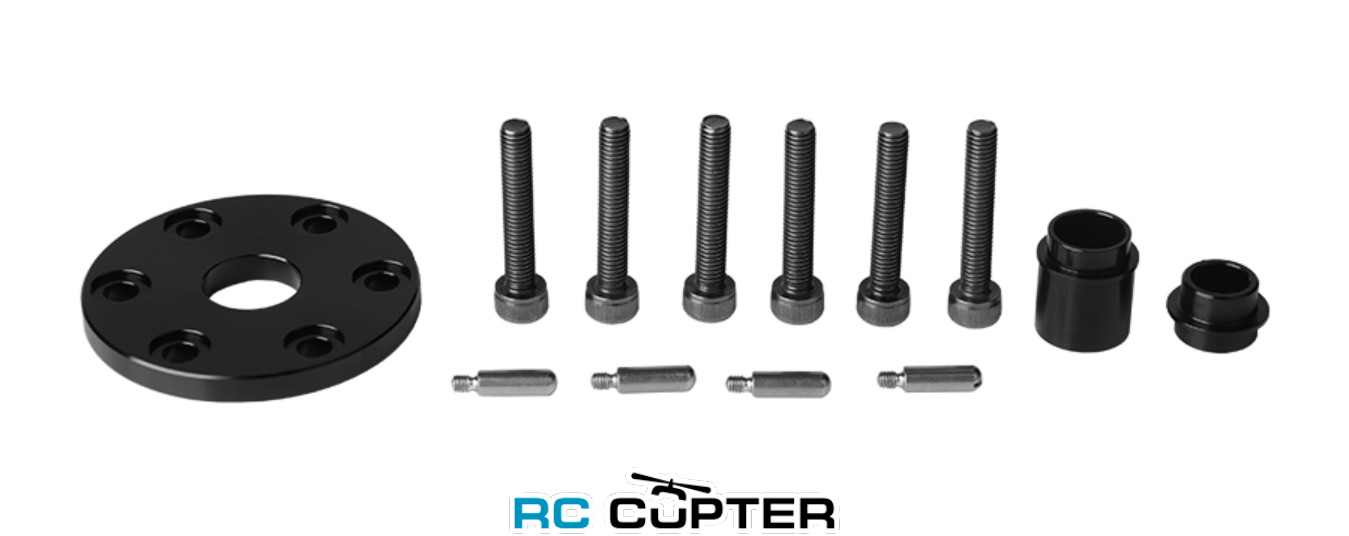

Комплектация:

Мотор T-Motor MN1330 KV40 (52", 24S, 75 кг) - 1шт

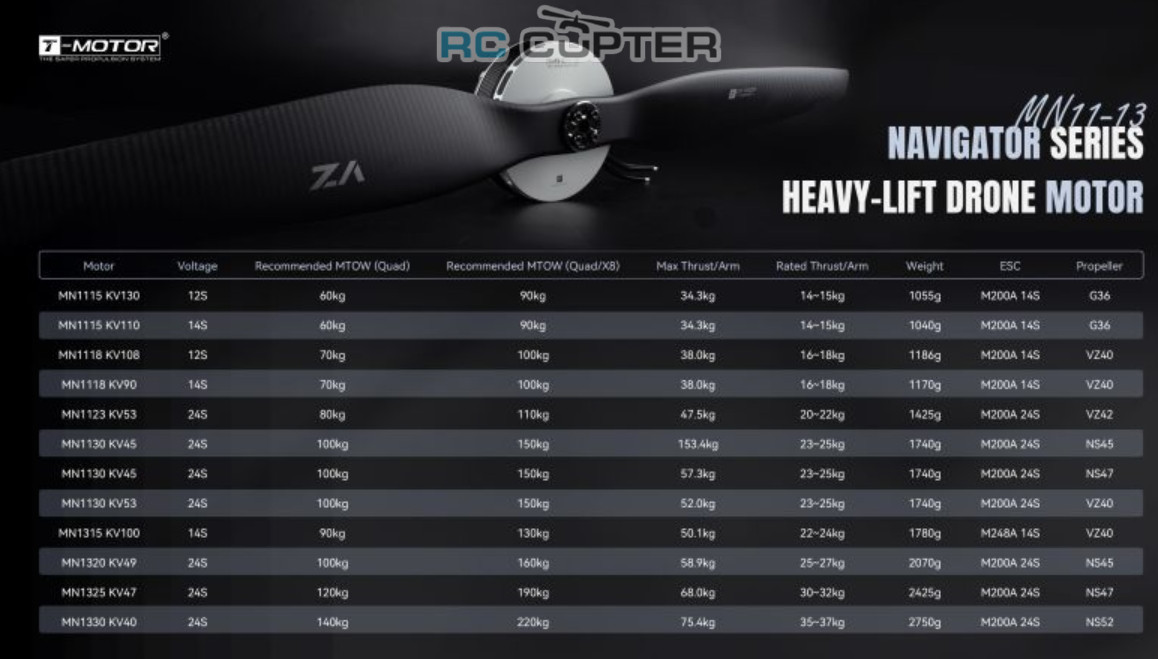

Сравнение моторов серии MN:

Варианты кастомизации

Индивидуальные решения, основанные на ваших задачах и требованиях к производительности. Гибкая настройка для удовлетворения специфических потребностей и создания дополнительной ценности.

Индивидуальное покрытие (Custom Coating)
Нанесение вашего логотипа (Custom Logo)
Датчик температуры (Temperature Sensor)
Индивидуальное значение KV (Custom KV)
Изменение схемы крепежных отверстий (Custom Hole Pattern)
Индивидуальная длина кабеля (Custom Cable Length)
Другие специализированные решения (More Tailored Solutions)

Вес:	2750 г
Диаметр мотора:	150 мм
Длина мотора:	65 мм
KV:	40
Максимальная тяга:	75 кг
Мощность:	3400 Вт
Пиковая мощность:	16270 Вт
Пиковый ток:	177 А
Производитель:	T-Motor
Пропеллер:	52"
Пылевлагозащита:	IP45
Рекомендованная батарея:	24S
Сопротивление:	19.5 мОм
Ток холостого хода:	3.4 А
